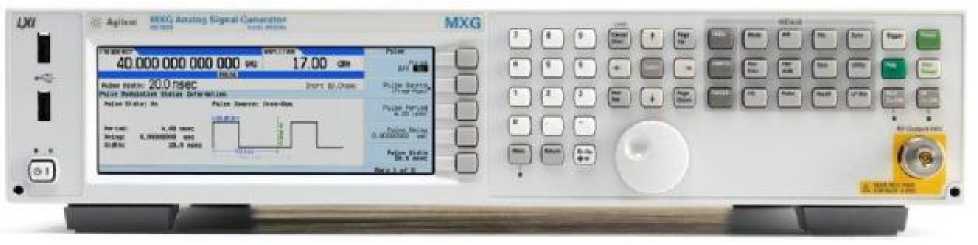

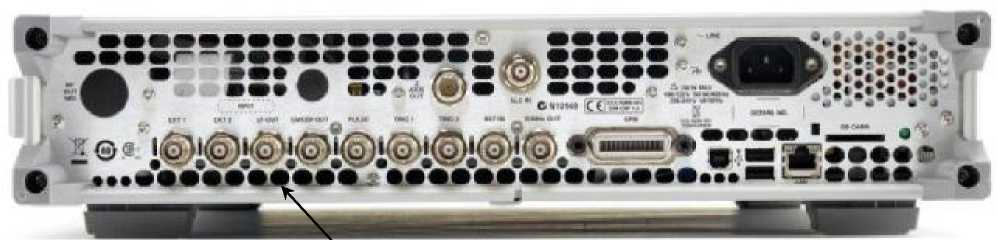

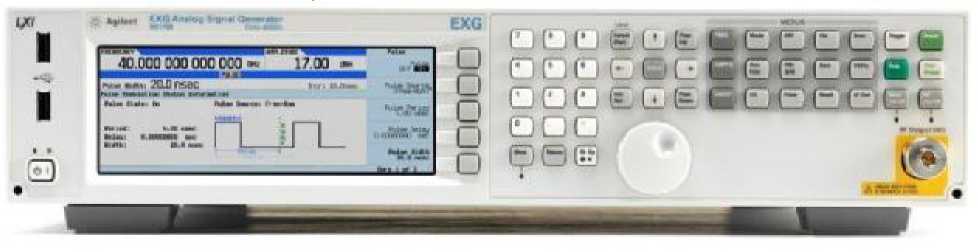

Название опции

Описание опции

513

Диапазон частот от 9 кГц до 13 ГГц (для моделей с индексом В)

520

Диапазон частот от 9 кГц до 20 ГГц

532

Диапазон частот от 250 кГц до 31,8 ГГц

540

Диапазон частот от 250 кГц до 40 ГГц

1Е1

Ступенчатый аттенюатор (115 дБ)

1ED

Соединитель ВЧ выхода типа ^розетка)

1ER

Настраиваемый вход опорного источника (от 1 до 50 МГц)

303

Встроенный многофункциональный генератор (для моделей с индексом В)

320

Встроенный генератор импульсных последовательностей

006

Сменный накопитель на базе флеш-памяти и функция обеспечение безопасности

1ЕМ

Перемещение всех соединителей с передней панели на заднюю панель

UNY

Пониженный уровень фазового шума (только для модели N8583B)

UNT

АМ, ЧМ, ФМ

UNU

Импульсная модуляция

UNW

Модуляция короткими импульсами

UW2

Модуляция короткими импульсами до 31,8 ГГц (для моделей с индексом В)

UNZ

Быстрое переключение частоты и амплитуды выходного сигнала

UZ2

Быстрое переключение частоты и амплитуды выходного сигнала (менее 1,5 мс и точностью установки частоты ±0,05% от требуемой частоты установки) (для моделей с индексом В)

Частотные характеристики

№ опции

513

520

532

540

Частотный диапазон

от 9 кГц до

от 9 кГц до

от 9 кГц до

от 9 кГц до

13 ГГц

20 ГГц

31,8 ГГц

40 ГГц

Пределы допускаемой относи-

тельной погрешности установки

±1-

₁₀^-6

частоты опорного источника

частоты за год

Выходные характеристики

Диапазон выходных значений,

дБ относительно 1 мВт (дБм)

- без опций 1 Е1 и 1 ЕА

от минус 20 до 19

- с опцией 1Е1и 1ЕА

от минус 130 до 30

Встроенный ступенчатый атте-

нюатор (опция 1 Е1)

от 0 до 115 дБ с шагом 10 дБ

Максимальный выходной уровень, д

эм

Частотный диапазон

Стандарт

Опция 1ЕА

Опции 513 и 520

от 9 кГц до 3,2 ГГц

18

23

от 3,2 до 13 ГГц

18

20

от 13 до 20 ГГц

15

19

Опции 532 и 540

от 9 кГц до 3,2 ГГц

14

21

от 3,2 до 17 ГГц

14

16

от 17 до 31,8 ГГц

13

15

от 31,8 до 40 ГГц

11

15

Пределы допускаемой относительной погрешности установки уровня выходного сигнала, дБ

Частотный диапазон

С и без опции 1Е1

С опцией 1Е1

от макси-

от 10 до

от минус 10

от минус

от минус 75

мального

минус10 дБм

до

20 до

до

уровня до

минус

минус 75 дБм

минус 90 дБм

10 дБм

20 дБм

от 9 кГц до 2 ГГц

±0,6

±0,6

±0,7

±0,7

±1,4

от 2 до 20 ГГц

±0,9

±0,7

±0,7

±0,7

±1,6

от 20 до 40 ГГц

±0,9

±0,8

±1,1

±1,1

±2,0

КСВ

Частотный диапазон

Значение аттенюатора

0 дБ

5 дБ

не более 2 ГГц

не более 1,7:1

не более 1,2:1

от 2 до 8 ГГц

не более 1,4:1

не более 1,4:1

от 8 до 13 ГГц

не более 1,6:1

не более 1,5:1

от 13 до 20 ГГц

не более 1,8:1

не более 1,7:1

от 20 до 40 ГГц

не более 1,6:1

не более 1,4:1

Спектральные характеристики

Г армонические искажения, дБ относительно несущей (дБн), не более

Частотный диапазон

при 10 дБм

при 20 дБм или максимальном

значении уровня (смотря, что

меньше)

от 9 кГц до 200 МГц

минус 48

минус 38

от 200 МГц до 2 ГГц

минус 33

минус 25

от 2 до 20 ГГц

минус 55

минус 50

Негармонические искажения (значение выходного

сигнала 10дБм)

(смещение не более 10 кГц), дБн, не более

от 9 кГц до 5 МГц

минус

65

от 5 до 250 МГц

минус

75

от 250 до 750 МГц

минус

78

от 750 МГц до 1,5 ГГц

минус

72

от 1,5 до 3 ГГц

минус

66

от 3 до 20 ГГц

минус

60

от 20 до 40 ГГц

минус

54

Субгармоники (значение выходного сигнала +10 дБм), дБн, не более

от 1,5 до 3,2 ГГц

минус

75

от 3,2 до 5 ГГц

минус

67

от 5 до 10 ГГц

минус

67

от 10 до 20 ГГц

минус

56

от 20 до 40 ГГц

минус

53

Однополосный фазовый шум (значение выходного сигнала +10 дБм), дБн/Гц

Частотный диапазон

Отстройка от несущей 20 кГц

От 5 до 250 МГц

минус 115

250 МГц

минус 129

500 МГц

минус 124

1 ГГц

минус 118

2 ГГц

минус 111

3 ГГц

минус 105

4 ГГц

минус 104

6 ГГц

минус 99

10 ГГц

минус 97

20 ГГц

минус 90

40 ГГц

минус 84

Частотный диапазон

Вспомогательный коэффициент N

от 5 до 250 МГц

1

от 250 до375 МГц

0,25

от 375 до 750 МГц

0,5

от 750 МГц до 1,5 ГГц

1

от 1,5 до 3 ГГц

2

от 3 до 6 ГГц

4

от 6 до 12 ГГц

8

от 12 до 24 ГГц

16

от 24 до 40 ГГц

32

Частотная модуляция (Опция UNT)

Максимальная девиация

N • 10 МГц

Разрешающая способность

0,25% значения девиации или 1 Гц, в зависимости

что больше

Пределы допускаемой погрешности уста-

±(0,02 • значения девиации + 20 Гц) (при 1 кГц, де-

новки девиации

виация N-50 кГц)

АЧХ (девиация 100 кГц, 3 дБ)

от 1 Гц до 7 МГц

Искажения, не более

0,004 (при 1 кГц, девиация N-50 кГц)

Фазовая модуляция (Опция UNT)

Максимальная девиация, рад

- нормальная полоса пропускания(ПП)

N • 5

- широкополосная Ш1

N • 0,5

АЧХ (3 дБ):

- нормальная полоса пропускания

от 0 до 1 МГц

- широкополосная Ш1

от 0 до 4 МГц

Разрешающая способность

0,001 от значения девиации

Амплитудная модуляция (Опция UNT)

Коэффициент амплитудной модуляции (Кам)

от 0 до 100 %

1ределы допускаемой погрешности установки Кам, %

- до 5 МГц

±(0,015 • Кам+1)

- от 5 МГц до 3,2 ГГц

±(0,04 • Кам+1)

Гармонические искажения (при частоте модулирующей 1 кГц, несущей от 5 МГц до 40 ГГц), не более:

Кам = 30 %

0,02

Кам = 80 %

0,03

АЧХ(Кам = 30 %, уровень 3 дБ) от 9 кГц до 3,2 ГГц

От 3,2 до 40 ГГц

От 10 Гц до 50 кГц От 10 Гц до 100 кГц

Импульсная модуляция¹ (Опции UNW, UW2)

Динамический диапазон импульсного модулирующего сигнала (опция UNW или UNW2)

80 дБ

Длительность фронта/среза импульсного модулирующего сигнала(опция UNW или UNW2), не более, нс

10

Минимальная ширина импульсного модулирующего сигнала автоматическая регулировка уровня (АРУ) включена/выключена, не менее

1 мкс / 20 нс

Частота повторения импульсной последовательности АРУ включена/выключена

От 10 Гц до 500 кГц / от 0 до 10 МГц

Пределы допускаемой относительной погрешности установки уровня мощности сигнала при импульсной модуляции (АРУ включена), дБ

± 0,7

¹ - импульсная модуляция нормируется при частоте более 100 МГц и значения выходной мощности не более минус 3 дБм.

Частотные характеристики

№ опции

520

532

540

Частотный диапазон

от 100 кГц до

от 100 кГц до

от 100 кГц до

20 ГГц

31,8 ГГц

40 ГГц

Пределы допускаемой относительной погрешности установки частоты опорного источника частоты за год

±1-

₁₀^-6

Выходные характеристики

Минимальное значение выходных значений, дБм

- без опций 1 Е1

минус 20

- с опцией 1Е1

минус 90

Встроенный ступенчатый атте-

нюатор (опция 1 Е1)

от 0 до 115 дБ с шагом 5 дБ

Максимальный выходной уровень, д

Бм

Опция 520

Опции 532 и 540

Частотный диапазон

Стандарт

Опция 1ЕА

Стандарт

Опция 1ЕА

от 100 до 250 кГц

11

14

11

14

от 250 кГц до 3,2 ГГц

11

18

7

17

от 3,2 до 17 ГГц

11

19

7

15

от 17 до 20 ГГц

-

-

7

15

от 20 до 31,8 ГГц

-

-

7

13

от 31,8 до 40 ГГц

-

-

7

12

Пределы допускаемой относительной погрешности установки уровня выходного сигнала, дБ

Частотный диапазон

Без опции 1Е1

от минус 10 до минус

20 дБм

от 10 до минус 10 дБм

от макс до 10 дБм

от 250 кГц до 2 ГГц от 2 до 20 ГГц от 20 до 40 ГГц

±1,4

±1,3

±1,3

±0,6

±0,9

±0,9

±0,6

±0,9

±1,0

Частотный диапазон

С опцией 1Е1

от минус75 до минус 90 дБм

от минус 20 до минус 75 дБм

от минус 10 до 10 дБм

от макс до 10 дБм

от 250 кГц до 2 ГГц от 2 до 20 ГГц от 20 до 40 ГГц

±1,4

±1,6

±2,0

±0,7

±1,0

±1,1

±0,6

±0,9

±0,9

±0,6

±0,9

±1,0

Спектральные характеристики

Гармонические искажения при 10 дБм (7 дБм для опций 532 и 540 стандарт), дБн, не более

от 250 МГц до 2 ГГц от 2 до 20 ГГц от 20 до 40 ГГц

минус 28

минус 54

минус 56

Негармонические искажения при 10 дБм (7 дБм для опций 532 и 540 стандарт), дБн, не более

от 250 кГц до 250 МГц от 250 до 375 МГц от 375 до 750 МГц

от 750 МГц до 1,5 ГГц от 1,5 до 3,2 ГГц от 3,2 до 6 ГГц от 6 до 12 ГГц

минус 62 минус 68 минус 57 минус 54 минус 54 минус 47 минус 41

Субгармоники при 10 дБм (7 дБм для опций 532 и 540 стандарт), дБн, не более

от 1,5 до 20 ГГц от 20 до 40 ГГц

минус 53

минус 50

Однополосный фазовый шум (значение выходного сигнала +10 дБм), дБн/Гц

Частотный диапазон

Отстройка от несущей 20 кГц

От 250 кГц до 250 МГц от 250 до375 МГц от 375 до 750 МГц от 750 МГц до 1,5 ГГц от 1,5 до 3 ГГц от 3 до 6 ГГц от 6 до 12 ГГц от 12 до 24 ГГц от 24 до 40 ГГц

минус 113 минус 125 минус 119 минус 113 минус 107 минус 101 минус 95 минус 89 минус 83

Частотный диапазон

Вспомогательный коэффициент N

от 250 кГц до 250 МГц от 250 до375 МГц от 375 до 750 МГц

от 750 МГц до 1,5 ГГц от 1,5 до 3 ГГц от 3 до 6 ГГц от 6 до 12 ГГц от 12 до 24 ГГц от 24 до 40 ГГц

1

0,25

0,5

1

2

4

8

16

32

Частотная модуляция (Опция UNT)

Максимальная девиация

N • 10 МГц

Разрешающая способность

0,1 % значения девиации или 1 Гц (в зависимости что больше)

Пределы допускаемой погрешности установки девиации

±(0,02 • значения девиации + 20 Гц) (при 1 кГц, девиация N-50 кГц)

АЧХ (девиация 100 кГц, 3 дБ)

От 5 Гц до 7 МГц

Искажения, не более

± 0,004 (при 1 кГц, девиация N-50 кГц)

Фазовая модуляция (Опция UNT)

Максимальная девиация, рад

• - нормальная полоса пропускания (ПП)

• - широкополосная НИ

N • 5

N • 0,5

АЧХ (3 дБ)

• - нормальная полоса пропускания

• - широкополосная ИП

От 0 до 1 МГц

От 0 до 4 МГц

Разрешающая способность

0,001 от значения девиации

Амплитудная модуляция (Опция UNT)

Коэффициент амплитудной модуляции(Кам)

От 0 до 90 %

Пределы допускаемой погрешности установки Кам, %

± 0,04 • Кам (при частоте модулирующей 1 кГц)

Частотные характеристики

№ опции

513

520

532

540

Частотный диапазон

От 9 кГц до

От 9 кГц до

От 9 кГц до

От 9 кГц до

13 ГГц

20 ГГц

31,8 ГГц

40 ГГц

Пределы допускаемой относи-

тельной погрешности установки

+4- 10^-8/год

частоты опорного источника

частоты

Выходные характеристики

Диапазон выходных значений,

дБм

- без опций 1 Е1 и 1 ЕА

от минус 20 до 19

- с опцией 1Е1 и 1ЕА

от минус 130 до 30

Встроенный ступенчатый атте-

нюатор (опция 1 Е1)

От 0 до 115 дБ с шагом 10 дБ

Максимальный выходной уровень, д

Бм

Частотный диапазон

Стандарт

Опция 1ЕА

Опции 513 и 520

от 9 кГц до 3,2 ГГц

18

23

от 3,2 до 13 ГГц

18

20

от 13 до 20 ГГц

15

19

Опции 532 и 540

от 9 кГц до 3,2 ГГц

14

21

от 3,2 до 17 ГГц

14

16

от 17 до 31,8 ГГц

13

15

от 31,8 до 40 ГГц

11

15

Пределы допускаемой относительная погрешности установки уровня выходного сигнала, дБ

Частотный диапазон

С и без опции 1Е1

С опцией 1Е1

от макс до

10 дБм

от 10 до минус 10 дБм

от минус 10 до минус

20 дБм

от минус 20 до минус 75 дБм

от мнус 75 до минус 90 дБм

от 9 кГц до 2 ГГц от 2 до 20 ГГц от 20 до 40 ГГц

±0,6

±0,9

±0,9

±0,6

±0,7

±0,8

±0,7

±0,7

±1,1

±0,7

±0,7

±1,1

±1,4

±1,6

±2,0

КСВ

Частотный диапазон

Значение аттенюатора

0 дБ

5 дБ

не более 2 ГГц

не более 1,7:1

не более 1,2:1

от 2 до 8 ГГц

не более 1,4:1

не более 1,4:1

от 8 до 13 ГГц

не более 1,6:1

не более 1,5:1

от 13 до 20 ГГц

не более 1,8:1

не более 1,7:1

от 20 до 40 ГГц

не более 1,6:1

не более 1,4:1

Спектральные характеристики

Г армонические искажения, дБн, не более

Частотный диапазон

при 10 дБм

при 20 дБм или максимальном

значении выходного сигнала

(смотря, что меньше)

от 9 кГц до 200 МГц

минус 48

минус 38

от 200 МГц до 2 ГГц

минус 33

минус 25

от 2 до 20 ГГц

минус 55

минус 50

Негармонические искажения (значение выходного сигнала 10 дБм)

(смещение не более 10 кГц), дБн, не более

Частотный диапазон          Стандартное исполнение

С опцией UNY

от 9 кГц до 5 МГц

минус 65

минус

65

от 5 до 250 МГц

минус 75

минус

75

от 250 до 750 МГц

минус 75

минус

96

от 750 МГц до 1,5 ГГц

минус 72

минус

92

от 1,5 до 3 ГГц

минус 66

минус

86

от 3 до 5 ГГц

минус 60

минус

80

от 5 до 10 ГГц

минус 69

минус

74

от 10 до 20 ГГц

минус 63

минус

68

от 20 до 40 ГГц

минус 57

минус

62

Субгармоники (значение выходного сигнала 10дБм),дБн, не более

от 1,5 до 3,2 ГГц

минус 75

от 3,2 до 5 ГГц

минус 67

от 5 до 10 ГГц

минус 67

от 10 до 20 ГГц

минус 56

от 20 до 40 ГГц

минус 53

Однополосный фазовый шум (значение выходного сигнала 10дБм), дБн/Гц

Стандартное исполнение

Частотный диа-

Отстройка от несущей 20 кГц

пазон

От 5 до 250 МГц

минус 129

250 МГц

минус 139

500 МГц

минус 135

1 ГГц

минус 130

• 2 ГГц

• 3 ГГц

• 4 ГГц

6 ГГц

10 ГГц

20 ГГц

40 ГГц

минус 124 минус 119 минус 118 минус 112 минус 113 минус 106 минус 99

Опция UNY

Частотный диапазон

Отстройка от несущей

10 Гц

100 Гц

1 кГц

10 кГц

100 кГц

100 МГц 249МГц

250 МГц

500 МГц

• 1 ГГц

• 2 ГГц

• 3 ГГц

• 4 ГГц

6 ГГц

10 ГГц

20 ГГц

40 ГГц

минус 93 минус 93 минус 96 минус 89 минус 86 минус 79 минус 74 минус 73 минус 69 минус 63 минус 57 минус 51

минус 103 минус 103 минус 104 минус 98 минус 93 минус 85 минус 81 минус 79 минус 76 минус 71 минус 65 минус 59

минус 130 минус 130 минус 127 минус 125 минус 123 минус 114 минус 111 минус 110 минус 107 минус 101 минус 95 минус 89

минус 138 минус 139 минус 142 минус 142 минус 139 минус 134 минус 131 минус 128 минус 123 минус 119 минус 113 минус 107

минус 137 минус 138 минус 147 минус 144 минус 139 минус 133 минус 127 минус 127 минус 121 минус 121 минус 115 минус 109

Часто

тный диапазон

Вспомогательный коэффициент N

от

от 2

от 3 от 750 от

о

от

от

от

• 5 до 250 МГц

50 до375 МГц 75 до 750 МГц

МГц до 1,5 ГГц 1,5 до 3 ГГц 3 до 6 ГГц

• 6 до 12 ГГц 12 до 24 ГГц

24 до 40 ГГц

1

0,25

0,5

1

2

4

8

16

32

Частотная модуляция (Опция UNT)

Максимальная де:

иация

N • 4 МГц

Разрешающая спо

собность

0,025% значения девиации или 1 Гц, в зависимости что больше

Пределы допуска* ки девиации

мой погрешности установ-

±(0,02 • значения девиации + 20 Гц) (при 1 кГц, девиация N-50 кГц)

АЧХ (девиация К

0 кГц, 3 дБ)

От 1 Гц до 7 МГц

Искажения, не бо.

лее

0,004 (при 1 кГц, девиация N-50 кГц)

Фазовая модуляция (Опция UNT)

Максимальная де

• - нормальная поло

• - широкополосна?

иация, рад

са пропускания (ПП)

ПП

N • 2

N • 0,2

АЧХ (3 дБ):

• - нормальная поло

• - широкополосна?

са пропускания

ПП

От 0 до 1 МГц

От 0 до 4 МГц

Разрешающая спо

собность

0,001 от значения девиации

Амплитудная модуляция (Опция UNT)

Коэффициент амплитудной модуляции(Кам)

От 0 до 100 %

Пределы допускаемой погрешности установки Кам (частота модулирующей 1 кГц, Кам не более 80%), %

• - до 5 МГц

• - от 5 МГц до 3,2 ГГц

±(0,015 • Кам+1) ±(0,04 • Кам+1)

Гармонические искажения (при частоте модулирующей 1 кГц и несущей от 5 МГц до 40 ГГц), не более:

Кам = 30%

Кам = 80%

0,02

0,03

АЧХ(Кам = 30%, уровень 3 дБ) от 9 кГц до 3,2 ГГц

От 3,2 до 40 ГГц

от 10 Гц до 50 кГц от 10 Гц до 100 кГц

Импульсная модуляция¹ (Опции UNW, UW2)

Динамический диапазон импульсного модулирующего сигнала (опция UNW или UNW2)

80 дБ

Длительность фронта/среза импульсного модулирующего сигнала(опция UNW или UNW2), не более, нс

10

Минимальная ширина импульсного модулирующего сигнала автоматическая регулировка уровня (АРУ) включена/выключена, не менее

1 мкс / 20 нс

Частота повторения импульсной последовательности АРУ включена/выключена

от 10 Гц до 500 кГц / от 0 до 10 МГц

Пределы допускаемой относительной погрешности установки уровня мощности сигнала при импульсной модуляции (АРУ включена), дБ

± 0,7

1 - импульсная модуляция нормируется при частоте более 100 МГц и значения выходной мощности не более минус 3 дБм.

Рабочие условия эксплуатации

Температура: (25 ± 10) °С Относительная влажность воздуха: (30-95) % Атмосферное давление: (84-106) кПа

Габаритные размеры (ширинахвысотах глубина), мм, не более для N5173B, N5183B

88х426х489

для N5183A

88x426x432

Масса, кг, не более для N5173B, N5183B

15

для N5183A

13,8

Напряжение и частота сети электропита-

от 110 до 127 В с частотой от 50/60/400 Гц;

ния

от 220 до 240 В с частотой от 50/60 Гц.

Потребляемая мощность, В^А, не более для N5173B, N5183B

280

для N5183A

250
