Номер по Госреестру СИ: 72170-18
72170-18 Мультиметры цифровые модульные
(M9181A)
Назначение средства измерений:
Мультиметры цифровые модульные M9181A (далее - модули) предназначены для измерения напряжения и силы постоянного и переменного тока, сопротивления на постоянном токе.
Внешний вид.
Мультиметры цифровые модульные
Рисунок № 1
Программное обеспечение
Программное обеспечение (драйвер) служит для управления режимами измерений, задания параметров и функций представления измерительной информации. Драйвер устанавливается на внешний контроллер с шиной PXI в базовом блоке (шасси).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014 (класс риска “B” по WELMEC 7.2).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
AgM918x IVI Driver |
Номер версии (идентификационный номер) |
1.4.1.0 и выше |
Знак утверждения типа
Знак утверждения типананосится на боковую панель корпуса модулей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделах документа «Мультиметры цифровые модульные M9181A, M9182A, M9183A. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к мультиметрам цифровым модульным M9181A
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.648-2015. ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 140-2 до 2409 Гц
ГОСТ 8.022-91. ГСИ. Государственный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16 30 А
ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления (приказ Росстандарта от 15.02.2016 г. № 146)
ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от V10-8 до 100 А в диапазоне частот от 1-10"1 до V106 Гц (приказ Росстандарта от 14.05.2016 г. № 575)
ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования
Поверка
Поверкаосуществляется по документу М9181А/МП-2018 «ГСИ. Мультиметры цифровые модульные M9181A. Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 27.06.2018 г.
Основные средства поверки:
- калибратор многофункциональный Fluke 5720A, регистрационный номер 30447-05.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится боковую панель корпуса модулей в виде наклейки (место нанесения показано на рисунке 1) и/или на свидетельство о поверке.
Изготовитель
Компания “Keysight Technologies Microwave Products (M) Sdn. Bhd.”, Малайзия
Адрес: Bayan Lepas Free Industrial Zone, 11900, Penang, Malaysia
Тел.: +60-04-643-0611, факс: +60-04-641-5091, E-mail tmo_russia@keysight.com
Заявитель
Общество с ограниченной ответственностью «КОМПАНИЯ «НТНК»
(ООО «КОМПАНИЯ «НТНК»)
Адрес: 115191, г. Москва, Холодильный пер., д.3, корп.1 стр. 4
Тел./факс: (495)952-02-89
E-mail info@ntnk.ru
Испытательный центр
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»)
Адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 5
Тел./факс: +7(495)926-71-85
Web: http://www.actimaster.ru
E-mail post@actimaster.ru
Принцип действия основан на аналого-цифровом преобразовании входного сигнала с применением масштабирующих и потенциометрических схем. Входной канал изолирован от цепей электропитания и управления, режимы измерения задаются через интерфейс пользователя в виде виртуальной панели, либо дистанционно по шине PXI. Максимальное разрешение индикации составляет 6^ разрядов.
Модули устанавливаются в слот PXI базового блока (шасси). Шасси и устанавливаемый в него контроллер поставляются по отдельному заказу.

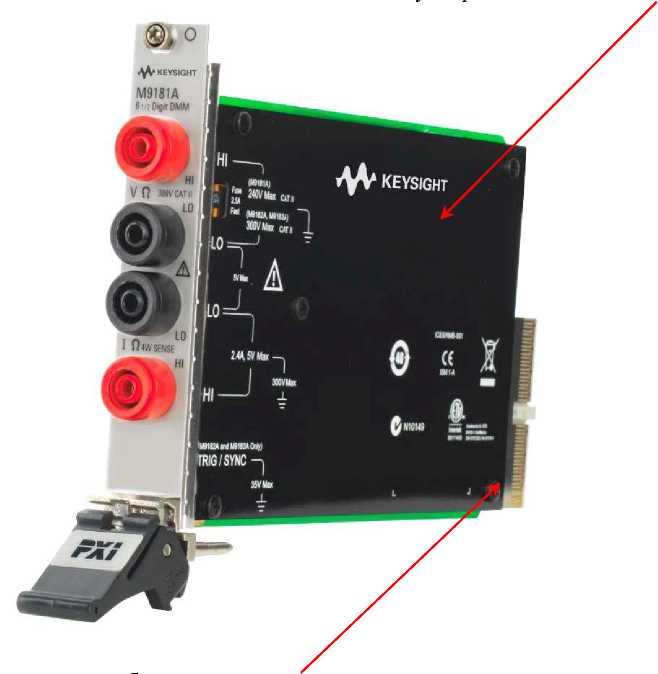

Общий вид модулей с указанием мест нанесения знака утверждения типа, знака поверки и схемой пломбировки от несанкционированного доступа показан на рисунке 1.
М- KEVSIGHT
М9181А бъг СйфгОММ
м- KEYSIGHT
' HI
I'
fe
I iWiEAWim;
. 7 A й=А
I XBVto
HI—J ±
. MRUMindWUVOn)) TRIG/SYNC
35V to
схема пломбировки от несанкционированного доступа Рисунок 1 - Общий вид мультиметров
Таблица 2 - Метрологические характеристики
ИЗМЕРЕНИЕ ПОСТОЯННОГО НАПРЯЖЕНИЯ | |||||||
Верхний предел измерений | |||||||
200 мВ |
2 В |
20 В |
200 В | ||||
Входное сопротивление | |||||||
> 10 ГОм |
10 МОм | ||||||
Пределы допускаемой абсолютной погрешности измерения напряжения, мВ, В ’ 7 | |||||||
±(140-4U + 1,8-10’5Du) |
±(0,94 0-4U + 540-6Du) |
±(1,24 0-4U + 1,540’5Du) |
±(140-4U + 540-6Du) | ||||
ИЗМЕРЕНИЕ СИЛЫ ПОСТОЯННОГО ТОКА | |||||||
Верхний предел измерений | |||||||
2 мА 3) |
20 мА |
200 мА 3) |
2 А | ||||
Сопротивление шунта | |||||||
10 Ом |
0,1 Ом | ||||||
Пределы допускаемой абсолютной погрешности измерения силы тока I, мА, А 1,4) | |||||||
±(5H0-4I + 540-4DI) |
±(5M0-4I + 540-5Di) |
±(5M0-4I + 440-4DI) |
±(2M0-3I + 540-5D9 | ||||
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ | |||||||
Верхний предел измерений | |||||||
200 Ом |
2 кОм |
20 кОм |
200 кОм |
2 МОм |
20 МОм | ||
Сила испытательного тока, номинальное значение | |||||||
1 мА |
100 мкА |
10 мкА |
1 мкА |
100 нА | |||
Пределы допускаемой абсолютной погрешности измерения сопротивления, Ом, кОм, МОм 1,5,6) | |||||||
±(1,3-10'4R + 340-5DR) |
±(1,240-4R + 240-5DR) |
±(240-4R + 340-5DR) |
±(640-4R + 440-5DR) |
±(240-3R + 340-5DR) | |||
|
Продолжение таблицы 2
ИЗМЕРЕНИЕ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ (скз) 1) | ||||
Входное сопротивление / Входная емкость: 1 МОм / 300 пФ | ||||
Верхний предел измерений DU |
200 мВ |
2 В |
20 В |
200 В |
Частота F |
Пределы допускаемой абсолютной погрешности измерения напряжения, мВ, В 2’,4) | |||
10 Гц < F < 20 Гц |
±(3,640-2U + 3,540-3Du) |
±(3,540-2U + 1,340’3Du) |
±(4,540-2U + 1,840’3Du) |
±(3,340-2U + 240-3Du) |
20 Гц < F < 47 Гц |
±(540-3U + 3,540-3Du) |
±(540-3U + 9^10-4Du) |
±(6,540-3U + 1,540’3Du) |
±(740-3U + 1,840’3Du) |
47 Гц < F < 10 кГц |
±(1,6-10’3U + 3,540-3Du) |
±(840-4U + 6^10-4Du) |
±(940-4U + 1,240’3Du) |
±(840-4U + 1,340’3Du) |
10 кГц < F < 50 кГц |
±(440-3U + 3,540-3Du) |
±(440-3U + 1,340’3Du) |
±(340-3U + 1,840’3Du) |
±(5,540-3U + 1,840’3Du) |
50 кГц < F < 100 кГц |
±(2,24 0-2U + 540-3Du) |
±(2,240-2U + 2,540-3Du) |
±(1,740’2U + 2,540-3Du) |
±(1,840’2U + 2,540-3Du) |
ИЗМЕРЕНИЕ СИЛЫ ПЕРЕМЕННОГО ТОКА (скз) | ||||
Верхний предел измерений DI |
2 мА |
20 мА |
200 мА |
2 А |
Сопротивление шунта |
10 Ом |
0,1 Ом | ||
Частота F |
Пределы допускаемой абсолютной погрешности измерения силы тока, мА, А 2,5,6) | |||
10 Гц < F < 20 Гц |
±(2,940-2I + 240-3Di) |
±(2,840-2I + 1,540’3Di) |
±(2,840-2I + 240-3Di) |
±(2,740-2I + 2,540-3Di) |
20 Гц < F < 47 Гц |
±(П10-21 + 240-3Di) |
±(V10-2I + 1,540’3Di) |
±(V10-2I + 240-3Di) |
±(9M0-3I + 340-3Di) |
47 Гц < F < 1 кГц |
±(1,2-10’3I + 240-3Di) |
±(1,6M0-3I + 1,540’3Di) |
±(2M0-3I + 1,1-10’3Di) |
±(3,540-3I + 240-3Di) |
1 кГц < F < 10 кГц |
±(2,240-3I + 240-3Di) |
±(4M0-3I + 240-3Di) |
±(4M0-3I + 240-3Di) |
±(5M0-3I + 2,540-3Di) |
|
Таблица 3 - Основные технические характеристики
Г абаритные размеры, мм | |
глубина |
216 |
толщина |
20 |
высота |
130 |
Масса, г, не более |
500 |
Потребляемая мощность от шасси, Вт, не более |
1,5 |
Рабочие условия применения | |
температура окружающего воздуха, °C |
23 ±5 |
относительная влажность воздуха, % |
от 30 до 70 |
Электромагнитная совместимость |
по ГОСТ Р МЭК 61326-1-2014 |
