Принцип действия генератора основан на использовании метода косвенного синтеза, заключающегося в применении фазовой автоподстройки частоты по сигналу встроенного кварцевого генератора частотой 10 МГц.

Конструктивно генератор выполнен в виде моноблока, управление изменением выходных характеристик обеспечивается с помощью наборных клавиш и валкодера, расположенных на лицевой панели. Сигнал с установленными характеристиками снимается с основного выхода 50 Ом. Предусмотрены входные разъемы BNC для обеспечения внешних модулирующих сигналов AM, ЧМ, ФМ, ИМ, а также подачи внешнего синхроимпульса и внешнего импульсного модулирующего сигнала. Обеспечивается качание частоты сигнала в заданном частотном диапазоне.

Генератор обеспечивает воспроизведение стабильных по частоте и выходному уровню немодулированных колебаний; воспроизведение сигналов с различными видами аналоговой, импульсной и цифровой модуляцией; управление всеми режимами работы и параметрами генератора осуществляется как вручную, так и дистанционно от внешнего компьютера; автоматическое тестирование и самодиагностику.

Функциональные возможности генератора определяются составом опций, входящих в комплект генератора. Состав опций, их функциональные возможности приведены в таблице 1.

Общий вид генератора приведен на рисунке 1.

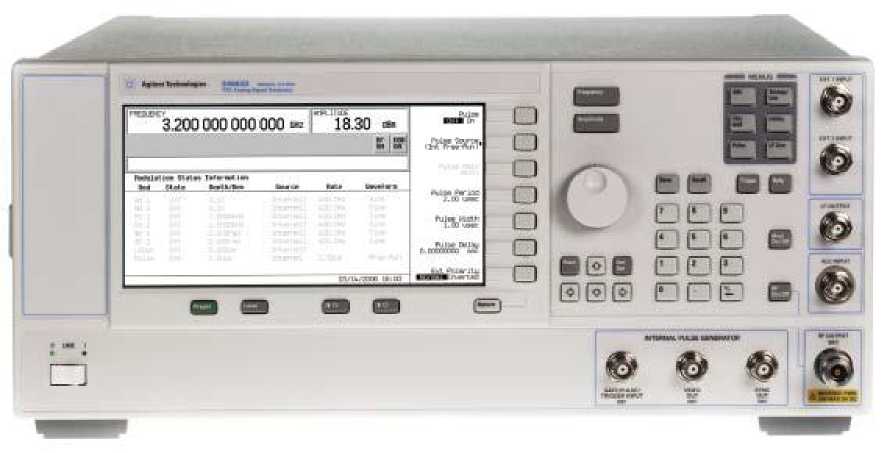

Рисунок 1 - Общий вид генератора

Выполнение алгоритма функционирования генератора осуществляется программным обеспечением.

Встроенное программное обеспечение имеет идентификационные характеристики, приведенные в таблице 2.

Таблица 2

Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

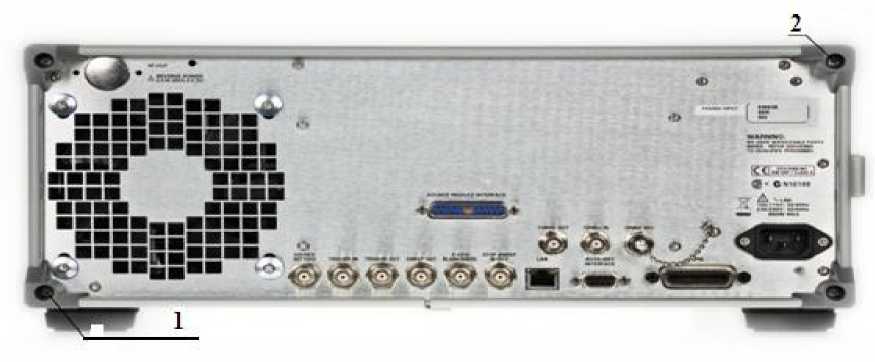

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

Позиции 1; 2 на схеме - места для нанесения оттисков клейм.

Рисунок 2 - Схема пломбировки генератора

В комплект поставки входят:

Генератор сигналов E8663D..........................................................1 экз.

Руководство по установке (Installation Guide)............................1 экз.

Руководство для пользователя (User's Guide)............................1 экз.

Методика поверки...........................................................................1 экз.

Частотные характеристики

Диапазон рабочих частот для генератора:

• - с опцией 503......................................................................................от 100 кГц до 3,2 ГГц.

• - с опцией 509......................................................................................от 100 кГц до 9,0 ГГц.

  Полосы частот	Диапазон частот	N
  1	От 100 кГц до 250 МГц	1/8
  2	> 250 МГц до 500 МГц	1/16
  3	> 500 МГц до 1 ГГц	1/8
  4	> 1 ГГц до 2 ГГц	1/4
  5	> 2 ГГц до 3,2 ГГц	1/2
  6	> 3,2 ГГц до 9 ГГц	1
  N - нормирующий коэффициент, используемый для определения ряда метрологических характеристик

Частота опорного кварцевого генератора ,.............................................................10 МГц.

Пределы допускаемой относительной погрешности установки частоты,........± 840"⁸.

Параметры выходной мощности

Минимальный устанавливаемый уровень выходной мощности для генератора:

• - стандартного исполнения.............................................................................минус 20 дБм;

• - с опцией 1Е1....................................................................................................минус135 дБм.

Максимальный уровень выходной мощности, дБм, в диапазоне частот для генератора: - без опции UNY, приведен в таблице 3.

Таблица 3

Продолжение таблицы 3

- с опцией UNY, приведен в таблице 4.

Таблица 4

Пределы допускаемой погрешности установки уровня выходной мощности, дБ, в диапазоне частот для генератора:

- без опции 1Е1, приведены в таблице 5.

Таблица 5

- с опцией 1Е1, приведены в таблице 6.

Таблица 6

Примечание: ¹ -с опцией 1ЕН, выключенным ФНЧ на 2 ГГц, пределы допускаемой погрешности являются типовым значением ± 2 дБ.

Дискретность установки мощности....................................................................................0,01 дБ.

Полное выходное сопротивление........................................................................................50 Ом.

Спектральные характеристики

Уровень гармонических составляющих относительно основного немодулированного сигнала в диапазоне частот приведен в таблице 7.

Таблица 7

Уровень негармонических составляющих относительно основного немодулированного сигнала в диапазоне частот приведен в таблице 8.

Таблица 8

Примечание: ² - с опцией UNX или UNY в режиме низких фазовых шумов.

Уровень фазовых шумов в диапазоне частот, дБ/Гц, для генератора: - стандартного исполнения, приведен в таблице 9.

Таблица 9

- с опцией UNX, приведен в таблице 10.

Таблица 10

- с опцией UNY, приведены в таблице 11.

Таблица 11

Характеристики частотной модуляции (опция UNT) Максимальная девиация частоты для генератора:

- стандартного исполнения, приведена в таблице 12.

Таблица 12

- с опцией UNX или UNY (режим низких фазовых шумов включен), приведена в таблице 13.

Таблица 13

Пределы допускаемой относительной погрешности установки девиации частоты (частота модуляции 1 кГц, девиация < №800 кГц).............. ± (3,5 % от установленной

девиации + 20 Гц). Дискретность установки девиации частоты (наибольшее значение)................0,1 % или 1 Гц.

Характеристики фазовой модуляции (опция UNT) Максимальная девиация фазы в режиме ФМ для генератора:

- стандартного исполнения или с опцией UNX, приведена в таблице 14.

Таблица 14

- с опцией ЦЫУ,приведена в таблице 15.

Таблица 15

Дискретность установки девиации фазы.......................................0,1 %-от установленной

девиации.

Характеристики импульсной модуляции (опция UNW)

Отношение уровней в импульсе/паузе...................................................................80 дБ.

Длительность фронта/среза импульсного модулирующего сигнала, не более:

• - в диапазоне частот от 50 до 400 МГц............................................................15 нс;

• - в диапазоне частот свыше 400 МГц...............................................................10 нс.

Длительность импульсов, не менее:

• - при включенной АРМ........................................................................................1 мкс;

• - при выключенной АРМ:

• - в диапазоне частот от 50 до 400 МГц............................................................30 нс;

• - в диапазоне частот свыше 400 МГц...............................................................20 нс.

Пределы допускаемой погрешности установки уровня мощности сигнала (относительно несущей) при импульсной модуляции (АРМ включена)............................................± 0,5 дБ.

Габаритные размеры: ширинах высотахглубина (без креплений)........(178x426x515) мм.

Масса прибора не более............................................................................................22 кг.

Напряжение питающей сети переменного тока:

частотой (50 ± 0,5) или (400 ± 10) Гц................................................................от 110 до 120 В;

частотой (50 ± 0,5) Гц...........................................................................................от 220 до 240 В.

Мощность, потребляемая прибором от сети питания при номинальном напряжении

не более                                                                 450 Вт.

Рабочие условия эксплуатации:

• - температура окружающей среды, °С....................................................от 0 до 55;

• - относительная влажность воздуха при 30 °С, %..................................до 90;

• - атмосферное давление, кПа (мм рт. ст.)..............................................от 84 до 106,7

(от 630 до 795)
