Знак утверждения типа

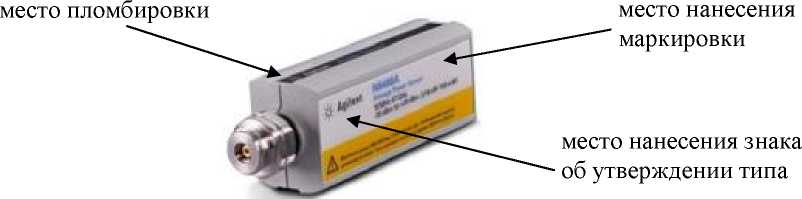

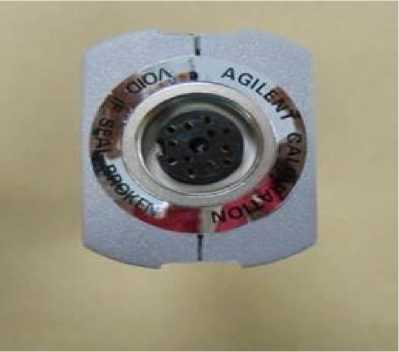

Знак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации преобразователей измерительных типографским или компьютерным способом и на корпус преобразователя измерительного в виде наклейки.

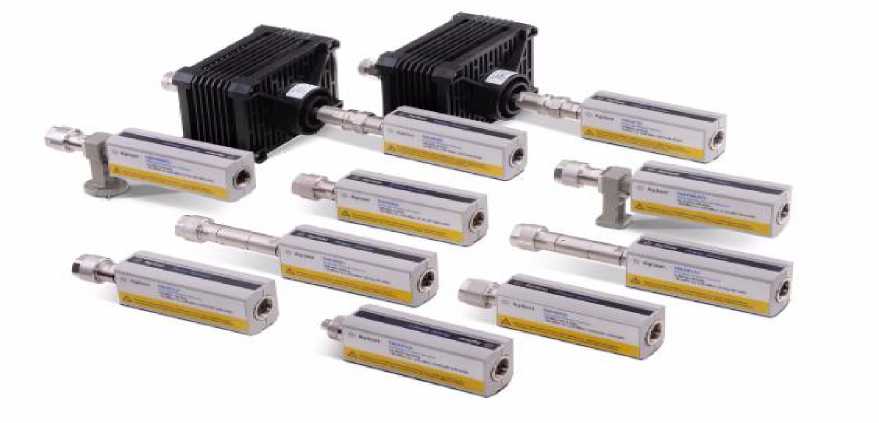

Преобразователи измерительные термоэлектрические ваттметров поглощаемой мощности N8481 А, N8481B, N8481H, N8482A, N8482B, N8482H, N8485A, N8486AR, N8486AQ, N8487A, N8488A. Руководство по эксплуатации.

Нормативные и технические документы

ГОСТ 13317 - 89 Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры.

Техническая документация фирмы - изготовителя.

Поверка

осуществляется в соответствии с документом 651-14-10 МП «Инструкция. Преобразователи измерительные термоэлектрические ваттметров поглощаемой мощности N8481 А, N8481B, N8481H, N8482A, N8482B, N8482H, N8485A, N8486AR, N8486AQ, N8487A, N8488A. Методика поверки», утвержденным первым заместителем генерального директора -заместителем по научной работе ФГУП «ВНИИФТРИ» в январе 2014 г.

Основные средства поверки:

- анализатор цепей векторный N5227A (рег. № 53567-13) диапазон рабочих частот от 0,01 до 67,5 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот до 2 ГГц ± 0,04, в диапазоне частот до 20 ГГц ± 0,03, в диапазоне частот до 40 ГГц ± 0,03, в диапазоне частот до 67,5 ГГц ± 0,045;

• - анализатор электрических цепей векторный Е5071С с опциями 280 или 480 (рег. № 45992-10): диапазон рабочих частот от 9 кГц до 8,5 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот от 9 кГц до 10 МГц ± (0,004 + 0,015 • Г), в диапазоне частот от 10 МГц до 3 ГГц ± (0,006 + 0,016 • Г), в диапазоне частот от 3 до 6 ГГц ± (0,010 + 0,025 • Г), в диапазоне частот от 6 до 8,5 ГГц ± (0,014 + 0,03 • Г), где Г - измеренное значение модуля коэффициента отражения;

• - набор мер коэффициентов передачи и отражения 85054B для преобразователей измерительных с коаксиальным соединителем N-типа, 85052В - с коаксиальным соединителем IX типа (тракт 3,5 мм), 85056А - с коаксиальным соединителем I типа (тракт 2,4 мм), 85058В -с коаксиальным соединителем 1,85 мм (рег. № 53566-13): пределы допускаемой погрешности определения действительных значений модуля коэффициента отражения от ± 0,8 до ± 1,4 %, пределы допускаемой погрешности определения фазы коэффициента отражения от 0,5 до 1,5°, пределы допускаемой погрешности определения коэффициента передачи от ± 0,03 до ± 0,1 дБ, пределы допускаемой погрешности определения фазы коэффициента передачи от ± 0,3 до ± 2°;

• - наборы мер коэффициентов отражения R11644A и Q11644A из состава установки высшей точности единиц комплексных коэффициентов передачи и отражения в диапазоне частот от 26,5 ГГц до 50 ГГц и от 75 ГГц до 170 ГГц (рег. № 37151-08);

• - вольтметр высокочастотный ВК3-78 (рег. № 34920-07): диапазон частот от 10 кГц до

• 1.5 ГГц, диапазон измерений значения напряжения от 10 мВ до 10 В, пределы допускаемой абсолютной погрешности измерений ± (0,02 + 0,08 • и_пред_ел /и_изм), где и_изм - измеренное значение напряжения, и_предел - верхнее значение поддиапазона измерений;

• - генератор сигналов произвольной формы 33250А (рег. № 26209-03): диапазон рабочих частот от 1 мкГц до 80 МГц, диапазон установки размаха напряжения выходного сигнала на нагрузке 50 Ом от 10 мВ до 10 В, пределы допускаемой абсолютной погрешности установки размаха напряжения ± (0,01 • и_Р + 1 мВ), пределы допускаемой относительной погрешности установки частоты выходного сигнала ± 1 • 10"⁶;

• - генератор сигналов E8257D (рег. № 36797-08): диапазон частот от 250 кГц до

• 67.5 ГГц, пределы допускаемой относительной погрешности частоты опорного генератора (за 1 год): ± 3 • 10"⁸, шаг установки частоты 0,001 Гц, пределы установки мощности выходного сигнала от минус 135 до 12 дБ относительно 1 мВт, пределы абсолютной погрешности установки мощности выходного сигнала ± 1 дБ при мощностях выходного сигнала более минус 70 дБ относительно 1 мВт;

• - ваттметр поглощаемой мощности М3-54, аттестованный в качестве рабочего эталона в диапазоне частот от 0,03 до 18 ГГц (рег. № 7058-79) пределы относительной погрешности аттестации по коэффициенту кали бровки от ± 0,7 до ± 2,5 %;

• - ваттметр поглощаемой мощности М3-22А, с преобразователями измерительными аттестованными в качестве рабочего эталона в диапазоне частот от 18 до 37,5 ГГц (рег. № 2858-72): пределы относительной погрешности аттестации по коэффициенту калибровки от ± 1,5 до ± 3 %;

• - ваттметр поглощаемой мощности М3-10А, с преобразователями измерительными аттестованными в качестве рабочего эталона в диапазоне частот от 37,5 до 78,33 ГГц (рег. № 8292-81): пределы относительной погрешности аттестации по коэффициенту калибровки от ± 1,5 до ± 3 %;

• - ваттметр образцовый проходной падающей мощности М1-11Б (рег. № 12350-90): диапазон частот от 25,86 до 37,5 ГГц, диапазон измеряемых значений мощности от 1 •Ю"⁴ до 0,1 Вт, погрешность измерений мощности ± 1,5 % в диапазоне измерений от 1 до 30 мВт; ± 2,5 % в диапазоне измерений от 0,1 до 1 мВт и от 30 до 100 мВт;

• - прибор для поверки ваттметров М1-25/1, М1-25/2 (рег. № 8941-82): диапазоны частот от 37,5 до 53,57 ГГц и от 53,57 до 78,33 ГГц, диапазон измеряемых значений мощности от 1 •10^-4 до 0,1 Вт, погрешность измерений мощности ± 2 %;

• - блок измерительный ваттметра E4417A;

• - комплект аттенюаторов ступенчатых 8494В и 8496В, аттестованный в качестве рабочего эталона ослабления, пределы относительной погрешности аттестации по разностному ослаблению ± 1,5 %;

• - делитель мощности 11667А: рабочий диапазон частот от 0 до 18 ГГц, вносимое ослабление 7 дБ, пределы допускаемой погрешности деления входного сигнала не более ± 0,25 дБ;

• - делитель мощности 11667С: рабочий диапазон частот от 0 до 50 ГГц, вносимое ослабление 8,5 дБ, пределы допускаемой погрешности деления входного сигнала не более ± 0,4 дБ.

• - делитель мощности 11667С-Н65: рабочий диапазон частот от 0 до 67 ГГц, вносимое ослабление 8,5 дБ.
