Программное обеспечение

Программное обеспечение (далее - ПО) блока измерительного представляет собой специализированную программную среду, установленную на встроенный контроллер блока измерительного.

Версия ПО идентифицируется визуально при отображении номера версии на индикаторном экране блока измерительного при выполнении команды отображения справочных сведений о блоке измерительном. Производителем не предусмотрен иной способ идентификации программного и микропрограммного обеспечения.

Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Метрологически значимая часть встроенного микропрограммного ПО записана в ПЗУ встроенного контроллера.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

Таблица

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286 - 2010.

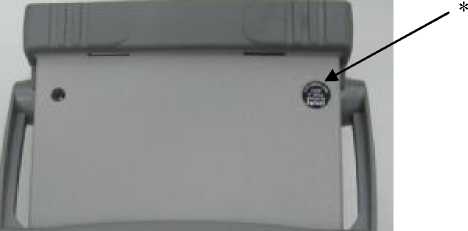

Знак утверждения типа

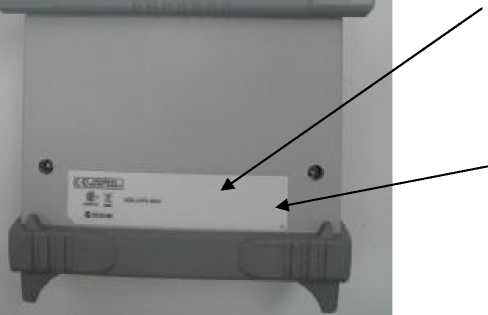

Знак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации блоков измерительных типографским или компьютерным способом и на корпус блока измерительного в виде наклейки.

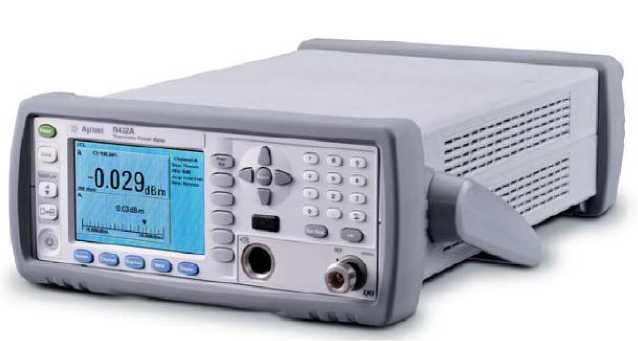

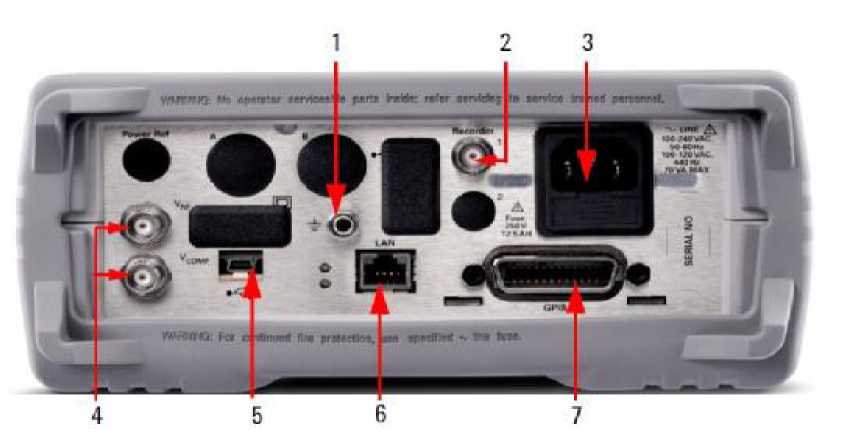

Блок измерительный ваттметра термисторного Термисторный измеритель мощности Agilent N432A. Руководство для пользователя.

Нормативные и технические документы

ГОСТ 13317 - 89 Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры.

Техническая документация фирмы - изготовителя.

Поверка

осуществляется в соответствии с документом МП 56694-14 «Инструкция. Блок измерительный ваттметра термисторного N432A. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» в январе 2014 г.

Основные средства поверки:

• - частотомер электронно-счетный 53152А (Госреестр № 26949-10): диапазон измерений частоты от 10 Гц до 46 ГГц; пределы основной допускаемой абсолютной погрешности измерений частоты при работе от внутреннего генератора ± (F10^-7 + AF), где F -частота сигнала, AF - разрешение по частоте, пределы относительной погрешности измерений частоты ± 10^-6;

• - анализатор цепей векторный N5071 С с опцией 2К5 или 4К5 (Госреестр № 4599710): диапазон рабочих частот от 0,3 МГц до 20 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот от 0,3 МГц до 100 МГц ± (0,018|Г| + 0,008), в диапазоне частот от 100 МГц до 2 ГГц ± (0,018|A| + 0,008), в диапазоне частот от 2 до 6 ГГц ± (0,032|Г| + 0,013), в диапазоне частот от 6 до 20 ГГц ± (0,613|Г| + 0,017);

• - набор мер коэффициентов передачи и отражения 85054B (Госреестр № 53566-13): пределы допускаемой погрешности определения действительных значений модуля коэффициента отражения от ± 0,8 до ± 1,4 %, пределы допускаемой погрешности определения фазы коэффициента отражения от 0,5° до 1,5°, пределы допускаемой погрешности определения коэффициента передачи от ± 0,03 до ± 0,1 дБ, пределы допускаемой погрешности определения фазы коэффициента передачи от ± 0,3° до ± 2°, пределы допускаемой абсолютной погрешности измерений глубины погружения контакта соединителей вилка и розетка ± 0,00127 мм, пределы допускаемой абсолютной погрешности измерений глубины погружения контакта соединителей вилка и розетка ± 0,00127 мм, пределы допускаемых значений погрешности воспроизведения глубины погружения контакта ± 0,0762 мм;

• - вольтметр - калибратор постоянного напряжения В2 - 43 (Госреестр № 30362-10): диапазон устанавливаемых значений напряжения постоянного тока от 0 до 1 кВ, пределы допускаемой основной погрешности измерений и воспроизведения напряжение постоянного тока ± (5 • 10^-6 • U + 1 • 10^-6) В при установленном пределе измерений 2 В и ± (3 • 10^-6 • U + 4 • 10^-6 ) при установленном пределе измерений 20 В, где U - измеренное или воспроизводимое значение;

• - магазин сопротивлений Р4831-М1   (Госреестр №  45333-12): диапазон

воспроизводимых значений сопротивления от 0,1 до 111111,1 Ом, класс точности при использовании в качестве ММЭС 0,02/(2 • 10^-6) - 2 шт.;

• - мультиметр цифровой 34410А (Госреестр № 43805-11), диапазон измерений

постоянного напряжения до 1 кВ, пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока ± (0,00005 • ии + 0,000035 • ип) в диапазоне измеряемых

значений напряжения до 100 мВ, ± (0,000035 • ии + 0,000007 • ип) в диапазоне измеряемых

значений напряжения до 1 В, ± (0,00003 • ии + 0,000005 • ип) в диапазоне измеряемых

значений напряжения до 10 В, ± (0,00004 • ии + 0,000006 • ип) в диапазоне измеряемых

значений напряжения до 1000 В, где ии - измеренное значение, ип - предел измерений, диапазон измерений сопротивления постоянному току до 1000 МОм, пределы допускаемой абсолютной     погрешности     измерений     сопротивления     постоянному     току ± (0,0001 • Ru + 0,00004 • Rn) в диапазоне значений до 100 Ом, ± (0,00012 • Ru + 0,00001 • Rn) в диапазоне значений до 1 МОм, где Ru - результат измерений, Rn - предел измерений;

• - ваттметр поглощаемой мощности М3-22А, аттестованный в качестве рабочего эталона 1-го разряда на частоте 50 МГц и значении поглощаемой мощности 1 мВт с погрешностью аттестации по коэффициенту калибровки не более 0,2%;

• - катушка электрического сопротивления Р321 (Госреестр № 1162-58), класс точности 0,01, пределы относительного изменения сопротивления в течение одного года 0,002 % - 2 шт.
