Программное обеспечение

Программное обеспечение (далее - ПО) анализаторов цепей представляет собой приложение, работающее в среде операционной системы (ОС) Windows 7.

ПО предназначено для управления работой узлами анализаторов, а также системы в целом, расчета значений измеряемых параметров и отображения измерительной информации.

ПО идентифицируется непосредственно, как исполняемый файл, в среде ОС при помощи вспомогательных подпрограмм ОС а также, при помощи специальных программ-идентификаторов (позволяющих рассчитывать значение контрольной суммы). Производителем не предусмотрен иной способ идентификации программного обеспечения. Метрологически значимая часть ПО записана на жесткий диск встроенного компьютера.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 2.

Таблица 2

Метрологически значимая часть ПО анализаторов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.

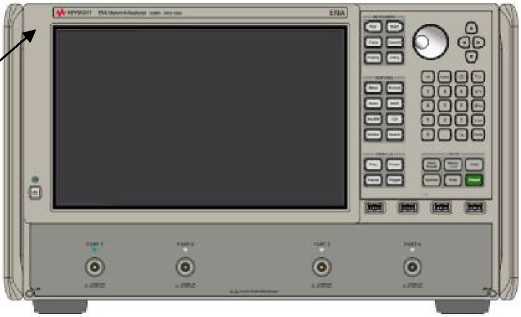

Знак утверждения типа

Сведения о методиках измерений

Анализаторы цепей векторные Е5080А. Руководство по эксплуатации

Нормативные и технические документы

ГОСТ 13317-89 Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры.

Техническая документация изготовителя.

Поверка

осуществляется в соответствии с документом 615-15-60 МП «Анализаторы цепей векторные Е5080А. Методика поверки», утвержденным первым заместителем генерального Директора -заместителем по научной работе ФГУП «ВНИИФТРИ» в декабре 2015 г.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.

Основные средства поверки:

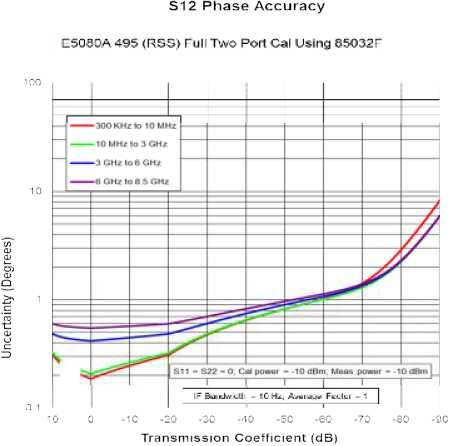

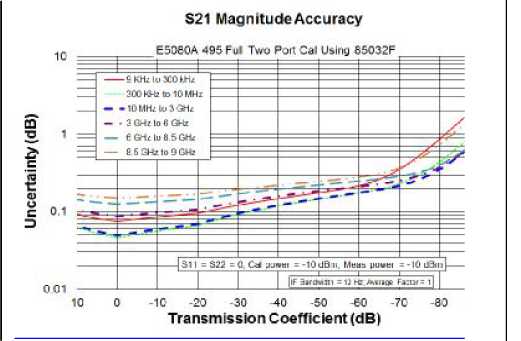

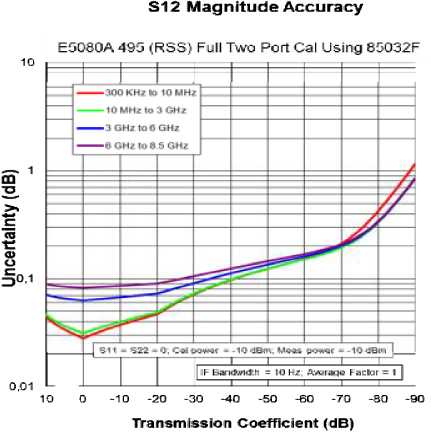

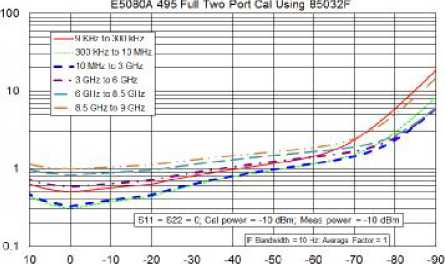

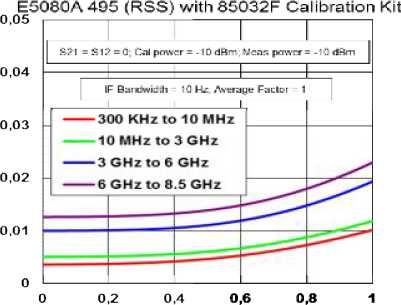

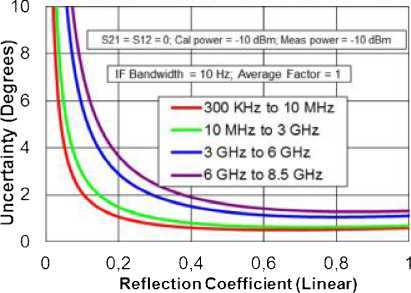

• - набор мер коэффициентов передачи и отражения 85032F (рег. № 53567-13), пределы допускаемой погрешности определения действительных значений модуля коэффициента отражения от ± 0,4 до ± 1,3 %, пределы допускаемой погрешности определения фазы коэффициента отражения от 0,5 до 0,85 градусов, пределы допускаемой погрешности определения коэффициента передачи от ± 0,03 до ± 0,1 дБ, пределы допускаемой погрешности определения фазы коэффициента передачи от ± 0,3 до ± 2 градусов;

• - набор мер коэффициентов передачи и отражения 85054В (рег. № 53567-13), пределы допускаемой абсолютной погрешности измерений глубины погружения контакта «вилка» и «розетка» ±0,00127 мм, пределы допускаемой погрешности воспроизведения глубины погружения контакта: «вилка» (номинальное значение 5,2578 мм), минус 0,0762 мм, розетка (номинальное значение 5,2832 мм) 0,0762 мм;

• - набор мер коэффициентов передачи и отражения 85055A (рег. № 53567-13), диапазон

рабочих частот аттенюаторов 20 дБ и 50 дБ от 0 до 18 ГГц; пределы допускаемой абсолютной погрешности ослабления аттенюатора 20 дБ ± 0,75 дБ; пределы допускаемой абсолютной погрешности фазы коэффициента передачи аттенюатора 20 дБ ± 5,25°; пределы допускаемой абсолютной погрешности ослабления аттенюатора 50 дБ ± 2, 5дБ; пределы допускаемой абсолютной погрешности фазы коэффициента передачи аттенюатора 50 дБ ± 50,49°; отрезок воздушной линии с волновым сопротивлением 50 Ом: допускаемые значения внутреннего диаметра внешнего проводника 7,000 ± 0,004 мм; допускаемые значения внешнего диаметра внутреннего проводника 3,040  ±  0,025 мм; допускаемые значения длины внешнего _-0п_,0р₁оводника

124,873 ± 0,025 мм; допускаемые значения длины внутреннего проводника 124,873^-0,01 +0,002 мм; отрезок воздушной линии с волновым сопротивлением 25 Ом: допускаемые значения внутреннего диаметра внешнего проводника 7,000 ± 0,004 мм; допускаемые значения внешнего диаметра «d» внутреннего проводника 3,010 ± 0,008 мм; допускаемые значения внешнего диаметра «d1» внутреннего проводника 4,613 ± 0,005 мм; допускаемые значения длины «l1» внутреннего проводника 74,930 ± 0,019 мм; допускаемые значения длины «l2» внутреннего проводника 25,002 ± 0,05 мм; допускаемые значения длины внутреннего проводника 124,873^-0,01 +0,002 мм;

• - частотомер электронно-счетный 53150А (рег. № 61967-15), диапазон измерений частоты от 10 Гц до 20 ГГц; пределы основной допускаемой абсолютной погрешности измерений частоты при работе от внутреннего генератора ± (F10^-7 + AF), где F - частота сигнала, AF - разрешение по частоте, пределы относительной погрешности измерений частоты ± 10^-6;

- стандарт частоты рубидиевый FS 725 (рег. № 31222-06), пределы допускаемой относительной погрешности частоты: ± 5 • 10^-10 (за 1 год);

• - блок измерительный ваттметра N1913A (рег. № 57386-14) с преобразователем Е9304А опция H18 (рег. № 57387-14), диапазон частот от 9 кГц до 18 ГГц, пределы допускаемой погрешности измерений мощности ± 3,5 %;

• -  блок измерительный ваттметра Е4418В с преобразователем N8482A (рег. № 38915-08), диапазон частот от 100 кГц до 6 ГГц, пределы допускаемой погрешности измерений мощности ± 4,5 %;

• - приспособление для измерений линейности тракта Z5623A опция H010 - вспомогательное оборудование, значение устанавливаемой мощности контролируется Е4418В с преобразователем N8482A.

Изготовитель

Заявитель

Испытательный центр
