Номер по Госреестру СИ: 66559-17
66559-17 Аттенюаторы управляемые ступенчатые
(J7211A)
Назначение средства измерений:
Аттенюаторы управляемые ступенчатые J7211A (далее - аттенюаторы) предназначены для ослабления электромагнитных колебаний в коаксиальных трактах.
Внешний вид.
Аттенюаторы управляемые ступенчатые

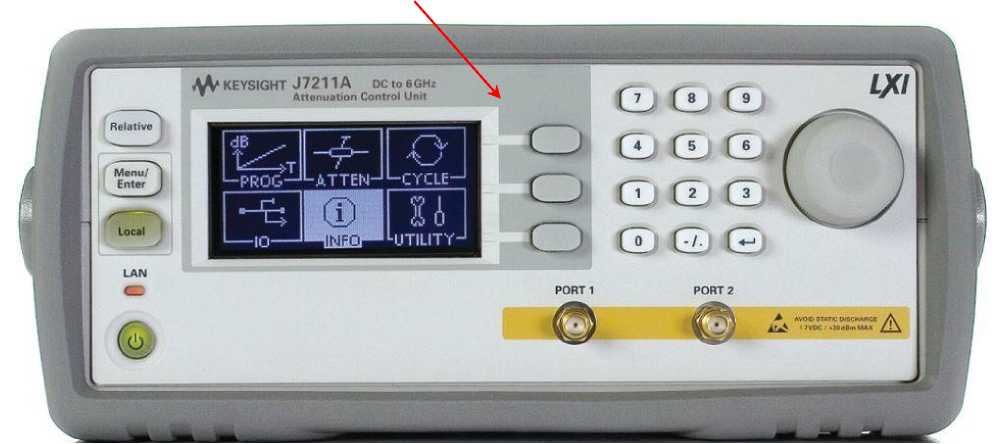

Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 158025
ID в реестре СИ - 380425
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Аттенюаторы управляемые ступенчатые, J7211А, J7211A,
Производитель
Изготовитель - Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd."
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 17
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений - 0
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1194 от 2020.07.14 ПРИКАЗ. О переоформлении свидетельства об утверждении типа средств измерений О внесении изменений в описание типа СИ Газоанализаторы стационарные Газконтроль
№193 от 2017.02.03 Об утверждении типов средств измерений
Наличие аналогов СИ: Аттенюаторы управляемые ступенчатые (J7211A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
66559-17 Аттенюаторы управляемые ступенчатые (J7211A) Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
83999-21 Расходомеры-счетчики ультразвуковые (УРСВ Взлет ПРЦ) АО "Взлет" (РОССИЯ г. Санкт-Петербург) |
|
66559-17 Аттенюаторы управляемые ступенчатые (J7211A) Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
84143-21 Аттенюаторы (АТ-18) АО "НТЦ Промтехаэро" (РОССИЯ г. Москва) |
Все средства измерений АО "НТЦ Промтехаэро"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
49412-12 02.04.2017 |
Генераторы сигналов, E8663D Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
56192-14 17.01.2019 |
Осциллографы, DSA-X 92004Q, DSA-X 92504Q, DSA-X 93304Q, DSA-X 95004Q, DSA-X 96204Q, DSO-X 92004Q, DSO-X 92504Q, DSO-X 93304Q, DSO-X 95004Q, DSO-X 96204Q Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
56409-14 05.02.2019 |
Источники питания постоянного тока, N6900, N7900 Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
2 года |
|
56557-14 20.02.2019 |
Анализаторы спектра, N9010A, N9020A, N9038A, N9000A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
56650-14 24.01.2024 |
Измерители LCR высокочастотные, 4294А Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
56691-14 24.01.2024 |
Преобразователи измерительные, E9321A, E9322A, E9323A, E9325A, E9326A, E9327A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
56692-14 24.01.2024 |
Преобразователи измерительные, U2021XA, U2022XA Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
56694-14 24.01.2024 |
Блоки измерительные ваттметров термисторных, N432A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
57163-14 |
Преобразователи измерительные, E4412A, E4413A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
57386-14 05.04.2024 |
Блоки измерительные ваттметров, E4416A, E4417A, N1911A, N1912A, N1913A, N1914A, N8262A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
57387-14 05.04.2024 |
Преобразователи измерительные, E9300A (Н24, Н25), E9301A, E9304A (Н18, Н19, Н20), E9300B, E9301B (Н01, Н50), E9300H, E9301H Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
57571-14 16.05.2024 |
Преобразователи измерительные, U2000A, U2000B, U2000H, U2001A, U2001B, U2001H, U2002A, U2002H, U2004A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
57572-14 04.06.2019 |
Измерители коэффициента шума, N8973A, N8974A, N8975A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
57788-14 02.07.2019 |
Источники питания постоянного тока, N8900 Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
2 года |
|
57974-14 23.07.2019 |
Преобразователи измерительные термисторные, 478A, 8478B Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
58125-14 18.08.2019 |
Генераторы сигналов, N5181А, N5182А Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
58375-14 15.07.2024 |
Преобразователи измерительные термоэлектрические ваттметров поглощаемой мощности, N8481А, N8481B, N8481H, N8482A, N8482B, N8482H, N8485A, N8486AR, N8486AQ, N8487A, N8488A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
58479-14 26.08.2024 |
Осциллографы, 86100D с модулями 54754А, 83496В, 86105С, 86105D, 86107A, 86108A, 86108B, 86112A, 86115D, 86116C, 86117A, 86118A, N1045A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
58501-14 25.09.2019 |
Анализаторы полупроводниковых приборов, B1500A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
2 года |
|
60079-15 11.03.2020 |
Генераторы сигналов, N5173B, N5183A, N5183B Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
60237-15 28.02.2025 |
Аттенюаторы ступенчатые ручные, 8494A, 8495A, 8496A, 8494B, 8495B, 8496B, 8495D Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
60239-15 28.02.2025 |
Аттенюаторы ступенчатые программируемые, 8494G, 8495G, 8496G, 8494H, 8495H, 8496H, 8495K, 8497K, 84904K, 84906K, 84907K, 84904L, 84906L, 84907L, 84904M, 84905M, 84908M Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
60449-15 14.04.2020 |
Осциллографы, DSOS054A, MSOS054A, DSOS104A, MSOS104A, DSOS204A, MSOS204A, DSOS254A MSOS254A, DSOS404A, MSOS404A, DSOS604A, MSOS604A, DSOS804A, MSOS804A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
60450-15 14.04.2020 |
Осциллографы цифровые, DSOX6002A, MSOX6002A, DSOX6004A, MSOX6004A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
60766-15 28.02.2025 |
Аттенюаторы, 8491А, 8491В, 8493А, 8493В, 8493С, 8498А, 8490D, 8490G Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
61315-15 11.08.2021 |
Анализаторы цепей векторные, E5063A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
61316-15 11.08.2021 |
Анализаторы цепей векторные, E5061B, E5072A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
61324-15 11.08.2021 |
Осциллографы, DSOZ204A, DSAZ204A, DSOZ254A, DSAZ254A, DSOZ334A, DSAZ334A, DSOZ504A, DSAZ504A, DSOZ594A, DSAZ594A, DSOZ634A, DSAZ634A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
61456-15 01.09.2021 |
PXIe генераторы сигналов, M9380A, M9381A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
61520-15 01.09.2021 |
Анализаторы логические с модулями, 16901A и 16902B (анализаторы) 16851A, 16852A, 16853A, 16854A, 16910A, 16911A, 16950B, 16951B, 16962A (модули) Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
62362-15 18.11.2025 |
Измерители RLC, E4990A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
62363-15 18.11.2025 |
Измерители RLC, E4982A, E4991B Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
62364-15 18.11.2025 |
Измерители RLC, E4980A, E4980AL Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
62724-15 16.12.2020 |
Осциллографы цифровые, DSO9064A, MSO9064A, DSO9104A, MSO9104A, DSO9254A, MSO9254A, DSO9404A, MSO9404A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
62725-15 16.12.2020 |
Осциллографы цифровые, DSO7012B, DSO7014B, MSO7012B, MSO7014B, DSO7032B, DSO7034B, MSO7032B, MSO7034B, DSO7052B, DSO7054B, MSO7052B, MSO7054B, DSO7104B, MSO7104B Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
62726-15 16.12.2020 |
Анализаторы электрических цепей векторные, E5071C Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
62979-15 31.12.2020 |
Анализаторы цепей векторные, Е5080А Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
63205-16 17.02.2021 |
Комплексы измерительные, N5531S Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
63371-16 11.03.2021 |
Мультиметры цифровые, 34465А, 34470А Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
64453-16 29.06.2021 |
Анализаторы сигналов, N9038A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
64455-16 29.06.2021 |
Аудиоанализаторы, U8903В Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
64456-16 29.06.2021 |
Осциллографы, DSOV084A, DSAV084A, MSOV084A, DSOV134A, DSAV134A, MSOV134A, DSOV164A, DSAV164A, MSOV164A, DSOV204A, DSAV204A, MSOV204A, DSOV254A, DSAV254A, MSOV254A, DSOV334A, DSAV334A, MSOV334A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
64457-16 29.06.2021 |
Анализаторы электрических цепей векторные модульные, М9370А, М9371А, М9372А, М9373А, М9374А, М9375А Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
66559-17 |
Аттенюаторы управляемые ступенчатые, J7211A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
72169-18 |
Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные, M9195B Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
72170-18 |
Мультиметры цифровые модульные , M9181A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
72171-18 |
Генераторы сигналов произвольной формы модульные, M3201A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
74846-19 |
Измеритель мощности с преобразователями мощности и блоком измерительным, N8488A (преобразователи мощности) и N1914A (блок измерительный) Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
74562-19 |
Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные, M9195B Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Кто поверяет Аттенюаторы (АТ-18)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "УПКБ "ДЕТАЛЬ" (1438) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "УПКБ "ДЕТАЛЬ" (1438) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ОАО "Уральское проектно-конструкторское бюро "Деталь" (1438) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "Научно-производственное предприятие "Радиосвязь" (RA.RU.311415) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО"НПП"РАДИОСВЯЗЬ" (RA.RU.311415) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Аттенюаторы (АТ-18)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФГУП РФЯЦ ВНИИТФ им. академика Е.И.Забабахина Челябинская область |
12150 | 12150 |
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, выполняет функции управления режимами работы, задания значений ослабления, взаимодействия с внешними устройствами по коммуникационным интерфейсам.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014 (класс риска “A” по WELMEC 7.2 Issue 5).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
J7211 Firmware |
|
Номер версии (идентификационный номер) |
A.00.04 и выше |
место пломбирования

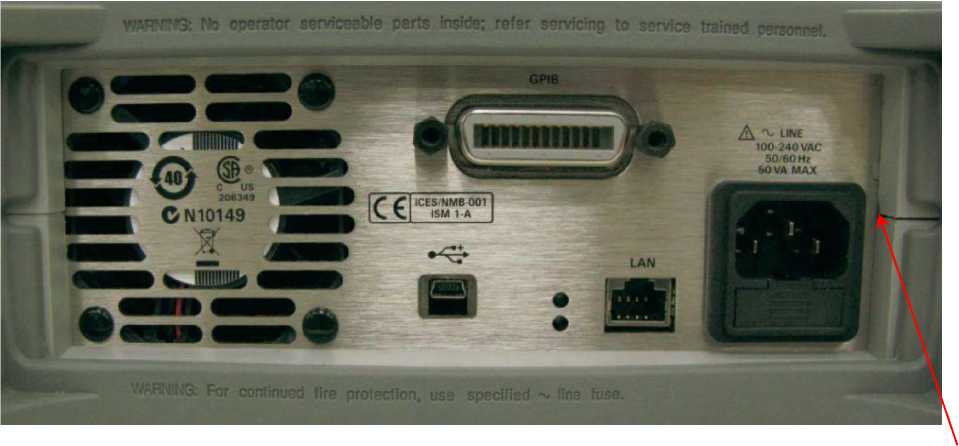

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Знак утверждения типа
Знак утверждения типананосится на переднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к аттенюаторам управляемым ступенчатым J7211A
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.851 -2013 ГСИ. Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц
ГОСТ Р МЭК 61326-1-2014 Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования
ГОСТ IEC 61010-1-2014 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
Поверка
Поверкаосуществляется по документу РТ-МП-4101-441-2016 «ГСИ. Аттенюаторы управляемые ступенчатые J7211A. Методика поверки», утвержденному ФБУ «Ростест-Москва» 14.12.2016 г.
Основные средства поверки представлены в таблице 5.
Таблица 5 - Средства поверки
|
Наименование |
Требуемые метрологические характеристики |
Статус эталона и обозначение документа на поверочную схему |
Рекомендуемый тип средства измерений, номер в реестре |
|
Установка для поверки аттенюаторов |
Абсолютная погрешность измерения ослабления от 1 до 80 дБ на частотах от 0,1 до 6 ГГц не более ±(0,1 + 0,008^A/Ao), где A -значение ослабления, Ao = 1 дБ |
Рабочий эталон ослабления электромагнитных колебаний 2 разряда по ГОСТ Р 8.851-2013 |
Приемник измерительный R&S FSMR50, рег. № 50678-12 |
|
Измеритель КСВН |
Относительная погрешность измерения КСВН от 1,1 до 2,0 на частотах от 0,1 до 6 ГГц не более ±20 % |
- |
Анализатор электрических цепей векторный R&S ZVA50, рег. № 48355-11 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится переднюю панель корпуса аттенюатора в виде наклейки (место нанесения показано на рисунке 1) и/или на свидетельство о поверке.
Изготовитель
Компания «Keysight Technologies Microwave Products (M) Sdn. Bhd.», Малайзия
Адрес: Bayan Lepas, Free Industrial Zone, 11900 Penang, Malaysia
Тел. 8-800-5009286
E-mail: tmo_russia@keysight.com
Заявитель
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»)
Адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 5
Тел./факс: +7(495)926-71-85
E-mail: post@actimaster.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., д. 31
Тел.: +7(499)544-00-00, +7(499)129-19-11; Факс: +7(499)129-99-96
E-mail: info@rostest.ru
Принцип действия аттенюаторов основан на поглощении (рассеивании) энергии проходящего от входа к выходу сигнала в коммутируемых резистивных секциях. Коммутация секций производится электромеханическими реле.
Конструктивно аттенюаторы выполнены в виде настольного моноблока, содержащего устройства управления и индикации, модуль с резистивными секциями, разъемы входа и выхода сигнала, разъемы сетевого питания и интерфейсов.
Управление аттенюаторами производится вручную с лицевой панели или по интерфейсам USB, LAN, GPIB.
Общий вид аттенюаторов с указанием места нанесения знака утверждения типа и знака поверки показан на рисунке 1, вид задней панели с обозначением места пломбировки от несанкционированного доступа представлен на рисунке 2.
место нанесения знака утверждения типа и знака поверки
Рисунок 1 - Общий вид средства измерений
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон частот, ГГц |
от 0,01 до 6,0 |
|
Диапазон ослабления, дБ |
от 0 до 121 |
|
Шаг установки ослабления, дБ |
1,0 |
|
Тип соединителей |
N |
|
КСВН, не более |
1,5 |
|
Начальное вносимое ослабление, не более, дБ |
2,5 |
|
Время на переключение, мс |
20 |
|
Максимальная мощность на входе, Вт |
1,0 |
|
Пределы допускаемой абсолютной погрешности ослабления, дБ | |
|
значения ослабления 1;2 дБ |
±0,3 |
|
значения ослабления 3; 4 дБ |
±0,4 |
|
значения ослабления 5; 6 дБ |
±0,5 |
|
значения ослабления от 7 до 10 дБ включ. |
±0,6 |
|
значения ослабления от 11 до 20 дБ включ. |
±0,7 |
|
значения ослабления от 21 до 40 дБ включ. |
................................................................................±1,2................................................................................ |
|
значения ослабления от 41 до 60 дБ включ. |
................................................................................±1,8................................................................................ |
|
значения ослабления от 61 до 80 дБ включ. |
±2,4 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры сети питания переменного тока | |
|
частота, Гц |
50 ±0,5 |
|
напряжение, В |
от 90 до 264 |
|
Потребляемая мощность, ВА, не более |
50 |
|
Габаритные размеры, мм | |
|
высота |
104 |
|
ширина |
233 |
|
глубина |
386 |
|
Масса, кг, не более |
3,8 |
|
Рабочие условия применения | |
|
температура окружающего воздуха, °C |
23 ±5 |
|
относительная влажность воздуха, %, не более |
95 |
|
Электромагнитная совместимость |
по ГОСТ Р МЭК 61326-1-2014 |
|
Безопасность |
по ГОСТ IEC 61010-1-2014 |
