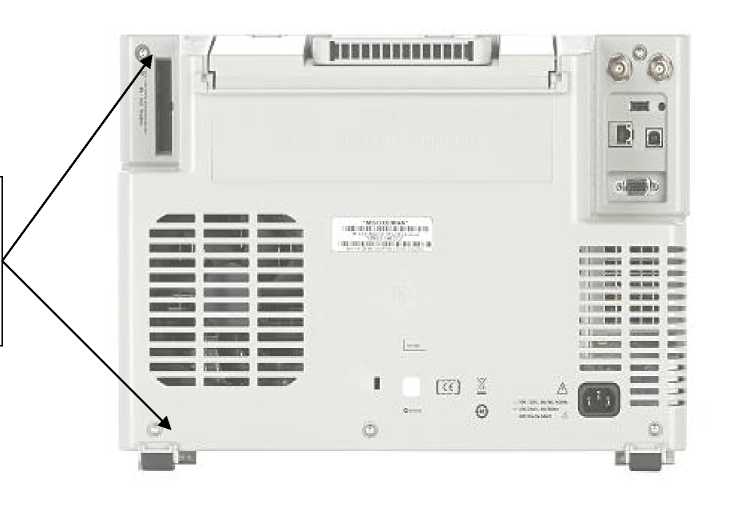

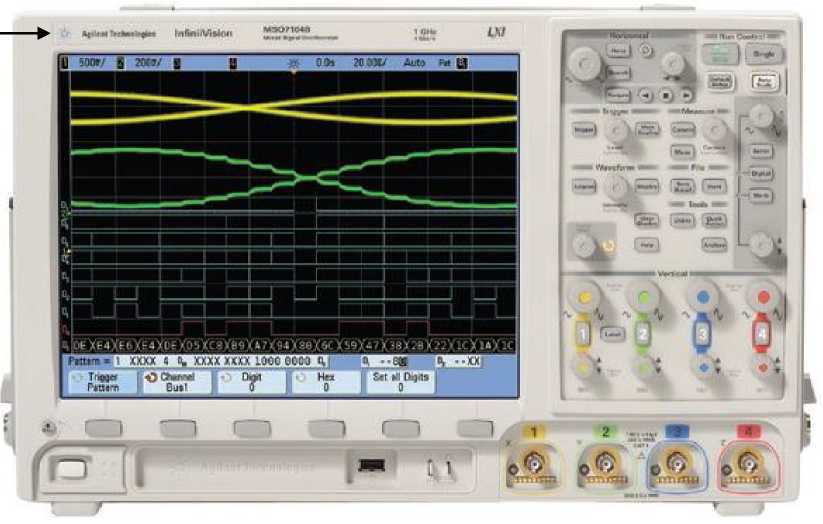

Наименование

Количество

Примечание

Осциллограф цифровой DSO7012B или DSO7014B, или MSO7012B, или MSO7014B, или DSO7032B, или DSO7034B, или MSO7032B, или MSO7034B, или DSO7052B, или DSO7054B, или MSO7052B, или MSO7054B, или DSO7104B, или MSO7104B

1 шт.

Модель по заказу

кабель питания

1 шт.

пробник (по числу каналов)

до 4 шт.

пробник цифровой (для модификаций MSOX)

1 шт.

по заказу

компакт-диск с документацией

1 шт.

Руководство по эксплуатации

1 шт.

Методика поверки. 651-15-45 МП

1 шт.

Характеристика

Значение

Число аналоговых входов

MSO/DSO70x2B

2

MSO/DSO70x4B

MSO/DSO7104B

4

Полоса пропускания по уровню минус 3 дБ, не менее

MSO/DSO701xB

100 МГц

MSO/DSO703xB

350 МГц

MSO/DSO705xB

500 МГц

MSO/DSO7104B

1 ГГц

Максимальная      частота

дискретизации

MSO/DSO701xB

MSO/DSO703xB

2 ГГц на каждый канал

MSO/DSO705xB

MSO/DSO7104B

4 ГГц на канал в режиме работы, когда одновременно включены каналы 1 или 2 и 3 или 4

Канал вертикального отклонения

Входной импеданс

1 МОм ± 1 %/14 пФ; 50 Ом ± 1,5 %

Диапазон         установки

коэффициентов отклонения (Коткл)

MSO/DSO701xB

MSO/DSO703xB

MSO/DSO705xB

от 2 мВ/дел до 5 В/дел (по входу 1 МОм и 50 Ом)

MSO/DSO7104B

от 2 мВ/дел до 5 В/дел (по входу 1 МОм)

от 2 мВ/дел до 1 В/дел (по входу 50 Ом)

Диапазон       напряжения

смещения (Цсмент)

± 5 В для диапазона КОТКЛ от 2 мВ/дел до 10 мВ/дел

± 20 В для диапазона КОТКЛ от 10 мВ/дел до 200 мВ/дел

± 75 В для диапазона К_ОТКЛ от 200 мВ/дел до 5 В/дел

Предел допускаемой абсолютной погрешности коэффициента отклонения на постоянном токе, В

± (0,02 • К_Ш • К_откл), где К_Ш - коэффициент шкалы, равный: 16 для значений КОТКЛ = 1 мВ/дел;

32 для значений КОТКЛ = 2мВ/дел;

8 для всех остальных значений К_ОТКЛ

Характеристика

Значение

Предел допускаемой абсолютной погрешности установки напряжения смещения Ди_СМЕщ, В

± (0,1 • Коткл + 0,002 + 0,005 • исмЕщ) при Коткл < 200 мВ/дел

± (0,1 • Коткл + 0,002 + 0,015 • исмЕщ) при Коткл > 200 мВ/дел

Предел допускаемой абсолютной погрешности измерения напряжения одним маркером, В

± (0,02 • Кш • Коткл + ДисмЕЩ + 0,02 • Кш • Коткл)

Предел допускаемой абсолютной погрешности измерения напряжения двумя маркерами, В

± (0,02 • Кш • Коткл + 0,004 • Кш • Коткл)

При расчёте предела погрешности измерения напряжения для значения коэффициента отклонения 2 мВ/дел принимают КОТКЛ = 0,004 В для моделей осциллографов, работающих в диапазоне от 350 МГц до 1 ГГц.

Канал горизонтального отклонения

Диапазон         установки

коэффициентов развёртки (Тр)

MSO/DSO701xB

MSO/DSO703xB

от 2 нс/дел до 50 с/дел

MSO/DSO705xB

от 1 нс/дел до 50 с/дел

MSO/DSO7104B

от 500 пс/дел до 50 с/дел

Предел        допускаемой

относительной погрешности по частоте внутреннего опорного генератора, %

± (15 + 2 • Т_в) • 10^-6, где Т_в - время в годах, прошедшее с даты выпуска осциллографа

Предел        допускаемой

абсолютной погрешности измерения       временных

интервалов с помощью маркера     на     одном

аналоговом входе, с

± (0,000015 • Тизм + 0,001 • Тр + 2 • 10 ¹¹), где Тизм -величина измеренного интервала времени, с

Предел        допускаемой

абсолютной погрешности измерения       временных

интервалов с помощью маркера     на     разных

аналоговых входах, с

± (0,000015 • Тизм + 0,001 • Тр + 4 • 10^-11), где Тизм -величина измеренного интервала времени, с

Предел        допускаемой

абсолютной погрешности измерения       временных

интервалов с помощью маркера      на      входе

логического анализатора, с

± (0,00005 • Т_изм + 0,001 • Т_р + 1 • 10^-9), где Т_изм - величина измеренного интервала времени, с

Синхронизация

Виды запуска

автоматический, ждущий, однократный, принудительный

Источники синхросигнала

любой из входных каналов, сеть, внешний

Диапазон уровня входного сигнала внутренней синхронизации, делений

± 6

Характеристика

Значение

Минимальный     уровень

входного сигнала внутренней

синхронизации

5 мВ или 1 деление при К_ОТКЛ < 10 мВ/дел

0,6 деления при К_ОТКЛ > 10 мВ/дел

Минимальный     уровень

входного сигнала внешней синхронизации

Для предела ± 1 В:

100 мВ в диапазоне частот входного сигнала от 0 до

100 МГц Для предела ± 8 В:

250 мВ в диапазоне частот входного сигнала от 0 до

100 МГц

500 мВ в диапазоне частот входного сигнала от 100 МГц до

1 ГГц

Логический анализатор

Число цифровых  входов

логического анализатора

16 (модификации MSO)

Входной    импеданс    на

наконечнике пробника

100 кОм ± 2 %/8 пФ

Разрешение по вертикали

1 бит

Пороговые         уровни

срабатывания

TTL (+ 1,4 В); CMOS (+ 2,5 В); ESL (- 1,3 В) или устанавливаемый пользователем

Пределы установки уровня срабатывания

± 8 В с шагом 10 мВ

Пределы допускаемой абсолютной погрешности установки уровня срабатывания

± (0,03 •Un + 100 мВ), где U_n - установленный уровень срабатывания

Максимальное      входное

напряжение

± 40 В(пиковое)

Общие технические характеристики

Напряжение и частота сети электропитания

От 100 до 240 В при частоте 50/60 Гц; От 100 до 132 В при частоте 50/60/400 Гц

Мощность, потребляемая от сети питания

Не более 120 В^А

Г абаритные размеры, мм

454x275x156

Масса

5,9 кг

Рабочие            условия

применения:

• - температура окружающего воздуха

• -  относительная влажность воздуха

от 15 до 25 °С

до 85 %
