Номер по Госреестру СИ: 57386-14
57386-14 Блоки измерительные ваттметров
(E4416A, E4417A, N1911A, N1912A, N1913A, N1914A, N8262A)
Назначение средства измерений:
Блоки измерительные ваттметров E4416A, E4417A, N1911A, N1912A, N1913A, N1914A, N8262A (далее - блоки измерительные) предназначены для измерений средней, пиковой и мгновенной мощности ВЧ и СВЧ колебаний в комплекте с преобразователями измерительными, а также измерений временных характеристик сигналов.
Внешний вид.
Блоки измерительные ваттметров
Рисунок № 1
Внешний вид.
Блоки измерительные ваттметров
Рисунок № 2
Внешний вид.
Блоки измерительные ваттметров
Рисунок № 3
Внешний вид.
Блоки измерительные ваттметров
Рисунок № 4
Внешний вид.
Блоки измерительные ваттметров
Рисунок № 5
Внешний вид.
Блоки измерительные ваттметров
Рисунок № 6
Внешний вид.
Блоки измерительные ваттметров
Рисунок № 7
Внешний вид.
Блоки измерительные ваттметров
Рисунок № 8
Внешний вид.
Блоки измерительные ваттметров
Рисунок № 9
Внешний вид.
Блоки измерительные ваттметров
Рисунок № 10
Программное обеспечение
Программное обеспечение (далее - ПО) блока измерительного представляет собой специализированную программную среду, установленную на встроенный контроллер блока измерительного.
Версия ПО идентифицируется визуально при отображении номера версии на индикаторном экране блока измерительного или внешней ПЭВМ при выполнении команды отображения справочных сведений о блоке измерительном. Производителем не предусмотрен иной способ идентификации программного и микропрограммного обеспечения.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Метрологически значимая часть встроенного микропрограммного ПО записана в ПЗУ встроенного контроллера.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные (признаки) метрологически значимой части ПО
Наименование ПО |
Идентификационное наименвание ПО |
Номер версии (идентификаци онный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
Power Meter Firmware Upgrade |
Программное обеспечение для блока измерительного ваттметра E4416A |
Версия не ниже A1.05.03 |
- |
- |
Power Meter Firmware Upgrade |
Программное обеспечение для блока измерительного ваттметра E4417A |
Версия не ниже A2.05.03 |
- |
- |
Power Meter Firmware Upgrade |
Программное обеспечение для блока измерительного ваттметра N1911A (или N1912A) |
Версия не ниже A.05.05 |
- |
- |
Power Meter Firmware Upgrade |
Программное обеспечение для блока измерительного ваттметра N1913A (или N1914A) |
Версия не ниже A01.08 |
- |
- |
Power Meter Firmware Upgrade |
Программное обеспечение для блока измерительного ваттметра N8262A |
Версия не ниже A.05.05 |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286 - 2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации блоков измерительных типографским или компьютерным способом и на корпус блока измерительного в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Блоки измерительные ваттметров E4416A, E4417A, N1911A, N1912A, N1913A, N1914A, N8262A. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к блокам измерительным ваттметров E4416A, E4417A, N1911A, N1912A, N1913A, N1914A, N8262A ГОСТ 13317 - 89 Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры.
Техническая документация фирмы - изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом 651-13-66 МП «Инструкция. Блоки измерительные ваттметров E4416A, E4417A, N1911A, N1912A, N1913A, N1914A, N8262A. Методика поверки» утвержденным первым заместителем генерального директора -заместителем по научной работе ФГУП «ВНИИФТРИ» в феврале 2014 г.
Основные средства поверки:
-
- набор мер коэффициентов передачи и отражения 85054B для соединителей N-типа (рег. № 53566-13): пределы допускаемой абсолютной погрешности измерений глубины погружения контакта соединителей вилка и розетка ± 0,00127 мм; пределы допускаемой погрешности определения действительных значений модуля коэффициента отражения от ± 0,8 до ± 1,4 %, пределы допускаемой погрешности определения фазы коэффициента отражения от 0,5° до 1,5°, пределы допускаемой погрешности определения коэффициента передачи от ± 0,03 до ± 0,1 дБ, пределы допускаемой погрешности определения фазы коэффициента передачи от ± 0,3° до ± 2°;
-
- преобразователь измерительный N8482A с опцией CFT с кабелем 11730А;
-
- преобразователь измерительный N1921 А с кабелем N1917A;
-
- преобразователь измерительный Е9321А с кабелем E9288;
-
- калибратор мощности Agilent 11683А (рег. № 22806-02): выходное напряжение в соответствии с поверяемыми отметками измерителей мощности 3, 10, 30, 100 и 300 мкВт; 1, 3, 10, 30 и 100 мВт; пределы допускаемой погрешности установки дискретных значений выходного напряжения ± 0,25 %;
-
- частотомер электронно-счетный 53152А (рег. № 26949-10): диапазон измерений частоты от 10 Гц до 46 ГГц; пределы основной допускаемой абсолютной погрешности измерений частоты при работе от внутреннего генератора ± (F40-7 + AF), где F - частота сигнала, AF - разрешение по частоте, пределы относительной погрешности измерений частоты ± 10-6;
-
- стандарт частоты рубидиевый FS 725 (рег. № 31222-06): пределы допускаемой относительной погрешности частоты: ± 5 • 10-11 (при выпуске из производства); ± 5 • 10-11 (за месяц); ± 5 • 10-10 (за 1 год);
-
- ваттметр поглощаемой мощности М3-54, аттестованный в качестве рабочего эталона на частоте 50 МГц и значении поглощаемой мощности 1 мВт с погрешностью аттестации по коэффициенту калибровки не более 0,2 %;
-
- измеритель мощности с блоком измерительным E4419B и измерительным преобразователем 8481D (в комплекте с аттенюатором 11708А 30 дБ), (рег. № 38915-08): диапазон измеряемых значений мощности от минус 70 до минус 20 дБ относительно 1 мВт, пределы допускаемой относительной погрешности измерений мощности ± 0,16 %, диапазон рабочих частот от 0,01 до 18 ГГц;
-
- генератор импульсов 81130А (рег. № 36972-08) с установленными выходными модулями 81131 А (2 шт.), (диапазон частот от 1 кГц до 400 МГц, пределы допускаемой абсолютной погрешности ± 10-4 f, где f - установленное значение частоты; длительность импульса от 1,25 нс до 5,9 мкс, пределы допускаемой абсолютной погрешности ± (10-4 т + 0,2) нс, где т - установленное значение длительности импульса; длительность фронта и спада 0,8 нс);
-
- мультиметр цифровой 34410А (рег. № 43805-11), диапазон измерений постоянного напряжения до 1 кВ, пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока ± (0,00005 • ии + 0,000035 • ип) в диапазоне измеряемых значений напряжения до 100 мВ, ± (0,000035 • ии + 0,000007 • ип) в диапазоне измеряемых значений напряжения до 1 В, ± (0,00003 • ии + 0,000005 • ип) в диапазоне измеряемых значений напряжения до 10 В, ± (0,00004 • ии + 0,000006 • ип) в диапазоне измеряемых значений напряжения до 1000 В, где ии - измеренное значение, ип - предел измерений, диапазон измерений сопротивления постоянному току до 1000 МОм, пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току ± (0,0001 • Rи + 0,00004 • Rn) в диапазоне значений до 100 Ом, ± (0,00012 • Rи + 0,00001 • Rn) в диапазоне значений до 1 МОм, где Rи - результат измерений, Rn - предел измерений;
-
- анализатор электрических цепей векторный Agilent E5071C (рег. № 45997-10): диапазон рабочих частот от 0,01 до 4,5 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот до 3 ГГц ± 0,025, в диапазоне частот до 4,5 ГГц ± 0,035;
-
- делитель мощности 11667A (рег. № 22805-02), рабочий диапазон частот от 0 до 18 ГГц, вносимое ослабление 7 дБ, пределы допускаемой погрешности деления входного сигнала в диапазоне частот до 4 ГГц ± 0,15 дБ.
Изготовитель
Компания «Keysight Technologies Microwave Products (M) Sdn.Bhd.», МалайзияBayan Lepas Free Industrial Zone
PG 11900 Bayan Lepas
Penang Malaysia
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 526-63-00, факс: (495) 526-52-68
E-mail: office@vniiftri,ru
Принцип действия блоков измерительных основан на аналого-цифровом преобразовании сигналов с выхода преобразователя измерительного с частотой дискретизации от 20 МГц до 100 МГц (в зависимости от типа блока измерительного), его последующей цифровой обработке встроенной ЭВМ, вычислении амплитудных и временных характеристик, а также визуализации результатов измерений на экране блока измерительного или внешней ПЭВМ.
Встроенная ЭВМ блока измерительного осуществляет управление работой узлов и составных частей блока, управление работой преобразователей измерительных: установку режимов измерений, калибровки, установки нуля и полосы пропускания. После аналогоцифрового преобразования сигнала с выхода преобразователя измерительного встроенная ЭВМ блока выполняет вычисление значений энергетических и временных характеристик СВЧ сигнала с учетом поправок, хранящихся в ППЗУ преобразователя или в ППЗУ блока измерительного, а также представление полученной информации на экране блока измерительного или внешней ПЭВМ и обмен данными с другими устройствами.
Конструктивно блоки измерительные E4416A, E4417A, N1911A, N1912A, N1913A, N1914A представляют собой моноблок, на передней панели которого расположены органы управления, жидкокристаллический индикаторный экран, 1 или 2 входа для подключения преобразователей измерительных, выход сигнала калибратора. На задней панели расположены соединители для подключения кабелей интерфейсов USB, LAN, RS232/422, GPIB, выходы опорного генератора и триггеров, сервисный разъем DE-9 и разъем для подключения кабеля питания.
Блоки измерительные N8262A отличаются отсутствием жидкокристаллического экрана и предназначены для работы с внешней ПЭВМ с установленным программным пакетом Agilent IO Libraries Suite ПО Synthetic Instrument Finder и Power Meter GUI. Требования к ПЭВМ приведены в таблице 1.
Таблица 1 - Требования к ПЭВМ
Процессор: |
Стационарная ПЭВМ: не хуже 1.3 GHz Pentium® IV Ноутбук: не хуже 900 MHz Pentium M |
Оперативная память: |
не менее 256 MB для Windows XP не менее 1 GB для Windows Vista или Windows 7 |
Жесткий диск: |
не менее 1,5 ГБ |
Операционная система: |
Windows XP Professional Service Pack 2 (32 бит); Windows Vista (32 или 64 бит); Windows 7 (32 или 64) бит. |
Порты ввода/вывода информации: |
ПЭВМ должна обеспечивать работу не менее чем по одному из перечисленных интерфейсов: - USB; - LAN. |
Дополнительные устройства |
клавиатура, мышь, монитор, CD-ROM |
Разрешение экрана |
не менее 1024 x 768 |
Блоки измерительные N1913A, N1914A имеют возможность работы от встроенного аккумулятора.
Внешний вид блоков измерительных, место нанесения обозначения типа, место пломбировки от несанкционированного доступа и место нанесения знака приведены на рисунках 1 - 10.
Рисунок 1 - Внешний вид блока измерительного E4417A
Рисунок 2 - Внешний вид блока измерительного N1912A
Рисунок 3 - Внешний вид блока измерительного N1913A
Рисунок 4 - Внешний вид блока измерительного N1914A
Г: Лц|»1
Рисунок 5 - Внешний вид блока измерительного N8262A
место пломбировки
место нанесения знака об утверждении типа
место нанесения маркировки
Рисунок 6 - Вид блока измерительного снизу
.■"•■Я ЗЯ
-

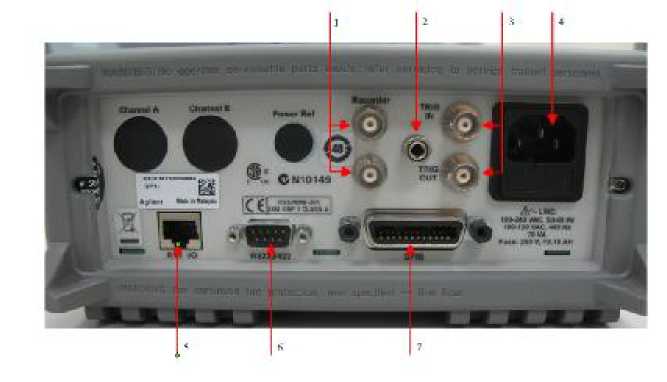

1 - BNC соединители вывода напряжения постоянного тока, пропорционального значению измеряемой мощности;
-
2 - клемма для подключения заземления;
-
3 - BNC соединители вход внешней синхронизации ТТЛ уровня;
-
4 - разъем для подключения кабеля питания;
-
5 - 7 - разъемы подключения кабелей интерфейсов приема-передачи цифровых данных (LAN, RS232/422 и GPIB соответственно)
Рисунок 7 - Вид блока измерительного E4417A сзади
-
1 - клемма для подключения заземления;
-
2 - BNC соединители вывода напряжения постоянного тока, пропорционального значению измеряемой мощности;
-
3 - разъем для подключения кабеля питания;
-
4 - BNC соединители вход внешней синхронизации ТТЛ уровня;
-
6 - разъем DE-9 для настройки и обслуживания блоков;
5, 7, 8 - разъемы подключения кабелей интерфейсов приема-передачи цифровых данных (USB, LAN и GPIB соответственно)
Рисунок 8 - Вид блока измерительного N1912A сзади
-
1 - 15-контактный субминиатюрный разъём для подключения аналоговых мониторов по стандарту VGA (опционально);
-
2 - клемма для подключения заземления;
3, 7 - 9 - разъемы подключения кабелей интерфейсов приема-передачи цифровых данных (LAN, RS232/422 и GPIB соответственно)
4 - BNC соединители вывода напряжения постоянного тока, пропорционального значению измеряемой мощности;
-
5 - разъем для подключения кабеля питания;
-
6 - BNC соединители вход внешней синхронизации ТТЛ уровня
Рисунок 9 - Вид блока измерительного N1914A сзади
-
1 - разъем подключения кабеля интерфейса приема-передачи цифровых данных (LAN);
-
2 - клемма для подключения заземления;
-
3 - разъем для подключения кабеля питания.
Рисунок 10 - Вид блока измерительного N8262A сзади
Комплект поставки включает:
-
- блок измерительный ваттметра E4416A, или E4417A, или N1911A, или N1912A, или N1913A, или N1914A или N8262A (по заказу) - 1 шт.;
-
- кабель питания - 1 шт.;
-
- комплект эксплуатационной документации - 1 шт.;
-
- CD-диск с программным обеспечением - 1 шт.;
-
- методика поверки - 1 шт.
блоков измерительных приведены в таблицах 3 и 4.
Таблица 3 - блоков измерительных
Наименование характеристики |
Значение характеристики | ||||||
Модификация блока измерительного | |||||||
E4416A |
E4417A |
N1911A |
N1912A |
N1913A |
N1914A |
N8262A | |
Количество измерительных каналов |
1 |
2 |
1 |
2 |
1 |
2 |
2 |
Номинальное значение частоты опорного генератора |
10 МГц |
10 МГц |
- |
10 МГц | |||
Границы допускаемой относительной погрешности установки частоты опорного генератора |
± Г10-4 |
± Г10-5 |
- |
± 1М0-5 | |||
КСВН выхода калибратора, не более
|
1,06 1,08 * |
1,08 1,08 |
1,08 1,08 |
1,08 1,08 | |||
Тип коаксиального соединителя выхода калибратора |
N тип, розетка | ||||||
Границы инструментальной погрешности, не более
в нормальных условиях эксплуатации в рабочих условиях эксплуатации |
± 0,02 дБ ± 0,8 % ± 1,7 % |
- |
- |
- | |||
Номинальное значение выходной мощности калибратора, мВт |
1 | ||||||
Границы допускаемой относительной погрешности установки выходной мощности сигнала калибратора
|
± 0,5 % ± 0,9 % |
± 0,4 % ± 1,5 % |
± 0,4 % ± 1,2 % |
± 0,4 % ± 1,5 % | |||
Г раницы абсолютной погрешности установки нуля |
± 76,40 нВт |
- |
- |
- | |||
Границы допускаемой относительной погрешности установки нуля
|
- |
± 0,0000175 % ± 0,015 % |
± 0,0000175 % |
± 0,0000175 % ± 0,015 % |
Наименование характеристики |
Значение характеристики | |||
Модификация блока измерительного | ||||
E4416A E4417A |
N1911A N1912A |
N1913A N1914A |
N8262A | |
Границы нелинейности амплитудной характеристики
|
- |
± 0,5 % ± 0,8 % |
± 0,5 % |
± 0,5 % ± 0,8 % |
Время нарастания и спада переходной характеристики в полосе пропускания 30 МГц, не более |
- |
13 нс |
- |
13 нс |
Масса, кг, не более |
4,0 4,1 |
3,5 3,7 |
3,6 3,7 |
3,5 |
Г абаритные размеры (длина х высота х ширина), мм |
348,3 х 88,5 х 212,6 |
348,3 х 88,5 х 212,6 |
348,3 х 88,5 х 212,6 |
420,3 х 44,2 х 212,6 |
* для опции 003 |
Таблица 4 - Условия эксплуатации и хранения блоков измерительных
Модификация блока измерительного |
Нормальные условия эксплуатации |
Рабочие условия эксплуатации |
Напряжение питания от сети переменного тока |
Потребляемая мощность, Вт, не более |
E4416A, E4417A |
Температура: от 20 до 26 °С Относительная влажность воздуха: от 15 до 95 % Атмосферное давление: от 84 до 106 кПа |
Температура: от минус 5 до 60 °С Относительная влажность воздуха до 95 % при 40 °С |
от 85 до 264 В частотой от 47 до 400 Гц |
14 |
N1911A |
Температура: от 15 до 35 °С Относительная влажность воздуха: от 15 до 95 % Атмосферное давление: от 84 до 106 кПа |
от 90 до 264 В частотой от 47 до 63 Гц и 400 Гц |
30 | |
N1912A |
500 | |||
N1913A, N1914A |
50 | |||
N8262A |
от 220 до 240 В частотой от 50 до 60 Гц от 100 до 120 В частотой от 400 до 440 Гц |
50 |
