62362-15 Измерители RLC
(E4990A)
Назначение средства измерений:
Измерители RLC E4990A (далее - измерители) предназначены для измерения полного электрического сопротивления (импеданса).
Внешний вид.
Измерители RLC
Рисунок № 1
Внешний вид.
Измерители RLC
Рисунок № 2
Внешний вид.
Измерители RLC
Рисунок № 3
Программное обеспечение
Программное обеспечение (ПО) предназначено для управления работой измерителей.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные (признаки) ПО приведены в таблице 2.
Таблица 2
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
E4990A Application Software Revision |
Номер версии (идентификационный номер) ПО |
не менее А.02.00 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода | |
Алгоритм вычисления идентификатора ПО |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на корпуса блоков генератора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Измерители RLC E4990A. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям RLC E4990A
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу 651-15-09 «Инструкция. Измерители RLC E4990A. Методика поверки», утвержденному первым заместителем генерального Директора - заместителя по научной работе ФГУП «ВНИИФТРИ» в сентябре 2015 г.
Основные средства поверки:
- частотомер электронно-счетный 53150А, рег. № 26949-10, диапазон измерения частот от 10 Гц до 20 ГГц, пределы допускаемой погрешности ± 1 •IO-8;
-
- мультиметр 3458А(Рег. № 25900-03): диапазон измерений напряжения переменного тока от 10 мВ до 1000 В, диапазон частот от 1 Гц до 10 МГц, пределы допускаемой погрешности измерений напряжения ±0,03%.
-
- меры сопротивления Е1-5 (Рег.№8175-81) номинальные значения сопротивлений, Ом: 1, 10, 100, 103, 104, тангенс угла фазового сдвига на частоте 1 МГц: ±2-10-3, основная погрешность действительных значений сопротивления ±0,1 %
-
- меры сопротивления переменного тока МС 01 (Госреестр.№ 51137-12), номинальные значения сопротивления 0,1 Ом, диапазон рабочих частот от 0 до 10 кГц, пределы допускаемой основной погрешности ± (0,03 -0,1) %
-
- меры емкости образцовые Р597 (Госреестр № 2684-70), диапазон рабочих частот от 40 Гц до 100 кГц, диапазон электрической емкости от 1 пФ до 1 мкФ, пределы допускаемой погрешности аттестации от 0,02 до 0,12 %
-
- набор мер емкости образцовых 3-го разряда Е1-3 (Госреестр № 8174-88), диапазон рабочих частот от 100 кГц до 30 МГц, диапазон емкости от 100 пФ до 1000 пФ, пределы допускаемой погрешности аттестации ± (0,02 - 0,2) %.
Изготовитель
Компания «Keysight Technologies Microwave Products (M) Sdn.Bhd.», Малайзия Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang, Malaysia hhtp://www.keysight.comКонструктивно измеритель представляет собой моноблок, на лицевой панели которого расположены дисплей, функциональные клавиши и измерительные разъёмы. Функциональные клавиши служат для выбора пределов измерения и специальных функций при измерениях.
Измерители оборудованы стандартными интерфейсами GPIB, LAN и USB.
Принцип измерения измерителей основан на формировании тестового сигнала и его анализе после прохождения через объект измерения, с последующим вычислением импеданса и его составляющих на основании вносимых изменений в тестовый сигнал объектом измерения. Измерители с опцией 001 обеспечивают расширенный диапазон уровней тестовых сигналов и возможность измерений со смещением до ± 40 В.
Функциональные возможности измерителей определяются составом опций и аксессуаров, входящих в комплект измерителей. Состав опций приведен в таблице 1.
Таблица 1
Обозначение |
Назначение опции |
E4990A |
Описание на русском |
E4990A-120 |
RLC метр с диапазоном частот от 20 Гц до 120 МГц |
E4990A- 050 |
RLC метр с диапазоном частот от 20 Гц до 50 МГц |
E4990A- 030 |
RLC метр с диапазоном частот от 20 Гц до 30 МГц |
E4990A- 020 |
RLC метр с диапазоном частот от 20 Гц до 20 МГц |
E4990A- 010 |
RLC метр с диапазоном частот от 20 Гц до 10 МГц |
E4990A-1E5 |
Высокостабильный опорный генератор |
E4990A-001 |
Улучшенная скорость измерения |
E4990AU-1E5 |
Высокостабильный опорный генератор |
E4990AU-020 |
Модернизация частотного диапазона с 10 МГц до 20 МГц |
E4990AU-030 |
Модернизация частотного диапазона с 10 МГц до 30 МГц |
E4990AU-050 |
Модернизация частотного диапазона с 10 МГц до 50 МГц |
E4990AU-120 |
Модернизация частотного диапазона с 10 МГц до 120 МГц |
E4990AU-031 |
Модернизация частотного диапазона с 20 МГц до 30 МГц |
E4990AU-051 |
Модернизация частотного диапазона с 20 МГц до 50 МГц |
E4990AU-121 |
Модернизация частотного диапазона с 20 МГц до 120 МГц |
E4990AU-052 |
Модернизация частотного диапазона с 30 МГц до 50 МГц |
E4990AU-122 |
Модернизация частотного диапазона с 30 МГц до 120 МГц |
E4990AU-123 |
Модернизация частотного диапазона с 50 МГц до 120 МГц |
E4990AU-001 |
Улучшенная скорость измерения |
Внешний вид измерителей приведен на рисунке 1.
При оформлении внешнего вида измерителей могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
i
LiG
S
Место нанесения знака утверждения типа

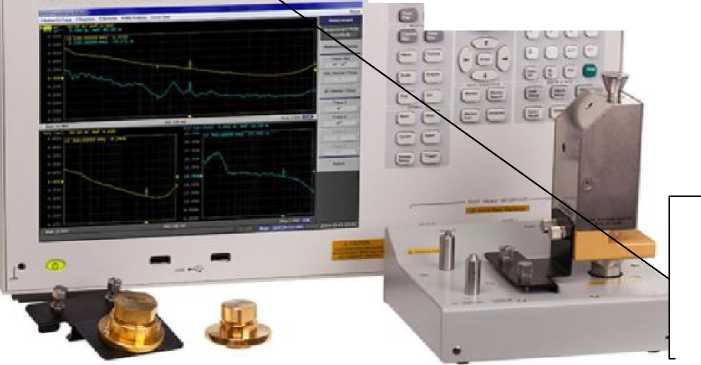

Рисунок 1 - Внешний вид измерителей и место нанесения знака утверждения типа
Место пломби-
рования от
доступа
«•»«*<

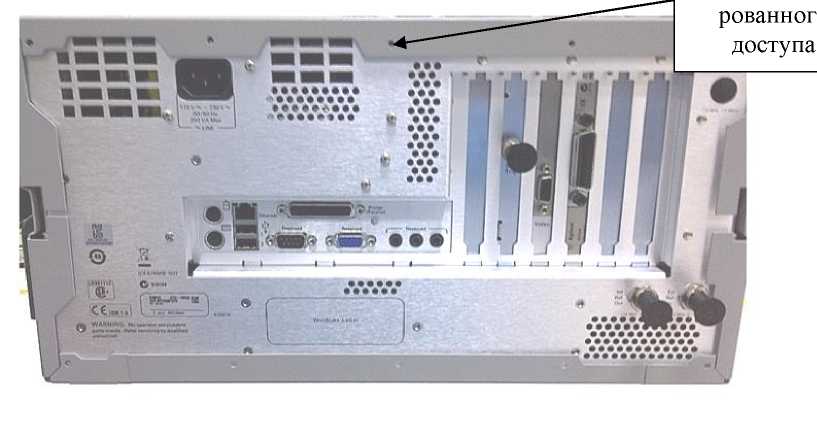

Рисунок 2 - Место пломбирования от несанкционированного доступа
Комплект поставки измерителей приведен в таблице 5.
Таблица 5
Наименование |
Количество |
Примечание |
Измеритель RLC Е4990А |
1 шт. | |
Руководство по эксплуатации |
1 шт. | |
Методика поверки |
1 шт. | |
E4990A-1CM/5063-9216 Набор для монтажа в стойку |
1 компл. |
по заказу |
E4990A-1CN/5063-9229/E4990-20001 Ручки на передней панели |
1 компл. |
по заказу |
E4990A-1CP/5188-4430/E4990-20001 Набор для монтажа в стойку и ручки на передней панели |
1 компл. |
по заказу |
E4990A-810 Клавиатура |
1 шт. |
по заказу |
E4990A-820 Мышь |
1 шт. |
по заказу |
42090A Мера холостого хода (ХХ) 4-х проводная для калибровки RLC-метров |
1 шт. | |
42091A Мера короткого замыкания (КЗ) 4-х проводная для калибровки RLC-метров |
1 шт. | |
16034E Устройство для измерения чип - компонентов |
1 шт. |
по заказу |
16034G Устройство для измерения чип - компонентов |
1 шт. |
по заказу |
16034H Устройство для измерения чип - компонентов |
1 шт. |
по заказу |
16044A У стройство для измерения чип - компонентов |
1 шт. |
по заказу |
16047A Тестовое приспособление |
1 шт. |
по заказу |
16047D Тестовое приспособление |
1 шт. |
по заказу |
16047E Тестовое приспособление |
1 шт. |
по заказу |
16048A Щупы |
1 комплект |
по заказу |
16048D Щупы |
1 комплект |
по заказу |
16048E Щупы |
1 комплект |
по заказу |
16048H Четырехпроводный кабель длиной 2 м |
1 шт. |
по заказу |
16334A Пинцет |
1 шт. |
по заказу |
16089A Зажимы Кельвина |
1 комплект |
по заказу |
Наименование |
Количество |
Примечание |
16089B Зажимы Кельвина |
1 комплект |
по заказу |
16089C Зажимы для микросхем |
1 комплект |
по заказу |
16089D Зажимы типа "крокодил" |
1 комплект |
по заказу |
16089E Зажимы Кельвина |
1 комплект |
по заказу |
16092A Устройство для измерения двухвыводных компонентов и чип - компонентов. |
1 комплект |
по заказу |
16190АНабор для калибровки LCR-метров (меры ХХ, нагрузка 50 Q, воздушная линия с ХХ и воздушная линия с КЗ) |
1 комплект |
по заказу |
16192A У стройство для измерения чип - компонентов |
1 шт. |
по заказу |
16194A У стройство для измерения чип - компонентов |
1 шт. |
по заказу |
16196A У стройство для измерения чип - компонентов |
1 шт. |
по заказу |
16196B У стройство для измерения чип - компонентов |
1 шт. |
по заказу |
16196C У стройство для измерения чип - компонентов |
1 шт. |
по заказу |
16196D У стройство для измерения чип - компонентов |
1 шт. |
по заказу |
16197A Устройство для измерения чип - компонентов |
1 шт. |
по заказу |
16197A Орт. 001 Устройство для измерения чип - компонентов |
1 шт. |
по заказу |
16065A Приспособление для подачи внешнего напряжения смещения |
1 шт. |
по заказу |
16451B Тестовое приспособление для измерения диэлектриков |
1 шт. |
по заказу |
16452A Тестовое приспособление для измерения жидкостей |
1 шт. |
по заказу |
16454A Устройство для измерения магнитной проницаемости материалов |
1 шт. |
по заказу |
16048G Щупы для тестирования при температурах в диапазоне от минус 20 до плюс 150 °C |
1 комплект |
по заказу |
42090A Аксессуар для калибровки |
1 шт. |
по заказу |
42091A Аксессуар для калибровки |
1 шт. |
по заказу |
16380A Набор емкостей для калибровки |
1 комплект |
по заказу |
16380C Набор емкостей для калибровки |
1 комплект |
по заказу |
42030A Набор сопротивлений для калибровки |
1 комплект |
по заказу |
16065C Адаптер для подачи внешнего напряжения смещения |
1 шт. |
по заказу |
42941A Пробник для измерения импеданса |
1 шт. |
по заказу |
16452-61601 Щупы для 16452A |
1 комплект |
по заказу |
E4990-61001 Резистор номиналом 100 Ом |
1 шт. |
по заказу |
04294-61002 Адаптер |
1 шт. |
по заказу |
Основные метрологические и технические характеристики измерителей Е4990А приведены в таблице 3. Условия эксплуатации измерителей приведены в таблице 4.
Таблица 3
Наименование характеристики |
Значение характеристики |
Характеристики источника сигнала | |
Диапазон установки частоты измерительного сигнала
|
от 20 Гц до 120 МГц от 20 Гц до 50 МГц от 20 Гц до 30 МГц от 20 Гц до 20 МГц от 20 Гц до 10 МГц |
Разрешающая способность установки частоты, мГц |
1 |
Пределы допускаемой погрешности установки частоты измерительного сигнала,
|
± (7 •10--66 F+ 1 мГц) ± (1 •10-6 F+ 1 мГц) где F- частота устанавливаемого сигнала |
Диапазон установки среднеквадратического значения напряжения переменного тока измерительного сигнала, В |
от 0,005 до 1 |
Разрешающая способность установки напряжения, мВ |
1 |
Пределы допускаемой погрешности установки напряжения измерительного сигнала 1 -при измерении у четырехвыводного порта E4990А или 7-мм выходе адаптера 42942А -при измерении на выходе адаптера 42941 А, 16048G/H |
± [(10+ 0,05^[МГц])% + 1мВ] ± [(15+ 0,1^[МГц])% + 1мВ] где F- частота устанавливаемого сигнала |
1- Характеристики применяются в режиме подключения на каждом выходном порту нагрузки по типу холостой ход (ХХ). Тестовый сигнал должен быть не менее 0,5 В, если измеряемое сопротивление менее 50 Ом. |
Наименование характеристики |
Значение характеристики |
Диапазон установки среднеквадратического значения силы переменного тока измерительного сигнала, мА |
от 0,2 до 20 |
Разрешающая способность установки силы тока, мкА |
20 |
Диапазон установки напряжения постоянного тока смещения, В |
± 40 (при токе от 0 до ± 20 мА) |
Разрешающая способность установки напряжения смещения, мВ |
1 |
Пределы допускаемой погрешности установки смещения напряжения постоянного тока (при температуре окружающей среды от 18 °С до 28 °С ) |
± [0,1% + (5 + 30 х |1мон|[мА])/200] [мВ] где 1мон - ток смещения, считываемое значение |
Диапазон установки силы постоянного тока смещения, мА |
± 100 (при напряжении ± 25 В) ± 20 (при напряжении ± 40 В) |
Разрешающая способность установки силы тока смещения, мкА |
40 |
Пределы допускаемой погрешности установки постоянного тока смещения (при температуре окружающей среды от 18 °С до 28 °С ) |
± [2% + (0,2 + Цмон|[мВ])/20] [мА] где Uмон - напряжение смещения, считываемое значение |
Пределы допускаемой погрешности измерения напряжения постоянного тока смещения (при температуре окружающей среды от 18 °С до 28 °С ) |
± [0,2% + (5 + Zd1 х |1мон|[мА])] [мВ] где 1мон - ток смещения, считываемое значение |
Пределы допускаемой погрешности измерения силы постоянного тока смещения (при температуре окружающей среды от 18 °С до 28 °С) |
± [1% + (0,5 + |имон|[мВ])/10000] [мА] где имон - напряжение смещения, считываемое значение |
1 - Zd = 0,3 у четырехвыводного порта Е4990А Zd = 2,0 на выходе 3,5 мм порта пробника 42941А Zd = 0,5 на выходе 7 мм порта адаптера 42942А Zd = 1,0 на концах четырехвыводной пары 16048G длиной 1 метр Zd = 1,5 на концах четырехвыводной пары 16048G длиной 2 метра | |
Измеряемые величины: | |
Z: полное сопротивление (импеданс) Y: полная проводимость (адмитанс) G: активная проводимость R: активное сопротивление Rp: активное сопротивление при параллельной схеме замещения |
Наименование характеристики |
Значение характеристики |
Rs: активное сопротивление при последовательной схеме замещения Rdc: сопротивление постоянного тока С: ёмкость Cp: электрическая емкость при параллельной схеме замещения Cs: электрическая емкость при последовательной схеме замещения L: индуктивность Lp: индуктивность при параллельной схеме замещения Ls: индуктивность при последовательной схеме замещения 9: фазовый угол Х: реактивное сопротивление В: реактивная проводимость D: тангенс угла потерь Q: добротность G: активная проводимость | |
Погрешности измеряемых величин | |
|Z|,|Y| |
±Е [%](зависит от дополнительных параметров и адаптеров) |
9 |
± Е/100 [рад] |
L, C, X, B: при Dx1 < 0,1 при Dx< 0,1 |
± Е [%] ± Ех/1 + ОК[%] |
R: при Dx < 0,1 (Qx1 > 10) при 0,1<Dx<10(0,1<Qx <10) при Dx > 10 (Qx < 0,1) |
F Е Rp = ±Dx± O,D1E [%]; Rs = ±й£[%]; VI 4- Rp = ±flx ± aOlEYl +■ Dx1 [%]; Vl + Djc’ F x Rs = ± Dx [%]; ± Е [%] |
D: при Dx < 0,1 при Dx< 0,1 |
± Е / 100 ± Е x (1 + Dx)/100 |
Q (при Qx x Da1 <1): при Qx<10 (Dx>0,1) при Qx>10 (Dx<10) |
(?= x 0,01 x E(l + Dx) ±1 ± 0.01 x Qxx E(1 + Dx) <2* x 0,01 x E ±1+0.01 xOxxE |
G: при Dx < 0,1 при Dx< 0,1 |
± E / Dx [%] ± E x [%] |
1 - где Dx- измеренная величина D(тангенс угла потерь) Qx- измеренная величина Q (добротность) Da-погрешность измеряемой величины D |
Наименование характеристики |
Значение характеристики |
Относительная погрешность импеданса (E) при измерении на четырехвыводном порту | |
(на четырехвыводном порту или портах адаптеров 16048G/16048H) | |
(характеристики нормируются в частотном |
диапазоне не более 10 МГц) |
E = Ep' + (Zs’/|Zx|+Yo’x|Zx|) х 100 [%] где Ep'= EPL + EPBW + EPOSC + EP [%] | |
Yo'= YOL+ KBW х KYosc(YODC+Yo) [См] Zs'= Zsl+ Kbw х Kzosc х Zs [Ом] | |
Epl [%]: при использовании 16048G (1 м) |
0,02 + 0,02 х ЦМГц] |
при использовании 16048H (2 м) |
0,02 + 0,03 х ЦМГц] |
Epbw [%]:
|
0 |
частота более 50 кГц |
0,03 |
частота менее 50 кГц |
0,06 |
- время измерения 3 частота более 50 кГц |
0,1 |
частота менее 50 кГц |
0,2 |
- время измерения 2 частота более 50 кГц |
0,2 |
частота менее 50 кГц |
0,4 |
- время измерения 1 частота более 50 кГц |
0,4 |
частота менее 50 кГц |
0,8 |
Eposc [%] при Uгенератора свыше 500 мВ |
0,018 х (1000 / ЩмВ] - 1) + ЦМГц] |
при Uгенератора от 200 до 500 мВ |
/100 |
при Uгенератора от 100 до 200 мВ |
0,018 х (500 / ЩмВ] - 1) |
при Uгенератора не более 100 мВ |
0,018 х (200 / ЩмВ] - 1) |
(100 / ЩмВ] - 1) х (0,018 + Epbw) | |
EP в частотном диапазоне [%]: - от 20 до 100 Гц |
0,5 |
- от 100 до 800 Гц |
0,3 |
- от 80 Гц до 1 МГц |
0,075 |
- от 1 до 15 МГц |
0,1 х ЦМГц] |
- от 15 до 120 МГц |
1,5 |
Yol: при использовании 16048G |
500н х t] \"1Гц| [нСм] |
при использовании 16048H |
1 мк х ^МГц] / 100 [мкСм] |
KBW: - время измерения 5 |
1 |
|
1 |
частота не более 1 МГц |
3 |
частота больше 1 МГц |
4 |
- время измерения 2 частота не более 1 МГц |
4 |
частота больше 1 МГц |
5 |
Наименование характеристики |
Значение характеристики |
- время измерения 1 частота не более 1 МГц |
6 |
частота больше 1 МГц |
10 |
KYosc: при игенератора свыше 500 мВ |
1000 / и[мВ] |
при игенератора не более 500 мВ |
500 / и[мВ |
YODC: при токе смещения 1 мА |
0 [См] |
при токе смещения 10 мА |
1 [мкСм] |
при токе смещения 100 мА |
10 [мкСм |
Yo в частотном диапазоне: - от 20 до 100 Гц |
10 [нСм] |
- от 100 до 800 Гц |
2,5 [нСм] |
- от 80 Гц до 1 МГц |
5 [нСм] |
- от 1 до 15 МГц |
50 [нСм] |
- от 15 до 120 МГц |
500 [нСм] |
ZSL(при использовании адаптере 16048G или 16048H) в частотном диапазоне: - от 20 до 500 Гц |
5 [мОм] |
- от 500 Гц до 120 МГц |
2 [мОм] |
KZosc: при игенератора свыше 500 мВ |
2 |
при игенератора от 200 до 500 мВ |
1 |
при игенератора от 100 до 200 мВ |
200 / и[мВ] |
при игенератора не более 100 мВ |
100 / и[мВ] |
ZS в частотном диапазоне: - от 20 до 100 Гц |
10 [мОм] |
- от 100 Гц до 120 МГц |
2,5 [мОм] |
Наименование характеристики
Значение характеристики
График относительной погрешности измерения импеданса у четырехвыводного порта на передней панели (уровень сигнала генератора 0,5 Вскз, время измерения 5 с) (характеристики нормируются в частотном диапазоне не более 10 МГц)
___
Ik
ХМ
ХОМ
Относительная погрешность импеданса при измерении на 7 мм порте адаптера 42942А и
E = Ep' + (Zs’/|Zx|+Yo’x|Zx|) х 100 [%] где Ep'= EPBW + EPOSC + EP [%] Yo'= KBW х KYosc(YODC+Yo) [См] Zs'= KBW х KZosc х ZS [Ом] | |
Epbw [%]: | |
- время измерения 5 |
0 |
- время измерения 4 | |
частота более 50 кГц |
0,03 |
частота менее 50 кГц |
0,06 |
- время измерения 3 | |
частота более 50 кГц |
0,1 |
частота менее 50 кГц |
0,2 |
- время измерения 2 | |
частота более 50 кГц |
0,2 |
частота менее 50 кГц |
0,4 |
- время измерения 1 | |
частота более 50 кГц |
0,4 |
частота менее 50 кГц |
0,8 |
Наименование характеристики |
Значение характеристики |
Eposc [%] при игенератора свыше 500 мВ |
ЦМГц] /100 х (и[мВ]/500-1) |
при игенератора от 100 до 500 мВ |
0 |
при игенератора не более 100 мВ |
(100 / и[мВ] - 1) х (0,05 + Epbw) |
EP в частотном диапазоне [%]: - от 20 Гц до 15 МГц |
0,6 |
- от 15 до 120 МГц |
0,95 |
KBW: - время измерения 5 |
1 |
- время измерения 4 |
1 |
- время измерения 3 |
3 |
- время измерения 2 |
4 |
- время измерения 1 |
6 |
KYosc: при игенератора не менее 500 мВ |
1 |
при игенератора до 500 мВ |
500 / и[мВ] |
YODC: при токе смещения 1 мА |
0 [См] |
при токе смещения 10 мА |
1 [мкСм] |
при токе смещения 100 мА |
10 [мкСм] |
Yo в частотном диапазоне: - от 20 до 100 Гц |
100 [нСм] |
- от 100 Гц до 200 кГц |
25 [нСм] |
- от 200 кГц до 1 МГц |
50 [нСм] |
- от 1 до 120 МГц |
5[мкСм] х t] \"1Гц| /100 + 50 [нСм] |
KZosc: при игенератора свыше 500 мВ |
2 + ЦМГц] /100 |
при игенератора от 200 до 500 мВ |
1 |
при игенератора от 100 до 200 мВ |
200 / и[мВ] |
при игенератора до 100 мВ |
100 / и[мВ] |
ZS в частотном диапазоне: - от 20 до 100 Гц |
20 [мОм] |
- от 100 Гц до 120 МГц |
5 [мОм] + 50 [мОм] х t] \"1Гц| /100 |
График относительной погрешности измерения импеданса при измерении на у 7миллиметрового порта прибора 42942А, присоединенного к прибору Е4990А (уровень сигнала генератора 0,5 Вскз, время измерения - 5 с)
________Относительная погрешность импеданса на 3,5 мм порте адаптера 42941А E = Ep' + (Zs’/|Zx|+Yo’x|Zx|) х 100 [%] где Ep'= EPBW + EPOSC + EP [%]
Yo'= KBW х KYosc(YODC+Yo) [См]
Zs'= KBW х KZosc х ZS [Ом]
Наименование характеристики |
Значение характеристики |
Epbw [%]: - время измерения 5 |
0 |
- время измерения 4 частота более 50 кГц |
0,03 |
частота менее 50 кГц |
0,06 |
- время измерения 3 частота более 50 кГц |
0,1 |
частота менее 50 кГц |
0,2 |
- время измерения 2 частота более 50 кГц |
0,2 |
частота менее 50 кГц |
0,4 |
- время измерения 1 частота более 50 кГц |
0,4 |
частота менее 50 кГц |
0,8 |
Eposc [%] при игенератора свыше 500 мВ |
ЦМГц] /100 х (и[мВ]/500-1) |
при игенератора от 100 до 500 мВ |
0 |
при игенератора не более 100 мВ |
(100 / и[мВ] - 1) х (0,05 + Epbw) |
EP в частотном диапазоне [%]: - от 20 Гц до 15 МГц |
0,8 |
- от 15 до 120 МГц |
1,5 |
KBW: - время измерения 5 |
1 |
- время измерения 4 |
1 |
- время измерения 3 |
3 |
- время измерения 2 |
4 |
- время измерения 1 |
6 |
KYosc: при игенератора не менее 500 мВ |
1 |
при игенератора до 500 мВ |
500 / и[мВ] |
YODC: при токе смещения 1 мА |
0 [См] |
при токе смещения 10 мА |
1 [мкСм] |
при токе смещения 100 мА |
10 [мкСм] |
Yo в частотном диапазоне: - от 20 до 100 Гц |
100 [нСм] |
- от 100 Гц до 200 кГц |
25 [нСм] |
- от 200 кГц до 1 МГц |
50 [нСм] |
- от 1 до 120 МГц |
20[мкСм] х ^МГц] /100 |
KZosc: при игенератора свыше 500 мВ |
2 + ЦМГц] /100 |
при игенератора от 200 до 500 мВ |
1 |
при игенератора от 100 до 200 мВ |
200 / и[мВ] |
при игенератора до 100 мВ |
100 / и[мВ] |
ZS в частотном диапазоне: - от 20 до 100 Гц |
20 [мОм] |
- от 100 Гц до 120 МГц |
5 [мОм] + 100 [мОм] х ^МГц] /100 |

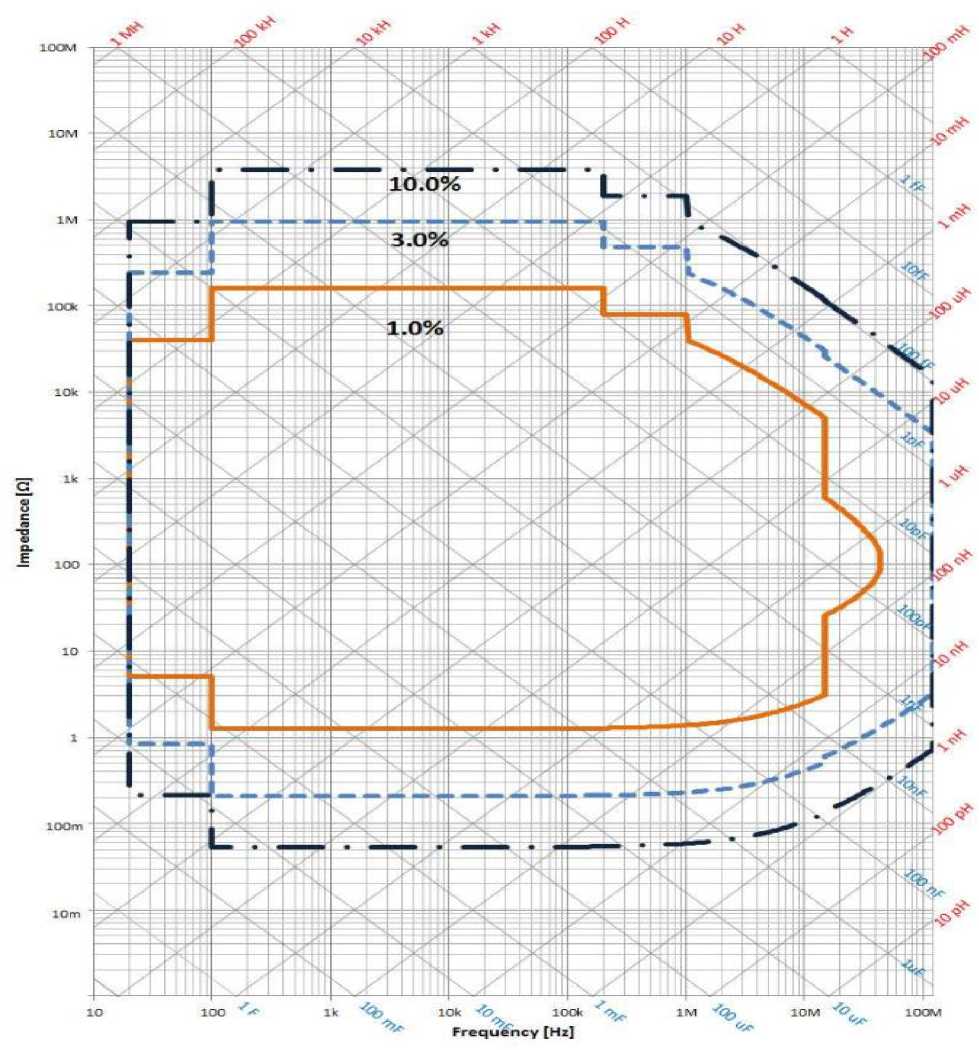

График погрешности измерения импеданса у 3,5-миллиметрового порта импедансного пробника 42941А, присоединенного к прибору Е4990А (уровень сигнала генератора 0,5 Вскз, время измерения - 5 с)
IOOM
1OM
lODk.
Юк
IDO
100m
10m
10*
Frequency [Hz]
100k IM "4b
low
10OM
Таблица 4 - Условия эксплуатации и технические характеристики измерителей
Наименование характеристики |
Значение характеристики |
Рабочие условия эксплуатации: | |
температура окружающей среды, °С |
23 ± 5 |
относительная влажность воздуха, % |
от 20 до 80 |
атмосферное давление, кПа |
от 96 до 104 |
Габаритные размеры (длинах высотахширина), мм, не более |
432 х 222 х 289 |
Масса, кг, не более |
14 |
Напряжение питания, В |
90-264 |
Частота Гц |
47-63 |
Потребляемая мощность, В^А, не более |
300 |
