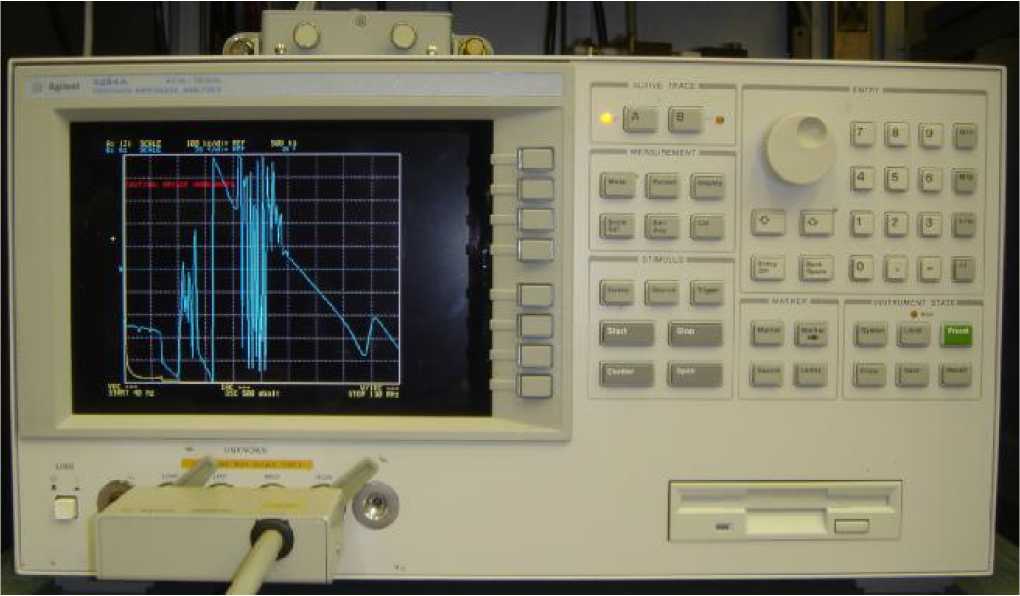

Название опции или аксессуара

Описание опции или аксессуара

1D5

Высокостабильный опорный источник частоты

16034E

Устройство для измерения чип - компонентов 1608 (мм). Частотный диапазон от 0 до 40 МГц

16034H

Устройство для измерения чип - компонентов 1608 (мм) и возможностью измерений параметров сборок. Частотный диапазон от 40 Гц до 110 МГц

16044A

Устройство с низким импедансом для измерения чип - компонентов 1608 (мм). Частотный диапазон от 0 до 10 МГц

16047A

Устройство для измерения компонентов с аксиальными и радиальными выводами. Частотный диапазон от 0 до 13 МГц

16047D

Устройство для измерения компонентов с аксиальными и радиальными выводами. Частотный диапазон от 100 Гц до 40 МГц

16047E

Устройство для измерения выводных компонентов, крепящееся к прибору винтами. Частотный диапазон от 0 до 110 МГц

16048А

Четырехпроводный кабель длиной 1 м для подключения различных устройств к 4294А

16048G

Четырехпроводный кабель длиной 1 м для подключения различных устройств к 4294А

16048H

Четырехпроводный кабель длиной 2 м для подключения различных устройств к 4294А

16065A

Устройство для измерения компонентов с аксиальными и радиальными выводами с возможностью подачи внешнего напряжения смещения постоянного тока в диапазоне от минус 200 до 200 В. Частотный диапазон от 0 до 2 МГц

16089A

Устройство для измерения выводных компонентов (диаметр выводов компонентов до 15 мм) с зажимами типа «крокодил» с длиной кабеля 1 м. Частотный диапазон от 0 до 100 кГц

16089B

Устройство для измерения выводных компонентов (диаметр выводов компо-

Название опции или аксессуара

Описание опции или аксессуара

нентов до 7,9 мм) с зажимами типа «крокодил» с длиной кабеля 1 м. Частотный диапазон от 0 до 100 кГц

16089C

Устройство для измерения выводных компонентов (диаметр выводов компонентов до 1 мм) с зажимами типа «крокодил» с длиной кабеля 1 м. Частотный диапазон от 0 до 100 кГц

16089D

Устройство для измерения выводных компонентов с 4-мя зажимами типа «крокодил» с длиной кабеля 1 м. Частотный диапазон от 0 до 100 кГц

16089E

Устройство для измерения выводных компонентов (диаметр выводов компонентов до 6 мм) с зажимами типа «крокодил» с длиной кабеля 1 м. Частотный диапазон от 0 до 100 кГц

16092A

Устройство для измерения двухвыводных компонентов и чип - компонентов. Частотный диапазон от 0 до 2 ГГц

16190B

Набор для калибровки измерителей (меры холостого хода (ХХ), нагрузка 50 Ом, воздушная линия с ХХ и воздушная линия короткого замыкания (КЗ))

16192A

Устройство для измерения чип - компонентов размерами более 1 мм. Частотный диапазон от 0 до 2 ГГц

16194A

Устройство для измерения компонентов с аксиальными и радиальными выводами, а так же чип - компонентов при температуре окружающей среды от минус 55 до 150 °С. Частотный диапазон от 0 до 500 МГц

16196A

Устройство для измерения чип - компонентов 1608 (мм). Частотный диапазон от 0 до 3 ГГц

16196B

Устройство для измерения чип - компонентов 1005 (мм). Частотный диапазон от 0 до 3 ГГц

16196C

Устройство для измерения чип - компонентов 603 (мм). Частотный диапазон от 0 до 3 ГГц

16196D

Устройство для измерения чип - компонентов 402 (мм). Частотный диапазон от 0 до 3 ГГц

16197A

Устройство для измерения чип - компонентов с вертикальным расположением выводов от 3325 до 1005 мм. Частотный диапазон от 0 до 3 ГГц

16197A

Орт. 001

Устройство для измерения чип - компонентов с вертикальным расположением выводов и типоразмером 603 мм. Частотный диапазон от 0 до 3 ГГц

16334A

Устройство для измерения чип - компонентов (минимальный размер элемента 1,6 х 0,8 мм) пинцетного типа с длиной кабеля 1 м. Частотный диапазон от 5 Гц до 15 МГц

16380A

Набор высокоточных конденсаторов для калибровки анализаторов 4-х выводной (номиналы входящие в набор: 1пФ, 10 пФ, 100 пФ и 1000 пФ)

16380C

Набор высокоточных конденсаторов для анализаторов 4-х выводной (номиналы входящие в набор: 0,01 мкФ, 0,1 мкФ и 1 мкФ)

16451B

Устройство для измерения диэлектрической проницаемости материалов с индикаторным микрометром (размеры материала: толщина не более 10 мм, диаметр от 10 до 56 мм). Длина кабеля 1 м. Частотный диапазон от 5 Гц до 30 МГц.

16452A

Устройство для измерения диэлектрической проницаемости жидких материалов. Частотный диапазон от 20 Гц до 30 МГц.

16454A

Устройство для измерения магнитной проницаемости материалов тороидаль-нойформы (размеры материала: толщина не более 8,5 мм; диаметр внутренний

Название опции или аксессуара

Описание опции или аксессуара

не менее 3,1 мм; диаметр внешний не более 20 мм) Частотный диапазон от 1 кГц до 1 ГГц.

42030A

Набор высокоточных резисторов для калибровки анализаторов 4-х выводной (номиналы входящие в набор: 1 мОм, 10 мОм, 100 мОм, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм и 100 кОм)

42090A

Мера ХХ 4-х проводная для калибровки анализаторов

42091A

Мера КЗ 4-х проводная для калибровки анализаторов

42941A

Пробник для измерения импеданса с 4-х проводным подключением. Длина кабеля 1,5 м. Частотный диапазон от 40 Гц до 110 МГц

42942A

Устройство для измерения двухвыводных компонентов и чип - компонентов. Частотный диапазон от 40 Гц до 110 МГц

Наименование характеристики

Значение

Характеристики источника сигнала

Диапазон частот

от 40 Гц до 110 МГц

Разрешающая способность по частоте

1 мГц

Пределы допускаемой относительной погрешности установки частоты:

- без опции 1D5

при температуре окружающей среды от 18 до 28 °С

± 20 10^-6

Наименование характеристики

Значение

при температуре окружающей среды от 0 до 40 °С

- с опцией 1D5

при температуре окружающей среды от 0 до 40 °С

± 40 10^-6

± 0,13 10^-6

Диапазон установки среднеквадратического значения (СКЗ) напряжения тестового сигнала

от 5 мВ до 1 В

Разрешающая способность установки напряжения

1 мВ

Пределы допускаемой абсолютной погрешности установки напряжения¹⁾ (при температуре окружающей среды от 18 до 28 °С), мВ:

-при измерении у четырехвыводного разъема прибора 4294А или 7-мм выходе адаптера 42942А

-при измерении на выходе адаптера 42941А, 16048G/H

± [(10+ 0,05-F)-U/100 + 1] ± [(15+ 0,1<F)-U/100 + 1] где U -установленное СКЗ напряжения, мВ;

F- частота сигнала, МГц

¹⁾- Характеристики применяются в режиме подключения на каждом выходном разъеме нагрузки по типу ХХ. СКЗ напряжения тестового сигнала должно быть не менее 0,5 В если измеряемое сопротивление менее 50 Ом

Диапазон установки СКЗ силы тока тестового сигнала

от 200 мкА до 20 мА

Разрешающая способность установки силы тока

20 мкА

Пределы допускаемой абсолютной погрешности установки силы тока²⁾ (при температуре окружающей среды от 18 до 28 °С), мкА

-для четырехвыводного разъема: до 15 МГц

свыше 15 МГц

-для выхода 7-мм адаптера 42942А: до 5 МГц

свыше 5 МГц

-при измерении на выходе адаптера 42941А, 16048G/H: до 5 МГц

свыше 5 МГц

+[0,Ы +50],

• - [(10 + 0,2 • F)-I/100 + 50]

± [(10 + 0,3 • F)-I/100 + 50]

+[0,Ы +50],

- [(10 + F) -I/100 + 50] ± [(10 + 0,3-F)-I/100 + 50]

+[0,Ы + 50],

• - [(15 + 1,5-F) -I/100 + 50]

± [(20 + 0,3-f) -I/100 + 50],

где I - установленное СКЗ силы тока, мкА

²⁾ - Характеристики применяются в режиме подключения на каждом выходном разъеме нагрузки по типу КЗ. СКЗ тока тестового сигнала должен быть не менее 20 мА если измеряемое сопротивление менее 50 Ом

Наименование характеристики

Значение

Характеристики измерителя сигнала

Пределы допускаемой относительной погрешности измерений напряжения, %:

-при измерении у четырехвыводного разъема прибора

4294А или 7-мм выходе адаптера 42942А

-при измерении на выходе адаптера 42941А, 16048G/H

± [(10+ 0,05-F) + 100/Zx]

± [(15+ 0,15Т+ 100/Zx],

где Zx - импеданс измеряемой величи-ны,Ом

Пределы допускаемой относительной погрешность измерений силы тока, %:

-для четырехвыводного разъема прибора 4294А или 7мм выхода адаптера 42942А

-при измерении на выходе адаптера 42941А, 16048G/H

± [(10+ 0,3-F) + Zx/100]

± [(10+ 0,4-f) + Zx/100]

Характеристики смещения напряжения по постоянному току

Диапазон установки напряжения постоянного тока, В: при токе от 0 до ± 20 мА при токе от 0 до ± 100 мА

± 40

± 25

Разрешающая способность установки напряжения

1 мВ

Пределы допускаемой абсолютной погрешности установки смещения напряжения постоянного тока (и_с), мВ:

• - при температуре окружающей среды от 18 до 28 °С

• - при температуре окружающей среды от 0 до 18 °С и от 28 до 40 °С

± [0,1W100 + (5 + 30-|1мон|)/200] ± [0,2^/и_с/100 + (10 + 30-|1мон|)/200], где 1мон - ток смещения в мА

Пределы допускаемой абсолютной погрешности установки смещения в режиме источника напряжения постоянного тока, мВ:

• - при температуре окружающей среды от 18 до 28 °С

• - при температуре окружающей среды от 0 до 18 °С и от 28 до 40 °С

± [0ЛШ100 + (5 + 2ё-|1мон|)]

± [и_с/100 + (10 + 2ё-|1мон|)] где Zd = 0,3 у четырехвыводного разъема 4294А, Zd = 2,0 на выходе 3,5 мм пробника 42941 А,

Zd = 0,5 на выходе 7 мм адаптера 42942А,

Zd = 1,0 на концах четырехвыводной пары 16048G длиной 1 метр,

Zd = 1,5 на концах четырехвыводной пары 16048G длиной 2 метра

Диапазон установки постоянного тока смещения

± 100 мА (при напряжении ± 25 В) ± 20 мА (при напряжении ± 40 В)

Разрешающая способность установки тока смещения

40 мкА

Пределы допускаемой абсолютной погрешности установки смещения постоянного тока, мА:

- при температуре окружающей среды от 18 до 28 °С

± [0,02- 1мон + (0,2 + |U_c|)/20]

Наименование характеристики

Значение

- при температуре окружающей среды от 0 до 18 °С и от 28 до 40 °С

± [0,04-1мон + (0,4 + |ис|[мВ])/20] где и_с - напряжение смещения, мВ

Пределы допускаемой абсолютной погрешности установки тока смещения в режиме источника постоянного тока, мА:

• - при температуре окружающей среды от 18 до 28 °С

• - при температуре окружающей среды от 0 до 18 °С и от 28 до 40 °С

± [0,01-1мон + (0,5 + |U_c|)/10000]

± [0,02-1мон + (1,0 + |Uo|)/5000]

Пределы допускаемой абсолютной погрешности измерений смещения напряжения постоянного тока, мВ:

• - при температуре окружающей среды от 18 до 28 °С

• - при температуре окружающей среды от 0 до 18 °С и от 28 до 40 °С

± [0,2-Uc/100 + (5 + Zd•|Iмон|)]

± [0,4-Uc/100 + (10 + Zd•|Iмон|)]

Пределы допускаемой абсолютной погрешности измерений смещения постоянного тока, мА

• - при температуре окружающей среды от 18 до 28 °С

• - при температуре окружающей среды от 0 до 18 °С и от 28 до 40 °С

± [0,01-1мон + (0,5 + |U_c|)/10000]

± [0,02-1мон + (1,0 + |Uo|)/5000]

Измеряемые величины

Z: модуль полного сопротивления (импеданса) Y: модуль полной проводимости (адмитанса) R: активное сопротивление

G: активная проводимость

С: ёмкость

L: индуктивность

0: фазовый угол

Х: реактивное сопротивление

В: реактивная проводимость

D: тангенс угла потерь

Q: добротность

G: активная проводимость

Пределы допускаемой погрешности измерений

Измеряемая величина

Относительная погрешность измерений (E)

|Z|,|Y|

± Е [%], (зависит от дополнительных параметров и адаптер^ов)

0

± Е/100 [рад]

L, C, X, В: при Dx³⁾ < 0,1 при Dx> 0,1

± Е [%]

± Е-^И- D*[%]

R:

при Dx < 0,1(Qx³⁾ > 10)

при 0,1<Dx<10(0,1<Qx <10)

В             Е

Rp = ±Ля- ± 0,012 [%]; Rs = ±о£[%];

Наименование характеристики                           Значение

при Dx > 10 (Qx < 0,1)

V14-D*¹               V1 + Da-=

Rp = ^±0,OtfVH-Dx^a[%]; Rs = ±  Dy [%];

± Е [%]

D:

при Dx < 0,1 при Dx< 0,1

± Е / 100

± Е х (1 + Dx)/100

Q (при Qx^Da³⁾ <1): при Qx<10 (Dx>0,1) при Qx>10 (Dx<10)

X 0,01 x E(1 4- Dx'> ±1 ± 0.01 x Qx x E(1 + Dx';

Q* X 0,01 x E

±1±0.01 xt?xx E

G:

при Dx < 0,1 при Dx< 0,1

± E / Dx [%]

± E х         [%]

³⁾ -   Dx- измеренная величина D(тангенс угла потерь)

Qx- измеренная величина Q (добротность) Da-погрешность измеряемой величины D

Относительная погрешность измерений импеданса (E) при для четырехвыводного разъема (для четырехвыводного разъема или выводах адаптеров 16048G/16048H)

E = Ep' + (Zs’/|Zx|+Yo’-|Zx|) ^х 100 [%]

где Ep'= EPL + EPBW + EPOSC + EP⁴⁾ [%₄]₎

Yo'= Yol+ Kbw • Kyosc(Yodc+Yo⁴⁾) [См] Zs'= Zsl+ Kbw • Kzosc • Zs⁴⁾ [Ом]

⁴⁾- Значения Yo, Ep, Z_S определяются по графику

Epl [%]:

при использовании 16048G

при использовании 16048H

0,02 + 0,02 • f [МГц]

0,02 + 0,03 • f [мГц]

Epbw [%]:

при полосе пропускания = 5

0

при полосе пропускания = 4

частота более 50 кГц

0,03

частота менее 50 кГц

0,06

при полосе пропускания = 3

частота более 50 кГц

0,1

частота менее 50 кГц

0,2

при полосе пропускания = 2

частота более 50 кГц

0,2

частота менее 50 кГц

0,4

при полосе пропускания = 1

частота более 50 кГц

0,4

частота менее 50 кГц

0,8

Eposc, [%]

при игенератора свыше 500 мВ при Uгенератора от 250 до 500 мВ при Uгенератора от 125 до 250 мВ при Uгенератора от 64 до 125 мВ

0,03 • (1000 / и[мВ] - 1) + f • [МГц] •

100

0,03 • (500 / и[мВ] - 1)

0,03 • (250 / и[мВ] - 1)

Наименование характеристики

Значение

при игенератора до 64 мВ

0,03 • (125 / и[мВ] - 1) (64 / и[мВ] - 1) • (0,03 + Epbw)

Yol:

при использовании 16048G

5 • f • [МГц] [нСм]

при использовании 16048H

f • [МГц] / 100 [мкСм]

KBW:

при полосе пропускания = 5

1

при полосе пропускания = 4 при полосе пропускания = 3

1

частота более 1 МГц

3

частота менее 1 МГц

4

при полосе пропускания = 2 частота более 1 МГц

4

частота менее 1 МГц

5

при полосе пропускания = 1 частота более 1 МГц

6

частота менее 1 МГц

10

^KYosc^:

при игенератора свыше 500 мВ

1000 / и[мВ]

при игенератора до 500 мВ

500 / и[мВ]

^YODC^:

при токе смещения 1 мА

0 [См]

при токе смещения 10 мА

1 [мкСм]

при токе смещения 100 мА

10 [мкСм]

Z^^u использовании адаптере 16048G или 16048H): при частоте более 500 Гц при частоте менее 500 Гц

2 [мОм]

5 [мОм]

^KZosc^:

при игенератора свыше 500 мВ

2

при игенератора от 250 до 500 мВ

500 / и[мВ]

при игенератора от 125 до 250 мВ

250 / и[мВ]

при игенератора от 64 до 125 мВ

125 / и[мВ]

при игенератора до 64 мВ

64 / и[мВ]

Относительная погрешность измерений импеданса при измерении на 7 мм выводе

адаптера 42942А и при измерении на 3,5 мм выводе адаптера 42941 А

E = Ep' + (Zs’/|Zx|+Yo’-|Zx|) • 100 [%] где Ep'= EPBW + EPOSC + EP [%]

Yo'= Kbw • Kyosc(Yodc+Yo) [См] Zs'= Kbw • Kzosc ^x Zs [Ом]

Epbw [%]:

при полосе пропускания = 5

при полосе пропускания = 4

0

частота более 50 кГц

0,03

частота менее 50 кГц

0,06

при полосе пропускания = 3 частота более 50 кГц

0,1

Наименование характеристики

Значение

частота менее 50 кГц

0,2

при полосе пропускания = 2 частота более 50 кГц

0,2

частота менее 50 кГц

0,4

при полосе пропускания = 1 частота более 50 кГц

0,4

частота менее 50 кГц

0,8

Eposc [%]

при игенератора свыше 500 мВ

ЦМГц] /100 х (и[мВ]/500-1)

при игенератора от 125 до 500 мВ

0

при игенератора до 125 мВ

(125 / и[мВ] - 1) х (0,05 + Epbw)

KBW:

при полосе пропускания = 5

1

при полосе пропускания = 4

1

при полосе пропускания = 3

3

при полосе пропускания = 2

4

при полосе пропускания = 1

6

^KYosc^:

при игенератора свыше 500 мВ

1

при игенератора до 500 мВ

500 / и[мВ]

^YODC^:

при токе смещения 1 мА

0 [См]

при токе смещения 10 мА

1 [мкСм]

при токе смещения 100 мА

10 [мкСм]

^KZosc^:

при игенератора свыше 500 мВ

(2 + f • [МГц]) /100

при игенератора от 250 до 500 мВ

500 / и[мВ]

при игенератора от 125 до 250 мВ

250 / и[мВ]

при игенератора до 125 мВ

125 / и[мВ]

Температурный коэффициент импедансного пробника 42941А

Пропорциональная часть (при измерении 50 Ом)

Температурный коэффициент |Z| [10^-6/ °С] при частоте не более 1 МГц, не более

5

при частоте более 1 МГц

20 + 5 • f [МГц]

Температурный коэффициент |0| [мрад/°С] при частоте не более 1 МГц, не более

5

при частоте более 1 МГц но не более 5 МГц

30 • f [МГц] / 5

при частоте более 5 МГц но не более 30 МГц

50 + 5 • f [МГц]

при частоте более 30 МГц

200

Остаточная часть

Остаточный импеданс

5 х f [МГц] / 100 [мОм/ °С]

Остаточная полная проводимость

f [МГц] / 100 [мкСм/ °С]

Габаритные размеры (длина х ширина х высота), мм, не более

426 х 222 х 502

Масса (без опций), кг, не более

25

Напряжение питания и частота сети переменного тока

Частота от 47 до 63 Гц

от 90 до 132 В или

Наименование характеристики

Значение

от 198 до 264 В

Потребляемая мощность, В^А, не более

300

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность при температуре окружающего воздуха 40 °С, %

• - атмосферное давление, кПа

от 0 до 40

от 15 до 80 от 96 до 104
