Название опции

Описание опции

008

Режим измерения с независимым смещением частоты синтезатора относительно приёмника

010

Анализ во временной области

017

Извлекаемый источник хранения данных

019

Стандартный источник хранения данных

1Е5

Высокостабильный источник опорной частоты

240

2-х портовый измерительный блок с частотным диапазоном от 9 кГц до 4,5 ГГц без цепей подачи смещения

245

2-х портовый измерительный блок с частотным диапазоном от 100 кГц до 4,5 ГГц с цепями подачи смещения

260

2-х портовый измерительный блок с частотным диапазоном от 9 кГц до 6,5 ГГц без цепей подачи смещения

265

2-х портовый измерительный блок с частотным диапазоном от 100 кГц до 6,5 ГГц с цепями подачи смещения

280

2-х портовый измерительный блок с частотным диапазоном от 9 кГц до 8,5 ГГц без цепей подачи смещения

285

2-х портовый измерительный блок с частотным диапазоном от 100 кГц до 8,5 ГГц с цепями подачи смещения

Название опции

Описание опции

2D5

2-х портовый измерительный блок с частотным диапазоном от 300 кГц до 14 ГГц с цепями подачи смещения

2K5

2-х портовый измерительный блок с частотным диапазоном от 300 кГц до 20 ГГц с цепями подачи смещения

440

4-х портовый измерительный блок с частотным диапазоном от 9 кГц до 4,5 ГГц без цепей подачи смещения

445

4-х портовый измерительный блок с частотным диапазоном от 100 кГц до 4,5 ГГц с цепями подачи смещения

460

4-х портовый измерительный блок с частотным диапазоном от 9 кГц до 6,5 ГГц без цепей подачи смещения

465

4-х портовый измерительный блок с частотным диапазоном от 100 кГц до 6,5 ГГц с цепями подачи смещения

480

4-х портовый измерительный блок с частотным диапазоном от 9 кГц до 8,5 ГГц без цепей подачи смещения

485

4-х портовый измерительный блок с частотным диапазоном от 100 кГц до 8,5 ГГц с цепями подачи смещения

4D5

4-х портовый измерительный блок с частотным диапазоном от 300 кГц до 14 ГГц с цепями подачи смещения

4K5

4-х портовый измерительный блок с частотным диапазоном от 300 кГц до 20 ГГц с цепями подачи смещения

TDR

Расширение функции анализа во временной области

UNQ

Стандартный источник опорной частоты

E5092A

Конфигурируемый многопортовый блок с частотным диапазоном от 50 МГц до 20 ГГц

E5092A-

020

Коммутация сигналов до 20 ГГц

Наименование

Количество

Примечание

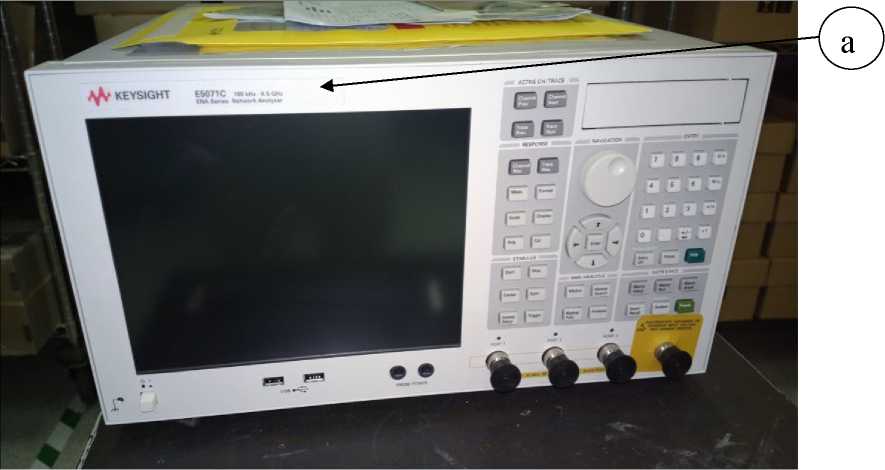

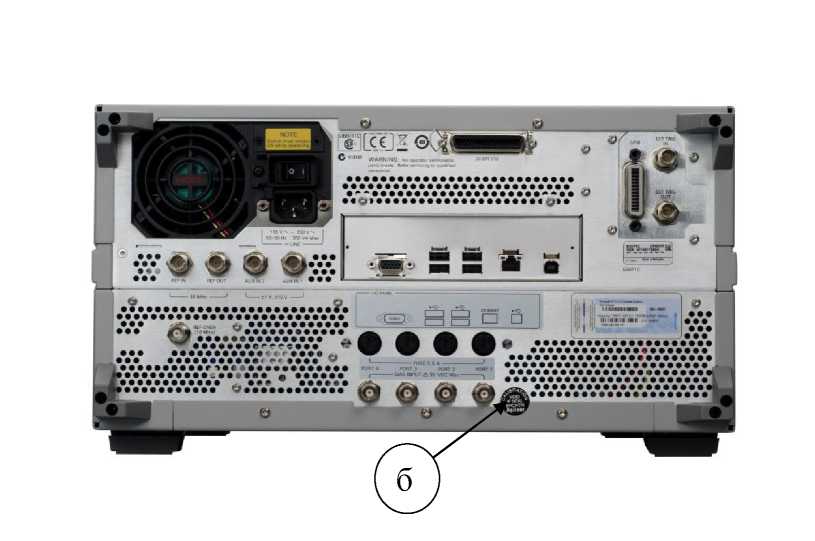

Анализатор электрических цепей векторный Е5071С

1 шт.

Опции  по

заказу

Руководство по эксплуатации

1 шт.

Методика поверки. 651-15-43 МП

1 шт.

Диск с ПО

1 шт.

по заказу

Паспорт

1 шт.

Наименование характеристики

Значение

Частотный диапазон

- опция 230/430

от 9 кГц до 3 ГГц

- опция 240/440

от 9 кГц до 4,5 ГГц

- опция 260/460

от 9 кГц до 6,5 ГГц

- опция 280/480

от 9 кГц до 8,5 ГГц

- опция 235/435

от 100 кГц до 3 ГГц

- опция 245/445

от 100 кГц до 4,5 ГГц

- опция 265/465

от 100 кГц до 6,5 ГГц

Наименование характеристики

Значение

- опция 285/485

от 100 кГц до 8,5 ГГц

- опция 2D5/4D5

от 300 кГц до 14 ГГц

- опция 2K5/4K5

от 300 кГц до 20 ГГц

Разрешающая способность установки частоты

1 Гц

Пределы относительной погрешности установки частоты

- стандартное исполнение (опция UNQ)

± 540"⁶

- опция 1Е5

± 540"⁸

Динамический диапазон измерения коэффициента передачи, дБ

(опции 230/235/240/245/260/265/280/285/430/435/440/445/460/465/480/485)

При ПЧ = 3 кГц в частотном диапазоне: от 9 кГц до 300 кГц включ.

72

св. 300 кГц »10 МГц »

82

»10 МГц » 6 ГГц »

98

» 6 ГГц » 8,5 ГГц »

92

При ПЧ = 10 Гц в частотном диапазоне: от 9 кГц до 300 кГц включ.

97

св. 300 кГц » 10 МГц »

107

» 10 МГц » 6 ГГц »

123

» 6 » 8,5 ГГц »

117

Динамический диапазон измерения коэффициента передачи, дБ

(опции 2D5/2K5/4D5/4K5)

При ПЧ = 3 кГц в частотном диапазоне: от 300 кГц до 1 МГц включ.

70

св. 1 » 10 МГц »

82

» 10 » 100 МГц »

95

» 100 МГц » 6 ГГц »

98

» 6 » 8,5 ГГц »

92

» 8,5 » 10,5 ГГц »

80

» 10,5 » 15 ГГц »

75

» 15 » 20 ГГц »

71

При ПЧ = 10 Гц в частотном диапазоне: » 300 кГц » 1 МГц включ.

95

св.1 » 10 МГц »

107

» 10 » 100 МГц »

120

» 100 МГц » 6 ГГц »

123

» 6 » 8 ГГц »

117

» 8 » 8,5 ГГц »

117

» 8,5 » 10,5 ГГц »

105

» 10,5 » 15 ГГц »

100

» 15 » 20 ГГц »

96

Наименование характеристики

Значение

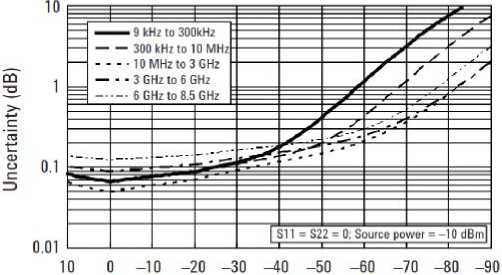

Пределы допускаемой абсолютной погрешности

измерения коэффициента передачи в динами-

ческом диапазоне

(опции 230/235/240/245/260/265/280/285/430/435/440/445/460/465/480/485)

По амплитуде, дБ

10 дБ/мВт

± 0,207

минус 10 дБ/мВт

± 0,045

минус 100 дБ/мВт

± 2,000

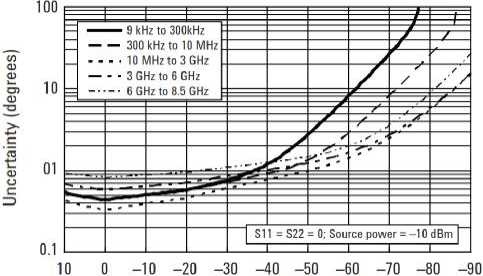

По фазе, ...°

10 дБ/мВт

± 5,03

минус 10 дБ/мВт

± 0,30

минус 100 дБ/мВт

± 15,00

Пределы допускаемой абсолютной погрешности

в динамическом диапазоне измерения коэффи-

циента передачи

(опции 2D5/2K5/4D5/4K5)

По амплитуде, дБ

10 дБ/мВт

± 2,490

минус 10 дБ/мВт

± 0,046

минус 100 дБ/мВт

± 2,000

По фазе, . °

10 дБ/мВт

± 20,6

минус 10 дБ/мВт

± 0,3

минус 100 дБ/мВт

± 15,0

Диапазон установки выходной мощности, дБ/мВт

(опции 230/235/240/245/260/265/280/285/430/435/440/445/460/465/480/485)

от 9 кГц до 5 ГГц включ.

от минус 55 до 10

св. 5 » 6 ГГц »

от минус 55 до 9

» 6 » 7 ГГц »

от минус 55 до 8

» 7 » 8,5 ГГц »

от минус 55 до 7

Диапазон установки выходной мощности, дБ/мВт

(опции 2D5/2K5/4D5/4K5)

от 300 кГц до 1 МГц

от минус 85 до 8

от 1 МГц до 6 ГГц

от минус 85 до 10

от 6 до 8 ГГц

от минус 85 до 9

от 8 до 10,5 ГГц

от минус 85 до 7

от 10,5 до 15 ГГц

от минус 85 до 3

от 15 до 20 ГГц

от минус 85 до 0

Разрешающая способность установки мощности, дБ

0,05

Пределы допускаемой относительной погрешности установки мощности, дБ

Опции 230/235/240/245/260/265/

280/285/430/435/ 440/445/460/465/480/485

± 0,65 (0 дБ/мВт, 50 МГц)

- весь частотный диапазон

± 1,00

Опции 2D5/2K5/4D5/4K5

± 0,65 (минус 5 дБ/мВт, 50 МГц)

от 300 кГц до 1 МГц

+ 2,0; - 6,0

от 1 до 5 МГц

± 2,0

от 5 МГц до 8,5 ГГц

± 1,0

от 8,5 до 20 ГГц

± 2,5

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности нелинейности установки мощности, дБ

Опции 230/235/240/245/260/265/

280/285/430/435/ 440/445/460/465/480/485

от 9 кГц до 5 ГГц (от минус 20 до 10 дБ/мВт)

± 0,75

от 5 до 6 ГГц (от минус 20 до 9 дБ/мВт)

± 0,75

от 6 до 7 ГГц (от минус 20 до 10 дБ/мВт)

± 0,75

от 7 до 8,5 ГГц (от минус 20 до 10 дБ/мВт)

± 0,75

Опции 2D5/2K5/4D5/4K5

от 300 кГц до 1 МГц (от минус 20 до 10 дБ/мВт)

± 0,75

от 1 МГц до 6 ГГц (от минус 20 до 10 дБ/мВт)

± 0,75

от 6 до 8 ГГц (от минус 20 до 10 дБ/мВт)

± 0,75

от 8 до 10,5 ГГц (от минус 20 до 10 дБ/мВт)

± 0,75

от 10,5 до 15 ГГц (от минус 20 до 10 дБ/мВт)

± 0,75

от 15 до 20 ГГц (от минус 20 до 10 дБ/мВт)

± 0,75

Максимальная входная мощность

Все опции

10 дБ/мВт

Перекрёстные помехи, дБ

Опции 230/235/240/245/260/265/

280/285/430/435/ 440/445/460/465/480/485

от 9 до 300 кГц

минус 100

от 300 кГц до 10 МГц

минус 110

от 10 МГц до 3 ГГц

минус 120

от 3 до 6 ГГц

минус 110

от 6 до 8,5 ГГц

минус 100

Опции 2D5/2K5/4D5/4K5

от 300 кГц до 1 МГц

минус 68

от 1 до 5 МГц

минус 70

от 5 до 10 МГц

минус 100

от 10 до 45 МГц

минус 110

от 45 МГц до 4 ГГц

минус 118

от 4 до 6 ГГц

минус 123

от 6 до 8,5 ГГц

минус 120

от 8,5 до 15 ГГц

минус 112

от 15 до 20 ГГц

минус 106

Уровень собственных шумов, дБ/Гц

Опции 230/235/240/245/260/265/

280/285/430/435/ 440/445/460/465/480/485

от 9 до 300 кГц

минус 97

от 300 кГц до 10 МГц

минус 107

от 10 МГц до 5 ГГц

минус 123

от 5 до 6 ГГц

минус 124

от 6 до 7 ГГц

минус 119

от 7 до 8 ГГц

минус 120

от 8 до 8,5 ГГц

минус 120

Опции 2D5/2K5/4D5/4K5

от 300 кГц до 1 МГц

минус 97

от 1 до 10 МГц

минус 107

от 10 до 100 МГц

минус 120

от 100 МГц до 6 ГГц

минус 123

Наименование характеристики

Значение

от 6 до 8 ГГц

минус 118

от 8 до 8,5 ГГц

минус 120

от 8,5 до 10,5 ГГц

минус 108

от 10,5 до 15 ГГц

минус 107

от 15 до 20 ГГц

минус 106

Шумы трассы (амплитуда), дБ

Опции 230/235/240/245/260/265/

280/285/430/435/ 440/445/460/465/480/485

от 9 до 30 кГц (ПЧ = 3 кГц)

0,004

от 30 до 100 кГц (ПЧ = 3 кГц)

0,003

от 100 кГц до 10 МГц (ПЧ = 3 кГц)

0,003

от 10 МГц до 4,38 ГГц (ПЧ = 70 кГц)

0,004 (отражение); 0,003 (передача)

от 4,38 до 5 ГГц (ПЧ = 70 кГц)

0,006

от 5 до 6 ГГц (ПЧ = 70 кГц)

0,006

от 6 до 7 ГГц (ПЧ = 70 кГц)

0,006

от 7 до 8,5 ГГц (ПЧ = 70 кГц)

0,006

Опции 2D5/2K5/4D5/4K5

от 300 кГц до 1 МГц (ПЧ = 3 кГц)

0,006

от 1 до 10 МГц (ПЧ = 3 кГц)

0,003

от 10 МГц до 4,38 ГГц (ПЧ = 70 кГц)

0,004

от 4,38 до 8,5 ГГц (ПЧ = 70 кГц)

0,006

от 8,5 до 13,137 ГГц (ПЧ = 70 кГц)

0,009

от 13,137 до 17 ГГц (ПЧ = 70 кГц)

0,013

от 17 до 20 ГГц (ПЧ = 70 кГц)

0,023

Шумы трассы (фаза), .. ,⁰скз

Опции 230/235/240/245/260/265/

280/285/430/435/ 440/445/460/465/480/485

от 9 до 30 кГц (ПЧ = 3 кГц)

0,035

от 30 кГц до 10 МГц (ПЧ = 3 кГц)

0,020

от 10 МГц до 4,38 ГГц (ПЧ = 70 кГц)

0,035

от 4,38 до 5 ГГц (ПЧ = 70 кГц)

0,050

от 5 до 6 ГГц (ПЧ = 70 кГц)

0,050

от 6 до 7 ГГц (ПЧ = 70 кГц)

0,050

от 7 до 8,5 ГГц (ПЧ = 70 кГц)

0,050

Опции 2D5/2K5/4D5/4K5

от 300 кГц до 1 МГц (ПЧ = 3 кГц)

0,040

от 1 до 10 МГц (ПЧ = 3 кГц)

0,020

от 10 МГц до 4,38 ГГц (ПЧ = 70 кГц)

0,035

от 4,38 до 8,5 ГГц (ПЧ = 70 кГц)

0,050

от 8,5 до 13,137 ГГц (ПЧ = 70 кГц)

0,064

от 13,137 до 17 ГГц (ПЧ = 70 кГц)

0,095

от 17 до 20 ГГц (ПЧ = 70 кГц)

0,165

Неисправленные характеристики, дБ

(опции 230/235/240/245/260/265/ 280/285/430/435/ 440/445/460/465/480/485) (Коррекция пользователем-выкл., системная коррекция-вкл.)

Частотный диапа

зон

Направ

ленность

Согласование источника

Согласование нагрузки

Коэффициент передачи

Коэффициент отражения

от 9 до 300 кГц

20

20

12

± 1,5

± 1,5

от 300 кГц до

3 ГГц

25

25

17

± 1,0

± 1,0

от 3 до 6 ГГц

20

20

12

± 1,0

± 1,0

от 6 до 8,5 ГГц

15

15

10

± 1,0

± 1,0

Неисправленные характеристики, д

(опции 2D5/2K5/4D5/4K5)

(Коррекция пользователем-выкл., системная ко

Б

ррекция-вкл.)

Частотный диапа

зон

Направ

ленность

Согласование источника

Согласование нагрузки

Коэффициент передачи

Коэффициент отражения

от 300 кГц до

1 МГц

20

20

9

± 1,0

± 1,0

от 1 МГц до 1 ГГц

25

25

17

± 1,0

± 1,0

от 1 до 3 ГГц

25

25

15

± 1,0

± 1,0

от 3 до 6 ГГц

20

20

11

± 1,0

± 1,0

от 6 до 8,5 ГГц

15

15

9

± 1,0

± 1,0

от 8,5 до 11 ГГц

15

15

8

± 1,0

± 1,0

От 11 до 20 ГГц

15

15

7

± 1,0

± 1,0

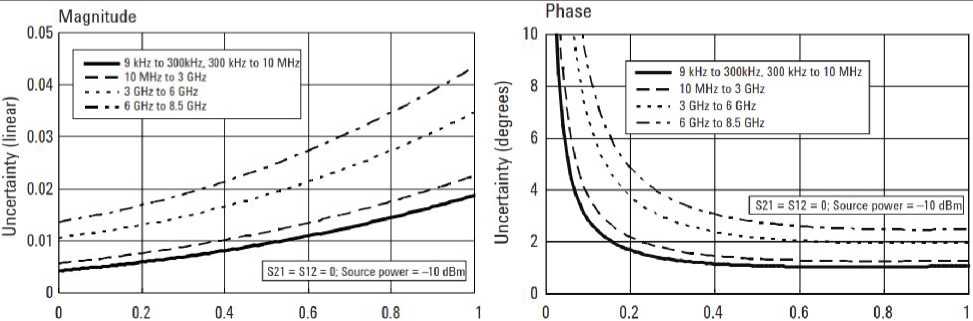

Корректированные характеристики, дБ

(опции 230/235/240/245/260/265/ 280/285/430/435/ 440/445/460/465/480/485) (калибровочный набор 85032F (№-тип),ПЧ=10 Гц, усреднение данных отключено, температура окружающей среды 23±5 ⁰С)

Частотный диапазон

Направ

ленность

Согласование источника

Согласование нагрузки

Коэффициент передачи

Коэффициент отражения

от 9 до 300 кГц

49

41

49

± 0,011

± 0,027

от 300 кГц до 10

МГц

49

41

49

± 0,011

± 0,015

от 10 МГц до 3 ГГц

46

40

46

± 0,021

± 0,018

от 3 до 6 ГГц

40

36

40

± 0,032

± 0,056

от 6 до 8,5 ГГц

38

35

37

± 0,054

± 0,088

Частотный диапазон

Направ

ленность

Согласование источника

Согласование нагрузки

Коэффициент передачи

Коэффициент отражения

от 9 до 300 кГц

46

43

46

± 0,006

± 0,026

от 300 кГц до 10 МГц

46

43

46

± 0,006

± 0,015

от 10 МГц до 3 ГГц

44

40

44

± 0,007

± 0,020

от 3 до 6 ГГц

38

37

38

± 0,009

± 0,058

от 6 до 8,5 ГГц

38

36

38

± 0,010

± 0,079

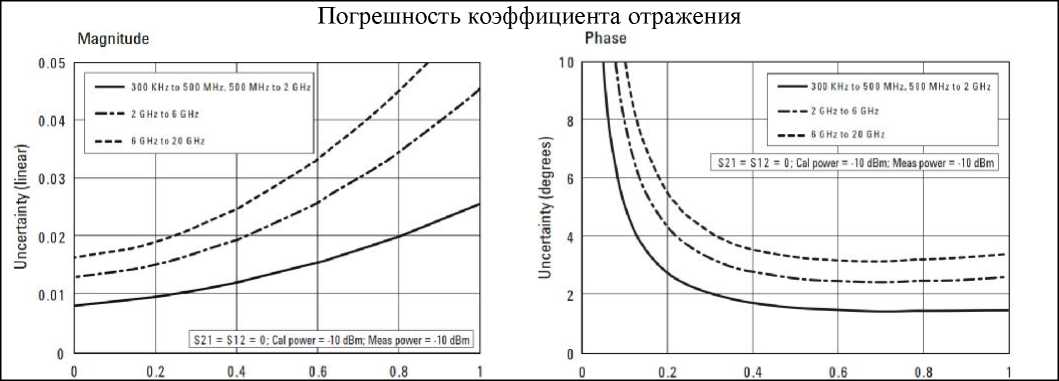

Частотный диапазон

Направленность

Согласование источника

Согласование нагрузки

Коэффициент передачи

Коэффициент отражения

от 300 кГц до 0,5 ГГц

42

37

42

± 0,003

± 0,068

от 0,5 до 2 ГГц

42

37

42

± 0,003

± 0,034

от 2 до 6 ГГц

38

31

38

± 0,004

± 0,100

от 6 до 20 ГГц

36

28

36

± 0,008

± 0,208

Условия эксплуатации и массогабаритные характеристики Е5071С

Условия применения: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа

от 18 до 28 от 20 до 80 от 84 до 106

Геометрические размеры: ширина х высота х глубина (все опции), мм, не более

426x222x472

Масса, кг, не более

- опции 230/240/260/280 (2 порта)

18,2

- опции 235/245/265/285 (2 порта)

18,3

- опции 430/440/460/480 (4 порта)

19,9

- опции 435/445/465/485 (4 порта)

20,0

- опции 2D5/2I<5 (2 порта)

19,8

- опции 4D5/4K5 (4 порта)

21,8

Напряжение питания от сети переменного тока частотой от 47 до 63 Гц, В

от 90 до 264

Потребляемая мощность, В^А, не более

300
