Номер по Госреестру СИ: 57571-14
57571-14 Преобразователи измерительные
(U2000A, U2000B, U2000H, U2001A, U2001B, U2001H, U2002A, U2002H, U2004A)
Назначение средства измерений:
Преобразователи измерительные U2000A, U2000B, U2000H, U2001A, U2001B, U2001H, U2002A, U2002H, U2004A (далее - преобразователи измерительные) предназначены для измерений средней мощности ВЧ и СВЧ колебаний в коаксиальных трактах совместно с ПЭВМ.
Внешний вид.
Преобразователи измерительные
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 16.05.2024
Номер записи -
ID в реестре СИ - 370459
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
U2002А, U2002H, 100, U2002H, U2002A, U2001В, U2001А (B,H), U2001А, U2001H, U2001B оpt 100, U2001B, U2001A, U2000Н, U2000В, U2000А, U2000H, U2000B, U2000A, U2000B, U2000H, U2001A, U2001B, U2001H, U2002A, U2002H, U2004A, U2000A, 100, U2000A (B,H), U2000A,
Производитель
Изготовитель - Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd."
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 488
Выдано извещений - 23
Кол-во периодических поверок - 449
Кол-во средств измерений - 93
Кол-во владельцев - 78
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№81 от 2015.01.29 О переоформлении свидетельств об утверждении типа средств измерений фирмы Аджилент на Кейсайт
№1094 от 2019.05.16 О продлении срока действия свидетельств об утверждении типа
№148 от 2023.01.26 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Химия" (ТК 060)
Наличие аналогов СИ: Преобразователи измерительные (U2000A, U2000B, U2000H, U2001A, U2001B, U2001H, U2002A, U2002H, U2004A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
57571-14 Преобразователи измерительные (U2000A, U2000B, U2000H, U2001A, U2001B, U2001H, U2002A, U2002H, U2004A) Фирма "Agilent Technologies" (ГЕРМАНИЯ ) |
60404-15 Анализаторы спектра (СК4М-18) АО "НПФ "МИКРАН" (РОССИЯ г.Томск) |
|
57571-14 Преобразователи измерительные (U2000A, U2000B, U2000H, U2001A, U2001B, U2001H, U2002A, U2002H, U2004A) Фирма "Agilent Technologies" (ГЕРМАНИЯ ) |
79042-20 Ваттметры поглощаемой мощности (PLS26, PLS50) АО "НПФ "МИКРАН" (РОССИЯ г.Томск) |
Все средства измерений АО "НПФ "МИКРАН"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
49412-12 02.04.2017 |
Генераторы сигналов, E8663D Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
56192-14 17.01.2019 |
Осциллографы, DSA-X 92004Q, DSA-X 92504Q, DSA-X 93304Q, DSA-X 95004Q, DSA-X 96204Q, DSO-X 92004Q, DSO-X 92504Q, DSO-X 93304Q, DSO-X 95004Q, DSO-X 96204Q Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
56409-14 05.02.2019 |
Источники питания постоянного тока, N6900, N7900 Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
2 года |
|
56557-14 20.02.2019 |
Анализаторы спектра, N9010A, N9020A, N9038A, N9000A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
56650-14 24.01.2024 |
Измерители LCR высокочастотные, 4294А Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
56691-14 24.01.2024 |
Преобразователи измерительные, E9321A, E9322A, E9323A, E9325A, E9326A, E9327A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
56692-14 24.01.2024 |
Преобразователи измерительные, U2021XA, U2022XA Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
56694-14 24.01.2024 |
Блоки измерительные ваттметров термисторных, N432A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
57163-14 |
Преобразователи измерительные, E4412A, E4413A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
57386-14 05.04.2024 |
Блоки измерительные ваттметров, E4416A, E4417A, N1911A, N1912A, N1913A, N1914A, N8262A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
57387-14 05.04.2024 |
Преобразователи измерительные, E9300A (Н24, Н25), E9301A, E9304A (Н18, Н19, Н20), E9300B, E9301B (Н01, Н50), E9300H, E9301H Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
57571-14 16.05.2024 |
Преобразователи измерительные, U2000A, U2000B, U2000H, U2001A, U2001B, U2001H, U2002A, U2002H, U2004A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
57572-14 04.06.2019 |
Измерители коэффициента шума, N8973A, N8974A, N8975A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
57788-14 02.07.2019 |
Источники питания постоянного тока, N8900 Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
2 года |
|
57974-14 23.07.2019 |
Преобразователи измерительные термисторные, 478A, 8478B Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
58125-14 18.08.2019 |
Генераторы сигналов, N5181А, N5182А Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
1 год |
|
58375-14 15.07.2024 |
Преобразователи измерительные термоэлектрические ваттметров поглощаемой мощности, N8481А, N8481B, N8481H, N8482A, N8482B, N8482H, N8485A, N8486AR, N8486AQ, N8487A, N8488A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
58479-14 26.08.2024 |
Осциллографы, 86100D с модулями 54754А, 83496В, 86105С, 86105D, 86107A, 86108A, 86108B, 86112A, 86115D, 86116C, 86117A, 86118A, N1045A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
58501-14 25.09.2019 |
Анализаторы полупроводниковых приборов, B1500A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ |
2 года |
|
60079-15 11.03.2020 |
Генераторы сигналов, N5173B, N5183A, N5183B Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
60237-15 28.02.2025 |
Аттенюаторы ступенчатые ручные, 8494A, 8495A, 8496A, 8494B, 8495B, 8496B, 8495D Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
60239-15 28.02.2025 |
Аттенюаторы ступенчатые программируемые, 8494G, 8495G, 8496G, 8494H, 8495H, 8496H, 8495K, 8497K, 84904K, 84906K, 84907K, 84904L, 84906L, 84907L, 84904M, 84905M, 84908M Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
60449-15 14.04.2020 |
Осциллографы, DSOS054A, MSOS054A, DSOS104A, MSOS104A, DSOS204A, MSOS204A, DSOS254A MSOS254A, DSOS404A, MSOS404A, DSOS604A, MSOS604A, DSOS804A, MSOS804A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
60450-15 14.04.2020 |
Осциллографы цифровые, DSOX6002A, MSOX6002A, DSOX6004A, MSOX6004A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
60766-15 28.02.2025 |
Аттенюаторы, 8491А, 8491В, 8493А, 8493В, 8493С, 8498А, 8490D, 8490G Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
61315-15 11.08.2021 |
Анализаторы цепей векторные, E5063A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
61316-15 11.08.2021 |
Анализаторы цепей векторные, E5061B, E5072A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
61324-15 11.08.2021 |
Осциллографы, DSOZ204A, DSAZ204A, DSOZ254A, DSAZ254A, DSOZ334A, DSAZ334A, DSOZ504A, DSAZ504A, DSOZ594A, DSAZ594A, DSOZ634A, DSAZ634A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
61456-15 01.09.2021 |
PXIe генераторы сигналов, M9380A, M9381A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
61520-15 01.09.2021 |
Анализаторы логические с модулями, 16901A и 16902B (анализаторы) 16851A, 16852A, 16853A, 16854A, 16910A, 16911A, 16950B, 16951B, 16962A (модули) Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
62362-15 18.11.2025 |
Измерители RLC, E4990A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
62363-15 18.11.2025 |
Измерители RLC, E4982A, E4991B Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
62364-15 18.11.2025 |
Измерители RLC, E4980A, E4980AL Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
62724-15 16.12.2020 |
Осциллографы цифровые, DSO9064A, MSO9064A, DSO9104A, MSO9104A, DSO9254A, MSO9254A, DSO9404A, MSO9404A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
62725-15 16.12.2020 |
Осциллографы цифровые, DSO7012B, DSO7014B, MSO7012B, MSO7014B, DSO7032B, DSO7034B, MSO7032B, MSO7034B, DSO7052B, DSO7054B, MSO7052B, MSO7054B, DSO7104B, MSO7104B Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
62726-15 16.12.2020 |
Анализаторы электрических цепей векторные, E5071C Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
62979-15 31.12.2020 |
Анализаторы цепей векторные, Е5080А Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
63205-16 17.02.2021 |
Комплексы измерительные, N5531S Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
63371-16 11.03.2021 |
Мультиметры цифровые, 34465А, 34470А Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
64453-16 29.06.2021 |
Анализаторы сигналов, N9038A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
64455-16 29.06.2021 |
Аудиоанализаторы, U8903В Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
64456-16 29.06.2021 |
Осциллографы, DSOV084A, DSAV084A, MSOV084A, DSOV134A, DSAV134A, MSOV134A, DSOV164A, DSAV164A, MSOV164A, DSOV204A, DSAV204A, MSOV204A, DSOV254A, DSAV254A, MSOV254A, DSOV334A, DSAV334A, MSOV334A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
64457-16 29.06.2021 |
Анализаторы электрических цепей векторные модульные, М9370А, М9371А, М9372А, М9373А, М9374А, М9375А Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
66559-17 |
Аттенюаторы управляемые ступенчатые, J7211A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
72169-18 |
Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные, M9195B Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
72170-18 |
Мультиметры цифровые модульные , M9181A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
72171-18 |
Генераторы сигналов произвольной формы модульные, M3201A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
74846-19 |
Измеритель мощности с преобразователями мощности и блоком измерительным, N8488A (преобразователи мощности) и N1914A (блок измерительный) Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
74562-19 |
Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные, M9195B Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
- Полное наименование организации
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности в шт.
- Количество извещений о непригодности в %
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.
Кто поверяет Ваттметры поглощаемой мощности (PLS26, PLS50)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 21 | 4 | 7 | 14 | 1 | 21 | 7 | 14 | |
| ПАО "НПО "СТРЕЛА" (РОСС СОБ 3.00177.2014) | 44 | 6 | 0 | 44 | 1 | 44 | 0 | 44 | ||
| АО "ПРИСТ" (RA.RU.312058) | 24 | 2 | 11 | 13 | 0 | 22 | 10 | 12 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 20 | 1 | 0 | 20 | 0 | 20 | 0 | 20 | |
| ООО "КЕЙСАЙТ ТЕКНОЛОДЖИЗ" (RA.RU.310579) | 12 | 8 | 4 | 1 | 11 | 7 | 4 | |||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ИРЗ" (RA.RU.312795) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| АО "ЗРТО" (1513) | 8 | 4 | 4 | 1 | 3 | 3 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 11 | 2 | 0 | 11 | 0 | 11 | 0 | 11 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| АО "НПП "ИСТОК" ИМ. ШОКИНА" (RA.RU.312635) | 29 | 2 | 0 | 29 | 0 | 25 | 0 | 25 | ||
| АО «НИИ ТП» (RA.RU.312448) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 4 | 0 | 4 | 0 | 2 | 0 | 2 | |||
| ПАО "ЯРОСЛАВСКИЙ РАДИОЗАВОД" (RA.RU.311784) | 6 | 0 | 6 | 0 | 4 | 0 | 4 | |||
| ООО "РОДЕ И ШВАРЦ РУС" (RA.RU.311535) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "УМЗ" (RA.RU.311777) | 10 | 0 | 10 | 0 | 10 | 0 | 10 | |||
| АО "ВНИИРТ" (РОСС СОБ 3.00041.2012) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| АО "ЧРЗ "ПОЛЕТ" (RA.RU.310605) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | |
| АО "РИМР" (RA.RU.311661) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| АО "НПЦ "АЛМАЗ-ФАЗОТРОН" (РОСС СОБ 3.00230.2014) | 22 | 5 | 0 | 22 | 3 | 22 | 0 | 22 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 26 | 7 | 19 | 0 | 26 | 7 | 19 | ||
| АО "ЦКБА" (RA.RU.311883) | 19 | 2 | 0 | 19 | 0 | 1 | 0 | 1 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 35 | 2 | 2 | 33 | 6 | 35 | 2 | 33 | |
| АО "ИЖЕВСКИЙ МОТОЗАВОД "АКСИОН-ХОЛДИНГ" (РОСС СОБ 3.00141.2013) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 8 | 1 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 104 | 12 | 0 | 104 | 9 | 43 | 0 | 43 | |
| ООО "КИА" (РОСС RU.0001.310033) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| АО"НПП"РАДИОСВЯЗЬ" (RA.RU.311415) | 9 | 1 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| АО "НПП "Салют-27" (RA.RU.310658) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ПАО "НПО "АЛМАЗ" (RA.RU.311894) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| АО "РОССИЙСКИЕ КОСМИЧЕСКИЕ СИСТЕМЫ" (RA.RU.311526) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "ЯРОСЛАВСКИЙ РАДИОЗАВОД" (RA.RU.311784) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| АО "ОБУХОВСКИЙ ЗАВОД" (1513) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 4 | 3 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 3 | 0 | 3 | 1 | 3 | 0 | 3 |
Стоимость поверки Ваттметры поглощаемой мощности (PLS26, PLS50)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Иркутский ЦСМ Иркутская область |
11438 | 11249 |
|
ФБУ Красноярский ЦСМ Красноярский край |
8967 | 11249 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
9072 | 11249 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
9072 | 11249 |
|
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
9072 | 11249 |
Программное обеспечение
Программное обеспечение (далее - ПО) преобразователей измерительных представляет собой микропрограммный код, установленный на встроенный контроллер преобразователя.
Встроенное ПО идентифицируется при подключении преобразователя измерительного к ПЭВМ. Производителем не предусмотрен иной способ идентификации программного и микропрограммного обеспечения.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Метрологически значимая часть встроенного микропрограммного ПО записана на встроенное ППЗУ преобразователя измерительного.
Управление режимами работы преобразователя измерительного, а также отображение измерительной информации на экране внешней ПЭВМ осуществляется при помощи ПО Agilent Connection Expert в составе программного пакета Agilent IO Libraries Suite. ПО находится в свободном доступе на сайте компании - разработчика (http://www.home.agilent.com) и идентифицируется непосредственно, как исполняемый файл, в среде ОС Windows XP при помощи вспомогательных подпрограмм ОС, а также при помощи специальных программ-идентификаторов (позволяющих рассчитывать значение контрольной суммы). Производителем не предусмотрен иной способ идентификации программного и микропрограммного обеспечения.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Метрологически значимая часть ПО записана на жесткий диск встроенного компьютера.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
U2000 Firmware |
Программное обеспечение для измерителей мощности серии USB |
Версия не ниже A1.03.05 |
- |
- |
|
Agilent Connection Expert (Agilent IO Libraries Suite) |
ПО обмена измерительной информацией с СИ производства компании Agilent |
Версия не ниже 15.5 |
Защита ПО преобразователя измерительного от непреднамеренных и преднамеренных изменений соответствует уровню «A» по МИ 3286 - 2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации преобразователей измерительных типографским или компьютерным способом и на корпус преобразователя измерительного в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Преобразователи измерительные U2000A, U2000B, U2000H, U2001A, U2001B, U2001H, U2002A, U2002H, и2004А. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным U2000A, U2000B, U2000H, U2001A, U2001B, U2001H, U2002A, U2002H, U2004A.:ГОСТ 13317 - 89 Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры.
Техническая документация фирмы - изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МП 57571-14 «Инструкция. Преобразователи измерительные U2000A, U2000B, U2000H, U2001A, U2001B, U2001H, U2002A, U2002H, и2004А. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» в апреле 2014г.
Основные средства поверки:
-
- генератор сигналов E8257D (рег. № 36797-08): диапазон частот от 250 кГц до 40 ГГц, пределы допускаемой относительной погрешности частоты опорного генератора (за 1 год): ± 3 • 10-8, шаг установки частоты 0,001 Гц, пределы установки мощности выходного сигнала от минус 135 до 12 дБ исх. 1 мВт, пределы абсолютной погрешности установки мощности выходного сигнала ± 1 дБ при мощностях выходного сигнала более минус 70 дБ исх. 1 мВт;
-
- генератор сигналов произвольной формы 33250А (рег. № 26209-08): диапазон рабочих частот от 1 мкГц до 80 МГц, диапазон установки размаха напряжения выходного сигнала на нагрузке 50 Ом от 10 мВ до 10 В, пределы допускаемой абсолютной погрешности установки размаха напряжения ± (0,01 • Up + 1 мВ), пределы допускаемой относительной погрешности установки частоты выходного сигнала ± 1 • 10-6;
-
- анализатор цепей векторный N5222A (рег. № 53567-13): диапазон рабочих частот от 0,01 до 26,5 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэф-
Лист № 9 Всего листов 10 фициента отражения в диапазоне частот до 2 ГГц ± 0,015, в диапазоне частот до 20 ГГц ± 0,035, ± 0,06 в диапазоне частот до 26,5 ГГц;
- анализатор электрических цепей векторный Е5071С с опциями 280 или 480 (рег. № 45992-10): диапазон рабочих частот от 9 кГц до 8,5 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот от 9 кГц до 10 МГц ± (0,004 + 0,015 • Г), в диапазоне частот от 10 МГц до 3 ГГц ± (0,006 + 0,016 • Г), в диапазоне частот от 3 до 6 ГГц ± (0,010 + 0,025 • Г), в диапазоне частот от 6 до 8,5 ГГц ± (0,014 + 0,03 • Г), где Г - измеренное значение модуля коэффициента отражения;
-
- набор мер коэффициентов передачи и отражения 85054B для преобразователей измерительных с типом соединителя N, набор мер 85052B для преобразователей измерительных с типом соединителя IX (тракт 3,5 мм) (рег. № 53566-13): пределы допускаемой погрешности определения действительных значений модуля коэффициента отражения от ± 0,8 до ± 1,4 %, пределы допускаемой погрешности определения фазы коэффициента отражения от 0,5° до 1,5°, пределы допускаемой погрешности определения коэффициента передачи от ± 0,03 до ± 0,1 дБ, пределы допускаемой погрешности определения фазы коэффициента передачи от ± 0,3° до ± 2°, пределы допускаемой абсолютной погрешности измерений глубины погружения контакта соединителей вилка и розетка ± 0,00127 мм;
-
- ваттметр поглощаемой мощности М3-54 (рег. № 7058-79): с преобразователями измерительными аттестованными в качестве рабочего эталона при значении поглощаемой мощности 1 - 10 мВт в диапазоне частот от 0,05 до 18 ГГц с погрешностью аттестации по коэффициенту калибровки не более 2%;
-
- ваттметр поглощаемой мощности М3-22А (рег. № 2858-72): с преобразователями измерительными аттестованными в качестве рабочего эталона при значении поглощаемой мощности 1 - 10 мВт в диапазоне частот от 18 до 24 ГГц с погрешностью аттестации по коэффициенту калибровки не более 2%;
-
- мультиметр 3458А (рег. № 25900-03): диапазон частот от 1 Гц до 10 МГц, диапазон измерений среднеквадратического значения напряжения от 10 мВ до 1 кВ, пределы допускаемой абсолютной погрешности измерений в диапазоне измеряемых значений напряжении до 10 мВ ± (2- 10-4-D + 1,1-10-4- E), в диапазоне измеряемых значений напряжении от 10 до 10 В ± (7-10’5-D + 240-5^ E), в диапазоне измеряемых значений напряжении от 10 до 100 В ± (240-4О + 240-5^ E), в диапазоне измеряемых значений напряжении от 100 В до 1 кВ ± (4-10’4-D + 2-10 -4<E);
-
- комплект аттенюаторов ступенчатых 8494В и 8496В, аттестованный в качестве рабочего эталона коэффициента ослабления на частоте 50 МГц с погрешностью по коэффициенту калибровки не более ± 1,5 %.
Изготовитель
Компания «Keysight Technologies Microwave Products (M) Sdn.Bhd.», Малайзия. Bayan Lepas Free Industrial Zone
PG 11900 Bayan Lepas Penang Malaysia
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Юридический адрес: 141570, Московская обл., Солнечногорский р-н, гор. поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Тел/факс: (495) 744-81-12, e-mail: office@vniiftri.ru.
Принцип действия преобразователя измерительного основан на преобразовании электромагнитных колебаний ВЧ и СВЧ сигналов на диодном детекторе на диоде с модифицированным барьером Шоттки, в напряжение, пропорциональное мощности сигнала, его дальнейшем аналого-цифровом преобразовании, цифровой обработке во встроенном контроллере и внесении частотных, амплитудных и температурных поправок, хранящихся во встроенном ППЗУ. Результаты измерений преобразуются в код интерфейса USB, передаются на внешнюю ПЭВМ и визуализируются на ее экране под управлением специализированного ПО Agilent IO Libraries Suite.
Для расширения динамического диапазона преобразователь измерительный содержит 2 канала измерений: канал измерений сигналов низкого уровня и канал измерений сигналов высокого уровня, переключаемые встроенным в преобразователь электронным переключателем (ключем). Ключ также позволяет проведение установки нуля с отключением сигнала внешних СВЧ устройств (далее - внешняя установка нуля), проведение установки нуля без отключения сигнала (далее - внутренняя установка нуля), а также проведение измерений в режиме стробирования по времени.
Преобразователь измерительный позволяет проводить измерения в двух режимах работы. В режиме работы «Усреднение результатов измерений» преобразователь выполняет сглаживание результатов измерений при цифровой обработке, количество отсчетов, по которым производится сглаживание, может быть установлено оператором равным 2N, где N = '1. .10. В режиме работы «Нормальный» такого сглаживания не производится.
Конструктивно преобразователи измерительные представляют собой моноблоки продолговатой формы без органов управления и дисплея. На передней стенке корпуса измерительного преобразователя расположен коаксиальный соединитель, на задней - разъем для подключения кабеля интерфейса мини USB, разъем входа внешнего триггера и светодиодный индикатор работы преобразователя. Внутри корпуса установлена печатная плата с расположенными на ней диодным модулем, контроллером, управляющим работой преобразователя, ППЗУ и вспомогательными электронными устройствами, обеспечивающими обмен измерительной информацией с ПЭВМ по кабелю.
Преобразователи U2000A, U2001A, и2004А имеют одинаковую конструкцию, U2002A отличаются наличием перехода с коаксиального волновода N типа на коаксиальный волновод типа III. Преобразователи U2001A могут выпускаться с опцией H03 (диапазон рабочих частот от 0,003 до 6 ГГц) и с опцией Н25 (динамический диапазон от минус 60 до 25 дБ исх. 1 мВт).
Преобразователи U2000B, U2001B имеют одинаковую конструкцию и отличаются от U2000A, U2001A, и2004А наличием встроенного во входной тракт аттенюатора с максимальной входной мощностью 30 дБ исх. 1 мВт. Преобразователи U2002A могут выпускаться с опцией Н26 (диапазон рабочих частот от 0,05 до 26,5 ГГц).
Особенностью конструкции преобразователя U2004 является связь с источником сигнала по постоянному току. В связи с этим при использовании преобразователя по назначению необходимо принятие мер для устранения влияния наводок по постоянному току на результаты измерений мощности.
Преобразователи U2000H, U2001H имеют одинаковую конструкцию. Преобразователи отличаются от U2000A, U2001A, наличием подключенного к входному соединителю аттенюатора с максимальной входной мощностью 44 дБ исх. 1 мВт, U2002H отличаются также наличием перехода с коаксиального волновода N типа на коаксиальный волновод типа III.
Внешний вид преобразователей измерительных, место нанесения обозначения типа, место пломбировки от несанкционированного доступа и место нанесения знака приведены на рисунке 1.
При оформлении внешнего вида преобразователей измерительных могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».

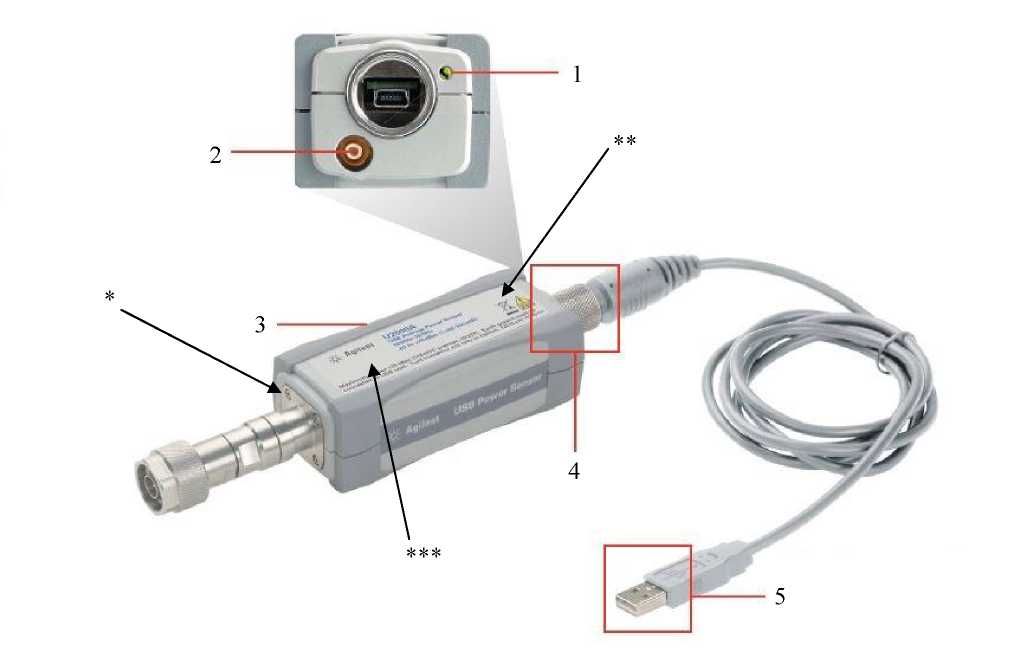

1
**
***
-
1 - светодиодный индикатор,
-
2 - вход триггера,
-
3 - корпус преобразователя измерительного,
-
4 - разъем для подключения кабеля управления,
-
5 - разъем кабеля управления для подключения к ПЭВМ.
Рисунок 1 - Вид преобразователей измерительных U2001A * - место пломбировки;
** - место нанесения знака об утверждении типа;
*** - место нанесения маркировки.
Комплект поставки включает:
-
- преобразователь измерительный U2000A, U2000B, U2000H, U2001A, U2001B, U2001H, U2002A, U2002H или и2004А - 1 шт.;
-
- кабель управления (USB) - 1 шт.;
-
- руководство по эксплуатации - 1 шт.;
-
- методика поверки - 1 шт.
преобразователей измерительных приведены в таблицах 2 - 9.
Таблица 2
|
Тип преобразователя измерительного |
Тип коаксиального соединителя по ГОСТ 13317 - 89 |
Диапазон рабочих частот |
Диапазон измеряемых значений мощности |
|
U2000A |
N тип |
от 0,01 до 18 ГГц |
от минус 60 до 20 дБ исх. 1 мВт |
|
U2001A |
N тип |
от 0,01 до 6 ГГц | |
|
U2002A |
IX тип (тракт 3,5 мм) |
от 0,05 до 24 ГГц | |
|
U2004A |
N тип |
от 9 кГц до 6 ГГц | |
|
U2000B |
N тип |
от 0,01 до 18 ГГц |
от минус 30 до 44 дБ исх. 1 мВт |
|
U2001B |
N тип |
от 0,01 до 6 ГГц |
|
Тип преобразователя измеритель ного |
Тип коаксиального соединителя по ГОСТ 13317 - 89 |
Диапазон рабочих частот |
Диапазон измеряемых значений мощности |
|
U2000H |
N тип |
от 0,01 до 18 ГГц |
от минус 50 до 30 дБ исх. 1 мВт |
|
U2001H |
N тип |
от 0,01 до 6 ГГц | |
|
U2002H |
IX тип (тракт 3,5 мм) |
от 0,05 до 24 ГГц |
Таблица 3
|
Максимальный КСВН входа | |||
|
Тип преобразователя измерительного |
Частотный диапазон |
В нормальных условиях эксплуатации |
В рабочих условиях эксплуатации |
|
от 10 до 30 МГц |
1,15 |
1,21 | |
|
от 0,03 до 2 ГГц |
1,13 |
1,15 | |
|
U2000A |
от 2 до 14 ГГц |
1,19 |
1,20 |
|
от 14 до 16 ГГц |
1,22 |
1,23 | |
|
от 16 до 18 ГГц |
1,26 |
1,27 | |
|
от 10 до 30 МГц |
1,15 |
1,21 | |
|
U2001A |
от 0,03 МГц до 2 ГГц |
1,13 |
1,15 |
|
от 2 до 6 ГГц |
1,19 |
1,20 | |
|
от 0,05 до 2 ГГц |
1,13 |
1,15 | |
|
от 2 до 14 ГГц |
1,19 |
1,20 | |
|
U2002A |
от 14 до 16 ГГц |
1,22 |
1,23 |
|
от 16 до 18 ГГц |
1,26 |
1,27 | |
|
от 18 до 24 ГГц |
1,30 |
1,30 | |
|
U2004A |
от 9 кГц до 2 ГГц |
1,13 |
1,15 |
|
от 2 до 6 ГГц |
1,19 |
1,20 | |
|
от 0,01 до 2 ГГц |
1,12 |
1,14 | |
|
U2000B |
от 2 до 12,4 ГГц |
1,17 |
1,18 |
|
от 12,4 до 18 ГГц |
1,24 |
1,25 | |
|
U2001B |
от 0,01 до 2 ГГц |
1,12 |
1,14 |
|
от 2 до 6 ГГц |
1,17 |
1,18 | |
|
от 0,01 до 8 ГГц |
1,15 |
1,17 | |
|
U2000H |
от 8 до 12,4 ГГц |
1,25 |
1,26 |
|
от 12,4 до 18 ГГц |
1,28 |
1,29 | |
|
U2001H |
от 0,01 до 6 ГГц |
1,15 |
1,17 |
|
от 0,05 до 8 ГГц |
1,15 |
1,17 | |
|
U2002H |
от 8 до 12,4 ГГц |
1,25 |
1,26 |
|
от 12,4 до 18 ГГц |
1,28 |
1,29 | |
|
от 18 до 24 ГГц |
1,30 |
1,31 | |
Таблица 4
|
Характеристики установки нуля, дрейфа нуля и СКО результата измерений мощности в режиме | ||
|
работы «Нормальный» | ||
|
Пределы допускаемой абсо- |
Пределы допускаемой абсо- | |
|
Диапазон измеряемых значений |
лютной погрешности |
лютной погрешности |
|
мощности, дБ исх. 1 мВт |
установки нуля |
установки нуля |
|
(внутренняя установка) |
(внешняя установка) | |
|
U2000A, U2001A,U2002A | ||
|
от минус 38 до минус 15 |
± 47 нВт |
± 43 нВт |
|
от минус 20 до минус 6,5 |
± 530 нВт |
± 480 нВт |
|
от минус 7,5 до минус 2 |
± 30 мкВт |
± 27 мкВт |
|
от минус 4 до 15 |
± 32 мкВт |
± 30 мкВт |
|
от 10 до 20 |
± 270 мкВт |
± 200 мкВт |
|
U2000H, U2001H, U2002H | ||
|
от минус 28 до минус 5 |
± 730 нВт |
± 500 нВт |
|
от минус 10 до минус 3,5 |
± 5,3 мкВт |
± 4,8 мкВт |
|
от 2,5 до 8 |
± 330 мкВт |
± 270 мкВт |
|
от 6 до 25 |
± 440 мкВт |
± 300 мкВт |
|
от 20 до 30 |
± 3,9 мкВт |
± 2,8 мВт |
|
Ш000В, и2001В | ||
|
от минус 8 до 15 |
± 47 нВт |
± 43 мкВт |
|
от 10 до 23,5 |
± 530 нВт |
± 480 мкВт |
|
от 22,5 до 28 |
± 30 мкВт |
± 27 мВт |
|
от 26 до 44 |
± 32 мкВт |
± 34 мВт |
Таблица 5
|
Характеристики установки нуля, дрейфа нуля и шумов измерений в режиме работы «Усреднение результатов измерений» | ||
|
Диапазон измеряемых значений мощности, дБ исх. 1 мВт |
Пределы допускаемой абсолютной погрешности установки нуля (внутренняя установка) |
Пределы допускаемой абсолютной погрешности установки нуля (внешняя установка) |
|
U2000A, U2001A,U2002A | ||
|
от минус 60 до минус 35 |
± 1,5 нВт |
± 0,6 нВт |
|
от минус 38 до минус 15 |
± 2,0 нВт |
± 1,5 нВт |
|
от минус 20 до минус 6,5 |
± 12 нВт |
± 10 нВт |
|
от минус 7,5 до минус 2 |
± 2 мкВт |
± 500 нВт |
|
от минус 4 до 15 |
± 4 мкВт |
± 1 мкВт |
|
от 10 до 20 |
± 6 мкВт |
± 5 мкВт |
|
U2004A | ||
|
от минус 60 до минус 35 |
± 2,8 нВт |
± 600 нВт |
|
от минус 38 до минус 15 |
± 3 нВт |
± 1,5 нВт |
|
от минус 20 до минус 6,5 |
± 12 нВт |
± 10 нВт |
|
от минус 7,5 до минус 2 |
± 2 мкВт |
± 500 мкВт |
|
от минус 4 до 15 |
± 4 мкВт |
± 1 мкВт |
|
от 10 до 20 |
± 6 мкВт |
± 5 мкВт |
|
U2000H, U2001H, U2002H | ||
|
от минус 50 до минус 25 |
± 15 нВт |
± 8 нВт |
|
от минус 28 до минус 5 |
± 20 нВт |
± 20 нВт |
|
от минус 10 до минус 3,5 |
± 120 нВт |
± 100 нВт |
|
от 2,5 до 8 |
± 20 мкВт |
± 20 мкВт |
|
от 6 до 25 |
± 40 мкВт |
± 30 мкВт |
|
от 20 до 30 |
± 60 мкВт |
± 60 мкВт |
|
Характеристики установки нуля, дрейфа нуля и шумов измерений в режиме работы «Усреднение результатов измерений» | ||
|
Пределы допускаемой |
Пределы допускаемой | |
|
Диапазон измеряемых значений |
абсолютной погрешности ус- |
абсолютной погрешности ус- |
|
мощности, дБ исх. 1 мВт |
тановки нуля (внутренняя ус- |
тановки нуля (внешняя уста- |
|
тановка) |
новка) | |
|
и2000В, и2001В | ||
|
от минус 30 до минус 5 |
± 1,8 мкВт |
± 800 нВт |
|
от минус 8 до 15 |
± 2 мкВт |
± 2 мкВт |
|
от 10 до 23,5 |
± 12 мкВт |
± 10 мкВт |
|
от 22,5 до 28 |
± 2 мВт |
± 1 мВт |
|
от 26 до 44 |
± 4 мВт |
± 2 мВт |
Таблица 6
|
Пределы допускаемой относительной погрешности измерений мощности смодулированных колебаний на частоте 50 МГц* в режиме работы «Нормальный» | ||
|
Тип преобразователя измерительного |
Диапазон измеряемых значений мощности |
В нормальных условиях эксплуатации |
|
U2000A, U2001A,U2002A, U2004A |
от минус 30 до 20 дБ исх. 1 мВт |
± 4,0 % |
|
U2000H, U2001H, U2002H |
от минус 20 до 30 дБ исх. 1 мВт |
± 5,0 % |
|
Ш000В, и2001В |
от 0 до 44 дБ исх. 1 мВт |
± 4,5 % |
|
* Пределы допускаемой относительной погрешности измерений мощности нормированы при доверительной вероятности Р = 0,95 | ||
Таблица 7
|
Пределы допускаемой относительной погрешности измерений мощности немодулированных колебаний на частот 50 МГц*в режиме работы «Усреднение результатов измерений» | |||
|
Тип преобразователя измерительного |
Диапазон измеряемых значений мощности |
В нормальных условиях эксплуатации |
В рабочих условиях эксплуатации |
|
U2000A, U2001A, U2002A, U2004A |
от минус 60 до 20 дБ исх. 1 мВт |
± 3,0 % |
± 3,5 % |
|
U2000H, U2001H, U2002H |
от минус 50 до 30 дБ исх. 1 мВт |
± 4,0 % |
± 5,0 % |
|
Ш000В, и2001В |
от минус 30 до 44 дБ исх. 1 мВт |
± 3,5 % |
± 4,0 % |
|
* Пределы допускаемой относительной погрешности измерений мощности нормированы при доверительной вероятности Р = 0,95 | |||
Таблица 8
|
Пределы допускаемой относительной погрешности калибровочных коэффициентов, % (в нормальных условиях эксплуатации) | |
|
U2000A | |
|
в диапазоне частот от 10 до 30 МГц от 0,03 до 2 ГГц от 2 до 14 ГГц от 14 до 16 ГГц от 16 до 18 ГГц |
± 1,8 ± 1,6 ± 2,0 ± 2,2 ± 2,2 |
|
Пределы допускаемой относительной погрешности калибровочных коэффициентов, % (в нормальных условиях эксплуатации) | |
|
U2001A | |
|
в диапазоне частот от 10 до 30 МГц от 0,03 до 2 ГГц от 2 до 6 ГГц |
± 1,8 ± 1,6 ± 2,0 |
|
Пределы допускаемой относительной погрешности калибровочных коэффициентов, % | |
|
(в нормальных условиях эксплуатации) | |
|
U2002A | |
|
в диапазоне частот | |
|
от 0,05 до 2 ГГц |
± 2,0 |
|
от 2 до 14 ГГц |
± 2,5 |
|
от 14 до 16 ГГц |
± 2,7 |
|
от 16 до 18 ГГц |
± 2,7 |
|
от 18 до 24 ГГц |
± 3,0 |
|
U2004A | |
|
в диапазоне рабочих частот |
± 1,8 |
|
и2000В | |
|
в диапазоне частот | |
|
от 0,01 до 2 ГГц |
± 1,8 |
|
от 2 до 12,4 ГГц |
± 2,0 |
|
от 12,4 до 18 ГГц |
± 2,2 |
|
и2001В | |
|
в диапазоне частот | |
|
от 0,01 до 2 ГГц |
± 1,8 |
|
от 2 до 6 ГГц |
± 2,0 |
|
U2000H | |
|
в диапазоне частот | |
|
от 0,01 до 12,4 ГГц |
± 2,0 |
|
от 12,4 до 18 ГГц |
± 2,2 |
|
U2001H | |
|
в диапазоне рабочих частот |
± 2,0 |
|
U2002H | |
|
в диапазоне частот | |
|
от 0,05 до 12,4 ГГц |
± 2,5 |
|
от 12,4 до 18 ГГц |
± 2,7 |
|
от 18 до 24 ГГц |
± 3,0 |
Таблица 9
|
Геометрические размеры (ширина, | |
|
высота, глубина), мм | |
|
U2000A, U2001A, U2004A |
163,75, 46,00, 35,90 |
|
U2002A |
134,37, 46,00, 35,90 |
|
и2000В, Ш001В |
308,00, 115,00, 84,00 |
|
U2000H, U2001H |
207,00, 46,00, 36,00 |
|
U2002H |
164,00, 46,00, 36,00 |
|
Масса, кг U2000A, U2001A, U2004A |
0,262 |
|
U2002A |
0,226 |
|
Ш000В, Ш001В |
0,762 |
|
U2000H, U2001H |
0,324 |
|
U2002H |
0,274 |
|
Потребляемый ток, мА, не более |
200 |
|
Напряжение питания, В |
5 (по кабелю интерфейса USB) |
Таблица 10
Условия эксплуатации преобразователей измерительных приведены в таблице 10.
|
Условия эксплуатации | |
|
Нормальные условия эксплуатации |
Температура: (23 ± 5) °С Относительная влажность воздуха: (15-95) % Атмосферное давление: (84-106) кПа |
|
Рабочие условия эксплуатации |
Температура: от 0 до 55 °С Относительная влажность воздуха: 95 % при 40 °С |
