Название опций и аксессуаров

Описание опций и аксессуаров

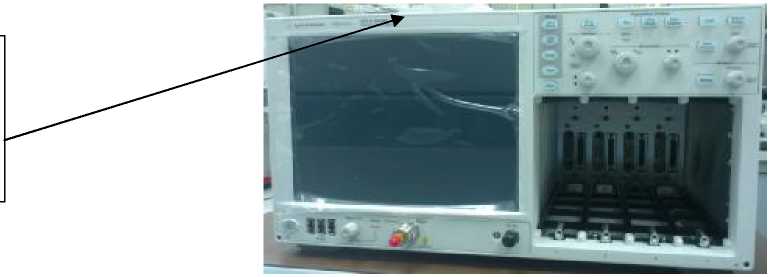

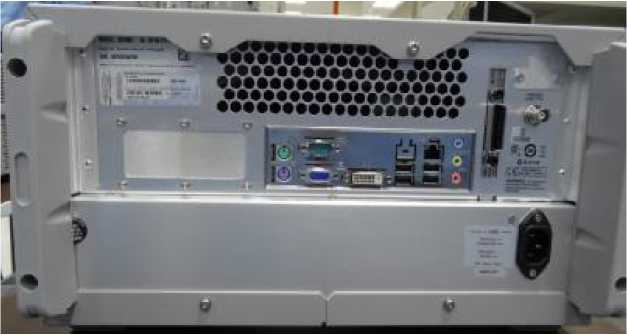

86100D

Стробоскопический осциллограф

GPI

Установлена интерфейсная карта GPIB

GPN

Интерфейсная карта GPIB не установлена

86100DC 090

Съемный жесткий диск

86105С

Модуль c оптическим каналом полосой 9ГГц и электрическим каналом полосой 20ГГц

86105D

Модуль с оптическим каналом полосой 20ГГц и электрическим каналом полосой 35ГГц

86115D

Модуль с оптическим каналом полосой 20ГГц

002

Два оптических канала

004

Четыре оптических канала

86116С

Модуль с оптическим каналом и электрическим каналом полосой 80ГГц

025

Оптический канал полосой 40 ГГц

040

Оптический канал полосой 65 ГГц

86112A

Двухканальный электрический модуль с полосой 20ГГц

HBV

Увеличение полосы до 30ГГц

86117A

Двухканальный электрический модуль с полосой 50ГГц

86118A

Двухканальный модуль с дистанционными электрическими каналами с полосой 70ГГц

54754A

Модуль рефлектометра

86107A

Модуль прецизионного опорного генератора

83496B

Модуль восстановления тактового сигнала

86108A

Двухканальный электрический модуль полосой 33 ГГц с встроенным прецизионным опорным генератором и схемой восстановления тактового сигнала

001

Два 3,5 мм подстроечных элемента для коррекции фазового сдвига

400

Дополнительный вход для восстановленного тактового сигнала

86108B

Двухканальный электрический модуль полосой с встроенным прецизионным опорным генератором и схемой восстановления тактового сигнала

LBW

Полосы 35ГГц

Название опций и аксес

суаров

Описание опций и аксессуаров

HBV

Увеличение полосы до 50ГГц

400

Дополнительный вход для восстановленного тактового сигнала

PT2

Два 2,4 мм подстроечных элемента для коррекции фазового сдвига

PT3

Два 3,5 мм подстроечных элемента для коррекции фазового сдвига

N1045A

Модуль с дистанционными электрическими каналами с полосой 60 ГГц

02F

Двухканальный порт, розетка

02M

Двухканальный порт, вилка

04F

Четырехканальный порт, розетка

04M

Четырехканальный порт, вилка

N5477A

Адаптер для системы пробников InfiniiMax III

N1022B

Адаптер для системы пробников InfiniiMax

Наименование

Количество

1. Осциллограф 86100D с модулями 54754А, 83496В,

86105D, 86107A, 86108A, 86108B, 86112A, 86115D,

86117A, 86118A, N1045A

86105С,

86116C,

1 шт.

2. Компакт-диск (с PDF файлом руководства по эксплуатации)

1 шт.

3. Футляр (для хранения и транспортировки прибора) - 9600CASE

1 шт.

4. Шнур питания

1 шт.

5. Руководство по эксплуатации

1 экз.

6. Методика поверки. 651-13-44 МП

1 экз.

Наименование характеристики

Значение

Базовый блок 86100D

Значения коэффициентов развертки:

• - минимальное

• - максимальное

2 пс/дел (с модулем 86107А: 500 фс)

1 с/дел

Установки времени задержки:

• - минимальное

• - максимальное

24 нс

1000 ^. коэффициент развертки ^. 10 или 10 с, зависит что

меньше

Пределы допускаемой абсолютной погрешности измерения временных интервалов с помощью курсоров

± (1 пс + 0,01 ^. полученное значение временного интер-вала¹) или 8 пс, зависит что меньше

Разрешающая способность по вертикали, бит

14 (при усреднении 16) или при использовании модуля N1045

¹ - максимальная задержка устанавливается 100 нс и значение временного интервала не должно превышать (28 + N ’ 4), где N=0, 1, 2, 3.. .18

Синхронизация

Опция STR (стандартная синхронизация)

Опция ETR (расширенная синхронизация)

Источники запуска

Любой канал, вход внешнего запуска

Полоса пропускания для внешнего запуска

от 0 до 3,2 ГГц

Полоса пропускания для внешнего запуска с делителем

от 3 до 13 ГГц

Чувствительность (синусоидальный сигнал) от 50 МГц до 8 ГГц от 80 до 13 ГГц

от 13 до 15 ГГц

200 мВ (или импульс длительностью 200 пс)

200 мВ

400 мВ

600 мВ

Регулировка уровня

± 1 В

По переменному току

Максимальный уровень входного сигнала

± 1 В

Входное сопротивление

50 Ом

Джиттер

средний максимальный

^н_.^{е б}_-^о_5.^{лее (1,0 пс (СКЗ)} +5 ^. 10^-5. время установленной задержки)²

1,5 пс (СКЗ) + 5 ^. 10^{-5 .} время установленной задерж-

2

ки)

1,2 пс для время установленной задержки не более 100 нс³

1,7 пс для время установленной задержки не более 100 нс³

• ² - измерения проводятся при частоте 2,5 ГГц при установленном оптимальном уровне сигнала

• ³ - скорость нарастания более 2 В/нс

Наименование характеристики

Значение

Модуль 86107А-модуль прецизионной опорной частоты

Модуль 86107А с опцией 010

Модуль 86107А с опцией 020

Модуль 86107А с опцией 040

Полоса пропускания синхронизации

от 2 до 15 ГГц

от 2,4 до 25 ГГц

От 2,4 до 48 ГГц

Модуль 86107А-модуль прецизионной опорной частоты

Модуль 86107А   Модуль 86107А с

с опцией 010        опцией 020

Модуль 86107А с опцией 040

Уровень входного сигнала

от 0,5 до 1,0 В (амплитудное значение)

Диапазон смещения напряжения постоянного тока

± 200 мВ (для модуля 86107A с опцией 020 с модулем 11742А рекомендуется смещения напряжения постоянного тока более 200 мВ)

Требуемое отношение сигнал/шум

>200:1

Входное сопротивление

50 Q

Максимальный диапазон смещения напряжения постоянного тока

± 200 мВ

Максимальный джиттер, не более, фс -внутренний опорный источник частоты⁴ -внутренний опорный источник частоты

90

100

90

100

70

100

⁴ - измерения проводятся при максимальном уровне входного сигнала (800 мВ)

Разрешающая способность по горизонтали, пс/дел

• - с улучшенными характеристиками развертки

• - без улучшенных характеристик развертки

0,5

2

0,5

2

0,5

2

Одномодовые и многомодовые оптические и электрические модули

Модуль

86105С

Модуль

86105D

Модуль

86105D с опциями 002,102,142

Модуль

86105D с опциями 004,104,144

Оптические характеристики

Полоса пропускания при отсутствии фильтрации

8,5 ГГц

20 ГГц

20 ГГц

20 ГГц

Диапазон длин волн

от 750 до 1650 нм

от 750 до 1650 нм

от 750 до 1650 нм

от 750 до 1650 нм

Калиброванные длины волн

850 нм/1310 нм/1550 нм (±20 нм)

850 нм/1310 нм/

1550 нм

850 нм/1310 нм/ 1550 нм

850 нм/1310 нм/ 1550 нм

Наименование характе-                           Значение

ристики

Одномодовые и многомодовые оптические и электрические модули

Модуль 86105С

Модуль

86105D

Модуль 86105D с опциями 002,102,142

Модуль 86105D с опциями 004,104,144

Оптическая чувствительность

850 нм:

• < 2,666 Гбит/с: минус 20 дБм; от 2,666 Гбит/с до 4,25 Гбит/с: минус 19 дБм;

от 4,25 Гбит/с до

11,3 Гбит/с: минус 16 дБм; 1310нм/1550нм:

• < 2,666 Гбит/с: минус 21 дБм; от 2,666 Гбит/с до 4,25 Гбит/с: минус 20 дБм;

от 4,25 Гбит/с до

11,3 Гбит/с: минус 17 дБм

850 нм: от 8,5 до

11,3 Гбит/с: минус 9 дБм; 14,025 Гбит/с: минус 6 дБм; 1310нм/1550нм: от 8,5 до

11,3 Гбит/с: минус 12 дБм; 14,025 Гбит/с: минус 9 дБм

850 нм: от 8,5 до

11,3 Гбит/с: минус 9 дБм; 14,025 Гбит/с: минус 6 дБм; 1310нм/1550нм: от 8,5 до

11,3 Гбит/с: минус 12 дБм; 14,025 Гбит/с: минус 9 дБм

850 нм: от 8,5 до

11,3 Гбит/с: минус 8дБм; 14,025 Гбит/с: минус 5дБм; 1310нм/1550нм: от 8,5 до

11,3 Гбит/с: минус 11 дБм; 14,025 Гбит/с: минус 8 дБм

Время нарастания (от 10% до 90%)

56 пс

24 пс

24 пс

24 пс

Среднеквадратическое значение шума, среднее

850 нм:

• < 2,666 Гбит/с:

• 1.3 мкВт;

от 2,666 до

4,25 Гбит/с:

• 1.5 мкВт; от 4,25 до

11,3 Гбит/с:

• 2.5 мкВт; 1310нм/1550нм:

• < 2,666 Гбит/с:

0,8 мкВт; от 2,666 до 4,25 Гбит/с:

1,0 мкВт; от 4,25 до 113 Гбит/с:

• 1.4 мкВт

850 нм: от 8,5 до

11,3 Гбит/с

10 мкВт; 14,025 Гбит/с:

16 мкВт;

1310 нм/

1550 нм: от 8,5 до

11,3 Гбит/с:

5 мкВт; 14,025 Гбит/с:

8 мкВт

850 нм:

от 8,5 до

11,3 Гбит/с:

10 мкВт; 14,025 Гбит/с:

16 мкВт;

1310 нм/

1550 нм: от 8,5 до 11,3

Гбит/с:

5 мкВт; 14,025 Гбит/с:

8 мкВт

850 нм:

от 8,5 до

11,3 Гбит/с:

12 мкВт; 14,025 Гбит/с:

20 мкВт;

1310 нм/

1550 нм: от 8,5 до 11,3

Гбит/с:

6 мкВт; 14,025 Гбит/с:

10 мкВт

Наименование характеристики

Значение

Максимальное

850 нм:

• < 2,666 Гбит/с: 2,0 мкВт;

от 2,666 до

4,25 Гбит/с:

• 2.5 мкВт; от 4,25 до

11,3 Гбит/с: 4,0 мкВт; 1310нм/1550нм:

• < 2,666 Гбит/с:

1,3 мкВт;

от 2,666 до

4,25 Гбит/с:

• 1.5 мкВт; от 4,25 до

113 Гбит/с:

• 2.5 мкВт

850 нм:

от 8,5 до

11,3 Гбит/с

12 мкВт;

14,025 Гбит/с:

24 мкВт;

1310 нм/

1550 нм:

от 8,5 до

11,3 Гбит/с:

7 мкВт; 14,025 Гбит/с:

12 мкВт

850 нм:

от 8,5 до

11,3 Гбит/с

12 мкВт;

14,025 Гбит/с:

24 мкВт;

1310 нм/

1550 нм:

от 8,5 до

11,3 Гбит/с:

7 мкВт; 14,025 Гбит/с:

12 мкВт

14 мкВт;

14,025 Гбит/с:

30 мкВт;

1310 нм/

1550 нм: от 8,5 до 11,3

Гбит/с:

8,5 мкВт; 14,025 Гбит/с:

10 мкВт

Коэффициент масштабирования (на деление), мкВт

• - минимальный

• - максимальный

2

100

20

500

20

500

20

500

Погрешность измерения уровня незатухающего сигнала (по одиночному маркеру, в пределах рабочего диапазона датчика средней мощности)

Одномодовый ± 25 мкВт ± 3% Многомодовый ± 25 мкВт ± 10%)

Одномодовый ±25 мкВт ±( 2% (8/10 Гбит/с), 4% (14 Гбит/с), 6% без фильтра) Многомодовый ±25 мкВт ±10%

Одномодовый ±25 мкВт ±( 2% (8/10 Гбит/с), 4% (14 Гбит/с), 6% без фильтра) Многомодовый ±25 мкВт

±10%

Одномодовый ±25 мкВт ±( 2% (8/10 Гбит/с), 4% (14 Гбит/с), 6% без фильтра) Многомодовый ±25 мкВт

±10%

Пределы смещения непрерывного сигнала (на уровне двух делений от нижней границы экрана)

от 0,2 мкВт до минус 0,6 мкВт

1 мкВт/ минус 3 мкВт

1 мкВт/ минус

3 мкВт

1 мкВт/ минус

3 мкВт

Датчик средней мощности (нормированный рабочий диапазон)

от минус 30 до 0 дБм

от минус 30 до 3 дБм

от минус 30 до 0 дБм

от минус 30 до 0 дБм

Погрешность датчика средней мощности (одномодовоый)

±5%^±200 нВт ± погрешность разъема

±5%^±200 нВт ± погрешность разъема

±5%^±200 нВт ± погрешность разъема (от 20 до 30 °С)

5⁽% ±200 нВт ± погрешность разъема

Наименование характеристики

Значение

Погрешность датчика средней мощности (многомодовый (среднее.))

±10%^±200 нВт ± погрешность разъема

±5%^±200 нВт ± погрешность разъема

±5%^±200 нВт ± погрешность разъема

±5%^±200 нВт ± погрешность разъема

Погрешность после калибровки (одномодовый) (отклонение температуры < 5 °C)

±3%^±200 нВт ± погрешность измерителя мощности

±2%-±100 нВт ± погрешность измерителя мощности

±2%-±100 нВт ± погрешность измерителя мощности

±2%-±100 нВт ± погрешность измерителя мощности

Погрешность после калибровки (многомодовый) ()

(отклонение температуры < 5 °C)

±10%^±200 нВт ± погрешность измерителя мощности

±10%^±200 нВт

± погрешность измерителя мощности

±10%^±200 нВт ± погрешность измерителя мощности

±10%^±200 нВт ± погрешность измерителя мощности

Максимально допустимое значение средней мощности

0,5 мВт (минус 3 дБм)

5 мВт

(7 дБм)

5 мВт

(7 дБм)

5 мВт

(7 дБм)

Максимально допустимое значение пиковой мощности

5 мВт

(7 дБм)

10 мВт (10 дБм)

10 мВт

(10 дБм)

10 мВт (10 дБм)

Диаметр волоконно-оптического входа

62,5/125 мкм

62,5/125 мкм, разъем, выбираемый пользователем

62,5/125 мкм, разъем, выбираемый пользователем

62,5/125 мкм, разъем, выбираемый пользователем

Потери на обратное рассеяние (разъем HMS-10, полностью заполненный оптоволокном)

850 нм: > 13 дБ;

1310/1550 нм: > 24 дБ

одномодовый:

27 дБ; многомодовый: 14 дБ

одномодовый:

27 дБ; многомодовый: 14 дБ

одномодовый:

27 дБ; многомодовый: 14 дБ

Электрические характеристики

Полоса пропускания

12,4 и 20 ГГц

25 и 35 ГГц

Время нарастания/ спада, пс (от 10% до 90%)

28,5 (для

• 12.4 ГГц)

• 17.5 (для

20 ГГц)

14 (для 25 ГГц)

10 (для 35 ГГц)

Среднеквадратическое значение собственных шумов, мВ

0,25 (для

12,4 ГГц)

0,5 (для 20 ГГц)

0,25 (для

25 ГГц)

0,5 (для

35 ГГц)

Максимальное среднеквадратическое значение собственных шумов, мВ

0,5 (для

12,4 ГГц)

1 (для 20 ГГц)

0,5 (для 25 ГГц)

1 (для 35 ГГц)

Наименование характеристики

Значение

Диапазон коэффициентов отклонения К_ОТКЛ

От 1 мВ/дел до 100 мВ/дел

Входной динамический диапа-зон(относительно смещения)

± 400 мВ

Диапазон установки напряжения смещения Исмелт

± 500 мВ

(относительно центра экрана)

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока

± 0,015 ’ Исмещ +0,004’ 8[дел] • КОТКЛ [В/дел] + 2 мВ _. (для 12,4 ГГц)_.

± 0,03 ’ Исмещ +0,004’ 8[дел]-КОТКЛ [В/дел] + 2 мВ (для 20 ГГц)

Максимальное значение входного напряжения

± 2 В (+16 дБм)

Входное сопротивление

50 Ом

Отражение (время нарастания 30 пс)

5%

Широкополосный одномодовый оптический и электрические модули

Оптические характеристики

Модуль 86116C с опцией 025

Модуль 86116C с опцией 041

Полоса пропускания при отсутствии фильтрации

45 ГГц

65 ГГц

Диапазон длин волн

от 1300 нм до 1620 нм

Калиброванные длины волн

1310 нм/1550 нм

Оптическая чувствительность

1310

нм

минус 9 дБм (17 Гбит/с) минус 8 дБм (25,8 Гбит/с) минус 7 дБм (27,7 Гбит/с)

минус 3 дБм (39,8/43,0 Гбит/с)

1550

нм

минус 10 дБм (17 Гбит/с) минус 9 дБм (25,8 Гбит/с) минус 8 дБм (27,7 Гбит/с)

минус 5 дБм (39,8/43,0 Гбит/с)

Время нарастания (от 10% до 90%)

7,4 пс (FWHM)

Средне-квадратическое значение шума

1310 нм

13 мкВт (17 Гбит/с)

17 мкВт (25,8 Гбит/с)

20 мкВт (27,7 Гбит/с)

60 мкВт (40 ГГц)

54 мкВт (39,8/43,0 Гбит/с)

75 мкВт (55 ГГц)

105 мкВт (60 ГГц)

187 мкВт (65 ГГц)

1550 нм

10 мкВт (17 Гбит/с)

12 мкВт (25,8 Гбит/с)

14 мкВт (27,7 Гбит/с)

40 мкВт (40 ГГц)

36 мкВт (39,8/43,0 Гбит/с)

50 мкВт (55 ГГц)

70 мкВт (60 ГГц)

125 мкВт (65 ГГц)

Максимальное средне-квадратическое значение шума

1310 нм

18 мкВт (17 Гбит/с)

20 мкВт (25,8 Гбит/с) 30 мкВт (27,7 Гбит/с)

120 мкВт (40 ГГц)

102 мкВт (39,8/43,0 Гбит/с)

127 мкВт (55 ГГц)

225 мкВт (60 ГГц)

300 мкВт (65 ГГц)

1550 нм

15 мкВт (17 Гбит/с)

18 мкВт (25,8 Гбит/с)

21 мкВт (27,7 Гбит/с)

80 мкВт (40 ГГц)

68 мкВт (39,8/43,0 Гбит/с)

85 мкВт (55 ГГц)

150 мкВт (60 ГГц)

200 мкВт (65 ГГц)

Коэффициент масштабирования (на деление) минимальный максимальный

200 мкВт

5 мВт

Погрешность измерения уровня незатухающего сигнала (по одиночному маркеру, в пределах рабочего диапазона датчика средней мощности)

±150 мкВт ±4% (показание - смещение в канале)

Пределы смещения непрерывного сигнала (на уровне двух делений от нижней границы экрана)

от + 8 мВт до минус 12 мВт

Датчик средней мощности (нормированный рабочий диапазон)

от минус 23 дБм до 9 дБм

Погрешность датчика после заводской калибровки

±5% ±100 нВт ± погрешность разъема, от 20 до 30 °С

Погрешность датчика после пользовательской калибровки

±2% ±100 нВт ± погрешность измерителя мощности, отклонение температуры < 5°C

Наименование характеристи

ки

Значение

Максимально допустимое значение средней мощности

10 мВт (+10 дБм)

Максимально допустимое значение пиковой мощности

50 мВт (+17 дБм)

Диаметр волоконнооптического входа

9/125 мкм, разъем, выбираемый пользователем

Потери на обратное рассеяние (разъем HMS-10, полностью заполненный оптоволокном)

20 дБ

Электрические характеристики

Полоса пропускания

30, 50 и 80 ГГц

Время нарастания/ спада, пс

(от 10% до 90%)

• 6.4 (для 55 ГГц)

  • 4.4 (для 80 ГГц)

Среднеквадратическое значение собственных шумов, мВ

0,5 (для 30 ГГц)

0,6 (для 55 ГГц)

1,1 (для 80 ГГц)

Максимальное среднеквадратическое значение собственных шумов, мВ

0,8 (для 30 ГГц)

• 1.1 (для 55 ГГц)

• 2.2 (для 80 ГГц)

Диапазон коэффициентов отклонения К_ОТКЛ

От 2 мВ/дел до 100 мВ/дел

Диапазон установки напряжения смещения и_СМЕЩ

± 500 мВ

(относительно центра экрана)

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока

± (0,02 ’ иСМЕЩ +0,004’ 8[дел] ’ Коткл [В/дел] + 3 мВ)

Входной динамический диапазон

(относительно смещения)

± 400 мВ

Максимальное значение входного напряжения

± 2 В (+16 дБм)

Входное сопротивление

50 Ом

Отражение (время нарастания 30 пс)

10 % ( от 0 до 70 ГГц) 20 % ( от 70 до 100 ГГц)

Двойные электрические модули

Модуль 86112А

Модуль 54754А

Полоса пропускания

12,4 и 20 ГГц (с опцией 86112-HBW расширение диапазона до 30 ГГц)

12,4 и 18 ГГц

Время нарастания/ спада, пс (от 10% до 90%)

28,2 (для 12,4 ГГц)

17,5 (для 20 ГГц)

28,2 (для 12,4 ГГц)

19,4 (для 18 ГГц)

Наименование характеристики

Значение

Среднеквадратическое значение собственных шумов, мВ

0,25 (для 12,4 ГГц)

0,5 (для 20 ГГц)

0,25 (для 12,4 ГГц)

0,5 (для 18 ГГц)

Максимальное среднеквадратическое значение собственных шумов, мВ

0,5 (для 12,4 ГГц)

1 (для 20 ГГц)

0,5 (для 12,4 ГГц)

1 (для 18 ГГц)

Двойные электрические модули

Модуль 86112А

Модуль 54754А

Диапазон коэффициентов отклонения К_ОТКЛ

От 1 мВ/дел до 100 мВ/дел

Входной динамический диапазон (относительно смещения)

± 400 мВ

Диапазон установки напряжения смещения и_СМЕЩ

± 500 мВ

(относительно центра экрана)

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока

± 0,015 ’ исмЕЩ ±0,004^8[дел] ^. Коткл [В/дел]

± 2 мВ (для 12,4 ГГц) ±0,03 • исмЕЩ ±0,004^8[дел] ^.КОтКЛ [В/дел] ±2 мВ (для 20 ГГц)

±0,006 исМЕЩ ±0,004^8[дел]

• ^• КОтКЛ [В/дел] ±2 мВ (для 12,4 ГГц)

±0,012 • исМЕЩ ±0,004^8[дел]

• ^• КОтКЛ [В/дел] ±2 мВ (для 18 ГГц)

Максимальное значение входного напряжения

± 2 В (+16 дБм)

Входное сопротивление

50 Ом

Отражение (время нарастания 30 пс)

5%

Модуль 86112А

Модуль 54754А

Полоса пропускания

30 и 50 ГГц

50 и 70 ГГц

Время нарастания/ спада, пс (от 10% до 90%)

11,7 (для 30 ГГц)

7 (для 50 ГГц)

Среднеквадратическое значение собственных шумов, мВ

0,4 (для 30 ГГц)

0,6 (для 50 ГГц)

0,7 (для 50 ГГц)

1,3 (для 70 ГГц)

Максимальное среднеквадратическое значение собственных шумов, мВ

0,7 (для 30 ГГц)

1,0 (для 50 ГГц)

1,8 (для 50 ГГц)

2,5 (для 70 ГГц)

Диапазон коэффициентов отклонения К_ОТКЛ

от 1 мВ/дел до 100 мВ/дел

Входной динамический диапазон (относительно смещения)

± 400 мВ

Диапазон установки напряжения смещения и_СМЕЩ

± 500 мВ

(относительно центра экрана)

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока

±0,012 ’ иСМЕЩ ±0,004^8[дел] ^. КОТКЛ [В/дел]

± 2 мВ (для 30 ГГц)

±0,02 • иСМЕЩ ±0,004^8[дел] •Коткл [В/дел] ±

2 мВ (для 50 ГГц)

±0,012 • исмЕЩ ±0,004^8[дел]

^• КОтКл [В/дел]

± 2 мВ (для 50 ГГц)

±0,02 • исмЕЩ ±0,004^8[дел] •Коткл [В/дел] ±

2 мВ (для 70 ГГц)

Модуль 86112А

Модуль 54754А

Максимальное значение входного напряжения

± 2 В (16 дБм)

Входное сопротивление

50 Ом

Отражение (время нарастания 30 пс)

5%

20%

Модуль 86108А

Модуль 86108В

- LBW

Модуль 86108В

- HBW

Полоса пропускания (уз-кая/широкая)⁵

16 и 32 ГГц

20 и 35 ГГц

35 и 50 ГГц

Время нарастания/ спада, пс

(от 10% до 90%)

10

7

Среднеквадратическое значение собственных шумов, мкВ, (низкая/высокая)

240/420

300/500

600/750

Максимальное среднеквадратическое значение собственных шумов, мкВ

350/700

350/700

800/980

Диапазон коэффициентов отклонения К_отКл

От 2 мВ/дел до 100 мВ/дел

От 1 мВ/дел до 140 мВ/дел

Входной динамический диапазон (относительно смещения)

± 400 мВ

± 560 мВ

Диапазон установки напряжения смещения и_СМЕщ (относительно центра экрана)

± 500 мВ

± 700 мВ

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока

± 0,015 • ^мещ ±0,007 • 8[дел] • Коткл [В/дел] ± 2 мВ (для 16 ГГц)

± 0,03 • ^мещ ±0,007 • 8[дел] • Коткл [В/дел] ± 2 мВ (для 32 ГГц)

Максимальное значение входного напряжения

± 2 В (+16 дБм)

± 2,5 В (+18 дБм)

Входное сопротивление

50 Ом

Отражение (время нарастания 30 пс)

5%

⁵ - настройки полосы пропускания

Наименование характеристики

Значение

Модуль N1045A

Количество каналов

2                        4

Полоса пропускания

20/35/45/60 ГГц

Время нарастания/ спада, пс (от 10% до 90%)

17,5/10/7,8/5,8

Среднеквадратическое значение собственных шумов, мкВ

275/425/500/750

Максимальное среднеквадратическое значение собственных шумов, мкВ

950 (при 60 ГГц)

Модуль N1045A

Диапазон коэффициентов отклонения К_ОТКЛ

От 1 мВ/дел до 100 мВ/дел

Входной динамический диапазон

± 400 мВ (относительно смещения)

Диапазон установки напряжения смещения иСМЕЩ

± 500 мВ (относительно центра экрана)

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока

± 0,04 ’ иСМЕЩ ±0,004’ 8[дел] ’ Коткл [В/дел] ± 2 мВ (для 60 ГГц)

Максимальное значение входного напряжения

± 2 В (+16 дБм)

Входное сопротивление

50 Ом

Отражение (время нарастания 30 пс)

20%

Модуль восстановления тактового сигнала

Модуль

86108А

Модуль

86108B-216

Модуль

86108B-232

Пределы допускаемой абсолютной погрешности опорного генератора

± 10 mmp

Диапазон входных данных, Гбит/с

от 0,05 до 14,2

от 0,05 до 16

от 0,05 до 32

Диапазон частот опорных частот, ГГц

от 0,025 до 6,75

от 0,025 до 8

от 0,025 до 16

Минимальный входной уровень для синхронизации

175 мВ (ампл)

Джиттер петли обратной связи для восстановления синхронизации, не более

500 фc для

2 Гбит/с

400 фс для

5 и10 Гбит/с

350 фc для <2 Гбит/с

300 фс для >2 Гбит/с

Регулируемый диапазон частот обратной связи для восстановления синхронизации, МГц

от 0,015 до 10

От 0,015 до 20

Модуль 83496В-100

Модуль 83496В-101

Тип каналов

Дифференциальный и несимметричный электрический

Дифференциальный и несимметричный электрический; одномодовый и многомодовый оптический

Диапазон входных данных

от 50 Мбит/с до 7,1 Гбит/с: стандартное исполнение

от 50 Мбит/с до 14,2 Гбит/с: опция 200 от 7,1 до 14,2 Гбит/с: опция 201

Наименование характеристики

Значение

Модуль 83496В-100

Модуль 83496В-101

Минимальный входной сигнал

-электрический

-оптический одномодовый режим от 50 Мбит/с до 11,4 Гбит/с

11,4 Гбит/с

от 7,1 до 11,4 Гбит/с (без опции 200)

от 1 до 7,1 Гбит/с

от 50 Мбит/с до 1 Гбит/с

Многомодовый режим 1310нм от 50 Мбит/с до 11,4 Гбит/с 11,4 Гбит/с

от 7,1 до 11,4 Гбит/с (без опции 200)

от 1 до 7,1 Гбит/с

от 50 Мбит/с до 1 Гбит/с

Многомодовый режим 850нм от 50 Мбит/с до 11,4 Гбит/с 11,4 Гбит/с

от 7,1 до 11,4 Гбит/с (без опции 200)

от 1 до 7,1 Гбит/с

от 50 Мбит/с до 1 Гбит/с

150 мВ

150 мВ

Одномодовый режим минус 11 дБм от 50 Мбит/с до 11,4 Гбит/с минус 8дБм 11,4 Гбит/с минус 12 дБм от 7,1 до 11,4 Гбит/с (без опции 200) минус 14дБм от 1 до 7,1 Гбит/с минус 15 дБм от 50 Мбит/с до 1 Гбит/с Многомодовый режим 1310нм минус 10 дБм от 50 Мбит/с до 11,4 Гбит/с минус 7дБм 11,4 Гбит/с минус 11 дБм от 7,1 до 11,4 Гбит/с (без опции 200) минус 13дБм от 1 до 7,1 Гбит/с минус 14 дБм от 50 Мбит/с до 1 Гбит/с Многомодовый режим 850нм минус 8 дБм от 50 Мбит/с до 11,4 Гбит/с минус 7дБм 11,4 Гбит/с минус 9 дБм от 7,1 до 11,4 Гбит/с (без опции 200) минус 11 дБм от 1 до 7,1 Гбит/с минус 12 дБм от 50 Мбит/с до 1 Гбит/с

Выходное напряжение восстановленного сигнала на передней панели

от 220 мВ до 1 В

Нормальные условия эксплуатации

Температура: (23±5) ⁰С

Относительная влажность воздуха:(30-80) % Атмосферное давление: (84-106) кПа

Рабочие условия эксплуатации

Температура: (от +10 до +40) ⁰С

Относительная влажность воздуха: не более 90 %

Хранение/транспортирование

Температура: (-40.. .+65) ⁰С

гносительная влажность воздуха: не более 90 %

Г еометрические размеры: ширинах высотахглубина (без креплений и разъёмов)

221х426х530 мм

Масса, кг

20,5(блока базового без модулей)

Напряжение и частота сети электропитания

При частоте 50/60/400 Гц от 100 до 120 В

При частоте 50/60 Гц от 220 до 240 В

Потребляемая мощность, не более

700 Вт (блока базового)
