Обозначение

Назначение опции

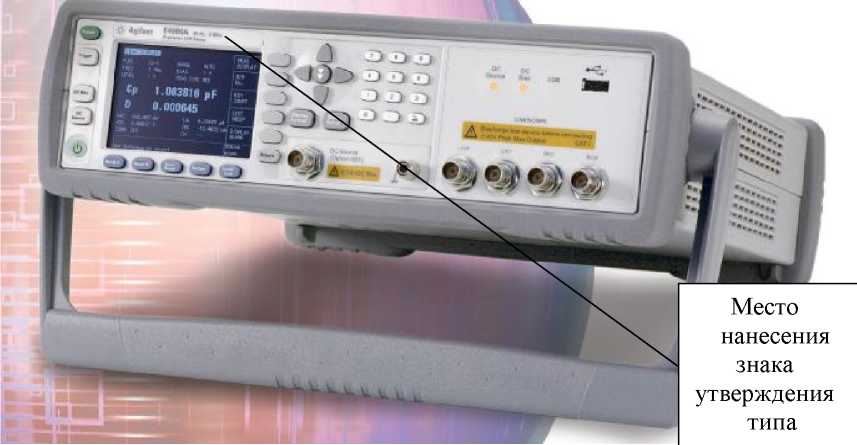

E4980A

RLC метр с диапазоном частот от 20 Гц до 2 МГц

E4980AL-102

RLC метр с диапазоном частот от 20 Гц до 1 МГц

E4980AL-052

RLC метр с диапазоном частот от 20 Гц до 500 кГц

E4980AL-032

RLC метр с диапазоном частот от 20 Гц до 300 кГц

E4980ALU-113

Модернизация частотного диапазона с 500 кГц до 1 МГц

E4980ALU-112

Модернизация частотного диапазона с 300 кГц до 1 МГц

E4980ALU-052

Модернизация частотного диапазона с 300 кГц до 500 кГц

E4980ALU-111

Модернизация частотного диапазона с 500 кГц до 1 МГц

E4980ALU-110

Модернизация частотного диапазона с 300 кГц до 1 МГц

E4980ALU-050

Модернизация частотного диапазона с 300 кГц до 500 кГц

E4980ALU-201

Добавление интерфейса манипулятора

E4980ALU-301

Добавление интерфейса сканера

E4980A-001

Улучшение мощности и подачи смещения

E4980A-002

Интерфейс подачи тока смещения

E4980A-005

Начальная модель

E4980A-007

Стандартная модель

E4980A-200

Измерения сопротивления при постоянном токе

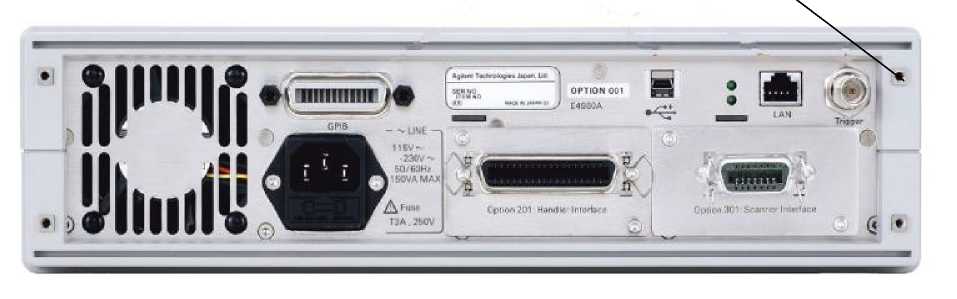

E4980A-201

Интерфейс манипулятора

E4980A-301

Интерфейс сканера

E4980A-710

Отсутствуют интерфейсы сканера и манипулятора

E4980A-1CM

Комплект для монтажа в стойку

Наименование

Количество

Примечание

Измеритель (RLC E4980A, E4980AL)

1 шт.

по заказу

Руководство по эксплуатации

1 шт.

Методика поверки

1 шт.

16034E Устройство для измерения чип - компонентов

1 шт.

по заказу

16034G Устройство для измерения чип - компонентов

1 шт.

по заказу

16034H Устройство для измерения чип - компонентов

1 шт.

по заказу

16044A У стройство для измерения чип - компонентов

1 шт.

по заказу

16047A Тестовое приспособление

1 шт.

по заказу

16047D Тестовое приспособление

1 шт.

по заказу

16047E Тестовое приспособление

1 шт.

по заказу

16048A Щупы

1 комплект

по заказу

16048D Щупы

1 комплект

по заказу

16048E Щупы

1 комплект

по заказу

16334A Пинцет

1 шт.

по заказу

16089A Зажимы Кельвина

1 комплект

по заказу

16089B Зажимы Кельвина

1 комплект

по заказу

16089C Зажимы для микросхем

1 комплект

по заказу

16089D Зажимы типа "крокодил"

1 комплект

по заказу

16089E Зажимы Кельвина

1 комплект

по заказу

16065A Приспособление для подачи внешнего напряжения смещения

1 шт.

по заказу

16451B Тестовое приспособление для измерения диэлектриков

1 шт.

по заказу

16452A Тестовое приспособление для измерения жидкостей

1 шт.

по заказу

16048G Щупы для тестирования при температурах в диапазоне от минус 20 до плюс 150 °C

1 комплект

по заказу

42090A Аксессуар для калибровки

1 шт.

Наименование

Количество

Примечание

42091A Аксессуар для калибровки

1 шт.

16380A Набор емкостей для калибровки

1 комплект

по заказу

16380C Набор емкостей для калибровки

1 комплект

по заказу

42030A Набор сопротивлений для калибровки

1 комплект

по заказу

16065C Адаптер для подачи внешнего напряжения смещения

1 шт.

по заказу

Наименование характеристики

Значение характеристики

Диапазон измерения импеданса, Ом

от Г10^-3 до Г10⁸

Характеристики источника сигнала

Диапазон установки частоты тестового сигнала, Гц, для моделей:

Е4980А,

Е4980А -100, Е4980AL -100

Е4980А -050, Е4980AL -050

Е4980А -030, Е4980AL -030

от 20 Гц до 2 МГц от 20 Гц до 1 МГц от 20 Гц до 500 кГц от 20 Гц до 300 кГц

Пределы допускаемой относительной погрешности установки частоты тестового сигнала, %

±0,01

Диапазон установки напряжения переменного тока тестового сигнала, В

от 0,0001 до 2

Пределы допускаемой погрешности установки напряжения переменного тока тестового сигнала, в диапазоне частот

не более 1 МГц (без включение АРУ)

не более 1 МГц (с включение АРУ)

± (0,TU+1 мВ)

± (0,06^/U+1 мВ)

где U - устанавливаемое напряжение, В

Диапазон установки силы переменного тока тестового сигнала, мА

от 0,001 до 20

Пределы допускаемой погрешности установки силы переменного тока тестового сигнала, в диапазоне частот

не более 1 МГц (без включение АРУ)

не более 1 МГц (с включение АРУ)

± (0,1-1+10 мкА)

± (0,06-1+10 мкА)

где I-устанавливаемая сила тока, А

Диапазон установки напряжения постоянного тока смещения, В

±2

Пределы допускаемой погрешности установки напряжения смещения

± (0,001-U+2 мВ)

где U - устанавливаемое напряжение смещения, В

Опция 001

Диапазон установки напряжения переменного тока тестового сигнала, В

-при частоте не более 1 МГц

-при частоте более 1 МГц

от 0,0001 до 20

от 0,0001 до 15

Наименование характеристики

Значение характеристики

Пределы допускаемой погрешности установки напряжения переменного тока тестового сигнала, в диапазоне частот (без включения АРУ)

-частота не более 1 МГц, напряжение тестового сигнала не более 2 В

-частота не более 300 кГц, напряжение тестового сигнала более 2 В

-частота более 300 кГц, но не более 1 МГц напряжение тестового сигнала более 2 В

± (0,1-U+1 мВ)

± (0,1-U+10 мВ)

± (0,1-U+20 мВ)

где U - устанавливаемое напряжение, В

Пределы допускаемой погрешности установки напряжения переменного тока тестового сигнала, в диапазоне частот (с включением АРУ)

-частота не более 1 МГц, напряжение тестового сигнала не более 2 В.

-частота не более 300 кГц, напряжение тестового сигнала более 2 В- правильно

-частота более 300 кГц, но не более 1 МГц напряжение тестового сигнала более 2 В

± (0,06^/U+1 мВ)

± (0,06^/U+10 мВ)

± (0,12^/U+20 мВ)

где U - устанавливаемое напряжение, В

Диапазон установки силы переменного тока тестового сигнала, мА

от 0,001 до 100

Пределы допускаемой погрешности установки силы переменного тока тестового сигнала, в диапазоне частот (без включения АРУ)

-частота не более 1 МГц, сила тока тестового сигнала не более 20 мА

-частота не более 300 кГц, сила тока тестового сигнала более 20 мА-правильно

-частота более 300 кГц, но не более 1 МГц, сила тока тестового сигнала более 20 мА

± (0,1-1+10 мкА)

± (0,1-1+100 мкА)

± (0,15-1+200 мкА) где I-устанавливаемая сила тока, А

Пределы допускаемой погрешности установки силы переменного тока тестового сигнала, в диапазоне частот (с включением АРУ)

-частота не более 1 МГц, сила тока тестового сигнала не более 20 мА

-частота не более 300 кГц, сила тока тестового сигнала более 20 мА

-частота более 300 кГц, но не более 1 МГц, сила тока тестового сигнала более 20 мА

± (0,06-1+10 мкА)

± (0,06-1+100 мкА)

± (0,12-1+200 мкА) где I-устанавливаемая сила тока, А

Диапазон установки напряжения постоянного тока смещения, В

±40

Наименование характеристики

Значение характеристики

Пределы допускаемой погрешности установки напряжения смещения

• - при тестовом сигнале не более 2 В

• - при тестовом сигнале более 2 В

± (0,001-и+2мВ)

± (0,001-и+4мВ)

где U - устанавливаемое напряжение смещения, В

Диапазон смещения силы постоянного тока, мА

±100

Характеристики встроенного измерителя

Пределы допускаемой погрешности измерения напряжения переменного тока в диапазоне от 5 мВ до 2 В в частотном диапазоне:

• - до 1 МГц включительно

• - свыше 1 МГц

± (0,03 иизм +0,5 мВ) ± (0,06 иизм +1 мВ) где иизм - измеренное напряжение,

В

Опция 001

Пределы допускаемой погрешности измерения напряжения переменного тока в диапазоне от 2 В до 10 В в частотном диапазоне:

• - до 300 кГц включительно

• - свыше 300 кГц до 1 МГц

± (0,03 иизм + 5 мВ)

± (0,06 иизм + 10 мВ) где иизм - измеренное напряжение,

В

Пределы допускаемой погрешности измерения силы переменного тока в диапазоне от 50 мкА до 20 мА в частотном диапазоне:

• - до 1 МГц включительно

• - свыше 1 МГц

± (0,03 1изм +0,5 мкА)

± (0,06 1изм +10 мкА) где 1изм - измеренная сила тока, мА

Опция 001

Пределы допускаемой погрешности измерения силы переменного тока в диапазоне от 20 мА в частотном диапазоне:

• - до 300 кГц включительно

• - свыше 300 кГц

± (0,03 1изм + 50 мкА)

± (0,06 1изм + 100 мкА) где 1изм - измеренная сила тока, мА

Измеряемые величины

Z: модуль полного сопротивления (импеданса) Y: модуль полной проводимости (адмитанса) R: активное сопротивление

G: активная проводимость

С: ёмкость

L: индуктивность

9: фазовый угол

Х: реактивное сопротивление

В: реактивная проводимость

D: тангенс угла потерь

Q: добротность

Наименование характеристики

Значение характеристики

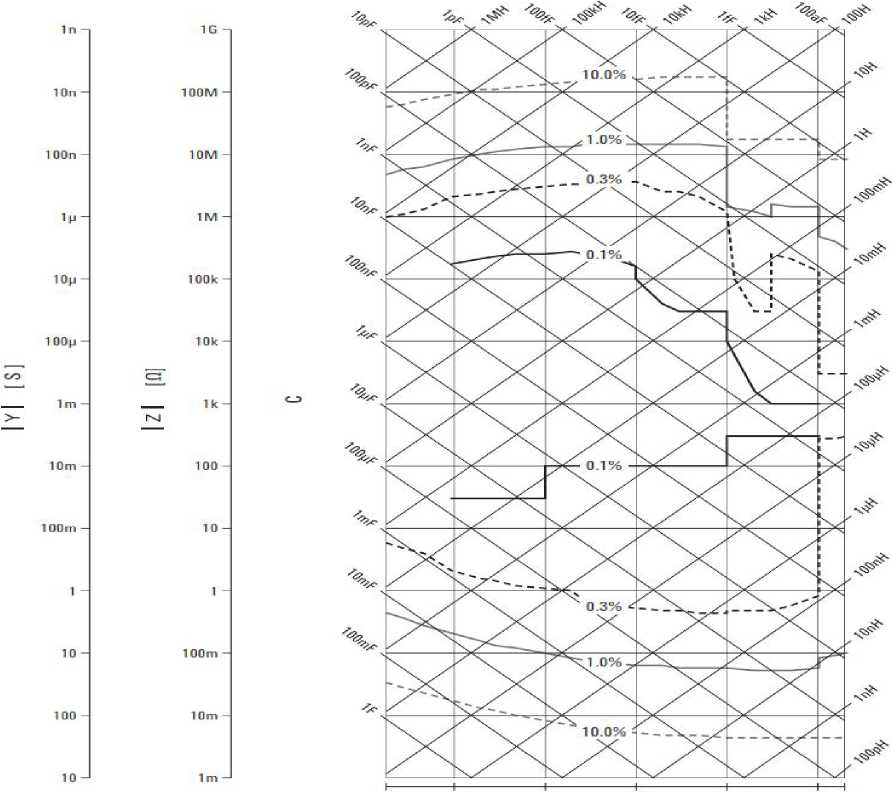

Погрешности измерений

Наименование характеристики

Значение характеристики

|Zm| - модуль полного сопротивления испытуемого устройства;

Y_o - коэффициент смещение холостого хода;

K_t - температурный коэффициент.

Пределы допускаемой относительной погрешности измерений тангенса угла потерь (Юе):

• - при D_X < 0,1

De = ± 6e / 100, где DX - измеренная величина D

• - при DX > 0,1,

De = ± 6e х (1 + Dx) / 100;

Пределы допускаемой относительной погрешности измерений добротности (Qe) (при Q • De <1):         ₂

Qe = ± (Qx² • De)/(1 ± Qx • De), где Qx - измеренная величина Q

Пределы допускаемой относительной погрешности измерений фазового угла (0d): бе = (180 • 6e) / (п • 100)

Пределы допускаемой относительной погрешности измерений активной проводимости (Ge): Ge = Bx • De,

где Bx - измеренная реактивная проводимость.

Вх = 2nfCx = 1/2nfLx, где f - частота тестового сигнала (Гц);

Cx - измеренное значение С (Ф); Lx - измеренное значение L (Гн);

Пределы допускаемой относительной погрешности измерений активного сопротивления при параллельной схеме замещения (при Dx < 0,1):

Rpe = ± Rрх • De / (D_x ± De),

где Rрх - измеренная величина активного сопротивления при параллельной схеме замещения (Ом);

Пределы допускаемой относительной погрешности измерений активного сопротивления при последовательной схеме замещения (при Dx < 0,1):

Rse = Xx • De,

где Xx = 1 / 2nfC_X = 2nfL_X

Доплнительная погрешность при превышении длины кабеля значения 1 м: 0,015 % • ( f /1 МГц)² • ^кабеля)² где Lкабеля - длина кабеля, м.

З

начение основной погрешности (время измерения-SHORT)

Частота тестового сигнала, Гц

Значение напряжения тестового сигнала

от 5 до

50 мВ

от 50 мВ до

0,3 В

от 0,3 до

1 В

от 1 до

10 В

от 10 до

20 В

от 20 до 125

(0,6%) • (50 мВ / Vs)

0,60 %

0,30 %

0,30 %

0,30 %

от 125 до 10⁶

(0,2%) • (50 мВ / Vs)

0,20 %

0,10 %

0,15 %

0,15 %

от 10⁶ до 2х10⁶

(0,4%) • (50 мВ / Vs)

0,40 %

0,20 %

0,20 %

0,20 %

Значение основной погрешности (время измерения-MED, LONG)

Частота тестового сигнала, Гц

Значение напряжения тестового сигнала

от 5 до

50 мВ

от 50 мВ до

0,3 В

от 0,3 до

1 В

от 1 до

10 В

от 10 до

20 В

от 20 до 125

(0,25%) • (30 мВ / Vs)

0,25 %

0,10 %

0,15 %

0,15 %

от 125 до 10⁶

(0,1%) • (30 мВ / Vs)

0,10 %

0,05 %

0,10 %

0,15 %

от 10⁶ до 2^Л10⁶

(0,2%) • (30 мВ / Vs)

0,20 %

0,10 %

0,20 %

0,30 %

Vs- напряжение тестового сигнала, В

Погрешность измерений модуля полного сопротивления испытуемого устройства

Частота тестового сигнала, Гц

Имепеданс испытуемого устройства

1,08 Ом < |Zx| < 30 Ом

|Zx| < 1,8 Ом

от 20 до 10⁶

0,05 %

0,10 %

от 10⁶ до 2М0⁶

0,10 %

0,20 %

Частота тестового сигнала, МГц

Имепеданс испытуемого устройства

9,2 кОм < |Zx| < 92 кОм

92 кОм <|Zx|

от 0,01 до 0,1

0,00 %

0,05 %

от 0,1 до 1

0,05 %

0,05 %

от 1 до 2

0,10 %

0,10 %

Коэффициент смещения короткого замыкания

Частота тестового сигнала, Гц

Время измерения

(при |Z_x| > 1,8 Ом)

SHORT

MED, LONG

от 20 до 2М0⁶

2,5 мОм • (1 + 0,4/ Vs) • (1 + (1000/f)^0,5)

0,6 мОм • (1 + 0,4/ Vs) • (1 + (1000/f)^0,5)

Частота тестового сигнала, Гц

Время измерения

(при |Z_x| < 1,8 Ом)

SHORT

MED, LONG

от 20 до 2М0⁶

1 мОм • (1 + 1/ Vs) • (1 + (1000/f)^0,5)

0,2 мОм • (1 + 1/ Vs) • (1 + (1000/f)^0,5)

Дополнительная погрешность коэффициента смещения короткого замыкания

Частота тестового сигнала, Гц

Длина кабеля (Ькабеля), м

0

1

2

4

от 20 до 1М0⁶

0

0,25 мОм

0,5 мОм

1 мОм

от 1М0⁶ до 2М0⁶

0

1 мОм

2 мОм

4 мОм

Коэффициент смещение холостого хода

Частота тестового сигнала, МГц

Время измерения (при Vs < 2,0 В)

SHORT

MED, LONG

от 0,01 до 0,1

2 нСм • (1 + 0,1 / Vs) • (1 + (100 / f)^0,5)

0,5 нСм • (1 + 0,1 / Vs) • • (1 + (100 / f)^0,5)

от 0,1 до 1

20 нСм • (1 + 0,1 / Vs)

5 нСм • (1 + 0,1 / Vs)

от 1 до 2

40 нСм • (1 + 0,1 / Vs)

10 нСм • (1 + 0,1 / Vs)

Частота тестового сигнала, МГц

Время измерения (при Vs > 2,0 В)

SHORT

MED, LONG

от 0,01 до 0,1

2 нСм • (1 + 2 / Vs) • (1 + (100/f)^0,5)

0,5 нСм • (1 + 2 / Vs) • (1 + (100/f)^0,5)

от 0,1 до 1

20 нСм • (1 + 2 / Vs)

5 нСм • (1 + 2 / Vs)

от 1 до 2

40 нСм • (1 + 2 / Vs)

10 нСм • (1 + 2 / Vs)

Дополнительная погрешность коэффициента смещение холостого хода

Частота тестового сигнала, МГц

Длина кабеля (.кабеля), м

0

1

2

4

от 0,01 до 0,1

1

1 + 5 • f/1 МГц

1 + 10 • f/1 МГц

1 + 20 • f/1 МГц

от 0,1 до 1

1

1 + 0,5 • f/1 МГц

1 + 1 • f/1 МГц

1 + 2 • f/1 МГц

от 1 до 2

1

1 + 1 • f/1 МГц

1 + 2 • f/1 МГц

1 + 4 • f/1 МГц

Температурный коэф

фициент

Температура окружающей среды, ⁰С

Kt

от 18 до 28

1

Погрешность калибровки

Измеряемая величина

Частота тестового сигнала

(диапазон измерений импеданса 0,1 Ом, 1 Ом и 10 Ом)

от 20 Гц до 1 кГц

от 1 до

10 кГц

от 10 до

100 кГц

от 100 до

300 кГц

от 300 кГц до 1 МГц

от 1 до

2 МГц

|Z| [%]

0,03

0,05

0,05

0,05 + +5 • 10^-5f

0,05 + + 5 • 10^-5f

0,01 + + 1 • 10^-4f

0 [рад]

1 • 10^-4

2 • 10^-4

3 • 10^-4

3 • 10^-4 + + 2 • 10^-7f

3 • 10^-4 + + 2 • 10^-7f

6 • 10^-4 + + 4 • 10^-7f

Измеряемая величина

Частота тестового сигнала (диапазон измерений импеданса 1

00 Ом)

от 20 Гц до 1 кГц

от 1 до

10 кГц

от 10 до

100 кГц

от 100 до

300 кГц

от 300 кГц до 1 МГц

от 1 до

2 МГц

|Z| [%]

0,03

0,05

0,05

0,05 + +5M0^-5f

0,05 + + 5M0^-5f

0,01 + + 1M0^-4f

0 [рад]

Л0⁴

2М0^-4

3М0^-4

3М0^-4

3М0^-4

610⁴

Измеряемая величина

Частота тестового сигнала (диапазон измерений импеданса 300 Ом и 1 кОм)

от 20 Гц до 1 кГц

от 1 до

10 кГц

от 10 до

100 кГц

от 100 до

300 кГц

от 300 кГц до 1 МГц

от 1 до

2 МГц

|Z| [%]

0,03

0,03

0,05

0,05

0,05

0,1

0 [рад]

Л0⁴

П0⁴

3М0^-4

3М0^-4

3М0^-4

610⁴

Измеряемая величина

Частота тестового сигнала (диапазон измерений импеданса 3 и 10 кОм)

от 20 Гц до 1 кГц

от 1 до

10 кГц

от 10 до

100 кГц

от 100 до

300 кГц

от 300 кГц до 1 МГц

от 1 до

2 МГц

|Z| [%]

0,03 + 10^-4f

0,03 + 10^-4f

0,03 + 10^-4f

0,03 + 10^-4f

0,03 + 10^-4f

0,06 + + 2* 10^-4f

0 [рад]

(100 + 2,5 f)

• 10^-6

(100 + 2,5 f)

• 10^-6

(100 + 2,5 f)

• 10^-6

(100 + 2,5-f)

• 10^-6

(100 + 2,5 f)

• 10^-6

(200 + 5f)

• 10^-6

Измеряемая величина

Частота тестового сигнала (диапазон измерений импеданса 30 и 100 кОм)

от 20 Гц до 1 кГц

от 1 до

10 кГц

от 10 до

100 кГц

от 100 до

300 кГц

от 300 кГц до 1 МГц

от 1 до

2 МГц

|Z| [%]

0,03 + 10^-3f

0,03 + 10^-3f

0,03 + 10^-3f

0,03 + 10^-3f

0,03 + 10^-4f

0,06 +2M0^-4f

0 [рад]

(100 + 20^f) •

10^-6

(100 + 20-f) •

10^-6

(100 + 20-f) •

10^-6

(100 + 20^f) •

10^-6

(100 + 2,5 fy

10^-6

(200 + 5f) •

10^-6

Наименование характеристики

Значение характеристики

Рабочие условия эксплуатации: температура окружающей среды, °С

23 ± 5

относительная влажность воздуха, %

от 15 до 85

атмосферное давление, кПа

от 84 до 106

Г абаритные размеры (длинах высотахширина), мм,   не

более

390x375x105

Масса, кг, не более

5,3

Напряжение питания, В

90-264

Частота Гц

47-63

Потребляемая мощность, В^А, не более

150
