Номер по Госреестру СИ: 60239-15
60239-15 Аттенюаторы ступенчатые программируемые
(8494G, 8495G, 8496G, 8494H, 8495H, 8496H, 8495K, 8497K, 84904K, 84906K, 84907K, 84904L, 84906L, 84907L, 84904M, 84905M, 84908M)
Назначение средства измерений:
Аттенюаторы ступенчатые программируемые 8494G, 8495G, 8496G, 8494H, 8495H, 8496H, 8495K, 8497K, 84904K, 84906K, 84907K, 84904L, 84906L, 84907L, 84904M, 84905M, 84908M (далее - аттенюаторы) предназначены для ослабления электромагнитных колебаний в коаксиальных линиях передачи.
Внешний вид.
Аттенюаторы ступенчатые программируемые
Рисунок № 1
Внешний вид.
Аттенюаторы ступенчатые программируемые
Рисунок № 2
Внешний вид.
Аттенюаторы ступенчатые программируемые

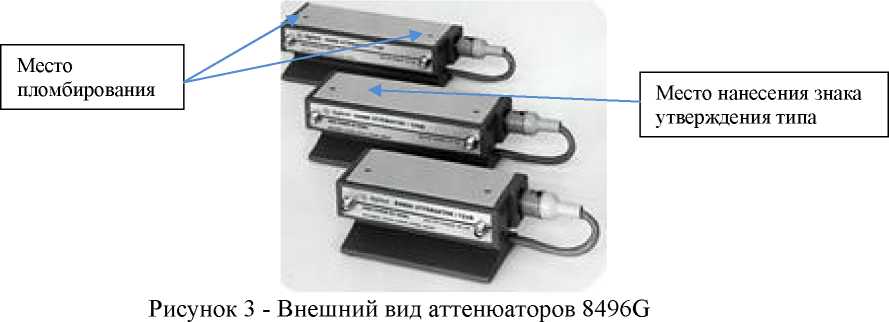

Рисунок № 3
Внешний вид.
Аттенюаторы ступенчатые программируемые
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководств по эксплуатации типографским или иным способом и на верхней панели аттенюатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Аттенюаторы ступенчатые программируемые 8494G, 8495G, 8496G, 8494H, 8495H, 8496H, 8495K, 8497K, 84904K, 84906K, 84907K, 84904L, 84906L, 84907L, 84904M, 84905M, 84908M. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к аттенюаторам ступенчатым программируемым 8494G, 8495G, 8496G, 8494H, 8495H, 8496H, 8495K, 8497K, 84904K, 84906K, 84907K, 84904L, 84906L, 84907L, 84904M, 84905M, 84908M
Техническая документация изготовителя.
Рекомендации по областям применения в сфере государственного регулирования и обеспечения единства измерений
При выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
Поверка
Поверкаосуществляется по документу МП 651-14-26 «Инструкция. Аттенюаторы ступенчатые программируемые 8494G, 8495G, 8496G, 8494H, 8495H, 8496H, 8495K, 8497K, 84904K, 84906K, 84907K, 84904L, 84906L, 84907L, 84904M, 84905M, 84908M. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» в декабре 2014 г.
Основные средства поверки:
-
- государственный первичный эталон единицы ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц ГЭТ 193-2011; динамический диапазон от 0 до 120 дБ, диапазон частот от 0 до 178 ГГц, неопределенность передачи единицы ослабления от 0,0005 до 0,2 дБ;
-
- анализатор цепей векторный N5225A (рег. № 53568-13), диапазон частот от 10 МГц до 50 ГГц, пределы допускаемой абсолютной погрешности измерений коэффициента передачи в диапазоне от 0 до минус 60 дБ ± 0,3 дБ.
Изготовитель
Компания «Keysight Technologies Microwave Products (M) Sdn. Bhd.», Малайзия
Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang, Malaysia.
hhtp://www.keysight.com
Заявитель
Общество с ограниченной ответственностью «Кейсайт Текнолоджиз» (ООО «Кейсайт Текнолоджиз»), г. Москва.
Юридический адрес: 113054, г. Москва, Космодаминская наб., 52, стр 3
Почтовый адрес: 113054, г. Москва, Космодаминская наб., 52, стр 3
Тел. (459) 797-3900; Факс: (495) 797-3901
Лист №10 Всего листов 10
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево. Телефон/факс: (495) 526-63-00. E-mail: office@vniiftri.ru
Аттенюаторы выполнены в виде отрезка коаксиальной линии передачи с встроенными тонкопленочными резисторами для поглощения мощности электромагнитных колебаний и переключателем кулачкового типа, предназначенного для подключения секций аттенюаторов. Переключение секций производится электромеханическим способом при помощи миниатюрных соленоидов.
В основу принципа работы аттенюаторов положена способность резистивной вставки в линии передачи рассеивать (ослаблять) часть проходящей электромагнитной энергии.
Подключение аттенюаторов к источнику сигнала и нагрузке может производиться в любом направлении.
Модели аттенюаторов отличаются друг от друга метрологическими характеристиками и внешним видом.
При оформлении внешнего вида аттенюаторов могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
Внешний вид аттенюаторов с указанием места нанесения знака утверждения типа и места пломбирования от несанкционированного доступа представлен на рисунках 1 и 2.
Место нанесения знака утверждения типа

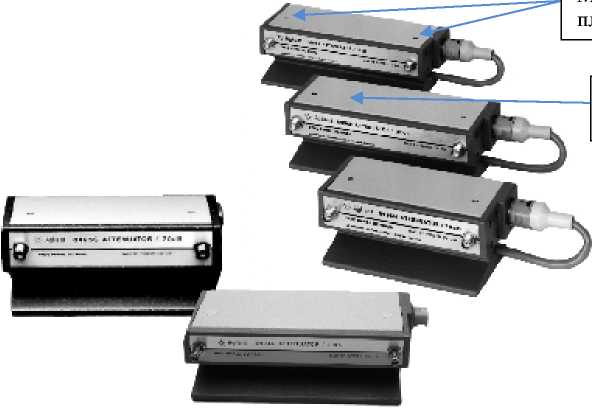

Рисунок 1 - Внешний вид аттенюаторов 8494G, 8495G, 8494H, 8495H, 8496H
Место пломбирования
Лист №2
Всего листов 10
Место
пломбирования
Место нанесения знака утверждения типа
Рисунок 2 - Внешний вид аттенюаторов 84904K, 84906K, 84907K, 84904L, 84906L, 84907L
Место
пломбирования
Место нанесения знака утверждения типа

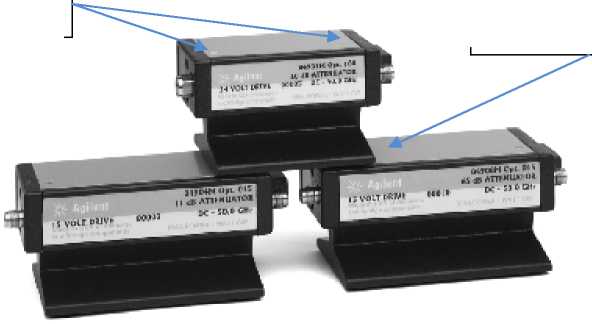

Рисунок 4 - Внешний вид аттенюаторов 84904M, 84905M, 84908M
Место пломбирования
Место нанесения знака утверждения типа

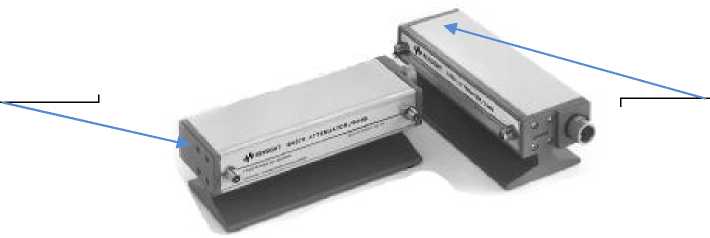

Рисунок 4 - Внешний вид аттенюаторов 8497К, 8495К
Аттенюаторы могут иметь дополнительные опции, приведенные в таблице 1.
Таблица 1
Обозначение опции |
Описание опции |
004 |
Оба коннектора типа 3,5 мм (розетка-розетка) |
006 |
Оба коннектора типа 2,92 мм (розетка-розетка) |
011 |
Напряжение переключения от 4,5 до 7 В, ток переключения 325 мА (при 5 В), сопротивление 17 Ом |
015 |
Напряжение переключения от 13 до 20 В, ток переключения 188 мА (при 15 В), сопротивление 80 Ом |
024 |
Напряжение переключения от 20 до 30 В, ток переключения 125 мА (при 24 В), сопротивление 190 Ом |
001 |
Оба коннектора N-типа |
002 |
Оба коннектора типа 3,5 мм |
003Т) |
Оба коннектора типа APC-7 |
100 |
Оба коннектора типа 2,4 мм (вилка-розетка) |
101 |
Оба коннектора типа 2,4 мм (розетка-розетка) |
104 |
Оба коннектора типа 3,5 мм (вилка-розетка) |
106 |
Оба коннектора типа 2,92 мм (вилка-розетка) |
11713В/С |
Драйвер аттенюатора/ коммутатора-блок управления программируемыми ступенчатыми аттенюаторами |
Примечание - 1 - не применяется для модели 8495G |
В комплект поставки входят:
-
- аттенюатор ступенчатый программируемый 8494G (или 8495G, или 8496G, или 8494H, или 8495H, или 8496H, или 8495K, или 8497K, или 84904K, или 84906K, или 84907K, или 84904L, или 84906L, или 84907L, или 84904M, или 84905M, или 84908M - по заказу);
-
- руководство по эксплуатации (на заказанный тип аттенюатора);
-
- методика поверки;
-
- паспорт.
аттенюаторов приведены в таблицах
2 - 4.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение характеристики для моделей аттенюаторов | |||
8494G |
8495G |
8496G |
8494H | |
Диапазон частот, ГГц |
от 0 до 4 |
от 0 до 18 | ||
Значение ослабления, дБ |
от 0 до 11 |
от 0 до 70 |
от 0 до 110 |
от 0 до 11 |
Шаг ослабления, дБ |
1 |
10 |
10 |
1 |
Максимальное значение КСВН на частотах: - от 0 до 4 ГГц |
1,5 |
1,35 |
1,5 |
1,5 |
- от 4 до 6 ГГц |
1,5 | |||
- от 6 до 8 ГГц |
1,5 | |||
- от 8 до 12,4 ГГц |
1,6 | |||
- от 12,4 до 18 ГГц |
1,9 | |||
- от 18 до 26,5 ГГц |
- |
Продолжение таблицы 2
Наименование характеристики |
Значение характеристики для моделей аттенюаторов | |||
8495H |
8496H |
8495K |
8497K | |
Вносимые потери, дБ |
0,6+0,09-F* |
0,4+0,07-F |
0,6+0,09-F |
0,6+0,09-F |
Диапазон частот, ГГц |
от 0 до 18 |
от 0 до 26,5 | ||
Значение ослабления, дБ |
от 0 до 70 |
от 0 до 110 |
от 0 до 70 |
от 0 до 90 |
Шаг ослабления, дБ |
10 |
10 |
10 |
10 |
Максимальное значение | ||||
КСВН на частотах: | ||||
- от 0 до 4 ГГц |
1,35 |
1,5 |
1,25 |
1,25 |
- от 4 до 6 ГГц |
1,35 |
1,5 |
1,25 |
1,25 |
- от 6 до 8 ГГц |
1,35 |
1,5 |
1,45 |
1,45 |
- от 8 до 12,4 ГГц |
1,5 |
1,6 |
1,45 |
1,45 |
- от 12,4 до 18 ГГц |
1,7 |
1,9 |
1,90 |
1,60 |
- от 18 до 26,5 ГГц |
- |
- |
2,20 |
1,80 |
Вносимые потери, дБ |
0,4+0,07-F |
0,6+0,09-F |
0,4+0,09-F |
0,4+0,09-F |
Продолжение таблицы 2
Наименование характеристики |
Значение характеристики для моделей аттенюаторов | |||||
84904K |
84906K |
84907K |
84904L |
84906L |
84907L | |
Диапазон частот , |
от 0 до 40 | |||||
ГГц | ||||||
Значение ослабления, дБ |
от 0 до 11 |
от 0 до 90 |
от 0 до 70 |
от 0 до 11 |
от 0 до 90 |
от 0 до 70 |
Шаг ослабления, дБ |
1 |
10 |
10 |
1 |
10 |
10 |
Максимальное значение КСВН на частотах: |
Опция 004 |
Опция 004 |
Опция 004 |
Опция 101 |
Опция 101 |
Опция 101 |
- от 0 до 12,4 ГГц |
1,3 |
1,3 |
1,25 |
1,3 |
1,3 |
1,25 |
- от 12,4 до 34 ГГц |
1,7 |
1,7 |
1,5 |
1,7 |
1,7 |
1,5 |
- от 34 до 40 ГГц |
- |
- |
- |
1,8 |
1,8 |
1,7 |
- от 40 до 50 ГГц |
- |
- |
- |
- |
- |
- |
Опция 104 |
Опция 104 |
Опция 104 |
Опция 006 |
Опция 006 |
Опция 006 | |
- от 0 до 12,4 ГГц |
1,3 |
1,3 |
1,25 |
1,5 |
1,5 |
1,4 |
- от 12,4 до 34 ГГц |
1,7 |
1,7 |
1,5 |
1,9 |
1,9 |
1,7 |
- от 34 до 40 ГГц |
- |
- |
- |
2,0 |
2,0 |
1,9 |
Опция 100 |
Опция 100 |
Опция 100 | ||||
- от 0 до 12,4 ГГц |
- |
- |
1,3 |
1,3 |
1,25 | |
- от 12,4 до 34 ГГц |
- |
- |
1,7 |
1,7 |
1,5 | |
- от 34 до 40 ГГц |
- |
- |
1,8 |
1,8 |
1,7 | |
Опция 106 |
Опция 106 |
Опция 106 | ||||
- от 0 до 12,4 ГГц |
- |
- |
1,5 |
1,5 |
1,4 | |
- от 12,4 до 34 ГГц |
- |
- |
1,9 |
1,9 |
1,7 | |
- от 34 до 40 ГГц |
- |
- |
2,0 |
2,0 |
1,9 | |
Вносимые потери на частотах, дБ: | ||||||
- от 0 до 40 ГГц |
0,8+0,04-F |
0,8+0,04-F |
0,6+0,03-F |
0,8+0,04-F |
0,8+0,04-F |
0,6+0,03-F- |
- от 40 до 50 ГГц |
- |
- |
- |
- |
- |
Окончание таблицы 2
Наименование характеристики |
Значение характеристики для моделей аттенюаторов | ||
84904M |
84905M |
84908M | |
Диапазон частот , ГГц |
от 0 до 50 | ||
Значение ослабления, дБ |
от 0 до 11 |
от 0 до 60 |
от 0 до 65 |
Шаг ослабления, дБ |
1 |
10 |
5 |
Максимальное значение КСВН на частотах: - от 0 до 12,4 ГГц |
1,3 |
1,25 |
1,3 |
- от 12,4 до 34 ГГц |
1,7 |
1,5 |
1,7 |
- от 34 до 40 ГГц |
1,8 |
1,7 |
1,8 |
- от 40 до 50 ГГц |
3,0 |
2,6 |
3,0 |
- от 0 до 12,4 ГГц |
- |
- |
- |
- от 12,4 до 34 ГГц |
- |
- |
- |
- от 34 до 40 ГГц |
- |
- |
- |
- от 0 до 12,4 ГГц |
- |
- |
- |
- от 12,4 до 34 ГГц |
- |
- |
- |
- от 34 до 40 ГГц |
- |
- |
- |
- от 0 до 12,4 ГГц |
- |
- |
- |
- от 12,4 до 34 ГГц |
- |
- |
- |
- от 34 до 40 ГГц |
- |
- |
- |
Вносимые потери на частотах, дБ:
|
(0,8+0,04Т) дБ 3,0 дБ |
(0,6+0,03Т) дБ 2,6 дБ |
(0,8+0,04Т) дБ 3,0 дБ |
Примечание - * F - рабочая частота, ГГц |
Таблица 3 - Метрологические характеристики
Установленное значение ослабления для моделей аттенюаторов, дБ |
Пределы допускаемой абсолютной погрешности установки ослабления (относительно опорного значения 0 дБ) для моделей аттенюаторов на частотах, дБ, (±) | ||||
8494G |
8494H |
8495G | |||
8494G, 8494H |
8495G, 8495H, 8496G, 8496H |
от 0 до 4 ГГц |
от 0 до 12,4 ГГц |
от 12,4 до 18 ГГц |
от 0 до 4 ГГц |
1 |
10 |
0,2 |
0,3 |
0,7 |
0,2 |
2 |
20 |
0,2 |
0,3 |
0,7 |
0,4 |
3 |
30 |
0,3 |
0,4 |
0,7 |
0,5 |
4 |
40 |
0,3 |
0,4 |
0,7 |
0,7 |
5 |
50 |
0,3 |
0,5 |
0,7 |
0,8 |
6 |
60 |
0,3 |
0,5 |
0,8 |
1,0 |
7 |
70 |
0,4 |
0,6 |
0,8 |
1,2 |
8 |
80 |
0,4 |
0,6 |
0,8 |
- |
9 |
90 |
0,4 |
0,6 |
0,8 |
- |
10 |
100 |
0,4 |
0,6 |
0,9 |
- |
11 |
110 |
0,5 |
0,7 |
0,9 |
- |
Продолжение таблицы 3
Установленное значение ослабления для моделей аттенюаторов, дБ |
Пределы допускаемой абсолютной погрешности установки ослабления (относительно опорного значения 0 дБ) для моделей аттенюаторов на частотах, дБ, (±) | |||||
8495H |
8496G |
8496H | ||||
8494G, 8494H |
8495G, 8495H, 8496G, 8496H |
от 0 до 12,4 ГГц |
от 12,4 до 18 ГГц |
от 0 до 4 ГГц |
от 0 до 12,4 ГГц |
от 12,4 до 18 ГГц |
1 |
10 |
0,5 |
0,6 |
0,2 |
0,5 |
0,6 |
2 |
20 |
0,7 |
0,8 |
0,4 |
0,7 |
0,8 |
3 |
30 |
0,9 |
1,2 |
0,5 |
0,9 |
1,2 |
4 |
40 |
1,2 |
1,6 |
0,7 |
1,2 |
1,6 |
5 |
50 |
1,5 |
2,0 |
0,8 |
1,5 |
2,0 |
6 |
60 |
1,8 |
2,4 |
1,0 |
1,8 |
2,4 |
7 |
70 |
2,1 |
2,8 |
1,2 |
2,1 |
2,8 |
8 |
80 |
- |
- |
1,3 |
2,4 |
3,2 |
9 |
90 |
- |
- |
1,5 |
2,7 |
3,6 |
100 |
- |
- |
1,6 |
3,0 |
4,0 | |
110 |
- |
- |
1,8 |
3,3 |
4,4 |
Продолжение таблицы 3
Установленное значение ослабления, дБ |
Пределы допускаемой абсолютной погрешности установки ослабления (относительно опорного значения 0 дБ) для моделей аттенюаторов на частотах, дБ, (±) | |||
8495K | ||||
от 0 до 6 ГГц |
от 6 до 12,4 ГГц |
от 12,4 до 18 ГГц |
от 18 до 26,5 ГГц | |
10 |
0,3 |
0,4 |
0,5 |
0,7 |
20 |
0,5 |
0,5 |
0,6 |
0,8 |
30 |
0,6 |
0,7 |
0,8 |
1,0 |
40 |
0,7 |
0,9 |
1,1 |
1,5 |
50 |
0,8 |
1,0 |
1,2 |
1,6 |
60 |
1,0 |
1,3 |
1,4 |
1,9 |
70 |
1,1 |
1,5 |
1,7 |
2,3 |
80 |
- |
- |
- |
- |
90 |
- |
- |
- |
- |
Продолжение таблицы 3
У становленное значение ослабления, дБ |
Пределы допускаемой абсолютной погрешности установки ослабления (относительно опорного значения 0 дБ) для моделей аттенюаторов на частотах, дБ, (±) | |||
8497K | ||||
от 0 до 6 ГГц |
от 6 до 12,4 ГГц |
от 12,4 до 18 ГГц |
от 18 до 26,5 ГГц | |
10 |
0,3 |
0,4 |
0,5 |
0,7 |
20 |
0,5 |
0,5 |
0,6 |
0,8 |
30 |
0,6 |
0,7 |
0,8 |
1,0 |
40 |
0,7 |
0,9 |
1,1 |
1,5 |
50 |
0,8 |
1,0 |
1,2 |
1,6 |
60 |
1,0 |
1,3 |
1,4 |
1,9 |
70 |
1,1 |
1,5 |
1,7 |
2,3 |
80 |
1,1 |
1,6 |
1,8 |
2,5 |
90 |
1,2 |
1,7 |
2,1 |
2,8 |
Продолжение таблицы 3
Установленное значение ослабления для моделей аттенюаторов, дБ |
Пределы допускаемой абсолютной погрешности установки ослабления (относительно опорного значения 0 дБ) для моделей аттенюаторов на частотах, дБ, (±) | |||||
84908М |
84904K, |
84908М |
84904К, 84904L | |||
84904L, |
от 0 до |
от 40 до |
от 0 до |
от 18 до |
от 26,5до | |
84904М |
40 ГГц |
50 ГГц |
18 ГГц |
26,5 ГГц |
40 ГГц | |
5 |
1 |
0,5 |
0,7 |
0,35 |
0,40 |
0,60 |
10 |
2 |
0,5 |
0,7 |
0,45 |
0,50 |
0,60 |
15 |
3 |
0,6 |
0,8 |
0,55 |
0,70 |
0,80 |
20 |
4 |
0,6 |
0,8 |
0,55 |
0,70 |
0,80 |
25 |
5 |
0,7 |
1,0 |
0,55 |
0,70 |
0,80 |
30 |
6 |
0,7 |
1,0 |
0,55 |
0,70 |
0,90 |
35 |
7 |
1,0 |
1,3 |
0,60 |
0,80 |
1,10 |
40 |
8 |
1,0 |
1,3 |
0,60 |
0,80 |
1,10 |
45 |
9 |
1,2 |
1,5 |
0,65 |
0,85 |
1,20 |
50 |
10 |
1,2 |
1,5 |
0,70 |
0,90 |
1,30 |
55 |
11 |
1,6 |
1,8 |
0,80 |
1,10 |
1,50 |
60 |
- |
1,6 |
1,8 |
- |
- |
- |
65 |
- |
1,8 |
2,0 |
- |
- |
- |
Продолжение таблицы 3
Установленное значение ослабления для |
Пределы допускаемой абсолютной погрешности установки ослабления (относительно опорного значения 0 дБ) для моделей аттенюаторов на частотах, дБ, (±) | ||||
моделей а ров, дБ |
ттенюато- | ||||
84908М |
84904K, |
84904М | |||
84904L, |
от 0 до |
от 18 до |
от 26,5 |
от 40 | |
84904М |
18 ГГц |
26,5 ГГц |
до 40 ГГц |
до 50 ГГц | |
5 |
1 |
0,35 |
0,40 |
0,60 |
0,60 |
10 |
2 |
0,45 |
0,50 |
0,60 |
0,70 |
15 |
3 |
0,55 |
0,70 |
0,80 |
0,80 |
20 |
4 |
0,55 |
0,70 |
0,80 |
0,80 |
25 |
5 |
0,55 |
0,70 |
0,80 |
0,80 |
30 |
6 |
0,55 |
0,70 |
0,90 |
0,90 |
35 |
7 |
0,60 |
0,80 |
1,10 |
1,10 |
40 |
8 |
0,60 |
0,80 |
1,10 |
1,10 |
45 |
9 |
0,65 |
0,85 |
1,20 |
1,20 |
50 |
10 |
0,70 |
0,90 |
1,30 |
1,30 |
55 |
11 |
0,80 |
1,10 |
1,50 |
1,50 |
60 |
- |
- |
- |
- |
- |
65 |
- |
- |
- |
- |
- |
Окончание таблицы 3
Установленное значение ослабления, дБ |
Пределы допускаемой абсолютной погрешности установки ослабления (относительно опорного значения 0 дБ) для моделей аттенюаторов на частотах, дБ, (±) | ||
84907K, 84907L, 84906К, 84906L |
84905М | ||
от 0 до 40 ГГц |
от 40 до 50 ГГц | ||
10 |
0,5 |
0,5 |
0,7 |
20 |
0,6 |
0,6 |
0,8 |
30 |
0,7 |
0,7 |
1,0 |
40 |
1,0 |
1,0 |
1,3 |
50 |
1,2 |
1,2 |
1,5 |
60 |
1,6 |
1,6 |
1,8 |
70 |
1,8 |
- |
- |
80 |
2,7 |
- |
- |
90 |
2,9 |
- |
- |
Таблица 4 - Технические характеристики
Наименование характеристики |
Значение характеристики |
Рабочие условия эксплуатации - температура окружающего воздуха |
от 0 до 55 0С |
- относительная влажность окружающего воздуха, не более |
95 % |
- атмосферное давление, не более |
106 кПа |
Г абаритные размеры (ширинах высотах длина), мм, не более: | |
- 8494G, 8494H, 8495К, 8496G, 8496H, 8497K |
144 х 42 х 55 |
- 8495G, 8495H |
116 х 42 х 55 |
- 84904K, 84904L, 84906K, 84906L |
111 х 42 х 42 |
- 84907K, 84907L |
92 х 42 х 42 |
- 84904М, 84905М, 84908М |
94 х 42 х 42 |
Масса, г, не более: - 8494G, 8494H, 8495К, 8496G, 8496H, 8497K |
454 |
- 8495G, 8495H |
340 |
- 84904K, 84904L, 84906K, 84906L, 84904М, 84908М |
291 |
- 84907K, 84907L, 84905М |
229 |
