№535 от 23.03.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 31527
О переоформлении свидетельства об утверждении типа средства измерений № 36895 "Анализаторы спектра R&S FSН4/8" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ23 марта 2018 г.
№ 535____
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 36895 «Анализаторы спектра R&S FSH4/8» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением представительства фирмы «РОДЕ И ШВАРЦ ГМБХ И КО .КГ» от 27 февраля 2018 г. № D1 2112/83 приказываю:
-
1. Внести изменения в описание типа на анализаторы спектра R&S FSH4/8, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 41876-09, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 36895 «Анализаторы спектра R&S FSH4/8», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 41876-09, в связи с добавлением нового изготовителя - «Rohde & Schwarz
Technologies Malaysia Sdn Bhd», Малайзия.
-
3. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в^соответствии с Административным регламентом оформление свидетельства
г " S *
: и выдачу его
хранится в системе электронного документооборота юридическому лицу или иг ди]— ------------ ------------
4. Контроль за исполь е:
метрологии.
Ш^З I собой.
СВЕДЕНИЯ О СЬРI ИФИКАЧ Е ЭИ
Заместитель Руководителя
Сертификат: 0OE1O36ECDCO11E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018
✓ С.С.Голубев
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» марта 2018 г. №535
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы спектра R&S FSH4/8
Назначение средства измеренийАнализаторы спектра R&S FSH4/8 предназначены для:
измерений и визуального наблюдения составляющих спектра (частоты и уровня) периодически повторяющихся сигналов и стационарных шумов;
измерений мощности электромагнитных колебаний (с помощью измерительных преобразователей мощности FSH-Z1; FSH-Z14; FSH-Z18; FSH-Z44);
векторного анализа цепей (опция FSH-K42).
Описание средства измеренийПринцип действия анализаторов спектра R&S FSH4/8 основан на методе последовательного анализа сигнала. Анализаторы представляют собой автоматически или вручную перестраиваемые супергетеродинные приемники с индикацией выходных сигналов.
Анализаторы спектра R&S FSH4/8 обеспечивают измерение параметров спектра непрерывных колебаний сложной формы; измерение параметров модулированных колебаний; измерение параметров паразитных и побочных колебаний; измерение полосы излучения и внеполосных излучений; исследование спектров повторяющихся радиоимпульсов; измерение интермодуляционных искажений третьего порядка четырехполюсников; измерений скалярных характеристик передачи двухпортовых цепей; измерений скалярных характеристик затухания отраженного сигнала; векторного анализа цепей; измерений расстояния до повреждения кабеля; управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностирование.
Для измерений мощности электромагнитных колебаний анализаторы спектра R&S FSH4/8 комплектуются измерительными преобразователями мощности FSH-Z1, FSH-Z14, FSH-Z18, FSH-Z44, которые позволяют проводить измерения в диапазоне частот от 10 МГц до 18 ГГц. Принцип действия измерительных преобразователей мощности основан на усилении напряжения сигнала эквивалентного потоку мощности в обоих направлениях (от источника к нагрузке (падающая мощность) и от нагрузки к источнику (отраженная мощность)) для направленных преобразователей FSH-Z14, FSH-Z44 мощности и в одном направлении (в нагрузку) для преобразователей поглощаемой мощности FSH-Z1 и FSH-Z18. Выделенное напряжение преобразовывается в цифровую форму для выдачи на цифровое табло (индикатор), в линейном и (или) логарифмическом масштабах.
Конструктивно анализаторы спектра R&S FSH4/8 выполнены в виде переносного моноблока.
Программное обеспечениеПрограммное обеспечение «FSH Firmware» предназначено только для работы с анализаторами спектра R&S FSH4/8 и не может быть использовано отдельно от измерительновычислительной платформы этих анализаторов.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FSH Firmware |
|
Номер версии (идентификационный номер) ПО |
2.50 и выше |
|
Цифровой идентификатор ПО |
- |

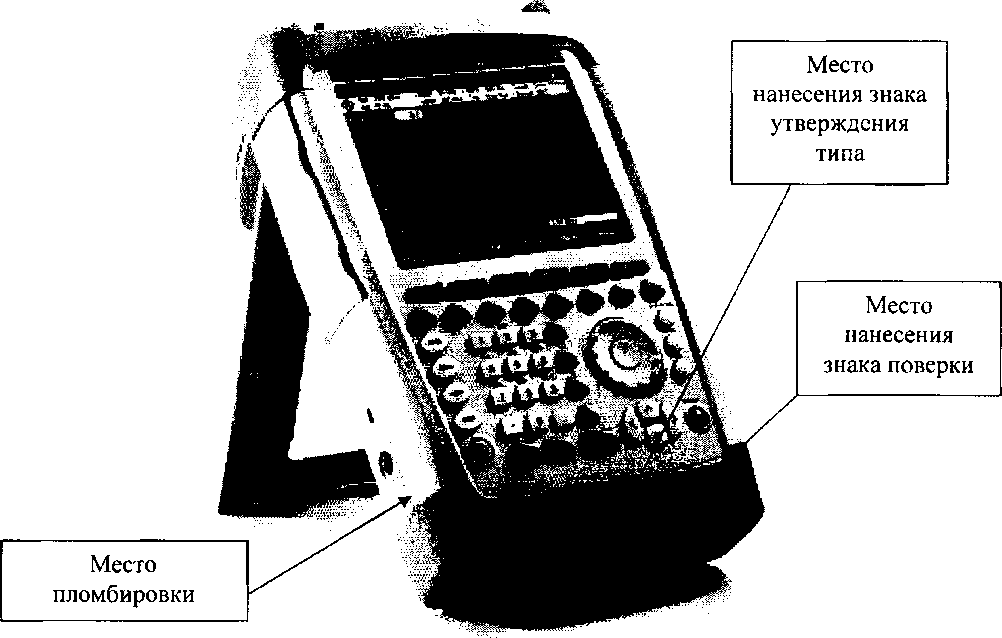

Внешний вид анализаторов спектра R&S FSH4/8, место нанесения наклейки со знаком утверждения типа и знака поверки, схема пломбировки анализаторов от несанкционированного доступа приведены на рисунке 1.
Рисунок 1 - Общий вид средства измерений
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон рабочих частот, Гц: для моделей FSH4 со встроенным мостом КСВН |
от 1 • 105 до 3,6109 |
|
для остальных моделей FSH4 |
от 9-103 до 3,6-109 |
|
для моделей FSH8 со встроенным мостом КСВН |
от Г105 до 8109 |
|
для остальных моделей FSH8 |
от9103 до 8109 |
|
Номинальное значение полос пропускания на уровне минус 3 дБ, |
от 0,01 до 3000 |
|
кГц |
(дискретно с шагом 1, 3) |
|
Пределы допускаемой относительной погрешности установки номинальных значений полос пропускания, %: в полосе пропускания от 10 Гц до 300 кГц |
±5 |
|
в полосе пропускания более 300 кГц |
±10 |
|
Пределы допускаемой абсолютной погрешности измерений частоты входного синусоидального сигнала 1 ГГц, Гц |
±2 |
|
Значения уровня фазовых шумов на частоте 500 МГц при отстройке от несущей, дБн/Гц1, не более: | |
|
30 кГц |
-95 |
|
100 кГц |
-100 |
|
1 МГц |
-120 |
|
Значения среднего уровня собственных шумов на входе 50 Ом | |
|
в полосе пропускания 100 Гц, приведенной к 1 Гц, ослаблении 0 дБ, на частотах, дБмВт2, не более: | |
|
предусилитель ВЫКЛ. от 9 до 100 кГц включ. |
-108 |
|
свыше 100 кГц до 1 МГц включ. |
-115 |
|
свыше 1 до 10 МГц включ. |
-136 |
|
свыше 10 МГц до 2 ГГц включ. |
-141 |
|
свыше 2 до 3,6 ГГц включ. |
-138 |
|
свыше 3,6 до 5 ГГц включ. |
-142 |
|
свыше 5 до 6,5 ГГц включ. |
-140 |
|
свыше 6,5 до 8 ГГц включ. |
-136 |
|
предусилитель ВКЛ. свыше 100 кГц до 1 МГц включ. |
-133 |
|
свыше 1 до 10 МГц включ. |
-157 |
|
свыше 10 МГц до 1 ГГц включ. |
-161 |
|
свыше 1 до 2 ГГц включ. |
-159 |
|
свыше 2 до 5 ГГц включ. |
-155 |
|
свыше 5 до 6,5 ГГц включ. |
-151 |
|
свыше 6,5 до 8 ГГц включ. |
-147 |
|
Здесь и далее: | |
|
дБн/Гц - дБ относительно несущей, приведенное к полосе пропускания 1 Гц | |
|
2 дБмВт - дБ относительно 1 мВт | |
Продолжение таблицы 2
|
1 |
2 |
|
Значения относительного уровня помех, обусловленных интермодуляционными искажениями третьего порядка по входу смесителя при воздействии на вход двух синусоидальных сигналов равных амплитуд с уровнем минус 20 дБмВт, ослаблении 0 дБ, на частотах, дБн3, не более: до 300 МГц от 300 МГц до 3,6 ГГц свыше 3,6 до 8 ГГц |
-54 -60 -46 |
|
Точка пересечения со второй гармоникой SHI4, на частотах, не менее, дБмВт: от 20 МГц до 1,5 ГГц включ. свыше 1,5 до 3 ГГц включ. свыше 3 до 4 ГГц включ. |
40 30 20 |
|
Уровень внутренних паразитных составляющих (нагрузка на входе 50 Ом, полоса пропускания менее 30 кГц, ВЧ аттенюатор выкл., следящий генератор выкл.), дБмВт, не более |
-90 |
|
Уровень паразитных составляющих, вызванных внутренними гетеродинами в диапазоне частот, дБн, не более: до 3,6 ГГц более 3,6 ГГц |
1 ■ 1 О. 4^ О |
|
Пределы допускаемой абсолютной погрешности измерений уровня (при доверительной вероятности 95%) на частотах, дБ: от 10 МГц до 3,6 ГГц включ. свыше 3,6 до 8 ГГц включ. |
±1,0 ±1,5 |
|
Значение нелинейности отображения уровня в диапазоне от 0 до 50 дБ, дБ, не более |
0,2 |
|
Пределы допускаемой абсолютной погрешности из-за переключения входного аттенюатора, дБ |
±0,3 |
|
Пределы допускаемой абсолютной погрешности из-за переключения полос пропускания, дБ |
±0,1 |
|
Пределы допускаемой абсолютной погрешности установки опорного уровня, дБ |
±0,1 |
|
КСВН входа, на частотах, не более: от 100 кГц до 1 ГГц включ. свыше 1 до 6 ГГц включ. свыше 6 до 8 ГГц включ. |
1,5 2 3 |
|
Диапазон частот встроенного следящего генератора, МГц: для FSH4 для FSH8 |
от 0,1 до 3600 от 0,1 до 8000 |
|
Диапазон выходных уровней следящего генератора, дБмВт |
от -40 до 0 с шагом 1 |
|
Здесь и далее:
Ьк2 - уровень гармонических искажений 2-го порядка относительно уровня входного сигнала смесителя, дБ | |
Продолжение таблицы 2
|
1 |
2 |
|
КСВН выхода следящего генератора на частотах, не более: для FSH4 | |
|
от 100 кГц до 1 ГГц включ. |
1,5 |
|
свыше 1 до 3,6 ГГц включ. для FSH8 |
2 |
|
от 100 кГц до 1 ГГц включ. |
1,5 |
|
свыше 1 до 6 ГГц включ. |
2 |
|
свыше 6 до 8 ГГц включ. |
3 |
|
опции FSH-Z1, FSH-Z14, FSH-Z18, FSH-Z4 |
И |
|
Диапазон рабочих частот, ГГц: FSH-Z1 |
от 1 ■ 10'2 до 8 |
|
FSH-Z18 |
от 1 • 10'2 до 18 |
|
FSH-Z14 |
от 2,5 Ю'2 до 1 |
|
FSH-Z44 |
от 0,2 до 4 |
|
Диапазон измерений мощности, Вт: FSH-Z1, FSH-Z18 |
от 2'1О'10 до 210'1 |
|
FSH-Z14, FSH-Z44 |
от ЗЮ'2 до 300 |
|
КСВН входа в диапазоне частот, не более: FSH-Z1 | |
|
от 10 до 30 МГц включ. |
1,15 |
|
свыше 30 МГц до 2,4 ГГц включ. |
1,13 |
|
свыше 2,4 до 8,0 ГГц включ. FSH-Z18 |
1,20 |
|
от 10 до 30 МГц включ. |
1,15 |
|
свыше 30 МГц до 2,4 ГГц включ. |
1,13 |
|
свыше 2,4 до 8,0 ГГц включ. |
1,20 |
|
FSH-Z14 (при нагрузке 50 Ом) FSH-Z44 (при нагрузке 50 Ом) |
1,06 |
|
от 200 МГц до 3,0 ГГц включ. |
1,07 |
|
свыше 3 до 4,0 ГГц включ. |
1,12 |
|
Пределы допускаемой относительной погрешности измерений мощности, %: FSH-Z1, FSH-Z18 (при температуре от 15 до 35 °C) от 10 МГц до 8 ГГц FSH-Z14 (при температуре от 18 до 28 °C) |
±2,3 |
|
от 25 до 40 МГц включ. |
±4,0 |
|
от 40 МГц до 1 ГГц включ. FSH-Z44 (при температуре от 18 до 28 °C) |
±3,2 |
|
от 200 до 300 МГц включ. |
±4,0 |
|
от 300 МГц до 4 ГГц включ. |
±3,2 |
|
опция FSH-K42 | |
|
Диапазон частот, МГц: для FSH4 |
от 0,3 до 3600 |
|
для FSH8 |
от 0,3 до 8000 |
Продолжение таблицы 2
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения | Sn|, | S22) для диапазона модуля коэффициента отражения | Sn|, | S22I, дБ 5: от 0 до 15 дБ включ. |
±0,5 |
|
свыше 15 до 25 дБ включ. |
±1,2 |
|
свыше 25 до 30 дБ включ. |
±2,5 |
|
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения | Si 1|, | S22I, для диапазона модуля коэффициента отражения | Sn|, | S22I, градусов 5: от 0 до 15 дБ включ. |
±3 |
|
свыше 15 до 25 дБ включ. |
±6 |
|
свыше 25 до 30 дБ включ. |
±20 |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи | S21I, | Sn|, для диапазона модуля коэффициента передачи | S21|, | S12I, дБ 5: от 0 до 50 дБ |
±0,3 |
|
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи | S211, | S12I, для диапазона модуля коэффициента передачи | S21I, I S12I, градусов 5: от 0 до 50 дБ |
±3 |
|
Потребляемая мощность, ВА, не более |
12 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
192 х 145x300 |
|
Масса, кг, не более |
3 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °C |
от 0 до 50 |
|
относительная влажность воздуха при температуре 40 °C, %, не более |
85 |
|
5 Характеристики приведены для уровня мощности выходного сигнала 0 дБмВт, полосы | |
|
пропускания 100 Гц и ослаблении ступенчатого аттенюатора 10 дБ. | |
наносится на титульный лист технической документации фирмы - изготовителя и на лицевую панель анализаторов спектра R&S FSH4/8 в виде наклейки.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор спектра |
FSH4, FSH8 |
1 шт. |
|
Измерительные преобразователи мощности FSH-Z1; FSH-Z18; FSH-Z14; FSH-Z44 |
по заказу | |
|
Опция FSH-K42 |
по заказу | |
|
Руководство по эксплуатации |
1 экз. | |
|
Программное обеспечение |
1 шт. | |
|
Методика поверки |
МП 41876-09 |
1 экз. |
осуществляется по документу МП 41876-09 «Анализаторы спектра R&S R&S FSH4/8 фирмы «Rohde & Schwarz GmbH & Со. KG», Германия. Методика поверки», утверждённому ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ и ГЦИ СИ ФГУП «ВНИИФТРИ» 9 апреля 2009 г.
Основные средства поверки:
-
- генератор сигналов низкочастотный прецизионный ГЗ-122 (регистрационный номер в Федеральном информационном фонде 10237-85);
-
- генератор сигналов высокочастотный Г4-102 (регистрационный номер 3244-72);
-
- генератор сигналов высокочастотный Г4-139 (регистрационный номер 7213-79);
-
- генератор сигналов высокочастотный Г4-76А (регистрационный 5476-76);
-
- генератор сигналов высокочастотный Г4-193 (регистрационный номер 13308-92);
-
- генератор сигналов высокочастотный Г4-81 (регистрационный номер 3873-73);
-
- генератор сигналов высокочастотный Г4-111 (регистрационный номер 6038-77);
-
- ваттметр поглощаемой мощности МЗ-51 (регистрационный номер 7055-79);
-
- частотомер электронно-счетный 43-66 (регистрационный номер 9273-85);
-
- вольтметр переменного тока B3-63 (регистрационный 10908-87);
-
- набор мер КСВН и полного сопротивления 1-го разряда ЭК9-140 (регистрационный номер 8485-81);
-
- набор мер полного и волнового сопротивления 1 -го разряда ЭК9-145 (регистрационный номер 8935-82);
-
- измеритель модуля коэффициента передачи и отражения Р2М-18 (регистрационный номер 36013-07);
-
- измеритель комплексных коэффициентов передачи Р4-11 (регистрационный номер 3803-73);
-
- ступенчатый аттенюатор Agilent 8496Н (регистрационный номер 60239-15);
-
- установка для измерений ослабления и фазового сдвига образцовая ДК1-16 (регистрационный номер 9180-83).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на переднюю панель анализаторов спектра R&S FSH4/8 в соответствии с рис. 1 или на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам спектра R&S FSH4/8:ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Техническая документации фирмы - изготовителя.
ИзготовителиФирма «Rohde & Schwarz GmbH & Со. KG», Германия
Адрес: Muehldorfstrasse 15, 81671 Munich, Germany
Телефон: +49 89 41 29 0
Факс: +49 89 41 29 12 164
Web-сайт: https://www.rohde-schwarz.com
E-mail: customersupport@rohde-schwarz.com
Фирма «Rohde & Schwarz Technologies Malaysia Sdn Bhd», Малайзия
Адрес: PAT SQUARE, Jalan Pelukis Ul/46, Temasya Industrial Park, 40150 Shah Alam, Selangor, Malaysia
Телефон: +603 5569 0011
Факс: +603 5569 0088
Web-сайт: https://www.rohde-schwarz.com
E-mail: support.malaysia@rohde-schwarz.com
ЗаявительПредставительство фирмы «РОДЕ И ШВАРЦ ГМБХ И КО.КГ» (Германия)
ИНН 9909002668
Адрес: 115093 г. Москва, Павловская, д.7, стр.1
Телефон: +7 (495) 981-3560
Факс: +7 (495) 981-3565
Web-сайт: https: //www. rohde-schwarz. ru
E-mail: sales.russia@rohde-schwarz.com
Испытательный центрГосударственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны
Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»)
Адрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон: +7 (495) 583-99-23
Аттестат аккредитации ГЦИ СИ ФБУ «ГНМЦ Минобороны России» по проведению испытаний средств измерений в целях утверждения типа № 30018-10 от 05.08.2011 г.
В части вносимых изменений:
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
