№998 от 24.04.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 87160
О переоформлении свидетельства об утверждении типа средства измерений № 62201 "Машины координатно-измерительные портативные MCAx и MCAx+" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 998 от 24.04.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ24 апреля 2019 г. № 998
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 62201 «Машины координатно-измерительные портативные МСАх и МСАх+» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерении, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Нева Технолоджи» от 11 января 2019 г. № 11-01-19-С ЛЮ-01 и № 11-01-19-СЛЮ-02 приказываю:
-
1. Внести изменения в описание типа на машины координатноизмерительные портативные МСАх и МСАх+, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 63864-16, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП № 63864-16 с изменением № 1 «Машины координатно-измерительные портативные МСАх и МСАх+. Методика поверки», утвержденному ФГУП «ВНИИМС» 28 декабря 2018 г., и распространить действие документа на машины координатно-измерительные портативные МСАх и МСАх+, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 62201 «Машины координатно-измерительные портативные МСАх и МСАх+», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 63864-16, в связи с внесением изменений в методику поверки.
-
4. Управлению государственного надзора и контроля (Кузьмину А.М.), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
( л
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии. ________
с /п ния о ct ci ифмкап: эп
Сертификат: 00E1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич действителен: с 08.11.2018 до 08.11.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «24» апреля 2019 г. № 998
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машины координатно-измерительные портативные MCAx и MCAx+ Назначение средства измеренийМашины координатно-измерительные портативные MCAx и MCAx+ (далее по тексту -машины) предназначены для измерений геометрических размеров, отклонений формы и взаимного расположения поверхностей деталей.
Описание средства измеренийКонструктивно машины координатно-измерительные портативные MCAx и MCAx+ (рис. 1) представляют собой шарнирно соединенные между собой сегменты (плечо и предплечье), изготовленные из углеродистого волокна и монтируемые соответственно на специальных монтажных основаниях, противовеса, компьютерн ого блока управления и источника питания.
Принцип действия машин основан на измерении координат с помощью дат-чиков углового положения. В качестве измерительных головок используются головки с набором из 3-х щупов TESA разного диаметра и формы. Работа машины производится в ручном режиме. Также каждая машина может опционально оснащаться лазерным сканером следующих моделей MMDx50, MMDx100, MMDx200 (рис. 2а), MMCx80, MMCx160 (рис. 2б), LC60Dx (рис. 2в) и ModelMaker H120 (рис. 2г).
Лазерные сканеры моделей MMDx, MMCx и LC60Dx отличаются как конструктивным исполнением, так и техническими характеристиками. В отличие от моделей MMCx модели MMDx, LC60Dx и ModelMaker H120 поддерживают температурную компенсацию. Лазерные сканеры моделей MMDx и MMCx подключаются к машинам с помощью специального механического интерфейса, а сканеры моделей LC60Dx и ModelMaker H120 подключаются к порту машин напрямую.
При использовании контактных датчиков определяется координата центра шарика щупа при касании измеряемой поверхности.
При использовании лазерного сканера определяются координаты множества точек измеряемой поверхности в пределах поля зрения сканера. Базой для определения координат точек служит ширина окна сканирования и фокусное расстояние, величины которых различны для разных моделей.
На основе полученных координат точек с помощью программного обеспечения рассчитываются геометрические размеры, параметры отклонения формы и взаимного расположения поверхностей детали.
Портативная конструкция машины обеспечивает проведение измерений объектов с любой пространственной ориентацией.
Машины выпускаются двух исполнений: MCAx семиосевые стандартного исполнения и MCAx+ семиосевые повышенной точности. Каждая конфигурация имеет несколько типоразмеров, отличающихся друг от друга пределами измерений и пределами допускаемой погрешности.
Общий вид машин представлен на рисунках 1-2.
Пломбировка машин от несанкционированного доступа не предусмотрена.

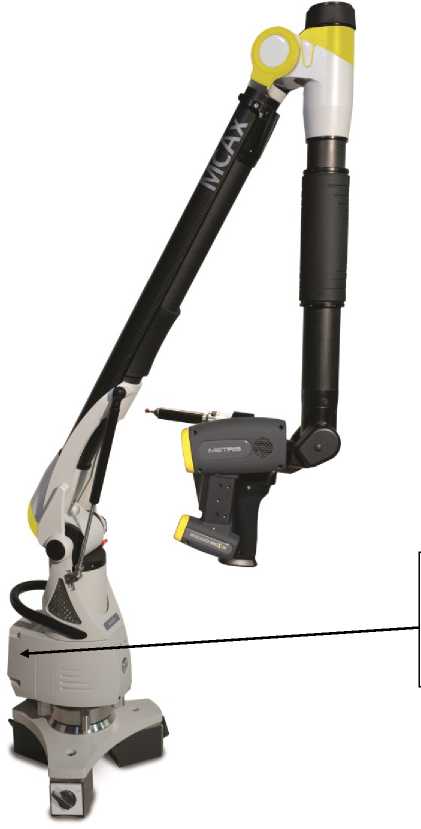

Рисунок 1 - Общий вид машин координатно-измерительных портативных MCAx и MCAx+ и
место нанесения знака утверждения типа
а)
б)
в) г)

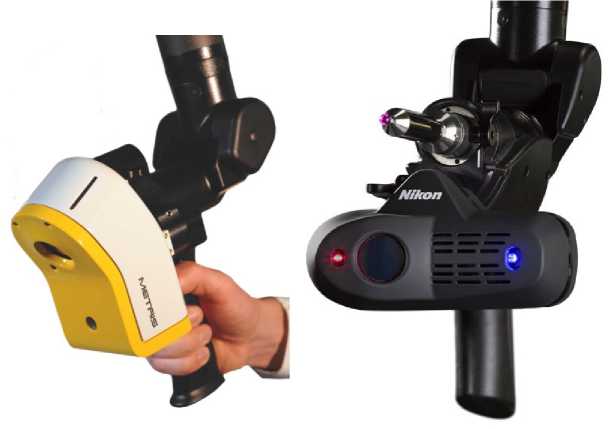

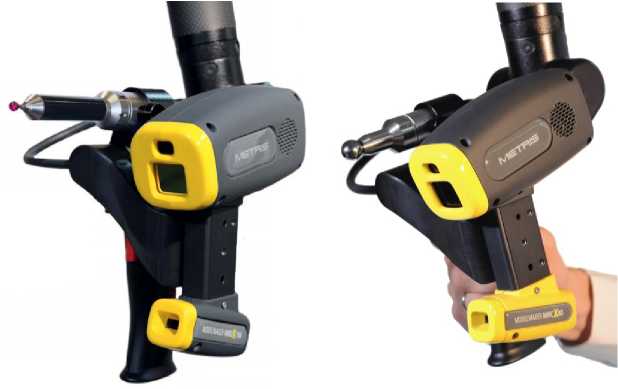

Рисунок 2 - Общий вид лазерных сканеров моделей а) MMDx; б) MMCx; в) LC60Dx; г) ModelMaker H120
Программное обеспечениеМашины координатно-измерительные портативные MCAx и MCAx+ имеют в своем составе программное обеспечение (ПО) CMM-Manager (для контактных измерений) и Focus Handheld/Inspection (для лазерного сканирования), разработанное для конкретной измерительной задачи, осуществляющее измерительные функции, функции расчета параметров и функции индикации.
Таблица 1 - Сведения об идентификационных данных ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
CMM-Manager |
Focus Handheld/Inspection |
|
Номер версии (идентификационный номер) ПО, не ниже |
3.0 |
10.0 |
|
Цифровой идентификатор ПО |
USB-ключ HASP |
USB-ключ HASP |
Главной защитой ПО является USB-ключ-заглушка. HASP использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Уровень защиты программного обеспечения машин «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики машин при контактных измерениях
|
Модель машины |
Диапазон измерений линейных размеров (диаметр), м |
Пределы допускаемой абсолютной погрешности измерений длины, мм |
Пределы допускаемой абсолютной погрешности измерений координат точки, мм |
|
MCAx20+ |
от 0 до 2,0 |
±0,033 |
±0,023 |
|
MCAx25+ |
от 0 до 2,5 |
±0,038 |
±0,027 |
|
Модель машины |
Диапазон измерений линейных размеров (диаметр), м |
Пределы допускаемой абсолютной погрешности измерений длины, мм |
Пределы допускаемой абсолютной погрешности измерений координат точки, мм |
|
MCAx30+ |
от 0 до 3,0 |
±0,058 |
±0,042 |
|
MCAx35+ |
от 0 до 3,5 |
±0,081 |
±0,055 |
|
MCAx40+ |
от 0 до 4,0 |
±0,098 |
±0,067 |
|
MCAx45+ |
от 0 до 4,5 |
±0,119 |
±0,084 |
|
MCAx20 |
от 0 до 2,0 |
±0,061 |
±0,044 |
|
MCAx25 |
от 0 до 2,5 |
±0,069 |
±0,049 |
|
MCAx30 |
от 0 до 3,0 |
±0,100 |
±0,079 |
|
MCAx35 |
от 0 до 3,5 |
±0,125 |
±0,099 |
|
MCAx40 |
от 0 до 4,0 |
±0,151 |
±0,115 |
|
MCAx45 |
от 0 до 4,5 |
±0,179 |
±0,141 |
Таблица 3 - Основные технические характеристики машин
|
Наименование характеристики |
Значение | |
|
Параметры электрического питания: | ||
|
- напряжение переменного тока, В |
220±20 | |
|
- частота переменного тока, Гц |
50/60 или от встроенного Li-Ion аккумулятора | |
|
Габаритные размеры, мм, не более: |
Длина плеча |
Длина предплечья |
|
MCAx20 / MCAx20+ |
600 |
400 |
|
MCAx25 / MCAx25+ |
750 |
500 |
|
MCAx30 / MCAx30+ |
900 |
600 |
|
MCAx35 / MCAx35+ |
1050 |
700 |
|
MCAx40 / MCAx40+ |
1200 |
800 |
|
MCAx45 / MCAx45+ |
1350 |
900 |
|
Условия эксплуатации: | ||
|
- нормальная область значений температуры, °C |
от +16,7 до +23,3 | |
|
- рабочая область значений температуры, °C |
от 0 до +16,7 и от +23,3 до +50 | |
|
- относительная влажность воздуха, %, не более |
80 | |
|
- высота над уровнем моря, м |
от 0 до 2000 | |
Таблица 4 - Основные технические характеристики лазерных сканеров
|
Модель сканера Характерист'ика~''-\ |
MMDx50 |
MMDx100 |
MMDx200 |
MMCx80 |
MMCx160 |
LC60Dx |
ModelMaker H120 |
|
Ширина окна сканирования, мм |
50 |
100 |
200 |
80 |
160 |
60 |
120 |
|
Минимальное расстояние до сканируемой поверхности, мм |
95 |
100 |
110 |
100 |
110 |
95 |
80 |
|
Глубина окна сканирования, мм |
50 |
100 |
150 |
100 |
150 |
60 |
100 |
|
Модель сканера ХаракгеристиКа''\ |
MMDx50 |
MMDx100 |
MMDx200 |
MMCx80 |
MMCx160 |
LC60Dx |
ModelMaker H120 |
|
Частота сбора данных (полное поле), Гц |
50 |
60 |
30 |
75 |
150 | ||
|
Максимальная частота сбора данных, Гц |
150 |
30 |
75 |
450 | |||
|
Число точек на линии |
1000 |
800 |
1000 |
2000 | |||
|
Температурная компенсация |
есть |
нет |
есть |
есть | |||
|
Лазерное излучение |
2 класс (в соответствии с ГОСТ Р МЭК 60825-1-2009) | ||||||
|
Масса, г, не более |
400 |
390 |
500 | ||||
|
Управление мощностью лазера |
Полностью автоматическое - от точки к точке | ||||||
|
Условия эксплуатации: - нормальная область значений температуры, °C |
от +16,7 до +23,3 |
от +18,0 до +22,0 |
от +16,7 до +23,3 | ||||
Таблица 5 - Пределы допускаемой абсолютной погрешности измерений отклонений формы (2с), мкм
|
Модель лазерного сканера Модель машины |
MMDx50 |
MMDx100 |
MMDx200 |
MMCx80 |
MMCx160 |
LC60Dx |
ModelMaker H120 |
|
MCAx20+ |
±42 |
±48 |
±66 |
±56 |
±70 |
±50 |
±28 |
|
MCAx25+ |
±48 |
±54 |
±70 |
±62 |
±74 |
±58 |
±32 |
|
MCAx30+ |
±54 |
±60 |
±78 |
±72 |
±84 |
±64 |
±38 |
|
MCAx35+ |
±72 |
±76 |
±98 |
±90 |
±102 |
±82 |
±48 |
|
MCAx40+ |
±94 |
±96 |
±114 |
±108 |
±118 |
±100 |
±60 |
|
MCAx45+ |
±116 |
±120 |
±136 |
±130 |
±138 |
±124 |
±80 |
|
MCAx20 |
±50 |
±56 |
±74 |
±64 |
±80 |
±58 |
±36 |
|
MCAx25 |
±56 |
±62 |
±78 |
±70 |
±84 |
±66 |
±40 |
|
MCAx30 |
±78 |
±82 |
±100 |
±92 |
±106 |
±86 |
±52 |
|
MCAx35 |
±102 |
±106 |
±128 |
±122 |
±134 |
±114 |
±70 |
|
MCAx40 |
±128 |
±136 |
±154 |
±148 |
±158 |
±142 |
±92 |
|
MCAx45 |
±162 |
±168 |
±190 |
±180 |
±194 |
±174 |
±122 |
наносят на титульный лист руководства по эксплуатации типографским способом, а также на корпус машины методом наклейки.
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1. Машина координатно-измерительная портативная1) |
MCAx или MCAx+ |
1 шт. |
|
2. Лазерный сканер1) 2) |
MMDx50, MMDx100, MMDx200, MMCx80, MMCx160, LC60Dx и ModelMaker H120 |
1 шт. |
|
3. Щупы TESA (диаметром 15 мм, 6 мм, 3 мм) |
3 шт. | |
|
4. Калибровочная сфера |
1 шт. | |
|
5. Калибровочный стандарт длины NIST2) 3) |
1 шт. | |
|
6. Противовес Zero-G |
1 шт. | |
|
7. Основание |
1 шт. | |
|
8. Чехол от пыли |
1 шт. | |
|
9. Транспортировочный кейс на колёсиках |
1 шт. | |
|
10. USB-ключ-заглушка |
1 шт. | |
|
11. Руководство по эксплуатации |
1 экз. | |
|
12. Методика поверки |
МП № 63864-16 с изменением № 1 |
1 экз. |
|
1 ’ - модель по требованию заказчика;
| ||
осуществляется по документу МП № 63864-16 с изменением № 1 «Машины координатноизмерительные портативные MCAx и MCAx+. Методика поверки», утвержденному ФГУП «ВНИИМС» 28 декабря 2018 г.
Основные средства поверки:
-
- прибор для измерений отклонений от круглости Talyrond 450 (Рег. № 38784-08);
-
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011; -плита поверочная гранитная 400x400 мм кл.т. 0 по ГОСТ 10905 - 86.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точн остью.
Знак поверки в виде оттиска клейма поверителя и голографической наклейки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к машинам координатно-измерительным портативным MCAx и MCAx+Приказ Росстандарта № 2340 от 09.11.2018 г. Об утверждении государственной поверочной схемы для средств измерений геометрических параметров поверхностей сложной формы
Техническая документация фирмы-изготовителя
ИзготовительNikon Metrology Europe NV, Бельгия
Адрес: 3001 Leven, Geldenaaksebaan 329, Belgium
Телефон: +32 (16) 74-01-00
Факс: +32 (16) 74-01-03
E-mail: info@nikonmetrology.com
Web-сайт: www.nikonmetrology.com
ЗаявительОбщество с ограниченной ответственностью «Нева Технолоджи» (ООО «Нева
Технолоджи»)
ИНН 7805092920
Адрес: 198097, г. Санкт-Петербург, ул. Новоовсянниковская, д. 17 Лит. А
Телефон : +7 (812) 380-92-13; 337-51-92
Телефон/факс: +7 (812) 784-15-34; 784-96-70
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон : +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
