ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления измерительные 3051S модели 3051SHP

Преобразователи давления измерительные 3051S модели 3051SHP (далее -преобразователи) предназначены для измерений разности давлений и температуры жидкости, газа и пара и обеспечивают непрерывное преобразование измеряемого параметра в аналоговый и (или) цифровой выходные сигналы.

Принцип действия преобразователей основан на преобразовании измеряемого давления в аналоговый и (или) цифровой выходные сигналы. Основным элементом измерительного механизма - сенсорного модуля является измерительная ёмкостная ячейка. Под воздействием измеряемого давления, подаваемого в плюсовую камеру (H) и минусовую камеру (L), сенсорный модуль формирует цифровой код, пропорциональный приложенному давлению. Встроенный микропроцессор корректирует цифровой код, сформированный сенсорным модулем в зависимости от индивидуальных особенностей измерительного механизма, а также в зависимости от температуры окружающей или измеряемой среды. Откорректированный цифровой код передаётся на жидкокристаллический индикатор (далее - ЖК индикатор) (при его наличии) преобразователя, а также на устройство, формирующее стандартный аналоговый и (или) цифровой выходные сигналы.

Конструктивно преобразователи состоят из сенсорного модуля и корпуса преобразователя, в котором размещены элементы подключения и ЖК индикатор. Преобразователи имеют технологическое соединение с измеряемой средой посредством копланарного конусного резьбового соединения, совместимого с автоклавами типа F-250-C или с помощью выносных разделительных мембран. Так же возможно исполнение преобразователей с интегральным соединением сенсорного модуля с корпусом преобразователя или удаленным соединением сенсорного модуля с корпусом преобразователя в виде выносного цифрового индикатора или распределительной коробки с помощью быстроразъемного соединения Quick Connect.

В зависимости от метрологических и технических характеристик преобразователи могут изготавливаться в различных исполнениях. Варианты исполнений преобразователей отличаются диапазонами измерений, пределами основной допускаемой приведенной погрешности измерений давления, выходными сигналами, наличием функции измерений температуры, типом технологического подключения к измеряемой среде. Преобразователи могут использоваться для преобразования измеренных значений давления в величины функционально связанные с давлением: уровень и плотность жидкостей, расход жидкости, пара и газа.

При наличии в преобразователях функции измерений температуры в качестве первичного преобразователя применяют термопреобразователи сопротивления утвержденного типа с номинальной статической характеристикой типа «Pt100» по ГОСТ 6651-2009.

Преобразователи в зависимости от исполнения могут осуществлять передачу измерительной информации по средствам беспроводной связи при помощи встроенного модуля радиосвязи и встроенного модуля питания.

Преобразователи имеют исполнения: предназначенные для работы во взрывобезопасных средах и предназначенные для работы во взрывоопасных средах.

Для систем противоаварийной защиты преобразователи поставляются с сертификатом 1ЕС 61508 для уровней безопасности SIL 2 (один прибор) и SIL 3 (при наличии резервного прибора).

Пример типового варианта исполнения преобразователя (код заказа):

3051SHP 1CD6A3N3 H11 A 1A DA2 B4 M5

• 1        2     3     4     5     6     7     8     9     10    11    12    13    14    15

• 1 - код модели;

• 2 - код класса точности;

• 3 - код типа подключения;

• 4 - код типа измерения;

• 5 -код диапазона измерений разности давлений;

• 6 - код диапазона статического давления;

• 7 - код максимального статического давления;

• 8 - код температурного входа;

• 9 - код материала разделительной мембраны;

• 10 - код технологического соединения;

• 11 - код выходного сигнала;

• 12 - код типа корпуса;

• 13 - код функции диагностики;

• 14 - код монтажного кронштейна;

• 15 -код типа ЖК индикатора.

Общий вид преобразователей представлен на рисунке 1.

Пломбирование преобразователей не предусмотрено.

Нанесение знака поверки на преобразователи не предусмотрено.

^{б) в)}

г)

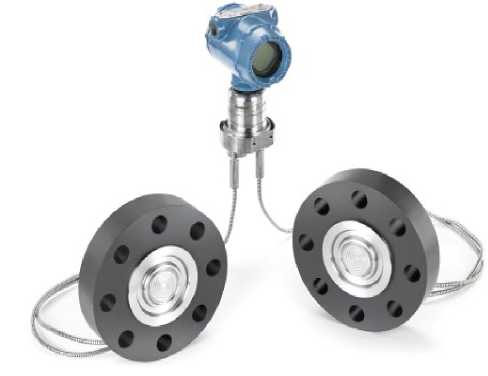

Рисунок 1 - Преобразователи давления измерительные 3051S модели3051 SHP: а) преобразователь c типом соединения F-250-C; б) преобразователь с беспроводным интерфейсом; в) преобразователь для измерений разности давлений и температуры; г) преобразователь с соединением с помощью выносных разделительных мембран

Преобразователи имеют встроенное метрологически значимое программное обеспечение (далее - ПО), которое устанавливается (прошивается) в энергонезависимую память при изготовлении. В процессе эксплуатации встроенное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.

Конструктивно преобразователи исключают возможность несанкционированного влияния на встроенное ПО преобразователей и измерительную информацию. Уровень защиты ПО - «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО преобразователей представлены в таблицах 1 и 2.

Таблица 1 - Идентификационные данные программного обеспечения преобразователей для

измерений разности давлений

Таблица 2 - Идентификационные данные программного обеспечения преобразователей для измерений разности давлений и температуры

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Продолжение таблицы 3

Продолжение таблицы 3

Таблица 4 - Основные технические характеристики

Продолжение таблицы 4

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.

Таблица 5 - Комплектность средства измерений

приведены в разделе 1.3 «Общие сведения об измерительном преобразователе» Руководства по эксплуатации.

ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-10⁴ Па.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Техническая документация изготовителя.

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «06» августа 2021 г. № 1684

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
