МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

26 ноября 2025 г.                                                                            2573

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом

Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\____________________________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»    _____    2025 г. № ²⁵⁷³

Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

Лист № 1 Регистрационный № 55327-13                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти СИКН 596 ОАО «НАК «АКИ - ОТЫР» (далее - СИКН) предназначена для измерения массового расхода (массы) нефти.

Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости (далее - МПР). Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.

Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКН входят:

• 1) Блок измерительных линий (БИЛ), состоящий из двух измерительных линий (одной рабочей и одной резервной).

• 2) Блок измерений показателей качества нефти (далее - БИК), предназначенный для измерения показателей качества нефти.

• 3) Система сбора и обработки информации (далее - СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.

• 4) Блок трубопоршневой поверочной установки (далее - ТПУ), предназначенный для проведения поверки и контроля метрологических характеристик преобразователей массового расхода.

Таблица 1 - Состав СИКН

В состав СИКН входят средства измерений объемного расхода нефти в БИК и показывающие средства измерений давления и температуры нефти утвержденных типов.

Система сбора и обработки информации и технологическая схема СИКН обеспечивают выполнение следующих функций:

• - измерение в автоматическом режиме:

• 1) массового расхода нефти по каждой измерительной линии и в целом по СИКН;

• 2) объемной доли воды в нефти;

• 3) давления в БИЛ, БИК;

• 4) температуры в БИЛ и БИК;

• 5) плотности нефти;

• - расчет в автоматическом режиме:

• 1) суммарной массы брутто нефти от начала отчетного периода и за отдельные периоды;

• 2) массы нетто нефти с учетом параметров качественного состава нефти;

• 3) средних значений температуры, давления, плотности, влагосодержания нефти;

• 4) массовой доли воды в нефти;

• - поверка и контроль метрологических характеристик по трубопоршневой поверочной установке и поточному плотномеру в автоматическом режиме;

• - световая и звуковая сигнализация внештатных состояний СИКН и выхода параметров нефти за установленные пределы;

• - индикации и регистрации результатов измерений.

Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002: ИС-2.

Место расположения СИКН, заводской номер 596: ПСП СИКН № 596. Пломбирование средств измерений, находящихся в составе СИКН осуществляется согласно требований их описаний типа или МИ 3002-2006 «Рекомендация. ГСИ. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок». Заводской номер СИКН указан типографским способом в виде цифрового обозначения на информационной табличке на входе в блок измерительных линий. Нанесение знака поверки на СИКН не предусмотрено.

Общий вид СИКН представлен на рисунке 2.

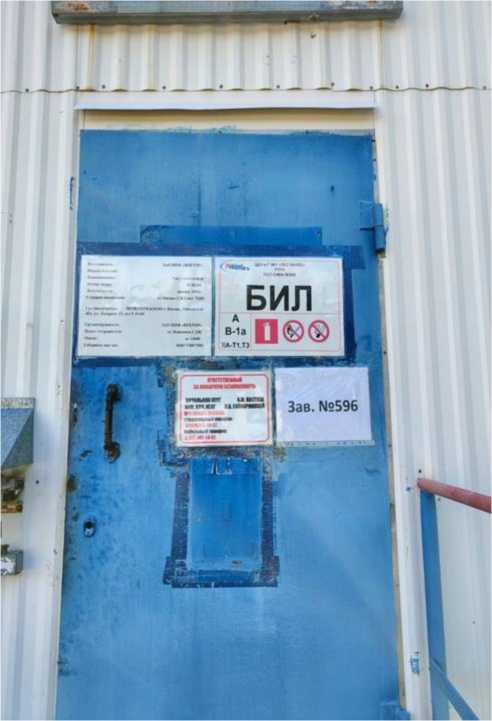

Рисунок 1 - Место нанесения заводского номера

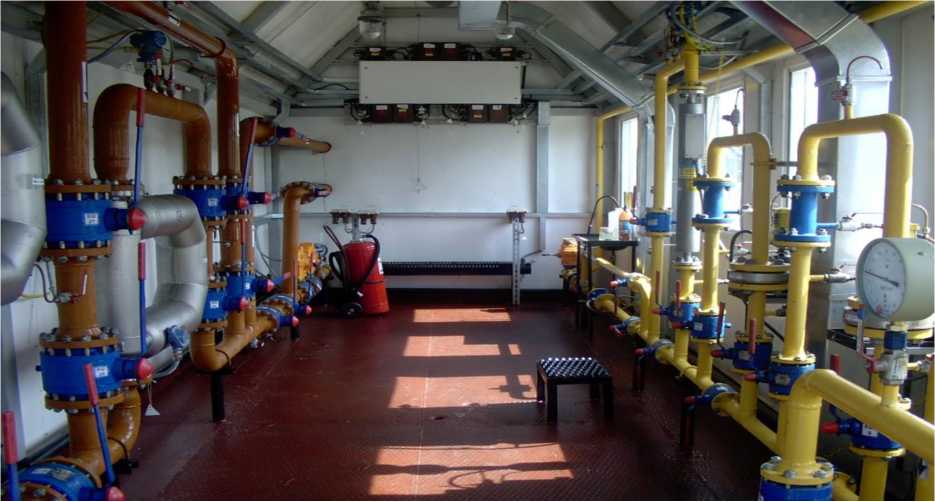

Рисунок 2 - Общий вид СИКН

СИКН имеет аттестованное программное обеспечение (ПО), представленное встроенным прикладным ПО измерительно-вычислительного комплекса ИВК «Аметист-Fl» и аттестованным программным обеспечением автоматизированного рабочего места оператора ПО АРМ Вектор.

Идентификационные данные программного обеспечения приведены в таблице 2. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Технические характеристики

наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.

Таблица 5 - Комплектность средства измерений

«Масса нефти. Методика измерений с применением системы измерений количества и показателей качества нефти (СИКН) № 596 ОАО «НАК «АКИ-ОТЫР», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2019.34808

Постановление Правительства РФ от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (Пункт 6.1.1)

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Открытое акционерное общество «Нефтяная акционерная компания «АКИ-ОТЫР»

(ОАО «НАК «АКИ-ОТЫР»)

ИНН 8603002531

Адрес: 628010, Ханты-Мансийский автономный округ-Югра, г. Ханты-Мансийск, ул. Михаила Знаменского, д. 1

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе-Югре, Ямало-Ненецком автономном округе»

(ФБУ «Тюменский ЦСМ»)

Адрес: 625027, Тюменская обл., г.о. город Тюмень, г. Тюмень, ул. Минская, д. 88

Телефон: (3452) 500-532

Web-сайт: httpsV/тцсм.рф

E-mail: info@csm72.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311495
