Идентификационные данные (признаки)

Значение

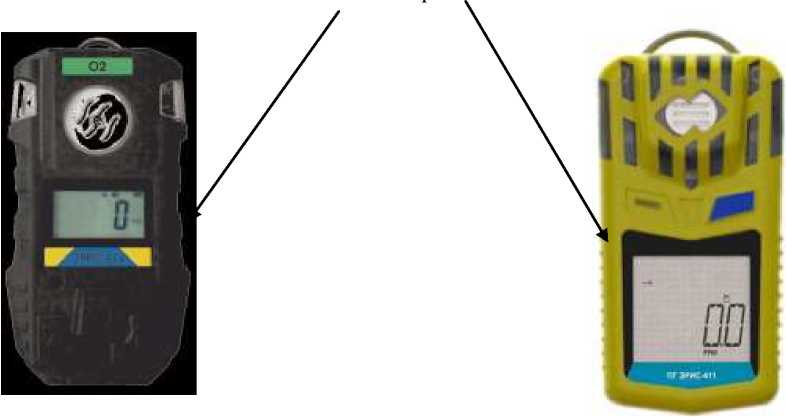

Газоанализатор

ПГ ЭРИС-411

ПГ ЭРИС-414

Идентификационное наименование ПО

FW PG411

FW PG414

Номер версии (идентификационный номер ПО)

не ниже V01.00

не ниже v01.29

Цифровой идентификатор ПО

-

Определяемый компонент

Модификация сенсора

Диапазон измерений (ДИ) объемной доли, % (млн^-1)

Диапазон измерений (ДИ) массовой концентрации, мг/м³

Пределы допускаемой основной погрешности, %

приведенной к ДИ

относительной

абсолютной

1

2

3

4

5

6

7

Кислород О₂

EC-O₂-30

от 0 до 10 % включ.

_-

±5

_-

св. 10 до 30 %

_-

_-

±5

Диоксид серы

SO2

EC-SO₂-20

от 0 до 4 млн^-1 включ.

от 0 до 10,64 включ.

±10

_-

св. 4 до 20 млн^-1

св. 10,64 до 53,2

_-

±10

EC-SO2-100

от 0 до 20 млн^-1 включ.

от 0 до 53,2 включ.

±10

_-

св. 20 до 100 млн^-1

св. 53,2 до 266,0

_-

±10

EC-SO2-150

от 0 до 20 млн^-1 включ.

от 0 до 53,2 включ.

±10

_-

св. 20 до 150 млн^-1

св. 53,2 до 399,0

_-

±10

Сероводород H₂S

EC-H₂S-50

от 0 до 10 млн^-1 включ.

от 0 до 14,2 включ.

±10

_-

св. 10 до 50 млн^-1 включ.

св. 14,2 до 71,0

_-

±10

EC-H₂S-100

от 0 до 10 млн^-1 включ.

от 0 до 14,2 включ.

±10

_-

св.10 до 100 млн^-1

св. 14,2 до 142,0

_-

±10

EC-H₂S-1000

от 0 до 10 млн^-1 включ.

от 0 до 14,2 включ.

±10

св.10 до 1000 млн^-1

св.14,2 до 1420,0

_-

±(0,201 •Свх - 1,010)

Цианистый водород HCN

EC-HCN-30T

от 0 до 0,6 млн^-1 включ.

от 0 до 0,7 включ.

±10

_-

св. 0,6 до 30 млн^-1

св.0,7 до 33,6

_-

±(0,202^Свх - 0,061)

EC-HCN-30

от 0 до 10 млн^-1 включ.

от 0 до 11,2 включ.

±20

_-

св. 10 до 30 млн^-1

св. 11,2 до 33,6

-

±20

-

1

2

3

4

5

6

7

Фтористый водород HF

EC-HF-10T

от 0 до 0,6 млн^-1 включ.

от 0 до 0,5 включ.

±20

_-

св. 0,6 до 10 млн^-1

св. 0,5 до 8,3

_-

±20

EC-HF-10

от 0 до 1 млн^-1 включ.

от 0 до 0,83 включ.

±20

_-

св. 1 до 10 млн^-1

св. 0,83 до 8,3

_-

±20

Фосфин PH₃

EC-PH₃-5T

от 0 до 0,16 млн^-1 включ.

от 0 до 0,225 включ.

±10

_-

св.0,16 до 5 млн^-1

св. 0,225 до 7,05

_-

±10

EC-PH3-5

от 0 до 1 млн^-1

от 0 до 1,41

±20

_-

Монооксид углерода CO

EC-CO-1000

от 0 до 50 млн^-1 включ.

от 0 до 58,0 включ.

±10

_-

св. 50 до 1000 млн^-1

св.58 до 1160,0

_-

±10

EC-CO-500

от 0 до 40 млн^-1 включ.

от 0 до 46,4 включ.

±10

_-

св. 40 до 500 млн^-1

св. 46,4 до 580,0

_-

±10

EC-CO-200

от 0 до 40 млн^-1 включ.

от 0 до 46,4 включ.

±10

_-

св. 40 до 200 млн^-1

св. 46,4 до 232,0

_-

±10

Аммиак NH₃

EC-NH₃-100

от 0 до 30 млн^-1 включ.

от 0 до 21,3 включ.

±15

_-

св. 30 до 100 млн^-1

св.21,3 до 71,0

_-

±15

EC-NH₃-300

от 0 до 30 млн^-1 включ.

от 0 до 21,3 включ.

±15

_-

св. 30 до 300 млн^-1

св.21,3 до 213,0

_-

±15

Хлор Cl₂

EC-Cl₂-10

от 0 до 0,5 млн^-1 включ.

от 0 до 1,475 включ.

±10

св. 0,5 до 10 млн^-1

св. 1,475 до 29,5

_-

±(0,205^Свх - 0,053)

EC-Cl₂-20

от 0 до 0,5 млн^-1 включ.

от 0 до 1,475 включ.

±10

-

св. 0,5 до 20 млн^-1

св. 1,475 до 59,0

_-

±(0,202^Свх - 0,051)

EC-Cl₂-50

от 0 до 5 млн^-1 включ.

от 0 до 14,75 включ.

±20

св. 5 до 50 млн^-1

св.14,75 до 147,5

_-

±20

Водород H2

EC-H2-500

от 0 до 500 млн^-1

от 0 до 40

±10

_-

EC-H2-IOOO

от 0 до 1000 млн^-1

от 0 до 80

±10

-

Диоксид углерода

CO2

EC-CO2-5

от 0 до 0,5 % включ.

-

±10

-

св. 0,5 до 5 %

-

-

±10

EC-CO2-2,5

от 0 до 0,5 % включ.

-

±10

-

св. 0,5 до 2,5 %

-

-

±10

1

2

3

4

5

6

7

Оксид этилена

C2H4O

EC-C₂H₄O-20

от 0 до 4 млн^-1 включ.

от 0 до 7 включ.

±10

-

св. 4 до 20 млн^-1

св. 7 до 37

_-

±(0,225 •Свх - 0,5)

EC-C₂H₄O-100

от 0 до 20 млн^-1 включ.

от 0 до 37 включ.

±10

-

св. 20 до 100 млн^-1

св. 37 до 183

_-

±(0,225 •Свх - 2,5)

EC-C₂H₄O-500

от 0 до 20 млн^-1 включ.

от 0 до 37 включ.

±10

-

св. 20 до 500 млн^-1

от 37 до 915 включ.

_-

±(0,204 •Свх - 2,080)

Оксид азота NO

EC-NO-250

от 0 до 5 млн^-1 включ.

от 0 до 6,25 включ.

±10

_-

св. 5 до 250 млн^-1

св. 6,25 до 312,5

_-

± 10

_-

Диоксид азота

NO2

EC-NO₂-20

от 0 до 1 млн^-1 включ.

от 0 до 1,91 включ.

±10

_-

св. 1 до 20 млн^-1

св. 1,91 до 38,2 включ

_-

±(0,153^Свх - 0,053)

EC-NO₂-50

от 0 до 3 млн^-1 включ.

от 0 до 5,73 включ.

±10

_-

св. 3 до 50 млн^-1

св. 5,73 до 95,5 включ

_-

±(0,153 •Свх - 0,159)

EC-NO₂-100

от 0 до 3 млн^-1 включ.

от 0 до 5,73 включ.

±10

_-

св. 3 до 100 млн^-1

св. 5,73 до 191,0

_-

±(0,152^Свх - 0,156)

Озон О₃

ЕС-Оз-0,25

от 0 до 0,05 млн^-1 включ.

от 0 до 0,1 включ.

±20

св. 0,05 до 0,25 млн^-1

св. 0,1 до 0,5

_-

±20

Метанол CH₃OH

EC-CH₃OH-22,5

от 0 до 0,75 млн^-1 включ.

от 0 до 1 включ.

±20

_-

св. 0,75 до 22,5 млн^-1

св. 1 до 30

_-

±20

EC-CH₃OH-200

от 0 до 50 млн^-1 включ.

от 0 до 66,5 включ.

±20

_-

св. 50 до 200 млн^-1

св. 66,5 до 266

_-

±20

Этилмеркаптан (этантиол) C2H5SH

EC- C2H5SH-I4

от 0 до 0,78 млн^-1 включ.

от 0 до 2 включ.

±10

_-

св. 0,78 до 14 млн^-1

св. 2 до 36,12

-

-

±(0,2059^Свх - 0,0826)

Метилмеркап-тан (метантиол) CH3SH

EC-CH3SH-I4

от 0 до 1 млн^-1 включ.

от 0 до 1,96 включ.

±10

_-

_-

св. 1 до 14 млн^-1

св. 1,96 до 27,4

-

-

±(0,208^Свх - 0,108)

Формальдегид

CH2O

E- CH₂O-10

от 0 до 0,4 млн^-1 включ.

от 0 до 0,5 включ.

±10

_-

_-

св. 0,4 до 10 млн^-1

св. 0,5 до 12,5

-

-

±(0,204^Свх - 0,042)

1

2

3

4

5

6

7

Хлористый водород HCl

EC- HCl-20

от 0 до 3 млн^-1 включ.

от 0 до 4,56 включ.

±20

_-

_-

св. 3 до 20 млн^-1

св. 4,56 до 30,4

-

±20

-

3 С_вх - содержание определяемого компонента на входе газоанализатора, объемная доля, % или массовая концентрация, мг/м .

Определяемый компонент

Модификация сенсора

Диапазон показаний % (ДВК, % НКПР, мг/м³)

Диапазон измерений (ДИ) объемной доли, % (ДВК, % НКПР)

Диапазон измерений (ДИ) массовой концентрации, мг/м³

Пределы допускаемой основной погрешности, %

приведенной к ДИ

абсолютной

1

2

3

4

5

6

7

Сумма углеводородов (С2-С10)

СТ-СхНу-3000

от 0 до 3000 мг/м

-

от 0 до 300 мг/м³ включ.

±10

-

-

св. 300 до 3000 мг/м³

-

±(0,156^Свх - 16,8)

Метан CH₄

CT-CH₄-7000

от 0 до 7000 мг/м

-

от 0 до 300 мг/м³ включ.

±10

-

-

св. 300 до 7000 мг/м³

-

±(0,152^Свх - 15,6)

Пропан C₃H₈

CT-C₃H₈-7000

от 0 до 7000 мг/м

-

от 0 до 300 мг/м³ включ.

±10

-

-

св. 300 до 7000 мг/м³

-

±(0,152^Свх - 15,6)

Метан СН₄

CT-CH₄-100

от 0 до 4,4 %

(от 0 до 100 % НКПР)

от 0 до 2,2 %

(от 0 до 50 % НКПР)

-

±5

-

Сумма углеводородов (С2-С10) (по метану)

CT-CxHy-CH4-100

от 0 до 100 % НКПР

от 0 до 50 % НКПР

-

±5

-

1

2

3

4

5

6

7

Этилен С2Н4

CT-C₂H₄-100

от 0 до 2,3 %

(от 0 до 100 % НКПР)

от 0 до 1,15 % (от 0 до 50 % НКПР)

-

±5

-

ПропанС₃Н₈

CT-C₃H₈-100

от 0 до 1,7 %

(от 0 до 100 % НКПР)

от 0 до 0,85 % (от 0 до 50 % НКПР)

-

±5

-

Сумма углеводородов (С2-С10) (по пропану)

СТ-СхНу-СзН8-100

от 0 до 100 % НКПР

от 0 до 50 % НКПР

-

±5

-

н-бутан С₄Н₁₀

CT-C4H10-100

от 0 до 1,4 %

(от 0 до 100 % НКПР)

от 0 до 0,7 %

(от 0 до 50 % НКПР)

-

±5

-

н-пентан С5Н12

CT-C₅H₁₂-100

от 0 до 1,4 %

(от 0 до 100 % НКПР)

от 0 до 0,7 %

(от 0 до 50 % НКПР)

-

±5

-

н-гексан С₆Н₁₄

СТ-СбН14-100

от 0 до 1,0 %

(от 0 до 100 % НКПР)

от 0 до 0,5 %

(от 0 до 50 % НКПР)

-

±5

-

1,2-дихлорэтан

С2Н4С12

СТ-С₂Н₄С1₂-100

от 0 до 6,2 %

(от 0 до 100 % НКПР)

от 0 до 3,1 %

(от 0 до 50 % НКПР)

-

±5

-

Оксид пропилена

СзНбО

СТ-СзНбО-100

от 0 до 1,9 %

(от 0 до 100% НКПР)

от 0 до 0,95 % (от 0 до 50 % НКПР)

-

±5

-

Аммиак NH3

СТ-ЫН₃-100

от 0 до 5,0 %

(от 0 до 100 % НКПР)

от 0 до 7,5 %

(от 0 до 50 % НКПР)

-

±5

-

Этан С₂Н₆

CT-C₂H₆-100

от 0 до 2,5 %

(от 0 до 100 % НКПР)

от 0 до 1,25 % (от 0 до 50 % НКПР)

-

±5

-

Метанол СН₃ОН

СТ-СН₃ОН-100

от 0 до 6,0 %

(от 0 до 100 % НКПР)

от 0 до 3,0 %

(от 0 до 50 % НКПР)

-

±5

-

Бензол С₆Н₆

СТ-СбНб-100

от 0 до 1,2 %

(от 0 до 100 % НКПР)

от 0 до 0,6 %

(от 0 до 50 % НКПР)

-

±5

-

Пропилен С₃Н₆

CT-C₃H₆-100

от 0 до 2,0 %

(от 0 до 100 % НКПР)

от 0 до 1,0 %

(от 0 до 50 % НКПР)

-

±5

-

н-гептан С₇Н₁₆

СТ-С7Н16-100

от 0 до 1,1 %

(от 0 до 100 % НКПР)

от 0 до 0,55 % (от 0 до 50 % НКПР)

-

±5

-

2-пропанон (ацетон) СН3СОСН3

СТ-СН₃СОСН₃-100

от 0 до 2,5 %

(от 0 до 100 % НКПР)

от 0 до 1,25 % (от 0 до 50 % НКПР)

-

±5

-

Водород Н2

СТ-Н₂-100

от 0 до 4,0 %

(от 0 до 100 % НКПР)

от 0 до 2,0 %

(от 0 до 50 % НКПР)

-

±5

-

1

2

3

4

5

6

7

Метилбензол (то

луол) С7Н8

СТ-С₇Н₈-100

от 0 до 1,1 %

(от 0 до 100 % НКПР)

от 0 до 0,55 % (от 0 до 50 % НКПР)

-

±5

-

• 1) С_вх - содержание определяемого компонента на входе газоанализатора, объемная доля, %, или массовая концентрация, мг/м³;

• 2) Значения НКПР в соответствии с ГОСТ Р МЭК 60079-20-1-2011;

• 3) Сумма углеводородов (С2-С10) - суммарное содержание предельных углеводородов: этан (С2Н6), пропан (С3Н8), бутан (С4Н10), пентан (С₅Н1₂), гексан (С₆Н₁₄), гептан (С₇Н1₆), октан (С₈Н1₈), нонан (С₉Н₂₀), декан (С10Н22).

Определяемый компонент

Модификация сенсора

Диапазон показаний % (ДВК, % НКПР)

Диапазон измерений (ДИ) объемной доли, % (ДВК, % НКПР)

Пределы допускаемой основной приведенной к ДИ погрешности

1

2

3

4

5

Метан СН₄

IR-CH₄-100LEL

от 0 до 4,4 %

(от 0 до 100 % НКПР)

от 0 до 2,2 %

(от 0 до 50 % НКПР)

±5

IR-CH4-100VOL

от 0 до 100 %

от 0 до 100 %

±5

Этилен С2Н4

IR-C₂H₄-100

от 0 до 2,3 %

(от 0 до 100 % НКПР)

от 0 до 1,15 % (от 0 до 50 % НКПР)

±5

Пропан С₃Н₈

IR-C₃H₈-100

от 0 до 1,7 %

(от 0 до 100 % НКПР)

от 0 до 0,85 % (от 0 до 50 % НКПР)

±5

н-бутан С₄Н₁₀

IR-C₄H₁₀-100

от 0 до 1,4 %

(от 0 до 100 % НКПР)

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±5

н-пентан С5Н12

IR-C₅H₁₂-100

от 0 до 1,4 %

(от 0 до 100 % НКПР)

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±5

н-гексан С₆Н₁₄

IR-C₆H₁₄-100

от 0 до 1,0 %

(от 0 до 100 % НКПР)

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±5

Этан С₂Н₆

IR-C₂H₆-100

от 0 до 2,5 %

(от 0 до 100 % НКПР)

от 0 до 1,25 % (от 0 до 50 % НКПР)

±5

Метанол СН₃ОН

IR-CH₃OH-100

от 0 до 6 %

(от 0 до 100 % НКПР)

от 0 до 3 %

(от 0 до 50 % НКПР)

±5

Бензол С₆Н₆

IR-C₆H₆-100

от 0 до 1,2 %

(от 0 до 100 % НКПР)

от 0 до 0,6 %

(от 0 до 50 % НКПР)

±5

1

2

3

4

5

Пропилен С₃Н₆

IR-C₃H₆-100

от 0 до 2,0 %

(от 0 до 100 % НКПР)

от 0 до 1,0 %

(от 0 до 50 % НКПР)

±5

Этанол С₂Н₅ОН

1И-С₂Н₅ОН-100

от 0 до 3,1 %

(от 0 до 100 % НКПР)

от 0 до 1,55 % (от 0 до 50 % НКПР)

±5

н-гептан С₇Н1₆

Ж-С₇Н₁₆-100

от 0 до 1,1 %

(от 0 до 100 % НКПР)

от 0 до 0,55 % (от 0 до 50 % НКПР)

±5

Оксид этилена С₂Н₄О

Ж-С₂Н₄О-100

от 0 до 2,6 %

(от 0 до 100 % НКПР)

от 0 до 1,3 %

(от 0 до 50 % НКПР)

±5

Диоксид углерода СО₂

11<-С()_;-1,5

от 0 до 1,5 %

от 0 до 1,5 %

±5

11<-С()_;-2,5

от 0 до 2,5 %

от 0 до 2,5 %

±5

11<-С()₂-5

от 0 до 5,0 %

от 0 до 5,0 %

±5

2-пропанон (ацетон) СН3СОСН3

Ж-СН₃СОСН₃-100

от 0 до 2,5 %

(от 0 до 100 % НКПР)

от 0 до 1,25 % (от 0 до 50 % НКПР)

±5

Метилбензол (толуол)

С7Н8

IR-СЧ 1₈-100

от 0 до 1,1 %

(от 0 до 100 % НКПР)

от 0 до 0,55 % (от 0 до 50 % НКПР)

±5

1,2-дихлорэтан

С2Н4С12

Ж-С₂Н₄С1₂-50

от 0 до 6,2 %

(от 0 до 100 % НКПР)

от 0 до 3,1 %

(от 0 до 50 % НКПР)

±5

Оксид пропилена

СзНбО

Ж-С₃Н₆О-100

от 0 до 1,9 %

(от 0 до 100 % НКПР)

от 0 до 0,95 % (от 0 до 50 % НКПР)

±5

Значения НКПР в соответствии с ГОСТ Р МЭК 60079-20-1-2011

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, в долях от предела допускаемой основной погрешности

±0,25

Предел допускаемой вариации выходного сигнала, в долях от предела допускаемой основной погрешности

0,5

Время установления выходного сигнала, с, не более:

- горючие газы, O2

15

- O3

40

- CO

20

- CO2

50

- PH3, HCN

120

- HF

90

- NO

30

- NO2

100

- SO2, H2S

35

- H2, C2H4O, Cl2, NH3, HCl

60

- CH2O

200

- C2H5SH, CH3SH, CH3OH

150

Наименование характеристики

Значение

Габаритные размеры, мм, не более: - для исполнения ПГ ЭРИС-411-1:

- высота

110

- ширина

36

- толщина

61

- для исполнения ПГ ЭРИС-411-2:

- высота

115

- ширина

50

- толщина

35

- для исполнения ПГ ЭРИС-414-1:

- высота

168

- ширина

45

- толщина

91

- для исполнения ПГ ЭРИС-414-2:

- высота

120

- ширина

63,5

- толщина

31,5

Масса, г, не более:

- для исполнения ПГ ЭРИС-411-1

200

- для исполнения ПГ ЭРИС-411-2

110

- для исполнения ПГ ЭРИС-414-1

500

- для исполнения ПГ ЭРИС-414-2

250

Наименование характеристики

Значение

Напряжение автономного питания от аккумуляторных батарей, В

от 3,6 до 4,2

Интервал времени непрерывной работы без подзарядки аккумулятора при нормальных условиях, ч, не менее

20

Условия эксплуатации:

о

- температура окружающей среды, С

от -45 до +50

- атмосферное давление, кПа

от 84 до 106,7

- относительная влажность воздуха (без конденсации влаги), %, не более

95

Степень защиты оболочки по ГОСТ 14254-2015

IP66

Маркировка взрывозащиты:

0Ех ia ПС T4 Ga X

- ПГ ЭРИС-411

1Ех d ia IIC T4 Gb

- ПГ ЭРИС-414

X

Средняя наработка на отказ, ч

16000

Средний срок службы, лет

15

Наименование

Обозначение

Количество

Газоанализатор портативный

ПГ ЭРИС-4ХХ

1шт.

Паспорт

АПНС. 421510.4ХХ-01 ПС

с изменением № 1

1 экз.

Руководство по эксплуатации

АПНС. 421510.4ХХ-00 РЭ с изменением № 1

1 экз.

Методика поверки

МП 83-221-2016 с изменением № 1

1*экз.

Калибровочная насадка

_-

1 шт.

Зарядное устройство

_-

1 шт.

Кейс для переноски

_-

1**шт.

Модуль передачи данных по радио E-WIRE

-

1**шт.

Ручной насос

_-

1**шт.

Моторизированный насос

_-

1**шт.

* Один экземпляр на партию, но не менее одного экземпляра в один адрес. ** Определяется заказом.
