№1727 от 10.08.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 268027
О внесении изменений в сведения об утвержденном типе средств измерений Весы монорельсовые электронные ВМ
Приказы по основной деятельности по агентству Вн. Приказ № 1727 от 10.08.2021
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «10» августа 2021 г. № 1727
Сведения
об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Весы монорельсовые электронные |
ВМ |
21465-11 |
Закрытое акционерное общество «Весоизмерительная компания «Тензо-М» (ЗАО «ВИК «Тензо-М») Московская область, Люберецкий р-н, п. Красково |
Акционерное общество «Весоизмерительная компания «Тензо-М» (АО «ВИК «Тензо-М») Московская область, г. о. Люберцы, д. п. Красково, ул. Вокзальная,38 |
Акционерное общество «Весоизмерительная компания «Тензо-М» (АО «ВИК «Тензо-М») Московская область, г.о. Люберцы, д.п. Красково, ул. Вокзальная,38 | ||
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» августа 2021 г. № 1727
Лист № 1
Всего листов 5
Регистрационный № 21465-11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы монорельсовые электронные ВМ
Назначение средства измеренийВесы монорельсовые электронные ВМ (далее - весы), предназначены для статического взвешивания сырья и готовой продукции, транспортируемых по подвесным путям.
Описание средства измеренийКонструктивно весы состоят из грузоприемного устройства (далее - ГУ) и весоизмерительного преобразователя (далее - преобразователь). ГУ включает в себя силовую несущую раму, весоизмерительные тензорезисторные датчики (далее - датчики) и монорельс.
Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Электрические сигналы с датчиков суммируются и поступают в преобразователь, где суммарный сигнал преобразуется в цифровой код и значение массы груза индицируется на цифровом табло. С преобразователя информация о результатах измерений может быть передана на внешние подключаемые устройства.
Управление весами осуществляется при помощи функционально-цифровой клавиатуры, расположенной на передней панели преобразователя.
Весы снабжены следующими функциями:
-
- полуавтоматическая установка нуля;
-
- сигнализация о превышении нагрузки Мах+9е;
-
- компенсация и выборка массы тары.
Весы выпускаются в шести модификациях, различающимися метрологическими характеристиками и имеющими обозначение ВМ-Н-Z, где:
ВМ - обозначение типа;
Н - максимальная нагрузка, кг;
Z - исполнение (постоянная или переменная дискретность отсчета).
Внешний вид весов представлен на рисунке 1.

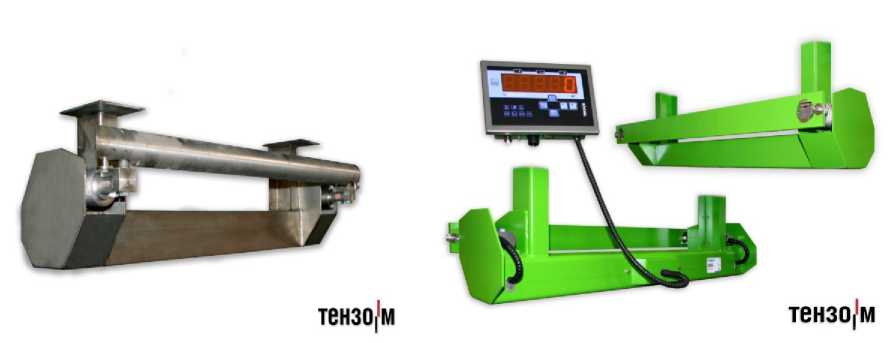

Рисунок 1 - Внешний вид весов монорельсовых электронных ВМ с монорельсом круглого (слева) и прямоугольного (справа) сечения.
Программное обеспечениеПрограммное обеспечение (ПО) весов реализовано в преобразователе, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств со встроенным ПО. Идентификационным признаком ПО служит номер версии, который отображается на дисплее преобразователя при включении весов или может быть вызван через меню ПО. Для предотвращения воздействий и защиты законодательно контролируемых параметров служит административный пароль и кнопка внутри корпуса преобразователя, доступ к которой пломбируется. Место нанесения пломбы (клейма) находится на лицевой или на боковой поверхности (рисунок 2) преобразователя в зависимости от его модификации.
Дополнительно вход в подпрограмму юстировки защищен электронным клеймом -случайно генерируемым числом, которое автоматически обновляется после каждого сохранения измененных законодательно контролируемых параметров. Цифровое значение электронного клейма заносится в раздел «Поверка» паспорта весов и подтверждается оттиском поверительного клейма.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
С |
SC |
|
Номер версии (идентификационный номер) ПО1 |
14/2 18/07 10/2 1/12 1/06 20/10 |
307 16/50 |
|
Цифровой идентификатор ПО2 |
- | |
|
Алгоритм вычисления цифрового идентификатора ПО2 |
- | |
|
Примечания
| ||
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий». Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

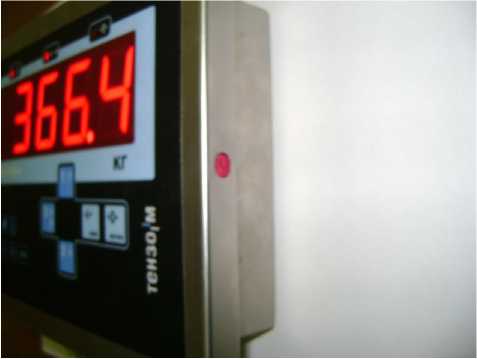

Рисунок 2 - Место нанесения пломбы
Метрологические и технические характеристики Таблица 2
|
Наименование характеристик |
Модификации весов | |||||
|
ВМ-05-1 |
ВМ-05-2 |
ВМ-05-3 |
ВМ-1-1 |
ВМ-1-2 |
ВМ-1-3 | |
|
Класс точности весов по ГОСТ OIML R 76-1-2011 |
Средний (III) | |||||
|
Максимальная (Мах) нагрузка, кг |
500 |
500 |
200/500 |
1000 |
1000 |
400/1000 |
|
Минимальная (Min) нагрузка, кг |
2 |
4 |
2 |
4 |
10 |
4 |
|
Поверочный интервал (е), кг |
0,1 |
0,2 |
0,1/0,2 |
0,2 |
0,5 |
0,2/0,5 |
|
Действительная цена деления (d), кг |
0,1 |
0,2 |
0,1/0,2 |
0,2 |
0,5 |
0,2/0,5 |
|
Число поверочных интервалов (n), ед. |
5000 |
2500 |
2000/2500 |
5000 |
2000 |
2000/2000 |
|
Пределы допускаемой погрешности mpe при первичной поверке (в эксплуатации)1 для нагрузки, выраженной в поверочных интервалах е
|
±0,5 (±1,0) ±1,0 (±2,0) ±1,5 (±3,0) | |||||
|
Диапазон компенсации массы тары, % от Мах |
0-10 | |||||
|
Погрешность устройства установки нуля, е |
±0,25 | |||||
|
Реагирование (порог чувствительности), е |
1,4 | |||||
|
Невозврат к нулю, не более, е |
±0,5 | |||||
|
Предельная нагрузка (Lim), % от Мах, не более |
125 | |||||
|
Условия эксплуатации: - диапазон рабочих температур, °С
|
от минус 10 до плюс 40 98±2 от 84 до 107 | |||||
|
Электрическое питание - от сети переменного тока с параметрами:
|
от 187 до 242 от 49 до 51 10 | |||||
|
Время прогрева весов, мин |
30 | |||||
|
Значение вероятности безотказной работы за 2000 часов |
0,91 | |||||
|
Полный средний срок службы весов, не менее, лет |
10 | |||||
|
Габаритные размеры, длина/ширина/высота, мм, не более |
1200/650/300 | |||||
|
Масса, кг, не более |
40 |
50 | ||||
|
Примечания.
| ||||||
3. Предел допускаемой погрешности определения массы нетто в режиме выборки массы тары соответствует пределам допускаемой погрешности определения массы брутто.
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации или паспорта и термосублимационным способом на маркировочную табличку, расположенную на грузоприемном устройстве весов.
Комплектность средства измерений
Таблица 3
|
№ |
Наименование |
Кол-во |
Примечание |
|
1 |
ГУ в сборе |
1 шт. |
- |
|
2 |
Весоизмерительный преобразователь |
1 шт. |
- |
|
3 |
Автономная стойка или кронштейны крепления весоизмерительного преобразователя |
1 шт. |
По отдельному заказу |
|
4 |
Руководство по эксплуатации весов 4274-025-18217119-01 РЭ |
1 экз. |
Может быть заменено РЭ входящего в комплект поставки преобразователя |
|
5 |
Паспорт весов 4274-025-18217119-01 ПС |
1 экз. |
- |
|
6 |
Эксплуатационная документация весоизмерительного преобразователя 4221-075-18217119-2007 РЭ |
1 компл. |
- |
|
7 |
Тара |
1 шт. |
- |
содержатся в документе «Весы монорельсовые электронные ВМ. Руководство по эксплуатации» 4274-025-18217119-01 РЭ, раздел 2 «Использование по назначению» и «Преобразователь весоизмерительный ТВ. Руководство по эксплуатации» 4221-075-18217119-2007 РЭ, разделы 5, 6 или 7.
Нормативные и технические документы, устанавливающие требования к весам монорельсовым электронным ВМ:-
1 ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
-
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
-
3 ТУ 4274-025-18217119-01 «Весы монорельсовые электронные ВМ. Технические условия».
Акционерное общество «Весоизмерительная компания «Тензо-М» (АО «ВИК «Тензо-М») ИНН 5027048351
Адрес: Россия, 140050, Московская область, г.о. Люберцы, д.п. Красково, ул. Вокзальная, 38
Тел/факс +7 (495) 745-3030
Адрес в Интернет: www.tenso-m.ru
Адрес электронной почты: tenso@tenso-m.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Тел./факс: (495) 437-55-77/ 437-56-66.
Адрес в Интернет: www.vniims.ru
Адрес электронной почты: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 27.06.2008 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
10 августа 2021 г.
№ 1727
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
4. Контроль за исполыЙИИУМ ИИОТОЯЩёГи приказа шййЬлмю ЧЦсобой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭГ1
Руководитель
А.П.Шалаев
Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
