№1934 от 27.11.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 206111
О внесении изменений в описание типа СИ на
Газоопределители химические и трубки индикаторные ГХ-Е
Приказы по основной деятельности по агентству Вн. Приказ № 1934 от 27.11.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
27 ноября 2020 г.
1934
Москва
О внесении изменений в описание типа на газоопределители химические и трубки индикаторные ГХ-Е
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением ЗАО «ПРОМБЕЗОПАСНОСТЬ» от 28 апреля 2020 г. № 59 и № 60 п р и к а з ы в а ю:
-
1. Утвердить новую редакцию описания типа на газоопределители химические и трубки индикаторные ГХ-Е, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 14975-10, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП 23-221-2020 «ГСП. Газоопределители химические и трубки индикаторные ГХ-Е. Методика поверки» и распространить действие документа на газоопределители химические и трубки индикаторные ГХ-Е, находящиеся в эксплуатации.
-
3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
л
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства ло техническому регулированию и метрологии
С.С.Голубев
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 23.11.2020 до 23.11.2021
\__________—__________/
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «27» ноября 2020 г. № 1934
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоопределители химические и трубки индикаторные ГХ-Е
Назначение средства измеренийГазоопределители химические и трубки индикаторные ГХ-Е предназначены для измерений массовой концентрации и объемной доли вредных веществ (оксида углерода, оксидов азота, диоксида серы, сероводорода, формальдегида, акролеина) в воздухе рабочей зоны и промышленных выбросах.
Описание средства измеренийПринцип действия газоопределителей химических и трубок индикаторных ГХ-Е (далее
- газоопределители и трубки индикаторные) основан на линейно-колористическом методе измерений и состоит в измерении длины слоя индикаторной массы в трубке индикаторной, изменившего окраску в результате взаимодействия с определяемым веществом.
Газоопределитель конкретной модификации состоит из трубки индикаторной для определения концентрации конкретного газа и аспиратора утвержденного типа. Допускается применение иного аспиратора при выполнении условий: аспиратор должен быть утвержденного типа и внесен в Федеральный информационный фонд по обеспечению единства измерений; метрологические характеристики аспиратора должны быть не ниже приведенных в таблице 1.
Трубка индикаторная является измерительной частью газоопределителя и представляет собой запаянную с двух концов стеклянную трубку, заполненную индикаторной массой.
Аспиратор служит для просасывания фиксированного объема пробы исследуемой газовой среды через трубку индикаторную и представляет собой сильфонный насос ручного действия.
Длина окрашенного слоя в трубке индикаторной зависит от количества определяемого вещества в исследуемой газовой среде.
Газоопределители и трубки индикаторные выпускаются в семи модификациях:
-
- ГХ-Е СО-0,25 для определения концентрации оксида углерода;
-
- ГХ-Е СО-5 для определения концентрации оксида углерода;
-
- ГХ-Е NO+NO2-0,005 для определения концентрации оксидов азота;
-
- ГХ-Е SO2-0,007 для определения концентрации диоксида серы;
-
- ГХ-Е H2S-0,0066 для определения концентрации сероводорода;
-
- ГХ-Е СН2О-1,5 для определения концентрации формальдегида;
-
- ГХ-Е С3Н4О-1,0 для определения концентрации акролеина. Вспомогательные патроны имеют две модификации:
-
- диазотирующий патрон (ДП) - для диазотирования индикаторной массы в трубке индикаторной ГХ-Е С3Н4О-1,0 (акролеин), поставляется и используется в комплекте с трубкой индикаторной ГХ-Е С3Н4О-1,0 (акролеин);
-
- окислительный патрон (ОП) - для перевода оксида азота NO в диоксид азота NO2 при лабораторных анализах.

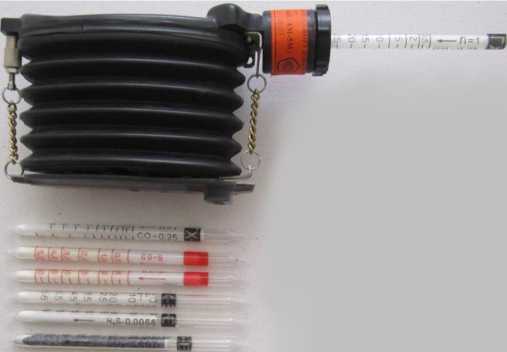

Общий вид газоопределителя химического и трубок индикаторных представлен на рисунке 1. Пломбирование газоопределителей химических и трубок индикаторных не предусмотрено.
It щ
Рисунок 1 - Общий вид газоопределителя химического и трубок индикаторных
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений концентраций, мг/м3 (%):
- ГХ-Е SO2-0,007 - ГХ-Е H2S-0,0066
|
от 6,0 до 3,1^103 (от 0,0005 до 0,25) от 2,9-103 до 6,2404 (от 0,25 до 5,00) от 2 до 1-102 (от 0,0001 до 0,005) от 5 до 2402 (от 0,0002 до 0,007) от 4 до V102 (от 0,0003 до 0,0066) от 0,25 до 1,50 (от 1,9-10-5 до 12,0-10-5) от 0,1 до 1,0 (от 4,0-10-6 до 43,0-10-6) |
|
Пределы допускаемой относительной погрешности газоопределителя и трубок индикаторных, %:
|
±25 |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности газоопределителя и трубок индикаторных ГХ-Е СО-5, % |
±15 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Номинальный объем пробы газовой среды, просасы- |
100±5 |
|
ваемый через трубку индикаторную за один рабочий 3 ход аспиратора, см3 | |
|
Пределы допускаемой приведенной погрешности аспиратора, % |
±5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Объем пробы исследуемой газовой среды, просасываемый через трубку 3 индикаторную, см3: | |
|
- ГХ-Е СО-0,25 |
100±5 или 1000±50 |
|
- ГХ-Е СО-5 |
100±5 |
|
- ГХ-Е NO+NO2-0,005 |
1000±50 |
|
- ГХ-Е SO2-0,007 |
1000±50 |
|
- ГХ-Е H2S-0,0066 |
1000±50 |
|
- ГХ-Е СН20-1,5 |
1000±50 |
|
- ГХ-Е СзНдО-1,0 |
1000±50 |
|
Смещение уровня индикаторной массы в трубке индикаторной относи- | |
|
тельно нулевой линии шкалы, мм, не более |
1 |
|
Время просасывания (100±5) см3 пробы газовой среды через трубку индикаторную, с: | |
|
- ГХ-Е СО-0,25 |
10±2 |
|
- ГХ-Е СО-5 |
20±5 |
|
- ГХ-Е NO+NO2-0,005 |
15±3 |
|
- ГХ-Е SO2-0,007 |
15±3 |
|
- ГХ-Е H2S-0,0066 |
10±2 |
|
- ГХ-Е СН20-1,5 |
25±5 |
|
- ГХ-Е СзНдО-1,0 |
25±5 |
|
Герметичность аспиратора (объем всасываемой пробы газовой среды за 1 мин при сжатом сильфоне аспиратора и заглушенном отверстии для | |
|
подключения трубки индикаторной), см3, не более |
2,5 |
|
Время раскрытия аспиратора без трубки индикаторной, с, не более |
2 |
|
Габаритные размеры трубок индикаторных, мм, не более: | |
|
- длина |
128,0 |
|
- диаметр наружный: для ГХ-Е СО-0,25; ГХ-Е СО-5; ГХ-Е NO+NO2-0,005; ГХ-Е SO2-0,007; | |
|
ГХ-Е H2S-0,0066 |
7,3 |
|
для ГХ-Е СНзО-1,5; ГХ-Е СзНдО-1,0 |
5,2 |
|
Габаритные размеры вспомогательных патронов, мм, не более: | |
|
- длина |
128,0 |
|
- диаметр наружный |
7,2 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Масса 24 шт. (1 коробка) трубок индикаторных, кг, не более | |
|
- ГХ-Е СО-0,25; ГХ-Е СО-5; ГХ-Е NO+NO2-0,005; ГХ-Е S02-0,007; | |
|
ГХ-Е H2S-6,0066 |
0,15 |
|
- ГХ-Е С3Н4О-1,0 с ДП |
0,18 |
|
- ГХ-Е СН2О-1,5 (50 шт.) |
0,17 |
|
- ОП |
0,17 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °C: | |
|
для ГХ-Е СО-5 |
от -10 до +50 |
|
для ГХ-Е СО-0,25; ГХ-Е NO+NO2-0,005; ГХ-Е SO2-0,007; ГХ-Е H2S-0,0066 |
от +5 до +35 |
|
для ГХ-Е СН20-1,5; ГХ-Е С3Н4О-1,0; ДП |
от -5 до +35 |
|
- относительная влажность окружающего воздуха, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Срок годности трубок индикаторных, лет | |
|
- ГХ-Е СО-0,25; ГХ-Е H2S-0,0066 |
3 |
|
- ГХ-Е СО-5; ГХ-Е NO+NO2-0,005; ГХ-Е S02-0,007; ГХ-Е С3Н4О-1,0; | |
|
ГХ-Е СН2О-1,5 |
1 |
|
- ДП; оп |
1 |
наносится на коробку с трубками индикаторными типографским способом и титульный лист руководства по эксплуатации газоопределителей и трубок индикаторных типографским способом.
Комплектность средства измеренияТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газоопределитель химический и трубки индикаторные в составе:
|
ГХ-Е |
1 шт.1 |
|
Индивидуальный комплект ЗИП к аспиратору |
- |
1 шт. |
|
Руководство по эксплуатации |
ГХ-Е.00.000 РЭ |
1 экз. |
|
Руководство по эксплуатации на аспиратор2 |
- |
1 экз. |
|
Методика поверки (копия) 3 |
МП 23-221-2020 |
1 экз. |
| ||
осуществляется по документу МП 23-221-2020 «ГСИ. Газоопределители химические и трубки индикаторные ГХ-Е. Методика поверки», утвержденному УНИИМ филиалом ФГУП «ВНИИМ им. Д. И. Менделеева» 28.04.2020 г.
Основные средства поверки:
- стандартные образцы - поверочные газовые смеси (ГСО-ПГС): ГСО 10597-2015 (СО - азот), ГСО 10597-2015 (NO - азот), ГСО 10597-2015 (SO2 - азот), ГСО 10597-2015
(H2S - азот), ГСО 10598-2015 (NO - азот), ГСО 10598-2015 (SO2 - азот), ГСО 10598-2015
(H2S - азот);
-
- генератор газовых смесей ГГС 1 разряда в диапазоне значений от V10-5 до 1240-5 % по Приказу Росстандарта от 14.12.2018 г. № 2664, рег. № 45189-10;
-
- источник микропотоков газов и паров ИМ-ГП-176-М-А2 (акролеин) 1 разряда по Приказу Росстандарта от 14.12.2018 г. № 2664, рег. № 68336-17;
-
- источник микропотоков газов и паров ИМ94-М-А2 (формальдегид) 1 разряда по Приказу Росстандарта от 14.12.2018 г. № 2664, рег. № 15075-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на коробку с трубками индикаторными и на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в документе СТО МИ 2606-2018 «Методика измерений массовых концентраций (объемных долей) оксида углерода, оксидов азота, диоксида серы, сероводорода, формальдегида, акролеина в воздухе рабочей зоны, промышленных выбросах индикаторным (линейноколористическим) методом с применением газоопределителей химических типа ГХ-Е», аттестованном ФГУП «УНИИМ», аттестат аккредитации № RA.RU.311996 выдан 19.10.2016 г.
Нормативные и технические документы, устанавливающие требования к газоопредели-телям химическим и трубкам индикаторным ГХ-ЕПриказ Росстандарта от 14.12.2018 г. № 2664 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
ГОСТ Р 51712-2001 Трубки индикаторные. Общие технические условия
ГОСТ Р 51945-2002 Аспираторы. Общие технические условия
ТУ 20.59.52-003-16625682-2020 Газоопределители химические и трубки индикаторные ГХ-Е. Технические условия
ИзготовительЗакрытое акционерное общество «ПРОМБЕЗОПАСНОСТЬ» (ЗАО «ПРОМБЕЗОПАСНОСТЬ»)
ИНН 6664022972
Адрес: 620130, г. Екатеринбург, ул. Степана Разина, д. 109
Телефон: +7 (343) 210-50-70
Web-сайт: www.promtrubka.ru
E-mail: promtrubka@mail.ru
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: (343) 350-26-18, факс: (343) 350-20-39
Е-mail: uniim@uniim.ru
Аттестат аккредитации УНИИМ - филиала ФГУП «ВНИИМ им. Д. И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 19.10.2015 г.
