Расходомеры-счетчики «ВС-12 ППД» предназначены для измерения объемного расхода и объема газа при рабочих условиях, а также вычисления молекулярного веса и массы газа, объемного расхода и объема газа, приведенных к стандартным условиям.

Принцип действия расходомеров-счетчиков «ВС-12 ППД» основан на ультразвуковом времяимпульсном методе измерений. Ультразвуковые преобразователи, установленные выше и ниже по течению потока, посылают и принимают кодированные ультразвуковые сигналы, проходящие через поток газа. Электронно-вычислительный блок по разности времен перемещения импульсов по направлению потока и против него, используя методы цифровой обработки в сочетании с современными способами кодирования и корреляционного детектирования сигнала, рассчитывает скорость потока. На основе измеренной скорости потока и значения внутреннего диаметра трубопровода электронно-вычислительный блок проводит расчет объемного расхода и объема газа.

Расходомеры-счетчики «ВС-12 ППД» состоят из корпуса с установленными в нем ультразвуковыми преобразователями (датчиками) и электронно-вычислительного блока, который либо располагается непосредственно на корпусе (интегральное исполнение), либо соединен с клеммной коробкой, расположенной на корпусе при помощи соединительного кабеля (раздельное исполнение). Электронно-вычислительный блок имеет OLED-дисплей, на котором могут отображаться измеренные и расчётные значения параметров. Электронно-вычислительный блок может иметь функцию корректора (вычислителя) расхода газа. В зависимости от исполнения расходомер-счетчик «ВС-12 ППД» может иметь одну или две пары ультразвуковых преобразователей.

Электронно-вычислительный блок обеспечивает выполнение следующих функций:

• - цифровая обработка сигналов, поступающих с ультразвуковых преобразователей;

• - измерение и преобразование входных аналоговых сигналов постоянного тока от преобразователей давления и температуры;

• - расчет физических свойств газа по алгоритмам в соответствии с ГСССД МР 113-03, ГОСТ 30319.2-2015, ГОСТ 30319.3-2015 (опционально);

• - расчет молекулярного веса и массового расхода углеводородных газов (опционально);

• - ведение циклических архивов (опционально);

• - обработка, отображение и хранение измерительной информации и настроечных параметров;

• - передача измерительной информации по аналоговым и различным цифровым интерфейсам;

- защита от преднамеренных и непреднамеренных изменений и несанкционированного доступа.

Структура условного обозначения расходомеров-счетчиков «ВС-12 ППД»:

ВС-12 ППД [1]-[2]-[3]-[4]-[5]-[6]-[7]-[8]-[9]-[10], где:

• [1] - количество измерительных каналов;

• [2] - номинальный диаметр, DN;

• [3] - расчетное избыточное рабочее давление;

• [4] - материал проточной части;

• [5] - тип монтажа электронно-вычислительного блока;

• [6] - соединительный кабель;

• [7] - материал изготовления и напряжение питания электронно-вычислительного блока;

• [8] - наличие ответных фланцев и крепежа;

• [9] - наличие термостатированного обогрева;

• [10] - дополнительные опции.

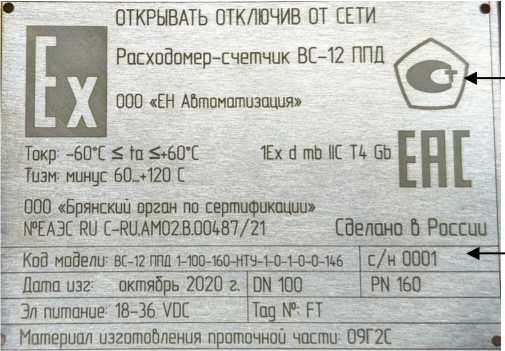

Пломбирование расходомеров-счетчиков «ВС-12 ППД» не предусмотрено. Нанесение знака поверки на расходомеры-счетчики «ВС-12 ППД» не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на маркировочную табличку, прикрепленную с верхней стороны электронно-вычислительного блока. Место нанесения заводского номера и знака утверждения типа представлено на рисунке 2.

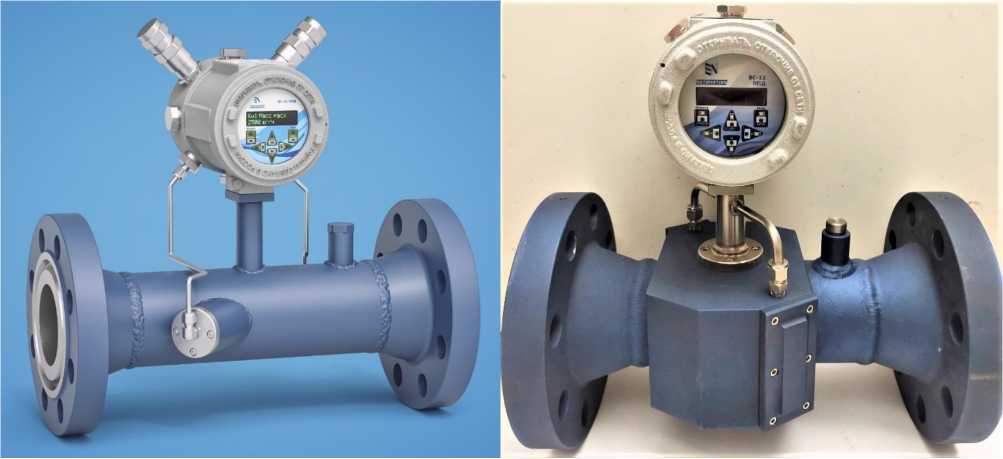

Общий вид расходомеров-счетчиков «ВС-12 ППД» представлен на рисунке 1.

Рисунок 1 - Общий вид расходомеров-счетчиков «ВС-12 ППД»

ООО «ЕН Автоматизация»

ОТКРЫВАТЬ ОТКЛЮЧИВ ОТ СЕТИ

РосхоОомер-счетчик ВС-12 ППД

Рисунок 2 - Место нанесения заводского номера и знака утверждения типа

Программное обеспечение (далее - ПО) является встроенным ПО электронно-вычислительного блока. Защита ПО расходомеров-счетчиков «ВС-12 ППД» от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется путем аутентификации (введением пароля). Возможность внесения преднамеренных и непреднамеренных изменений в ПО расходомеров-счетчиков «ВС-12 ППД» исключается наличием функции определения целостности ПО при включении и ограничением свободного доступа к цифровым интерфейсам связи.

Идентификация программного обеспечения расходомеров-счетчиков «ВС-12 ППД» осуществляется путем отображения на дисплее структуры идентификационных данных, содержащей номер версии ПО и контрольную сумму. Уровень защиты «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на маркировочную табличку расходомеров-счетчиков «ВС-12 ППД» методом лазерной гравировки и в нижней части титульного листа паспорта и руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность расходомеров-счетчиков «ВС-12 1И1Д»

приведены в пункте 1.4 руководства по эксплуатации. 1ри использовании расходомеров-счетчиков «ВС-12 11Д» для измерения молекулярного веса и массового расхода углеводородных газов необходимо разработать и аттестовать методику (метод) измерений для конкретных условий применения в диапазонах изменений компонентного состава, давления и температуры измеряемой среды.

Приказ Росстандарта от 29 декабря 2018 г. № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»

ТУ 26.51.52.110-002-03532461-2020 Расходомеры-счетчики «ВС-12 ППД». Технические условия

Общество с ограниченной ответственностью «ЕН Автоматизация»

(ООО «ЕН Автоматизация»)

ИНН 9729016220

Юридический адрес: 127254, Россия, г. Москва, вн.тер.г. муниципальный округ Бутырский, Огородный пр-д, д. 16/1, стр. 6, помещ. 1211

Телефон: +7 495 369 02 89

Web-сайт: www.en-automation.ru

E-mail: info@en-automation.ru

Общество с ограниченной ответственностью «ЕН Автоматизация»

(ООО «ЕН Автоматизация»)

ИНН 9729016220

Юридический адрес: 127254, Россия, г. Москва, вн.тер.г. муниципальный округ Бутырский, Огородный пр-д, д. 16/1, стр. 6, помещ. 1211

Адрес места осуществления деятельности: 141733, Московская обл., г. Лобня, ул. Гагарина, д. 9, лит. С

Телефон: +7 495 369 02 89

Web-сайт: www.en-automation.ru

E-mail: info@en-automation.ru

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Российская Федерация, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311229 от 30.07.2015 г.
