МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

30 июля 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  f-------------------------------\

  Подлинник электронного документа, подписанного ЭП, хранится 8 системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

  Руководитель

  А.П.Шалаев

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» июля 2021 г. № 1567

Лист № 1 Регистрационный № 35807-07 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители светового коэффициента пропускания спектрально-неселективных стекол «Блик - Н»

Измерители светового коэффициента пропускания спектрально-неселективных стекол «Блик - Н» (далее - измерители) предназначены для оперативного измерения светового (интегрального) коэффициента пропускания спектрально-неселективных стекол автотранспорта или других стекол различного назначения.

Принцип действия измерителей «Блик - Н» основан на измерении отношения светового потока, прошедшего через исследуемый образец - стекло, к световому потоку, прошедшему через воздух.

Конструктивно измерители представляют собой переносной прибор. В состав измерителей входят: излучатель (передающая головка), фотоприемник (приемная головка), индикатор, измерительный модуль, блок питания. В качестве излучателя используется светодиод. В качестве приемника излучения служит фотодиод, работающий в фотогальваническом режиме. Для создания равномерного в поперечном сечении светового потока в оптическую часть измерителей перед светодиодом установлен рассеиватель из молочного оргстекла. Для коррекции спектральной чувствительности фотоприемника установлен светофильтр типа СЗС. В качестве показывающего устройства используется цифровой индикатор. Постоянное напряжение 12 В поступает от встроенного аккумулятора.

Конструкция измерителей исключает влияние внешней засветки, возникающей при прохождении света через стекло. Отсутствие зависимости измерения от толщины стекла обеспечивается набором технологических оправ, с соответствующими толщинами.

Нанесение знака поверки на измерители светового коэффициента пропускания спектрально-неселективных стекол «Блик - Н» не предусмотрено.

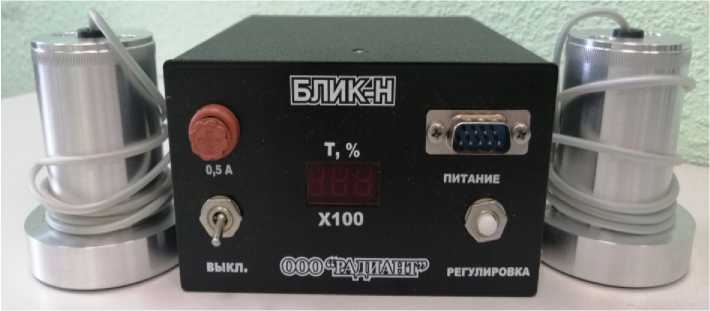

Общий вид измерителей представлен на рисунке 1.

Рисунок 1 - Общий вид измерителей светового коэффициента пропускания спектрально-неселективных стекол «Блик - Н»

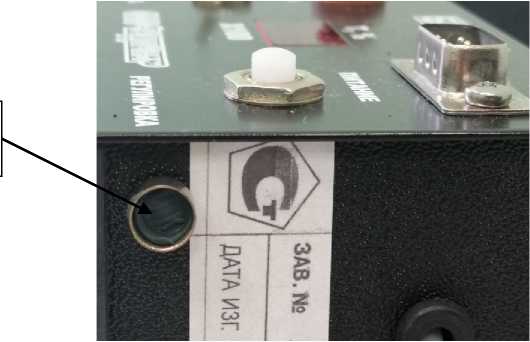

Элементы настройки измерительной части приборов конструктивно защищены от несанкционированного проникновения пломбой ОТК, установленной в пломбировочную чашку, на корпусе приборов. Место пломбировки указано на рисунке 2.

Место пломбировки

Рисунок 2 - Место пломбировки измерителей

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на титульный лист эксплуатационной документации типографским способом и на боковую сторону корпуса измерителей в виде наклейки, расположенной рядом с пломбировочной чашкой.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

приведены в ОООР.770802.004РЭ «ИЗМЕРИТЕЛЬ СВЕТОВОГО КОЭФФИЦИЕНТА ПРОПУСКАНИЯ СПЕКТРАЛЬНО-НЕСЕЛЕКТИВЫНХ СТЕКОЛ «БЛИК - Н». РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ» п. 3 “Состав, устройство и принцип работы”.

Постановление Правительства Российской Федерации от 15 сентября 2020 года № 1434 Об утверждении Правил проведения технического осмотра транспортных средств, а также о внесении изменений в некоторые акты Правительства Российской Федерации

Приказ Минтранса России от 9 июля 2020 года № 232 Об утверждении требований к производственно-технической базе оператора технического осмотра и перечня документов в области стандартизации, соблюдение требований которых лицами, претендующими на получение аттестата аккредитации оператора технического осмотра, и операторами технического осмотра обеспечивает их соответствие требованиям аккредитации

Государственная поверочная схема для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2517 от 27 ноября 2018 г.

ГОСТ 51709-2001 Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки, с учетом поправок № 1 от 01.03.2007 г.

ОООР.770802.004Д1 ГСИ. ИЗМЕРИТЕЛЬ СВЕТОВОГО КОЭФФИЦИЕНТА ПРОПУСКАНИЯ СПЕКТРАЛЬНО-НЕСЕЛЕКТИВНЫХ СТЕКОЛ «БЛИК - Н». МЕТОДИКА ПОВЕРКИ, утвержденная ФБУ «Тест-С.-Петербург» 30.10.2020 г.

ТУ 4485-004-76287895-2020 ИЗМЕРИТЕЛЬ СВЕТОВОГО КОЭФФИЦИЕНТА ПРОПУСКАНИЯ СПЕКТРАЛЬНО-НЕСЕЛЕКТИВНЫХ СТЕКОЛ «БЛИК - Н». ТЕХНИЧЕСКИЕ УСЛОВИЯ

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «30» июля 2021 г. № 1567

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
