МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

29 августа 2022 г.

   2140

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

  • 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

    Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Е.Р. Лазаренко

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: O29D1O9BOOOBAE27A64C995DDBO6O203A9

Кому выдан; Лазаренко Евгений Русланович

Действителен: с 27,12.2021 до 27.12.2022

<__________—__________/




ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «29» августа 2022 г. № 2140 Сведения

об утвержденных типах средств измерений

№ и/ п

Наименование типа

Обозначение типа

Код характера производства

Per. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код идентификации производства

Методика поверки

Интервал мелщу поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

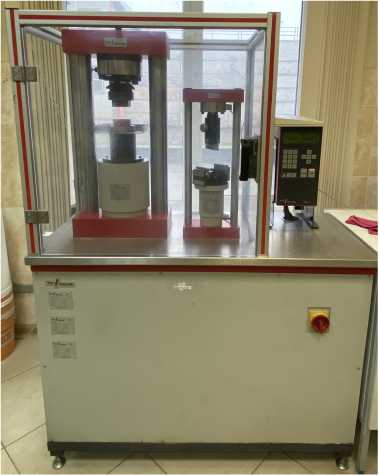

Машина для испытаний на сжатие и изгиб

TONIPR

АХ

Е

86582-22

825

Toni Technik Baustoffprufsys teme GmbH, Г ермания

Toni Technik Baustoffprufsys teme GmbH, Г ермания

ОС

МП АПМ

45-21

1 ГОД

Общество с ограниченной ответственностью "Холсим (РУС) Строительные Материалы" (ООО "Холсим (РУС) СМ"), Московская обл., г. Коломна

ООО "Автопро-гресс-М", г. Москва

22.11.2021

2.

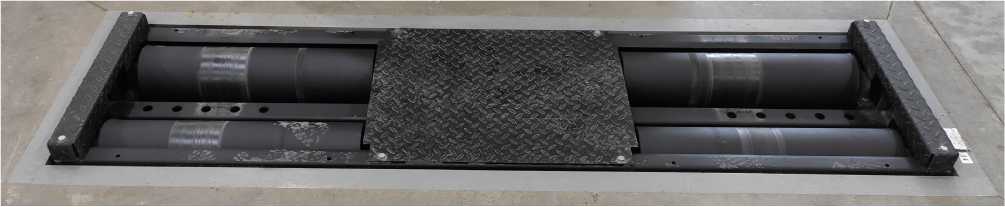

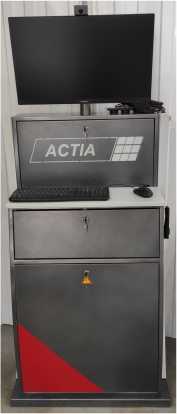

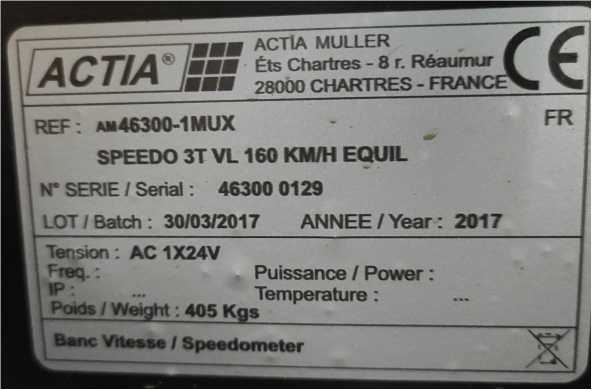

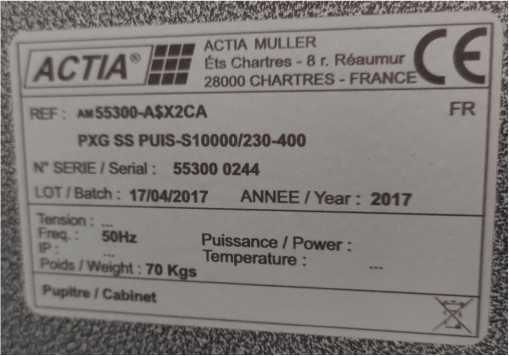

Стенд измерительный роликовый параметров спидометров

АМ4630

0-1MUX

Е

86583-22

зав. номер блока роликов № 46300 0129, зав. номер стойки управления № 55300 0244

ACTIA MULLER, Франция

ACTIA MULLER, Франция

ОС

МП АПМ 02-22

1 ГОД

Общество с ограниченной ответственностью "УНИК-АВТО" (ООО "УНИК-АВТО"), г. Красноярск

ООО "Автопро-гресс-М", г. Москва

26.04.2022

3.

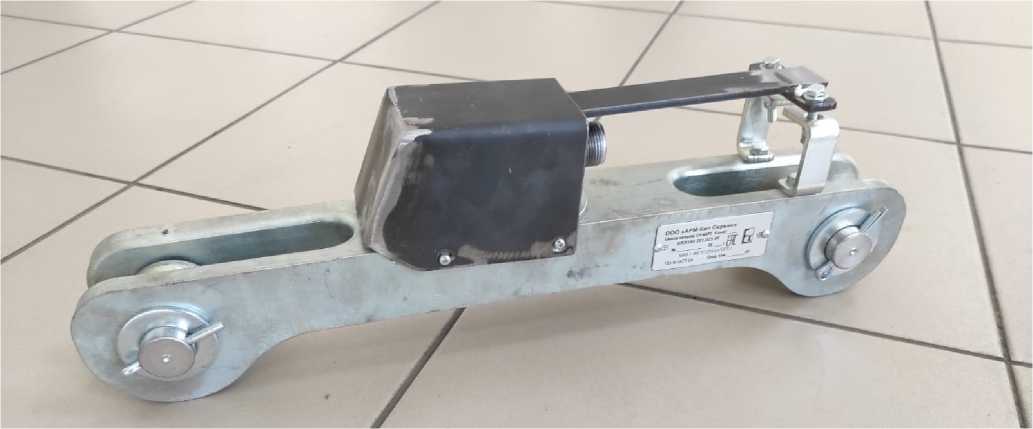

Сенсоры нагрузки

СН-БАРС

С

86584-22

001

Общество с ограниченной

Общество с ограниченной

ОС

ВЯЛО. 1705 319.00 МП

1 ГОД

Общество с ограниченной

ФБУ "Тюменский ЦСМ",

28.04.2022

ответственностью "Арм-Кип сервис" (ООО "Арм-Кип сервис"), Республика Татарстан, г. Набережные Челны

ответственностью "Арм-Кип сервис" (ООО "Арм-Кип сервис"), Республика Татарстан, г. Набережные Челны

ответственностью "Арм-Кип сервис" (ООО "Арм-Кип сервис"), Республика Татарстан, г. Набережные Челны

г. Тюмень

4.

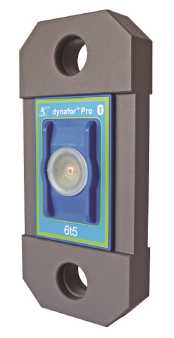

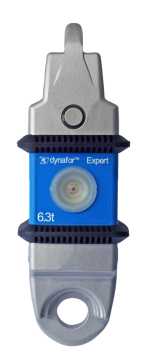

Динамометры электронные

Dynafor тм

с

86585-22

серия Industrial зав. № 19069873TSA21010

0001, 19073873TSA21040

0003, серия Pro зав. №

29336973TSA21040

0006, 29341973TSA21020

0002, серия Expert зав. №

29335973TSA21010

0002, 29329973TSA21010

0001, вторичный измерительный преобразователь зав. №210500012

Tractel S.A.S, Франция

Tractel S.A.S, Франция

ОС

МП АПМ

50-21

1 год

Общество с ограниченной ответственно-стью"ТРАКТЕ ЛЬ Руссиа" (ООО "ТРАК-ТЕЛЬ Руссиа"), Московская обл., г. Мытищи

ООО "Автопро-гресс-М", г. Москва

31.01.2022

5.

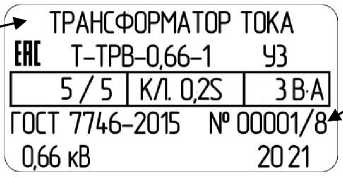

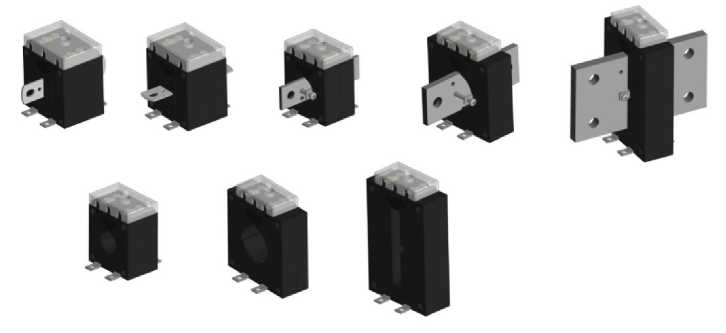

Трансформаторы тока

Т-ТРВ-

0,66

с

86586-22

00001/8, 00002/8, 00003/8, 00001/1-22, 00002/1-22, 00003/1-22

Общество с ограниченной ответственностью "Группа Компаний Трансформ Волга" (ООО "ГК Трансформ Волга"), Самарская область, г.о. Тольятти, г. Тольятти

Общество с ограниченной ответственностью "Группа Компаний Трансформ Волга" (ООО "ГК Трансформ Волга"), Самарская область, г.о. Тольятти, г. Тольятти

ОС

ГОСТ

8.217-2003

4 года

Общество с ограниченной ответственностью "Группа Компаний Трансформ Волга" (ООО "ГК Трансформ Волга"), Самарская область, г.о. Тольятти, г. Тольятти

ООО "НИЦ "ЭНЕРГО", г. Москва

19.05.2022

6.

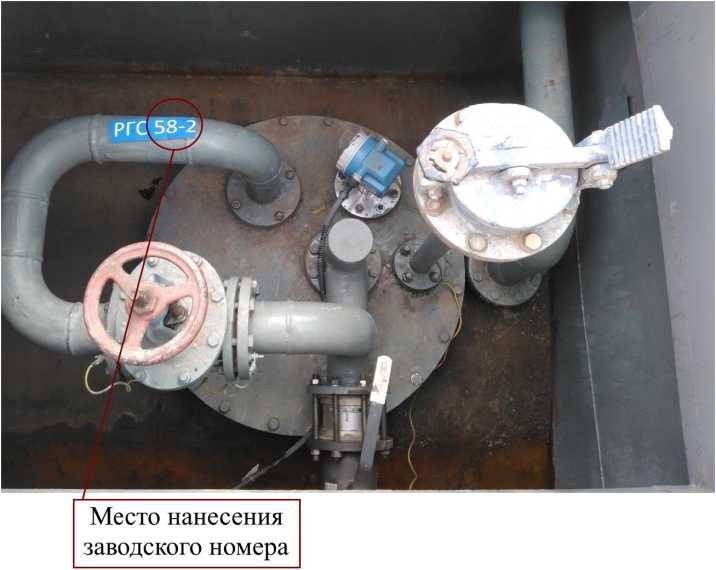

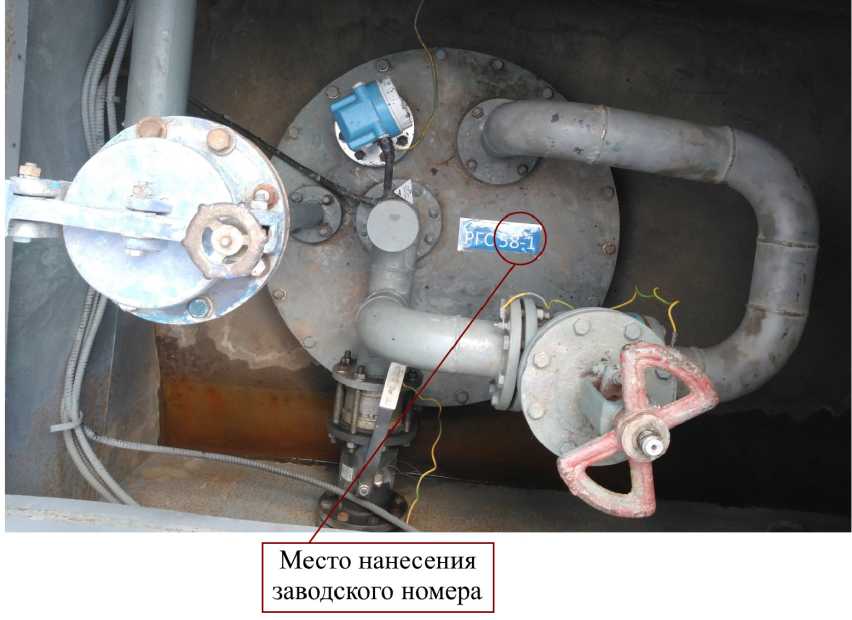

Резервуары стальные горизонтальные цилиндрические

РГС-25

Е

86587-22

56, 57, 58-1, 58-2

Общество с ограниченной ответственностью "Газ-промнефть-Терминал" (ООО "Газ-промнефть-Терминал"), г. Новосибирск

Общество с ограниченной ответственностью "Газ-промнефть-Терминал" (ООО "Газ-промнефть-Терминал"), г. Новосибирск

ОС

ГОСТ

8.346-2000

5 лет

Общество с ограниченной ответственностью "Газ-промнефть-Терминал" (ООО "Газ-промнефть-Терминал"), г. Новосибирск

ООО "Метро-КонТ",

г. Казань

27.06.2022

7.

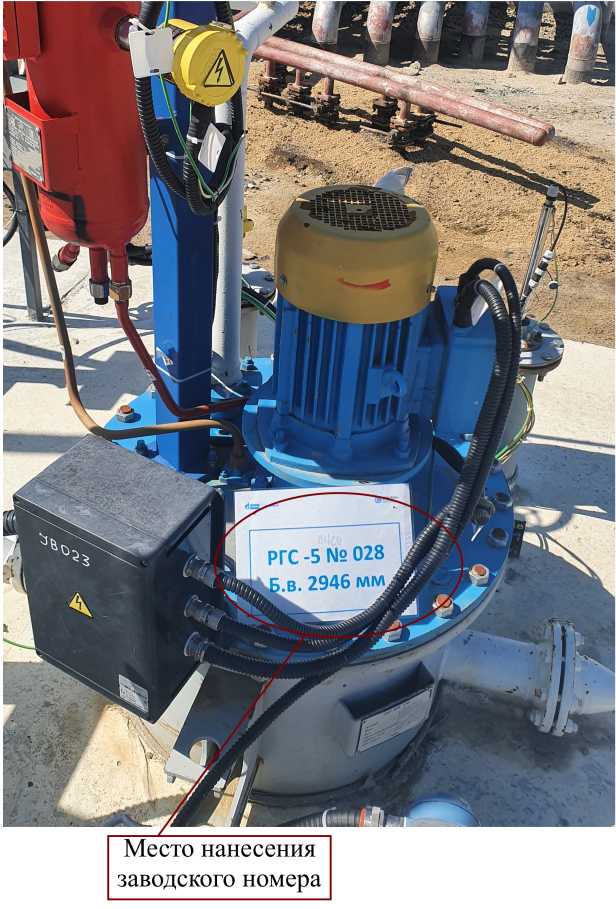

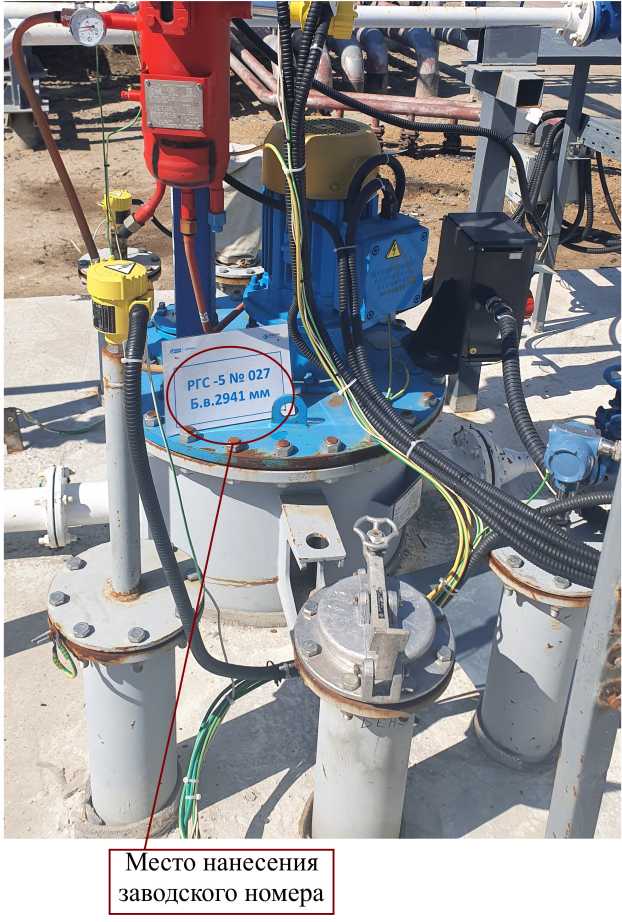

Резервуары стальные горизонтальные цилиндрические

РГС-5

Е

86588-22

027, 028

Общество с ограниченной ответственностью "Газ-промнефть-Терминал" (ООО "Газ-промнефть-Терминал"), г. Новосибирск

Общество с ограниченной ответственностью "Газ-промнефть-Терминал" (ООО "Газ-промнефть-Терминал"), г. Новосибирск

ОС

ГОСТ

8.346-2000

5 лет

Общество с ограниченной ответственностью "Газ-промнефть-Терминал" (ООО "Газ-промнефть-Терминал"), г. Новосибирск

ООО "Метро-КонТ",

г. Казань

27.06.2022

8.

Резервуары стальные горизонтальные цилиндрические

РГС-16

Е

86589-22

64, 65, 65Б

Общество с ограниченной ответственностью "Газ-промнефть-Терминал" (ООО "Газ-промнефть-Терминал"), г. Новосибирск

Общество с ограниченной ответственностью "Газ-промнефть-Терминал" (ООО "Газ-промнефть-Терминал"), г. Новосибирск

ОС

ГОСТ

8.346-2000

5 лет

Общество с ограниченной ответственностью "Газ-промнефть-Терминал" (ООО "Газ-промнефть-Терминал"), г. Новосибирск

ООО "Метро-КонТ",

г. Казань

27.06.2022

9.

Резервуар стальной горизонтальный цилиндрический

РГС-25

Е

86590-22

Общество с ограниченной ответственностью "Газ-промнефть-Терминал" (ООО "Газпромнефть-

Общество с ограниченной ответственностью "Газ-промнефть-Терминал" (ООО "Газпромнефть-

ОС

ГОСТ

8.346-2000

5 лет

Общество с ограниченной ответственностью "Газ-промнефть-Терминал" (ООО "Газпромнефть-

ООО "Метро-КонТ",

г. Казань

27.06.2022

Терминал"), г. Новосибирск

Терминал"), г. Новосибирск

Терминал"),

г. Новосибирск

10.

Резервуар стальной горизонтальный цилиндрический

РГС-25

Е

86591-22

4

Общество с ограниченной ответственностью "Газ-промнефть-Терминал" (ООО "Газ-промнефть-Терминал"), г. Новосибирск

Общество с ограниченной ответственностью "Газ-промнефть-Терминал" (ООО "Газ-промнефть-Терминал"), г. Новосибирск

ОС

ГОСТ

8.346-2000

5 лет

Общество с ограниченной ответственностью "Газ-промнефть-Терминал" (ООО "Газ-промнефть-Терминал"), г. Новосибирск

ООО "Метро-КонТ",

г. Казань

27.06.2022

11.

Система автоматизированная информационно -измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Вилюйская ГЭС-3" (Нежданинский ГОК)

Обозначение отсутствует

Е

86592-22

1

Акционерное общество "Вилюйская rocs'' (АО "Вилюйская rocs’’), Республика Саха (Якутия), Мирнинский район, и. Светлый

Акционерное общество "Вилюйская ГЭС-S'' (АО "Вилюйская ГЭС-S''), Республика Саха (Якутия), Мирнинский рай-он, и. Светлый

ОС

МП-442-

RA.RU.310

556-2022

4 года

Акционерное общество "Вилюйская ГЭС-S'' (АО "Вилюйская ГЭС-S''), Республика Саха (Якутия), Мирнинский район, и. Светлый

Западно-

Сибирский филиал ФГУП "ВНИИФТРИ", г. Новосибирск

07.07.2022

12.

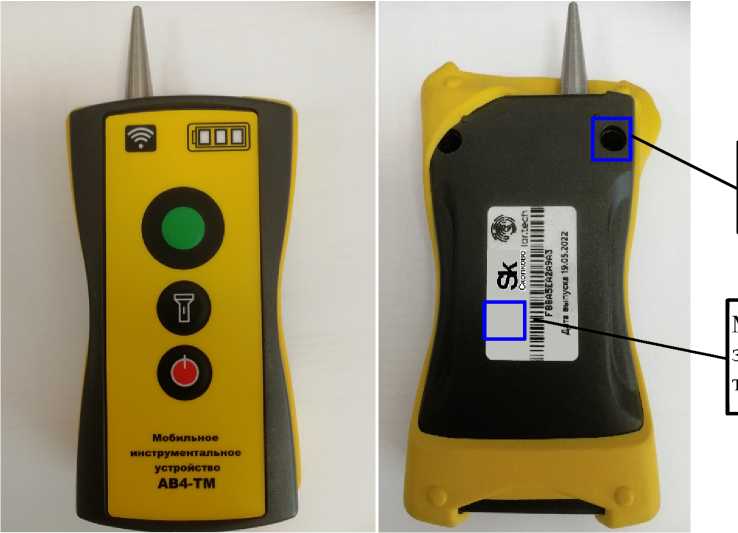

Устройства инструментальные мобильные

АВ4-ТМ

С

86593-22

F88A5EA2AF8A,

F88A5EA2A9A3, F88A5EA2AFBE

Общество с ограниченной ответственностью "Лартех" (ООО "Лартех"), г. Санкт-Петербург

Общество с ограниченной ответственностью "Лартех" (ООО "Лартех"), г. Санкт-Петербург

ОС

433-193-2022 МП

2 года

Общество с ограниченной ответственностью "Лартех" (ООО "Лартех"), г. Санкт-Петербург

ФБУ "Тест-С,-Петербург", г. Санкт-Петербург

18.07.2022

13.

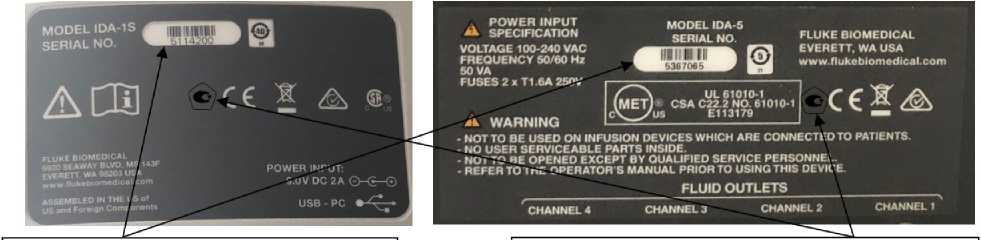

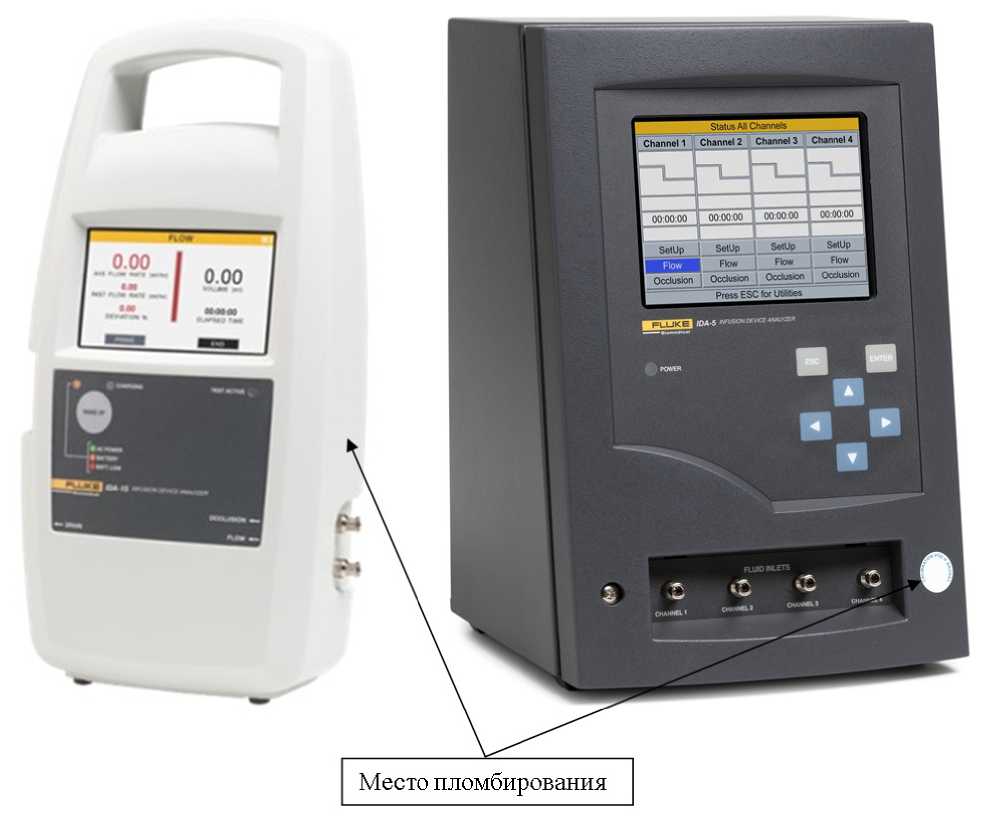

Анализаторы инфузионных устройств

IDA

С

86594-22

исполнение IDA-1S зав. №5114200, 3763530,5366020; исполнение IDA-5

Fluke Biomedical, США

Fluke Biomedical, США

ОС

РТ-МП-7911-421-2020

1 год

Общество с ограниченной ответственностью "Биомед

ФБУ "Ростест-Москва", г. Москва

16.05.2022

зав. № 5353062,

3784017,5174015,

5367065

Аналитика", г. Москва, г. Зеленоград

14.

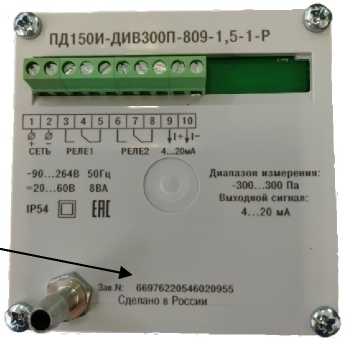

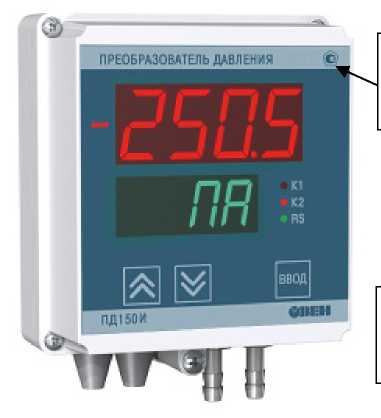

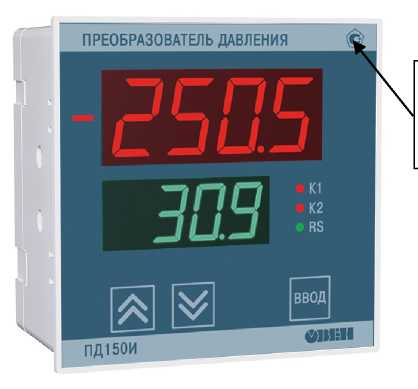

Преобразователи давления

ПД150И

С

86595-22

66987210946053940 (исполнение ПД150И-ДИ250П-899-2,5-1-Р), 92873220446014918 (исполнение ПД150И-ДИ60,0К-899-0,25-1-P-R), 88758210946053941 (исполнение ПД150И-ДИ100К-809-0,5-1-Р), 66995210946053935 (исполнение ПД150И-ДД250П-899-2,5-1-Р), 12545722044601508 5(исполнение ПД150И-ДД60,0К-899-0,25-1-Р), 84671210946053938 (исполнение ПД150И-ДД100К-899-0,5-1-Р), 67003210946053939 (исполнение ПД150И-ДВ250П-809-2,5-1-Р), 85741210946053949 (исполнение ПД150И-ДВ100К-899-0,25-1-Р), 67122210946053937 (исполнение ПД150И-ДИВ200П-899-1,5-1-Р), 80278210946053936

Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН"), г. Москва

Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН"), г. Москва

ОС

КУВФ.406

233.300-

001МП

3 года

Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН"), г. Москва

ООО "НИЦ "ЭНЕРГО", г. Москва

27.06.2022

(исполнение ПД150И-ДИВ100К-899-0,25-1-Р)

15.

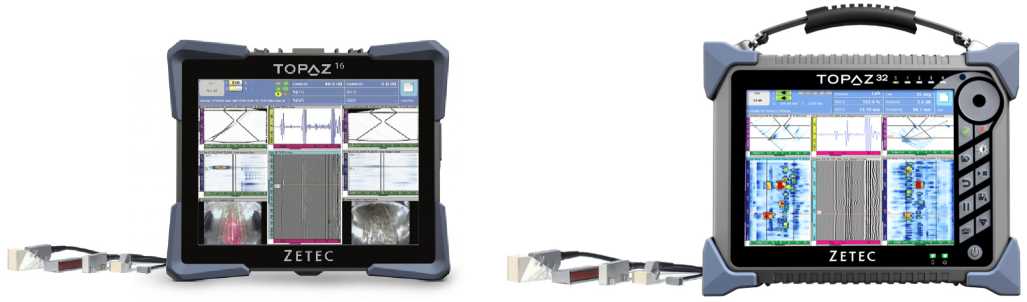

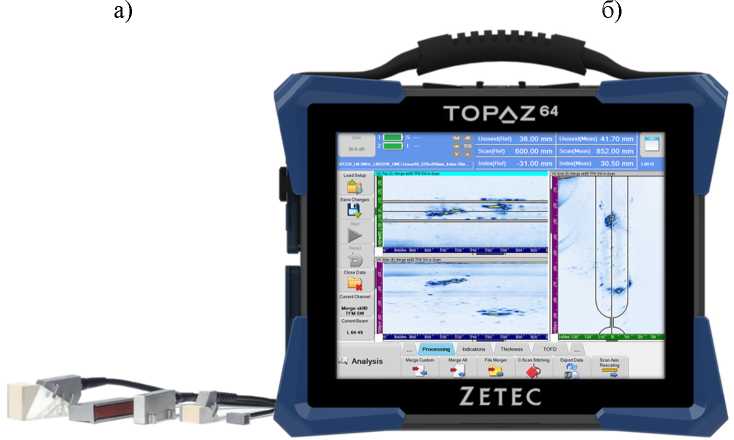

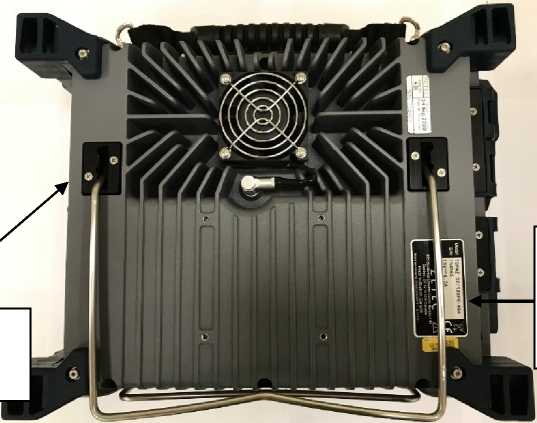

Дефектоскопы ультразвуковые

TOPAZ

С

86596-22

мод. TOPAZ 16 зав. № 752860, мод.

TOPAZ 32 зав. №№ 793824, 794962, 794963,801199, 801204, 801173, 787708, 797713, 801172, 799626, мод. TOPAZ 64 зав. № 797086

Компания "Zetec Inc.", Канада

Компания "Zetec Inc.", Канада

ОС

651-22-018

МП

1 ГОД

Общество с ограниченной ответственностью "Технический центр контроля и диагностики -Атомком-плект" (ООО "ТЦКД-Атомком-плект"), г. Москва

ФГУП "ВНИИФТРИ", Московская обл.,

г. Солнечногорск,

р.п. Менделеево

06.07.2022

16.

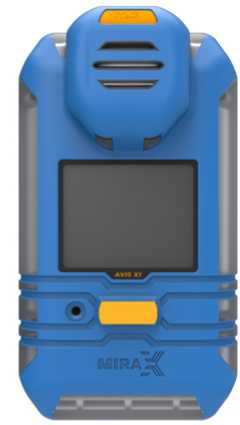

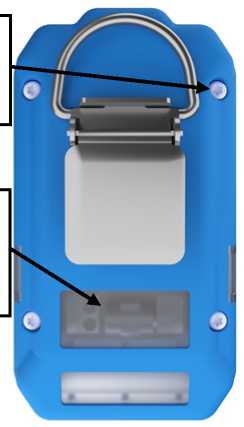

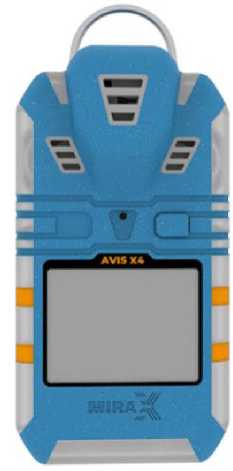

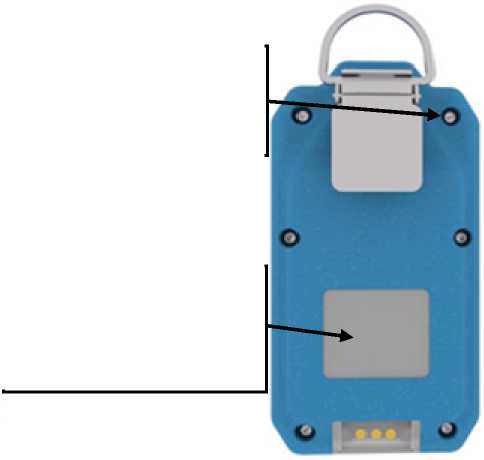

Газоанализаторы портативные

AVIS

с

86615-22

Модификация AVIS XI зав№№ AVX12200003, AVX12200005, AVX12200016; модификация AVIS Х4 зав.№№ AVX42200005, AVX42200008, AVX42200009

Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский

Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский

ОС

МП-43 8/02-

2022

1 ГОД

Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский

ООО "ПРОММАШ ТЕСТ",

г. Москва

25.03.2022

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» августа 2022 г. № 2140

Лист № 1 Регистрационный № 86589-22 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-16

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-16 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 16 м3 подземного расположения.

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров в виде цифрового и буквенно-цифрового обозначения, состоящие из букв латинского алфавита и арабских цифр, нанесены типографским способом на информационную табличку резервуара. Знак поверки наносится в свидетельство о поверке резервуара.

Резервуары РГС-16 с заводскими номерами 64, 65, 65Б, расположены по адресу: ЯмалоНенецкий автономный округ, г. Ноябрьск, Промузел на ж,д станции «Ноябрьская» Ноябрьская нефтебаза ООО «Газпромнефть-Терминал».

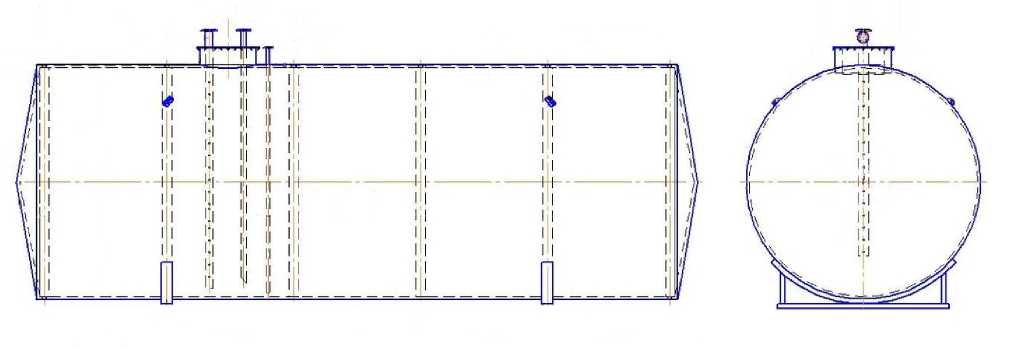

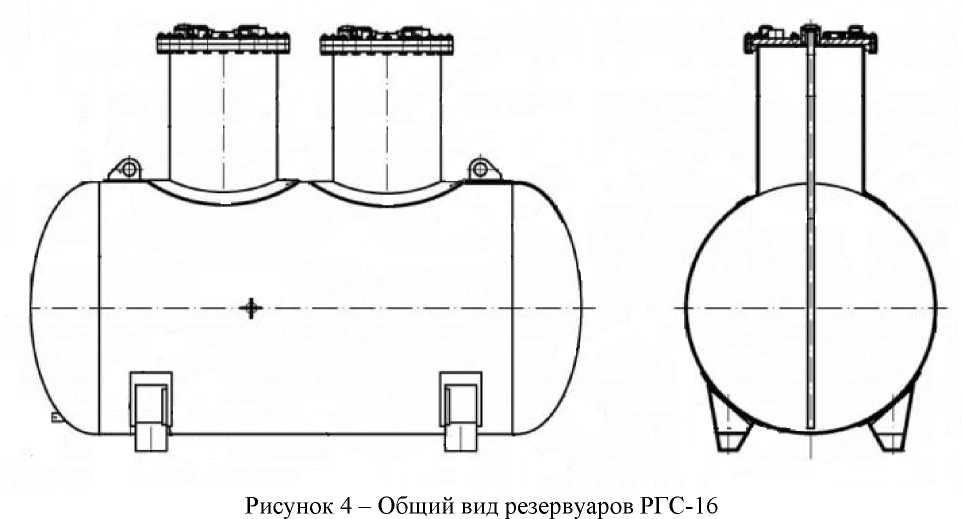

Общий вид резервуаров РГС-16 представлен на рисунках 1, 2, 3, 4.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

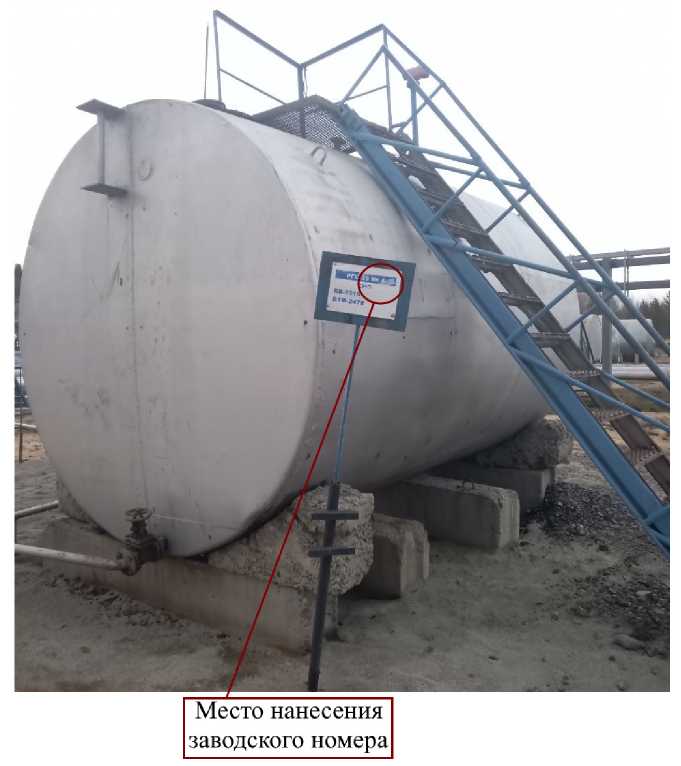

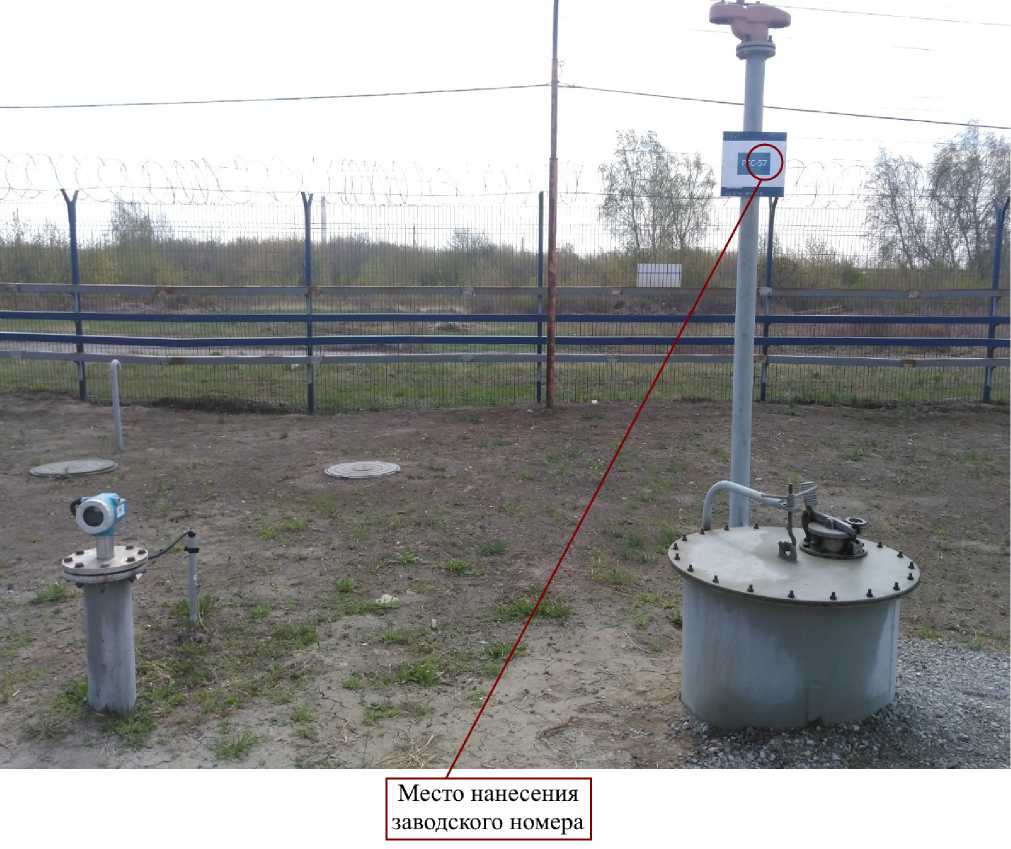

Рисунок 1 - Общий вид резервуара РГС-16 №64 с указанием места нанесения заводского номера

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

Место нанесения заводского номера

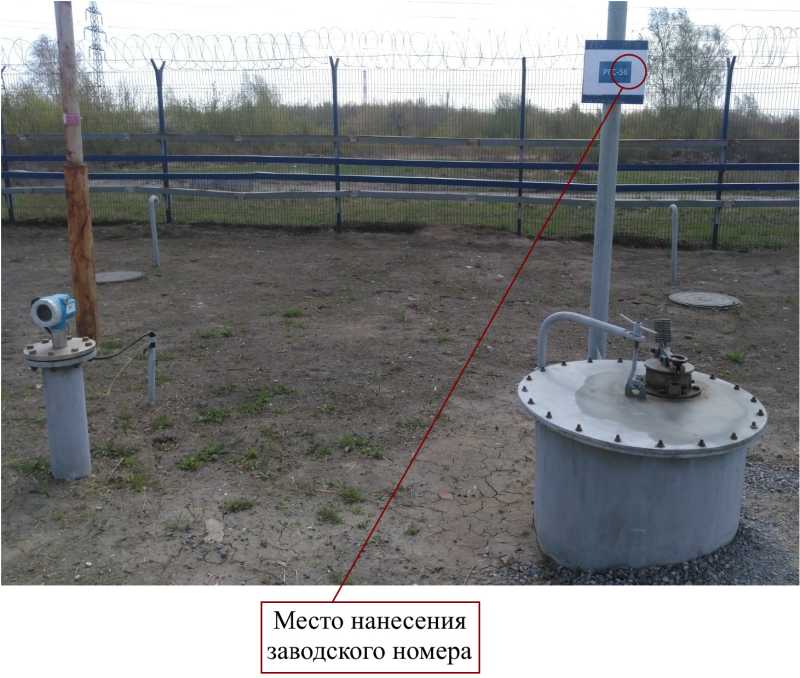

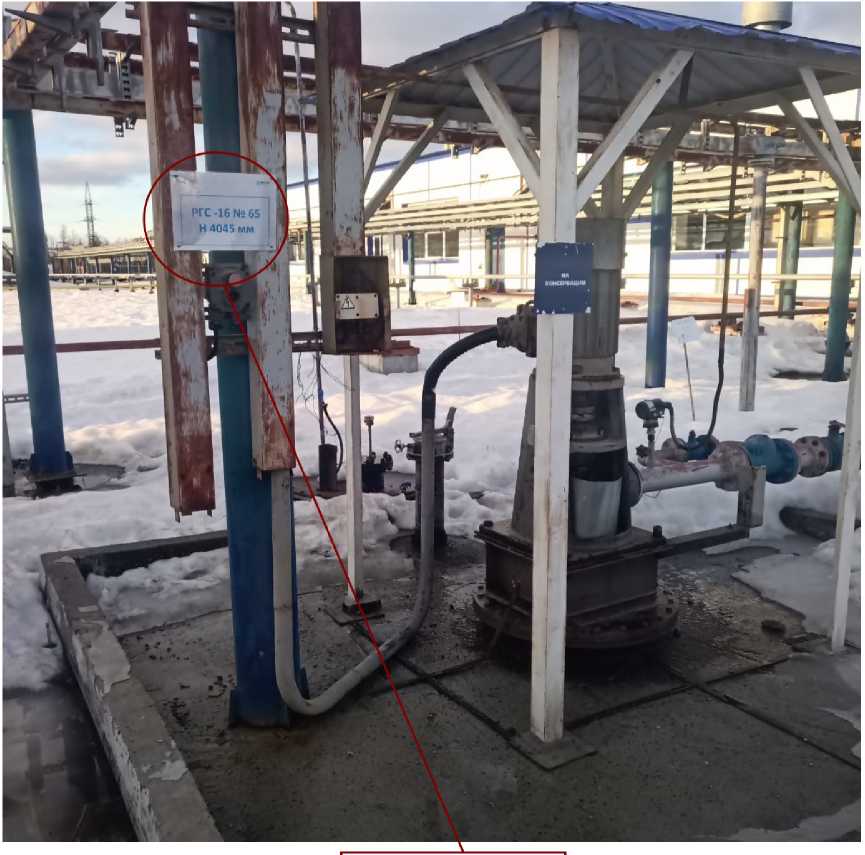

Рисунок 2 - Общий вид резервуара РГС-16 №65 с указанием места нанесения заводского номера

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

Место нанесения заводского номера

Рисунок 3 - Общий вид резервуара РГС-16 №65Б с указанием места нанесения заводского номера

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

Пломбирование резервуаров РГС-16 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

16

Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %

±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС

от -50 до +50

Атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3- Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-16

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Газпромнефть-Терминал» (ООО «Газпромнефть-Терминал»)

ИНН 5406807595

Адрес: 630099, Новосибирская область, г. Новосибирск, ул. Максима Горького, д. 80, помещ. 13

Телефон: +7 (812) 679-56-00

Web-сайт: www.gazprom-neft.ru

E-mail: terminal@gazprom-neft.ru

Изготовитель

Общество с ограниченной ответственностью «Газпромнефть-Терминал» (ООО «Газпромнефть-Терминал»)

ИНН 5406807595

Адрес: 630099, Новосибирская область, г. Новосибирск, ул. Максима Горького, д. 80, помещ. 13

Телефон: +7 (812) 679-56-00

Web-сайт: www.gazprom-neft.ru

E-mail: terminal@gazprom-neft.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51 Телефон: +7 9372834420

Факс +7 (843) 515-00-21

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» августа 2022 г. № 2140

Лист № 1 Регистрационный № 86590-22 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной горизонтальный цилиндрический РГС-25

Назначение средства измерений

Резервуар стальной горизонтальный цилиндрический РГС-25 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью 25 м3 подземного расположения.

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводской номер резервуара в виде буквенно-цифрового обозначения, состоящий из арабской цифры и буквы латинского алфавита, нанесен на информационную табличку резервуара. Знак поверки наносится в свидетельство о поверке резервуара.

Резервуар РГС-25 с заводским номером 4А, расположен по адресу: Свердловская область, г. Екатеринбург, 9-й км правого поворота 18 км тракта Екатеринбург-Челябинск, д. б/н, Шабровская нефтебаза ООО «Газпромнефть-Терминал».

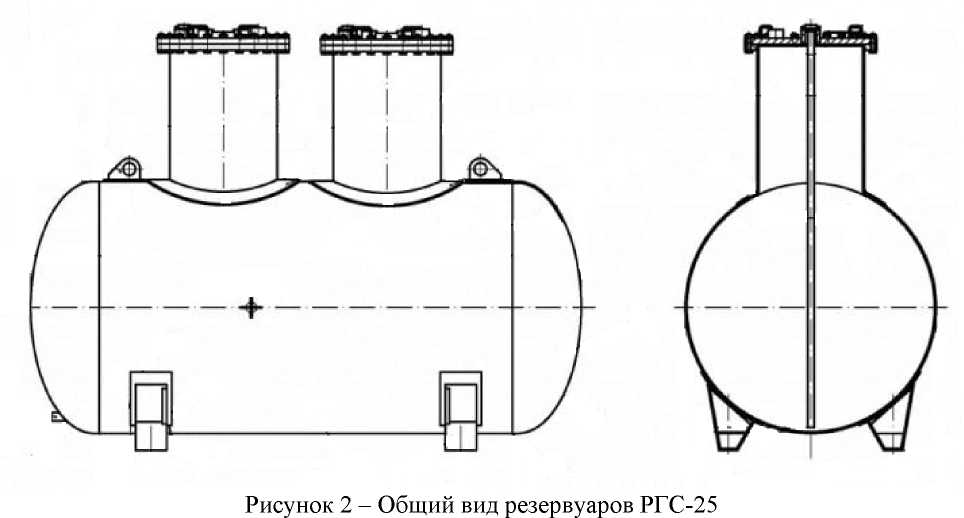

Общий вид резервуара РГС-25 представлен на рисунках 1, 2.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

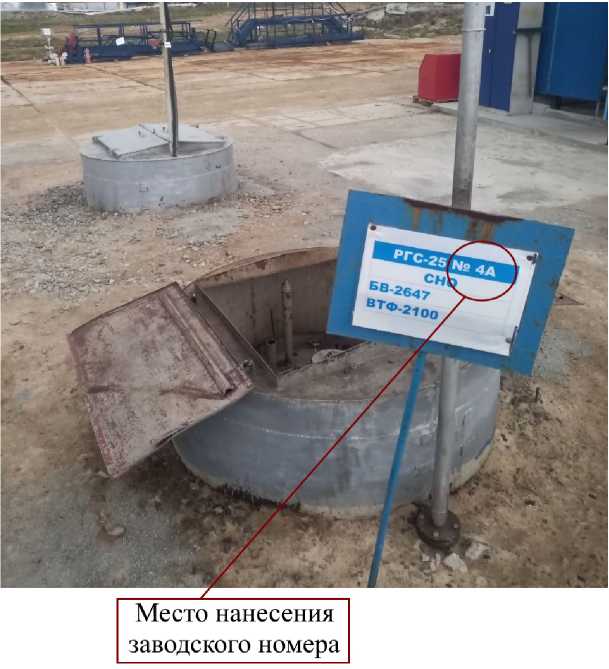

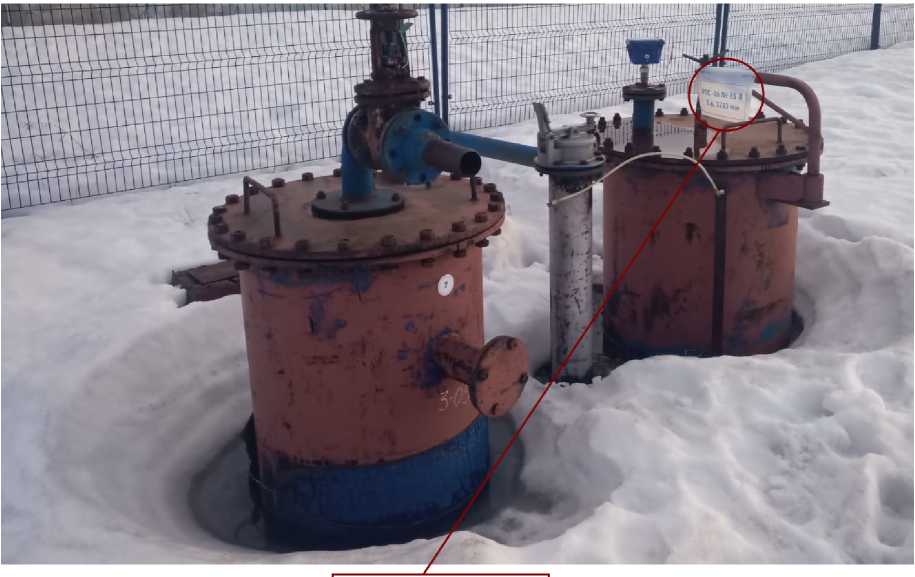

Рисунок 1 - Общий вид резервуара РГС-25 с указанием места нанесения заводского номера

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

Пломбирование резервуара РГС-25 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

25

Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %

±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС

от -50 до +50

Атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3- Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-25

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Газпромнефть-Терминал» (ООО «Газпромнефть-Терминал»)

ИНН 5406807595

Адрес: 630099, Новосибирская область, г. Новосибирск, ул. Максима Горького, д. 80, помещ. 13

Телефон: +7 (812) 679-56-00

Web-сайт: www.gazprom-neft.ru

E-mail: terminal@gazprom-neft.ru

Изготовитель

Общество с ограниченной ответственностью «Газпромнефть-Терминал» (ООО «Газпромнефть-Терминал»)

ИНН 5406807595

Адрес: 630099, Новосибирская область, г. Новосибирск, ул. Максима Горького, д. 80, помещ. 13

Телефон: +7 (812) 679-56-00

Web-сайт: www.gazprom-neft.ru

E-mail: terminal@gazprom-neft.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51 Телефон: +7 9372834420

Факс +7 (843) 515-00-21

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» августа 2022 г. № 2140

Лист № 1 Регистрационный № 86591-22 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной горизонтальный цилиндрический РГС-25

Назначение средства измерений

Резервуар стальной горизонтальный цилиндрический РГС-25 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью 25 м3.

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводской номер резервуара в виде цифрового обозначения, состоящий из арабской цифры, нанесен на информационную табличку резервуара. Знак поверки наносится в свидетельство о поверке резервуара.

Резервуар РГС-25 с заводским номером 4, расположен по адресу: Свердловская область, г. Екатеринбург, 9-й км правого поворота 18 км тракта Екатеринбург-Челябинск, д. б/н, Шабровская нефтебаза ООО «Газпромнефть-Терминал».

Общий вид резервуара РГС-25 представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

Рисунок 1 - Общий вид резервуара РГС-25 с указанием места нанесения заводского номера Пломбирование резервуара РГС-25 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

25

Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %

±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС

от -50 до +50

Атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Лист № 3 Всего листов 4 Комплектность средства измерений.

Таблица 3- Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-25

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Газпромнефть-Терминал» (ООО «Газпромнефть-Терминал»)

ИНН 5406807595

Адрес: 630099, Новосибирская область, г. Новосибирск, ул. Максима Горького, д. 80, помещ. 13

Телефон: +7 (812) 679-56-00

Web-сайт: www.gazprom-neft.ru

E-mail: terminal@gazprom-neft.ru

Изготовитель

Общество с ограниченной ответственностью «Газпромнефть-Терминал» (ООО «Газпромнефть-Терминал»)

ИНН 5406807595

Адрес: 630099, Новосибирская область, г. Новосибирск, ул. Максима Горького, д. 80, помещ. 13

Телефон: +7 (812) 679-56-00

Web-сайт: www.gazprom-neft.ru

E-mail: terminal@gazprom-neft.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51 Телефон: +7 9372834420

Факс +7 (843) 515-00-21

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» августа 2022 г. № 2140

Лист № 1 Регистрационный № 86592-22 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Вилюйская ГЭС-3» (Нежданинский ГОК)

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Вилюйская ГЭС-3» (Нежданинский ГОК) (далее -АИИС КУЭ) предназначена для измерений приращений активной и реактивной электрической энергии, потребленной и переданной за установленные интервалы времени, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ имеет двухуровневую структуру:

  • 1- й уровень - измерительно-информационные комплексы точек измерений (далее -ИИК ТИ). Включает в себя измерительные трансформаторы напряжения (далее - ТН), измерительные трансформаторы тока (далее - ТТ), многофункциональные счетчики активной и реактивной электрической энергии (далее - счетчики), вторичные измерительные цепи;

  • 2- й уровень - информационно-вычислительный комплекс АИИС КУЭ (далее - ИВК), включающий в себя: сервер сбора данных (далее - ССД) с установленным программным обеспечением (далее - ПО) ПК «Энергосфера», устройство синхронизации времени на базе контроллера ARIS-2803 (далее - УСВ), автоматизированные рабочие места (далее - АРМ), а также совокупность аппаратных и каналообразующих средств, выполняющих сбор информации с ИИК ТИ.

Принцип действия АИИС КУЭ основан на масштабном преобразовании параметров контролируемого присоединения (ток и напряжение) с использованием электромагнитных ТТ и ТН, измерении и интегрировании мгновенной мощности с использованием счетчиков электрической энергии, автоматическом сборе, хранении, обработки и передаче результатов измерений по каналам связи.

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на измерительные входы счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой код. Из цифрового кода вычисляются значения активной, реактивной и полной мощности. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 минут. Результаты измерений активной и реактивной электрической энергии сохраняются в энергонезависимой памяти счетчика с указанием времени измерений в шкале координированного времени UTC(SU).

Цифровой сигнал с результатами измерений и служебной информацией передаётся со счетчиков, с использованием внешних или инсталлированных GSM/GPRS модемов и/или Ethernet модулей, или внешних преобразователей интерфейсов, в ССД через корпоративную сеть передачи данных и/или сеть операторов мобильной связи.

Передача результатов измерений в виде цифрового сигнала с выходов счетчиков осуществляется по программируемому расписанию опроса ССД, но не реже 1 раза в сутки.

На ИВК осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН (в счетчиках коэффициенты трансформации выбраны равными 1), хранение измеренных данных коммерческого учета и журналов событий, формирование, оформление справочных и отчетных документов, передачу информации в формате XML-макетов в соответствии с регламентами ОРЭМ.

В АИИС КУЭ на функциональном уровне выделена система обеспечения единого времени (СОЕВ), включающая в себя часы ССД, счетчиков и УСВ. УСВ получает шкалу времени UTC(SU) в постоянном режиме от спутниковых навигационных систем ГЛОНАСС/GPS с помощью модуля системы обеспечения единого времени, интегрированного с процессным модулем контроллера ARIS-2803 (рег. № 67864-17). Синхронизация часов ССД с УСВ происходит при расхождении времени более чем на ±1 с. (параметр настраиваемый). Синхронизация часов счетчиков с ССД происходит не чаще 1 раза в сутки по следующему алгоритму: ССД определяет поправку часов счетчиков и, в случае, если она превышает от ±1 до ±3 секунд (настраиваемый параметр в зависимости от канала связи), то формирует команду на синхронизацию часов счетчика. Журналы событий счетчиков, ССД отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и/или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения наносится на формуляр. Заводской номер 1.

Программное обеспечение

В ИВК используется программное обеспечение ПК «Энергосфера». Программное обеспечение имеет уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний». Идентификационные признаки метрологически значимой части ПО АИИС КУЭ приведены в таблице 1.

Таблица 1 - Идентификационные признаки метрологически значимой части ПО

Идентификационные данные (признаки)

Значение

1

2

Идентификационное наименование программного обеспечения

pso_metr.dll

Номер    версии    (идентификационный    номер)

программного обеспечения

1.1.1.1

Продолжение таблицы 1

1

2

Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5)

cbeb6f6ca69318bed976e08a2bb7814b (для 32-разрядного сервера опроса), 6c38ccdd09ca8f92d6f96ac33d157a0e (для 64-разрядного сервера опроса)

Метрологические и технические характеристики Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3, 4 и 5.

Таблица 2 - Состав ИК

№ ИК

Наименование ИК

ТТ

ТН

Счетчик

ИВК

1

ПС 110 кВ Хандыга, ОРУ-110 кВ, ячейка ВЛ-110 кВ (Хандыга -Нежданинская)

ТОГФ-110

Кл.т. 0,2S

Ктт = 300/5

Рег. №

61432-15

НКФ110-83ХЛ1

Кл.т. 0,5

Ктн = 110000/^3:100/^3

Рег. № 1188-84

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Рег. № 36697-17

FRONT Rack

437

2

ПС 110 кВ Хандыга,

ОРУ-110 кВ, ячейка ОВ-110 кВ

ТФЗМ-110Б-

ГХЛ1

Кл.т. 0,5

Ктт = 300/5

Рег. № 2793

88

НКФ110-83ХЛ1

Кл.т. 0,5

Ктн = 110000/^3:100/^3

Рег. № 1188-84

НКФ110-83У1

Кл.т. 0,5

Ктн = 110000/^3:100/^3

Рег. № 1188-84

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Рег. № 36697-17

Примечания

  • 1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблицах 3 и 4 метрологических характеристик.

  • 2. Допускается замена УСВ на аналогичные утверждённых типов.

  • 3. Изменения оформляются техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносятся изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Метрологические характеристики ИК в нормальных условиях применения

ИК №№

cos ф

Ь< I изм<1 5

I5< I изм<1 20

I20< I изм<1 100

I100< I изм <I 120

5weA %

5weP %

5weA %

5weP %

5weA %

5weP %

5weA %

5weP %

1

0,50

±2,1

±1,6

±1,7

±1,4

±1,4

±1,0

±1,4

±1,0

0,80

±1,3

±2,0

±1,1

±1,7

±0,9

±1,3

±0,9

±1,3

0,87

±1,3

±2,3

±1,0

±1,9

±0,8

±1,5

±0,8

±1,5

1,00

±1,0

±0,8

-

±0,7

-

±0,7

-

2

0,50

-

±5,4

±2,7

±2,9

±1,5

±2,2

±1,2

0,80

-

±2,9

±4,4

±1,6

±2,4

±1,2

±1,9

0,87

-

±2,5

±5,5

±1,4

±3,0

±1,1

±2,2

1,00

-

±1,8

-

±1,1

-

±0,9

-

Таблица 4 - Метрологические характеристики ИК в рабочих условиях применения

ИК №№

cos ф

I изм<1 5

I5< I изм<1 20

I20< I изм<1 100

I100< I изм <I 120

5wga %

5wgP %

5wga %

5wgP %

5wga %

5wgP %

5wga %

5wgP %

1

0,50

±2,2

±2,1

±1,7

±1,9

±1,5

±1,7

±1,5

±1,7

0,80

±1,5

±2,4

±1,2

±2,2

±1,1

±1,9

±1,1

±1,9

0,87

±1,4

±2,7

±1,2

±2,3

±1,0

±2,1

±1,0

±2,1

1,00

±1,2

±0,8

-

±0,8

-

±0,8

-

2

0,50

-

±5,4

±3,0

±3,0

±2,0

±2,3

±1,8

0,80

-

±2,9

±4,6

±1,7

±2,8

±1,4

±2,3

0,87

-

±2,6

±5,6

±1,5

±3,3

±1,2

±2,6

1,00

-

±1,8

-

±1,1

-

±0,9

-

Пределы допускаемого значения поправки часов, входящих в СОЕВ, относительно шкалы времени UTC(SU) ±5 с

Примечание:

I2 - сила тока 2% относительно номинального тока ТТ;

I5 - сила тока 5% относительно номинального тока ТТ;

I20 - сила тока 20% относительно номинального тока ТТ;

I100 - сила тока 100% относительно номинального тока ТТ;

I120 - сила тока 120% относительно номинального тока ТТ;

1изм -силы тока при измерениях активной и реактивной электрической энергии относительно номинального тока ТТ;

Swga - доверительные границы допускаемой основной относительной погрешности при вероятности Р=0,95 при измерении активной электрической энергии;

6wgP - доверительные границы допускаемой основной относительной погрешности при вероятности Р=0,95 при измерении реактивной электрической энергии;

6wa - доверительные границы допускаемой относительной погрешности при вероятности Р=0,95 при измерении активной электрической энергии в рабочих условиях применения;

6wp - доверительные границы допускаемой относительной погрешности при вероятности Р=0,95 при измерении реактивной электрической энергии в рабочих условиях применения.

Таблица 5 - Основные технические характеристики ИК

Наименование характеристики

Значение

Количество измерительных каналов

2

Нормальные условия:

  • -     ток, % от 1ном

  • -     напряжение, % от ином

  • -    коэффициент мощности cos ф

температура окружающего воздуха для счетчиков, °С

от (2)5 до 120

от 99 до 101

0,5 инд. - 1,0 - 0,8 емк. от +21 до +25

Рабочие условия эксплуатации: допускаемые значения неинформативных параметров:

  • -     ток, % от 1ном

  • -     напряжение, % от ином

  • -    коэффициент мощности cos ф температура окружающего воздуха, °C:

  • -      для ТТ и ТН

  • -      для счетчиков

  • -       для сервера

от (2)5 до 120 от 90 до 110

0,5 инд. - 1,0 - 0,8 емк.

от -40 до +40 от 0 до +40 от +15 до +25

Период измерений активной и реактивной средней мощности и приращений электрической энергии, мин

30

Период сбора данных со счетчиков электрической энергии, мин

30

Формирование XML-файла для передачи внешним системам

Автоматическое

Формирование базы данных с указанием времени измерений и времени поступления результатов

Автоматическое

Глубина хранения информации

Счетчики:

  • -    тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее

Сервер ИВК:

  • -    хранение результатов измерений и информации состояний средств измерений, лет, не менее

100

3,5

Надежность системных решений:

  • -        защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

  • -        резервирование каналов связи между уровнями ИИК и ИВК, между ИВК и внешними системами субъектов ОРЭМ, а также с инфраструктурными организациями ОРЭМ.

Ведение журналов событий:

  • - счётчика, с фиксированием событий:

  • -        параметрирования;

  • -        пропадания напряжения;

  • -        коррекции времени в счетчике.

  • - ИВК, с фиксированием событий:

  • -        даты начала регистрации измерений;

  • -        перерывы электропитания;

  • -        программные и аппаратные перезапуски;

  • -        установка и корректировка времени;

  • -       нарушение защиты ИВК;

  • -           отсутствие/довосстановление данных с указанием точки измерений и соответствующего интервала времени.

  • - Защищённость применяемых компонентов:

механическая защита от несанкционированного доступа и пломбирование:

  • -         счётчика;

  • -       промежуточных клеммников вторичных цепей напряжения;

  • -        испытательной коробки;

  • -        сервера сбора данных;

защита информации на программном уровне:

  • -        результатов измерений при передаче информации (возможность использования

цифровой подписи);

  • -        установка пароля на счетчик;

  • -        установка пароля на ССД.

Знак утверждения типа

наносится типографским способом на титульный лист формуляра 55181848.422222.393.7.ФО.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 6.

Таблица 6 - Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт.

Трансформаторы тока

ТОГФ-110

3

Трансформаторы тока

ТФЗМ-110Б-1ХЛ1

3

Трансформаторы напряжения

НКФ110-83ХЛ1

5

Трансформаторы напряжения

НКФ110-83У1

1

Счетчики

СЭТ-4ТМ.03М

2

Сервер сбора данных

FRONT Rack 437 с ПО ПК «Энергосфера»

1

СОЕВ

ARIS-2803

1

Модем

GSM/GPRS

1

Преобразователь интерфейсов

RS485/Ethernet

1

Формуляр

55181848.422222.393.7.ФО

1

Сведения о методиках (методах) измерений

Методика измерений изложена в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) АО «Вилюйская ГЭС-3» (Нежданинский ГОК)» Методика измерений аттестована Западно-Сибирским филиалом ФГУП «ВНИИФТРИ». Аттестат аккредитации Западно-Сибирского филиала ФГУП «ВНИИФТРИ» по аттестации методик (методов) измерений и метрологической экспертизе № RA.RU.311735.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения;

ГОСТ 22261-94 Межгосударственный стандарт. Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 34.601-90 Межгосударственный стандарт. Автоматизированные системы. Стадии создания.

Правообладатель

Акционерное общество «Вилюйская ГЭС-3» (АО «Вилюйская ГЭС-3»)

ИНН 1433015048

Адрес: 678196, Республика Саха (Якутия), Мирнинский район, п. Светлый, ул. Воропая, д. 22А

Телефон: +7 (41136) 79459 Факс: +7 (41136) 71322

Изготовитель

Акционерное общество «Вилюйская ГЭС-3» (АО «Вилюйская ГЭС-3»)

ИНН 1433015048

Адрес: 678196, Республика Саха (Якутия), Мирнинский район, п. Светлый, ул. Воропая, д. 22А

Телефон: +7 (41136) 79459 Факс: +7 (41136) 71322

Испытательный центр

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)

Адрес: 630004, г. Новосибирск, проспект Димитрова, д. 4

Телефон (факс): +7 (383) 210-08-14, +7 (383) 210-13-60

E-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» августа 2022 г. № 2140

Лист № 1

Всего листов 5

Регистрационный № 86593-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства инструментальные мобильные AB4-TM

Назначение средства измерений

Устройства инструментальные мобильные AB4-TM (далее - устройства) предназначены для измерений среднеквадратического значения виброскорости и температуры подшипниковых узлов оборудования с целью периодического мониторинга, сервисного обслуживания и ремонта промышленного оборудования, включающего подвижные механизмы и источники тепла.

Описание средства измерений

Принцип действия устройств основан на обработке данных от встроенных датчика вибрации и датчика температуры, измеряющих соответствующие параметры промышленного оборудования с последующей передачей измерительной информации по беспроводному интерфейсу Bluetooth на персональное микропроцессорное устройство для хранения, отображения и дальнейшей обработки. Персональное микропроцессорное устройство может быть реализовано в виде компьютера, внешнего смартфона или планшета с которого происходит считывание результатов измерений.

Устройства позволяют осуществлять идентификацию промышленного оборудования по меткам радиочастотной идентификации (RFID, стандарт ISO/IEC 14433A), а также считывание электронного формуляра оборудования из памяти RFID-метки (технология NFC).

Конструктивно устройства выполнены в портативном пластиковом корпусе, на лицевой панели которого расположены органы управления и индикации. Питание устройств осуществляется от встроенной аккумуляторной батареи (АКБ). Устройства снабжены индикацией состояния канала связи Bluetooth, а также состояния АКБ.

Для удобства дистанционных измерений температуры в устройствах используется лазерная подсветка точки, в которой выполняются измерения. При измерениях виброскорости используется светодиодная подсветка места приложения виброщупа устройства.

Общий вид устройств с указанием мест нанесения знака утверждения типа и знака поверки представлен на рисунке 1.

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

Mo6l

инструментальное устройство АВ4-ТМ

Место нанесения знака утверждения типа

Место нанесения знака поверки

Рисунок 1 - Общий вид устройств

Программное обеспечение

Устройства работают под управлением встроенного программного обеспечения (далее -ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики устройств нормированы с учетом влияния ПО, которое устанавливается предприятием-изготовителем в защищенную от записи часть процессора устройств и недоступно для потребителя. Встроенное ПО закрыто от записи на стадии производства, конструкция прибора исключает несанкционированный доступ к ПО.

Считывание с устройств результатов измерений виброскорости и температуры по интерфейсу Bluetooth осуществляется с помощью автономного ПО, реализованного в виде веб-интерфейса или приложения для внешнего смартфона или планшета.

Идентификационные встроенного данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

AB4-TM

Номер версии (идентификационный номер) ПО

0.0.18

Цифровой идентификатор ПО (контрольная сумма)

отсутствует

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений средних квадратических значений виброскорости Кизм на базовой частоте 80 Гц, мм/с

от 0,5 до 70,0

Пределы допускаемой основной абсолютной погрешности измерений виброскорости на базовой частоте 80 Гц, мм/с

±(0,05 • Кизм + 0,2)

Диапазон частот при измерении виброскорости, Гц

от 10 до 1000

Частотная характеристика при измерении виброскорости

в соответствии с ГОСТ ISO 2954-2014

Диапазон измерений температуры, °С

от -30 до +280

Пределы допускаемой основной абсолютной погрешности измерений температуры при коэффициенте излучения объекта измерений не менее 0,996, °С:

  • - в диапазоне измерений от -30 °С до -10 °С включ.

  • - в диапазоне измерений св. -10 °С до +100 °С включ.

  • - в диапазоне измерений св. +100 °С до +200 °С включ.

  • - в диапазоне измерений св. +200 °С до +280 °С включ.

±3

±2

±4

±6

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Тип питания

Встроенная литий-ионная АКБ

Разъем для заряда аккумулятора

micro-USB

Время непрерывной работы, ч, не менее

8

Тип источника излучения

Лазер полупроводниковый

Мощность источника излучения, мВт, не более

5

Габаритные размеры, мм, не более:

- длина

90

- ширина

58

- высота

26

Масса, г, не более

160

Нормальные условия эксплуатации:

- диапазон температуры окружающего воздуха, °С

от +15 до +30

- относительная влажность, %

от 50 до 80

Рабочие условия применения:

- диапазон температуры окружающего воздуха, °С

от -20 до +60

- относительная влажность, %, не более

90

- атмосферное давление, кПа

от 84,0 до 106,7

Знак утверждения типа наносится

на этикетку устройства, а также на титульный лист паспорта ЛРВМ.402243.048 ПС и руководства по эксплуатации ЛРВМ.402243.048 РЭ типографским методом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт./экз.

Устройство инструментальное мобильное

АВ4-ТМ

ЛРВМ.402243.048 ТУ

1

Автономное ПО для считывания измеренных параметров виброскорости и температуры с устройств по интерфейсу Bluetooth

1

Руководство по эксплуатации

ЛРВМ.402243.048 РЭ

1

Паспорт

ЛРВМ.402243.048ПС

1

Сведения о методиках (методах) измерений

изложены в Приложении 7 руководства по эксплуатации ЛРВМ.402243.048 РЭ «Устройство инструментальное мобильное АВ4-ТМ».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ ISO 2954-2014 Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Требования к средствам измерений;

Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

ЛРВМ.402243.048 ТУ Устройство инструментальное мобильное AB4-TM. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Лартех» (ООО «Лартех»)

Адрес: 197022, г. Санкт-Петербург, проспект Медиков, дом 3А, «Технопарк»

ИНН 7802630850

Тел./факс: +7 (812) 339-45-01

E-mail: info@lar.tech

Изготовители

Общество с ограниченной ответственностью «Лартех» (ООО «Лартех»)

Адрес: 197022, г. Санкт-Петербург, проспект Медиков, дом 3А, «Технопарк» ИНН 7802630850

Тел./факс: +7 (812) 339-45-01

E-mail: info@lar.tech

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области»

(ФБУ «Тест-С.-Петербург»)

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1

Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75

Факс: 8 (812) 244-10-04

E-mail:letter@rustest.spb.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311484.

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» августа 2022 г. № 2140

Лист № 1 Регистрационный № 86594-22 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы инфузионных устройств IDA

Назначение средства измерений

Анализаторы инфузионных устройств IDA (далее - анализаторы) предназначены для измерений мгновенного значения расхода, среднего расхода, объема жидкости, а также давления при испытаниях насосов и контроллеров инфузионных.

Описание средства измерений

Конструктивно анализаторы представляют собой портативные измерительные приборы в корпусе из пластика и металла. На лицевой панели расположен цветной дисплей и клавиатура для управления анализаторами. Входы и выходы измерительных каналов расположены на лицевой и задней панели анализатора (для анализаторов IDA-5) или по бокам анализатора (для анализаторов IDA-1S). На нижней поверхности анализаторов имеются прорезиненные ножки для установки на рабочую поверхность. Также анализаторы оснащены ручкой для переноски.

Принцип действия анализаторов при измерении расхода и объема основан применении т.н. «автоматической бюретки», когда измерение происходит при помощи ИК-датчиков, расположенных по всей высоте стеклянной бюретки и регистрирующих прохождение определенных объемов жидкости в бюретке во времени.

Принцип действия анализаторов при измерении давления окклюзии заключается в имитации закупорки системы путем блокировки потока электромагнитным клапаном, и последующим измерении давление окклюзии встроенным датчиком давления.

К данному типу анализаторов относятся анализаторы инфузионных устройств IDA двух исполнений: IDA-1S и IDA-5. Исполнения отличаются внешним видом, габаритными размерами и количеством измерительных каналов. Анализаторы инфузионных устройств IDA-1S имеют меньшие размеры и один измерительный канал. Анализаторы инфузионных IDA-5 имеют большие размеры и могут иметь один, два или четыре независимых измерительных канала.

Нанесение знака поверки на анализаторы не предусмотрено.

Серийный заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится в цифровом обозначении на информационную табличку, расположенную на задней панели анализаторов. Также заводской серийный номер отображается на дисплее анализатора во время загрузки программного обеспечения.

Общий вид и обозначение места нанесения пломбы анализаторов инфузионных устройств IDA-1S представлены на рисунке 1.

Общий вид и обозначение места нанесения пломбы анализаторов инфузионных устройств IDA-5 представлены на рисунке 2.

Места нанесения серийного номера и знака утверждения типа для анализаторов инфузионных устройств IDA-1S представлены на рисунке 3, а для анализаторов инфузионных устройств IDA-5 - на рисунке 4.

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

Рисунок 2 - Общий вид и место нанесения пломбы анализаторов инфузионных устройств IDA исполнения IDA-5

Рисунок 1 - Общий вид и место нанесения пломбы анализаторов инфузионных устройств IDA исполнения IDA-1S

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

CHANNEL 2

MODEL IDA-1S SERIAL NO.

CHANNEL 1

POWER INPUT Al SPECIFICATION

VOLTAGE 100-240 VAC FREQUENCY 50/60 Hz 50 VA

FUSES 2 ж T1 ©A 2SCV

FLUKE BIOMEDICAL EVERETT, WA USA www.flukebiomedical.com

  • - NOT TO BE USED ON INFUSION DEVICES WHICH ARE CONNECTED TO PATIENTS.

  • - NO USER SERVICEABLE PARTS INSIDE

  • - NO Г TO BE OPENED EXCEPT BY QUALIFIED SERVICE PERSONNEL

- REFER TO THZ OPERATOR'S MANUAL PRIOR TO USING THIS DEVICE.

FLUID OUTLETS

Место нанесения серийного номера

Место нанесения знака утверждения типа

Рисунок 3 - Место нанесения серийного номера и знака утверждения типа на задней панели анализаторов инфузионных устройств IDA исполнения IDA-1S

Рисунок 4 - Место нанесения серийного номера и знака утверждения типа на задней панели анализаторов инфузионных устройств IDA исполнения IDA-5

Пломбирование анализаторов предусмотрено в виде разрушаемой наклейки фирмы производителя на одном из винтов, скрепляющих корпус анализаторов (для анализаторов IDA-5), или в месте примыкания двух половинок корпуса (для анализаторов IDA-1S).

Программное обеспечение

Внешнее программное обеспечение совместимо с ОС Windows и позволяет управлять анализаторами, отображать результаты измерений и выводить их на печать через ПК.

Встроенное программное обеспечение предназначено для управления анализаторами и отображения результатов измерений непосредственно со встроенной клавиатуры.

ПО не оказывает влияния на нормируемые метрологические характеристики.

Конструкция средства измерений (далее - СИ) исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные внешнего программного обеспечения приведены в таблице 1.

Идентификационные данные встроенного программного обеспечения приведены в таблице 2.

Таблица 1 - Идентификационные данные внешнего программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПО HydroGraph

Номер версии (идентификационный номер) ПО

не ниже 3.50

Таблица 2 - Идентификационные данные встроенного программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПО IDA

Номер версии (идентификационный номер) ПО

не ниже 1.03/1.05 (для анализаторов IDA-1S) не ниже 1.01/1.37 (для анализаторов IDA-5)

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение для анализаторов

IDA-1S

IDA-5

Диапазон измерений объемного расхода, мл/ч

от 0,5 до 1000

от 0,5 до 1500

Пределы допускаемой абсолютной погрешности измерений объемного расхода для объемного расхода от 16 до 200 мл/ч включ. для объемов от 20 мл, мл/ч

±(0,01^изм. + 1 е.м.р.)

Пределы допускаемой абсолютной погрешности измерений объемного расхода для объемного расхода от 16 до 200 мл/ч включ. для объемов от 10 мл до 20 мл, мл/ч

±(0,02^изм. + 1 е.м.р.)

Пределы допускаемой абсолютной погрешности измерений объемного расхода для объемного расхода от 0,5 до 16 мл/ч и св. 200 до 1000 мл/ч для объемов от 10 мл, мл/ч

Пределы допускаемой абсолютной погрешности измерений объемного расхода для объемного расхода св. 1000 до 1500 мл/ч включ. для объемов от 10 мл, мл/ч

-

±(0,02^изм. +

1 е.м.р.)

Наименование характеристики

Значение для анализаторов

IDA-1S

IDA-5

Диапазон измерений объема, мл

от 10 до 1000

от 10 до 10000

Пределы допускаемой абсолютной погрешности измерений объема для объемного расхода от 16 до 200 мл/ч включ. для объемов от 20 мл, мл

±(0,01-Уизм. + 1 е.м.р.)

Пределы допускаемой абсолютной погрешности измерений объема для объемного расхода от 16 до 200 мл/ч включ. для объемов от 10 до 20 мл, мл

±(0,02^Уизм. + 1 е.м.р.)

Пределы допускаемой абсолютной погрешности измерений объема для объемного расхода от 0,5 до 16 мл/ч и св. 200 до 1000 мл/ч для объемов от 10 мл, мл

Пределы допускаемой абсолютной погрешности измерений объема для объемного расхода св. 1000 до 1500 мл/ч включ. для объемов от 10 мл, мл

-

± (0,02^изм. +

1 е.м.р.)

Диапазон измерений давления, мм рт.ст.

от 0 до 2325

Пределы допускаемой абсолютной погрешности измерений давления, мм рт.ст.

±(0,01<Ризм + 1 е.м.р.)

Примечания:

^^изм. - измеренное значение объемного расхода; У™ - измеренное значение объема;

Ризм - измеренное значение давления;

е.м.р. - единица младшего разряда.

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение для исполнения

IDA-1S

IDA-5

Параметры электрического питания:

  • - напряжение переменного тока, В

  • - частота переменного тока, Г ц

от 100 до 240 50/60

Габаритные размеры (длина х ширина х высота), мм, не более

105x170x310

240x200x305

Масса, кг, не более

1,2

3,5

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность (без конденсации), %

от +15 до +25

от 30 до 80

Условия хранения:

  • - температура окружающей среды (при сливе всей жидкости), °С

  • - относительная влажность (без конденсации), %

от -20 до +40

от 10 до 90

Знак утверждения типа наносится

на информационную табличку на задней панели анализаторов, а также на титульный лист руководств по эксплуатации типографским способом.

Лист № 5 Всего листов 6 Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Анализатор инфузионных устройств IDA

IDA-1S или IDA-5

1 шт.

Зарядное устройство (источник питания)1

-

1 шт.

Кабель питания

-

1 шт.

Пластиковый шприц объемом 20 мл

-

1 шт.

3-ходовой кран типа «Луэр»

-

1, 2 или 4 шт.2

Дренажная трубка

-

1, 2 или 4 шт.2

Смачивающая жидкость Micro-90 (225 мл)

-

1 шт.

Компак-диск с ПО HydroGraph

-

1 шт.

Интерфейсный кабель USB

-

1 шт.

Никель-металл-гидридный аккумулятор1, 3

-

1 шт.

Внешняя клавиатура3

-

1 шт.

Руководство по эксплуатации4

-

1 экз.

  • 1 Только для исполнения IDA-1S.

  • 2 Количество соответствует количеству каналов анализатора.

  • 3 Опция.

  • 4 Допускается поставка в электронном виде.

Сведения о методиках (методах) измерений приведены в разделах «Эксплуатация прибора» руководств по эксплуатации.

Нормативные и технические документы, устанавливающие требования к средству измерений

Локальная поверочная схема для анализаторов инфузионных устройств;

ГОСТ Р МЭК 60601-2-24-2017 Изделия медицинские электрические. Часть 2-24. Частные требования безопасности с учетом основных функциональных характеристик к насосам и контроллерам инфузионным;

Стандарт предприятия правообладателя Fluke Biomedical.

Правообладатель

Fluke Biomedical, США

Адрес: 6920 Seaway Boulevard Everett, Washington 98203, USA

Телефон: 1-440-349-2307

Факс: 1-440-349-2307

E-mail: sales@flukebiomedical.com

Web-сайт: www.flukebiomedical.com

Изготовитель

Fluke Biomedical, США

Адрес: 6920 Seaway Boulevard Everett, Washington 98203, USA

Телефон: 1-440-349-2307

Факс: 1-440-349-2307

E-mail: sales@flukebiomedical.com

Web-сайт: www.flukebiomedical.com

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11

Факс: +7 (499) 124-99-96

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» августа 2022 г. № 2140

Лист № 1

Всего листов 8

Регистрационный № 86595-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления ПД150И

Назначение средства измерений

Преобразователи давления ПД150И (далее - преобразователи) предназначены для измерений избыточного давления, вакуумметрического давления, избыточно-вакуумметрического давления и дифференциального давления, отображения измеренного значения давления на встроенном индикаторе, преобразований измеренных значений давления в унифицированный аналоговый выходной сигнал силы постоянного тока или цифровой выходной сигнал, а также сигнализации достижения измеряемого параметра уставок посредством управления дискретными релейными выходами.

Описание средства измерений

Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. В качестве чувствительного элемента используется мембрана, которая механически воздействует на диэлектрик, на котором размещена тензочувствительная полупроводниковая схема из четырех кремниевых тензорезисторов, соединенных в мост Уитсона. Под действием давления измеряемой среды мембрана с тензорезисторами прогибается. При этом тензорезисторы деформируются, изменяют свое сопротивление, что в свою очередь приводит к разбалансу моста, пропорциональному измеряемому давлению. Указанный разбаланс, выраженный в виде электрического сигнала, преобразуется электронным блоком, расположенным в корпусе преобразователя, в значение измеряемого давления, отображаемое на цифровом индикаторе, и в выходной сигнал силы постоянного тока от 4 до 20 мА в соответствии с ГОСТ 26.011-80 или цифровой сигнал RS-485.

Преобразователи конструктивно выполнены в пластмассовом корпусе, предназначенном для настенного или щитового крепления. Преобразователи имеют светодиодный индикатор.

Преобразователи выпускаются в различных исполнениях, отличающихся типом измеряемого давления, верхним пределом преобразований/измерений давления, пределами допускаемой основной погрешности, типом выходного сигнала, исполнением корпуса.

Структура условного обозначения исполнений преобразователей приведена на рисунке 1.

ПД150И

1

X X-X-X-X-X-X

2 3 4 5 6 7 8

Рисунок 1 - Структура условного обозначения исполнений преобразователей

Таблица 1 - Расшифровка структуры условного обозначения исполнений преобразователей

Позиция

Код

Описание

1

ПД150И

Обозначение наименования преобразователей

Обозначение типа измеряемого давления:

ДИ

избыточное давление;

2

ДВ

вакуумметрическое давление;

ДИВ

избыточно-вакуумметрическое давление;

ДД

дифференциальное давление.

Верхний предел измерений (далее - ВПИ)/преобразований (далее -

ВПП)1):

200П2)

0,2 кПа;

250П

0,25 кПа;

300П

0,3 кПа;

400П

0,4 кПа;

500П

0,5 кПа;

600П

0,6 кПа;

800П

0,8 кПа;

1,0К

1,0 кПа;

1,25К

1,25 кПа;

1,6К

1,6 кПа;

2,0К

2,0 кПа;

2,5К

2,5 кПа;

3

3,0К

3,0 кПа;

4,0К

4,0 кПа;

5,0К

5,0 кПа;

6,0К

6,0 кПа;

8,0К

8,0 кПа;

10,0К

10,0 кПа;

12,5К

12,5 кПа;

16,0К

16,0 кПа;

25,0К

25,0 кПа;

30,0К

30,0 кПа;

40,0К3)

40,0 кПа;

50,0К

50,0 кПа;

60,0К

60,0 кПа;

80,0К

80,0 кПа;

100К

100,0 кПа.

Тип корпуса:

4

809

809 - щитовое крепление;

899

899 - настенное крепление.

Пределы    допускаемой    приведенной    (к    диапазону

измерений/преобразований)       основной       погрешности

5

измерений/преобразований давления:

0,25

±0,25 %;

0,5

±0,5 %;

1,0

±1,0 %;

1,5

±1,5 %;

5

2,0

±2,0 %;

2,5

±2,5 %.

6

Тип встроенной индикации:

1

светодиодная.

Позиция

Код

Описание

7

Р

Тип дискретного выходного сигнала: электромагнитное реле.

8

отсутствует

R

Тип выходного сигнала: от 4 до 20 мА;

интерфейс передачи данных RS-485 с протоколом Modbus.

  • 1) Для преобразователей, измеряющих вакуумметрическое давление (ДВ), приведено абсолютное значение ВПИ/ВПП.

  • 2) Только для преобразователей, измеряющих избыточно-вакуумметрическое давление (ДИВ). 3)

  • 3) Кроме преобразователей, измеряющих вакуумметрическое давление (ДВ).

Заводской номер наносится на корпус преобразователя методом гравировки в виде цифрового кода.

Общий вид преобразователей с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунках 2 - 3.

Нанесение знака поверки на преобразователи не предусмотрено. Пломбирование преобразователей не предусмотрено.

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

Место нанесения

Рисунок 2 - Общий вид преобразователей давления ПД150И с типом корпуса 809 (щитовое крепление) с указанием мест нанесения знака утверждения типа и заводского номера

Место нанесения

заводского номера

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

знака утверждения типа

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru
Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

Место нанесения заводского номера

Место нанесения

знака утверждения типа

ПД150И-ДД1 «ОК-899 1,0 1 -Р

90  264В 50Гц

=20.608 8ВА

IP54 □ Щ[

Диапазон измерения. О .1,0 «Па Выходной сигнал , 4. 20 мА

Зав.Ы: 59695220646022721 СдиЛио в России

Рисунок 3 - Общий вид преобразователей давления ПД150И с типом корпуса 899 (настенное крепление)

Программное обеспечение

Преобразователи имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память при изготовлении, выполняющее функции преобразования измеренного давления в унифицированный аналоговый выходной сигнал силы постоянного тока, а также в цифровой выходной сигнал по интерфейсу RS-485. Данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.

ПО является метрологически значимым.

Метрологические характеристики преобразователей нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные ПО преобразователей приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

преобразователи с выходным сигналом силы постоянного тока

преобразователи с цифровым выходным сигналом

Идентификационное наименование ПО

ПО_етЬ8ой_ПД150-1_у1.27.Ьех

ПО_етЬ8оА_ПД150-

RS v1.25.hex

Номер версии (идентификационный номер ПО), не ниже

1.27

1.25

Цифровой идентификатор ПО

-

-

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики преобразователей, измеряющих избыточное давление (с кодом типа измеряемого давления ДИ)

Наименование характеристики

Значение

Нижний предел измерений/преобразований давления, кПа

0

Максимальный верхний предел измерений/преобразований давления, кПа1)

100

Минимальный диапазон измерений/преобразований давления, кПа2)

0,25

Максимальный диапазон измерений/преобразований давления, кПа2)

100

Диапазон преобразований давления в выходной аналоговый сигнал силы постоянного тока, мА

от 4 до 20

Пределы допускаемой приведенной (к диапазону измерений/преобразований) основной погрешности измерений/преобразований давления2), %:

  • - для исполнений с ВПИ/ВПП 0,25 кПа

  • - для исполнений с ВПИ/ВПП 0,3 кПа

  • - для исполнений с ВПИ/ВПП от 0,4 до 0,8 кПа

  • - для исполнений с ВПИ/ВПП от 1,0 до 2,0 кПа

  • - для исполнений с ВПИ/ВПП от 2,5 до 8,0 кПа и от 80,0 до 100,0 кПа

  • - для исполнений с ВПИ/ВПП от 10,0 до 60,0 кПа

±2,5

±2,0

±1,5

±1,0

±0,5 ±0,25

  • 1) В таблице приведено значение максимального верхнего предела измерений/преобразований давления. Конкретное значение верхнего предела измерений/преобразований зависит от исполнения преобразователя и указывается в паспорте.

  • 2) Диапазон измерений/преобразований - модуль алгебраической разницы между значениями верхнего и нижнего пределов измерений/преобразований.

Таблица 4   - Метрологические характеристики преобразователей, измеряющих

дифференциальное давление (с кодом типа измеряемого давления ДД)

Наименование характеристики

Значение

Нижний предел измерений/преобразований давления, кПа

0

Максимальный верхний предел измерений/преобразований давления, кПа1)

100

Минимальный диапазон измерений/преобразований давления, кПа2)

0,25

Максимальный диапазон измерений/преобразований давления, кПа2)

100

Диапазон преобразований давления в выходной аналоговый сигнал силы постоянного тока, мА

от 4 до 20

Пределы допускаемой приведенной (к диапазону измерений/преобразований) основной погрешности измерений/преобразований давления2), %:

  • - для исполнений с ВПИ/ВПП 0,25 кПа

  • - для исполнений с ВПИ/ВПП от 0,3 до 0,8 кПа

  • - для исполнений с ВПИ/ВПП от 1,0 до 2,0 кПа

  • - для исполнений с ВПИ/ВПП от 2,5 до 8,0 кПа и от 80,0 до 100,0 кПа

  • - для исполнений с ВПИ/ВПП от 10,0 до 60,0 кПа

±2,5

±1,5

±1,0

±0,5 ±0,25

  • 1) В таблице приведено значение максимального верхнего предела измерений/преобразований давления. Конкретное значение верхнего предела измерений/преобразований зависит от исполнения преобразователя и указывается в паспорте.

  • 2) Диапазон измерений/преобразований - модуль алгебраической разницы между значениями верхнего и нижнего пределов измерений/преобразований.

Таблица 5   - Метрологические характеристики преобразователей, измеряющих

вакуумметрическое давление (с кодом типа измеряемого давления ДВ)

Наименование характеристики

Значение

Нижний предел измерений/преобразований давления, кПа

0

Максимальный верхний предел измерений/преобразований давления, кПа1)

-100

Минимальный диапазон измерений/преобразований давления, кПа2)

0,25

Максимальный диапазон измерений/преобразований давления, кПа2)

100

Диапазон преобразований давления в выходной аналоговый сигнал силы постоянного тока, мА

от 4 до 20

Пределы допускаемой приведенной (к диапазону измерений/преобразований) основной погрешности измерений/преобразований давления2), %:

  • - для исполнений с ВПИ/ВПП 0,25 кПа

  • - для исполнений с ВПИ/ВПП от 0,3 до 0,8 кПа

  • - для исполнений с ВПИ/ВПП от 1,0 до 2,0 кПа

  • - для исполнений с ВПИ/ВПП от 2,5 до 5,0 кПа

  • - для исполнений с ВПИ/ВПП от 6,0 до 30,0 кПа и от 50,0 до 100,0 кПа

±2,5

±1,5

±1,0

±0,5 ±0,25

  • 1) В таблице приведены значения максимальных верхних пределов измерений/преобразований давления. Конкретное значение верхнего предела измерений/преобразований зависит от исполнения преобразователя и указывается в паспорте.

  • 2) Диапазон измерений/преобразований - модуль алгебраической разницы между значениями верхнего и нижнего пределов измерений/преобразований.

Таблица 6 - Метрологические характеристики преобразователей, измеряющих избыточно-

вакуумметрическое давление (с кодом типа измеряемого давления ДИВ)

Наименование характеристики

Значение

Максимальный нижний предел измерений/преобразований давления, кПа1)

-100

Максимальный верхний предел измерений/преобразований давления, кПа1)

100

Минимальный диапазон измерений/преобразований давления, кПа2)

0,40

Максимальный диапазон измерений/преобразований давления, кПа2)

200

Наименование характеристики

Значение

Диапазон преобразований давления в выходной аналоговый сигнал силы постоянного тока, мА

от 4 до 20

Пределы допускаемой приведенной (к диапазону измерений/преобразований) основной погрешности измерений/преобразований давления2), %:

  • - для исполнений с ВПИ/ВПП от 0,20 до 0,25 кПа

  • - для исполнений с ВПИ/ВПП от 0,3 до 0,6 кПа

  • - для исполнений с ВПИ/ВПП от 0,8 до 1,6 кПа

  • - для исполнений с ВПИ/ВПП от 2,0 до 100,0 кПа

±1,5

±1,0

±0,5 ±0,25

  • 1) В таблице приведены значения максимальных нижнего и верхнего пределов измерений/преобразований давления. Конкретное значение нижнего и верхнего предела измерений/преобразований зависит от исполнения преобразователя и указывается в паспорте.

  • 2) Диапазон измерений/преобразований - модуль алгебраической разницы между значениями верхнего и нижнего пределов измерений/преобразований.

Таблица 7 - Метрологические характеристики преобразователей (с кодами типа измеряемого давления ДИ, ДД ДВ, ДИВ)*

Наименование характеристики

Значение

Пределы допускаемой приведенной (к диапазону измерений) погрешности срабатывания сигнализирующего устройства1), %

±(0,2+IyI)

Пределы допускаемой приведенной (к диапазону измерений/преобразований) дополнительной погрешности измерений/преобразований давления при изменении температуры окружающей среды от -20 до +18 не включ. и св. +28 до +70 °С, на каждые 10 °С, %

±(0>Y|)

Вариация измеренного/преобразованного значения давления, %, не более

0ЛМ

Нормальные условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха без конденсации, %, не более

  • - атмосферное давление, кПа

от +18 до +28

80

от 84,0 до 106,7

1) Y - пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений давления.

Таблица 8 - Основные технические характеристики

Наименование характеристики

Значение

Цифровые интерфейсы

RS-485

Рабочие условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха без конденсации при температуре окружающего воздуха +35 °С, %, не более

  • - атмосферное давление, кПа

от -20 до +70

85

от 84,0 до 106,7

Напряжение питания постоянного тока, В

от 20 до 60 (номинальное 24)

Параметры питания переменного тока:

  • - напряжение, В

  • - частота, Гц

от 90 до 264 (номинальное 230) от 47 до 63 Гц (номинальная 50)

Потребляемая мощность, Вт, не более

8,0

Масса, кг, не более

0,4

Наименование характеристики

Значение

Габаритные размеры (длина х высота х глубина), мм, не более:

  • - тип корпуса 809 (щитовое крепление)

  • - тип корпуса 899 (настенное крепление)

96x96x87

105x137x60

Средняя наработка на отказ, ч

500000

Средний срок службы, лет

12

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку, нанесенную на корпус преобразователей, любым технологическим способом.

Комплектность средства измерений

Таблица 9 - Комплектность средства измерений

Наименование

Обозначение

Количество

Преобразователь давления ПД150И

-

1 шт.

Паспорт и Г арантийный талон

КУВФ.406233.300ПС

1 экз.

Руководство по эксплуатации

КУВФ.406233.300РЭ

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 4 «Устройство и работа преобразователя» руководства по эксплуатации КУВФ.406233.300РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 года № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до Т105 Па»;

ТУ 26.51.52-010-4652536-2021 «Преобразователи давления ПД150И. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН»)

Адрес юридического лица: 111024, г. Москва, 2-я ул. Энтузиастов, д. 5, корп. 5

ИНН 7722127111

Изготовители

Общество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН»)

Адрес юридического лица: 111024, г. Москва, 2-я ул. Энтузиастов, д. 5, корп. 5

Адрес места осуществления деятельности: 301830, Тульская область, г. Богородицк, Заводской проезд, стр. 2 «Б»

ИНН 7722127111

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» августа 2022 г. № 2140

Лист № 1 Регистрационный № 86596-22 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дефектоскопы ультразвуковые TOPAZ

Назначение средства измерений

Дефектоскопы ультразвуковые TOPAZ (далее по тексту - дефектоскопы) предназначены для измерений толщины и/или глубины залегания несплошностей, высоты и протяженности между индикациями несплошностей, расстояния энкодером и отношения амплитуд сигналов, отраженных от несплошностей в сварных соединениях и основном материале оборудования, трубопроводов, деталей и прочих изделий из металлов и сплавов.

Описание средства измерений

Принцип действия дефектоскопов основан на возбуждении ультразвуковых колебаний в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов и границ раздела сред.

Конструктивно дефектоскопы выполнены в виде моноблока с дисплеем.

Дефектоскопы состоят из моноблока и подключаемых к нему пьезоэлектрических преобразователей и энкодера. На боковой панели дефектоскопа находятся коммутационные гнезда для подключения ультразвуковых преобразователей, в том числе преобразователей на фазированной решетке, а также USB разъемы для подключения периферийных устройств, разъем входа/выхода, разъем для подключения к сети Ethernet и разъем для подключения внешнего монитора.

Дефектоскопы используются совместно с преобразователями производства компании Zetec Inc., а также совместно с преобразователями производства компаний Sonotec, HQSonics, Doppler, IntelligeNDT, ООО ТиВиЭн Технолоджи, ООО «ТЦКД-Атомкомплект», ООО «АЛТЕК».

Дефектоскопы выпускаются в следующих модификациях: TOPAZ 16, TOPAZ 32, TOPAZ 64, которые отличаются максимальным количеством активных каналов 16, 32 и 64 соответственно. Как следствие, из-за увеличение размера платы, отличаются габаритными размерами. Также TOPAZ 32 оборудован командными кнопками на лицевой панели дефектоскопа.

Дефектоскопы имеют информационную табличку, на которой нанесено методом печати наименование средства измерения и его заводской номер (буквенно-числовой).

Фотография общего вида дефектоскопов приведена на рисунке 1.

Схема пломбировки от несанкционированного доступа и место нанесения заводского номера представлены на рисунке 2.

Нанесение знака поверки на дефектоскопы невозможно.

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

в)

Рисунок 1 - Общий вид дефектоскопов ультразвуковых: а) модификация TOPAZ 16; б) модификация TOPAZ 32; в) модификация TOPAZ 64

Место пломбировки

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

Место нанесения заводского номера

Рисунок 2 - Схема пломбировки и обозначение места нанесения заводского номера

Программное обеспечение

Метрологически значимое программное обеспечение (далее - ПО) «UltraVision Touch» выполняет функции управления дефектоскопом, обработки результатов измерений, создания и сохранение файлов с данными контроля, протоколов контроля, файлов настроек, формирование отчетов в реальном времени.

Метрологически значимое ПО «UltraVision» имеет идентичные функции, но устанавливается на внешний ПК.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

UltraVision Touch

UltraVision

Номер версии (идентификационный номер)

ПО

Не ниже 3.8R11

Не ниже

3.10R20

Цифровой идентификатор ПО

-

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» согласно Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

TOPAZ 16

TOPAZ 32

TOPAZ 64

Диапазон измерений отношения амплитуд сигналов на входе приёмника дефектоскопа, дБ

от 0 до 30

Пределы допускаемой абсолютной погрешности измерений отношения амплитуд сигналов на входе приёмника дефектоскопа, дБ

±2

Диапазон измерений толщины и/или глубины залегания несплошностей по стали, мм

от 2 до 500*

Пределы допускаемой абсолютной погрешности измерений толщины и/или глубины залегания несплошностей по стали, мм

±(0,3+0,005-Y), где Y - измеренное значение толщины или глубины залегания несплошности, мм

Диапазон измерений высоты между индикациями несплошностей, мм

от 3 до 285

Пределы допускаемой абсолютной погрешности измерений высоты между индикациями несплошностей, мм

±(0,5+0,005-Н), где Н - измеренное значение высоты между искусственными дефекта, мм

Диапазон измерений протяженности между индикациями несплошностей, мм

от 3 до 285

Пределы допускаемой абсолютной погрешности измерений протяженности между индикациями несплошностей, мм

±(1,5+0,005-Х), где X - измеренное значение протяженности между искусственными дефектами, мм

Диапазон измерений расстояния энкодером, мм

от 4 до 14000

Пределы допускаемой абсолютной погрешности измерений расстояния энкодером, мм

±(2+0,001-L), где L -

измеренное энкодером значение расстояния, мм

* У казан максимальный диапазон, диапазон согласно маркировке подключенного преобразователя (в соответсвии с ГОСТ Р 50.05.02-2018, таблица 1, 2 и 3)

Таблица 3 - Технические характеристики

Наименования характеристик

Значения

TOPAZ 16

TOPAZ 32

TOPAZ 64

Диапазон качания луча преобразователя ФР, °

от 0 до 89

Диапазон установки усиления, дБ

от 0 до 70

от -6 до 70

Количество каналов:

стандартных, шт каналов ФР, шт максимальное число активных каналов ФР, шт

1 до 128 до 16

2 до 128 до 32

2 до 128 до 64

Диапазон установки скоростей распространения ультразвука в контролируемом материале, м/с

от 2500 до 7000

Питание осуществляется:

  • - от сети переменного тока с напряжением, В;

с частотой, ГЦ;

  • - от двух литий-ионных аккумуляторов с напряжением , В

110 ± 10 или 220 ± 20

от 50 до 60

10,8 или 14,4 (для TOPAZ 64)

Габаритные размеры электронного блока (ширина х высота хтолщина), мм, не более

221х271х120

326x260x132

341x273x158

Масса электронного блока, кг, не более

4,5

6,3

9,1

Условия эксплуатации:

  • - температура окружающей среды, °C

  • - относительная влажность воздуха при температуре +31 °C, %

от 0 до +45

до 80

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Дефектоскоп ультразвуковой

TOPAZ 16/

TOPAZ 32/

TOPAZ 64

1 шт.

Адаптер Lemo1)

-

1 шт.

Блок управления двигателем Zetec2)

-

1 шт.

Ручной/автоматизированный сканер Zetec и/или аналоги2)

-

1 шт.

Классические ПЭП и/или ПЭП ФР3)

от 1 шт.

Коммутационный блок4)

1 шт.

Переходники5)

от 1 шт.

Энкодер

1 шт.

USB ключ

1 шт.

Аккумулятор

до 2 шт.

Переносной кейс

2 шт.

Кабель питания 220В

1 шт.

Сетевой кабель Ethernet

1 шт.

Адаптер переменного тока

1 шт.

Руководство по эксплуатации

ТЦКД.00.004 РЭ /

ТЦКД.00.005 РЭ /

ТЦКД.00.006 РЭ

1 экз.

Паспорт

ТЦКД.00.004 ПС /

ТЦКД.00.005 ПС /

ТЦКД.00.006 ПС

1 экз.

Программное обеспечение UltraVision. Руководство пользователя

ТЦКД.00.001 РП

1 экз.

  • 1) поставляется по отдельному запросу при необходимости использования классических ПЭП;

  • 2) поставляется по отдельному запросу при необходимости использования автоматизированного ультразвукового контроля с применением механизированного средства перемещения ПЭП;

  • 3) поставляются по отдельному запросу при формировании цели использования дефектоскопа;

  • 4) поставляется по отдельному запросу при необходимости согласования дефектоскопа с фазированными решетками сторонних производителей;

  • 5) поставляется по отдельному запросу при необходимости использования ПЭП ФР различных разъёмов.

Сведения о методиках (методах) измерений

приведены в документах «Дефектоскоп ультразвуковой TOPAZ 16. Руководство по эксплуатации», «Дефектоскоп ультразвуковой TOPAZ 32. Руководство по эксплуатации», «Дефектоскоп ультразвуковой TOPAZ 64. Руководство по эксплуатации», раздел 2 «Использование по назначению» и в документе «Программное обеспечение UltraVision. Руководство пользователя», раздел 11 «Настройка изображений».

Нормативные и технические документы, устанавливающие требования к дефектоскопам ультразвуковым Topaz

Приказ Госстандарта от 30 декабря 2019 г. № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;

Приказ Госстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от Г10'9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Дефектоскопы ультразвуковые TOPAZ. Стандарт предприятия. ТЦКД.00.004 СП.

Правообладатель

Компания «Zetec Inc.», Канада

Адрес: 875 boul. Charest Ouest, Suite 100, Qubbec, Qc, CANADA GIN 2C9

Телефон: 418-266-3020

Факс: 418-263-3742

Web-сайт: www.zetec.com

Изготовитель

Компания «Zetec Inc.», Канада

Адрес: 875 boul. Charest Ouest, Suite 100, Qubbec, Qc, CANADA GIN 2C9

Телефон: 418-266-3020

Факс: 418-263-3742

Web-сайт: www.zetec.com

Испытательный центр

Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТГИ»)

Адрес: 141570, Московская область, город Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТГИ»

Телефон (факс): +7 (495) 526-63-00

E-mail: office@vniiftri.ru

Web-сайт: www.vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» августа 2022 г. № 2140

Лист № 1 Регистрационный № 86615-22 Всего листов 38

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы портативные AVIS

Назначение средства измерений

Газоанализаторы портативные AVIS (далее - газоанализаторы) предназначены для измерения объемной доли, массовой концентрации и довзрывных концентраций, а также передачи информации о содержании горючих газов и паров горючих жидкостей (в том числе газов, образованных в результате испарения горючих жидкостей таких как нефть, керосин, бензин, дизельное топливо), токсичных газов и кислорода в воздухе рабочей зоны, технологических газовых средах, промышленных помещений и открытых пространств промышленных объектов, трубопроводах и воздуховодах; и подачи предупредительной сигнализации о превышении установленных пороговых значений.

Описание средства измерений

К настоящему типу средства измерений относятся газоанализаторы следующих модификаций AVIS X1, AVIS X4 - отличающихся конструкцией и количеством сенсоров:

  • - AVIS X1- 1 сенсор;

  • - AVIS X4 - от 1 до 3 сенсоров (одновременно измерение от 1 до 4 газов). В модификации AVIS X1 устанавливается электрохимический сенсор (EC).

В модификации AVIS X4 устанавливаются электрохимические сенсоры (EC), термокаталитический сенсор (LEL), оптический инфракрасный сенсор (IR), полупроводниковый сенсор (MEMS), фотоионизационный сенсор (PID).

Принцип действия газоанализаторов определяется типом используемого сенсора:

  • -    Термокаталитические (LEL), основанные на определении теплового эффекта реакции определяемого газа с другими веществами, протекающей при участии катализатора;

  • -    Электрохимические (EC), основанные на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента;

  • -   Оптические (IR), основанные на селективном поглощении молекулами определяемого компонента электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент;

  • -   Фотоионизационные (PID), основанные на ионизации молекул органических и неорганических веществ фотонами высокой энергии и измерении возникающего при этом тока между измерительными пластинами. В качестве источников ионизации используются криптоновая ультрафиолетовая или аргоновая лампа.

- Полупроводниковые (MEMS), основанные на определении изменения электрического сопротивления полупроводникового элемента, вызванного адсорбцией на нем молекул определяемого газа.

Газоанализаторы представляют собой автоматические портативные много- (AVIS X4) или одноканальные (AVIS X1) приборы непрерывного действия.

Конструктивно газоанализаторы состоят из электронного блока и заменяемых сенсоров, размещенных в корпусе с креплением типа «крокодил» из нержавеющей стали. Элементы питания размещены в изолированном отсеке корпуса, имеющем собственную крышку и отделенном стенками от остального внутреннего объема.

Газоанализаторы обеспечивают выполнение следующих функций:

  • - непрерывное измерение газов во воздухе и отображение измеренных значений на дисплее;

  • - диффузионный забор пробы воздуха (в отсутствии подключенного насоса);

  • -  непрерывный забор пробы воздуха при подключении ручного или моторизованного насоса на расстоянии до 30 м от места забора;

  • - автоматическую и принудительную настройку нуля;

  • - самодиагностику при включении и во время работы;

  • - измерение среднесменного значения ПДК с записью результатов во внутреннюю энергонезависимую память прибора;

  • - запись событий и измеренных значений во внутреннюю энергонезависимую память с возможностью дальнейшего анализа на ПК;

  • - передачу данных на ПК при помощи кабеля передачи данных и ИК-приемника. Кабель подключается к компьютеру через USB порт.

  • - модуль беспроводной передачи (частота 2,4 ГГ или 868 МГц по протоколам MXair, LoRaWAN, LoRa, E-WIRE) (опционально);

  • - определение геолокации GPS, ГЛОНАСС (опционально)

  • - передачу данных по Bluetooth (опционально).

Общий вид газоанализаторов с указанием места нанесения заводского номера представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится лазерной гравировкой или ударно-точечным методом на маркировочную табличку в месте, указанном на рисунке 1.

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

Место нанесения заводского номера и знака утверждения типа

Место нанесения пломбы в виде стикера-наклейки

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru
Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

Место нанесения заводского номера и знака утверждения типа

а) модификация AVIS X1

Место нанесения пломбы в виде стикера-наклейки

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

б) модификация AVIS X4

Рисунок 1 - Общий вид газоанализаторов портативных AVIS с указанием мест пломбировки, мест нанесения знака утверждения типа, заводского номера

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов. ПО выполняет следующие основные функции:

  • -   цифровая индикация содержания определяемого компонента в режиме реального времени на ЖК-дисплее газоанализатора;

  • -   многофункциональная подсветка ЖК-дисплея;

  • -   диагностика чувствительного элемента (сенсора);

  • -   подача световой, звуковой и вибросигнализации (одновременно) при достижении содержания определяемого компонента порогов срабатывания «ПОРОГ 1», «ПОРОГ 2», «ПОРОГ 3» (сигналы порогов различны по частоте, цвет светового сигнала красный);

  • -   цифровая индикация установленных порогов;

  • -   подсчет показателей STEL (предельно допустимой концентрации ПДК) и TWA (среднесменное значение предельно допустимой концентрации ПДК);

  • -   ведение и сохранение в энергонезависимой памяти архива событий. Вместимость архива до 65500 записей с перезаписью более старых событий;

  • -   обмен данными с ПК по интерфейсу USB;

  • -   индикация неисправностей/ошибок работы прибора;

  • -    индикация заряда батареи.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1. Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

AVIS X1

AVIS X4

Идентификационное наименование ПО

FW AvisX1

FW AvisX4

Номер версии (идентификационный номер) ПО, не ниже

0.01

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 2 - Основные метрологические характеристики с инфракрасным сенсором (IR)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Метан CH4

IR-CH4-100

от 0 до 4,4 % (от 0 до 100 % НКПР)

±0,22 %

(±5 % НКПР)

IR-CH4-50T

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,13 %

(±3 % НКПР)

IR-CH4-50

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 %

(±5 % НКПР)

IR-CH4-100%

от 0 до 100 %

±(0,1+0,049-X) %

IR-CH4-7000

от 0 до 7000 мг/м3

от 0 до 500 мг/м3 включ. ±50 мг/мсв.500 до 7000 мг/м3

± (0,152-X - 15,6)

Этилен C2H4

IR-C2H4-I00

от 0 до 2,3 %

(от 0 до 100 % НКПР)

±0,12 %

(±5 % НКПР)

IR-C2H4-50

0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Определяемый компонент1)

Модификация

сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Пропан C3H8

IR-C3H8-100

0 до 1,7 %

(от 0 до 100 % НКПР)

±0,085 %

(±5 % НКПР)

IR-C3H8-50T

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 %

(±3 % НКПР)

IR-C3H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 %

(±5 % НКПР)

IR-C3H8-100%

от 0 до 100 %

±(0,1+0,049-X) %

IR-C3H8-7000

от 0 до 7000 мг/м3

от 0 до 500 мг/м3 включ. ±50 мг/мсв.500 до 7000 мг/м3

± (0,152-X - 15,6)

н-бутан C4H10

IR-C4H10-100

от 0 до 1,4 % (от 0 до 100 % НКПР)

±0,07 %

(±5 % НКПР)

IR-C4H10-50

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 %

(±5 % НКПР)

1-бутен C4H8

IR-C4H8-100

от 0 до 1,6 % (от 0 до 100 % НКПР)

±0,08 %

(±5 % НКПР)

IR-C4H8-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 %

(±5 % НКПР)

2-метилпропан

(изобутан) i-C4Hio

IR-i-C4H10-100

от 0 до 1,30 % (от 0 до 100 % НКПР)

±0,065 %

(±5 % НКПР)

IR-i-C4H10-50

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 %

(±5 % НКПР)

н-пентан C5H12

IR-C5H12-100

от 0 до 1,1 % (от 0 до 100 % НКПР)

±0,055 %

(±5 % НКПР)

IR-C5H12-50

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,055 %

(±5 % НКПР)

Циклопентан С5Н10

Ж-С5Н10-100

от 0 до 1,4 % (от 0 до 100 % НКПР)

±0,07 %

(±5 % НКПР)

Ж-С5Н10-50

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±0,07 %

(±5 % НКПР)

н-гексан C6H14

IR-C6H14-100

от 0 до 1,0 %

(от 0 до 100 % НКПР)

±0,05 %

(±5 % НКПР)

IR-C6H14-50

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

Циклогексан С6Н12

Ж-С6Н12-100

от 0 до 1,0 %

(от 0 до 100 % НКПР)

±0,05 %

(±5 % НКПР)

Ж-С6Н12-50

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Этан C2H6

IR-C2H6-100

от 0 до 2,4 % (от 0 до 100 % НКПР)

±0,12 %

(±5 % НКПР)

IR-C2H6-50

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Метанол СНзОН

IR-CI hOI 1-50

от 0 до 3,0 % (от 0 до 50 % НКПР)

±0,3 %

(±5 % НКПР)

Бензол СбНб

IR-C.-J К-ИЮ

от 0 до 1,2 % (от 0 до 100 % НКПР)

±0,06 %

(±5 % НКПР)

IR-C(,I Id-50

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 %

(±5 % НКПР)

Пропилен (пропен) C3H6

Ж-С3Н6-100

от 0 до 2,0 %

(от 0 до 100 % НКПР)

±0,1 %

(±5 % НКПР)

Ж-С3Н6-50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Этанол С2Н5ОН

IR-COHOII-

48,3

от 0 до 1,5 %

(от 0 до 48,3 % НКПР)

±0,16 %

(±5 % НКПР)

н-гептан С7Н16

Ж-С7Н16-100

от 0 до 0,85%

(от 0 до 100 % НКПР)

± 0,078 % (±5 % НКПР)

Ж-С7Н16-50

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,042 %

(±5 % НКПР)

Оксид этилена С2Н4О

Ж-С2Н4О-100

от 0 до 2,6 %

(от 0 до 100 % НКПР)

±0,13 %

(±5 % НКПР)

Ж-С2Н4О-50

от 0 до 1,3 % (от 0 до 50 % НКПР)

±0,13 %

(±5 % НКПР)

Диоксид углерода

СО2

Ж-СО2-2,5

от 0 до 0,5 % включ.

±0,05 %

св. 0,5 до 2,5 %

±(0,1-X) %

Ж-СО2-5

от 0 до 2,5 % включ.

±0,25 %

св. 2,5 до 5,0 %

±(0,1-X) %

2-пропанон (ацетон) C3H6O

IR-C3H6O-50

от 0 до 1,25 % (от 0 до 50 % НКПР)

±0,13 %

(±5 % НКПР)

2-метилпропен

(изобутилен) i-C4H8

IR-i-C4H8-100

от 0 до 1,6 % (от 0 до 100 % НКПР)

±0,08 %

(±5 % НКПР)

IR-i-C4H8-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 %

(±5 % НКПР)

2-метил-1,3-бутадиен (изопрен) C5H8

IR-C5H8-100

от 0 до 1,7 % (от 0 до 100 % НКПР)

±0,085 %

(±5 % НКПР)

IR-C5H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 %

(±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Ацетилен С2Н2

Ж-С2Н2-100

от 0 до 2,30 % (от 0 до 100 % НКПР)

±0,12 %

(±5 % НКПР)

Ж-С2Н2-50

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Акрилонитрил

C3H3N

IR-C3H3N-50

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 %

(±5 % НКПР)

Метилбензол (толуол) С7Н8

Ж-С7Н8-100

от 0 до 1,0 % (от 0 до 100 % НКПР)

±0,05 %

(±5 % НКПР)

Ж-С7Н8-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

Этилбензол С8Н10

IR- С8Н10-

37,5T

от 0 до 0,3 %

(от 0 до 37,5 % НКПР)

±0,024 %

(±3 % НКПР)

н-октан С8Н18

Ж-С8Н18-50

от 0 до 0,4 %

(от 0 до 50 % НКПР)

±0,04 %

(±5 % НКПР)

Этилацетат С4Н8О2

Ж-С4Н8О2-50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Бутилацетат

С6Н12О2

Ж-С6Н12О2-25T

от 0 до 0,3 %

(от 0 до 25 % НКПР)

±0,036 %

(±3 % НКПР)

1,3-бутадиен

(дивинил) С4Н6

Ж-С4Н6-50

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±0,07 %

(±5 % НКПР)

1,2-дихлорэтан

С2Н4И2

Ж-С2Н4С12-50

от 0 до 3,1 % (от 0 до 50 % НКПР)

±0,31 %

(±5 % НКПР)

Диметилсульф ид C2H6S

IR-C2H6S-50

от 0 до 1,1 % (от 0 до 50 % НКПР)

±0,11 %

(±5 % НКПР)

1-гексен С6Н12

Ж-СбНп-50

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 %

(±5 % НКПР)

2-бутанол (втор-бутанол) sec-C4H9OH

IR-sec-

С4Н9ОН-31,2Т

от 0 до 0,5 % (от 0 до 31,2 % НКПР)

±0,051 %

(±3 % НКПР)

Винилхлорид

С2Наа

Ж-С2Н3С1-50

от 0 до 1,8 % (от 0 до 50 % НКПР)

±0,18 %

(±5 % НКПР)

Циклопропан С3Н6

Ж-С3Н6-100

от 0 до 2,4 %

(от 0 до 100 % НКПР)

±0,12 %

(±5 % НКПР)

Ж-С3Н6-50

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Диметиловый эфир

С2Н6О

Ж-С2НбО-50

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,14 %

(±5 % НКПР)

Диэтиловый эфир С4Н10О

Ж-С4Н10О-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 %

(±5 % НКПР)

Оксид пропилена С3Н6О

П<-С4 1(,О-50

от 0 до 0,95 % (от 0 до 50 % НКПР)

±0,095 %

(±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Хлорбензол C6H5CI

IR-C6H5CI-

38,4T

от 0 до 0,5 % (от 0 до 38,4 % НКПР)

±0,039 %

(±3 % НКПР)

2-бутанон (метилэтилкетон) C4H8O

IR-C4H8O-50

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,075 %

(±5 % НКПР)

2-метил-2-пропанол (трет-бутанол) tert-С4Н9ОН

IR-tert-

С4Н9ОН-50

от 0 до 0,9 %

(от 0 до 50 % НКПР)

±0,09 %

(±5 % НКПР)

2-метокси-2-метилпропан (метилтретбутилов ый эфир) tert-

С5Н12О

IR-tert-

С5Н12О-50

от 0 до 0,8 %

(от 0 до 50 % НКПР)

±0,08 %

(±5 % НКПР)

1,4-диметилбензол (n-КСИлол) Р-С8Н10

IR-P-C8H10-

22,2T

от 0 до 0,2 %

(от 0 до 22,2 % НКПР)

±0,027 %

(±3 % НКПР)

1,2-диметилбензол (о-КСИлол) О-С8Н10

IR-O-C8H10-

20T

от 0 до 0,2 % (от 0 до 20 % НКПР)

±0,03 %

(±3 % НКПР)

2-пропанол (изопропанол) КэНтОИ

IR-i-C3H7OH-

50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Октен С8Н16

IR-C8H16-

33,3T

от 0 до 0,3 %

(от 0 до 33,3 % НКПР)

±0,027 %

(±3 % НКПР)

2-метилбутан (изопентан) i-CsKn

IR-i-C5H12-50

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 %

(±5 % НКПР)

Метантиол (метилмеркаптан)

СНэБН

IR-CH3SH-50

от 0 до 2,05 % (от 0 до 50 % НКПР)

±0,21 %

(±5 % НКПР)

Этантиол (этилмеркаптан) C2H5SH

IR-C2H5SH-50

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 %

(±5 % НКПР)

Ацетонитрил C2H3N

IR-C2H3N-50

от 0 до 1,5 % (от 0 до 50 % НКПР)

±0,15 %

(±5 % НКПР)

Диметилдисульфид

C2H6S2

IR-C2H6S2-50

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,055 %

(±5 % НКПР)

Бензин4)5)

IR-CH-ПН -50

от 0 до 50 % НКПР

±5 % НКПР

Дизельное топливо4)6)

IR-CH-ПН -50

от 0 до 50 % НКПР

±5 % НКПР

Керосин4)7)

IR-CH-ПН -50

от 0 до 50 % НКПР

±5 % НКПР

Уайт-спирит4)8)

IR-CH-ПН -50

от 0 до 50 % НКПР

±5 % НКПР

Окончание таблицы 2

Определяемый компонент1)

Модификация сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Сумма углеводородов

С210 (поверочный компонент метан)

IR-C2C10CH4-

100

от 0 до 4,4 % (от 0 до 100 % НКПР)

±0,22 %

(±5 % НКПР)

IR-C2C10CH4-

50

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 %

(±5 % НКПР)

IR- C2C10CH4-3000

от 0 до 3000 мг/м3

от 0 до 500 мг/м3 включ. ±50 мг/мсв.500 до 3000 мг/м3

± (0,152-X - 15,6)

Сумма углеводородов

С210 (поверочный компонент пропан)

IR-C2C10C3H8-

100

от 0 до 1,7 % (от 0 до 100 % НКПР)

±0,085%

(±5 % НКПР)

IR- C2C10C3H8-

50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 %

(±5 % НКПР)

IR- C2C10C3H8-3000

от 0 до 3000 мг/м3

от 0 до 500 мг/м3 включ. ±50 мг/мсв.500 до 3000 мг/м3

± (0,152-X - 15,6)

  • 1) - Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяются в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009;

  • 2) - Диапазон показаний соответствует диапазону от 0 до 100 % НКПР или диапазону измерений в зависимости от заказа;

  • 3) - Значения НКПР для горючих газов и паров в соответствии с ГОСТ Р МЭК 31610.20-1-2020;

  • 4) - пары нефтепродуктов являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор;

  • 5) - Пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002;

  • 6) - Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013, ГОСТ 523682005;

  • 7) - Пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86;

  • 8) - Уайт-спирит по ГОСТ Р 52368-2005;

X - Содержание определяемого компонента в поверочной газовой смеси, % (мг/м3).

Таблица 3 - Основные метрологические характеристики с термокаталитическим сенсором (LEL)*

Определяемый компонент1)

Модификация сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Метан CH4

LEL-CH4-50T

от 0 до 2,2 %

(от 0 до 50 % НКПР)

±0,13 %

(±3 % НКПР)

LEL-CH4-50

от 0 до 2,2 %

(от 0 до 50 % НКПР)

±0,22 %

(±5 % НКПР)

LEL-CH4-7000

от 0 до 7000 мг/м3

от 0 до 500 мг/м3 включ. ±50 мг/мсв.500 до 7000 мг/м3

± (0,152-X - 15,6)

Этилен C2H4

LEL -C2H4-

50Т

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,069 %

(±3 % НКПР)

LEL -C2H4-50

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Пропан C3H8

LEL -C3H8-

50Т

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 %

(±3 % НКПР)

LEL -C3H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 %

(±5 % НКПР)

LEL- C3H8-

7000

от 0 до 7000 мг/м3

от 0 до 500 мг/м3 включ. ±50 мг/мсв.500 до 7000мг/м3

± (0,152-X - 15,6)

н-бутан C4H10

LEL -C4H10-

50Т

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,042 %

(±3 % НКПР)

LEL -C4H10-50

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 %

(±5 % НКПР)

1-бутен C4H8

LEL -C4H8-

50Т

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,048 %

(±3 % НКПР)

LEL-C4H8-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 %

(±5 % НКПР)

2-метилпропан

(изобутан) i-C4H10

LEL -i-C4H10-

50Т

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,039 %

(±3 % НКПР)

LEL -i-C4H10-

50

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 %

(±5 % НКПР)

н-пентан C5H12

LEL -C5H12-50Т

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,033 %

(±3 % НКПР)

LEL -C5H12-50

от 0 до0,55 % (от 0 до 50 % НКПР)

±0,055 %

(±5 % НКПР)

Циклопентан С5Н10

LEL -С5Н10-

50Т

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±0,042 %

(±3 % НКПР)

LEL -С5Н10-50

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±0,07 %

(±5 % НКПР)

Определяемый компонент1)

Модификация

сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

н-гексан СбН14

LEL -C6H14-

50Т

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,03 %

(±3 % НКПР)

LEL -C6H14-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

Циклогексан СбН12

LEL -С6Н12-

50Т

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,03 %

(±3 % НКПР)

LEL -С6Н12-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

Этан C2H6

LEL -C2H6-

50Т

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,072 %

(±3 % НКПР)

LEL -C2H6-50

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Метанол СНзOH

LEL -С1 HOI I-

50Т

от 0 до 3,0 %

(от 0 до 50 % НКПР)

±0,18 % (±3 % НКПР)

LEL -CH3OH-

50

от 0 до 3,0 %

(от 0 до 50 % НКПР)

±0,3 %

(±5 % НКПР)

Бензол С6Н6

LEL -СбНб-

50Т

от 0 до 0,6 %

(от 0 до 50 % НКПР)

±0,036 %

(±3 % НКПР)

LEL -СбНб-50

от 0 до 0,6 %

(от 0 до 50 % НКПР)

±0,06 %

(±5 % НКПР)

Пропилен (пропен) C3H6

LEL -С3Н6-

50Т

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,06 %

(±3 % НКПР)

LEL -СзНб-50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Этанол С2Н5ОН

LEL -С2Н5ОН-

48,3Т

от 0 до 1,50 % (от 0 до 48,3 % НКПР)

±0,093 %

(±3 % НКПР)

LEL -С2Н5ОН-

48,3

от 0 до 1,50 % (от 0 до 48,3 % НКПР)

±0,16 %

(±5 % НКПР)

н-гептан С7Н16

LEL -С7Н16-

50Т

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,025 %

(±3 % НКПР)

LEL -С7Н16-50

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,042 %

(±5 % НКПР)

Оксид этилена С2Н4О

LEL -С2Н4О-

50Т

от 0 до 1,3 % (от 0 до 50 % НКПР)

±0,078 %

(±3 % НКПР)

LEL -С2Н4О-

50

от 0 до 1,3 % (от 0 до 50 % НКПР)

±0,13 %

(±5 % НКПР)

2-пропанон (ацетон) C3H6O

LEL -C3H6O-

50Т

от 0 до 1,25 % (от 0 до 50 % НКПР)

±0,075 %

(±3 % НКПР)

LEL -C3H6O-

50

от 0 до 1,25 % (от 0 до 50 % НКПР)

±0,13 %

(±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Водород Н2

LEL -Н2-50Т

от 0 до 2,0 % (от 0 до 50 % НКПР)

±0,12 %

(±3 % НКПР)

LEL -Н2-50

от 0 до 2,0 % (от 0 до 50 % НКПР)

±0,2 %

(±5 % НКПР)

2-метилпропен

(изобутилен) i-C4H8

LEL -i-C4H8-

50Т

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,048 %

(±3 % НКПР)

LEL -i-C4H8-

50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 %

(±5 % НКПР)

2-метил-1,3-бутадиен (изопрен) C5H8

LEL -C5H8-

50Т

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 %

(±3 % НКПР)

LEL -C5H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 %

(±5 % НКПР)

Ацетилен С2Н2

LEL -С2Н2-

50Т

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,069 %

(±3 % НКПР)

LEL -С2Н2-50

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Акрилонитрил

C3H3N

LEL -C3H3N-

50Т

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,084 %

(±3 % НКПР)

LEL -C3H3N-

50

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 %

(±5 % НКПР)

Метилбензол (толуол) С7Н8

LEL -С7Н8-

50Т

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,03 %

(±3 % НКПР)

LEL -С7Н8-50

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

Этилбензол С8Н10

LEL- С8Н10-

37,5T

от 0 до 0,3 % (от 0 до 37,5 % НКПР)

±0,024 %

(±3 % НКПР)

н-октан С8Н18

LEL -С8Н18-

50Т

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,024 %

(±3 % НКПР)

LEL -С8Н18-50

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,04 %

(±5 % НКПР)

Этилацетат С4Н8О2

LEL -С4Н8О2-50Т

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,06 %

(±3 % НКПР)

LEL -С4Н8О2-

50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Метилацетат

С3Н6О2

LEL -С3Н6О2-50Т

от 0 до 1,55 % (от 0 до 50 % НКПР)

±0,093 %

(±3 % НКПР)

LEL -С3Н6О2-

50

от 0 до 1,55 % (от 0 до 50 % НКПР)

±0,16 %

(±5 % НКПР)

Бутилацетат

С6Н12О2

LEL-С6Н12О2-

25T

от 0 до 0,3 %

(от 0 до 25 % НКПР)

±0,036 %

(±3 % НКПР)

Определяемый компонент1)

Модификация

сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

1,3-бутадиен

(дивинил) С4Н5

LEL -С4Н6-

50Т

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,042 %

(±3 % НКПР)

LEL -С4Н6-50

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 %

(±5 % НКПР)

1,2-дихлорэтан

C2H4CI2

LEL -С^ек-

50Т

от 0 до 3,1 % (от 0 до 50 % НКПР)

±0,19 %

(±3 % НКПР)

LEL -С2Н2-

50

от 0 до 3,1 % (от 0 до 50 % НКПР)

±0,31 %

(±5 % НКПР)

Диметилсульф ид C2H6S

LEL - C2H6S-50Т

от 0 до 1,1 % (от 0 до 50 % НКПР)

±0,066 %

(±3 % НКПР)

LEL - C2H6S-

50

от 0 до 1,1 % (от 0 до 50 % НКПР)

±0,11 %

(±5 % НКПР)

1-гексен С6Н12

LEL -С6Н12-50Т

от 0 до 0,6 %

(от 0 до 50 % НКПР)

±0,036 %

(±3 % НКПР)

LEL -С6Н12-50

от 0 до 0,6 %

(от 0 до 50 % НКПР)

±0,06 %

(±5 % НКПР)

2-бутанол (вторбутанол) sec-C4H9OH

LEL-sec-

С4H9ОH-31,2T

от 0 до 0,5 % (от 0 до 31,2 % НКПР)

±0,051 %

(±3 % НКПР)

Винилхлорид

С2Нэа

LEL -С2Н3И-50Т

от 0 до 1,8 % (от 0 до 50 % НКПР)

±0,11 %

(±3 % НКПР)

LEL -С2Н3И-

50

от 0 до 1,8 % (от 0 до 50 % НКПР)

±0,18 %

(±5 % НКПР)

Циклопропан С3Н6

LEL -С3Н6-

50Т

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,072 %

(±3 % НКПР)

LEL -С3Н6-50

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Диметиловый эфир

С2Н6О

LEL -С2Н6О-

50Т

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,081 %

(±3 % НКПР)

LEL -С2Н6О-

50

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,14 %

(±5 % НКПР)

Диэтиловый эфир С4Н10О

LEL -С4Н10О-50Т

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 %

(±3 % НКПР)

LEL -С4Н10О-

50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 %

(±5 % НКПР)

Оксид пропилена С3Н6О

LEL-СзH6О-

50Т

от 0 до 0,95 % (от 0 до 50 % НКПР)

±0,057 %

(±3 % НКПР)

LEL-СзH6О-50

от 0 до 0,95 % (от 0 до 50 % НКПР)

±0,095 %

(±5 % НКПР)

Хлорбензол C6H5Q

LEL^ftCl-

38,4T

от 0 до 0,5 % (от 0 до 38,4 % НКПР)

±0,039 %

(±3 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

2-бутанон (метилэтилкетон) C4H8O

LEL-C4H8O-

50Т

от 0 до 0,75 % (от 0 до 50 % HKnP)

±0,045 %

(±3 % HKnP)

LEL-C4H8O-50

от 0 до 0,75 % (от 0 до 50 % HKnP)

±0,075 %

(±5 % HKnP)

2-метил- 2-пропанол (третбутанол) tert-С4Н9ОH

LEL-tert-

С4Н9ОН-50Т

от 0 до 0,9 % (от 0 до 50 % HKnP)

±0,054 %

(±3 % HKnP)

LEL-tert-

С4Н9ОН-50

от 0 до 0,9 % (от 0 до 50 % HKnP)

±0,09 %

(±5 % HKnP)

2-метокси- 2-метилпропан (метилтретбутилов ый эфир) tert-С5Н12О

LEL-tert-

С5Н12О-50Т

от 0 до 0,8 % (от 0 до 50 % HKnP)

±0,048 %

(±3 % HKnP)

LEL-tert-

С5Н12О-50

от 0 до 0,8 % (от 0 до 50 % HKnP)

±0,08 %

(±5 % HKnP)

1,4-диметилбензол (п-ксилол) P-C8H10

LEL-P-C8H10-

22,2T

от 0 до 0,2 % (от 0 до 22,2 % HKnP)

±0,027 %

(±3 % HKnP)

1,2-диметилбензол (о-ксилол) O-C8H10

LEL-O-C8H10-

20T

от 0 до 0,2 % (от 0 до 20 % HKnP)

±0,03 %

(±3 % HKnP)

2-пропанол (изопропанол) i-С3Н7ОН

LEL-i-

С3Н7ОН-50

от 0 до 1,0 % (от 0 до 50 % HKnP)

±0,1 %

(±5 % HKnP)

Аммиак NH3

LEL-NH3-50T

от 0 до 7,5 %

(от 0 до 50 % HKnP)

±0,45 %

(±3 % HKnP)

LEL-NH3-50

от 0 до 7,5 %

(от 0 до 50 % HKnP)

±0,75 %

(±5 % HKnP)

Октен С8Н16

LEL-C8H16-

33,3T

от 0 до 0,3 %

(от 0 до 33,3 % HKnP)

±0,027 %

(±3 % HKnP)

2-метилбутан (изопентан) KC5H12

LEL-i-C5H12-

50Т

от 0 до 0,65 % (от 0 до 50 % HKnP)

±0,039 %

(±3 % HKnP)

LEL-i-C5H12-

50

от 0 до 0,65 % (от 0 до 50 % HKnP)

±0,065 %

(±5 % HKnP)

Метантиол (метилмеркаптан) CH3SH

LEL-CH3SH-

50

от 0 до 2,05 % (от 0 до 50 % HKnP)

±0,21 %

(±5 % HKnP)

Этантиол (этилмеркаптан) C2H5SH

LEL-C2H5SH-

50

от 0 до 1,4 % (от 0 до 50 % HKnP)

±0,14 %

(±5 % HKnP)

Ацетонитрил C2H3N

LEL-C2H3N-50

от 0 до 1,5 % (от 0 до 50 % HKnP)

±0,15 %

(±5 % HKnP)

Диметилдисульфид

C2H6S2

LEL-C2H6S2-

50

от 0 до 0,55 % (от 0 до 50 % HKnP)

±0,055 %

(±5 % HKnP)

Бензин4)5)

LEL-CH-nH-

50

от 0 до 50 % HKnP

±5 % HKnP

Определяемый компонент1)

Модификация

сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Дизельное топливо4)6)

LEL-CH-ПН-

50

от 0 до 50 % НКПР

±5 % НКПР

Керосин4)7)

LEL-CH-ПН-

50

от 0 до 50 % НКПР

±5 % НКПР

Уайт-спирит4)8)

LEL-CH-ПН-

50

от 0 до 50 % НКПР

±5 % НКПР

Сумма углеводородов по метану С210 (поверочный компонент метан)

LEL-

C2C10CH4-50T

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,13 %

(±3 % НКПР)

LEL-

C2C10CH4-50

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 %

(±5 % НКПР)

LEL- C2C10

CH4-3000

от 0 до 3000 мг/м3

от 0 до 500 мг/м3 включ. ±50 мг/мсв. 500 до 3000 мг/м3

± (0,152-X - 15,6)

Сумма углеводородов С210 (поверочный компонент пропан)

LEL-

C2C10C3H8-50T

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 %

(±3 % НКПР)

LEL-

C2C10C3H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 %

(±5 % НКПР)

Окончание таблицы 3

Определяемый компонент1)

Модификация сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Сумма углеводородов С210 (поверочный компонент пропан)

LEL- C2C10

C3H8-3000

от 0 до 3000 мг/м3

от 0 до 500 мг/м3 включ. ±50 мг/мсв.500 до 3000 мг/м3

± (0,152-X - 15,6)

  • 1) - Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяются в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009.

  • 2) - Диапазон показаний соответствует диапазону от 0 до 100 % НКПР или диапазону измерений в зависимости от заказа;

  • 3) - Значения НКПР для горючих газов и паров в соответствии с ГОСТ Р МЭК 31610.20-1-2020;

  • 4) - пары нефтепродуктов являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор;

  • 5) - Пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002;

  • 6) - Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013, ГОСТ 523682005;

  • 7) - Пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86;

  • 8) - Уайт-спирит по ГОСТ Р 52368-2005;

X - Содержание определяемого компонента в поверочной газовой смеси, мг/м3.

Таблица 4 - Основные метрологические характеристики с электрохимическим сенсором

(ЕС)

Определяемый компонент^

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой

3

концентрации

), мг/м3

привед енной к

ВПИ

относите льной

1

2

3

4

5

6

Сероводород

H2S

EC-H2S-7,1

от 0 до 7,1млн-1

от 0 до 10,0 включ.

±10

-

EC-H2S-20

от 0 до 10 млн-1

включ.

от 0 до 14,2 включ.

±10

-

св. 10 до 20 млн-1

св. 14,2 до

28,4

-

±10

Определяемый компонент^

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой

3

концентрации

), мг/м3

привед енной к

ВПИ

относите льной

1

2

3

4

5

6

Сероводород

H2S

EC-H2S-50

от 0 до 5 млн-1

включ.

от 0 до 7,1 включ.

±15

-

св. 5 до 50млн-1

св. 7,1 до 71

-

±15

EC-H2S-100

от 0 до 10 млн-1

включ.

от 0 до 14,2 включ.

±10

-

св. 10 до 100 млн-1

св. 14,2 до 142

-

±10

EC-H2S-200

от 0 до 20 млн-1

включ.

от 0 до 28,4 включ.

±15

-

св. 20 до 200млн-1

св. 28,4 до 284

-

±15

EC-H2S-2000

от 0 до 200 млн-

1 включ.

от 0 до 284 включ.

±15

-

св. 200 до 2000 млн-1

св. 284 до

2840

-

±15

Оксид этилена C2H4O

EC-C2H4O-20

от 0 до 5 млн-1

включ.

от 0 до 9,15 включ.

±20

-

св. 5 до 20млн-1

св. 9,15 до

36,6

-

±20

Хлористый водород HCL

EC-HCL-30

от 0 до 3 млн-1

включ.

от 0 до 4,56 включ.

±20

-

св. 3 до 30млн-1

св. 4,56 до

45,6

-

±20

Фтористый водород HF

EC-HF-5

от 0 до 0,1млн-1 включ.

от 0 до 0,08 включ.

±20

-

св. 0,1 до 5 млн-

1

св. 0,08 до

4,15

-

±20

EC-HF-10

от 0 до 1 млн-1

включ.

от 0 до 0,8 включ.

±20

-

св. 1 до 10млн-1

св. 0,8 до 8,3

-

±20

Озон O3

EC-O3-0,25

от 0 до 0,05 млн-1 включ.

от 0 до 0,1 включ.

±20

-

св. 0,05 до 0,25 млн-1

св. 0,1 до 0,5

-

±20

Моносилан (силан) SiH4

EC-SiH4-50

от 0 до 10 млн-1

включ.

от 0 до 13,4 включ.

±20

-

св. 10 до 50 млн-1

св. 13,4 до 67

-

±20

Определяемый компонент^

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации

3), мг/м3

привед енной к

ВПИ

относите льной

1

2

3

4

5

6

Оксид азота NO

EC-NO-50

от 0 до 5 млн-1

включ.

от 0 до 6,25 включ.

±20

-

св. 5 до 50млн-1

св. 6,25 до

62,5

-

±20

EC-NO-250

от 0 до 50 млн-1

включ.

от 0 до 62,5 включ.

±20

-

св. 50 до 250 млн-1

св. 62,5 до

312,5

-

±20

Диоксид азота

NO2

EC-NO2-20

от 0 до 1 млн-1

включ.

от 0 до 1,91 включ.

±20

-

св. 1 до 20млн-1

св. 1,91 до

38,2

-

±20

Аммиак NH3

EC-NH3-100

от 0 до 10 млн-1

включ.

от 0 до 7,1 включ.

±20

-

св. 10 до 100 млн-1

св. 7,1 до 71

-

±20

EC-NH3-500

от 0 до 30 млн-1

включ.

от 0 до 21,3 включ.

±20

-

св. 30 до 500 млн-1

св. 21,3 до 355

-

±20

EC-NH3-1000

от 0 до 100 млн-

1 включ.

от 0 до 71 включ.

±20

-

св. 100 до 1000 млн-1

св. 71 до 710

-

±20

Цианистый водород HCN

EC-HCN-10

от 0 до 0,5млн-1 включ.

от 0 до 0,56 включ.

±15

-

св. 0,5 до 10 млн-1

св. 0,56 до

11,2

-

±15

EC-HCN-15

от 0 до 1 млн-1

включ.

от 0 до 1,12 включ.

±15

-

св. 1 до 15млн-1

св. 1,12 до

16,8

-

±15

EC-HCN-30

от 0 до 5 млн-1

включ.

от 0 до 5,6 включ.

±15

-

св. 5 до 30млн-1

св. 5,6 до 33,6

-

±15

EC-HCN-100

от 0 до 10 млн-1

включ.

от 0 до 11,2 включ.

±15

-

св. 10 до 100 млн-1

св. 11,2 до 112

-

±15

Определяемый компонент^

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации

3), мг/м3

привед енной к

ВПИ

относите льной

1

2

3

4

5

6

Оксид углерода

CO

EC-CO-200

от 0 до 15 млн-1

включ.

от 0 до 17,4 включ.

±20

-

св. 15 до 200 млн-1

св. 17,4 до 232

-

±20

EC-CO-500

от 0 до 15 млн-1

включ.

от 0 до 17,4 включ.

±20

-

св. 15 до 500 млн-1

св. 17,4 до 580

-

±20

EC-CO-5000

от 0 до 1000 млн-1 включ.

от 0 до 1160 включ.

±20

-

св. 1000 до 5000 млн-1

св. 1160 до

5800

-

±20

Диоксид серы SO2

EC-SO2-5

от 0 до 1 млн-1

включ.

от 0 до 2,66 включ.

±20

-

св. 1 до 5 млн-1

св. 2,66 до

13,3

-

±20

EC-SO2-20

от 0 до 5 млн-1

включ.

от 0 до 13,3 включ.

±20

-

св. 5 до 20млн-1

св. 13,3 до

53,2

-

±20

EC-SO2-50

от 0 до 10 млн-1

включ.

от 0 до 26,6 включ.

±20

-

св. 10 до 50 млн-1

св. 26,6 до 133

-

±20

EC-SO2-100

от 0 до 10 млн-1

включ.

от 0 до 26,6 включ.

±20

-

св. 10 до 100 млн-1

св. 26,6 до 266

-

±20

EC-SO2-2000

от 0 до 100 млн-

1 включ.

от 0 до 266 включ.

±20

-

св. 100 до 2000 млн-1

св. 266 до

5320

-

±20

Хлор Cl2

EC-Cl2-5

от 0 до 0,3млн-1

включ.

от 0 до 0,88 включ.

±20

-

св. 0,3 до 5 млн-

1

св. 0,88 до

14,75

-

±20

EC-Cl2-20

от 0 до 5 млн-1

включ.

от 0 до 14,7 включ.

±20

-

св. 5 до 20млн-1

св. 14,7 до 59

-

±20

Определяемый компонент^

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой

3

концентрации ), мг/м3

привед енной к

ВПИ

относите льной

1

2

3

4

5

6

Кислород О2

EC-O2-30

от 0 до 10 % включ.

-

±5

-

св. 10 до 30 %

-

-

±5

EC-O2-100

от 0 до 100 %

-

±1

-

Водород Н2

EC-H2-1000

от 0 до 100 млн-

1 включ.

от 0 до 8,0 включ.

±10

-

св. 100 до 1000 млн-1

св. 8,0 до 80,0

-

±10

EC-H2-10000

от 0 до 1000 млн-1 включ.

от 0 до 80,0 включ.

±10

-

св. 1000 до 10000 млн-1

св. 80,0 до 800

-

±10

Формальдегид

СН2О

EC-СН2О-10

от 0 до 0,4млн-1 включ.

от 0 до 0,5 включ.

±20

-

св. 0,4 до 10 млн-1

св. 0,5 до 12,5

-

±20

Несимметричн ый диметилгидрази н С2Н№

БО-СЖ^-С^

от 0 до 0,12 млн-1 включ.

от 0 до 0,3 включ.

±20

-

св. 0,12 до 0,5 млн-1

св. 0,3 до 1,24

-

±20

Метанол

CH3OH

EC-CH3OH-20

от 0 до 5 млн-1

включ.

от 0 до 6,65 включ.

±20

-

св. 5 до 20млн-1

св. 6,65 до

26,6

-

±20

EC-CH3OH-50

от 0 до 5 млн-1

включ.

от 0 до 6,65 включ.

±20

-

св. 5 до 50млн-1

св. 6,65 до

66,5

-

±20

EC-CH3OH-200

от 0 до 20 млн-1

включ.

от 0 до 26,6 включ.

±20

-

св. 20 до 200млн-1

св. 26,6 до

266,0

-

±20

EC-CH3OH-

1000

от 0 до 100 млн-

1 включ.

от 0 до 133,0 включ.

±20

-

св. 100 до 1000 млн-1

св. 133,0 до

1330

-

±20

Определяемый компонент^

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации

3), мг/м3

привед енной к

ВПИ

относите льной

1

2

3

4

5

6

Этантиол (этилмеркаптан

) С2Н5SH

EC-C2H5SH-4

от 0 до 0,4млн-1 включ.

от 0 до 1 включ.

±20

-

св. 0,4 до 4 млн-

1

св. 1 до 10

-

±20

Метантиол (метилмеркапта н) CH3SH

EC-CH3SH-4

от 0 до 0,4млн-1 включ.

от 0 до 0,8 включ.

±20

-

св. 0,4 до 4 млн-

1

св. 0,8 до 8

-

±20

Карбонилхлорид

(фосген) COCI2

EC-COCI2-I

от 0 до 0,1 млн-1 включ.

от 0 до 0,41 включ.

±20

-

св. 0,1 до 1 млн-1

св.0,41 до 4,11

-

±20

Фтор F2

EC-F2-I

от 0 до 0,1 млн-1 включ.

от 0 до 0,16 включ.

±20

-

св. 0,1 до 1 млн-1

св.0,16 до 1,58

-

±20

Фосфин PH3

ЕС-РНз-1

от 0 до 0,1 млн-1 включ.

от 0 до 0,14 включ.

±20

-

св. 0,1 до 1 млн-1

св. 0,14 до 1,41

-

±20

ЕС-РНз-10

от 0 до 1 млн-1

включ.

от 0 до 1,41 включ.

±20

-

св. 1 до 10 млн-1

св.1,41 до 14,1

-

±20

Арсин AsH3

EC-AsH3-1

от 0 до 0,1 млн-1 включ.

от 0 до 0,32 включ.

±20

-

св. 0,1 до 1 млн-1

св.0,32 до 3,24

-

±20

Уксусная кислота C2H4O2

EC-C2H4O2-IO

от 0 до 2 млн-1 включ.

от 0 до 5 включ.

±20

-

св. 2 до 10млн-1

св. 5 до 25

-

±20

ЕС-С2Н4О2-ЗО

от 0 до 5 млн-1 включ.

от 0 до 12,5 включ.

±20

-

св. 5 до 30млн-1

св.12,5 до 75,0

-

±20

Окончание таблицы 4

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой

3

концентрации

), мг/м3

привед енной к

ВПИ

относите льной

1

2

3

4

5

6

Г идразин N2H4

EC-N2H4-2

от 0 до 0,2 млн-1 включ.

от 0 до 0,26 включ.

±20

-

св. 0,2 до 2 млн-

1

св. 0,26 до

2,66

-

±20

  • 1) - Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяются в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009.

  • 2) - Диапазон показаний выходных сигналов соответствует диапазону измерений. В зависимости от заказа диапазон показаний может быть изменен, как при производстве, так и пользователем при помощи программного обеспечения (поставляется по заказу). Диапазон показаний не может быть меньше диапазона измерений.

  • 3) - Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: C=X^M/Vm, где С - массовая концентрация компонента, мг/м3; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя -воздуха, равный 24,06, при условиях (20 С и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль.

Таблица 5 - Основные метрологические характеристики с фотоионизационным сенсором IPID)

Определяемый компонент^

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3), мг/м3

привед енной к

ВПИ

относи тельно й

1

2

3

4

5

6

Винилхлорид

C2H3C1

PID-C2H3CI-10

от 0 до 1,9 включ.

от 0 до 5 включ.

±20

-

св. 1,9 до 10

св. 5 до 26

-

±20

PID-C2H3CI-100

от 0 до 10 включ.

от 0 до 26 включ.

±20

-

св. 10 до 100

св. 26 до 260

-

±20

PID-C2H3CI-500

от 0 до 100 включ.

от 0 до 260 включ.

±20

-

св. 100 до 500

св. 260 до 1300

-

±20

Определяемый компонент^

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3), мг/м3

привед енной к

ВПИ

относи тельно й

1

2

3

4

5

6

Бензол СбНб

PID-C6H6-10

от 0 до 4,6 включ.

от 0 до 15 включ.

±20

-

св. 4,6 до 10

св. 15 до 32,5

-

±20

PID-C6H6-100

от 0 до 10 включ.

от 0 до 32,5 включ.

±20

-

св. 10 до 100

св. 32,5 до 325

-

±20

PID-C6H6-500

от 0 до 100 включ.

от 0 до 325 включ.

±20

-

св. 100 до 500

св. 325 до 1625

-

±20

Этилбензол

C8H10

PID-C8H10-100

от 0 до 10 включ.

от 0 до 44,1 включ.

± 15

-

св. 10 до 100

св. 44,1 до 441

-

± 15

PID-C8H10-500

от 0 до 100 включ.

от 0 до 441 включ.

± 15

-

св. 100 до 500

св. 441 до 2205

-

± 15

Фенилэтилен (стирол) (винилбензол) C8H8

PID-C8H8-40

от 0 до 6,9 включ.

от 0 до 29,9 включ.

±20

-

св. 6,9 до 40

св. 29,9 до 173,2

-

±20

PID-C8H8-500

от 0 до 100 включ.

от 0 до 433 включ.

±20

-

св. 100 до 500

св. 433 до 2165

-

±20

н-пропилацетат

C5H10O2

PID-C5H10O2-

100

от 0 до 30 включ.

от 0 до 127,5 включ.

±20

-

св. 30 до 100

св. 127,5 до 425

-

±20

Эпихлоргидрин

CsHsdO

PID-C3H5ClO-

10

от 0 до 2 включ.

от 0 до 7,7 включ.

±20

-

св. 2 до 10

св. 7,7 до 38,5

-

±20

Хлористый бензил C7H7Q

PID-C7H7Cl-10

от 0 до 2 включ.

от 0 до 10,5 включ.

±20

-

св. 2 до 10

св. 10,5 до 52,67

-

±20

Фурфуриловый спирт C5H6O2

PID-C5H6O2-10

от 0 до 2 включ.

от 0 до 8,6 включ.

±20

-

св. 2 до 10

св. 8,6 до 40,8

-

±20

Этанол C2H5OH

PID-C2H5OH-

2000

от 0 до 500 включ.

от 0 до 960 включ.

± 15

-

св. 500 до 2000

св. 960 до 3840

-

± 15

Определяемый компонент^

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3), мг/м3

привед енной к

ВПИ

относи тельно й

1

2

3

4

5

6

Моноэтанолами н (2-аминоэтанол) C2H7NO

PID-C2H7NO-3

от 0 до 0,2

включ.

от 0 до 0,5 включ.

± 20

-

св. 0,2 до 3

св. 0,5 до 7,6

-

± 20

PID-C2H7NO-10

от 0 до 2 включ.

от 0 до 5,1 включ.

± 20

-

св. 2 до 10

св. 5,1 до 25,4

-

± 20

Формальдегид

СН2О

PID-CH2O-10

от 0 до 0,4 включ.

от 0 до 0,5 включ.

± 20

-

св. 0,4 до 10

св. 0,5 до 12,5

-

± 20

2-пропанол (изопропанол) ьСэ^ОН

PID-i-C3H7OH-

10

от 0 до 4 включ.

от 0 до 10 включ.

± 20

-

св. 4 до 10

св. 10 до 25

-

± 20

PID-i-C3H7OH-

100

от 0 до 20 включ.

от 0 до 50 включ.

± 20

-

св. 20 до 100

св. 50 до 250

-

± 20

Уксусная кислота C2H4O2

PID-C2H4O2-10

от 0 до 2 включ.

от 0 до 5 включ.

± 20

-

св. 2 до 10

св. 5 до 25

-

± 20

PID-C2H4O2-100

от 0 до 100

от 0 до 250

±20

-

2-метилпропен (изобутилен) (ЛОС по изобутилену) i-C4H8

PID-i-C4H8-10

от 0 до 2 включ.

от 0 до 4,6 включ.

±20

-

св. 2 до 10

св. 4,6 до 23,3

-

±20

PID-i-C4H8-100

от 0 до 10 включ.

от 0 до 23,3 включ.

±20

-

св. 10 до 100

св. 23,3 до 233

-

±20

PID-i-C4H8-1000

от 0 до 100 включ.

от 0 до 233 включ.

±15

-

св. 100 до 1000

св. 233 до 2330

-

±15

PID-i-C4H8-6000

от 0 до 500 включ.

от 0 до 1165 включ.

±15

-

св. 500 до 6000

св. 1165 до

13980

-

±15

Определяемый компонент^

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3), мг/м3

привед енной к

ВПИ

относи тельно й

1

2

3

4

5

6

1-бутанол

C4H9OH

PID-C4H9OH-10

от 0 до 3,2 включ.

от 0 до 9,9 включ.

±20

-

св. 3,2 до 10

св. 9,9 до 30,8

-

±20

PID-C4H9OH-40

от 0 до 9,7 включ.

от 0 до 29,9 включ.

±20

-

св. 9,7 до 40

св. 29,9 до 123,3

-

±20

Диэтиламин

C4H11N

PID-C4H11N-10

от 0 до 3 включ.

от 0 до 9,1 включ.

±20

-

св. 3 до 10

св. 9,1 до 30,4

-

±20

PID-C4H11N-40

от 0 до 9,8 включ.

от 0 до 29,8 включ.

±20

-

св. 9,8 до 40

св. 29,8 до 121,6

-

±20

Метанол

CH3OH

PID-CH3OH-10

от 0 до 3,75 включ.

от 0 до 4,98 включ.

±15

-

св. 3,75 до 10

св. 4,98 до 13,3

-

±15

PID-CH3OH-40

от 0 до 11,2 включ.

от 0 до 14,9 включ.

±15

-

св. 11,2 до 40

св. 14,9 до 53,2

-

±15

Метилбензол (толуол) C7H8

PID-C7H8-40

от 0 до 13 включ.

от 0 до 49,8 включ.

±15

-

св. 13 до 40

св. 49,8 до 153,3

-

±15

PID-C7H8-100

от 0 до 13 включ.

от 0 до 49,8 включ.

±15

-

св. 13 до 100

св. 49,8 до 383

-

±15

Фенол C6H5OH

PID-C6H5OH-3

от 0 до 0,25 включ.

от 0 до 0,98 включ.

±20

-

св. 0,25 до 3

св. 0,98 до 11,74

-

±20

PID-C6H5OH-10

от 0 до 2 включ.

от 0 до 7,8 включ.

±20

-

св. 2 до 10

св. 7,8 до 39,1

-

±20

1,3-

диметилбензол (м-ксилол) m-C8H10

PID-m-C8H10-

100

от 0 до 10 включ.

от 0 до 44,2 включ.

±15

-

св. 10 до 100

св. 44,2 до 442

-

±15

Определяемый компонент^

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3), мг/м3

привед енной к

ВПИ

относи тельно й

1

2

3

4

5

6

1,2-

диметилбензол (о-ксилол) o-C8H10

PID-O-C8H10-

100

от 0 до 10 включ.

от 0 до 44,2 включ.

±15

-

св. 10 до 100

св. 44,2 до 442

-

±15

1,4-

диметилбензол (п-ксилол) p-C8H10

PID-p-C8H10-

100

от 0 до 10 включ.

от 0 до 44,2 включ.

±15

-

св. 10 до 100

св. 44,2 до 442

-

±15

Оксид этилена C2H4O

PID-C2H4O-10

от 0 до 1,65 включ.

от 0 до 3 включ.

±20

-

св. 1,65 до 10

св. 3 до 18,3

-

±20

Фосфин PH3

PID-PH3-10

от 0 до 1 включ.

от 0 до 1,4 включ.

±20

-

св. 1 до 10

св. 1,4 до 14,1

-

±20

Нафталин С10Н8

PID-C10H8-10

от 0 до 3,7 включ.

от 0 до 19,7 включ.

±20

-

св. 3,7 до 10

св. 19,7 до 53,3

-

±20

Бром ВГ2

PID-Br2-2

от 0 до 0,2 включ.

от 0 до 1,33 включ.

±20

-

св. 0,2 до 2

св. 1,33 до 13,3

-

±20

Аммиак NH3

PID-NH3-100

от 0 до 20 включ.

от 0 до 14,2 включ.

±15

-

св. 20 до 100

св. 14,2 до 71

-

±15

PID-NH3-1000

от 0 до 100 включ.

от 0 до 71 включ.

±15

-

св. 100 до 1000

св. 71 до 710

-

±15

Этантиол (этилмеркаптан) С2Н5SH

PID-C2H5SH-10

от 0 до 0,4 включ.

от 0 до 1 включ.

±20

-

св. 0,4 до 10

св. 1 до 25,8

-

±20

Метантиол (метилмеркаптан) CH3SH

PID-CH3SH-10

от 0 до 0,4 включ.

от 0 до 0,8 включ.

±20

-

св. 0,4 до 10

св. 0,8 до 20

-

±20

PID-CH3SH-20

от 0 до 2 включ.

от 0 до 4 включ.

±20

-

св. 2 до 20

св. 4 до 40

-

±20

Этилацетат

C4H8O2

PID-C4H8O2-100

от 0 до 13 включ.

от 0 до 47,6 включ.

±20

-

св. 13 до 100

св. 47,6 до 366

-

±20

Определяемый компонент^

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3), мг/м3

привед енной к

ВПИ

относи тельно й

1

2

3

4

5

6

Бутилацетат

C6H12O2

PID-C6H12O2-

100

от 0 до 10 включ.

от 0 до 48,3 включ.

±20

-

св. 10 до 100

св. 48,3 до 483

-

±20

Пропилен (пропен) C3H6

PID-C3H6-300

от 0 до 50 включ.

от 0 до 93,5 включ.

±15

-

св. 50 до 300

св. 93,5 до 561

-

±15

2,3-дитиабутан (диметилдисуль фид) С2Н&

PID-С2Н6S2-2

от 0 до 0,35 включ.

от 0 до 1,37 включ.

±20

-

св. 0,35 до 2

св. 1,37 до 7,8

-

±20

PID-С2Н6S2-10

от 0 до 2 включ.

от 0 до 7,8 включ.

±20

-

св. 2 до 10

св. 7,8 до 39,2

-

±20

2,5-фурандион (малеиновый ангидрид) C4H2O3

PID-C4H2O3-3

от 0 до 0,25 включ.

от 0 до 1,02 включ.

±20

-

св. 0,25 до 3

св. 1,02 до 12,2

-

±20

PID-C4H2O3-10

от 0 до 2 включ.

от 0 до 8,16 включ.

±20

-

св. 2 до 10

св. 8,16 до 40,8

-

±20

Дисульфид углерода (сероуглерод) CS2

PID-CS2-10

от 0 до 1 включ.

от 0 до 3,17 включ.

±20

-

св. 1 до 10

св. 3,17 до 31,7

-

±20

Ацетонитрил

C2H3N

PID-C2H3N-10

от 0 до 6 включ.

от 0 до 10,2 включ.

±15

-

св. 6 до 10

св. 10,2 до 17,1

-

±15

Циклогексан

С6Н12

PID-С6Н12-100

от 0 до 20 включ.

от 0 до 70 включ.

±20

-

св. 20 до 100

св. 70 до 350

-

±20

1,3-бутадиен

(дивинил) С4Н5

PID-С4Н6-500

от 0 до 50 включ.

от 0 до 112 включ.

±20

-

св. 50 до 500

св. 112 до 1125

-

±20

н-гексан С6Н14

PID-C6H14-1000

от 0 до 84 включ.

от 0 до 301 включ.

±20

-

св. 84 до 1000

св. 301 до 3584

-

±20

Определяемый компонент^

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3), мг/м3

привед енной к

ВПИ

относи тельно й

1

2

3

4

5

6

Арсин AsH3

PID-ASH3 -3

от 0 до 0,1 включ.

от 0 до 0,32 включ.

±20

-

св. 0,1 до 3

св. 0,32 до 9,7

-

±20

Диметилсульфи д C2H6S

PID- C2H6S -100

от 0 до 20 включ.

от 0 до 51,6 включ.

±20

-

св. 20 до 100

св. 51,6 до 258

-

±20

Этилен C2H4

PID- C2H4 -300

от 0 до 20 включ.

от 0 до 23,4 включ.

±20

-

св. 20 до 300

св. 23,4 до 351

-

±20

PID- C2H4 -1800

от 0 до 100 включ.

от 0 до 117 включ.

±20

-

св. 100 до 1800

св. 117 до 2106

-

±20

Акрилонитрил

C3H3N

PID-C3H3N-10

от 0 до 0,7 включ.

от 0 до 1,45 включ.

±20

-

св. 0,7 до 10

св. 1,45 до 22,1

-

±20

Муравьиная кислота CH2O2

PID-CH2O2-10

от 0 до 0,5 включ.

от 0 до 0,96 включ.

±20

-

св. 0,5 до 10

св. 0,96 до 19,1

-

±20

н-гептан С7Н16

PID-С7Н16-500

от 0 до 50 включ.

от 0 до 208 включ.

±15

-

св. 50 до 500

св. 208 до 2084

-

±15

PID-С7Н16-2000

от 0 до 100 включ.

от 0 до 416 включ.

±15

-

св. 100 до 2000

св. 416 до 8334

-

±15

2-пропанон

(ацетон) C3H6O

PID-C3H6O-

1000

от 0 до 80 включ.

от 0 до 193 включ.

±15

-

св. 80 до 1000

св. 193 до 2415

-

±15

1,2-дихлорэтан

С^ОЬ

PID^^Ch^

от 0 до 2 включ.

от 0 до 8,23 включ.

±20

-

св. 2 до 20

св. 8,23 до 82,3

-

±20

Этилцеллозольв

(2-этоксиэтанол) С4Н10O2

PID-С4Н10O2-20

от 0 до 2 включ.

от 0 до 7,5 включ.

±20

-

св. 2 до 20

св. 7,5 до 75

-

±20

Диметиловый эфир C2H6O

PID-C2H6O-500

от 0 до 100 включ.

от 0 до 192 включ.

±15

-

св. 100 до 500

св. 192 до 958

-

±15

Окончание таблицы 5

Определяемый

компонент^

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3), мг/м3

привед енной к

ВПИ

относи тельно й

1

2

3

4

5

6

2-метилпропан (изобутан) i-C4H10

PID-i-C4H10-

1000

от 0 до 100 включ.

от 0 до 241 включ.

±15

-

св. 100 до 1000

св. 241 до 2417

-

±15

2-метил-1-пропанол (изобутанол) i-C4H9OH

PID-i-C4H9OH-20

от 0 до 3 включ.

от 0 до 9,2 включ.

±20

-

св. 3 до 20

св. 9,2 до 61,6

-

±20

Циклогексанон СбНюО

PID-C6H10O-20

от 0 до 2 включ.

от 0 до 7 включ.

±20

-

св. 2 до 20

св. 7 до 70

-

±20

2-бутанон (метилэтилкетон ) C4H8O

PID-C4H8O-500

от 0 до 60 включ.

от 0 до 180 включ.

±15

-

св. 60 до 500

св. 180 до 1500

-

±15

T етраэтилортосил икат (TEOC) C8H20O4Si

PID-C8H20O4Si-

10

от 0 до 2 включ.

от 0 до 17,3 включ.

±20

-

св. 2 до 10

св. 17,3 до 86,6

-

±20

Акролеин

C3H4O

PID- C3H4O-10

от 0 до 2 включ.

от 0 до 4,98 включ.

±20

-

св. 2 до 10

св. 4,98 до 24,9

-

±20

  • 1) - Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяются в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009;

  • 2) - Диапазон показаний выходных сигналов устанавливается равным диапазону измерений, указанному в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу);

  • 3) - Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: C=X^M/Vm, где С - массовая концентрация компонента, мг/м3; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя -воздуха, равный 24,06, при условиях (20 С и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль.

Таблица 6 - Основные метрологические характеристики с полупроводниковым сенсором (MEMS)*

Определяемый компонент1)

Модификация сенсора

Диапазон измерений объемной доли определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Водород H2

MEMS-R2-100

от 0 до 4,0 %

(от 0 до 100 % НКПР)

±0,2 %

(±5 % НКПР)

MEMS-42-50

от 0 до 2,0 %

(от 0 до 50 % НКПР)

±0,2 %

(±5 % НКПР)

MEMS-42-20%

от 0 до 20 %

±0,5 %

Метан CH4

MEMS-CH4-100

от 0 до 4,4 % (от 0 до 100 % НКПР)

±0,22 %

(±5 % НКПР)

MEMS-CH4-50Т

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,13 %

(±3 % НКПР)

MEMS-CH4-50

от 0 до 2,2 %

(от 0 до 50 % НКПР)

±0,22 %

(±5 % НКПР)

Этилен C2H4

MEMS-C2H4-100

от 0 до 2,3 %

(от 0 до 100 % НКПР)

±0,12 %

(±5 % НКПР)

MEMS-C2H4-50

0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Пропан C3H8

MEMS-C3H8-100

0 до 1,7 %

(от 0 до 100 % НКПР)

±0,085 %

(±5 % НКПР)

MEMS-CзH8-50Т

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 %

(±3 % НКПР)

MEMS-C3H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 %

(±5 % НКПР)

н-бутан C4H10

MEMS-C4H10-100

от 0 до 1,4 % (от 0 до 100 % НКПР)

±0,07 %

(±5 % НКПР)

MEMS-C4H10-50

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 %

(±5 % НКПР)

1-бутен C4H8

MEMS-C4H8-100

от 0 до 1,6 % (от 0 до 100 % НКПР)

±0,08 %

(±5 % НКПР)

MEMS-C4H8-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 %

(±5 % НКПР)

2-метилпропан

(изобутан) i-C4H10

MEMS-i-C4H10-100

от 0 до 1,30 % (от 0 до 100 % НКПР)

±0,065 %

(±5 % НКПР)

MEMS-i-C4H10-50

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 %

(±5 % НКПР)

н-пентан C5H12

MEMS-C5H12-100

от 0 до 1,1 % (от 0 до 100 % НКПР)

±0,055 %

(±5 % НКПР)

MEMS-C5H12-50

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,055 %

(±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений объемной доли определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Циклопентан С5Н10

MEMS-C5H10-100

от 0 до 1,4 % (от 0 до 100 % HKnP)

±0,07 %

(±5 % ИКПР)

MEMS-C5H10-50

от 0 до 0,7 % (от 0 до 50 % ИКПР)

±0,07 %

(±5 % ИКПР)

н-гексан СбН14

MEMS-C6H14-100

от 0 до 1,0 % (от 0 до 100 % ИКПР)

±0,05 %

(±5 % ИКПР)

MEMS-C6H14-50

от 0 до 0,5 % (от 0 до 50 % ИКПР)

±0,05 %

(±5 % ИКПР)

Циклогексан С6Н12

MEMS-C6H12-100

от 0 до 1,0 % (от 0 до 100 % ИКПР)

±0,05 %

(±5 % ИКПР)

MEMS-C6H12-50

от 0 до 0,5 %

(от 0 до 50 % ИКПР)

±0,05 %

(±5 % ИКПР)

Этан C2H6

MEMS-C2H6-100

от 0 до 2,4 %

(от 0 до 100 % ИКПР)

±0,12 %

(±5 % ИКПР)

MEMS-C2H6-50

от 0 до 1,2 % (от 0 до 50 % ИКПР)

±0,12 %

(±5 % ИКПР)

Метанол СНзOH

MEMS-CH3OH-50

от 0 до 3,0 %

(от 0 до 50 % ИКПР)

±0,3 %

(±5 % ИКПР)

Бензол С6Н6

MEMS-C6H6-100

от 0 до 1,2 % (от 0 до 100 % ИКПР)

±0,06 %

(±5 % ИКПР)

MEMS-C6H6-50

от 0 до 0,6 %

(от 0 до 50 % ИКПР)

±0,06 %

(±5 % ИКПР)

Пропилен (пропен) C3H6

MEMS-C3H6-100

от 0 до 2,0 %

(от 0 до 100 % ИКПР)

±0,1 %

(±5 % ИКПР)

MEMS-C3H6-50

от 0 до 1,0 % (от 0 до 50 % ИКПР)

±0,1 %

(±5 % ИКПР)

Этанол С2Н5ОН

MEMS-C2H5OH-483

от 0 до 1,5 % (от 0 до 48,3 % ИКПР)

±0,16 %

(±5 % ИКПР)

н-гептан С7Н16

MEMS-C7H16-100

от 0 до 0,85% (от 0 до 100 % ИКПР)

± 0,078 %

(±5 % ИКПР)

MEMS-C7H16-50

от 0 до 0,425 % (от 0 до 50 % ИКПР)

±0,042 %

(±5 % ИКПР)

Оксид этилена С2Н4О

MEMS-C2H4O-100

от 0 до 2,6 % (от 0 до 100 % ИКПР)

±0,13 %

(±5 % ИКПР)

MEMS-C2H4O-50

от 0 до 1,3 % (от 0 до 50 % ИКПР)

±0,13 %

(±5 % ИКПР)

2-пропанон (ацетон) C3H6O

MEMS-C3H6O-50

от 0 до 1,25 % (от 0 до 50 % ИКПР)

±0,13 %

(±5 % ИКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений объемной доли определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

2-метилпропен

(изобутилен) i-C4H8

MEMS-i-C4H8-100

от 0 до 1,6 % (от 0 до 100 % НКПР)

±0,08 %

(±5 % НКПР)

MEMS-i-C4H8-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 %

(±5 % НКПР)

2-метил- 1,3-бутадиен (изопрен) C5H8

MEMS-C5H8-100

от 0 до 1,7 % (от 0 до 100 % НКПР)

±0,085 %

(±5 % НКПР)

MEMS-C5H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 %

(±5 % НКПР)

Ацетилен С2Н2

MEMS-С2Н2-100

от 0 до 2,30 % (от 0 до 100 % НКПР)

±0,12 %

(±5 % НКПР)

MEMS^^^

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Акрилонитрил

C3H3N

MEMS-C3H3N-50

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 %

(±5 % НКПР)

Метилбензол (толуол) С7Н8

MEMS-С7Н8-100

от 0 до 1,0 % (от 0 до 100 % НКПР)

±0,05 %

(±5 % НКПР)

MEMS^ft^

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

Этилбензол С8Н10

MEMS- С8Н10-37,5T

от 0 до 0,3 % (от 0 до 37,5 % НКПР)

±0,024 %

(±3 % НКПР)

н-октан С8Н18

MEMS^^^

от 0 до 0,4 %

(от 0 до 50 % НКПР)

±0,04 %

(±5 % НКПР)

Этилацетат С4Н8О2

MEMS-С4Н8О2-50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Бутилацетат С6Н12О2

MEMS-С6Н12О2-25T

от 0 до 0,3 % (от 0 до 25 % НКПР)

±0,036 %

(±3 % НКПР)

1,3-бутадиен

(дивинил) С4Н6

MEMS^^^

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 %

(±5 % НКПР)

1,2-дихлорэтан С2^О2

MEMS^^Ch^

от 0 до 3,1 % (от 0 до 50 % НКПР)

±0,31 %

(±5 % НКПР)

Диметилсульф ид C2H6S

MEMS-C2H6S-50

от 0 до 1,1 % (от 0 до 50 % НКПР)

±0,11 %

(±5 % НКПР)

1-гексен С6Н12

MEMS^^^

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 %

(±5 % НКПР)

2-бутанол (вторбутанол) sec-C4H9OH

MEMS-sec-С4Н9ОН-

31,2T

от 0 до 0,5 % (от 0 до 31,2 % НКПР)

±0,051 %

(±3 % НКПР)

Винилхлорид С2^О

MEMS^ftCl^

от 0 до 1,8 %

(от 0 до 50 % НКПР)

±0,18 %

(±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений объемной доли определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Циклопропан СзНб

MEMS-СзН6-100

от 0 до 2,4 % (от 0 до 100 % НКПР)

±0,12 %

(±5 % НКПР)

MEMS^^^

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Диметиловый эфир С2Н6О

MEMS-С2Н6О-50

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,14 %

(±5 % НКПР)

Диэтиловый эфир С4Н10О

MEMS-С4Н10О-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 %

(±5 % НКПР)

Оксид пропилена С3Н6О

MEMS-СзН6О-50

от 0 до 0,95 % (от 0 до 50 % НКПР)

±0,095 %

(±5 % НКПР)

Хлорбензол C6H5Q

MEMS^ftCl-

38,4T

от 0 до 0,5 % (от 0 до 38,4 % НКПР)

±0,039 %

(±3 % НКПР)

2-бутанон (метилэтилкетон) C4H8O

MEMS-С4Н8О-50

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,075 %

(±5 % НКПР)

2-метил-2-пропанол (трет-бутанол) tert-С4Н9ОH

MEMS-tert-С4Н9ОH-

50

от 0 до 0,9 %

(от 0 до 50 % НКПР)

±0,09 %

(±5 % НКПР)

2-метокси-2-метилпропан (метилтретбутиловый эфир) tert-С5Н12О

MEMS-tert-С5Н12О-

50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 %

(±5 % НКПР)

1,4-диметилбензол (п-ксилол) p^^

MEMS-p^^-

22,2T

от 0 до 0,2 %

(от 0 до 22,2 % НКПР)

±0,027 %

(±3 % НКПР)

1,2-диметилбензол (о-ксилол) o^^

MEMS-o^^^T

от 0 до 0,2 %

(от 0 до 20 % НКПР)

±0,03 %

(±3 % НКПР)

2-пропанол (изопропанол) i-С3Н7ОН

MEMS-i-СзН7ОH-50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Октен С8Н16

MEMS^^^^T

от 0 до 0,3 %

(от 0 до 33,3 % НКПР)

±0,027 %

(±3 % НКПР)

2-метилбутан (изопентан) ьСзНп

MEMS-i-С5Н12-50

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 %

(±5 % НКПР)

Метантиол (метилмеркаптан) ('IhSIl

VIEVIS-СЧ hSI 1-50

от 0 до 2,05 % (от 0 до 50 % НКПР)

±0,21 %

(±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений объемной доли определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Этантиол (этилмеркаптан) C2H5SH

MEMS-C2HSH-50

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 %

(±5 % НКПР)

Ацетонитрил C2H3N

MEMS-C2HN-50

от 0 до 1,5 % (от 0 до 50 % НКПР)

±0,15 %

(±5 % НКПР)

2,3-дитиабутан (диметилдисульфид) C2H6S2

MEMS-C2HS2-50

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,055 %

(±5 % НКПР)

Бензин4)5)

MEMS -СН-ПН-50

от 0 до 50 % НКПР

±5 % НКПР

Дизельное топливо4)6)

MEMS -СН-ПН-50

от 0 до 50 % НКПР

±5 % НКПР

Керосин4)7)

MEMS -СН-ПН-50

от 0 до 50 % НКПР

±5 % НКПР

Уайт-спирит4)8)

MEMS -СН-ПН-50

от 0 до 50 % НКПР

±5 % НКПР

Сумма углеводородов по метану С210 (поверочный компонент метан)

MEMS -C2C10CH4-

100

от 0 до 4,4 %

(от 0 до 100 % НКПР)

±0,22 %

(±5 % НКПР)

MEMS -C2C10CH4-

50

от 0 до 2,2 %

(от 0 до 50 % НКПР)

±0,22 %

(±5 % НКПР)

MEMS - С2С10 СН4-3000

от 0 до 3000 мг/м3

от 0 до 500 мг/м3 включ. ±50 мг/мсв. 500 до 3000 мг/м3

± (0,152-X - 15,6)

Окончание таблицы 6

Определяемый компонент1)

Модификация сенсора

Диапазон измерений объемной доли определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Сумма углеводородов С210 (поверочный компонент пропан)

MEMS -C2C10C3H8-

100

от 0 до 1,7 % (от 0 до 100 % НКПР)

±0,085 %

(±5 % НКПР)

MEMS -C2C10C3H8-

50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 %

(±5 % НКПР)

MEMS - C2C10 C3H8-3000

от 0 до 3000 мг/м3

от 0 до 500 мг/м3 включ. ±50 мг/мсв.500 до 3000 мг/м3

± (0,152-X - 15,6)

  • 1) - Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяются в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009;

  • 2) - Диапазон показаний соответствует диапазону от 0 до 100 % НКПР или диапазону измерений в зависимости от заказа;

  • 3) - Значения НКПР для горючих газов и паров в соответствии с ГОСТ Р МЭК 31610.20-1-2020;

  • 4) - пары нефтепродуктов являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор;

  • 5) - Пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002;

  • 6) - Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013, ГОСТ 523682005;

  • 7) - Пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86;

  • 8) - Уайт-спирит по ГОСТ Р 52368-2005;

X - Содержание определяемого компонента в поверочной газовой смеси, мг/м3.

Таблица 7 - Прочие метрологические характеристики

Наименование характеристики

Значение

Время установления показаний Т0,9, с, не более1) - для инфракрасного сенсора

5

- для термокаталитического сенсора

10

- для электрохимического сенсора

15

- для фотоионизационного сенсора

15

- для полупроводникового сенсора

20

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10 °С, в долях от пределов допускаемой основной погрешности

±0,25

1)  - без учета установленных защитных фильтров, а также, для

фотоионизационного сенсора, периодичности измерений концентрации (периодичность определяется при заказе и может быть изменена пользователем).

Таблица 8 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания от сменной батареи, В

- AVIS X1

Напряжение питания от аккумуляторных батарей, В

- AVIS X4

3,6

3,7

Габаритные размеры (высота х ширина х длина), мм, не более:

  • - AVIS X1

  • - AVIS X4

52х112х47

62x120x50

Масса, кг, не более:

  • - AVIS X1

  • - AVIS X4

0,120

0,215

Условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность, % (без конденсации влаги), не более

  • - атмосферное давление, кПа

от -40 до +60 от -55 до + 65 (опция)

98

от 80 до 120

Средний срок службы1), лет

Средняя наработка на отказ, ч., не менее

15

35000

Маркировка взрывозащиты:

  • - AVIS X1

  • - AVIS X4 (в зависимости от применяемого сенсора)

PO Ex ia I Ma X / 0Ex ia IIC T4 Ga X PO Ex da ia I Ma X / 0Ex da ia IIC T4 Ga X PO Ex ia I Ma X / 0Ex ia IIC T4 Ga X 0Ex ia IIC T4 Ga X

1) - Без учета срока службы чувствительного элемента (сенсора).

Знак утверждения типа

наносится на маркировочную табличку фотохимпечатным методом, а также на титульные листы руководства по эксплуатации и паспорта типографским методом.

Комплектность средства измерений

Таблица 9 - Комплектность средства измерений

Наименование

Обозначение

Количество

Газоанализатор портативный AVIS

в соответствии с заказом

1 шт.

Руководство по эксплуатации

  • - AVIS X1

  • - AVIS X4

РУСГ.413412.001РЭ

РУСГ.413412.002РЭ

1 экз.

Паспорт

  • - AVIS X1

  • - AVIS X4

РУСГ.413412.001ПС

РУСГ.413412.002ПС

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 9 документов «РУСГ. 413412.001РЭ Газоанализаторы портативные AVIS X1. Руководство по эксплуатации», «РУСГ. 413412.002РЭ Газоанализаторы портативные AVIS X4».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ТУ 26.51.53-002-24060426-2021 Газоанализаторы портативные AVIS. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Миракс» (ООО «Миракс»)

ИНН 5920040229

Юридический адрес: 617764, Россия, Пермский край, г. Чайковский, ул. Ленина, дом 61а, офис 501

Адрес: 117105, Россия, г. Москва, Нагорный проезд, д. 7, стр. 5.

Телефон (факс): +7 (3422) 598855

Web-сайт: www.mirax-safety.com

E-mail: info@mirax-safety.com

Изготовители

Общество с ограниченной ответственностью «Миракс» (ООО «Миракс»)

ИНН 5920040229

Юридический адрес: 617764, Россия, Пермский край, г. Чайковский, ул. Ленина, дом 61а, офис 501

Адрес: 117105, Россия, г. Москва, Нагорный проезд, д. 7, стр. 5.

Телефон (факс): +7 (3422) 598855

Web-сайт: www.mirax-safety.com

E-mail: info@mirax-safety.com

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Адрес: 119415, г. Москва, проспект Вернадского, дом 41, строение 1, этаж 4, помещение I, комната 28

Телефон: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц: № RA.RU.312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» августа 2022 г. № 2140

Лист № 1

Всего листов 3

Регистрационный № 86582-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машина для испытаний на сжатие и изгиб TONIPRAX

Назначение средства измерений

Машина для испытаний на сжатие и изгиб TONIPRAX (далее - машина) предназначена для измерений силы при испытаниях образцов из различных материалов на сжатие и изгиб.

Описание средства измерений

Принцип действия машины заключается в измерении силы, прикладываемой к испытываемому образцу, при сжатии и изгибе. Испытываемый образец устанавливают между подвижной и неподвижной траверсой и задают нагрузку. Сила, прикладываемая к образцу, преобразуется в электрический сигнал, который передается в электронный блок управления.

Основными компонентами машины являются измерительная установка, состоящая из силовых рам с неподвижной и подвижной траверсами, гидравлическая система, силоизмерительная система, электронный блок управления.

Электронный блок управления предназначен для управления режимами работы машины, обработки, хранения, отображения и передачи результатов измерений.

Машина имеет две силовые рамы модификаций 1543 и 1544, которые отличаются диапазоном измерений силы.

К машине данного типа относится машина для испытаний на сжатие и изгиб TONIPRAX, зав. № 825.

Заводской номер машины в буквенно-числовом формате указывается методом печати на маркировочной наклейке, расположенной на корпусе машины.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид машины испытательной на сжатие и изгиб TONIPRAX представлен на рисунке

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

Рисунок 1 - Общий вид машины испытательной на сжатие и изгиб TONIPRAX

В процессе эксплуатации машина не предусматривает внешних механических или электронных регулировок. Пломбирование измерителей не производится.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Модификация

1543

1544

Диапазон измерений силы, кН

от 3,0 до 300,0

от 0,1 до 9,999

Пределы допускаемой относительной погрешности измерений силы, %

±1

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Рабочий диапазон температур, °С Относительная влажность воздуха, %

от +15 до +25

не более 80

Напряжение питания переменного тока, В

230+14-23 /400+24-40

Наименование характеристики

Значение

Частота питающего напряжения, Гц

50±1

Габаритные размеры (Д'Ш'В), мм, не более

1200x550x1650

Масса, кг, не более

750

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом печати и наклейкой на панель электронного блока управления.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Машина испытательная на сжатие и изгиб TONIPRAX

-

1 шт.

Приспособления для испытаний

-

1 комплект

Комплект кабелей соединительных

-

1 комплект

Компьютерная измерительно-регулирующая система TONYTROL

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Сведения о методиках (методах) измерений

Методика измерений приведена в разделе 12 «Машина для испытаний на сжатие и изгиб TONIPRAX. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498.

Правообладатель

Toni Technik Baustoffprufsysteme GmbH, Германия Адрес: Gustav-Mayer-Allee 25 DS-13355 Berlin, Germany Тел.: +49 30-46 40 39-21, Факс: +49 30-46 40 39-22 E-mail: info@tonitechnik.com

Изготовители

Toni Technik Baustoffprufsysteme GmbH, Германия Адрес: Gustav-Mayer-Allee 25 DS-13355 Berlin, Germany

Тел.: +49 30-46 40 39-21, Факс: +49 30-46 40 39-22

E-mail: info@tonitechnik.com

Испытательный центр

Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)

Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1, помещение 10

Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350

E-mail: info@autoprogress-m.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311195.

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» августа 2022 г. № 2140

Лист № 1 Регистрационный № 86583-22 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Стенд измерительный роликовый параметров спидометров AM46300-1MUX

Назначение средства измерений

Стенд измерительный роликовый параметров спидометров AM46300-1MUX (далее -стенд) предназначен для измерений скорости транспортных средств.

Описание средства измерений

Стенд измерительный роликовый параметров спидометров AM46300-1MUX - прибор, принцип действия которого основан на обратимости движения. Испытуемый автомобиль устанавливается неподвижно, а «дорога» движется с заданной скоростью. Роль дороги выполняют два опорных ролика, на которые устанавливаются колеса оси автомобиля. Двое из опорных роликов закреплены на одной оси и являются зависимыми друг от друга. На оси также закреплен импульсный ротор с зубцами, при вращении которого, в расположенном вблизи датчике с магнитным сердечником, создаётся переменный ток, частота измерений которого фиксируется блоком управления стенда и преобразовывается в скорость.

Стенд состоит из блока роликов, в состав которого входят четыре ролика, два из которых являются зависимыми и два из которых являются обводными и не влияют на измерительный процесс, измерительная система и подъемная система, а также из стойки управления, в корпусе которой расположены блок обработки и персональный компьютер.

К стендам данного типа относится стенд измерительный роликовый параметров спидометров AM46300-1MUX, зав. номер блока роликов № 46300 0129, зав. номер стойки управления № 55300 0244.

Стенд соответствует Правилам ООН № 39 «Единообразные предписания, касающиеся официального утверждения транспортных средств в отношении механизма для измерения скорости и одометра, включая их установку» в части п.п. 5.2.6, ГОСТ 33670-2015 «Автомобильные транспортные средства единичные. Методы экспертизы и испытаний для проведения оценки соответствия» в части п.п. 12.1 Приложения Б.

Заводской номер блока роликов в числовом формате указывается методом печати на маркировочных наклейках, расположенных на блоке управления стенда и балке подъемной системы стенда. Заводской номер стойки управления в числовом формате указывается методом печати на маркировочных наклейках, расположенных на задней панели корпуса стойки управления и на блоке обработки данных внутри стойки.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид стенда измерительного роликового параметров спидометров AM46300-1MUX представлен на рисунках 1 и 2. Общий вид маркировочных табличек представлен на рисунках 3 и 4.

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

Рисунок 1 - Общий вид блока роликов

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

Рисунок 2 - Общий вид

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

Рисунок 3 - Общий вид маркировочной таблички блока роликов

стойки управления

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

Рисунок 4 - Общий вид маркировочной таблички стойки управления

В процессе эксплуатации стенд не предусматривает внешних механических или электронных регулировок. Ограничение от несанкционированного доступа к узлам стенда обеспечено нанесением защитной краски поверх крепежных болтов элементов блока роликов. На управляющие элементы стенда наносятся защитные пломбы.

Программное обеспечение

Для работы со стендом используются метрологически значимое программное обеспечение (далее - ПО) «Muller Bem 1 0000», «CalibCfg», которые устанавливаются на персональном компьютере в составе стенда, и предназначенные для управления стендом, обработки и хранения результатов измерений.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Muller Bem 10000

CalibCfg

Номер версии (идентификационный номер ПО), не ниже

2.2.21.6

2.3.3.0

Цифровой идентификатор ПО

-

-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений скорости транспортного средства, км/ч

от 0 до 160

Пределы допускаемой относительной погрешности измерений скорости транспортного средства в диапазоне от 0 до 20 км/ч включительно, %

±0,5

Пределы допускаемой абсолютной погрешности измерений скорости транспортного средства в диапазоне свыше 20 до 160 км/ч, км/ч

±0,1

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Максимально допустимое значение скорости транспортного средства на роликах стенда, км/ч

160

Максимальная нагрузка на ось транспортного средства, Н, не более

35000

Напряжение питания от однофазной сети переменного тока, В

220+22-зз

Диаметр роликов стенда, мм

196

Расстояние между центрами роликов, мм, не более

510

Габаритные размеры пульта управления стенда, мм, не более

880x530x500

Масса пульта управления стенда, кг, не более

120

Габаритные размеры блока роликов, мм, не более

2500x680x350

Масса блока роликов, кг, не более

405

Диапазон рабочих температур, °C

от +15 до +25

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Блок роликов

-

1 шт.

Стойка управления

-

1 шт.

Набор приспособлений для закрепления транспортных средств

-

1 шт.

Руководство по эксплуатации на русском языке

-

1 экз.

Сведения о методиках (методах) измерений

приведены в разделах «Работа в тест-режиме», «Выбор последовательности», «Тест спидометра» и «Конец теста» «Стенд измерительный роликовый параметров спидометра AM46300-1MUX. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений Техническая документация ACTIA MULLER.

Правообладатель

ACTIA MULLER, Франция

5, rue de la Taye - 28110 Lucё

Телефон: +33 2 37 33 34 00, Факс: +33 2 37 33 34 35

E-mail: info@actiamuller.com

Изготовители

ACTIA MULLER, Франция

5, rue de la Taye - 28110 Lucё

Телефон: +33 2 37 33 34 00, Факс: +33 2 37 33 34 35

E-mail: info@actiamuller.com

Испытательный центр

Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)

Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1

Тел.: +7 (495) 120-03-50

E-mail: info@autoprogress-m.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311195.

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» августа 2022 г. № 2140

Лист № 1

Всего листов 4

Регистрационный № 86584-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Сенсоры нагрузки СН-БАРС

Назначение средства измерений

Сенсоры нагрузки СН-БАРС (далее - преобразователи) предназначены для измерения силы натяжения (механических нагрузок) на канатах (тросах) грузоподъемных механизмов.

Описание средства измерений

Принцип действия преобразователей основан на преобразовании, с помощью тензометрического моста, деформаций его рабочего тела, в пропорциональный этим деформациям электрический сигнал. С учетом данных градуировки, внесенной в энергонезависимую память микроконтроллера, размещенного в корпусе преобразователей, конечный результат измерений преобразуется в цифровой код и передается по линии связи на контроллер управления для визуального отображения измеренной информации на информационное табло. Передача измерительной и управляющей информации по кабелю связи осуществляется по интерфейсу RS-485 с использованием стандартного протокола MODBUS.

Преобразователи состоят из массивного стального корпуса со встроенным тензорезисторным мостом, источника опорного напряжения, микроконтроллера, преобразователя величины измеренного значения натяжения каната из аналогового электрического сигнала в цифровой код.

Модификации преобразователей в зависимости от диаметра каната представлены в таблице 1.

Таблица 1 - Модификации преобразователей

Диаметр каната, мм

Обозначение

16

BRS550.201.016.000

18

BRS550.201.018.000

22

BRS550.201.022.000

25

BRS550.201.025.000

28

BRS550.201.028.000

32

BRS550.201.032.000

35

BRS550.201.035.000

38

BRS550.201.038.000

Общий вид преобразователей приведен на рисунке 1.

Пломбирование преобразователей не предусмотрено. Нанесение знака поверки на преобразователи не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, указан на информационной табличке на корпусе преобразователей.

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

Рисунок 1 - Общий вид сенсора нагрузки СН-БАРС.

Программное обеспечение

Преобразователи имеют встроенное программное обеспечение выполняющее вычислительные операции в соответствии с назначением преобразователей и влияющее на его метрологические характеристики. Перепрограммирование преобразователей осуществляется специальными программно-аппаратными средствами.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений силы натяжения (нагрузки) на канате, кН (тс)

- BRS550.201.016.000

от 5(0,5) до 100(10,0)

- BRS550.201.018.000

от 5(0,5) до 100(10,0)

- BRS550.201.022.000

от 10(1,0) до 200(20,0)

- BRS550.201.025.000

от 10(1,0) до 200(20,0)

- BRS550.201.028.000

от 15(1,5) до 300(30,0)

- BRS550.201.032.000

от 15(1,5) до 300(30,0)

- BRS550.201.035.000

от 20(2,0) до 400(40,0)

- BRS550.201.038.000

от 20(2,0) до 400(40,0)

Пределы допускаемой приведенной погрешности измерения силы натяжения (нагрузки) на канате к ВПИ, %

±3,0

Разрешающая способность, кН (тс)

1 (0,1)

Примечание - вариация показаний не превышает пределов допускаемой приведенной

погрешности.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Диаметр каната, мм

от 16 до 38

Напряжение питания постоянного тока, В

от 12 до 18

Потребляемая мощность, Вт, не более

0,75

Условия эксплуатации:

- диапазон температуры окружающей среды, °С

от -45 до +50

- относительная влажность воздуха при +35 °С, %, не более

95

Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015

IP65

Габаритные размеры, мм, не более (длинахширинахвысота) - BRS550.201.016.000; BRS550.201.018.000

310х70х111

- BRS550.201.022.000; BRS550.201.025.000

420x83x124

- BRS550.201.028.000; BRS550.201.032.000

500х88х127

- BRS550.201.035.000; BRS550.201.038.000

540x100x140

Масса, кг, не более

- BRS550.201.016.000; BRS550.201.018.000

5,0

- BRS550.201.022.000; BRS550.201.025.000

8,0

- BRS550.201.028.000; BRS550.201.032.000

11,5

- BRS550.201.035.000; BRS550.201.038.000

16,0

Средний срок службы, лет, не более

10

Маркировка взрывозащиты

1 Ех ib IIA T3 Gb

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Сенсоры нагрузки

СН-БАРС

1

Паспорт

ПС 26.51.66-003-81067428-2021

1

Руководство по эксплуатации

РЭ 26.51.66-003-81067428-2021

1

Программное обеспечение для ПК

-

1*

Преобразователь сигнала с RS-485 на USB

-

1*

Примечание - программное обеспечение для ПК и конвертор USB - RS-485 поставляются по отдельному заказу.

Сведения о методиках (методах) измерений

приведены в разделе «Использование по назначению» документа «Сенсоры нагрузки СН-БАРС. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средствам измерений

Приказ Росстандарта от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»;

ТУ 26.51.66-003-81067428-2021 «Сенсоры нагрузки СН-БАРС. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Арм-Кип сервис»

(ООО «Арм-Кип сервис»)

ИНН 1650305989

Адрес 423800, Республика Татарстан, г. Набережные Челны, проезд Пролетарский, д. 75/18

Изготовитель

Общество с ограниченной ответственностью «Арм-Кип сервис»

(ООО «Арм-Кип сервис»)

ИНН 1650305989

Адрес 423800, Республика Татарстан, г. Набережные Челны, проезд Пролетарский, д. 75/18

Испытательный центр

Федеральное бюджетное учреждение «Государственный

региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе-Югре, Ямало-Ненецком автономном округе»

(ФБУ «Тюменский ЦСМ»)

Адрес: 625027, г. Тюмень, ул. Минская, д. 88 Телефон: (3452) 20-62-95 Факс: (3452) 28-00-84

Web-сайт: https://тцсм.рф)

E-mail: mail@csm72.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311495.

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» августа 2022 г. № 2140

Лист № 1 Регистрационный № 86585-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Динамометры электронные Dynafor™

Назначение средства измерений

Динамометры электронные Dynafor™ (далее - динамометры) предназначены для измерений силы растяжения.

Описание средства измерений

Принцип действия динамометров состоит в том, что под действием приложенной силы происходит деформация упругого элемента датчика, на котором наклеен тензорезисторный мост. Деформация упругого элемента вызывает разбаланс тензорезисторного моста. Электрический сигнал разбаланса моста поступает во вторичный измерительный преобразователь для аналогоцифрового преобразования, обработки и индикации результатов измерений.

Основными компонентами динамометров являются датчик силоизмерительный тензорезисторный, вторичный измерительный преобразователь, батарея и блок питания.

К приборам данного типа относятся динамометры серии Pro, Expert, Industrial.

Конструкция динамометров позволяет использовать стандартные соединительные хомуты на обоих концах. Динамометры серии Expert доступны в двух версиях: стандартная с крепёжными кольцами в перпендикулярных поверхностях, или по требованию, с кольцами в одной плоскости.

Динамометры серий Industrial оснащены встроенным вторичным измерительным преобразователем.

Динамометры серий Pro, Expert используются только с выносным вторичным измерительным преобразователем Dynafor™. Обмен данными с дисплеем происходит с помощью одного из 16 каналов двусторонней радиосвязи на частоте 2,4 ГГц. Динамометры серий Pro, Expert оснащены портом USB для подключения к персональному компьютеру с целью загрузки, сохранения и обработки результаты измерений. Динамометры отличаются метрологическими характеристиками, маркировкой, типом вторичного измерительного преобразователя, габаритными размерами и весом.

Заводской номер динамометров в буквенно-числовом формате указывается методом печати на маркировочной наклейке, расположенной на корпусе динамометра спереди или сзади.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид динамометров представлен на рисунках 1 - 4.

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

Маркировочная наклейка

Рисунок 1 - Общий вид динамометров электронных Dynafor™ серии Pro

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

Рисунок 3 - Общий вид динамометров электронных Dynafor™ серии Expert

Пломбирование динамометров не обеспечено конструкцией динамометров.

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

TH dynafor™

Industrial

Рисунок 2 - Общий вид динамометров электронных Dynafor™ серии Industrial

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

Рисунок 4 - Общий вид выносного вторичного измерительного преобразователя Dynafor™

предусмотрено, ограничение доступа к узлам

Программное обеспечение

Динамометры и выносной вторичный измерительный преобразователь имеют встроенное метрологически значимое программное обеспечение (далее - ВПО), которое устанавливается в энергонезависимую память динамометров и выносного вторичного измерительного преобразователя при их производстве.

Уровень защиты ВПО «низкий» в соответствии с Р 50.2.077-2014. Конструкция динамометров не предусматривает использование специальных средств защиты от преднамеренных и непреднамеренных изменений.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Industrial

Pro

Expert

Идентификационное наименование ПО

ВПО

ВПО

ВПО

Номер версии (идентификационный номер ПО), не ниже

5 1-6

0.13/0.1

0.12/0.1

Лист № 3

Всего листов 5 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Серия

Industrial

Pro

Expert

Наибольший предел измерений силы, кН

10, 32, 63, 125,

200

10, 32, 65, 150,

250, 500, 1000

5, 10, 20, 32,

50, 63, 100

Наименьший предел измерений силы, кН

10 % от наибольшего предела измерений силы

Пределы допускаемой приведенной погрешности к диапазону измерений силы, %

± 0,3

± 0,2

± 0,1

Таблица 3 - Основные технические характеристики

Серия

Наибольший предел измерений, кН

Габаритные размеры, (ДхШ*В), мм, не более

Масса, кг, не более

Industrial

10

22x83,5x191

0,75

32

22x99,5x191

0,93

63

22x121,5x236

1,44

125

45x120,5x277

3,22

200

45x147x342

5,10

Pro

10

23x79x216

0,70

32

23x92x216

0,86

65

32x113x248

1,60

150

51x119x319

3,66

250

61x132x357

5,33

500

90x152x446

11,45

1000

129x196x559

27,48

Expert

5

80x80x248

2,3

10

80x80x248

2,3

20

80x80x248

2,3

32

80x80x248

2,3

50

80x80x290

3,35

63

80x80x290

3,35

100

80x80x341

6,45

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Серия

Industrial

Pro        Expert

Дальность действия радиосигнала, м

нет

400 (на открытой местности)

Напряжение источника питания постоянного тока, В

3

4,5

Вероятность безотказной работы за 2000 ч

0,9

Условия эксплуатации:

- температура окружающего воздуха, °С

от +15 до +25

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Лист № 4

Всего листов 5 Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Динамометр электронный Dynafor™

-

1 шт.

Выносной вторичный измерительный преобразователь (для динамометров серий Pro, Expert)

1 шт.

Руководство по эксплуатации

-

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 5.2 «Установка и проведение измерений»:

  • - «DynaforTM Pro. Руководство по установке, использованию и техническому обслуживанию»;

  • - «DynaforTM Industrial. Руководство по установке, использованию и техническому обслуживанию»;

  • - «DynaforTM Expert. Руководство по установке, использованию и техническому обслуживанию».

Нормативные документы, устанавливающие требования к средству измерений

Техническая документация Tractel S.A.S., Франция.

Правообладатель

Tractel S.A.S., Франция

Адрес: RD 619 Saint Hilaire Sous Romilly

Тел.: +33 325 21 07 00

E-mail: info.tsas@tractel.com

Изготовитель

Tractel S.A.S., Франция

Адрес: RD 619 Saint Hilaire Sous Romilly

Тел.: +33 325 21 07 00

E-mail: info.tsas@tractel.com

Испытательный центр

Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)

Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1

Тел.: +7 (495) 120-0350

E-mail: info@autoprogress-m.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311195.

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» августа 2022 г. № 2140

Лист № 1 Регистрационный № 86586-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока Т-ТРВ-0,66

Назначение средства измерений

Трансформаторы тока Т-ТРВ-0,66 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.

Описание средства измерений

Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.

Конструкция трансформаторов представляет собой тороидальный магнитопровод с вторичной обмоткой внутри полимерного изолирующего корпуса. В качестве первичной обмотки используется съемная шина. Допускается использовать в качестве первичной обмотки токоведущие шины и кабели распределительных устройств, которые необходимо пропустить через окно трансформатора. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной прозрачной пластиковой крышкой с целью ограничения доступа к измерительной сети. Цветовое исполнение корпуса трансформаторов регламентируется условиями договора и может быть любым.

Рабочее положение трансформаторов в пространстве - любое.

Заводской номер наносится на маркировочную табличку в виде наклейки, расположенной на боковой стенке корпуса трансформаторов, любым технологическим способом в виде цифрового кода.

Структура условного обозначения модификаций трансформаторов:

- ТРВ - 0,66 - XX - Х - Х - Х / Х У3

Климатическое исполнение и категория размещения по

ГОСТ 15150

Номинальный вторичный ток, А (приведен в таблице 1)

Номинальный первичный ток, А (приведен в таблице 1)

Нагрузка, ВА (приведена в таблице 1)

Класс точности (приведен в таблице 1)

Конструктивный вариант исполнения1)2):

  • 1 - исполнение с габаритами 125*80*94 мм;

1.1 - исполнение с габаритами 125*80*94 мм с горизонтальным первичным наконечником;

  • 2 - исполнение с габаритами 125*72*90 мм;

  • 3 - исполнение с габаритами 150*105*124 мм;

  • 4 - исполнение с габаритами 180*100*169 мм;

2Ш - исполнение с габаритами 48*72*90 мм шинного типа;

3Ш - исполнение с габаритами 40*105*124 мм шинного типа;

4Ш - исполнение с габаритами 40*100*169 мм шинного типа.

  • 1) Для корпусов из термостойких полимеров в обозначении рядом с исполнением указывают С - самозатухающий.

  • 2) Для трансформаторов с потенциальным выводом в

обозначении рядом с исполнением указывают П._______

Номинальное напряжение, кВ

Товарная марка Трансформатор тока

Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1-2. Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено. Пломбирование корпуса трансформаторов не предусмотрено.

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

Рисунок 1 - Общий вид трансформаторов

Место нанесения знака утверждения типа

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

Место нанесения

заводского номера

Рисунок 2 - Общий вид маркировочной таблички трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное напряжение ином, кВ

0,66

Наибольшее рабочее напряжение ин.р, кВ

0,72

Номинальный первичный ток 11ном, А

от 5 до 1000

от 1000 до 2000

Наибольший рабочий первичный ток 11кр, А

от 5 до 1000

от 1000 до 2000

Номинальный вторичный ток Лном, А

1; 5

5

Номинальная частота, Г ц

50; 60

Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015

0,2S; 0,2

0,5S; 0,5; 1;

3

0,2S; 0,2

0,5S; 0,5; 1;

3

Номинальная вторичная нагрузка &ном с коэффициентом мощности cos ф2 = 0,8, ВА

от 3 до 5

от 3 до 30

от 3 до 5

от 3 до 30

Номинальная вторичная нагрузка &ном с коэффициентом мощности cos ф2 = 1, ВА

от 1 до 5

Номинальный коэффициент безопасности приборов А"бном вторичных обмоток для измерений, не более

30

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры (длинахширинахвысота), мм, не более, для

конструктивного варианта исполнения:

- 1

125х80х94

- 1.1

125x80x94

- 2

125x72x90

- 3

150x105x124

- 4

180x100x169

-

48x72x90

-

40x105x124

-

40x100x169

Масса, кг, не более

3

Климатическое исполнение и категория размещения по ГОСТ 15150-69

У3

Средняя наработка до отказа, ч

4-105

Средний срок службы, лет

30

Знак утверждения типа

наносится на титульные листы паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока Т-ТРВ-0,66

-

1 шт.

Паспорт

ТРВ.001.001 ПС

1 экз.

Руководство по эксплуатации1)2)

ТРВ.002.001 РЭ

ТРВ.002.002 РЭ

1 экз.

Набор крепежа (по заказу)

-

1 шт.

  • 1) Условия поставки и количество документов указываются в договоре на поставку.

  • 2) Обозначение руководства по эксплуатации зависит от модификации трансформаторов.

Сведения о методиках (методах) измерений

приведены в разделе «УСТРОЙСТВО И РАБОТА ТРАНСФОРМАТОРА» руководства по эксплуатации ТРВ.002.001 РЭ и ТРВ.002.002 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

ТУ 27.11.42-001-54664908-2021 «Трансформаторы тока Т-ТРВ-0,66. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Группа Компаний Трансформ Волга» (ООО «ГК Трансформ Волга»)

Место нахождения и адрес юридического лица: 445047, Самарская область, г.о. Тольятти, г. Тольятти, ш. Южное, влд. 27А, кв. 21

ИНН 6320056821

Изготовители

Общество с ограниченной ответственностью «Группа Компаний Трансформ Волга» (ООО «ГК Трансформ Волга»)

Адрес деятельности: 443022, Самарская область, г. Самара, Заводское шоссе, 15а лит «О»

Место нахождения и адрес юридического лица: 445047, Самарская область, г.о. Тольятти, г. Тольятти, ш. Южное, влд. 27А, кв. 21

ИНН 6320056821

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» августа 2022 г. № 2140

Лист № 1 Регистрационный № 86587-22 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-25

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-25 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 25 м3 подземного расположения.

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены в виде наклейки на информационную табличку и на горловину резервуара. Знак поверки наносится в свидетельство о поверке резервуара.

Резервуары РГС-25 с заводскими номерами 56, 57, 58-1, 58-2, расположены по адресу: Омская область, г. Омск, переулок Нефтяной, 2, Омская нефтебаза ООО «Газпромнефть-Терминал».

Общий вид резервуаров РГС-25 представлен на рисунках 1, 2, 3, 4, 5.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

Рисунок 1 - Общий вид резервуара РГС-25 №56 с указанием места нанесения заводского номера

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

заводского номера

Рисунок 2 - Общий вид резервуара РГС-25 №57 с указанием места нанесения заводского номера

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

Рисунок 3 - Общий вид резервуара РГС-25 №58-1 с указанием места нанесения заводского номера

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

Рисунок 4 - Общий вид резервуара РГС-25 №58-2 с указанием места нанесения заводского номера

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

Рисунок 5 - Общий вид резервуаров РГС-25

Пломбирование резервуаров РГС-25 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

25

Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %

±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС

от -50 до +50

Атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3- Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-25

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Газпромнефть-Терминал» (ООО «Газпромнефть-Терминал»)

ИНН 5406807595

Адрес: 630099, Новосибирская область, г. Новосибирск, ул. Максима Горького, д. 80, помещ. 13

Телефон: +7 (812) 679-56-00

Web-сайт: www.gazprom-neft.ru

E-mail: terminal@gazprom-neft.ru

Изготовитель

Общество с ограниченной ответственностью «Газпромнефть-Терминал» (ООО «Газпромнефть-Терминал»)

ИНН 5406807595

Адрес: 630099, Новосибирская область, г. Новосибирск, ул. Максима Горького, д. 80, помещ. 13

Телефон: +7 (812) 679-56-00

Web-сайт: www.gazprom-neft.ru

E-mail: terminal@gazprom-neft.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51 Телефон: +7 9372834420

Факс +7 (843) 515-00-21

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» августа 2022 г. № 2140

Лист № 1 Регистрационный № 86588-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-5

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-5 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 5 м3 подземного расположения.

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на информационную табличку резервуара. Знак поверки наносится в свидетельство о поверке резервуара.

Резервуары РГС-5 с заводскими номерами 027, 028, расположены по адресу: ЯмалоНенецкий автономный округ, г. Ноябрьск, Промузел на ж,д станции «Ноябрьская» Ноябрьская нефтебаза ООО «Газпромнефть-Терминал».

Общий вид резервуаров РГС-5 представлен на рисунках 1, 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

Общий вид резервуара РГС-5 №027 с указанием места нанесения заводского номера

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

РГС -5 № 028

Ь.в. 2946 мм

Место нанесения заводского номера

Рисунок 2 - Общий вид резервуара РГС-5 №028 с указанием места нанесения заводского номера

Приказ Росстандарта №2140 от 29.08.2022, https://oei-analitika.ru

Рисунок 3 - Общий вид резервуаров РГС-5

Пломбирование резервуаров РГС-5 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

5

Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %

±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС

от -50 до +50

Атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3- Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-5

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Газпромнефть-Терминал» (ООО «Газпромнефть-Терминал»)

ИНН 5406807595

Адрес: 630099, Новосибирская область, г. Новосибирск, ул. Максима Горького, д. 80, помещ. 13

Телефон: +7 (812) 679-56-00

Web-сайт: www.gazprom-neft.ru

E-mail: terminal@gazprom-neft.ru

Изготовитель

Общество с ограниченной ответственностью «Газпромнефть-Терминал» (ООО «Газпромнефть-Терминал»)

ИНН 5406807595

Адрес: 630099, Новосибирская область, г. Новосибирск, ул. Максима Горького, д. 80, помещ. 13

Телефон: +7 (812) 679-56-00

Web-сайт: www.gazprom-neft.ru

E-mail: terminal@gazprom-neft.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51 Телефон: +7 9372834420

Факс +7 (843) 515-00-21

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
