№2453 от 31.12.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 226919
О продлении срока действия и внесении изменений в описание типа на приборы виброизмерительные "КВАРЦ-2"
Приказы по основной деятельности по агентству Вн. Приказ № 2453 от 31.12.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
31 декабря 2020 г.
№ 2453______
Москва
О продлении срока действия утвержденного типа средства измерений и внесении изменений в описание типа на приборы виброизмерительные «КВАРЦ-2»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями ООО «ДИАМЕХ 2000» от 11 ноября 2020 г. №ДП-468/20, от 17 ноября 2020 г. №ДП-469/20 и №ДП-467/20 приказываю:
-
1. Продлить срок действия утвержденного типа средства измерений на приборы виброизмерительные «КВАРЦ-2» на последующие 5 лет.
-
2. Утвердить новую редакцию описания типа на приборы виброизмерительные «КВАРЦ-2», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 63766-16, изложив его в новой редакции согласно приложению к настоящему приказу.
-
3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
( А
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
С.С.Голубев
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93 Кому выдан; Голубев Сергей Сергеевич Действителен: с 23.11.2020 до 23.11.2021
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2453
Лист № 1 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы виброизмерительные «КВАРЦ-2»
Назначение средства измеренийПриборы виброизмерительные «КВАРЦ-2» (далее приборы) предназначены для измерений среднего квадратического значения (СКЗ), амплитуды, размаха виброускорения, виброскорости и виброперемещения, а также частоты вращения.
Описание средства измеренийПринцип действия прибора основан на преобразовании значений измеряемой величины в электрический сигнал, и дальнейшей его обработке.
Прибор состоит из блока измерительного БИ150, акселерометров АС102-1А, и/или АС104-1А, и/или АС208-1А со встроенным усилителем заряда, преобразователя числа оборотов лазерного КР-020л и преобразователя числа оборотов электромагнитного КЕ-010. Акселерометры АС102-1А и АС104-1А (АС208-1А) различаются расположением разъема, акселерометры АС104-1А и АС208-1А различаются частотным диапазоном.
Двухканальный блок измерительный БИ150 включает перестраиваемые фильтры нижних и верхних частот, усилитель, интегратор, аналого-цифровой преобразователь, микропроцессор, в котором производятся быстрое преобразование Фурье (БПФ) и вычислительные операции.
В качестве дисплея используется жидкокристаллический индикатор с подсветкой и настройкой контрастности.
Питание прибора может осуществляться от внутренних аккумуляторов или от сетевого блока питания.
Общий вид блока измерительного БИ150 представлен на рисунке 1.
Место нанесения знака утверждения типа и знака поверки

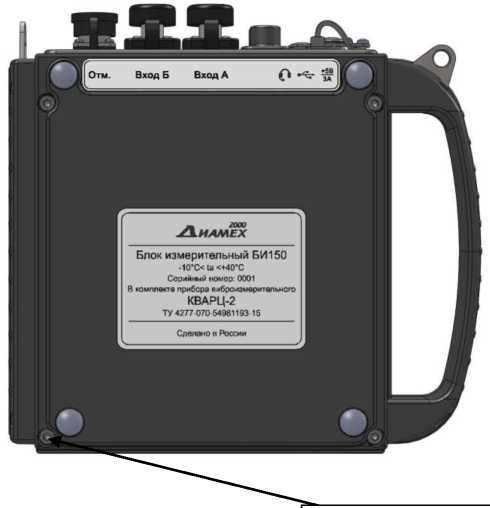

Рисунок 1 - Общий вид блока измерительного БИ150
Место оплом-
бирования
Общий вид акселерометров АС102-1А и АС104-1А (АС208-1А) представлен на рисунке 2, преобразователей числа оборотов КР-020л и КЕ-010 - на рисунке 3.
АС1О2-1* SK022&2 С€
X х
АС102-1А
АС104-1А (АС208-1А)
КР-020л
Рисунок 2 - Общий вид акселерометров АС102-1А и АС104-1А (АС208-1А)
КЕ-010

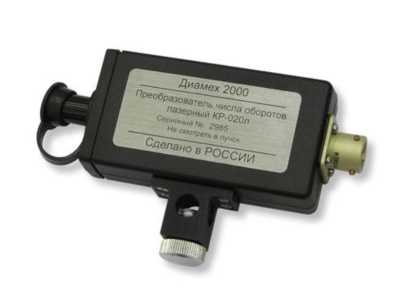

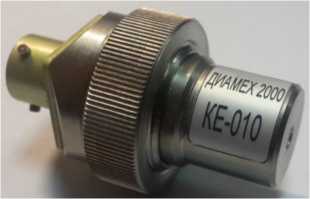

Рисунок 3 - Общий вид преобразователей числа оборотов КР-020л и КЕ-010
Программное обеспечение
Программное обеспечение служит для обработки и визуализации информации, которая поступает от первичных преобразователей.
Программное обеспечение «ДИАМАНТ-МОНИТОР» поставляется пользователю на CD диске.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«КВАРЦ-2» «ДИАМАНТ-МОНИТОР» |
|
Номер версии (идентификационный номер) ПО |
1.000 1.000 |
|
Цифровой идентификатор ПО |
AE3Е48D5CF47E77DB |
|
Другие идентификационные данные (если есть) |
Shell.ldr Diamant m.exe |
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Метрологические и технические характеристикиМетрологические и технические характеристики приведены в таблице 2 и 3.
Таблица 2- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерения виброускорения, м/с2: | |
|
- СКЗ |
от 0,1 до 100 |
|
- амплитудное значение |
от 0,141 до 141 |
|
- размах |
от 0,282 до 282 |
|
Диапазоны измерения виброскорости, мм/с: - СКЗ |
от 0,4 до 100 |
|
- амплитудное значение |
от 0,56 до 141 |
|
- размах |
от 1,12 до 282 |
|
Диапазоны измерения виброперемещения, мкм: - СКЗ |
от 5 до 200 |
|
- амплитудное значение |
от 7,05 до 282 |
|
- размах |
от 14,1 до 564 |
|
Диапазоны частот при измерении, Гц: - виброускорения |
от 2 до 5000 |
|
- виброскорости |
от 2 до 2000 |
|
- виброперемещения |
от 2 до 200 |
|
Диапазон измерения частоты вращения, об/мин (Гц) |
от 30 до 5000 (от 0,5 до 83) |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ виброускорения на базовой частоте 159,2 Гц в диапазонах измерений, %: от 0,1 до 1 м/с2 включ. |
±10 |
|
св. 1 до 100 м/с2 |
±5 |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ виброскорости на базовой частоте 159,2 Гц в диапазонах измерений, %: |
|
Наименование характеристики |
Значение |
|
от 0,4 до 1 мм/с включ. св. 1 до 100 мм/с |
±10 ±5 |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ виброперемещения на базовой частоте 39,8 Гц во всем диапазоне измерений, % |
±10 |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) при измерении виброускорения в диапазонах частот, %, не более: от 4 до 4000 Гц от 2 до 5000 Гц |
от -10 до +6 от -15 до +10 |
|
Неравномерность АЧХ при измерении виброскорости в диапазонах частот, %, не более: от 4до 1600 Гц от 2 до 2000 Гц |
±10 от -20 до +10 |
|
Неравномерность АЧХ при измерении виброперемещения во всем диапазоне частот, %, не более |
± 20 |
|
Пределы допускаемой основной абсолютной погрешности измерений частоты вращения: об/мин Гц |
±(1 + 0,0025 n), где n - число оборотов в минуту ±(0,02 + 0,0025 F), где F - частота вращения |
|
Пределы допускаемой относительной погрешности измерений СКЗ виброускорения в рабочем диапазоне температур в диапазонах измерений, %: от 0,1 до 1 м/с2 включ. св. 1 до 100 м/с2 |
±15 ±10 |
|
Пределы допускаемой относительной погрешности измерений СКЗ виброскорости в рабочем диапазоне температур в диапазонах измерений, %: от 0,4 до 1 мм/с включ. св. 1 до 100 мм/с |
±15 ±10 |
|
Пределы допускаемой относительной погрешности измерений СКЗ виброперемещения в рабочем диапазоне температур во всем диапазоне измерений, % |
±15 |
|
Пределы допускаемой абсолютной погрешности в рабочем диапазоне температур при измерении частоты вращения, об/мин (Гц) |
±18 (±0,3) |
|
Нормальные условия измерений: температура окружающей среды, °С |
от 15 до 25 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значения |
|
Условия эксплуатации: диапазоны рабочих температур для, °С:
|
от -50 до +121 от -50 до +150 от -10 до +40 от -10 до +50 |
|
Наименование характеристики |
Значения |
|
Габаритные размеры, мм, не более: - акселерометра АС102-1А |
диаметр 21 х 52 |
|
- акселерометра АС104-1А (АС208-1А) |
52 х 37 х 25 |
|
- измерительного блока БИ150 |
220 х 110 х 40 |
|
- преобразователя числа оборотов КР020л |
115 х 77 х 23 |
|
- преобразователя числа оборотов КЕ010 |
диаметр 35 х 54 |
|
Масса, г, не более: - акселерометра АС102-1А |
90 |
|
- акселерометра АС104-1А |
145 |
|
- акселерометра АС208-1А |
156 |
|
- измерительного блока БИ150 |
850 |
|
- преобразователя числа оборотов КР020л |
135 |
|
- преобразователя числа оборотов КЕ010 |
50 |
наносится на лицевой панели блока измерительного БИ150 методом наклейки и на титульном листе руководства по эксплуатации методом печати или наклейки.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Прибор виброизмерительный в составе: |
«КВАРЦ-2» |
1 шт. | |
|
БИ150 АС102-1А (АС104-1А, АС208-1А) КР-020л КЕ-01 |
1 шт. 1 шт. |
по согласованию с заказчиком по согласованию с заказчиком |
|
Дополнительные принадлежности |
1 компл. | ||
|
Сумка для прибора и принадлежностей |
1 шт. | ||
|
Руководство по эксплуатации с методикой поверки |
QRT.02.000 РЭ |
1 экз. | |
|
Руководство по использованию |
1 экз. | ||
|
Программное обеспечение на CD диске |
«КВАРЦ- 2» «ДИАМАНТ -МОНИТОР» |
1 шт. |
Поверка осуществляется в соответствии с Руководством по эксплуатации QRT.02.000 РЭ «Прибор виб-роизмерительный «КВАРЦ-2», Приложение А. «Методика поверки», утвержденным ФГУП «ВНИИМС» 26.11.2015 г.
Основные средства поверки: установка поверочная вибрационная 2-го разряда по Приказу Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»; генератор сигналов сложной формы AFG3021 (Госреестр СИ № 32620-06) (диапазон частот генерируемых синусоидальных сигналов от 1 мГц до 25 МГц; пределы допускаемой относительной погрешности установки частоты ±0,001 %); стенд калибровочный переносной для токовихревых датчиков КСВД-1 (Госреестр СИ № 24123-02) (максимальный диапазон воспроизводимых размахов виброперемещения от 0 до 250 мкм; диапазон скоростей вращения от 500 до 5000 об/мин; пределы допускаемой абсолютной измерения зазора в динамическом режиме ±15 мкм, в статическом режиме ±10 мкм, измерения частоты вращения ±15 об/мин).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийГОСТ ИСО 10816-1-97 «Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях». Часть 1. Общие требования
Нормативные и технические документы, устанавливающие требования к приборам виброизмерительным «КВАРЦ-2»1 Приказ Федерального агентства по техническому регулированию и метрологии от 27.12.2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
2 Технические условия ТУ 4277-070-54981193-15
ИзготовительОбщество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000»)
Адрес: 109052, г. Москва, ул. Подъемная, 14, стр. 5, эт.3, пом.2, ком. 7
ИНН 7722233409
Тел. (495) 223-04-20, факс: (495) 223-04-90
E-mail: diamech@diamech.ru, www.diamech.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
