ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики активной электрической энергии статические однофазные ЭСО (далее - счетчики) предназначены для учета активной электрической энергии в двухпроводных сетях переменного тока напряжением 230 В, частотой (50±1) Гц.

Описание средства измерений

Принцип работы счетчика основан на измерении мгновенных значений тока и напряжения, вычислении значения активной электрической энергии прошедшей через счетчик и преобразования этого значения в последовательность импульсов. Частота следования импульсов пропорциональна мощности, а количество импульсов -электрической энергии, прошедшей через счетчик.

Конструктивно счетчик выполнен в пластмассовом корпусе. В корпусе размещены электронный блок и клеммная колодка с датчиком (датчиками) тока. Электронный блок представляет собой плату с электронными компонентами, устанавливаемую в основание корпуса и крепящуюся защелками. Электронный блок подключается с помощью проводов к датчикам тока к клеммной колодке. Клеммная колодка содержит зажимы для подключения счетчика к сети. Счетчик имеет в своем составе испытательный выход для поверки и, для опциональных исполнений, интерфейсный выход для подключения к системам автоматизированного учета потребленной энергии. Зажимы клеммной колодки, испытательный и интерфейсный выходы закрываются клеммной крышкой.

Основные исполнения счетчиков приведены в таблице 1.

Таблица 1 - Исполнения счетчиков

Продолжение таблицы 1

Примечание: тип дополнительного интерфейса (Int) определяется символом «x» в наименовании исполнения и выбирается при заказе из следующего списка:

отсутствует - дополнительного интерфейса нет;

R - дополнительный интерфейс RS-485;

K - дополнительный интерфейс KNX;

M - дополнительный интерфейс M-Bus;

D - дополнительный интерфейс RS-232;

FXX - дополнительный интерфейс - радиоканал (ХХ - версия радиомодема).

Внешний вид счетчиков приведен на рисунке 1.

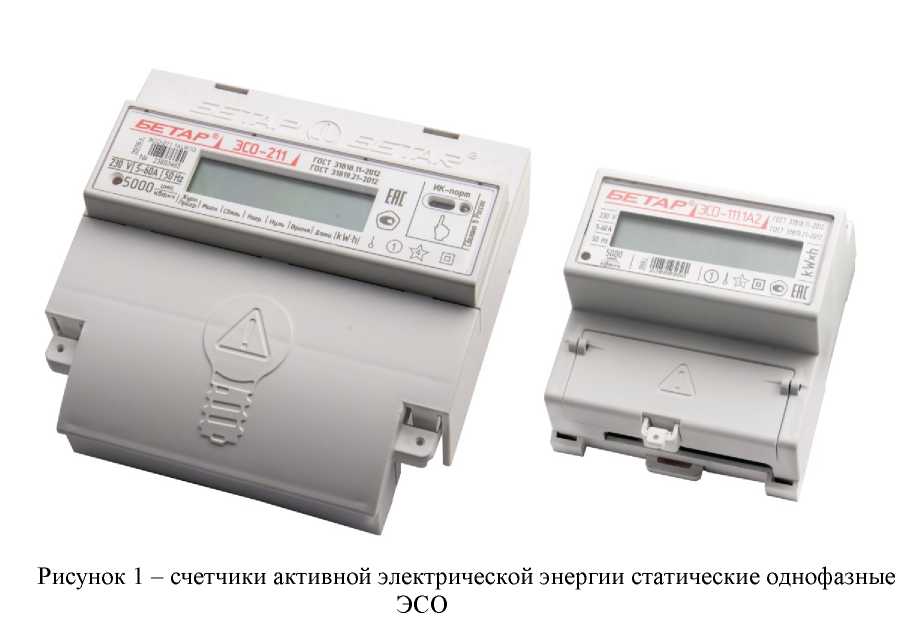

Рисунок 1

счетчики активной электрической энергии статические однофазные

ЭСО

Пломбирование счетчиков осуществляется нанесением знака поверки с помощью саморазрушающейся наклейки, размещаемой на линии смыкания цоколя (основания) с крышкой прибора. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков представлена на рисунке 2.

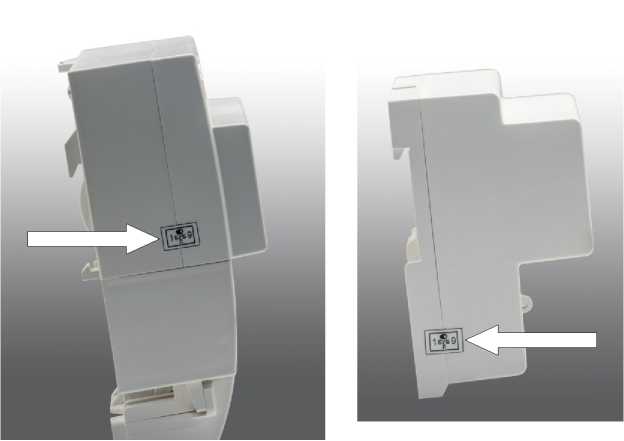

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные метрологически значимой части программного обеспечения счетчиков приведены в таблице 2.

Таблица 2 - Идентификационные данные метрологически значимой части программного обеспечения

Метрологические и технические характеристики Метрологические и технические характеристики, включая показатели точности, приведены в таблицах 3 и 4.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Продолжение таблицы 4

наносится на накладку счетчика флексографским способом и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Таблица 5 - Комплектность

осуществляется по документу ПДЕК.411152.001 «Счетчики активной электрической энергии переменного тока статические однофазные ЭСО. Методика поверки», утверждённому Руководителем ГЦИ СИ ФГУ «Тест-Татарстан» 04.03.2011 г.

Основные средства поверки:

Установка для поверки счетчиков электрической энергии автоматизированная УАПС-1М/Р, регистрационный номер в Федеральном информационном фонде № 2383206.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится в соответствующий раздел паспорта или в свидетельство о поверке счетчиков, а также на саморазрушающуюся наклейку в соответствии с рисунком 2.

Сведения о методиках измерений приведены в эксплуатационном документе.

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S

ПДЕК.411152.001 ТУ. Счетчики активной электрической энергии статические однофазные ЭСО

Общество с ограниченной ответственностью Производственно-коммерческая фирма «БЕТАР» (ООО ПКФ «БЕТАР»)

ИНН 1652005250

Адрес: 422986, Республика Татарстан, Чистопольский район, г. Чистополь, ул. Энгельса, д. 129Т, помещение Н-1

Телефон: 8-800-500-45-45, (84342) 5-69-69

Web-сайт: www.betar.ru

Е-mail: info@betar.ru

ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)

Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д.24

Телефон (факс): (843) 291 08 33

Е-mail: isp13@tatcsm.ru

Аттестат аккредитации ФБУ «ЦСМ Татарстан» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310659 от 13.05.2015 г.
