УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «12» января 2022 г. № 46

Лист № 1 Регистрационный № 67370-17 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модули аналоговые серий BMX, BME, PME

Назначение средства измерений

Модули аналоговые серий BMX, BME, PME (далее - модули) предназначены для измерительного аналого-цифрового преобразования сигналов силы и напряжения постоянного электрического тока, частоты следования импульсов, электрического сопротивления, в том числе сигналов от термопар и термопреобразователей сопротивления; цифро-аналогового преобразования сигналов силы и напряжения постоянного электрического тока.

Описание средства измерений

Принцип действия модулей основан на преобразовании сигналов силы и напряжения постоянного электрического тока, частоты следования импульсов, электрического сопротивления в цифровой код при помощи аналого-цифрового преобразователя (АЦП) и на преобразовании цифрового кода в воспроизводимые сигналы силы и напряжения постоянного электрического тока при помощи цифро-аналогового преобразователя (ЦАП).

Модули выпускаются в модификациях, приведенных в таблице 2, отличающихся метрологическими и техническими характеристиками, выполняемыми функциями и исполнениями: базовым, с повышенным уровнем защиты, с защитным покрытием (лак) от химически агрессивных сред.

Модули выполнены в пластиковых корпусах и предназначены для установки в вертикальном положении на специализированные базовые платы в слоты типа X-bus. Слотов может быть 4, 6, 8 или 12 штук (в зависимости от типа платы), они обеспечивают питание модулей, а также передачу измерительной и сервисной информации в цифровом виде от модулей к контроллеру. Базовые платы могут быть смонтированы на стандартную DIN-рейку.

На лицевых панелях модулей расположены светодиодные индикаторы состояния и клеммы для ввода/вывода аналоговых сигналов.

Модули служат базой для построения программно-технических комплексов различных конфигураций (например, Modicon M340 или Modicon M580) для автоматизации управления производственными процессами в различных отраслях промышленности.

Серийный номер наносится на корпус модулей любым технологическим способом в виде цифрового или буквенно-цифрового кода.

Общий вид модулей с указанием места ограничения доступа к местам настройки (регулировки) (отмечены стрелками) представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.

Приказ Росстандарта №46 от 12.01.2022, https://oei-analitika.ru

а) б)

Приказ Росстандарта №46 от 12.01.2022, https://oei-analitika.ru

в)

Приказ Росстандарта №46 от 12.01.2022, https://oei-analitika.ru

г)

Приказ Росстандарта №46 от 12.01.2022, https://oei-analitika.ru
Приказ Росстандарта №46 от 12.01.2022, https://oei-analitika.ru

д) е)

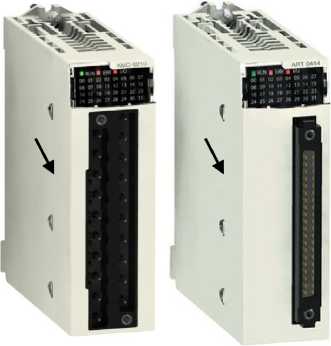

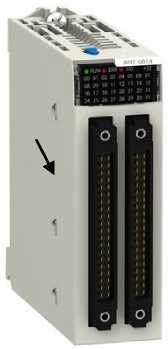

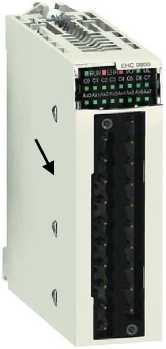

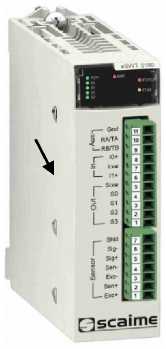

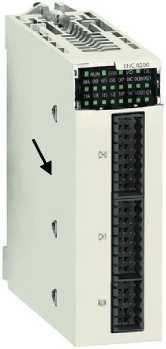

Рисунок 1 - Общий вид модулей а) BMXAMxxxxxy и BMEAHxxxxxy, б) BMXART0414y, в) BMXART0814y, г) PMESWT0100, д) BMXEHC0200y, е) BMXEHC0800y

(х: цифра, у: отсутствие символа - базовое исполнение; символ «Н» - исполнение с повышенным уровнем защиты, символ «С» - исполнение с защитным покрытием (лак) от химически агрессивных сред

Программное обеспечение

Для преобразования измеренных аналоговых сигналов в цифровой эквивалент и преобразования цифрового сигнала в аналоговую форму используются алгоритмы, реализованные в базовом программном обеспечении (БПО) и записанные в постоянной памяти модуля. БПО устанавливается в энергонезависимую память модуля на заводе изготовителе во время производственного цикла. Защитная пломба, устанавливаемая в соответствии с рисунком 1, ограничивает доступ к измерительным компонентам модулей. БПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014. Метрологические характеристики модулей оценены с учетом влияния на них БПО.

Внешнее программное обеспечение (ВПО) Unity Pro, устанавливаемое на компьютеры операторских станций, предназначено для конфигурирования и обслуживания модулей. С его помощью производится:

  • - настройка параметров модулей (указание типа подключенного измерительного преобразователя, масштабирование, отображение и т.д.);

  • - программирование логических задач модулей;

  • - тестирование, архивирование проектов, обслуживание модулей (в т.ч. в реальном времени);

  • - отображение и управление параметрами процесса в реальном времени.

Защита от непреднамеренных и преднамеренных несанкционированных изменений ВПО (в том числе, его настроек и измеренных данных) осуществляется:

  • - автоматическим контролем доступа к ПО и внесению изменений в конфигурацию системы, согласно правам доступа пользователя;

  • - автоматическим ведением журнала событий.

Степень защиты ВПО от непреднамеренных и преднамеренных несанкционированных изменений соответствует уровню защиты «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ВПО модулей приведены в таблице 1.

Таблица 1 - Идентификационные данные ВПО модулей

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Программный пакет Unity Pro

Номер версии (идентификационный номер) ПО

не ниже 11.1

Цифровой идентификатор ПО

Не используется

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Тип модуля

Количество каналов

Диапазоны преобразований аналоговых сигналов / разрядность цифровых сигналов

Пределы допускаемой погрешности 1

На входе

На выходе

основной

дополнительной

BMXAMI0800;

BMXAMI0810H

8

от 0 до 20 мА

16 бит

Y = ±0,15 % (Xn = 40 мА)

Y-Цоп = ±0,005 % (Xn = 40 мА)

от 4 до 20 мА

от -20 до +20 мА

от -10 до +10 В

Y = ±0,075 % (Xn = 20 В)

Yдоп = ±0,003 % (Xn = 20 В)

от 0 до 10 В

от 0 до 5 В

Y = ±0,075 % (Xn = 10 В)

Yдоп = ±0,003 %

(Xn = 10 В)

от 1 до 5 В

от -5 до +5 В

BMXAMI0810

8

от 0 до 20 мА

16 бит

Y = ±0,1 % (Xn = 20 мА)

Yдоп = ±0,01 % (Xn = 20 мА)

от 4 до 20 мА

от -20 до +20 мА

Y = ±0,15 % (Xn = 40 мА)

Yдоп = ±0,005 % (Xn = 40 мА)

от -10 до +10 В

Y = ±0,075 % (Xn = 20 В)

Yдоп = ±0,003 % (Xn = 20 В)

от 0 до 10 В

от 0 до 5 В

Y = ±0,075 % (Xn = 10 В)

Yдоп = ±0,003 %

(Xn = 10 В)

от 1 до 5 В

от -5 до +5 В

BMXART0414;

BMXART0414H

4

от -40 до +40 мВ

15 бит + знак

Y = ±0,05 % (Xn =

Xmax - Xmin)

Yдоп = ±0,003 % (Xn = Xmax - Xmin)

от -80 до +80 мВ

от -160 до +160 мВ

от -320 до +320 мВ

от -640 до +640 мВ

от -1,28 до +1,28 В

от 0 до 400 Ом

Y = ±0,12 % (Xn =

Xmax - Xmin)

Yдоп = ±0,0025 % (Xn = Xmax - Xmin)

от 0 до 4000 Ом

Сигналы от термопар 2:

B: от +171 до +1779 °C

15 бит + знак

Д = ±3,7 °C

Yдоп = ±0,003 % (Xn = Xmax - Xmin)

E: от -240 до +970 °C

Д = ±3,7 °C

K:от-231 до +1331 °C

Д = ±3,7 °C

N:от-232 до +1262 °C

Д = ±3,7 °C

T:от -254 до +384 °C

Д = ±3,7 °C

J: от -177 до +737 °C

Д = ±3,2 °C

Тип модуля

Количество

каналов

Диапазоны преоб аналоговых сигналов цифровых си

На входе

L: от -174 до +874 °C

R: от -9 до +1727 °C

S: от -9 до +1727 °C

U: от -181 до +581 °C

BMXAMI0410;

BMXAMI0410H

4

от 0 до 20 мА

от 4 до 20 мА

от -20 до +20 мА

от -10 до +10 В

от 0 до 10 В

от 0 до 5 В

от 1 до 5 В

от -5 до +5 В

BMXART0414;

BMXART0414H

4

Сигналы от те

Ni1000:

от -54 до +174 °C

Ni100:

от -54 до +174 °C

Pt100, Pt1000 (IEC):

от -175 до +825 °C

Pt100, Pt1000 (UL/JIS): от -87 до +437 °C

Cu10:

от -91 до +251 °C

Cu50, Cu100: от -200 до +200 °C

BMXART0814;

BMXART0814H

8

от -40 до +40 мВ

от -80 до +80 мВ

от -160 до +160 мВ

от -320 до +320 мВ

от -640 до +640 мВ

от -1,28 до +1,28 В

от 0 до 400 Ом

от 0 до 4000 Ом

B: от +171 до +1779 °C

E: от -240 до +970 °C

K:от-231 до +1331 °C

N:от-232 до +1262 °C

T:от -254 до +384 °C

J: от -177 до +737 °C

L: от -174 до +874 °C

разований / разрядность гналов

Пределы допускаемой погрешности 1

На выходе

основной

дополнительной

Д = ±3,2 °C

Д = ±3,2 °C

Д = ±3,2 °C

Д = ±3,2 °C

16 бит

Y = ±0,15 % (Xn = 40 мА)

Yдоп = ±0,003 % (Xn = 40 мА)

Y = ±0,075 % (Xn = 20 В)

Yдоп = ±0,0015 % (Xn = 20 В)

Y = ±0,075 % (Xn = 10 В)

Yдоп = ±0,0015 % (Xn = 10 В)

рмопреобразователей сопротивления 3:

15 бит + знак

Д = ±0,7 °C

Yдоп = ±0,003 % (Xn = Xmax - Xmin)

Д = ±2,1 °C

Д = ±2,1 °C

Д = ±2,1 °C

Д = ±4,0 °C

Д = ±2,1 °C

15 бит + знак

Y = ±0,05 % (Xn =

Xmax - Xmin)

Yдоп = ±0,003 % (Xn = Xmax - Xmin)

Y = ±0,12 % (Xn =

Xmax - Xmin)

Yдоп = ±0,0025 % (Xn = Xmax - Xmin)

Сигналы от термопар 2:

15 бит + знак

Д = ±3,7 °C

Yдоп = ±0,003 % (Xn = Xmax - Xmin)

Д = ±3,7 °C

Д = ±3,7 °C

Д = ±3,7 °C

Д = ±3,7 °C

Д = ±3,2 °C

Д = ±3,2 °C

Тип модуля

Количество

каналов

Диапазоны преоб аналоговых сигналов цифровых си

На входе

R: от -9 до +1727 °C

S: от -9 до +1727 °C

U: от -181 до +581 °C

BMXART0814;

BMXART0814H

8

Сигналы от те

Ni1000:

от -54 до +174 °C

Ni100:

от -54 до +174 °C

Pt100, Pt1000 (IEC):

от -175 до +825 °C

Pt100, Pt1000 (UL/JIS): от -87 до +437 °C

Cu10:

от -91 до +251 °C

Cu50, Cu100: от -200 до +200 °C

BMXAMO0410;

BMXAMO0410H

4

16 бит

BMXAMO0802;

BMXAMO0802H

8

16 бит

BMXAMO0210;

BMXAMO0210H

2

15 бит + знак

BMXAMM0600;

BMXAMM0600H

4

от 0 до 20 мА

от 4 до 20 мА

от 0 до 5 В

от 1 до 5 В

от 0 до 10 В

от -10 до +10 В

2

11 бит

12 бит

BMXEHC0200;

BMXEHC0200H

2

от 0 до 4999 Гц

от 5000 до 59999 Гц

BMXEHC0800;

BMXEHC0800H

8

от 0 до 4999 Гц

от 5000 до 59999 Гц

разований / разрядность гналов

Пределы допускаемой погрешности 1

На выходе

основной

дополнительной

Д = ±3,2 °C

Д = ±3,2 °C

Д = ±3,2 °C

рмопреобразователей сопротивления 3:

15 бит + знак

Д = ±0,7 °C

Yдоп = ±0,003 % (Xn = Xmax - Xmin)

Д = ±2,1 °C

Д = ±2,1 °C

Д = ±2,1 °C

Д = ±4 °C

Д = ±2,1 °C

от 0 до 20 мА

Y = ±0,1 % (Xn = Xmax - Xmin)

Yдоп = ±0,0045 % (Xn = Xmax - Xmin)

от 4 до 20 мА

от -10 до +10 В

от 0 до 20 мА

Y = ±0,1 % (Xn = Xmax - Xmin)

Yдоп = ±0,0045 % (Xn = Xmax - Xmin)

от 4 до 20 мА

от 0 до 20 мА

Y = ±0,1 % (Xn = Xmax - 0)

Yдоп = ±0,003 % (Xn = Xmax - 0)

от 4 до 20 мА

от -10 до +10 В

12 бит

Y = ±0,35 % (Xn = Xmax - 0)

Yдоп = ±0,005 % (Xn = Xmax - 0)

12 бит

Y = ±0,25 % (Xn = Xmax - 0)

Yдоп = ±0,003 % (Xn = Xmax - 0)

13 бит

14 бит

от 0 до 20 мА

Y = ±0,25 % (Xn = Xmax - 0)

Yдоп = ±0,01 % (Xn = Xmax - 0)

от 4 до 20 мА

от -10 до +10 В

32

Д = ±1 Гц

Yдоп = ±0,03 %

(Xn = 60 кГц, Yдоп

постоянна при работе модуля вне нормальных условий)

6 = ±0,05 %

32

Д = ±1 Гц

6 = ±0,05 %

Тип модуля

Количество каналов

Диапазоны преоб аналоговых сигналов цифровых си

На входе

BMEAHI0812;

BMEAHI0812H

8

от 4 до 20 мА

BMEAHO0412;

BMEAHO0412C

4

15 бит + знак

PMESWT0100

(рабочий коэффициент передачи тензодатчиков от -7,8 до +7,8 мВ/В)

1

(4 или

6 проводное

под-клю-чение)

от -39 до +39 мВ

Примечания

1 Пределы допускаемой основной погрешности указанных в таблице 3; пределы допускаемой доп

  • 1 °С отклонения температуры окружающего моду Y - пределы допускаемой основной приведенной Ygon - пределы допускаемой дополнительной прив Xn - нормирующее значение, Xmax и Xmin - верхня Д - пределы допускаемой основной абсолютной i 6 - пределы допускаемой основной относительно

  • 2 Погрешности указаны с учётом погрешности спая. Компенсация может быть реализована термопреобразователя сопротивления типа погрешности по ГОСТ 6651-2009) или с исп ABE7CPA412 (пределы допускаемой абсолютной Поддерживаются термопары B, E, K, N, T, характеристиками (НСХ) согласно документу ГО документу DIN 43710-1985.

  • 3 Поддерживаются термопреобразователи типов ГОСТ 6651-2009, IEC 751-1995, JIS C1604-19 документу DIN43760-1987; типа Cu10 с НСХ (а = 0,04274 °С-1); типов Cu50 и Cu100 с НСХ сог

разований

/ разрядность гналов

Пределы допускаемой погрешности 1

На выходе

основной

дополнительной

15 бит + знак

Y = ±0,15 % (Xn = 16 мА)

Y-Цоп = ±0,005 % (Xn = 16 мА)

от 4 до 20 мА

Y = ±0,1 % (Xn = 16 мА)

Y-Цоп = ±0,0045 % (Xn = 16 мА)

24 бит

Y = ±0,005 % (Xn =

Xmax - Xmin)

Yдoп = ±0,00015 % (Xn =

Xmax - Xmin)

указаны в нормальных условиях измерений, полнительной погрешности указаны на каждый ули воздуха от нормальных значений; погрешности, % от Xn;

еденной погрешности, % от Xn;

я и нижняя границы диапазона измерений; огрешности;

й погрешности.

канала компенсации температуры холодного а программно с использованием внешнего Pt100 (пределы допускаемой абсолютной пользованием фирменного блока TELEFAST погрешности ±1,2 °С).

J, R и S с номинальными статистическими СТ Р 8.585-2001; типов L и U с НСХ согласно

Pt100 и Pt1000 с НСХ согласно документам 97; типов Ni100 и Ni1000 с НСХ согласно согласно медной обмотке Эдисона № 15 ласно документу ГОСТ 6651-94

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Нормальные условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность, %

  • - атмосферное давление, кПа

от +23 до +27

от 30 до 80 от 84,0 до 106,7

Рабочие условия измерений:

  • - температура окружающей среды, °С

  • - температура окружающей среды для модулей исполнения H, °С

  • - температура окружающей среды для модулей исполнения С, °С

  • - относительная влажность (без конденсации), %

  • - атмосферное давление, кПа

от 0 до +60 от -25 до +70 от -25 до +60

от 10 до 95 от 70 до 106,7

Параметры электрического питания (2 ввода):

- напряжение постоянного электрического тока, В

от 23 до 25; 3,3х

Примечания

  • 1 Напряжение 3,3 В постоянного электрического тока служит для питания интерфейсов связи и микроконтроллеров и его отклонение не влияет на метрологические характеристики

  • 2 Габаритные размеры, масса, входное сопротивление зависят от типа модуля и указаны в технической документации фирмы-изготовителя

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус модуля любым технологическим способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Модуль аналоговый серий BMX, BME, PME

-

1 шт.

Руководство пользователя*

-

1 экз.

* - приведено на сайте изготовителя https://www.se.com/

Сведения о методиках (методах) измерений

приведены в разделах «Функциональное описание», приведенных на каждый модуль в руководстве пользователя.

Нормативные документы, устанавливающие требования к модулям аналоговым серий BMX, BME, PME

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

ГОСТ Р 51841-2001 «Программируемые контроллеры. Общие технические требования и методы испытаний»

Изготовитель

Schneider Electric France, Франция

Адрес: 8eme Rue, ZI Carros ZI CARROS SITE HORIZON BP 542 FR-06516 Carros Cedex, Франция

Телефон: +33 (0)4 92 08 81 81

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 430-57-25

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

В части вносимых изменений:

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.



ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «12» января 2022 г. № 46

Сведения об утвержденном типе средства измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

Модули аналоговые

серий BMX, BME,

PME

21210970560

(исполнение

BMXАМО

0802Н)

21205270658 (исполнение

BMEАНО

0412С)

67370-17

Schneider

Electric France,

Франция

-

МП 201-0112017

-

-

02.04.20

21

Акционер ное общество «Шнейдер Электрик» (АО «Шнейдер Электрик»), г. Москва

ООО

«ИЦРМ»,

г. Москва



Приказ Росстандарта №46 от 12.01.2022, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

12 января 2022 г.

46

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

  • 3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

(--------------------------------\

Руководитель

Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

АЛ.Шалаев

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 02A929B5000BAEF7814AB38FF70B046437 Кому выдан: Шалаев Антон Павлович

Действителен: с 27.12.2021 до 27,12.2022



Ссылки на другие приказы Росстандарта

  • №1964 от 07.09.2021
  • №162 от 05.02.2020
  • №148 от 18.02.2014
  • №154 от 18.02.2005
  • №1004 от 15.04.2008
  • №2125 от 15.12.2020
  • №319 от 14.02.2020
  • №898 от 11.07.2016
  • №834 от 03.05.2018
  • №2738 от 06.12.2017
  • №2780 от 05.08.2009
  • №2417 от 31.12.2020
  • №1560 от 30.07.2021
  • №318 от 22.03.2016
  • №1385 от 03.07.2018
  • №267 от 19.02.2019
  • №2178 от 08.07.2008
  • №1744 от 11.08.2021
  • №837 от 24.04.2020
  • №3052 от 18.12.2019
  • №2329 от 31.12.2020
  • №1753 от 31.12.2015
  • №1161 от 02.10.2015
  • №3878 от 26.12.2006
  • №641 от 29.04.2021
    • Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
