МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

6 сентября 2019 г.

Москва

О внесении изменений в описание типа на дозиметры гамма-излучения ДБГ-С11Д

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. №  2346 (зарегистрирован в Министерстве юстиции Российской

Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ГК «Росатом» от 20 августа 2019 г. № 1-8.16/38532 приказываю:

• 1. Внести изменения в описание типа на дозиметры гамма-излучения ДБГ-С11Д, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 42783-11, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

/                            л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и С метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭГ1

сертификат: 0OE1036EE32711E880E9E0O71BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

\__________—__________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «6» сентября 2019 г. № 2096

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дозиметры гамма-излучения ДБГ-С11Д

Дозиметры гамма-излучения ДБГ-С11Д (исполнение основное, 01, 02, 04, 05) предназначены для непрерывного измерения мощности амбиентного эквивалента дозы гамма-излучения (далее - МАЭД).

Принцип действия дозиметров гамма-излучения ДБГ-С11Д (далее - дозиметры) основан на преобразовании энергии ионизирующего излучения в электрические импульсы, частота следования которых зависит от числового значения измеряемой величины.

Дозиметр состоит из платы управления, платы интерфейсов и двух моноблоков в одном общем внешнем корпусе.

Моноблок состоит из счетчика Гейгера-Мюллера, платы высоковольтного питания и формирователя сигналов. Моноблок размещается в пластиковом корпусе и залит защитным компаундом. Типы счетчиков, использующихся в моноблоках в зависимости от исполнения, приведены в таблице 1.

Таблица 1

Моноблоки образуют, соответственно, первый и второй каналы измерения (чувствительный и грубый поддиапазоны измерений).

Переключение каналов происходит автоматически. Значения измеряемых величин, при достижении которых происходит переключение, приведены в таблице 2.

Таблица 2

Плата управления обеспечивает прием сигналов с моноблоков, управление их питанием, а также реализует расчет МАЭД гамма-излучения.

Плата интерфейсов предназначена для обеспечения обмена данными, используя интерфейсы RS-485 и USB.

Дозиметры выпускаются в исполнениях, отличающихся диапазоном измерений, габаритными размерами и составом. Диапазоны измерений для каждого из исполнений приведены в таблице 3, габаритные размеры - в таблице 7, состав - в таблице 8.

Таблица 3 - Исполнения дозиметров

В состав дозиметров исполнений 04, 05 входит блок обработки и передачи данных БОП-1МД.

БОП-1МД обеспечивает питание дозиметра, чтение, хранение и отображение на дисплее измеренных дозиметром данных.

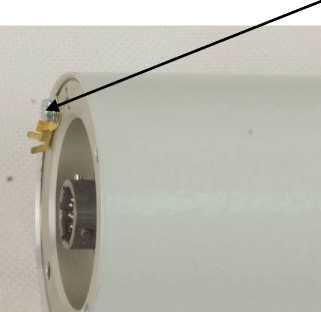

Общий вид дозиметров и схема пломбировки от несанкционированного доступа представлены на рисунке 1.

Место пломбирования

ДОЗУИЛЕТР ГАШЛЛ-ИЗПУЧЕНИЯ

ДБГ-С11Д исполнение 01 IP 68  @

Зав.М 1918

Рисунок 1 - Общий вид дозиметров исполнений основного, 01, 02 и схема пломбировки от несанкционированного доступа

Места пломбирования

Рисунок 2 - Общий вид дозиметров исполнений 04, 05 (в состав которых входят дозиметры 01 или 02 исполнения соответственно и блок передачи данных БОП-1МД) и схема пломбировки от несанкционированного доступа

Программное обеспечение (ПО) дозиметров состоит из:

• 1) встроенного ПО (ДБГ-С11Д) в виде программного кода, записанного в постоянное запоминающее устройство (ПЗУ) дозиметра со значениями градуировочных коэффициентов и констант;

• 2) встроенного ПО (БОП-1МД) для исполнений дозиметров 04, 05, предназначенного для:

• - сбора, обработки и передачи в информационные каналы связи данных о величинах контролируемых параметров;

• - сбора и обработки результатов самодиагностики дозиметра с выдачей информации о работоспособности (статусе состояния) во внешнюю информационную сеть;

• - выдачи звуковых и цветовых сигналов при превышении предаварийных и аварийных уставок, в том числе на внешнее устройство сигнализации;

• - выдачи релейных сигналов о превышении предупредительных и аварийных порогов, возникновении неисправности в виде сухих контактов;

• - доступа к параметрам дозиметра с использованием интерфейса RS-232;

• - доступа к значениям контролируемых параметров с использованием интерфейса RS-485;

• - управления формированием выходных сигналов интерфейса 4-20 мА для передачи значений контролируемых параметров.

• - управления отображением данных на встроенном жидкокристаллическом индикаторе.

• 3) прикладного ПО «DWPTest», устанавливаемого на ПЭВМ, предназначенного для считывания текущей измерительной информации с дозиметра и установки (записи) параметров и констант в память дозиметра; ПО «DWPTest» носит служебный характер, используется для считывания, отображения измеренных данных, корректировки и записи параметров и данных, в измерениях не участвует и на метрологические характеристики средства измерений не влияет;

• 4) прикладного ПО «Конфигуратор» для исполнений дозиметров 04, 05, устанавливаемого на ПЭВМ и предназначенного для считывания архивной или текущей измерительной информации; ПО «Конфигуратор» носит служебный характер, используется для считывания и отображения измеренных данных, формирования отчетов, в измерениях не участвует и на метрологические характеристики средства измерений не влияет.

Метрологически значимой частью является встроенное ПО (ДБГ-С11Д), включающее программу (код) пользователя и данные значений градуировочных коэффициентов и констант, записываемых в память дозиметра.

Уровень защиты встроенного программного обеспечения - «высокий», прикладного программного обеспечения - «средний» в соответствии с Р50.2.077-2014.

Таблица 4 - Идентификационные данные ПО дозиметров исполнений основного, 01, 02

Таблица 5 - Идентификационные данные ПО дозиметров исполнений 04, 05

Пр одолжение таблицы 5

Метрологические и технические характеристики

Таблица 6 - Метрологические характеристики

Таблица 7 - Основные технические характеристики

Пр одолжение таблицы 7

наносится фотоспособом на табличку, расположенную на корпусе дозиметра и типографским способом на титульные листы руководства по эксплуатации ФВКМ.412113.042РЭ и паспорта ФВКМ.412113.042ПС.

Комплектность средства измерений

Таблица 8 - Комплектность средства измерений

Пр одолжение таблицы 8

осуществляется по документу РТ-МП-5892-03-2019 «ГСИ. Дозиметры гамма-излучения ДБГ-С11Д. Методика поверки», утверждённому ФБУ «Ростест-Москва» 21 мая 2019 г.

Основные средства поверки:

- установка дозиметрическая гамма-излучения УДГ-АТ130, (регистрационный номер в Федеральном информационном фонде 44761-15), диапазон МАЭД от 440^-7 до 45 Зв^ч^-1, предел допускаемой основной относительной погрешности установки при передаче единицы МАЭД ±7%;

- установка поверочная дозиметрическая УПГД-2М-Д, (регистрационный номер в Федеральном информационном фонде 32425-06), диапазон МАЭД от 540’⁷ до 540’² Зв^ч’¹, предел допускаемой основной относительной погрешности установки при передаче единицы МАЭД ±5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения отсутствуют.

ГОСТ 8.070-2014 ГСИ. Государственная поверочная схема для средств измерений поглощенной дозы и мощности поглощенной дозы, эквивалента дозы и мощности эквивалента дозы фотонного и электронного излучений

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 4362-090-31867313-2009 Дозиметры гамма-излучения ДБГ-С11Д. Технические условия

Общество с ограниченной ответственностью Научно-производственное предприятие «Доза» (ООО НПП «Доза»).

ИНН 7735542228

Адрес: 124498, г. Москва, г. Зеленоград, Георгиевский проспект, д.5

Телефон: +7 (495) 777-84-85, факс +7 (495) 742-50-84

Web-сайт: http://www.doza.ru

E-mail: info@doza.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г.Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 141570, Московская обл., Солнечногорский р-н, р.п. Менделеево

Телефон: (495) 546-45-00, факс: (495) 546-45-01

Web-сайт: www.mencsm.ru

Е-mail: info.mdl@rostest.ru

Регистрационный номер 30083-14 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
