№1298 от 12.07.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 260033
О внесении изменений в сведения об утвержденном типе средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 1298 от 12.07.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
12 июля 2021 г.
№ 1298_______
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения
изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации 6Г28 aBi'yOTU 2020 г. № 2906.
собой.
. , - Подлинник электронного документа, подписанного ЭП.
-
4. Контроль за [^сполнением.настоягШ^эРОтНЬрикаа^остй^дяю за
Федерального агентства по техническому регулированию и
метрологии
Руководитель
к.
Сертификат: 028B828700A0AC3E9843FA50B54F4O6F4C
Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
А.П.Шалаев
УТВЕРЖДЕНО
приказом Федерального агентства по техническому регулированию и метрологии
от «12» июля 2021 г. № 1298
Лист № 1
Всего листов 3
Регистрационный № 66010-16
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дефектоскопы акустические ИД-92НМ AKASCAN
Назначение средства измеренийДефектоскопы акустические ИД-92НМ AKASCAN (далее - дефектоскопы) предназначены для обнаружения локальных расслоений и нарушения сплошности в многослойных клеевых конструкциях, изделиях из композиционных материалов и сотовых конструкциях.
Описание средства измеренийВ основе работы дефектоскопов лежит акустический импедансный метод неразрушающего контроля, при котором с помощью излучающего пьезоэлемента в изделии ударно возбуждаются упругие колебания, которые принимаются приемным пьезоэлементом и по параметрам сигнала с приемного пьезоэлемента судят о наличии дефекта в изделии.
Принятый акустический сигнал с преобразователя усиливается, после чего через аттенюатор поступает в вычислительный блок и выводится на стрелочный индикатор дефектоскопа. Стрелочный индикатор дефектоскопа отображает величину, пропорциональную действующему значению амплитуд спектральных составляющих сигнала в заданной полосе частот.
Конструктивно дефектоскопы состоят из электронного блока и связанного с ним кабелем преобразователя.
Внешний вид дефектоскопов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2. Дефектоскопы пломбируются механически с задней стороны электронного блока.

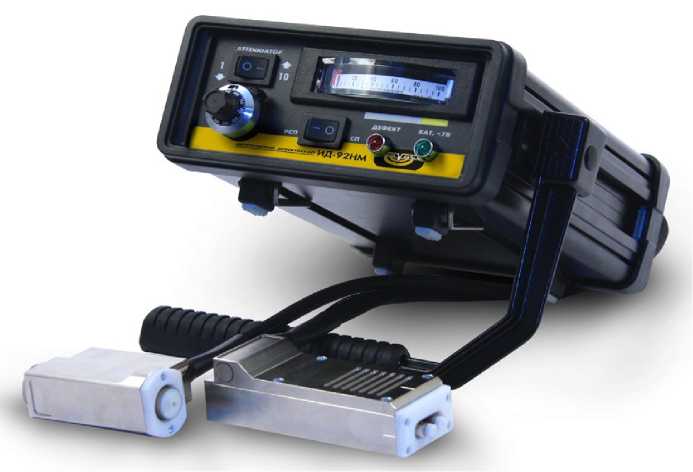

Рисунок 1 - Общий вид дефектоскопов акустические ИД-92НМ AKASCAN

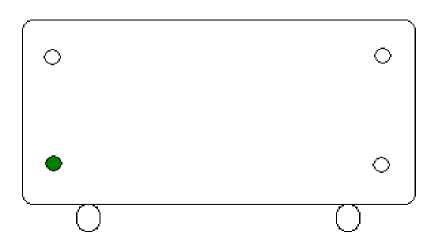

Рисунок 2 - Схема пломбировки от несанкционированного доступа Программное обеспечение
отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Число каналов контроля |
1 |
|
Амплитуда импульса возбуждения, В |
300±10 |
|
Диапазон рабочих частот приемника по уровню минус 6 дБ, кГц |
от 0,5 до 15,0 |
|
Нижний предел измерений площади искусственных дефектов при импедансном контроле, мм х мм |
12 х 12 |
|
Пределы допускаемой относительной погрешности измерений площади искусственных дефектов, % |
±30 |
|
Параметры электропитания: напряжение, В
|
3,6 5,0 |
|
Время непрерывной работы от источника внешнего питания, ч, не менее |
16 |
|
Время непрерывной работы от аккумулятора, ч, не менее |
8 |
|
Габаритные размеры дефектоскопа, мм -длина -ширина -высота |
280 180 90 |
|
Масса дефектоскопа, кг, не более |
3,5 |
|
Диапазон рабочих температур, °С |
от -30 до +50 |
Знак утверждения типа
наносится на переднюю панель электронного блока дефектоскопа методом шелкографии или фотохимическим методом и на титульном листе руководства по эксплуатации методом печати. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
|
Наименование |
Количество |
|
Блок электронный |
1 шт. |
|
Преобразователь СП |
1 шт. |
|
Прпеобразователь РСП |
1 шт. |
|
Источник питания сетевой |
1 шт. |
|
Стандартный образец СО-91 |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
|
Сумка для переноски |
1 шт. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к дефектоскопам акустическим ИД-92НМ AKASCAN1 Технические условия «Дефектоскопы акустические ИД-92НМ AKASCAN. Технические условия. ТУ 4276-010-92466551-2015».
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «12» июля 2021 г. № 1298
Сведения
об утвержденном типе средств измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителя
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Место осуществления деятельности Изготовителя |
Заявитель | |
|
Прежний адрес |
Новый адрес | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1. |
Дефектоскопы акустические |
ИД-92НМ AKASCAN |
66010-16 |
Общество с ограниченной ответственностью «АКА-Скан» (ООО «АКА-Скан»), г. Москва |
г. Москва, ул. Буженинова, дом 2 |
г. Москва, ул. Электрозаводская, д.52 стр. 16, этаж 02, пом. 17А |
Общество с ограниченной ответственностью «АКА- Скан» (ООО «АКА-Скан»), г. Москва |
