№1733 от 20.10.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 195699
об утверждении типа средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 1733 от 20.10.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ20 октября 2020 г.
№ 1733_______
Москва
Об утверждении типов средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732), приказываю:
-
1. Утвердить типы средств измерений согласно прилагаемому перечню типов средств измерений.
-
2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений, включая описания типа согласно приложению.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
Z---------------------------
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: DOE 1036E1B07E0FB80EA1189008CB6D090
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06.11.2019 до 06.11.2020
<__________—_________/П/ 013611
Приложение к приказу Федерального агентства по техническому регулированию и метрологии
от «20» октября 2020 г. № 1733
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии однофазные SM40x
Назначение средства измеренийСчетчики электрической энергии однофазные SM40x (далее - счётчики) предназначены для измерений и учёта электрической активной и реактивной энергии прямого и обратного направлений в двухпроводных сетях переменного тока в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, а также измерений параметров сети: напряжения переменного тока, силы переменного тока, активной, реактивной и полной мощности, коэффициента мощности, частоты сети.
Описание средства измеренийПринцип действия счетчиков основан на вычислении действующих значений тока и напряжения, активной и реактивной энергии, активной, реактивной и полной мощности, коэффициента мощности и частоты сети переменного тока по измеренным мгновенным значениям входных сигналов тока и напряжения.
Счетчики имеют в своем составе измерительное устройство, микроконтроллер, энергонезависимое flash-устройство, хранящее информацию о данных, и встроенные часы реального времени, позволяющие вести учет активной и реактивной электроэнергии по тарифным зонам суток, телеметрические выходы для подключения к системам автоматизированного учета потребленной электроэнергии или для поверки, встроенный источник питания, жидкокристаллический индикатор (далее - ЖКИ) для просмотра информации, клавиатуру из двух кнопок, входы телесигнализации, дополнительную цепь питания и датчики вскрытия/закрытия крышки зажимов и корпуса счетчика. В зависимости от модификации, в счетчиках имеются следующие интерфейсы связи: оптический порт (основной интерфейс, присутствует во всех модификациях), RS-485, PLC (S-FSK или G3-PLC), GSM/GPRS, 3G, 4G, RF. Счетчики имеют возможность фиксировать воздействие сверхнормативного магнитного поля не мене 150 мТл.
Счетчики обеспечивают многотарифный учет энергии прямого и обратного направлений.
Счётчики могут эксплуатироваться автономно или в автоматизированной системе сбора данных о потребляемой электрической энергии.
Счетчики формируют данные согласно ГОСТ 32144-2013.
Структура условного обозначения счетчиков приведена в таблице 1.
Таблица 1 - Структурная схема обозначения счетчиков
|
Пример структуры условного обозначения счетчиков |
Варианты и расшифровка символов |
|
SM40хD-22A51R56-G3MSХ1Х2ХзХ4Х5-wscm |
Тип счетчиков |
|
SM40KD-22A51R56-G3MSX1X2X3X4X5-wscm |
Основные типы интерфейсов связи:
5 - счетчик с RS-485 интерфейсом;
|
|
SM40хD-22A51R56-G3MSХ1Х2ХзХ4Х5-wscm |
Способы включения счетчика: D - непосредственное включение счетчика; С - трансформаторное включение счетчика. |
|
Пример структуры условного обозначения счетчиков |
Варианты и расшифровка символов |
|
SM40xD-22A51R56-G3MSXiX2XsX4X5-wscm |
Измерительные характеристики счетчика:
22 — 1б = 5 А, 1макс = 100 А. |
|
SM40xD-22A51R56-G3MSXiX2XsX4X5-wscm |
А - измерение активной энергии:
i - измерение А+; 3 - измерение А+, А- и |А|. |
|
SM40xD-22A51R56-G3MSXiX2X3X4X5-wscm |
R - измерение реактивной энергии:
|
|
SM40xD-22A51R56-G3MSXiX2XsX4X5-wscm |
Типы интерфейсов связи: G2 - PLC S-FSK (PLAN+) модем; G3 - G3-PLC модем; 2G - сотовый 2G (GPRS) модем; 3G - сотовый 3G (UMTS) модем; 4G - сотовый 4G (LTE) модем; Ri - один порт интерфейса связи RS-485; R2 - два порта интерфейса связи RS-485; О - оптический порт; М - оптический порт, проводной M-Bus; S - интегрированное устройство переключения; V - выход питания 230 В для внешнего модема; W - беспроводная шина M-Bus; C - интерфейс «токовая петля»; Xi - количество тарифных входов 230 В; Х2 - количество выходов OPTOMOS; Хэ - количество импульсных выходов; Х4 - количество сигнальных реле; Х5 - количество входов S0. |
|
SM40xD-22A51R56-G3MSXiX2X3X4X5-wscm |
Дополнительные функции: w - возможность отображения данных на дисплее и коммуникации через оптический порт без напряжения сети (наличие батареи); s - ионистор для резервного копирования RTC; c - поддержка информационного блока для клиентов; m - многофункциональный учет. |

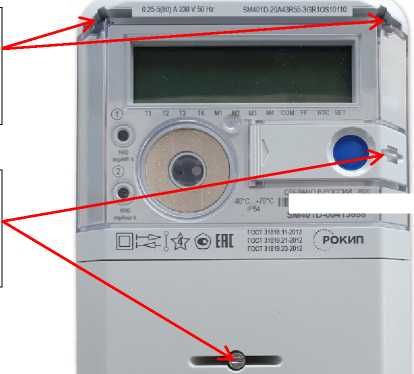

Общий вид счетчиков, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 1.
Место нанесения
знака поверки
Пломба эксплуатирующей организации
СДЕЛАНО в ниадии аио
...............min
SM401D-00413658
Рисунок 1 - Общий вид счетчиков, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки
Программное обеспечениеВстроенное программное обеспечение (далее - ПО) производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на ЖКИ, а также формирует ответы на запросы, поступающие по интерфейсам связи.
Метрологические характеристики счетчиков напрямую зависят от калибровочных коэффициентов, которые записываются в память счетчиков на заводе-изготовителе на стадии калибровки. Метрологические характеристики нормированы с учетом влияния ПО.
Метрологически значимая часть ПО, калибровочные коэффициенты и измеренные данные не могут быть модифицированы после принятия защитных мер (без нарушения пломб, расположение которых приведено на рисунке 1).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО счетчиков приведены в таблице 1.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
MECO |
|
Номер версии (идентификационный номер ПО), не ниже |
V010433 |
|
Цифровой идентификатор ПО |
- |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Тип включения цепей напряжения/тока |
непосредственное |
|
Классы точности при измерении активной электрической энергии по ГОСТ 31819.21-2012 |
1; 2 |
|
Классы точности при измерении реактивной электрической энергии по ГОСТ 31819.23-2012 |
2; 3 |
|
Формула (метод) расчета счетчиком реактивной мощности |
Q = U ■ I ■ sin<p |
|
Постоянная счетчика в режиме телеметрии и поверки, имп./(кВт^ч) (ипм./(квар^ч)) |
1000 |
|
Номинальное фазное напряжение ином, В |
230 |
|
Рабочий диапазон напряжения, В |
от 0,8^ном до 1,15’^ном |
|
Базовый ток Тб, А |
5 |
|
Максимальный ток Тмакс, А |
от 60 до 100 |
|
Номинальная частота сети /ном, Гц |
50 |
|
Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В |
от 0,0013-U™ до 1,74’^ном |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного напряжения переменного тока, % |
±1 |
|
Диапазон измерений среднеквадратических значений силы переменного тока, А |
от 0,004-Тб до 1,2^Тмакс |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока, % |
±1 |
|
Диапазон измерений частоты переменного тока /, Гц |
от 47,5 до 52,5 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц |
±0,5 |
|
Диапазон измерений коэффициента мощности cos^ |
от -1 до +1 |
|
Пределы допускаемой относительной погрешности измерений коэффициента мощности cos^, % |
±1 |
|
Диапазон измерений активной электрической мощности, Вт |
0,0013-и№м < U< 1,74-ином 0,004-Тб < I < 1,2^Тмакс -1 < cosф < 1 |
|
Пределы допускаемой относительной погрешности измерений активной фазной и суммарной электрической мощности, % |
±1,0 |
|
Диапазон измерений реактивной электрической мощности, вар |
0,0013ином < U < 1,74-ином 0,004"Тб < I < 1,2^Тмакс -1 < sinф < 1 |
|
Пределы допускаемой относительной погрешности измерений реактивной электрической мощности, % |
±1,0 |
|
Диапазон измерений полной мощности, В •А |
0,0013ином < U < 1,74-ином 0,004"Тб < I < 1,2^Тмакс |
|
Пределы допускаемой относительной погрешности измерений полной мощности, % |
±1,0 |
|
Допускаемый ход встроенных часов (без коррекции от источника точного времени), с/сут |
±0,5 |
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений:
|
от +21 до +25 от 30 до 80 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ширинахдлинахглубина), мм, не более |
217х132х81 |
|
Масса, кг, не более |
1,0 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -40 до +70 |
|
- относительная влажность воздуха при температуре окружающей среды +30 °С, %, не более |
90 |
|
Средний срок службы, лет |
30 |
|
Средняя наработка на отказ, ч |
320000 |
|
Срок сохранения информации в энергонезависимой памяти при от- |
20 |
|
ключении питания, лет, не менее |
наносится на панель счетчика любым технологическим способом, а также на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счётчик электрической энергии однофазный SМ40х |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки1) |
ИЦРМ-МП-150-20 |
1 экз. |
|
1) Поставляется по отдельному заказу на партию счетчиков или организациям, производящим поверку и эксплуатацию счётчиков. | ||
осуществляется по документу ИЦРМ-МП-150-20 «ГСИ. Счётчики электрической энергии однофазные SМ40х. Методика поверки», утвержденному ООО «ИЦРМ» 17.08.2020 г.
Основные средства поверки:
-
- установка поверочная универсальная «УППУ-МЭ» (регистрационный номер в Федеральном информационном фонде 57346-14);
-
- частотомер электронно-счетный Ч3-63 (регистрационный номер в Федеральном информационном фонде 9084-83).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус счетчиков, как показано на рисунке 1, и на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счётчикам электрической энергии однофазным SM40XГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии
ТУ 26.51.63-001-44180167-2020 Счётчики электрической энергии однофазные SM40X. Технические условия
ИзготовительОбщество с ограниченной ответственностью «РОКИП» (ООО «РОКИП»)
ИНН 7714460197
Адрес: 141727, Московская область, г. Долгопрудный, ул. 25-го съезда, д. 2
Юридический адрес: 125040, г. Москва, ул. Ямского Поля 5-Я, д. 7 корп. 2, этаж антресоль 1 пом. I ком. 1, 2
Телефон: +7 (495) 228 70 38
E-mail: rokip.moscow@gmail.com
Испытательный центрОбщество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
УТВЕРЖДЕН приказом Федерального агентства по техническому регулированию и метрологии от «20» октября 2020 г. № 1733
Перечень типов средств измерений
|
№ п/п |
Типы средств измерений |
Изготовитель средства измерения |
Рег. номер |
Методика поверки средств измерений |
Интервал между поверками средств измерений |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1. |
Счетчики электрической энергии трехфазные ST40x |
Общество с ограниченной ответственностью "РОКИП" (ООО "РОКИП"), Московская область, г. Долгопрудный |
79429-20 |
ИЦРМ-МП-151-20 |
16 лет |
|
2. |
Счетчики электрической энергии однофазные SM40x |
Общество с ограниченной ответственностью "РОКИП" (ООО "РОКИП"), Московская область, г. Долгопрудный |
79430-20 |
ИЦРМ-МП-150-20 |
16 лет |
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «20» октября 2020 г. № 1733
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии трехфазные ST40X
Назначение средства измеренийСчетчики электрической энергии трехфазные ST40x (далее - счётчики) предназначены для измерений и учёта электрической активной и реактивной энергии прямого и обратного направлений в трехфазных трех- и четырехпроводных сетях переменного тока в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, а также измерений параметров сети: фазного/линейного напряжения переменного тока, силы переменного тока, активной, реактивной и полной фазной и суммарной мощности, коэффициента мощности, частоты сети.
Описание средства измеренийПринцип действия счетчиков основан на вычислении действующих значений тока и напряжения, активной и реактивной энергии, активной, реактивной и полной мощности, коэффициента мощности и частоты сети переменного тока по измеренным мгновенным значениям входных сигналов тока и напряжения.
Счетчики имеют в своем составе измерительное устройство, микроконтроллер, энергонезависимое flash-устройство, хранящее информацию о данных, и встроенные часы реального времени, позволяющие вести учет активной и реактивной электроэнергии по тарифным зонам суток, телеметрические выходы для подключения к системам автоматизированного учета потребленной электроэнергии или для поверки, встроенный источник питания, жидкокристаллический индикатор (далее - ЖКИ) для просмотра информации, клавиатуру из двух кнопок, входы телесигнализации, дополнительную цепь питания и датчики вскрытия/закрытия крышки зажимов и корпуса счетчика. В зависимости от модификации, в счетчиках имеются следующие интерфейсы связи: оптический порт (основной интерфейс, присутствующий во всех модификациях), RS-485, PLC (S-FSK или G3-PLC), GSM, GSM/GPRS, RF. Счетчики имеют возможность фиксировать воздействие сверхнормативного магнитного поля не менее 150 мТл.
Счетчики обеспечивают многотарифный учет энергии прямого и обратного направлений.
Счётчики могут эксплуатироваться автономно или в автоматизированной системе сбора данных о потребляемой электрической энергии.
Счетчики формируют данные согласно ГОСТ 32144-2013.
Структура условного обозначения счетчиков приведена в таблице 1.
Таблица 1 - Структурная схема обозначения счетчиков
|
Пример структуры условного обозначения счетчиков |
Варианты и расшифровка символов |
|
ST40xD-22A51R56-G3MSХ1Х2ХзХ4Х5-wscm |
Тип счетчиков |
|
ST40xP-22A51R56-G3MSХ1Х2ХзХ4Х5-wscm |
Основные типы интерфейсов связи:
5 - счетчик с RS-485 интерфейсом;
|
|
ST40xD-22A51R56-G3MSХ1Х2ХзХ4Х5-wscm |
Способы включения счетчика: D - непосредственное включение счетчика; С - трансформаторное включение счетчика. |
|
Пример структуры условного обозначения счетчиков |
Варианты и расшифровка символов |
|
ST40xD-22A51R56-G3MSXiX2XsX4X5-wscm |
Измерительные характеристики счетчика: 15 — 1ном = 5 А, 1макс = 6 А;
22 — 1б = 5 А, 1макс = 100 А. |
|
ST40xD-22A51R56-G3MSXiX2XsX4X5-wscm |
А - измерение активной энергии:
1 - измерение А+; 3 - измерение А+, А- и |А|. |
|
ST40xD-22A51R56-G3MSXiX2X3XX5-wscm |
R - измерение реактивной энергии:
|
|
ST40xD-22A51R56-G3MSXiX2XsX4X5-wscm |
Типы интерфейсов связи: G2 - PLC S-FSK (PLAN+) модем; G3 - G3-PLC модем; 2G - сотовый 2G (GPRS) модем; 3G - сотовый 3G (UMTS) модем; 4G - сотовый 4G (LTE) модем; R1 - один порт интерфейса связи RS-485; R2 - два порта интерфейса связи RS-485; О - оптический порт; М - оптический порт, проводной M-Bus; S - интегрированное устройство переключения; V - выход питания 230 В для внешнего модема; W - беспроводная шина M-Bus; C - интерфейс «токовая петля»; Х1 - количество тарифных входов 230 В; Х2 - количество выходов OPTOMOS; Хэ - количество импульсных выходов; Х4 - количество реле 5 А; Х5 - количество входов S0. |
|
ST40xD-22A51R56-G3MSXiX2X3X4X5-wscm |
Дополнительные функции: w - наличие встроенной батареи (для отображения данных без питания сети); s - ионистор для резервного копирования RTC; c - поддержка информационного блока для клиентов; m - многофункциональный учет. |
Общий вид счётчиков, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 1.
Место нанесения знака поверки
Пломба эксплуатирующей организации
Рисунок 1 - Общий вид счётчиков, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки
Программное обеспечениеВстроенное программное обеспечение (далее - ПО) производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на ЖКИ, а также формирует ответы на запросы, поступающие по интерфейсам связи.
Метрологические характеристики счетчиков напрямую зависят от калибровочных коэффициентов, которые записываются в память счетчиков на заводе-изготовителе на стадии калибровки. Метрологические характеристики нормированы с учетом влияния ПО.
Метрологически значимая часть ПО, калибровочные коэффициенты и измеренные данные не могут быть модифицированы после принятия защитных мер (без нарушения пломб, расположение которых приведено на рисунке 1).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО счетчиков приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
MECO |
|
Номер версии (идентификационный номер ПО), не ниже |
V030433 |
|
Цифровой идентификатор ПО |
- |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Тип включения цепей напряжения/тока |
непосредственное или трансформаторное |
|
Классы точности при измерении активной электрической энергии:
|
1; 2 0,5S |
|
Классы точности при измерении реактивной электрической энергии по ГОСТ 31819.23-2012 |
1; 2 |
|
Формула (метод) расчета счетчиком реактивной мощности |
Q = U ■ I - sintp |
|
Постоянная счетчика в режимах телеметрии и поверки, имп./(кВт^ч) (ипм./(квар^ч)):
|
1000 10000 |
|
Номинальное фазное/линейное напряжение бф.ном/^л.ном, В |
3x230/400 |
|
Рабочий диапазон напряжения, В |
от 0,8^ф.ном до 1,15’Цф.ном |
|
Базовый ток Тб, А |
5 |
|
Номинальный ток Тном, А |
5 |
|
Максимальный ток Тмакс, А:
|
от 60 до 100 6 |
|
Номинальная частота сети /ном, Гц |
50 |
|
Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В |
от 0,0013-^ф.ном до 1,74’^ф.ном |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного напряжения переменного тока, % |
±1 |
|
Диапазон измерений среднеквадратических значений линейного напряжения переменного тока, В |
от 0,0013^л.ном до 1,74’Цл.ном |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений линейного напряжения переменного тока, % |
±1 |
|
Диапазон измерений среднеквадратических значений силы переменного тока, А |
от 0,004^Тном(б) до 1,2^Тмакс |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока, % |
±1 |
|
Диапазон измерений частоты переменного тока /, Гц |
от 47,5 до 52,5 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц |
±0,5 |
|
Диапазон измерений коэффициента мощности cos^ |
от -1 до +1 |
|
Пределы допускаемой относительной погрешности измерений коэффициента мощности cos^, % |
±1 |
|
Диапазон измерений активной фазной и суммарной электрической мощности, Вт |
0,0013-^ф.ном < U< 1,74-иф.ном 0,004^Тном(б) < I < 1,2^Тмакс -1 <cos^ < 1 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений активной фазной и суммарной электрической мощности, %:
|
±1,0 ±0,5 |
|
Диапазон измерений реактивной фазной и суммарной электрической мощности, вар |
0,0013-^ф.ном — U < 1,74-иф.ном 0,004^1ном(б) — I — 1,2^1макс -1 — siiw — 1 |
|
Пределы допускаемой относительной погрешности измерений реактивной фазной и суммарной электрической мощности, %:
|
±1,0 ±0,5 |
|
Диапазон измерений полной фазной и суммарной мощности, ВА |
0,0013иф.ном — U < 1,74-иф.ном 0,004^1ном(б) — I — 1,2^1макс |
|
Пределы допускаемой относительной погрешности измерений фазной и суммарной полной мощности, %:
|
±1,0 ±0,5 |
|
Допускаемый ход встроенных часов (без коррекции от источника точного времени), с/сут |
±0,5 |
|
Нормальные условия измерений:
|
от +21 до +25 от 30 до 80 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ширинахдлинахглубина), мм, не более |
179х302х81 |
|
Масса, кг, не более |
2,0 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -40 до +70 |
|
- относительная влажность воздуха при температуре окружающей среды +30 °С, %, не более |
90 |
|
Средний срок службы, лет |
30 |
|
Средняя наработка на отказ, ч |
320000 |
|
Срок сохранения информации в энергонезависимой памяти при от- |
20 |
|
ключении питания, лет, не менее |
наносится на панель счетчика любым технологическим способом, а также на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счётчик электрической энергии трехфазный ST40x |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки1) |
ИЦРМ-МП-151-20 |
1 экз. |
|
1) Поставляется по отдельному заказу на партию счетчиков или организациям, производящим поверку и эксплуатацию счётчиков. | ||
осуществляется по документу ИЦРМ-МП-151-20 «ГСИ. Счётчики электрической энергии трехфазные ST40x. Методика поверки», утвержденному ООО «ИЦРМ» 27.07.2020 г.
Основные средства поверки:
-
- установка поверочная универсальная «УППУ-МЭ» (регистрационный номер в Федеральном информационном фонде 57346-14);
-
- частотомер электронно-счетный Ч3-63 (регистрационный номер в Федеральном информационном фонде 9084-83).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус счетчика, как показано на рисунке 1, и на свидетельство о поверке и (или) паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счётчикам электрической энергии трехфазным ST40xГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2
ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счётчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии
ТУ 26.51.63-002-44180167-2020 Счётчики электрической энергии трехфазные ST40x. Технические условия
Изготовитель Общество с ограниченной ответственностью «РОКИП» (ООО «РОКИП») ИНН 7714460197Адрес: 141727, Московская область, г. Долгопрудный, ул. 25-го съезда, д. 2
Юридический адрес: 125040, г. Москва, ул. Ямского Поля 5-я, д. 7, корп. 2, этаж антресоль 1 пом. I ком. 1, 2 Телефон: +7 (495) 228-70-38 E-mail: rokip.moscow@gmail.comИспытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
