МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

27 декабря 2018 г.                                                 2772

Москва

Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», Временным порядком разработки (пересмотра) и утверждения государственных поверочных схем, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2017 г. № 1832, а также на основании внесенных изменений в План разработки (пересмотра) и утверждения государственных поверочных схем на 2018 год, утвержденных приказом Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1342 приказываю:

• 1.  Утвердить прилагаемую Государственную поверочную схему для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения (далее - ГПС).

• 2. Установить, что ГПС применяется для Государственного первичного эталона единиц длины, скорости и ускорения при колебательном движении твердого тела (ГЭТ 5 8-2018), средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения и вводится в действие с 30 апреля 2019 г.

• 3.  Определить, что ГПС утверждается взамен МИ 2070-90 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств виброперемещения, виброскорости и виброускорения в диапазоне частот (3/10 - 20000) Гц».

• 4.  Управлению технического регулирования и стандартизации (Д.А.Тощев) совместно с ФГУП «ВНИИМ им. Д.И.Менделеева» (А.Н.Пронин) обеспечить организацию работ по отмене национального стандарта Российской Федерации ГОСТ Р 8.000-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от Г10'¹ до 2-10⁴ Гц».

• 5.  ФГУП «ВНИИФТРИ» (С.И. Донченко) внести информацию об утверждении ГПС в Федеральный информационный фонд по обеспечению единства измерений.

• 6.  Управлению метрологии (Д.В.Гоголев) обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационнотелекоммуникационной сети Интернет.

• 7. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036EE32711E880E9E0071BFC5OD276 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «27» декабря 2018 г. № 2772

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ВИБРОПЕРЕМЕЩЕНИЯ,

ВИБРОСКОРОСТИ, ВИБРОУСКОРЕНИЯ И УГЛОВОГО УСКОРЕНИЯ

Настоящая Государственная поверочная схема распространяется на средства измерений виброперемещения, виброскорости, виброускорения и углового ускорения, и устанавливает порядок передачи единицы длины -метра (м), скорости - метра в секунду (м/с), ускорения - метра на секунду в квадрате (м/с²) при прямолинейном колебательном движении твердого тела и углового ускорения - радиан на секунду в квадрате (рад/с²) при угловом колебательном движении твердого тела от Государственного первичного специального эталона единиц длины, скорости и ускорения при колебательном движении твердого тела с помощью вторичных эталонов и рабочих эталонов средствам                                                   измерений

с указанием погрешностей и основных методов поверки.

Допускается проводить поверку средств измерений (далее по тексту -СИ) виброперемещения, виброскорости, виброускорения и углового ускорения с помощью вторичных и рабочих эталонов более высокой точности, чем предусмотрено в настоящей поверочной схеме.

Графическая часть Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения представлена в Приложении А.

• 2.1. Государственный первичный специальный эталон единиц длины, скорости и ускорения при колебательном движении твердого тела состоит из комплекса следующих средств измерений:

  • 2.1.1 установка для воспроизведения параметров прямолинейного

колебательного      движения      с      измерительной      системой

по ГОСТ ISO 16063-11-2013 и ГОСТ ISO 16063-21-2013;

• 2.1.2 установка для воспроизведения параметров углового колебательного движения с измерительной системой по ГОСТ Р ИСО16063-15-2012;

• 2.1.3 комплект аппаратуры передачи единиц длины, скорости, ускорения и углового ускорения при колебательном движении твердого тела (эталон сравнения) в составе:

вибропреобразователь высокочастотный; вибропреобразователь низкочастотный;

виброметр лазерный;

преобразователь угловой ускорения.

2.1.4. Комплекс вспомогательных устройств и специальных инженерных сооружений.

• 2.2. Государственный первичный специальный эталон обеспечивает воспроизведение единиц длины, скорости и ускорения при колебательном движении твердого тела:

• 2.2.1. Диапазон пиковых значений единицы длины, скорости и ускорения при прямолинейном колебательном движении твердого тела в диапазоне частот от 0,1 Гц до 20 кГц:

единица длины при прямолинейном колебательном движении твердого тела составляет от 1 • 10^-8 до 1,25-10^-1 м в зависимости от частоты;

единица скорости при прямолинейном колебательном движении твердого тела составляет от 1 • 10^-4 до 1,5 м/с в зависимости от частоты;

единица ускорения при прямолинейном колебательном движении твердого тела составляет от 140^-3 до 700 м/с² в зависимости от частоты;

со средним квадратическим отклонением (далее - СКО) результата измерений (S0) от 0,05 % до 0,1 % при 21 независимом измерении;

с неисключенной систематической погрешностью (0_О) при Р=0,99, не превышающей 0,15 %;

со стандартной неопределенностью, оцениваемой по типу А, u_0A, от О,О5 % до 0,1 % при 21 независимом измерении;

со стандартной неопределенностью, оцениваемой по типу В, u_0B, не превышающей О,О75 %.

• 2.2.2. Диапазон пиковых значений единицы углового ускорения при угловом колебательном движении твердого тела в диапазоне частот от 0,01 Гц до 1 кГц:

единица углового ускорения при угловом колебательном движении твердого тела составляет от 2-10^-5 до 500 рад/с² в зависимости от частоты;

с СКО результата измерений (S₀) от 0,03 % до 0,1 % при 21 независимом измерении;

с неисключенной систематической погрешностью (0_О) при Р=0,99, не превышающей О,8 %;

со стандартной неопределенностью, оцениваемой по типу А, u_0A, от 0,03 % до 0,1 % при 21 независимом измерении;

со стандартной неопределенностью, оцениваемой по типу В, u_0B, не превышающей О,4 %.

• 2.2.3. Нестабильность у₀ Государственного первичного специального эталона за один год не превышает О,1 %.

• 2.3. Государственный первичный специальный эталон применяют для:

передачи размеров единиц длины, скорости и ускорения при колебательном движении твердого тела вторичными эталонами единиц длины, скорости и ускорения при колебательном движении твердого тела с помощью эталона сравнения;

передачи размеров единиц длины, скорости и ускорения при колебательном движении твердого тела рабочим эталонам 1-го и 2-го разрядов прямым методом и методом косвенных измерений.

• 2.4. Эталон сравнения применяют для сличений вторичных эталонов единиц длины, скорости и ускорения при колебательном движении твердого тела с Государственным первичным специальным эталоном:

с СКО суммарной погрешности S_A) (суммарная стандартная неопределенность u_S0) при 21 независимом измерении находится в пределах от О,1 % до 1,О %.

с нестабильностью у₀ за один год не превышающей 0,1 %.

• 3.1. Эталоны (средства измерений), заимствованные из других государственных поверочных схем, применяют для передачи единицы длины -метра и единицы времени - секунды, вторичным эталонам единиц длины, скорости и ускорения при колебательном движении твердого тела:

сличением с помощью компаратора;

методом косвенных измерений.

• 3.2. В качестве эталонов (средств измерений), заимствованных из других государственных поверочных схем, используют:

частотно-стабилизированные лазеры непрерывного излучения (0,4 - 11) мкм - рабочие эталоны 2-го разряда по ГОСТ Р 8.763-2011, часть 1;

меры длины концевые плоскопараллельные - рабочие эталоны 2-го разряда по ГОСТ Р 8.763-2011, часть 3;

средства измерений времени и (или) частоты (1  -  7-10¹⁰) Гц

по ГОСТ 8.129-2013;

измерительные генераторы - рабочие СИ по ГОСТ Р 8.648-2015;

измерительные преобразователи, вольтметры - рабочие эталоны 2-го разряда по ГОСТ Р 8.648-2015.

• 4.1. В составе вторичных эталонов единиц длины, скорости и ускорения при колебательном движении твердого тела в диапазонах измерений пиковых значений длины (10^-8 - 1,25-10’¹) м, скорости (10^-4 - 1,5) м/с, ускорения (10^-3 - 10³) м/с² в диапазоне частот от 0,1 Гц до 20 кГц, углового ускорения (240^-5 - 540²) рад/с² в диапазоне частот от 10^-2 Гц до 1 кГц применяются измерительные системы по ГОСТ ISO 16063-11-2013, ГОСТ ISO 16063-21-2013 и ГОСТ ИСО 16063-15-2013.

Относительная суммарная погрешность S_s0, суммарная стандартная неопределенность результатов измерений u_S0 (при 21 независимом измерении), а также нестабильность v0 вторичных эталонов единиц длины, скорости и ускорения при колебательном движении твердого тела не должны превышать значений, указанных в таблице 1.

Таблица 1 - Относительная суммарная погрешность S_s0, суммарная стандартная неопределенность результатов измерений 1П₀, а также нестабильность v0 вторичных эталонов единиц длины, скорости и ускорения при колебательном движении твердого тела

• 4.2. Вторичные эталоны единиц длины, скорости и ускорения при колебательном движении твердого тела применяют для передачи размеров единиц:

рабочим  эталонам  1-го  разряда  методом  прямых  измерений

и сличением с помощью компаратора;

рабочим  эталонам  2-го  разряда  методом  прямых  измерений

и сличением с помощью компаратора;

рабочим средствам измерений методом прямых измерений и методом косвенных измерений.

• 5. Рабочие эталоны

• 5.1.1. В качество рабочих эталонов 1-го разряда используют:

лазерные виброметры для измерений параметров вибраций в диапазоне измерений пиковых значений виброскорости (10^-4 - 40) м/с и виброперемещений (10^-8 - 10^-1) м в диапазоне частот от 0,1 Гц до 20 кГц;

виброметры и виброизмерительные преобразователи в диапазоне измерений пиковых значений виброускорений (10^-3 - 10⁴) м/с² в диапазоне частот от 0,1 Гц до 20 кГц;

поверочные виброустановки 1-го разряда в диапазоне измерений пиковых значений виброперемещений (10^-8   -   1,25-10^-1) м, виброскоростей

(10^-4 - 1,5) м/с и виброускорений (10^-3 - 10⁴) м/с² в диапазоне частот от 0,1 Гц до 20 кГц.

• 5.1.2. Рекомендуемые доверительные границы относительных погрешностей д₀ при доверительной вероятности р = 0,95 рабочих эталонов 1-го разряда не должны превышать значений, указанных в таблице 2.

Таблица 2 - Рекомендуемые доверительные границы относительных погрешностей д₀ рабочих эталонов 1-го и 2-го разрядов

• 5.1.3. Рекомендуемые значения коэффициента гармоник и относительного коэффициента поперечного движения вибровозбудителей поверочных виброустановок 1-го разряда приведены в таблице 3.

Таблица 3 - Рекомендуемые значения коэффициента гармоник и относительного коэффициента поперечного движения вибровозбудителей

поверочных виброустановок 1-го и 2-го разрядов

• 5.1.4. Рабочие эталоны 1-го разряда применяют для поверки:

рабочих эталонов 2-го разряда прямым методом и сличением с помощью компаратора;

рабочих средств измерений методом прямых измерений и методом косвенных измерений.

• 5.1.5. Соотношение доверительных границ погрешности рабочего эталона 1-го разряда и доверительных границ погрешности рабочего эталона 2-го разряда при доверительной вероятности р = 0,95 в одинаковых частотных диапазонах должно быть не более 0,5.

• 5.2.1. В качестве рабочих эталонов 2-го разряда используют поверочные виброустановки 2-го разряда в диапазоне измерений виброперемещений (10^-8 -10^-1) м, виброскоростей (10^-4 - 1,5) м/с и виброускорений (10^-3 - 10⁴) м/с² в диапазоне частот от 0,1 Гц до 20 кГц и в диапазоне относительного зазора (0 - 50) мм.

• 5.2.2. Рекомендуемые доверительные границы относительных погрешностей д₀ при доверительной вероятности р = 0,95 рабочих эталонов 2-го разряда не должны превышать значений, указанных в таблице 2.

• 5.2.3. Рабочие эталоны 2-го разряда применяют для поверки средств измерений абсолютной и относительной вибрации по ГОСТ ISO 10817-1-2002 методом прямых измерений и методом косвенных измерений.

• 5.2.4. Соотношение доверительных границ погрешности рабочего эталона 2-го разряда и доверительных границ основной относительной погрешности средств измерений в одинаковых частотных диапазонах должно быть не более 0,5.

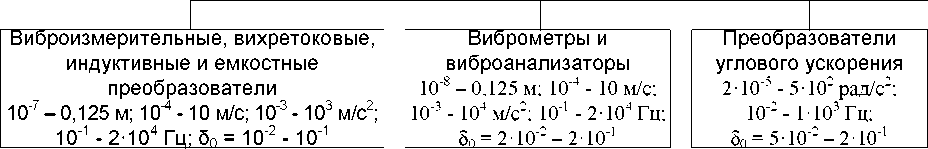

• 6.1. В качестве средств измерений используют лазерные виброметры, виброметры и виброизмерительные преобразователи в т.ч. виброметры с пьезоэлектрическими преобразователями, пьезоэлектрические виброизмерительные преобразователи, вихретоковые, индуктивные и емкостные преобразователи, преобразователи углового ускорения и системы виброизмерительные.

• 6.2. Рабочие лазерные виброметры применяют для измерений виброперемещений (10^-8 - 2,56) м, виброскоростей (10^-4 - 10) м/с и виброускорений (10^-3 - 10⁶) м/с² в диапазоне частот от 0,1 Гц до 50 кГц.

Виброизмерительные преобразователи в том числе пьезоэлектрические, вихретоковые, индуктивные и емкостные преобразователи применяют для измерений виброперемещений в диапазоне (10^-7 - 0,125) м, виброскоростей (10^-4 - 10) м/с и виброускорений (10^-3 - 10⁴) м/с² в диапазоне частот от 0,1 Гц до 20 кГц.

Рабочие виброметры, виброанализаторы и системы виброизмерительные применяют для измерений виброперемещении в диапазоне (10^-8 - 0,125) м, виброскоростей (10^-4 - 10) м/с и виброускорений (10^-3 - 10⁴) м/с² в диапазоне частот от 0,1 Гц до 20 кГц.

Преобразователи углового ускорения применяют для измерений углового ускорения в диапазоне (240^-5 - 540²) рад/с² в диапазоне частот (10^-2 -V10³) Гц; доверительные границы основной относительной погрешности д₀ при доверительной вероятности р = 0,95, 5₀ = 540"² - 2-10’¹.

• 6.3. Рекомендуемые доверительные границы основных относительных погрешностей д₀ при доверительной вероятности р = 0,95 средств измерений не должны превышать значений, указанных в таблице 4.

Таблица 4 - Рекомендуемые доверительные границы основных относительных погрешностей д₀ средств измерений
