ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы спектра низкочастотные R&S UPV предназначены для измерения электрических параметров низкочастотных сигналов звукового диапазона частот, а также отображения сигналов в частотной и временной областях.

Принцип действия анализатора спектра низкочастотного R&S UPV основан на аналогово-цифровом преобразовании входного сигнала с дальнейшей его обработкой и выводом на экран результатов измерения в различном формате - напряжение, частота, спектр, осциллограмма и т.д. Встроенный в анализатор спектра низкочастотный R&S UPV низкочастотный генератор работает на принципе цифро-аналогового преобразования и воспроизводит различные формы сигналов, задаваемые в цифровом виде. Для уменьшения искажений вход анализатора спектра низкочастотного R&S UPV и выход генератора оснащены переключаемыми фильтрами.

Конструктивно анализатор спектра низкочастотный R&S UPV выполнен в виде моноблока, работающего под управлением встроенного программного обеспечения в ОС Windows XP. Отображение результатов происходит на экране, размещенном на передней панели. Также на передней панели расположены входы анализатора спектра низкочастотного R&S UPV и выходы генератора, клавишная панель управления. На задней панели размещены разъем сетевого питания, интерфейсы дистанционного управления (опция UPV-K4), вход и выход синхросигнала.

Анализаторы спектра низкочастотные R&S UPV имеют следующие опции:

- UPV-B1 - генератор с малыми искажениями;

- UPV-B3 - второй генератор;

- UPV-U1 - модификация 150 Ом;

- UP-Z1MF- набор адаптеров XLR/BNC;

- UPV-K4 - дистанционное управление.

Общий вид анализаторов спектра низкочастотных R&S UPV, место нанесения знака поверки и место нанесения знака утверждения типа приведены на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

Встроенное программное обеспечение (ПО) управляет режимами работы и настройками анализатора спектра низкочастотного R&S UPV. ПО имеет следующую структуру: заголовок, блок инициализации переменных, подпрограммы управления клавиатурой, вывода информации на экран и по интерфейсу ДУ, управления настройками прибора. Выполняемые функции ПО: вывод информации о состоянии прибора на экран, определение команд пользователя путем опроса клавиатуры передней панели или интерфейса дистанционного управления, управление настройками прибора в соответствии с полученными командами. Защита программного обеспечения от преднамеренных изменений обеспечивается защитой паролем к сервисным функциям и файлам.

Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.

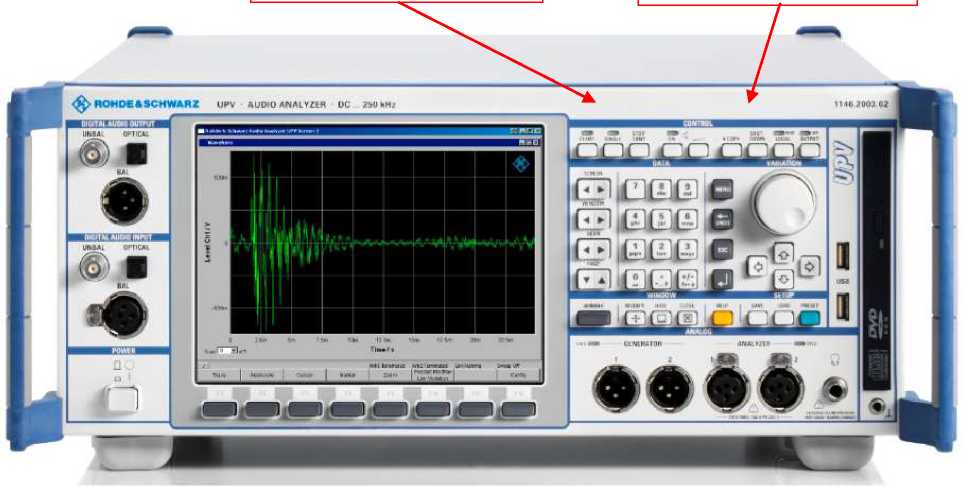

Место нанесения знака утверждения типа

Место нанесения знака поверки

Рисунок 1 - Общий вид средства измерений

Места пломбировки

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на переднюю панель анализаторов спектра низкочастотных R&S UPV методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП РТ 1598-2011 «Анализаторы спектра низкочастотные R&S UPV. Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» 06 сентября 2011 г.

Основные средства поверки:

• - мультиметр 3458A (регистрационный номер в Федеральном информационном фонде 25900-03);

• - анализатор спектра С4-77 (регистрационный номер в Федеральном информационном фонде 9415-84);

• - частотомер электронно-счетный вычислительный Ч3-64 (регистрационный номер в Федеральном информационном фонде 9135-83);

• - установка измерительная образцовая К2С-57 (регистрационный номер в Федеральном информационном фонде 11671-88).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на переднюю панель анализаторов спектра низкочастотных R&S UPV в соответствии с рис. 1 или на свидетельство о поверке.

приведены в эксплуатационном документе.

Техническая документация фирмы-изготовителя «Rohde & Schwarz GmbH & Co. KG», Германия

Фирма «Rohde & Schwarz GmbH & Co. KG», Германия

Адрес: Muehldorfstrasse 15, 81671 Munich, Germany

Телефон: +49 89 41 29 0

Факс: +49 89 41 29 12 164

Web-сайт: https://www.rohde-schwarz.com

E-mail: customersupport@rohde-schwarz.com

Фирма «Rohde & Schwarz zavod Vimperk, s.r.o», Чехия

Адрес: Spidrova 49,38501 Vimperk, Czech Republic

Телефон: +420 388 452 109

Web-сайт: https://www.rohde-schwarz.com

E-mail: customersupport@rohde-schwarz.com

Представительство фирмы «РОДЕ И ШВАРЦ ГМБХ И КО.КГ» (Германия) ИНН 9909002668

Адрес: 117335, г. Москва, проспект Нахимовский, дом 58, комната 3, этаж 6 Телефон: +7 (495) 981-3560

Факс: +7 (495) 981-3565

Web-сайт: https://www.rohde-schwarz.com/ru

E-mail: sales.russia@rohde-schwarz.com

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: +7 (495) 544-00-00

Web-сайт: http://www.rostest.ru

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств

измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
