№914 от 15.05.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 153312
ПРИКАЗ.
О внесении изменений в описание типа СИ
О переоформлении свидетельства об утверждении типа СИ
Газоанализаторы стационарные ДГС ЭРИС-ФИД
Приказы по основной деятельности по агентству Вн. Приказ № 914 от 15.05.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ15 мая 2020 г. № 914
Москва
О переоформлении свидетельства об утверждении типа средств измерений № 64010/1 «Газоанализаторы стационарные ДГС ЭРИС-ФИД» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «ЭРИС» от 10 января 2020 г. № ЭР00-000039 и № ЭР00-000040, приказываю:
-
1. Внести изменения в описание типа на газоанализаторы стационарные ДГС ЭРИС-ФИД, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 65551-16, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.
-
2. Установить методику поверки по документу МП 118-221-2016 «ГСИ. Газоанализаторы стационарные ДГС ЭРИС-ФИД. Методика поверки» с изменением № 2, утвержденному ФГУП «УНИИМ» 9 января 2020 г., и распространить действие документа на газоанализаторы стационарные ДГС ЭРИС-ФИД, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 64010/1 «Газоанализаторы стационарные ДГС ЭРИС-ФИД», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 65551-16, в связи с внесением изменений в методику поверки.
-
4. Управлению государственного надзора и контроля (А. М. Кузьмину), ФГУП «ВНИИМС» (А. Ю. Кузину) обеспечить в соответствии
с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
/ л
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1O36E1BO7EOFB8OEA1189OO8CB6D09O Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06.11.2019 до 06.11.2020
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «15» мая 2020 г. № 914
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы стационарные ДГС ЭРИС-ФИД
Назначение средства измеренияГазоанализаторы стационарные ДГС ЭРИС-ФИД (далее - газоанализаторы) предназначены для измерений объемной доли токсичных газов и паров органических соединений в смеси с воздухом при условии загазованности контролируемой воздушной среды только одним определяемым веществом. При наличии в анализируемом воздухе двух или более токсичных веществ, газоанализатор является индикатором общей загазованности.
Описание средства измеренийПринцип действия газоанализаторов - фотоионизационный, основанный на ионизации молекул органических и неорганических веществ фотонами высокой энергии и измерении возникающего при этом тока между измерительными пластинами. В качестве источников ионизации используются криптоновая ультрафиолетовая лампа и аргоновая лампа.
Газоанализатор имеет одноблочный металлический корпус. В верхней части корпуса газоанализатора располагается жидкокристаллический дисплей, электронные платы и клеммы для выполнения электрических соединений. Подключение кабелей производится через специальные кабельные вводы. Управление режимами работы газоанализатора осуществляется бесконтактно с помощью магнитного ключа, посредством команд по цифровому интерфейсу RS-485, либо с помощью HART-коммуникатора (если прибор оснащен HART интерфейсом). В нижней части корпуса расположен фотоионизационный детектор (сенсор).
Газоанализаторы выпускаются в двух исполнениях, отличающихся типом дисплея: ДГС ЭРИС-ФИД-01 с четырехразрядным дисплеем, ДГС ЭРИС-ФИД-02 с графическим дисплеем.
Газоанализаторы являются стационарными одноканальными приборами непрерывного действия. Способ отбора пробы - диффузионный.
Газоанализатор имеет следующие виды выходных сигналов:
-
- цифровой;
-
- унифицированный аналоговый токовый от 4 до 20 мА.
Газоанализаторы выполнены во взрывозащищенном исполнении, маркировка взрывозащиты 1Exd [ia] IICT6 X.
Степень защиты оболочки от проникновения пыли и воды IP 67 по ГОСТ 14254-2015.
Газоанализаторы оснащены цифровой индикацией и световой предупреждающей сигнализацией. Пороги сигнализации устанавливаются изготовителем или потребителем.
Дополнительно (по заказу) газоанализаторы могут иметь светозвуковую предупреждающую сигнализацию, три реле АВАРИЯ, ПОРОГ1 и ПОРОГ2 с характеристиками: максимальный ток 1 А, напряжение постоянного тока 24 В, интерфейс HART, модуль беспроводной передачи (расстояние передачи до 1 км, частота 2,4 ГГц), модуль батарейного питания.
По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха газоанализаторы соответствуют группе исполнения Д3 по ГОСТ Р 52931-2008.
Газоанализаторы применяются как самостоятельные приборы или в составе систем газоаналитических многофункциональных СГМ ЭРИС-100, выпускаемых ООО «ЭРИС», а так же в составе других измерительных систем, допущенных к применению на территории РФ.
Общий вид газоанализаторов, схемы пломбировки от несанкционированного доступа представлены на рисунках 1 - 4. Пломба наносится в виде разрушаемой наклейки на заднюю часть прибора.

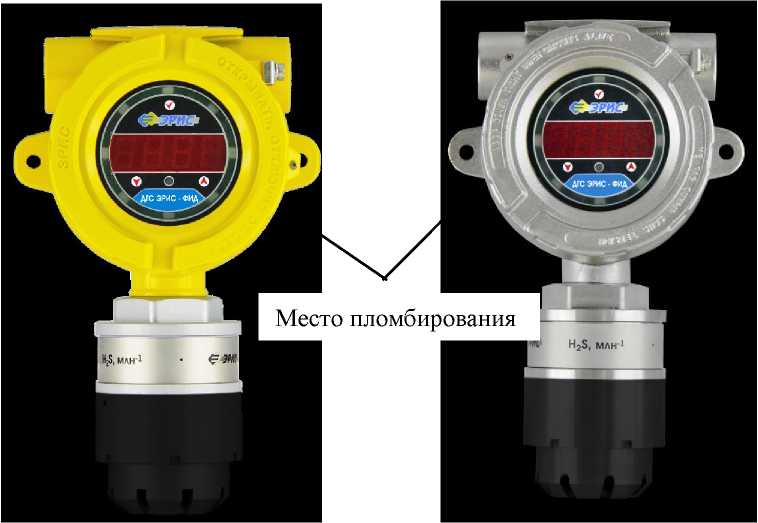

Рисунок 1 - Общий вид газоанализатора ДГС ЭРИС-ФИД-01 в алюминиевом корпусе и схема пломбировки от несанкционированного доступа
Рисунок 2 - Общий вид газоанализатора ДГС ЭРИС-ФИД-01 в стальном корпусе и схема пломбировки от несанкционированного доступа

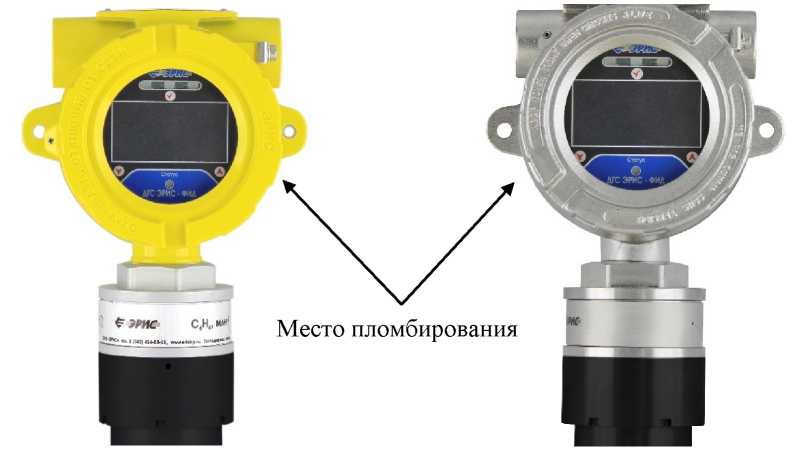

Рисунок 3 - Общий вид газоанализатора ДГС ЭРИС-ФИД-02 в алюминиевом корпусе и схема пломбировки от несанкционированного досту-
Рисунок 4 - Общий вид газоанализатора ДГС ЭРИС-ФИД-02 в стальном корпусе и схема пломбировки от несанкционированного доступа
Идентификационные данные встроенного программного обеспечения (ПО) газоанализаторов указаны в таблице 1.
Уровень защиты ПО «высокий» в соответствии с P 50.2.077-2014.
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Таблица 1- Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ДГС ЭРИС-ФИД |
|
Номер версии (идентификационный номер ПО) |
не ниже V 1.1 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики приведены в таблицах 2 - 4.
Таблица 2 - Диапазоны измерений объемной доли определяемых компонентов, пределы
допускаемой основной погрешности, время установления показаний газоанализаторов
|
Определяемый компонент |
Диапазон показаний объемной доли определяемог о компонента, млн-1 |
Диапазон измерений (ДИ) объемной доли определяемого компонента, млн-1 |
Пределы допускаемой основной приведенной к ДИ погрешности, Y, % |
Пределы допускаемой основной относительной погрешности, 6, % |
Время установления показаний, мин, не более |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Винилхлорид C2H3CI |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
1 |
|
св. 2 до 10 |
- |
±20 | |||
|
от 0 до 100 |
от 0 до 10 включ. |
±20 |
- | ||
|
св. 10 до 100 |
- |
±20 | |||
|
от 0 до 1000 |
от 0 до 500 |
±25 |
- | ||
|
Бензол СбНб |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
1 |
|
св. 2 до 10 |
- |
±20 | |||
|
от 0 до 100 |
от 0 до 10 включ. |
±20 |
- | ||
|
св. 10 до 100 |
- |
±20 | |||
|
от 0 до 1000 |
от 0 до 500 |
±25 |
- | ||
|
Этилбензол C8H10 |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
1 |
|
св. 2 до 10 |
- |
±20 | |||
|
от 0 до 100 |
от 0 до 10 включ. |
±20 |
- | ||
|
св. 10 до 100 |
- |
±20 | |||
|
от 0 до 1000 |
от 0 до 500 |
±25 |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Стирол C8H8 |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
1 |
|
св. 2 до 10 |
- |
±20 | |||
|
от 0 до 100 |
от 0 до 10 включ. |
±20 |
- | ||
|
св. 10 до 100 |
- |
±20 | |||
|
от 0 до 1000 |
от 0 до 500 |
±25 |
- | ||
|
н-Пропилацетат C5H10O2 |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
1 |
|
св. 2 до 10 |
- |
±20 | |||
|
от 0 до 100 |
от 0 до 10 включ. |
±20 |
- | ||
|
св. 10 до 100 |
- |
±20 | |||
|
Эпихлоргидрин C3H5CIO |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
1 |
|
св. 2 до 10 |
- |
±20 | |||
|
N,N- диметилацетамид (морфолин) C4H9NO |
от 0 до 10 |
от 0 до 1 включ. |
±20 |
- |
1 |
|
св.1 до 10 |
- |
±20 | |||
|
Хлористый бензил C7H7Q |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
Фурфуриловый спирт C5H6O2 |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
15 |
|
св. 2 до 10 |
- |
±20 | |||
|
Этанол C2H5OH |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
от 0 до 100 |
от 0 до 10 включ. |
±20 |
- | ||
|
св. 10 до 100 |
- |
±20 | |||
|
от 0 до 1000 |
от 0 до 500 |
±25 |
- | ||
|
2-аминоэтанол C2H7NO |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
20 |
|
св. 2 до 10 |
- |
±20 | |||
|
Формальдегид СН2О |
от 0 до 10 |
от 0 до 0,4 включ. |
±20 |
- |
2 |
|
св. 0,4 до 10 |
- |
±20 | |||
|
Пропанол C3H7OH |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
от 0 до 100 |
от 0 до 10 включ. |
±20 |
- | ||
|
св. 10 до 100 |
- |
±20 | |||
|
Уксусная кислота C2H4O2 |
от 0 до 100 |
от 0 до 100 |
±20 |
- |
2 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Изобутилен (ЛОС по изобутилену) i-C4H8 |
от 0 до 10 |
от 0 до 2 включ. |
±15 |
- |
1 |
|
св. 2 до 10 |
- |
±15 | |||
|
от 0 до 100 |
от 0 до 10 включ. |
±15 |
- | ||
|
св. 10 до 100 |
- |
±15 | |||
|
от 0 до 1000 |
от 0 до 500 |
±15 |
- | ||
|
N-бутанол C4H9OH |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
от 0 до 200 |
от 0 до 10 включ. |
±20 |
- | ||
|
св. 10 до 200 |
- |
±20 | |||
|
Диэтиламин C4H11N |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
от 0 до 100 |
от 0 до 10 включ. |
±20 |
- | ||
|
св. 10 до 100 |
- |
±20 | |||
|
Метанол CH3OH |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
от 0 до 100 |
от 0 до 10 включ. |
±20 |
- | ||
|
св. 10 до 100 |
- |
±20 | |||
|
Этилхлорфор миат C3H5CIO2 |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
Толуол C7H8 |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
от 0 до 100 |
от 0 до 10 включ. |
±20 |
- | ||
|
св. 10 до 100 |
- |
±20 | |||
|
Фенол C6H5OH |
от 0 до 3 |
от 0 до 0,2 включ. |
±20 |
- |
2 |
|
св. 0,2 до 3 |
- |
±20 | |||
|
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 | |
|
св. 2 до 10 |
- |
±20 | |||
|
от 0 до 100 |
от 0 до 10 включ. |
±20 |
- | ||
|
св. 10 до 100 |
- |
±20 | |||
|
Ксилол (СНз)2СбН4 |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
от 0 до 100 |
от 0 до 10 включ. |
±20 |
- | ||
|
св. 10 до 100 |
- |
±20 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Гексафторид серы SF6 |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
от 0 до 100 |
от 0 до 10 включ. |
±20 |
- | ||
|
св. 10 до 100 |
- |
±20 | |||
|
Оксид этилена C2H4O |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
от 0 до 100 |
от 0 до 10 включ. |
±20 |
- | ||
|
св. 10 до 100 |
- |
±20 | |||
|
Арсин AsH3 |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
Фосфин PH3 |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
Нафталин С10Н8 |
от 0 до 10 |
от 0 до 4 включ. |
±20 |
- |
2 |
|
св. 4 до 10 |
- |
±20 | |||
|
Бром (ВГ2) |
от 0 до 2 |
от 0 до 0,2 включ. |
±20 |
- |
4 |
|
св. 0,2 до 2 |
- |
±20 | |||
|
Аммиак (NH3) |
от 0 до 1000 |
от 0 до 100 включ. |
±20 |
- |
2 |
|
св. 100 до 1000 |
- |
±20 | |||
|
Этантиол (C2H5SH) |
от 0 до 20 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 20 |
- |
±20 | |||
|
Метантиол (CH3SH) |
от 0 до 20 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 20 |
- |
±20 | |||
|
Акриловая кислота (C3H4O2) |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
Метилакрилат (С4Н6О2) |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
Бутилакрилат (С7Н12О2) |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
Этилакрилат (CH2CHCOOC2H5) |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
Изобутилацетат (C6H12O2) |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
Пропилен(пропен) C3H6 |
от 0 до 500 |
от 0 до 100 включ. |
±20 |
- |
2 |
|
св. 100 до 500 |
- |
±20 | |||
|
2,3-дитиабутан (диметилдисульфид) C2H6S2 |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 | |||
|
2,5-фурандион (малеиновый ангидрид) C4H2O3 |
от 0 до 10 |
от 0 до 2 включ. |
±20 |
- |
2 |
|
св. 2 до 10 |
- |
±20 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Ацетонитрил C2H3N |
от 0 до 10 |
от 0 до 6 включ. |
±20 |
- |
2 |
|
св. 6 до 10 |
- |
± 20 |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, в долях от предела основной погрешности |
±0,2 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, мин, не более |
10 |
|
Напряжение питания постоянного тока, В |
от 12 до 36 |
|
Потребляемая мощность, В^А, не более |
5 |
|
Габаритные размеры, мм, не более: - высота |
130 |
|
- ширина |
225 |
|
- длина |
150 |
|
Масса, кг, не более: - в алюминиевом корпусе |
2,0 |
|
- в стальном корпусе |
4,0 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +65 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
- относительная влажность (без конденсации влаги), % |
от 5 до 95 |
|
Средняя наработка на отказ, ч |
35000 |
|
Средний срок службы сенсора (фотоионизационного детектора, ФИД), лет |
3 |
|
Средний срок службы газоанализатора, лет |
12 |
наносится на металлический шильд, закрепленный на корпусе газоанализатора, методом сублимации и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 5 - Комплектность газоанализаторов
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор стационарный |
ДГС ЭРИС-ФИД |
1 шт. |
|
Руководство по эксплуатации |
АПНС.413216.240-02 РЭ |
1 экз. |
|
Паспорт |
АПНС.413216.240-01 ПС |
1 экз. |
|
Методика поверки |
МП 118-221-2016 с изменением № 2 |
* 1* экз. |
|
Наименование |
Обозначение |
Количество |
|
Калибровочная насадка |
- |
** 1** шт. |
|
Козырек защиты от погодных осадков и солнца |
- | |
|
Комплект для монтажа на трубу |
- | |
|
Комплект для монтажа в воздуховоде |
- |
- ** 1 шт. |
|
Заглушка кабельного ввода |
- | |
|
Внешний светозвуковой извещатель |
- | |
|
Магнитный указатель |
- | |
|
Кабельный ввод |
- | |
|
* Один экземпляр на партию, но не менее одного экземпляра в один адрес ** Определяется заказом | ||
осуществляется по документу МП 118-221-2016 «ГСИ. Газоанализаторы стационарные ДГС ЭРИС-ФИД. Методика поверки» с изменением № 2, утвержденному ФГУП «УНИИМ» 09 января 2020 г.
Основные средства поверки:
-
- стандартные образцы - поверочные газовые смеси (ГСО-ПГС) ГСО 10337-2013 (СНзОН-азот), ГСО 10383-2013 (СШдО-азот), ГСО 10530-2014 ^б-азот), ГСО 10338-2013 (С2Н5ОН-азот), ГСО 10367-2013 (С6Н6-азот), ГСО 10368-2013 (С7Н8-азот), ГСО 10373-2013 (С2НзС1-азот), ГСО 10548-2014 (СШзСЬазот), ГСО 10545-2014 (РНз-азот), ГСО 10524-2014 (с8Н1о-азот), ГСО 10539-2014 (С8Н8-азот), ГСО 10533-2014 (С^^-азот), ГСО 10524-2014 (СзН7ОН-азот), ГСО 10541-2014 (К^-азот), ГСО 10524-2014 (С4Н9ОН-азот), ГСО 10657-2015 (с4Н^-азот), ГСО 10545-2014 (Asft-азот), ГСО 10545-2014 (ЫНз-азот), ГСО 105зб-2014 (е^БН-азот), ГСО 10536-2014 (СНзSH-азот), ГСО 10659-2015 (СзН5С1О2-азот), ГСО 10545-2014 (СН2О-азот);
-
- рабочий эталон единицы содержания компонентов в газовых средах 1 разряда в диапазоне значений от 140-6 до 10 % в соответствии с Приказом Росстандарта от 14.12.2018 № 2664 (генератор газовых смесей ГГС, рег. № 62151-15);
-
- рабочий эталон единиц молярной доли и массовой концентрации компонентов в газовых средах 2 разряда в диапазоне значений от 0,07 до 100 мг/мз в соответствии с Приказом Росстан-дарта от 14.12.2018 г. № 2664 (генератор ГДП 102, рег. № 17431-09);
-
- источники микропотоков газов и паров ИМ-ВРЗ-7-М-А2, ИМ-ВРЗ-10-М-А2, ИМ-ВРЗ-12-М-А2, ИМ-ВРЗ-14-М-А2, 1 разряд в соответствии с Приказом Росстандарта от 14.12.2018 г. № 2664 (рег. № 50збз-12);
-
- источники микропотоков газов и паров ИМ-ВРЗ-24-М-И, 1 разряд по Приказу Росстандарта от 14.12.2018 г. № 2664 (рег. № 52547-1з);
-
- источники микропотоков газов и паров ИМ104-М-А2, ИМ89-М-А2, ИМ30-М-А2, ИМ97-О-А2, ИМ159-М-А2, ИМ39-М-Б, 1 разряд по Приказу Росстандарта от 14.12.2018 г. № 2664 (рег. № 15075-09);
-
- рабочий эталон единицы постоянного электрического напряжения 3 разряда в диапазоне значений от 140-2 до 140з В по ГОСТ 8.027-2001, постоянного электрического тока 2 разряда в диапазоне значений от 140-2 до 3 А по Приложению к приказу Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 № 2091, переменного электрического напряжения 3 разряда в диапазоне значений от 1-10-1 до 750 В по приказу Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 № 1053, электрического сопротивления 3 разряда в диапазоне значений от 1402 до 1408 Ом в соответствии с приложением к Приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 (мультиметр цифровой 34410А, рег. № 33921-07);
- рабочий эталон единицы электрического сопротивления 3 разряда номинальных значений 140-3, 140-2, 1-10-1, 1, 10, 1402, 1403, 1404, 1405 Ом по Приложению к приказу Федерального агенства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 (мера электрического сопротивления МС3050, рег. № 28926-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализаторам стационарным ДГС ЭРИС-ФИДПриказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. № 1034н «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах»
Приказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 12.1.005-88 ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ТУ 4215-024-56795556-2015 Газоанализаторы стационарные ДГС ЭРИС-ФИД. Технические условия
ИзготовительОбщество с ограниченной ответственностью «ЭРИС» (ООО «ЭРИС»)
ИНН 5920017357
Адрес: 617762, Пермский край, г. Чайковский, ул. Промышленная, д. 8/25
Телефон: +7 (34241) 6-55-11, факс: +7 (34241) 6-55-11
E-mail: info@eriskip.ru
Испытательный центрФедеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: +7 (343) 350-26-18, факс: +7 (343) 350-20-39
Е-mail: uniim@uniim.ru
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 19.10.2015 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
«15» мая 2020 г.
М.п.
