О переоформлении свидетельства об утверждении типа № 54386 средства измерений «Комплексы программно-аппаратные wiSLA» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент) и в связи с обращением ОООНТЦ«Веллинк» от02 октября2017 г.№ 2017-067 приказываю:

• 1. Внести изменения в описание типа на комплексы программноаппаратные wiSLA, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 56728-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство № 54386 об утверждении типа комплексов программно-аппаратных wiSLA в связи со сменой наименования изготовителя.

• 3.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

4. Контроль за исполненном настоящего приказа оставляю га собой.

Сертификат: 00E1036ECOC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «08» декабря 2017 г. № 2771

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы программно-аппаратные wiSLA

Комплексы программно-аппаратные wiSLA (далее - комплексы) предназначены для формирования на интерфейсах 10/100/1000BASE-T цифрового измерительного сигнала с заданной тактовой частотой и измерения количества переданной информации при тестировании сетей передачи данных.

Принцип действия комплекса основан на воспроизведении эталонной частоты задающим генератором импульсных сигналов с встроенным кварцевым источником тактовой частоты и формировании на выходе тестеров импульсного сигнала, соответствующего трафику передачи данных (потоку пакетов цифровой информации) на разных уровнях сети. Комплекс обеспечивает логический анализ структуры импульсного сигнала (трафика), поступающего на вход комплекса; измерение количества информации и вычисление статистики сети (определение пропускной способности, задержки распространения пакетов, зависимости уровня потерь пакетов от загрузки канала, максимальной пропускной способности канала).

Комплексы состоят из аппаратной части - тестеров wiProbe (далее - тестеров) на платформе Sheeva-Plug + программное обеспечение SLAMON, размещаемых на узлах сети передачи данных, и универсального внешнего персонального компьютера (ПК) с установленным на нем специальным программным обеспечением wiSLA 2.0, подсистемы которого осуществляют управление работой комплексов, обработку и хранение полученных данных в результате проведенного измерения и тестирования. Комплексы обеспечивают проведение тестирования на сетях передачи данных с электрическими и оптическими интерфейсами.

Функционирование комплекса обеспечивается аппаратными и программными средствами комплекса и внешним ПК со следующими параметрами:

• • операционная система Centos;

• • свободный объем жесткого диска 200 Гбайт;

• • порт 10/100/1000 BASE-T.

ПО комплексов функционирует в среде Linux и FreeBSD. Связь комплекса с управляющим компьютером и подключение к объекту тестирования осуществляется по интерфейсу 10/100/1000 BASE-T.

Тестеры wiProbe выпускаются в различных конструктивных исполнениях. Конструктивное исполнение не затрагивает внутреннюю архитектуру тестера и не влияет на его метрологические характеристики. Наличие нескольких конструктивных исполнений определяется специфическими требованиями заказчиков и особенностями эксплуатации wiProbe, а также особенностями крепления и размещения на узлах связи.

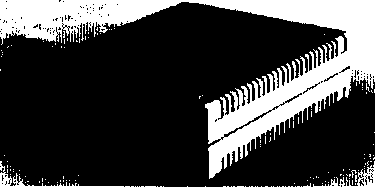

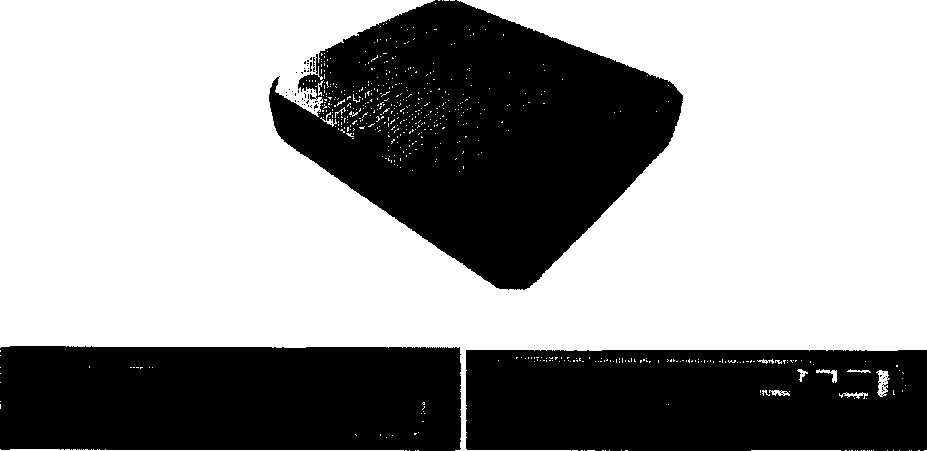

Общий вид аппаратной части комплекса в конструктивных исполнениях WPE-01, WPE-02, WPE-03, WPE-04, WPE-05, WPE-06, WPE-07, WPE-08, WPE-09, М716-01, М716-02, М716-03, М716-04, М716-05, М716-06, М716-07, М716-08, М716-09, М716-10 показан на рисунках 1-19. Схема защиты от несанкционированного доступа с помощью однократно используемой этикетки с предупреждающей надписью показана на рисунке 1. Во всех остальных конструктивных исполнениях тестера wiProbe используется аналогичная одноразовая наклейка.

Этикетка с предупреждающей надписью

Рисунок 1 - Тестер wiProbe в конструктивном исполнении WPE-01

Рисунок 2 - Тестер wiProbe в конструктивном исполнении WPE-02

Рисунок 3 - Тестер wiProbe в конструктивном исполнении WPE-03

• •

Рисунок 5 - Тестер wiProbe в конструктивном исполнении WPE-05

Рисунок 6 - Тестер wiProbe в конструктивном исполнении WPE-06

Рисунок 7 - Тестер wiProbe в конструктивном исполнении WPE-07

Рисунок 8 - Тестер wiProbe в конструктивном исполнении WPE-08

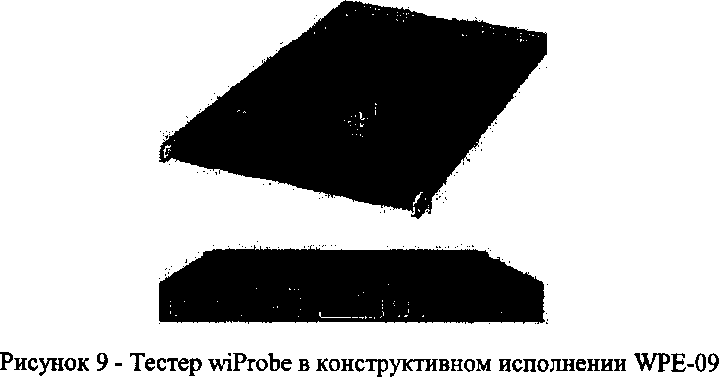

Рисунок 10 - Тестер wiProbe в конструктивном исполнении М716-01

Рисунок 11 - Тестер wiProbe в конструктивном исполнении М716-02

Рисунок 12 - Тестер wiProbe в конструктивном исполнении М716-03

Рисунок 15 - Тестер wiProbe в конструктивном исполнении М716-06

Рисунок 16 - Тестер wiProbe в конструктивном исполнении М716-07

Рисунок 17 - Тестер wiProbe в конструктивном исполнении М716-08

Рисунок 18 - Тестер wiProbe в конструктивном исполнении М716-09

Программное обеспечение (далее по тексту - ПО) встроенное, с управляющими функциями. Идентификационные данные приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014, Запись ПО осуществляется в процессе производства. Доступ к внутренним частям аппаратных средств, включая процессор, защищен конструкцией и этикеткой. Модификация ПО возможна только на предприятии изготовителя.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Окончание таблицы 3

наносится на заднюю панель каждого тестера, входящего в комплекс, в виде наклеиваемой этикетки, и на руководство по эксплуатации типографским способом.

Комплектность комплекса приведена в таблице 4.

Таблица 4 - Комплект поставки комплекса

осуществляется по документу МП 425760-002-66965621-13 «Комплексы программно-аппаратные wiSLA. Методика поверки», утвержденному ФГУП «ЦНИИС» 31 января 2014 г.

Основные средства поверки:

• - формирователь IP-соединений Амулет-М (per. № 36174-07): (диапазон формирования и измерения количества информации 10 байт - 10 Мбайт, пределы допускаемой абсолютной погрешности формирования и измерения количества информации IP-соединений ±1 байт)

• - частотомер электронно-счетный 43-63/1 (per. № 9084-90).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится в виде оттиска доверительного клейма на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

ВЛЦК.425760 120 ТУ Тестеры wiProbe комплекса программно-аппаратного wiSLA. Технические условия

Общество с ограниченной ответственностью «НТЦ Веллинк» (ООО «НТЦ Веллинк»)

ИНН 7743103440

Адрес: 125130, г. Москва, Старопетровский пр-д, д. 7а, стр. 4

Тел.: +7 (495) 374 66-78

Факс: +7 (495) 374 66-78

E-mail: info@wellink.ru

Федеральное государственное унитарное предприятие «Центральный научно-исследовательский институт связи» (ФГУП «ЦНИИС»)

Адрес: 111141, г. Москва, 1-й проезд Перова поля, д. 8

Тел.: +7 (495) 368-97-70

Факс: +7 (495) 674-00-67

E-mail: metrolog@zniis.ru

Аттестат аккредитации ФГУП ЦНИИС по проведению испытаний средств измерений в целях утверждения типа № 30112-13 от 14.07.2017 г.
