№167 от 27.01.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 408530
О внесении изменений в сведения об утвержденных типах средств измерений
Приказы по основной деятельности по агентству
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
27 января 2023 г.
167
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
собой.
хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
-
4. Контроль за испол/ен
Заместитель Руководителя
Е.Р .Лазаренко
Сертификат: 646070CB8580659469A8SBF6D1B13BC0 Кому выдан: Лазаренко Евгений Русланович Действителен: с 20.12.2022 до 14.03.2024
_
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «27» января 2023 г. № 167
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1. |
Приборы электроизмерительные лабораторные переносные аналоговые |
М2042, М2044, М2051 |
10077-85 |
Закрытое акционерное общество «Производственное объединение «Электроточприбор» (ЗАО «ПО «ЭТП») Адрес: г. Омск, пр-кт К. Маркса, 18/13 Юридический адрес: г. Омск, ул. Учебная,199Б |
Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП») Адрес: г. Омск, проспект Карла Маркса, дом 18/13 |
Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП»), г. Омск | ||
2. |
Преобразователи термоэлектрические |
ТПП 2 821 004, ТПР 2 821 005, ТПР 2 821 006, ТПП 5 182 002, ТПР 5 182 003, ТПР 5 182 004 |
13375-04 |
Открытое акционерное общество «Научнопроизводственное предприятие «Эталон» (ОАО «НПП «Эталон») |
Акционерное общество «Научно-производственное предприятие «Эталон» (АО «НПП «Эталон») |
Акционерное общество «Научнопроизводственное предприятие «Эталон» (АО «НПП «Эталон»), г. Омск |
3. |
Амперметры |
ЭА2268 |
46787-11 |
Закрытое акционерное общество «Производственное объединение «Электроточприбор» (ЗАО «ПО «ЭТП») Адрес: г. Омск, пр-кт К. Маркса, 18/13 Юридический адрес: г. Омск, ул. Учебная,199Б |
Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП») Адрес: г. Омск, проспект Карла Маркса, дом 18/13 |
Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП»), г. Омск | ||
4. |
Бортовые системы взвешивания |
PROFILOAD |
67881-17 |
Общество с ограниченной ответственностью «ВЕСЫ РОСТОВА» (ООО «ВЕСЫ РОСТОВА»), г. Ростов-на-Дону |
Общество с ограниченной ответственностью «ПРОМТЕХЦИФРА» (ООО «ПРОМТЕХЦИФРА»), г. Ростов-на-Дону |
Общество с ограниченной ответственностью «ПРОМТЕХЦИФРА» (ООО «ПРОМТЕХЦИФРА»), г. Ростов-на-Дону | ||
5. |
Счетчики газа бытовые |
СГ-1 вариант 14 серия 01 |
74209-19 |
Акционерное общество Омское производственное объединение «Радиозавод им. А.С. Попова» (РЕЛЕРО) (АО ОмПО «Радиозавод им. А.С. Попова» (РЕЛЕРО)) Адрес: 644009, Омская обл., г. Омск, ул. 10 лет Октября, д. 195 |
Акционерное общество «Научно-производственное объединение «Радиозавод имени А.С. Попова» (АО «НПО «Радиозавод им. А.С. Попова») Юридический адрес: 127287, г. Москва, вн. тер. г. муниципальный округ Савеловский, ул. Хуторская 2-я, д. 29, стр. 4 |
Акционерное общество «Научнопроизводственное объединение «Радиозавод имени А.С. Попова» (АО «НПО «Радиозавод им. А.С. Попова»), г. Москва | ||
6. |
Вольтметры ЦВ2136, амперметры ЦА2136 |
75433-19 |
Закрытое акционерное общество «Производственное объединение «Электроточприбор» (ЗАО «ПО «ЭТП») Адрес: г. Омск, пр-кт К. Маркса, 18/13 Юридический адрес: г. Омск, ул. Учебная,199Б |
Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП») Адрес: г. Омск, проспект Карла Маркса, дом 18/13 |
Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП»), г. Омск |
7. |
Счетчики газа бытовые |
СГ-1 |
78200-20 |
Акционерное общество Омское производственное объединение «Радиозавод им. А.С. Попова» (РЕЛЕРО) (АО ОмПО «Радиозавод им. А.С. Попова» (РЕЛЕРО)) Адрес: 644009, Омская обл., г. Омск, ул. 10 лет Октября, д. 195 |
Акционерное общество «Научно-производственное объединение «Радиозавод имени А.С. Попова» (АО «НПО «Радиозавод им. А.С. Попова») Юридический адрес: 127287, г. Москва, вн. тер. г. муниципальный округ Савеловский, ул. Хуторская 2-я, д. 29, стр. 4 |
Акционерное общество «Научнопроизводственное объединение «Радиозавод имени А.С. Попова» (АО «НПО «Радиозавод им. А.С. Попова»), г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» января 2023 г. № 167
Лист № 1
Всего листов 4
Регистрационный № 10075-85
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы электроизмерительные лабораторные переносные аналоговые М2042, М2044, М2051
Назначение средства измеренийПриборы электроизмерительные лабораторные переносные аналоговые М2042, М2044, М2051 (далее - приборы) предназначены для измерения постоянных напряжений и силы тока.
Описание средства измеренийПриборы магнитоэлектрической системы с подвижной частью, укрепленной на растяжках, многодиапазонные со стрелочным указателем и равномерной шкалой с антипараллаксным устройством. Приборы оформлены в пластмассовом корпусе. На лицевой стороне помещены переключатель диапазонов измерений, переключатель кратности, зажимы для включения приборов и измерительную схему, корректор для установки указателя на нулевую отметку шкалы.
Приборы имеют три модификации: микроамперметр М2042, вольтамперметры М2044, М2051.
Внешний вид приборов представлен на рисунке 1, схема пломбирования - на рисунке 2.

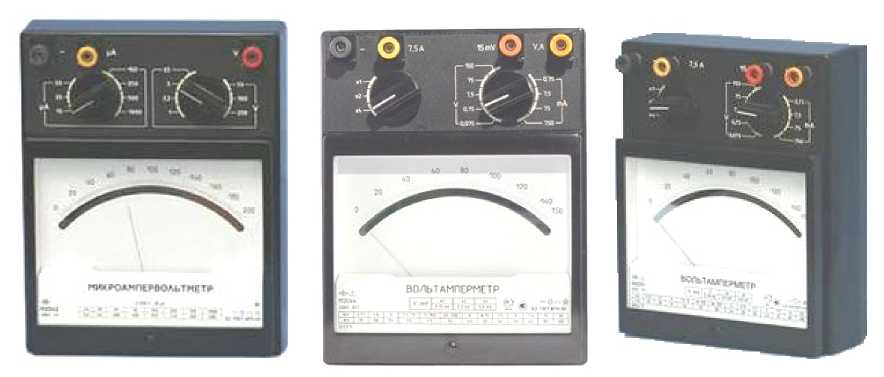

Рисунок 1 - Внешний вид приборов (слева направо: М2042; М2044; М2051)
Клеймо повер1пеля / ОТК
Рисунок 2 - Схема пломбирования
Основные метрологические и технические характеристики термостатов приведены в таблице 1.
Таблица 1
Наименование характеристики |
Значение характеристики | ||
М2042 |
М2044 |
М2051 | |
Диапазон измерений: - силы тока |
от 10 до 1000 мкА |
от 0,75 мА до 30 А |
от 0,75 мА до 30 А |
- напряжения |
от 1 до 250 В |
от 15 мВ до 600 В |
от 15 мВ до 600 В |
Ток полного отклонения |
0,01 мА |
0,15; 0,30; 0,60 мА |
0,15; 0,30; 0,60 мА |
Класс точности |
0,2 |
0,2 |
0,5 |
Пределы допускаемой основной приведенной погрешности |
±0,2 % |
±0,2 % |
±0,5 % |
Пределы допускаемой дополнительной приведенной погрешности, вызванной: - изменением положения приборов от нормального положения в любом направлении на 5° |
±0,10 % |
±0,10 % |
±0,25 % |
- изменением температуры окружающего воздуха от нормальной до любой температуры в пределах, установленных рабочими условиями, на каждые 10 °С |
±0,20 % |
±0,20 % |
±0,40 % |
- влиянием внешнего постоянного равномерного магнитного поля с индукцией 0,4 мТл |
при самом неблагоприятном направлении |
±0,30 % |
±0,30 % |
±0,30 % |
Время установления показаний, с, не более, в диапазоне измерений: - от 0 до 10 мкА |
6 | ||
- от 0 до 15 мВ |
- |
6 |
6 |
- остальные диапазоны |
4 |
4 |
4 |
Габаритные размеры, мм, не более Масса, кг, не более Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее Условия эксплуатации: |
243x200x100 3 10 32500 |
|
от 10 до 35 до 80 |
наносится на щиток прибора методом переноса, а так же на руководство по эксплуатации типографским способом.
В комплект поставки прибора входят:
- прибор
- провод калиброванный
- руководство по эксплуатации
1 шт.
2 шт. (для модификаций М2044, М2051)
1 шт.
Метод измерения - прямой.
Принцип работы приборов приведен в документе 3ПБ.379.061 РЭ «Приборы электроизмерительные лабораторные переносные аналоговые М2042, М2044, М2051. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к приборам электроизмерительным лабораторным переносным аналоговым М2042, М2044, М2051
ГОСТ 8711-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам»;
ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные
прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей»;
ГОСТ 30012.9-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 9. Рекомендуемые методы испытаний»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 8.022-91 «Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1х10-16 до 30 А»;
ГОСТ 8.027-2001 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования».
ИзготовительАкционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП»)
ИНН 5506052891
Адрес: 644042, г. Омск, пр-т Карла Маркса, д. 18/13
Телефон (факс): +7 (3812) 39-63-07
Web-сайт: https://etpribor.ru
E-mail: info@etpribor.ru
Испытательный центрГосударственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный центр стандартизации, метрологии и испытаний в Омской области» (ГЦИ СИ ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, д. 117А
Тел. (3812) 68-07-99, Факс 68-04-07
http://csm.omsk.ru, E-mail: info@ocsm.omsk.ru
Уникальный номер записи в реестре аккредитованных лиц № 30051-11.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» января 2023 г. № 167
Лист № 1
Всего листов 3
Регистрационный № 13375-04
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи термоэлектрические ТПП 2 821 004, ТПР 2 821 005, ТПР 2 821 006, ТПП 5 182 002, ТПР 5 182 003, ТПР 5 182 004
Назначение средства измеренийПреобразователи термоэлектрические ТПП 2 821 004, ТПР 2 821005, ТПР 2 821 006, ТПП 5 182 002, ТПР 5 182 003, ТПР 5 182 004 (далее - преобразователи термоэлектрические) предназначены для измерения температуры в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалами термопары (чувствительного элемента) преобразователей.
Описание средства измеренийПринцип действия преобразователей термоэлектрических основан на преобразовании тепловой энергии в ТЭДС чувствительного элемента при наличии разности температур между его свободными концами и горячим спаем.
Преобразователи термоэлектрические ТПП 5 182 002; ТПР 5 182 003; ТПР 5 182 004 состоят из термопары и изоляции - двухканальных корундовых трубок. Термопара состоит из двух термоэлектродов, изготовленных из разных сплавов платинородий-платиновых (для ТПП) или платинородий-платинородиевых (для ТПР), соединенных между собой на одном конце, который называется горячим спаем.
Преобразователи термоэлектрические ТПП 2 821 004; ТПР 2 821 005; ТПР 2 821 006 состоят из термопары, которая помещена в защитную арматуру. Материалом защитной арматуры погружаемой части преобразователей термоэлектрических является корунд.
Преобразователи термоэлектрические являются однофункциональными, неремонтируемыми, невосстанавливаемыми изделиями. По способу контакта с измеряемой средой преобразователи термоэлектрические соответствуют погружаемому исполнению, по условиям эксплуатации - стационарному исполнению, по отношению к измеряемой среде -негерметичные.
Внешний вид преобразователей термоэлектрических приведен на рисунке 1.
а)
б)

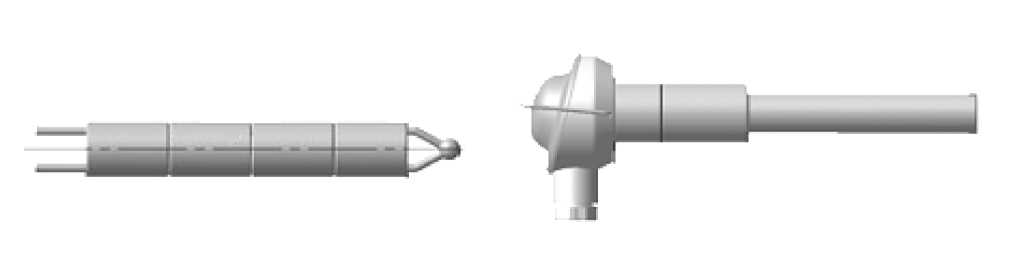

Рисунок 1 - Внешний вид преобразователей термоэлектрических:
а) ТПП 5 182 002, ТПР 5 182 003, ТПР 5 182 004;
б) ТПП 2 821 004, ТПР 2 821 005, ТПР 2 821 006.
Метрологические и технические характеристикиОсновные метрологические технические характеристики преобразователей термоэлектрических приведены в таблицах 1 и 2.
Таблица 1
Тип преобразователей термоэлектрических |
Номинальная статическая характеристика преобразования (НСХ) по ГОСТ Р 8.585-2001 |
Класс допуска |
Диапазон измеряемых температур, °С |
Пределы допускаемых отклонений от НСХ, °С |
ТПП 5 182 002 |
ТППф) |
2 |
от 0 до 600 |
±1,5 |
ТПП 2 821 004 |
св. 600 до 1300 включ. |
±0,0025^ t | | ||
ТПР 5 182 004 ТПР 2 821 005 |
ТПР(В) |
2 |
от 600 до 1600 |
±0,0025^ t | |
ТПР 5 182 003 ТПР 2 821 006 (исп. от 00 до 07) |
ТПР(В) |
3 |
от 600 до 800 св. 800 до 1600 включ. |
±4,0 ±0,005-| t | |
ТПР 2 821 006 (исп. от 08 до 15) |
ТПР(В) |
2 |
от 600 до 1700 |
±0,0025^| t | |
Примечание: | ||||
| t | - температура измеряемой среды, °С |
Таблица 2
Наименование характеристики |
Значение |
Номинальное значение температуры применения, °С: - ТПП 2 821 004, ТПП 5 182 002 |
1 100 |
- ТПР 2 821 005, ТПР 2 821 006, ТПР 5 182 004, ТПР 5 182 003 |
1 300 |
Показатели тепловой инерции при коэффициенте теплоотдачи, практически равном бесконечности, с, не более - ТПП 2 821 004, ТПР 2 821 005, ТПР 2 821 006 |
90 |
- ТПП 5 182 002, ТПР 5 182 003, ТПР 5 182 004 |
5 |
Масса, в зависимости от конструктивного исполнения, кг |
от 0,001 до 4,400 |
Длина монтажной части, в зависимости от конструктивного исполнения, мм: - ТПП 2 821 004, ТПР 2 821 005, ТПР 2 821 006 |
от 250 до 1 900 |
- ТПП 5 182 002, ТПР 5 182 003, ТПР 5 182 004 |
от 40 до 10 000 |
Средняя наработка на отказ, ч, не менее: - при температурах применения не выше номинального значения |
6 000 |
- при верхнем значении температуры применения ТПП 2 821 004, ТПП 5 182 002 |
1 000 |
- при верхнем значении температуры применения ТПР 2 821 005, ТПР 2 821 006, ТПР 5 182 004, ТПР 5 182 003 |
1 500 |
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Комплектность средства измеренийКомплектность преобразователей термоэлектрических приведена в таблице 3.
Таблица 3
Наименование |
Обозначение |
Количество |
Преобразователь термоэлектрический |
ТПП 2 821 004 ТПР 2 821 005 ТПР 2 821 006 ТПП 5 182 002 ТПР 5 182 003 ТПР 5 182 004 |
1 шт. |
Паспорт (для ТПП 2 821 004,ТПР 2 821 005, ТПР 2 821 006) |
ДДШ 2.821.004 ПС |
1 экз. |
Паспорт (для ТПП 5 182 002,ТПР 5 182 003, ТПР 5 182 004) |
ДДШ 5.182.002 ПС |
1 экз. |
Методика измерений преобразователей термоэлектрических приведена в документах ДДШ 2.821.004 ПС и ДДШ 5.182.002 ПС.
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим:ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
ГОСТ 6616-94 «ГСИ. Преобразователи термоэлектрические. Общие технические условия»;
ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»;
ТУ50-91 ДДШ 2.821.004 ТУ «Преобразователи термоэлектрические ТПП 2 821 004, ТПР 2 821 005, ТПР 2 821 006, ТПП 5 182 002, ТПР 5 182 003, ТПР 5 182 004. Технические условия».
ИзготовительАкционерное общество «Научно-производственное предприятие «Эталон»
(АО «НПП «Эталон»)
ИНН 5504087401
Юридический адрес: 644009, г. Омск, ул. Лермонтова, д. 175
Телефон (факс): +7 (3812) 36-84-00; 36-78-82
Web-сайт: htt://omsketalon.ru
Е-mail: fgup@omsketalon.ru
Испытательный центрГосударственный центр испытаний средств измерений Федерального бюджетного учреждения «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ГЦИ СИ ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А
Тел./факс: (3812) 68-07-99 / 68-04-07; e-mail: info@ocsm.omsk.ru
Уникальный номер записи в реестре аккредитованных лиц № 30051-11.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» января 2023 г. № 167
Лист № 1
Всего листов 3
Регистрационный № 46787-11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЯ
Амперметры ЭА2268
Назначение средств измеренияАмперметры ЭА2268 ( в дальнейшем - амперметры ) предназначены для измерения силы постоянного и переменного тока. Амперметры предназначены для общепромышленного применения.
Описание средства измеренияПринцип действия амперметров основан на изменении положения в постоянном магнитном поле подвижной части со стрелочным указателем на растяжках пропорционально протекающему постоянному току. Амперметры имеют равномерную шкалу с антипараллаксным устройством, встроенный преобразователь среднего квадратичного значения входного сигнала в постоянный ток. Внешний вид представлен на рисунке 1.
Амперметры являются переносными, двухдиапазонными приборами, выполненными в пластмассовом корпусе. На лицевой панели расположены отсчетное устройство, переключатель диапазонов измерений, зажимы для подключения амперметров к измерительной цепи, корректор для механической установки указателя на нулевую отметку, на боковых гранях корпуса - разъем для подключения сетевого адаптера и регулировочные элементы электрического нуля и верхнего предела измерения.
Амперметры выпускаются двух исполнений: ЭА2268-1 и ЭА2268-2, отличающихся классом точности. Каждое исполнение имеет шесть модификаций, отличающихся верхними пределами диапазонов измерений.

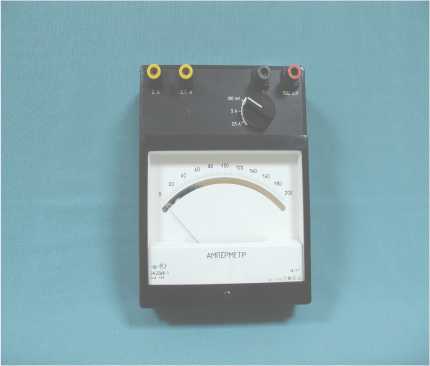

Рисунок 1 - Амперметр ЭА 2268.
0,005; 0,010
0,025; 0,050
0,1; 0,2
0,5; 1,0
2,5; 5,0
5; 10
Класс точности: - ЭА2268-1
- ЭА2268-2
Пределы допускаемой основной приведенной погрешности, %:
- ЭА2268-1
- ЭА2268-2
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, %/10 °С
- ЭА2268-1
- ЭА2268-2
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением положения амперметров от нормального положения в любом направлении на 5°, %
- ЭА2268-1
- ЭА2268-2
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением частоты измеряемого сигнала от нормальной (45-65) Гц до 1000 Гц, %
- ЭА2268-1
- ЭА2268-2
Время успокоения, с, не более
Время установления рабочего режима, мин, не более
Мощность, потребляемая от сети питания, В^А не более Габаритные размеры амперметра, мм, не более
Масса, кг, не более
Условия эксплуатации:
-диапазон рабочих температур, °С
-относительная влажность при 35 °С, %, не более
Средняя наработка на отказ, ч., не менее
Средний срок службы, лет, не менее
0,2
0,5
± 0,2
± 0,5
± 0,2
± 0,5
±0,10
± 0,25
± 0,2
± 0,5
4,0
30
10
243x200x105
3
от плюс 10 до плюс 35
80
32500
6
Знак утверждения типа наносится на шкалу амперметра методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средств измерения.В комплект поставки входят:
-
- амперметр;
-
- руководство по эксплуатации 3ПБ.349.132 РЭ;
-
- адаптер питания «~220/~20 В».
Метод измерения амперметрами силы постоянного и переменного тока - прямой. Принцип работы амперметра приведен в документе «Амперметры ЭА2268, вольтметры ЭВ2268. Руководство по эксплуатации 3ПБ.349.132».
Нормативные документы, устанавливающие требования к амперметрам ЭА2268ГОСТ 8711-93 «Приборы аналоговые, показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам».
ГОСТ 30012.1-2002 «Приборы аналоговые, показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей».
ГОСТ 30012.9-93 «Приборы аналоговые, показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 9. Рекомендуемые части испытаний».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 8.497-88 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки».
ГОСТ 8.022-91 «Государственный первичный эталон и государственная поверочная схема для средств измерения силы постоянного тока в диапазоне 1 •10-16-30А»,
МИ 1940-88 «ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 40-8 до 25 А в диапазоне частот 20.. .1-106 Гц»,
ТУ 4224-035-71064713-2007 «Амперметры ЭА2268. Технические условия».
ИзготовительАкционерное общество «Производственное объединение «Электроточприбор»
(АО «ПО «ЭТП»)
ИНН 5506052891
Адрес: 644042, г. Омск, пр-т Карла Маркса, д. 18/13
Телефон (факс): +7 (3812) 39-63-07
Web-сайт: https://etpribor.ru
E-mail: info@etpribor.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А
Телефон (факс): +7 (3812) 68-07-99; 68-04-07
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Уникальный номер записи в реестре аккредитованных лиц № 30051-11.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» января 2023 г. № 167
Лист № 1
Всего листов 3
Регистрационный № 67881-07
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Бортовые системы взвешивания PROFILOAD
Назначение средства измеренийБортовые системы взвешивания PROFILOAD (далее системы) предназначены для измерений массы грузов различного вида на погрузчиках фронтального и вилочного типа (подъемно-транспортном оборудовании) с гидравлической системой подъема.
Описание средства измеренийПринцип действия систем основан на преобразовании давления, создаваемого в цилиндрах гидравлической системы подъема погрузчика, возникающего под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее этот сигнал преобразуется в цифровой, затем обрабатывается и результат взвешивания выводится на дисплей весоизмерительного терминала. Измерение массы происходит при подъеме грузоприемного устройства. С помощью датчиков положения определяется заданная позиция грузоприемного устройства при которой измеренное значение массы фиксируется весоизмерительным терминалом.
Бортовые системы взвешивания PROFILOAD состоят из весоизмерительного терминала, комплекта датчиков давления YB15A (Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC), Китай) или P8AP (Hottinger Baldwin Messtechnik GmbH, Германия), комплекта бесконтактных датчиков положения и комплекта монтажных частей.
Модификации систем отличаются пределами взвешивания, значениями действительной цены деления и значением поверочного интервала.
Маркировочная этикетка бортовой системы взвешивания PROFILOAD содержит следующую информацию:
- знак утверждения типа;
- обозначение типа «PROFILOAD»;
-
- действительная цена деления/поверочный интервал в виде d=e=
-
- диапазон рабочих температур в виде -10 °С/ +40 °С;
-
- заводской номер;
-
- год выпуска;
-
- наименование предприятия-изготовителя.
Общий вид бортовой системы взвешивания PROFILOAD представлен на рисунке 1. Пломбировка системы не предусмотрена.

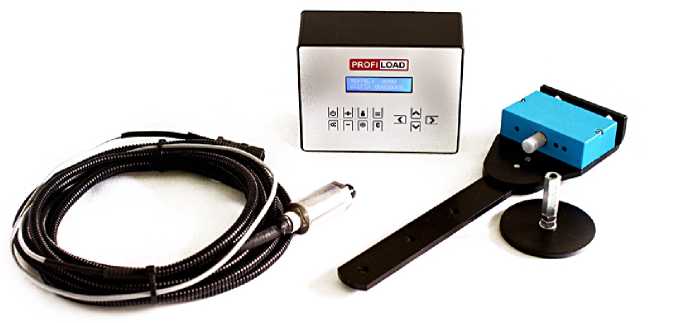

Рисунок 1 - Общий вид бортовой системы взвешивания PROFILOAD
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма и в виде наклейки.
Программное обеспечениеПрограммное обеспечение (далее - ПО) систем является встроенным, используется в стационарной (закрепленной) аппаратной части весоизмерительного терминала.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от преднамеренных и непреднамеренных воздействий на ПО обеспечивается невозможностью изменения ПО без применения специального оборудования производителя.
Изменение ПО через интерфейс пользователя невозможно.
Доступ к изменению настроек, калибровочных параметров и данных измерений защищен паролем.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее весоизмерительного терминала при его включении.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
PROFILOAD |
Номер версии (идентификационный номер) ПО |
Ver.02.2 |
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование параметра |
Значение | ||||||||||
Максимальная нагрузка (Max), т |
1 |
2 |
3 |
4 |
5 |
8 |
10 |
12 |
15 |
20 |
25 |
Минимальная нагрузка (Min), т |
0,05 |
0,1 |
0,1 |
0,2 |
0,2 |
0,5 |
0,5 |
0,5 |
1 |
1 |
1 |
Действительная цена деления (d) и поверочный интервал (e), e=d, кг |
5 |
10 |
10 |
20 |
20 |
50 |
50 |
50 |
100 |
100 |
100 |
Число поверочных интервалов (n) |
200 |
200 |
300 |
200 |
250 |
160 |
200 |
240 |
150 |
200 |
250 |
Пределы допускаемой погрешности при первичной поверке (в эксплуатации): | |||||||||||
от Min до 50e включ. |
±1,0e (±1,5e) | ||||||||||
св. 50e до 200e включ. |
±1,5e (±2,5e) | ||||||||||
св. 200e до Max включ. |
±2,0e (±3,5e) | ||||||||||
Диапазон рабочих температур, °C |
от -10 до +40 |
Таблица 3 - Основные технические характеристики
Наименование параметра |
Значение |
Параметры электропитания от аккумулятора транспортного средства постоянный ток: напряжение, В |
от 12 до 24 |
Масса системы, кг, не более |
8 |
Габаритные размеры весоизмерительного терминала (высотахширинахглубина), мм, не более |
127х165х75 |
наносится на маркировочную этикетку, закрепленную на задней стенке весоизмерительного терминала и на титульный лист руководства по эксплуатации методом типографской печати
Комплектность средства измерений
Таблица 4 - Комплектность бортовых систем взвешивания ' |
PROFILOAD | |
Наименование |
Обозначение |
Количество |
Бортовые системы взвешивания |
PROFILOAD |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
- |
1 экз. |
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к бортовым системам взвешивания PROFILOADГОСТ 8.021-2015 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы;
ТУ 4274-001-38427882-2016 Бортовые системы взвешивания PROFILOAD. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «ПРОМТЕХЦИФРА»
(ООО «ПРОМТЕХЦИФРА»)
ИНН 6166082697
Адрес: 344065, г. Ростов-на-Дону, ул. Геологическая, д. 7
Телефон: (863) 294-94-33
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ростовской области» (ФБУ «Ростовский ЦСМ»)
Адрес: 344000, г. Ростов-на-Дону, пр. Соколова, д. 58
Телефон: (863)264-19-74, 290-44-88, факс: (863)291-08-02, 290-44-88
Web-сайт: http://www.csm.rostov.ru
E-mail: rost_csm@aaanet.ru, metrcsm@aaanet.ru
Уникальный номер записи в реестре аккредитованных лиц № 30042-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» января 2023 г. № 167
Регистрационный № 74209-19
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики газа бытовые СГ-1 вариант 14 серия 01
Назначение средства измеренийСчетчики газа бытовые СГ-1 вариант 14 серия 01 (далее по тексту - счетчики) предназначены для измерений объема природного газа по ГОСТ 5542-2014, объема сжиженного углеводородного газа по ГОСТ 20448-90 в газопроводах низкого давления (до 5 кПа) при учете потребления газа индивидуальными потребителями с приведением измеренного объема газа к нормальным условиям по ГОСТ 2939-63 по температуре.
Описание средства измеренийПринцип действия счетчиков основан на преобразовании объема газа, прошедшего через счетчик, в пропорциональное количество электрических импульсов с помощью струйного генератора колебаний и пневмоэлектропреобразователя.
В рабочей камере счетчика установлен датчик температуры, преобразующий температуру газа в электрический сигнал, пропорциональный температуре газа.
Электрические сигналы от пневмоэлектропреобразователя и датчика температуры поступают в электронный блок, где происходит обработка, вычисление температуры и приведение измеренного, в рабочих условиях, объема газа, к нормальным условиям по ГОСТ 2939-63 по температуре. Результаты измерений отображаются на жидкокристаллическом индикаторе.
Счетчики состоят из:
-
- датчика расхода (струйного генератора колебаний и пневмоэлектропреобразователя);
-
- датчика температуры;
-
- электронного блока;
-
- элемента питания;
-
- пластмассового кожуха.

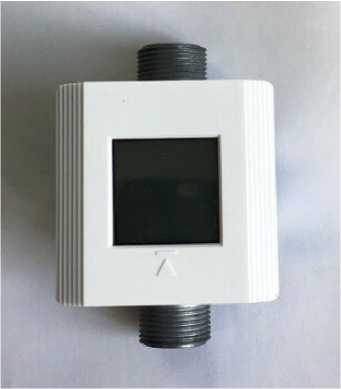

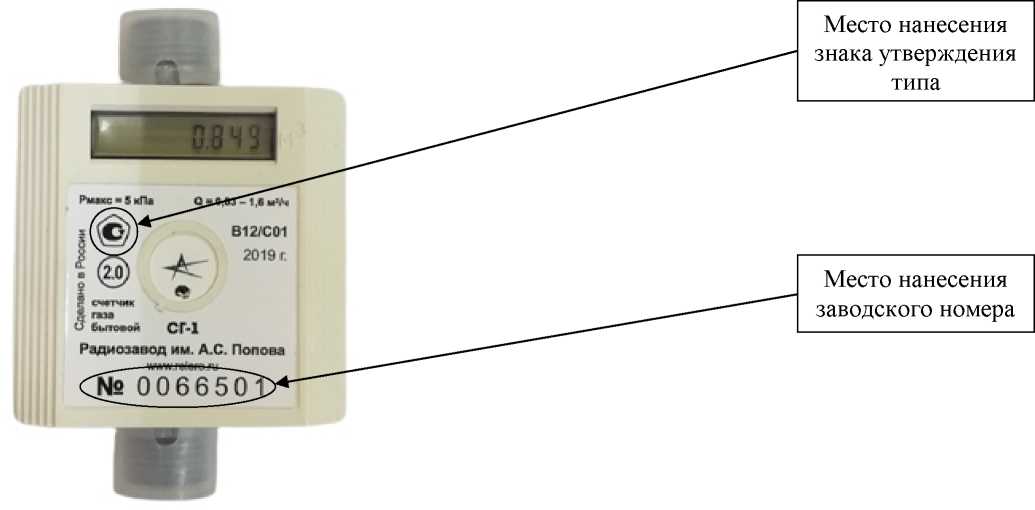

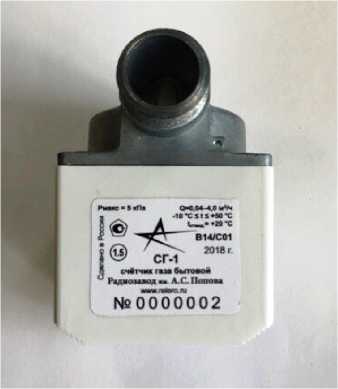

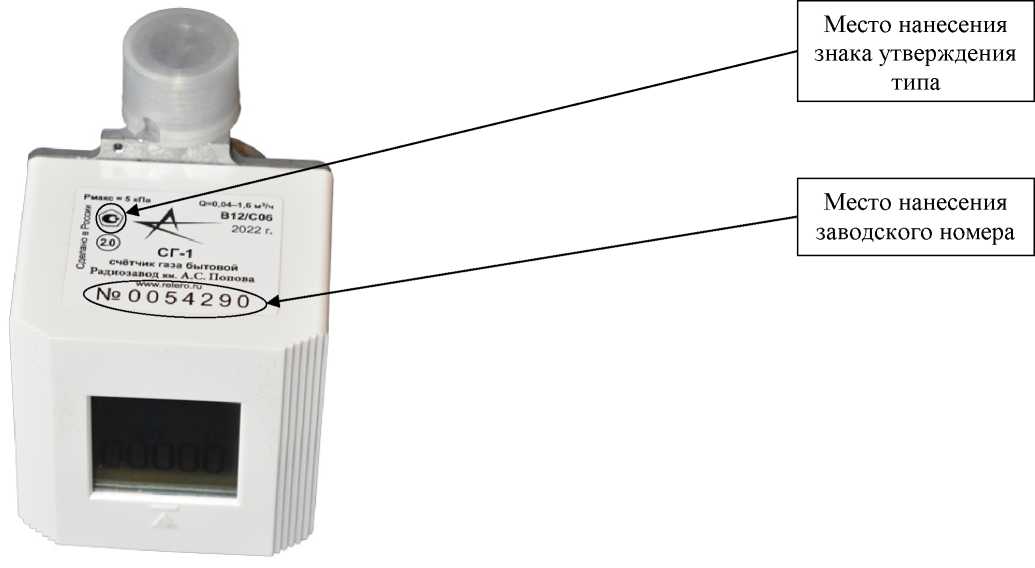

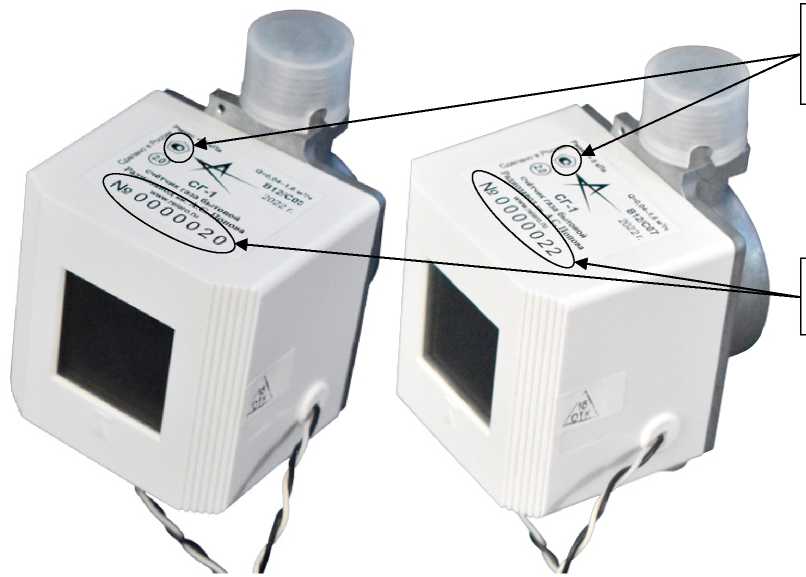

Общий вид счетчиков представлен на рисунке 1.

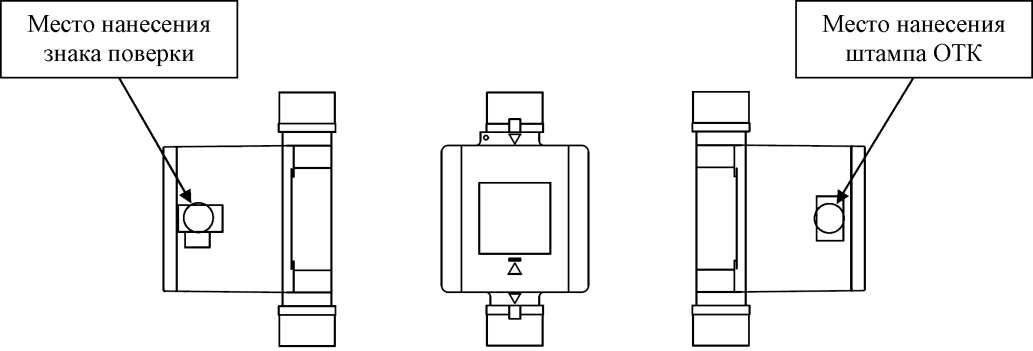

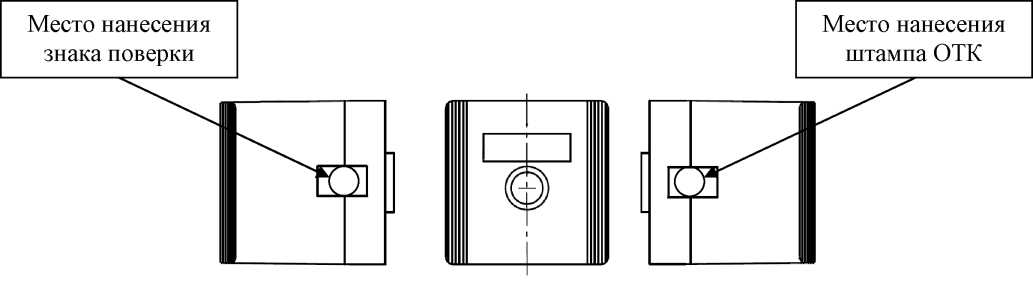

Схема пломбировки счетчиков от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.

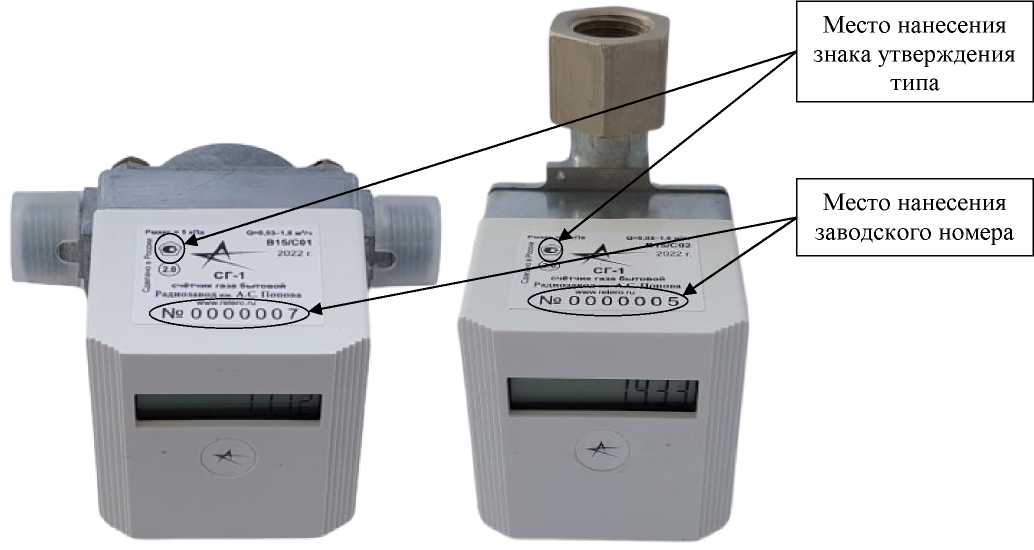

Рисунок 1- Общий вид счетчиков

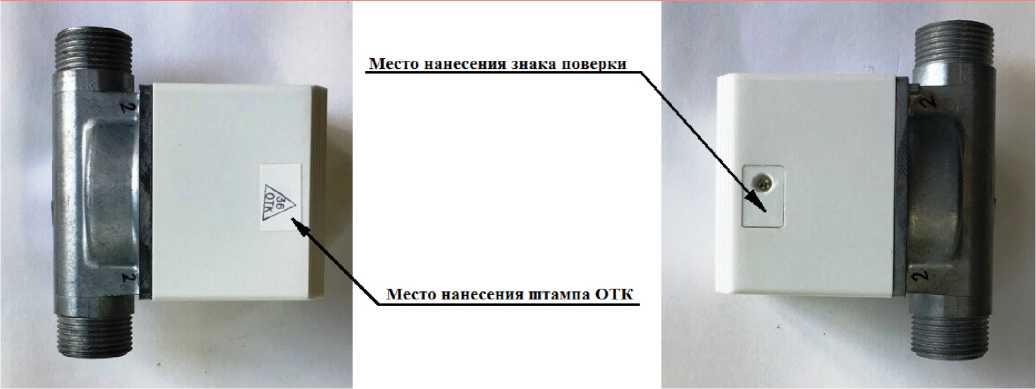

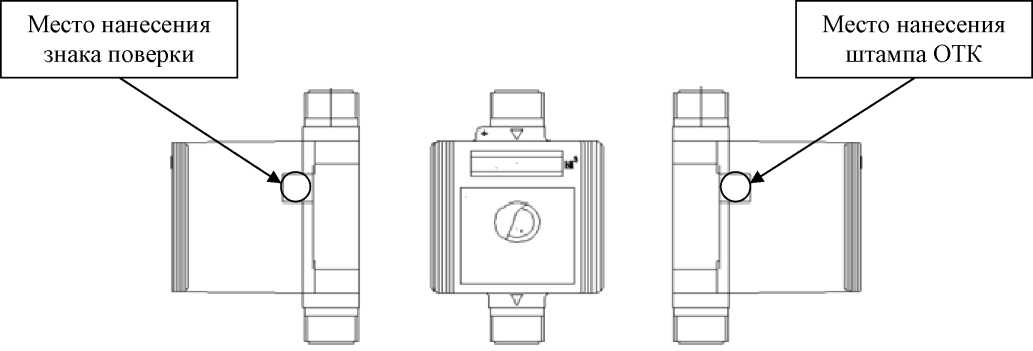

Рисунок 2- Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки
Программное обеспечение (далее по тексту - ПО) счетчиков по аппаратному обеспечению является встроенным. ПО хранится в энергонезависимой памяти электронном блоке и предназначено для управления работой счетчиков, сбора, обработки и передачи измерительной информации.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию: разъем программирования скрыт под корпусом, который пломбируется. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Нормирование метрологических характеристик счетчиков проведено с учетом того, что ПО является неотъемлемой частью счетчиков.
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
11401.hex |
Номер версии (идентификационный номер) ПО |
1.0.0 |
Цифровой идентификатор ПО |
EEA5BF10 |
Таблица 2- Метрологические характеристики
Наименование характеристики |
Значение |
Минимальный объемный расход, Qmin, м3/ч |
0,04 |
Максимальный объемный расход, Qmax, м3/ч |
4,00 |
Пределы допускаемой основной относительной погрешности измерений объема газа, %, в диапазоне расходов:
|
СП -н -н |
Класс точности по ГОСТ 8.401-80 |
1,5 |
Пределы допускаемой дополнительной относительной погрешности измерений объема газа от воздействия акустического шума, % |
±0,5 |
Пределы допускаемой дополнительной относительной погрешности измерений объема газа от изменения температуры воздуха в диапазоне рабочих температур, на каждые 10 °С, % |
±0,5 |
Диапазон измерений температуры газа, °С |
от -10 до +50 |
Пределы допускаемой абсолютной погрешности измерений температуры газа, °С |
±0,5 |
Цена деления отсчетного устройства, м3 |
0,001 |
Емкость отсчетного устройства, м3 |
99999,999 |
Нормальные условия измерений:
|
от +15 до +25 80 от 84,0 до 106,7 (от 630 до 800) |
Таблица 3- Основные технические характеристики
Наименование характеристики |
Значение |
Диаметр условного прохода, мм |
20 |
Наибольшее избыточное рабочее давление, кПа |
5,0 |
Допускаемая потеря давления при Qmax, кПа, не более |
1,7 |
Напряжение питания (от встроенного элемента питания), В |
3,6 |
Габаритные размеры, мм, не более: | |
- длина |
114 |
- ширина |
67 |
- высота |
91 |
Масса, кг, не более |
0,8 |
Средний срок службы, лет |
12 |
Средняя наработка на отказ, ч |
106000 |
Условия эксплуатации: | |
- температура воздуха, °С |
от -10 до +50 |
- относительная влажность окружающего воздуха, %, не более |
80 |
- атмосферное давление, кПа (мм рт. ст.) |
от 84,0 до 106,7 (от 630 до 800) |
наносится на этикетку счетчиков, размещенную на корпусе счетчиков, и на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измеренийТаблица 4- Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Счетчик |
ЯШИУ.407279.014 |
1 шт. |
Коробка |
ЯШИУ.735391.004-02 |
1 шт. |
Паспорт |
ЯШИУ.407369-001-14.01 ПС |
1 экз. |
Руководство по эксплуатации |
ЯШИУ.407369-001-14.01 РЭ |
1 экз.* |
Методика поверки |
ОЦСМ 046196-2018 МП |
1 экз.* |
* - поставляется по отдельному договору только эксплуатирующим организациям. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к средству измерений ЯШИУ.407369.001 «ТУ Счетчик газа бытовой СГ-1. Технические условия»;
ГОСТ Р 8.618-2014 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа».
ИзготовительАкционерное общество «Научно-производственное объединение «Радиозавод имени
А.С.Попова» (АО «НПО «Радиозавод им. А.С.Попова») ИНН 5508000095
Юридический адрес: 127287, г. Москва, вн. тер. г. муниципальный округ Савеловский, ул. Хуторская 2-я, д. 29, стр. 4
Адрес места осуществления деятельности: 644009, г. Омск, ул. 10 лет Октября, д. 195
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. Северная 24-я, д. 117А
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» января 2023 г. № 167
Регистрационный № 75433-19
Лист № 1 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вольтметры ЦВ2136, амперметры ЦА2136
Назначение средства измеренийВольтметры ЦВ2136, амперметры ЦА2136 (далее по тексту - приборы) предназначены для измерений электрических параметров (среднеквадратичных значений напряжения и силы тока) в цепях переменного тока.
Описание средства измеренийПринцип действия приборов основан на аналого-цифровом преобразования входных величин.
Входной сигнал переменного тока, проходя через первичный преобразователь напряжения и тока, преобразуется в напряжение постоянного тока. Полученное напряжение постоянного тока поступает на вход АЦП, выходной код которого отображается на цифровом индикаторе жидкокристаллического типа. Масштаб показаний отрегулирован так, чтобы показания цифрового индикатора соответствовали среднеквадратичному значению измеряемого электрического параметра на входе прибора.
Для исполнений приборов, предназначенных для работы с внешним измерительным трансформатором напряжения или тока (далее по тексту - ТН или ТТ), масштаб показаний отрегулирован с учетом коэффициента трансформации внешнего ТН или ТТ так, чтобы показания прибора соответствовали среднеквадратичному значению напряжения или тока на первичной обмотке внешнего ТН или ТТ.
Приборы выполнены в пластмассовом корпусе. Отсчетное устройство в виде цифрового индикатора жидкокристаллического типа закрыто обрамлением. На задней панели расположены зажимы для подключения входного сигнала и зажим «ЭКРАН»
Приборы выпускаются в следующих модификациях: ЦВ2136-1, ЦВ2136-2, ЦВ2136-3, ЦА2136-1, ЦА2136-2, ЦА2136-3, которые отличаются типоразмерами корпусов.

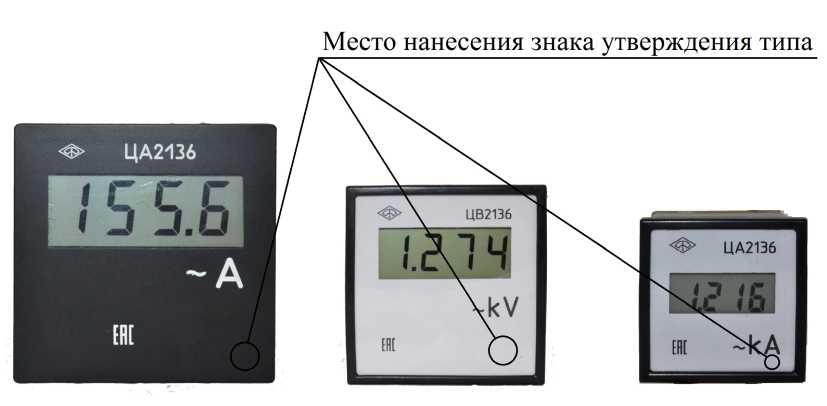

Общий вид приборов на рисунке 1.

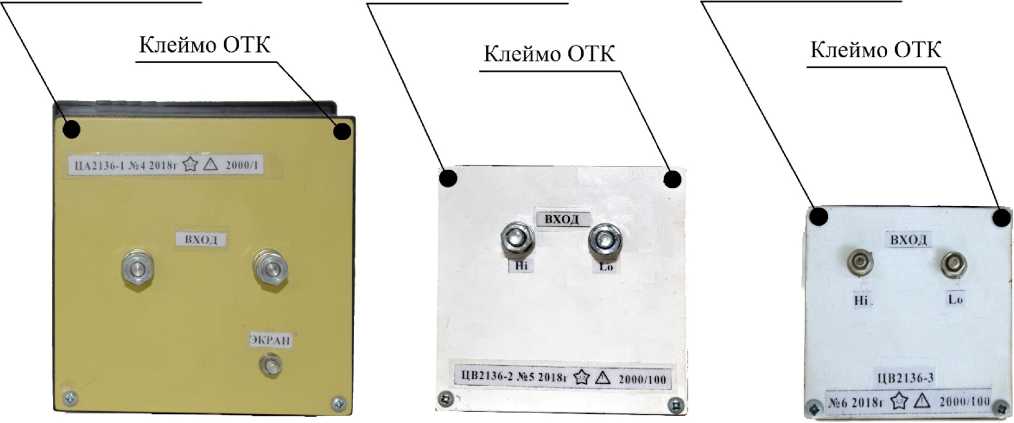

Схемы пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.
Рисунок 1 - Общий вид средства измерений
(слева направо: ЦА2136-1, ЦВ-2136-2, ЦА2136-3)
Клеймо поверителя Клеймо поверителя Клеймо поверителя
Рисунок 2 - Схемы пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки
Знак поверки наносится в руководство по эксплуатации и на прибор при первичной поверке и в свидетельство о поверке и на прибор при периодической поверке.
Метрологические и технические характеристикиТаблица 1 - Номинальные значения измеряемого входного сигнала, цена единицы младшего
разряда, падение напряжения и входной ток
Тип прибора |
Номинальные значения измеряемого входного сигнала, Хн |
Цена единицы младшего разряда |
Входной ток, мА, не более |
Падение напряжения, мВ, не более |
Вольтметр |
100 В |
0,1 В |
2,0 |
- |
ЦВ2136 |
150 В |
0,1 В | ||
250 В |
1 В | |||
450 В |
1 В | |||
500 В |
1 В | |||
Амперметр ЦА2136 |
1 А |
0,001 А |
- |
150 |
5 А |
0,01 А | |||
5\3 А |
0,01 А | |||
Примечания:
|
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений:
|
от 0,2Хн до 1,0Хн от 0,1Хн до 1,0Хн |
Пределы допускаемой основной приведенной (к номинальному значению измеряемого входного сигнала Хн) погрешности измерений среднеквадратичного значения напряжения или силы переменного тока, %, в диапазоне частот:
|
±0,5 ±0,6 |
Пределы допускаемой дополнительной приведенной (к номинальному значению измеряемого входного сигнала Хн) погрешности, в долях пределов допускаемой основной погрешности:
|
0,5 0,5 |
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Модификация | ||
ЦВ2136-1 ЦА2136-1 |
ЦВ2136-2 ЦА2136-2 |
ЦВ2136-3 ЦА2136-3 | |
Значение | |||
Габаритные размеры, мм, не более: - высота |
120 |
96 |
72 |
- длина |
120 |
100 |
100 |
- ширина |
120 |
96 |
72 |
Масса, кг, не более |
0,6 |
0,4 |
0,3 |
Условия эксплуатации: - температура окружающего воздуха, °С |
от +5 до +50 |
|
90 от 84,0 до 106,7 |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч |
60000 |
наносится на лицевую панель приборов методом трафаретной печати (шелкографии), и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Прибор |
- |
1 шт. |
Руководство по эксплуатации |
3ПБ.349.144 РЭ |
1 экз. |
Крепежные детали |
- |
2 шт. |
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к вольтметрам ЦВ2136, амперметрам ЦА2136ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний;
ТУ 26.51.43.110-065-71064713-2018 Вольтметры ЦВ2136, амперметры ЦА2136. Технические условия.
ИзготовительАкционерное общество «Производственное объединение «Электроточприбор»
(АО «ПО «ЭТП»)
ИНН 5506052891
Адрес: 644042, г. Омск, пр-т Карла Маркса, д. 18/13
Телефон (факс): +7 (3812) 39-63-07
Web-сайт: https://etpribor.ru
E-mail: info@etpribor.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А
Телефон (факс): +7 (3812) 68-07-99; 68-04-07
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» января 2023 г. № 167
Лист № 1 Регистрационный № 78200-20 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики газа бытовые СГ-1
Назначение средства измеренийСчетчики газа бытовые СГ-1 (далее по тексту - счетчики) предназначены для измерений объема природного газа по ГОСТ 5542-2014, объема газовой фазы сжиженного углеводородного газа по ГОСТ 20448-2018 в газопроводе низкого давления.
Описание средства измеренийПринцип действия счетчиков основан на преобразовании объема газа, прошедшего через счетчик, в пропорциональное количество электрических импульсов с помощью струйного генератора колебаний и пневмоэлектропреобразователя.
Счетчики состоят из: датчика расхода (струйного генератора колебаний и пневмоэлектропреобразователя), блока электронного микропроцессорного с элементом питания, пластмассового кожуха.
Счетчики выпускаются в следующих модификациях:
-
- вариант 12 серии 01, 02, 05, 06, 07;
-
- вариант 15 серии 01, 02;
которые отличаются значением минимального расхода газа, наличием импульсного выхода, конструктивными особенностями и применяемыми комплектующими изделиями.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на этикетку счетчиков, расположенную на корпусе.
Общий вид счетчиков с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунках 1-4.
Места пломбировки и нанесения знака поверки представлены на рисунках 5-7.
Рисунок 1- Общий вид счетчиков газа бытовых СГ-1 вариант 12 серии 01, 02 с указанием мест нанесения заводского номера и знака утверждения типа
Место нанесения
Место нанесения
заводского номера
знака утверждения типа
Р и с у н о к 2 - Общий вид счетчиков газа бытовых СГ-1 вариант 12 серии 05, 07 с указанием мест нанесения заводского номера и знака утверждения типа
Рисунок 3- Общий вид счетчиков газа бытовых СГ-1 вариант 12 серия 06 с указанием мест нанесения заводского номера и знака утверждения типа
Р и с ун о к 4 - Общий вид счетчиков газа бытовых СГ-1 вариант 15 серии 01, 02 с указанием мест нанесения заводского номера и знака утверждения типа
Рисунок 5- Схема пломбирования с указанием мест нанесения знака поверки на счетчики газа бытовые СГ-1 вариант 12 серии 01, 02
Р и с ун о к 6 - Схема пломбирования с указанием мест нанесения знака поверки на счетчики газа бытовые СГ-1 вариант 12 серии 05, 06, 07
Р и с ун о к 7 - Схема пломбирования с указанием мест нанесения знака поверки на счетчики газа бытовые СГ-1 вариант 15 серии 01, 02
Программное обеспечениеПрограммное обеспечение счетчиков (далее по тексту - ПО) по аппаратному обеспечению является встроенным. ПО хранится в энергонезависимой памяти блока электронного микропроцессорного и предназначено для управления работой счетчиков, сбора, обработки и передачи измерительной информации.
Метрологически значимой частью ПО счетчиков в зависимости от модификации являются модули: «11201.txt», «1000.txt», «11204.hex» и «11501.txt».
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию. Метрологические характеристики счетчиков нормированы с учетом влияния ПО.
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение для модификации | |||
вариант 12 серия 01 |
вариант 12 серия 02 |
вариант 12 серии 05, 06, 07 |
вариант 15 серии 01, 02 | |
Идентификационное наименование ПО |
11201.txt |
1000.txt |
11204.hex |
11501.txt |
Номер версии (идентификационный номер) ПО |
1.0.0 |
5.2 |
1.0.10 |
1.0.3 |
Цифровой идентификатор ПО |
B08E7F05 |
7FA4AC01 |
08266314 |
E769610D |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Метрологические и технические характеристики
Таблица 2- Метрологические характеристики
Наименование характеристики |
Значение для модификации | |||
вариант 12 серии 01, 02 |
вариант 12 серии 05, 07 |
вариант 12 серия 06 |
вариант 15 серии 01, 02 | |
Максимальный расход газа Qmax, м3/ч |
1,60 | |||
Минимальный расход газа Qmin, м3/ч |
0,03 |
0,04 |
0,04 |
0,03 |
Пределы допускаемой основной относительной погрешности измерений объема газа, %, в диапазоне расходов:
|
± 3,0 ± 2,0 | |||
Класс точности по ГОСТ 8.401-80 |
2,0 | |||
Пределы допускаемой дополнительной относительной погрешности измерений объема газа от изменения температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % |
± 0,5 |
Продолжение таблицы 2
Наименование характеристики |
Значение для модификации | |||
вариант 12 серии 01, 02 |
вариант 12 серии 05, 07 |
вариант 12 серия 06 |
вариант 15 серии 01, 02 | |
Пределы допускаемой дополнительной относительной погрешности измерений объема газа от воздействия акустического шума в диапазоне частот от 100 до 10000 Гц при уровне звукового давления до 90 дБ, % |
± 0,5 | |||
Вес импульса, м3/имп. |
— |
0,01 |
— |
— |
Пределы допускаемой относительной погрешности преобразований измеренного объема газа в импульсы, % |
± 0,5 | |||
Цена деления отсчетного устройства |
0,001 | |||
Емкость отсчетного устройства |
99999,999 | |||
Нормальные условия измерений:
|
от +15 до +25 80 от 84,0 до 106,7 |
Таблица 3- Основные технические характеристики
Наименование характеристики |
Значение для модификации | |||
вариант 12 серии 01, 02 |
вариант 12 серии 05, 07 |
вариант 12 серия 06 |
вариант 15 серии 01, 02 | |
Диаметр условного прохода Ду, мм |
15 | |||
Наибольшее избыточное давление, кПа |
10 | |||
Допускаемая потеря давления при gmax, | ||||
кПа, не более |
2,45 | |||
Напряжение питания (от встроенного элемента | ||||
питания), В |
3,6 | |||
Габаритные размеры, мм, не более: | ||||
- высота |
75 |
78 |
78 |
70* |
- длина |
110 |
110 |
110 |
66* |
- ширина |
66 |
66 |
66 |
66* |
Масса, кг, не более |
0,80 |
0,80 |
0,80 |
0,63* |
Условия эксплуатации: | ||||
- температура окружающего воздуха, °С |
от -10 |
от -10 |
от -10 |
от -10 |
до +40 |
до +50 |
до +50 |
до +40 | |
- относительная влажность воздуха, | ||||
%, не более |
80 |
80 |
80 |
80 |
- атмосферное давление, кПа |
от 84,0 до |
от 84,0 |
от 84,0 |
от 84,0 |
106,7 |
до 106,7 |
до 106,7 |
до 106,7 |
Продолжение таблицы 3
Наименование характеристики |
Значение для модификации | |||
вариант 12 серии 01, 02 |
вариант 12 серии 05, 07 |
вариант 12 серия 06 |
вариант 15 серии 01, 02 | |
Средний срок службы, лет |
12 | |||
Средняя наработка на отказ, ч |
106000 | |||
Степень защиты по ГОСТ 14254-2015 |
IP30 | |||
* - Габаритные размеры и масса счетчика без съемного тройника. |
наносится на этикетку счетчиков, расположенную на корпусе, и на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измеренийТаблица 4- Комплектность средства измерений
Наименование |
Обозначение |
Количество для модификации | ||||||
вариант 1 |
2 |
вариант 15 | ||||||
серия 01 |
серия 02 |
серия 05 |
серия 06 |
серия 07 |
серия 01 |
серия 02 | ||
Счетчик газа СГ-1 |
ЯШИУ.407279.011 |
1 шт. |
— |
— |
— |
— |
— |
— |
ЯШИУ.407279.011-01 |
— |
1 шт. |
— |
— |
— |
— |
— | |
ЯШИУ.407279.018 |
— |
— |
1 шт. |
— |
— |
— |
— | |
ЯШИУ.407279.012-01 |
— |
— |
— |
1 шт. |
— |
— |
— | |
ЯШИУ.407279.018-01 |
— |
— |
— |
— |
1 шт. |
— |
— | |
ЯШИУ.407279.022 |
— |
— |
— |
— |
— |
1 шт. |
— | |
ЯШИУ.407279.022-01 |
— |
— |
— |
— |
— |
— |
1 шт. | |
Комплект монтажных частей |
ЯШИУ.305651.006 |
1 шт. |
1 шт. | |||||
Тройник |
ЯШИУ.752249.002 |
— |
— |
— |
— |
— |
1 шт. |
— |
Тройник |
ЯШИУ.302635.005 |
— |
— |
— |
— |
— |
— |
1 шт. |
Крышка |
ЯШИУ.713323.002 |
— |
— |
— |
— |
— |
2 шт. |
1 шт. |
Крышка |
ЯШИУ.745513.006 |
— |
— |
— |
— |
— |
1 шт. |
1 шт. |
Прокладка |
ЯШИУ.754154.007 |
— |
— |
— |
— |
— |
1 шт. |
1 шт. |
Прокладка |
ЯШИУ.754152.004 |
— |
— |
— |
— |
— |
1 шт. |
1 шт. |
Коробка |
ЯШИУ.735391.004-04 |
— |
— |
— |
— |
— |
1 шт. |
__* |
ЯШИУ.735391.009 |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
— |
— | |
Болт М6-6gx16.58.019 (S10) ГОСТ 7798-70 |
2 шт. |
2 шт. | ||||||
Болт |
ЯШИУ.758121.007 |
— |
— |
— |
— |
— |
2 шт. |
2 шт. |
Продолжение таблицы 4
Наименование |
Обозначение |
Количество для модификации | ||||||
вариант 1 |
2 |
вариант 15 | ||||||
серия 01 |
серия 02 |
серия 05 |
серия 06 |
серия 07 |
серия 01 |
серия 02 | ||
Гайка |
ЯШИУ.758431.002 |
— |
— |
— |
— |
— |
4 шт. |
4 шт. |
Шайба 6Т 65Г 019 ГОСТ 6402-70 |
4 шт. |
4 шт. | ||||||
Паспорт |
ЯШИУ.407369.001- 12.01 ПС |
1 экз. |
1 экз. |
— |
— |
— |
— |
— |
ЯШИУ.407369.001- 12.04 ПС |
— |
— |
1 экз. |
1 экз. |
1 экз. |
— |
— | |
ЯШИУ.407369.001- 15.01 ПС |
— |
— |
— |
— |
— |
1 экз. |
1 экз. | |
Руководство по эксплуатации |
ЯШИУ.407369.001 РЭ |
1 экз.** |
1 экз. ** |
— |
— |
— |
— | |
ЯШИУ.407369.001- 12.04 РЭ |
— |
— |
1 экз. ** |
1 экз. ** |
1 экз. ** |
— | ||
ЯШИУ.407369.001- 15.01 РЭ |
— |
— |
— |
— |
— |
1 экз. ** |
1 экз. ** |
* - Для счетчиков предусмотрена только групповая упаковка.
** - Поставляется по отдельному договору только эксплуатирующим организациям.
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документа ЯШИУ.407369.001 РЭ «Счетчик газа бытовой СГ-1. Руководство по эксплуатации», в разделе 2 ЯШИУ.407369.001-12.04 РЭ «Счетчик газа бытовой СГ-1. Руководство по эксплуатации», в разделе 2 ЯШИУ.407369.001-15.01 РЭ «Счетчик газа бытовой СГ-1. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарт от 29 декабря 2018 г. № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ЯШИУ.407369.001 ТУ «Счетчик газа бытовой СГ-1. Технические условия».
ИзготовительАкционерное общество «Научно-производственное объединение «Радиозавод имени А.С.Попова» (АО «НПО «Радиозавод им. А.С.Попова»)
ИНН 5508000095
Юридический адрес: 127287, г. Москва, вн. тер. г. муниципальный округ Савеловский, ул. Хуторская 2-я, д. 29, стр. 4
Адрес места осуществления деятельности: 644009, г. Омск, ул. 10 лет Октября, д. 195
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. Северная 24-я, д. 117А
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.
