МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

25 февраля 2026 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений об изготовителе (правообладателе) утвержденного типа средства измерений, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___» _____      2026 г. №  ³³²

Сведения

об утвержденном типе средства измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)

Лист № 1 Регистрационный № 54880-13                                          Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибраторы давления Метран-520 (далее - калибраторы) предназначены для измерения и воспроизведения абсолютного и избыточного давления жидкостей и газов, разрежения газов, силы постоянного тока и измерения напряжения постоянного тока.

Калибраторы соответствуют уровню рабочего эталона 2-го или 3-го разряда согласно государственной поверочной схеме для средств измерений абсолютного давления в диапазоне 1-10’¹ - 1-10⁷ Па, утвержденной приказом Росстандарта от 06.12.2019 № 2900, уровню рабочего эталона 2-го, 3-го или 4-го разряда согласно государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной приказом Росстандарта от 20.10.2022 г.№ 2653, уровню рабочего эталона 2-го или 3-го разряда согласно государственной поверочной схеме для средств измерений разности давлений до 140⁵ Па, утвержденной приказом Росстандарта от 10.03.2025 № 472, уровню рабочего эталона 1-го или 2-го разряда согласно государственной поверочной схеме для средств измерений силы постоянного электрического тока в диапазоне от 140'¹⁶ до 100 А, утвержденной приказом Росстандарта от 01.10.2018 № 2091, уровню рабочего эталона 3-го разряда согласно государственной поверочной схеме для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденной приказом Росстандарта от 28.07.2023 № 1520.

Принцип действия калибраторов в режиме измерений давления основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента преобразователя давления, расположенного во встроенном модуле давления калибратора или во внешнем модуле давления Метран-518. Электрический сигнал, изменяющийся в преобразователе давления под воздействием входного давления, подается на первый канал измерения аналого-цифрового преобразователя (АЦП) и после преобразования в цифровой код поступает в микроконтроллер калибратора (для встроенного модуля давления) или внешнего модуля давления. Для устранения температурной погрешности, электрический сигнал, пропорциональный температуре чувствительного элемента преобразователя давления, подается на второй канал измерения АЦП и далее после преобразования в виде цифрового кода поступает в микроконтроллер. Микроконтроллер по цифровым кодам давления и температуры непрерывно вычисляет значение измеряемого давления в соответствии с функцией преобразования. Индивидуальные коэффициенты функции преобразования, полученные при калибровке преобразователя давления, хранятся в энергонезависимой памяти.

Принцип действия калибраторов в режиме измерений напряжения и силы постоянного тока основан на аналого-цифровом преобразовании величины измеряемых электрических сигналов и передаче их в микроконтроллер калибратора.

Принцип действия калибраторов в режиме воспроизведения силы постоянного тока основан на цифро-аналоговом преобразовании цифровых сигналов микроконтроллера калибратора в аналоговые электрические сигналы и передаче их на соответствующие клеммы калибратора.

Калибраторы портативного исполнения изготавливаются в корпусах с монохромным дисплеем (модификация LCD) и с цветным дисплеем (модификация TFT). Модификации имеют одинаковые метрологические и технические характеристики.

Внешний вид калибраторов и место размещения защитной пломбы представлены на рисунке 1.

Место пломбирования

б)

пломбирования

Место

в)

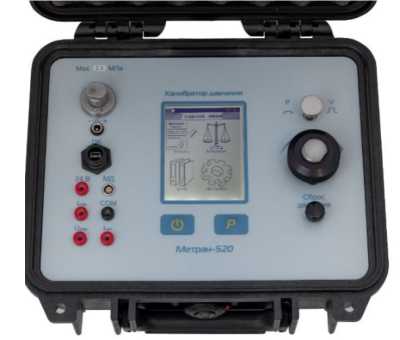

Рисунок 1 - Калибраторы давления Метран-520:

а) калибратор портативного исполнения, модификация LCD; б) калибратор кейсового исполнения;

в) калибратор портативного исполнения, модификация TFT

Место пломбирования

Калибраторы кейсового исполнения изготавливаются в корпусах с монохромным дисплеем.

Электропитание калибратора осуществляется от аккумулятора, расположенного в корпусе прибора.

Калибратор может работать с внешними модулями давления Метран-518.

При измерении давления могут быть использованы любые единицы измерения давления, допущенные к применению в РФ.

Нанесение знака поверки на калибраторы не предусмотрено.

Допускается изготовление калибраторов с другим цветом корпуса и его элементов.

Заводской номер, состоящий из арабских цифр, наносится методом лазерной печати на маркировочную табличку, расположенную на корпусе калибраторов (рисунок 2). Допускается применение других методов маркировки, обеспечивающих сохранность маркированной информации в течение всего срока службы.

Идентификационные данные программного обеспечения (ПО) приведены в таблице 1. Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Пределы допускаемой основной погрешности измерений давления встроенным модулем давления

Таблица 3 - Пределы допускаемой абсолютной основной погрешности измерений силы и напряжения постоянного тока, и воспроизведения силы постоянного тока

Таблица 4 - Диапазоны измерений давления

Таблица 5 - Метрологические характеристики калибраторов давления Метран-520

Таблица 6 - Технические характеристики калибраторов давления Метран-520

Таблица 7 - Показатели надежности

наносится типографским способом на титульные листы руководства по эксплуатации и паспорта, а также трафаретным способом на табличку калибратора в левом верхнем углу.

Таблица 8 - Комплектность средства . измерений

приведены в п.1.4 «Устройство и работа калибратора» документов 16.0101.000.00 РЭ или 16.0101.000.00-01 РЭ «Калибратор давления Метран-520. Руководство по эксплуатации».

Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Приказ Росстандарта от 06 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне от 0,1 до 140⁷ Па»

Приказ Росстандарта от 10 марта 2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 140⁵ Па»

Приказ Росстандарта от 01 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до 100 А»

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной для средств измерений постоянного электрического напряжения и электродвижущей силы»

ТУ 4381-063-51453097-2013 «Калибраторы давления Метран-520. Технические условия»

Общество с ограниченной ответственностью «Комплексные метрологические системы»

(ООО «КМС»)

ИНН 7448232303

Юридический адрес: 454103, Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15, офис 30

Телефон: +7 (351) 24-24-468

E-mail: Stend@metran.ru

Акционерное общество «Промышленная группа «Метран»

(АО «ПГ «Метран»)

ИНН 7448024720

Адрес: 454103, Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15

Телефон: +7 351 24 24 000

E-mail: info@Metran.ru

Web-сайт: www.metran.ru

Общество с ограниченной ответственностью «Комплексные метрологические системы»

(ООО «КМС»)

ИНН 7448232303

Юридический адрес: 454103, Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15, офис 30

Адрес места осуществления деятельности: 454103, Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15

Телефон: +7 (351) 24-24-468

E-mail: Stend@metran.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области»

(ФБУ «Челябинский ЦСМ»)

Адрес: 454020, Челябинская обл., г. Челябинск, ул. Энгельса, д.101

Уникальный номер записи в реестре аккредитованных лиц 01.00234-2013
