№2782 от 27.11.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 625226
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
Приказы по основной деятельности по агентству Вн. Приказ № 2782 от 27.11.2024
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
'll ноября 2024 г.
2782
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.
сведения, предоставления утвержденным приказом Российской Федерации
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «___» ___________ 2024 г. № ____
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Измерители потенциалов |
ЗГАНС®ОРИ ОН |
83040-21 |
Адрес: 355035, г. Ставрополь, пр-кт Кулакова, д. 8, оф. 305 |
Адрес: 355029, г. Ставрополь, ул. Индустриальная, д. 9 |
Общество с ограниченной ответственностью «Завод газовой аппаратуры «НС», (ООО «ЗГА «НС»), г. Ставрополь |
Общество с ограниченной ответственностью «Завод газовой аппаратуры «НС», (ООО «ЗГА «НС»), г. Ставрополь | |
|
2. |
Штангенциркули путевые |
ПШВ-01 |
84148-21 |
Общество с ограниченной ответственностью «Линкс-Раша» (ООО «Линкс-Раша»), г. Киров |
Общество с ограниченной ответственностью «Завод Точного Инструмента» (ООО «Завод Точного Инструмента»), г. Киров |
Общество с ограниченной ответственность ю «Линкс-Раша» (ООО «Линкс-Раша»), г. Киров |
Общество с ограниченной ответственностью «Завод Точного Инструмента» (ООО «Завод Точного Инструмента»), г. Киров |
Общество с ограниченной ответственностью «Завод Точного Инструмента» (ООО «Завод Точного Инструмента»), г. Киров |
|
3. |
Угломеры с нониусом |
84161-21 |
Общество с ограниченной ответственностью «Линкс-Раша» (ООО «Линкс-Раша»), г. Киров |
Общество с ограниченной ответственностью «Завод Точного Инструмента» (ООО «Завод Точного Инструмента»), г. Киров |
Общество с ограниченной ответственность ю «Линкс-Раша» (ООО «Линкс-Раша»), г. Киров |
Общество с ограниченной ответственностью «Завод Точного Инструмента» (ООО «Завод Точного Инструмента»), г. Киров |
Общество с ограниченной ответственностью «Завод Точного Инструмента» (ООО «Завод Точного Инструмента»), г. Киров | |
|
4. |

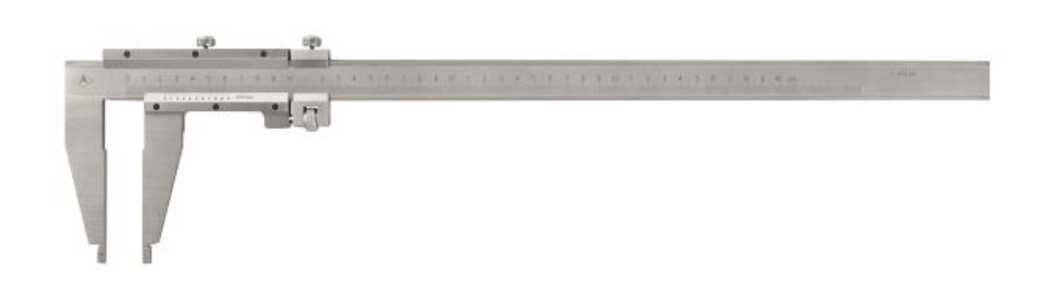

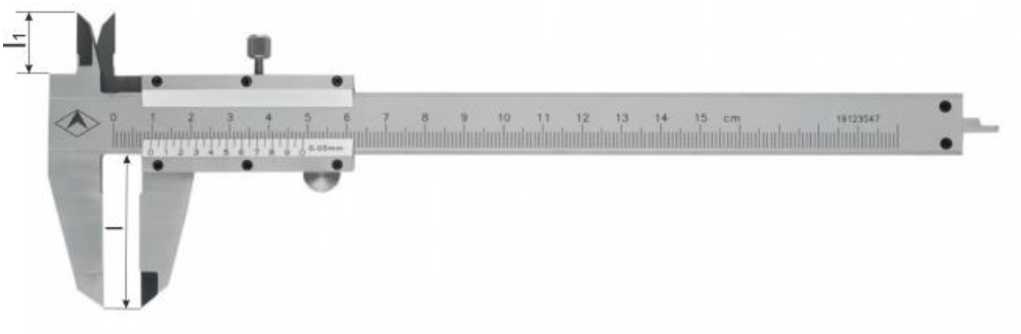

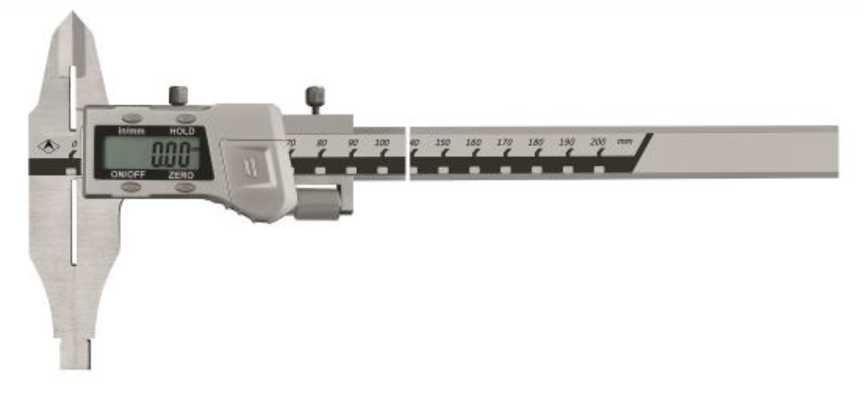

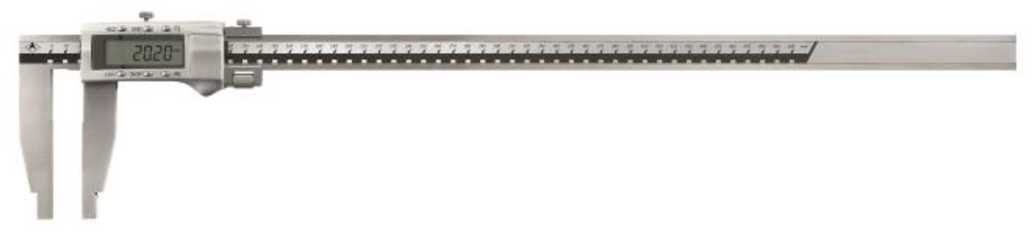

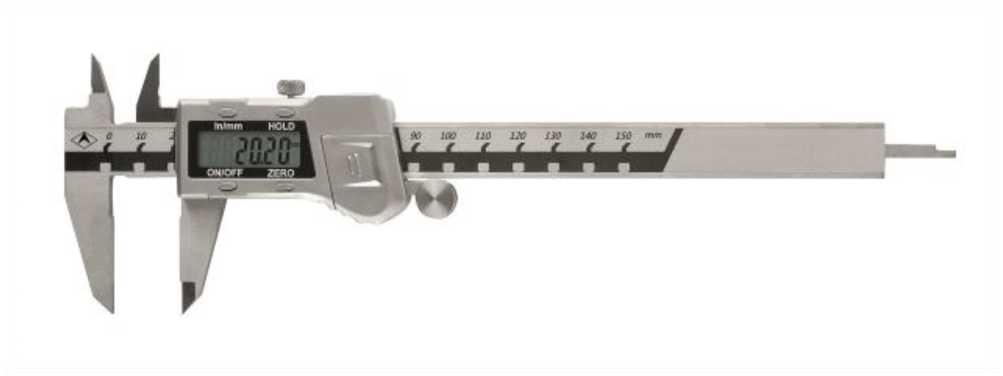

Штангенциркули |
84622-22 |
Общество с ограниченной ответственностью «Линкс-Раша» (ООО «Линкс-Раша»), г. Киров |
Общество с ограниченной ответственностью «Завод Точного Инструмента» (ООО «Завод Точного Инструмента»), г. Киров |
Общество с ограниченной ответственность ю «Линкс-Раша» (ООО «Линкс-Раша»), г. Киров |
Общество с ограниченной ответственностью «Завод Точного Инструмента» (ООО «Завод Точного Инструмента»), г. Киров |
Общество с ограниченной ответственностью «Завод Точного Инструмента» (ООО «Завод Точного Инструмента»), г. Киров | |
|
5. |

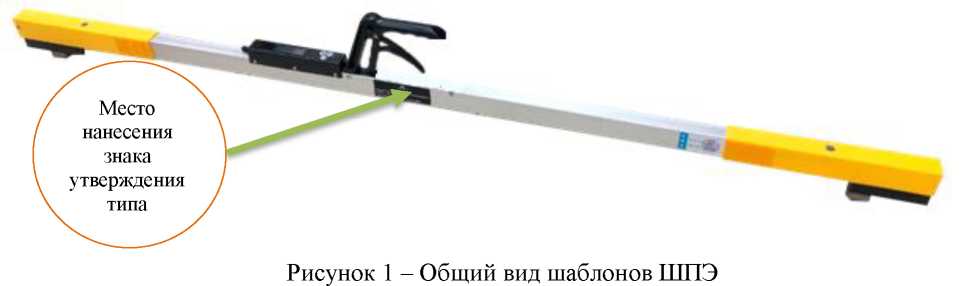

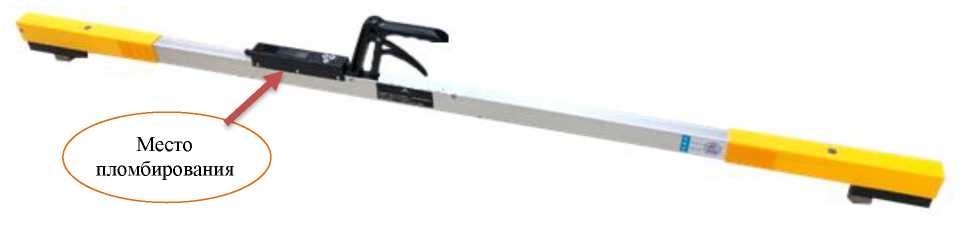

Шаблоны путеизмерительные |
85378-22 |
Общество с ограниченной ответственностью «Линкс-Раша» (ООО «Линкс-Раша»), г. Киров |
Общество с ограниченной ответственностью «Завод Точного Инструмента» (ООО «Завод Точного Инструмента»), г. Киров |
Общество с ограниченной ответственность ю «Линкс-Раша» (ООО «Линкс-Раша»), г. Киров |
Общество с ограниченной ответственностью «Завод Точного Инструмента» (ООО «Завод Точного Инструмента»), г. Киров |
Общество с ограниченной ответственностью «Завод Точного Инструмента» (ООО «Завод Точного Инструмента»), г. Киров | |
|
6. |

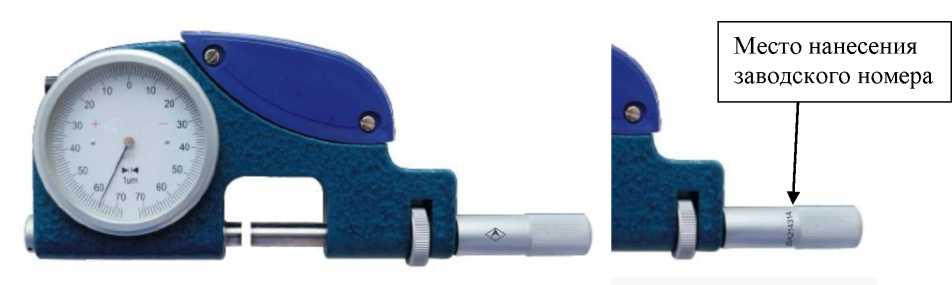

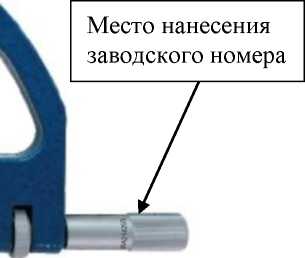

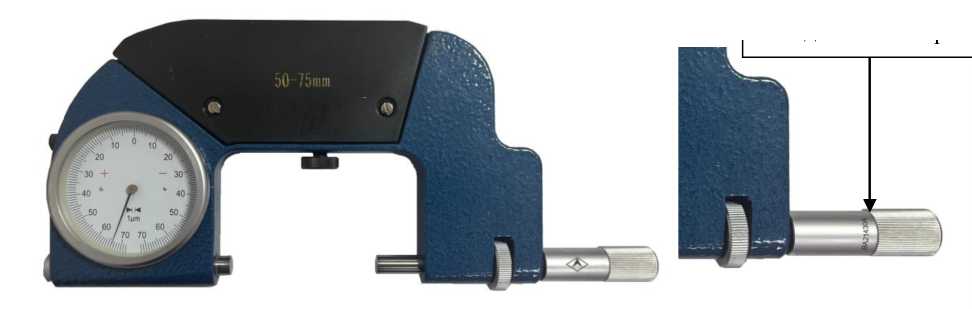

Скобы с отсчетным устройством |
89195-23 |
Общество с ограниченной ответственностью «Линкс-Раша» (ООО «Линкс-Раша»), г. Киров |
Общество с ограниченной ответственностью «Завод Точного Инструмента» (ООО «Завод Точного Инструмента»), г. Киров |
Общество с ограниченной ответственность ю «Линкс-Раша» (ООО «Линкс-Раша»), г. Киров |
Общество с ограниченной ответственностью «Завод Точного Инструмента» (ООО «Завод Точного Инструмента»), г. Киров |
Общество с ограниченной ответственностью «Завод Точного Инструмента» (ООО «Завод Точного Инструмента»), г. Киров |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» ноября 2024 г. № 2782
Лист № 1
Всего листов 5
Регистрационный № 83040-21
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители потенциалов ЗГАНС®ОРИОН
Назначение средства измеренийпредназначены
Измерители потенциалов ЗГАНС®ОРИОН (далее измерители) для измерения параметров электрохимической защиты металлических сооружений, представленных напряжением и силой постоянного тока.
Описание средства измеренийПринцип действия измерителей основан на аналогово-цифровом преобразовании измеряемых аналоговых величин с их последующей обработкой встроенным микроконтроллером.
Измеритель является многофункциональным портативным прибором, выполненным в виде прибора в пластмассовом корпусе эргономичной формы. На лицевой поверхности корпуса расположены экран для индикации результатов измерений и функциональная клавиатура. На верхнем торце корпуса расположены разъем для подключения USB кабеля. На нижнем торце корпуса расположены клеммы для подключения измерительных щупов. Внутри корпуса размещена печатная плата с установленными на ней электронными компонентами, картой памяти, цветным ЖК-дисплеем. На задней панели расположен аккумуляторный отсек. Измерители имеют встроенный заряжаемый источник питания -аккумулятор 3,7 В.
Измерители предназначены для работы как в помещениях, так и вне их.

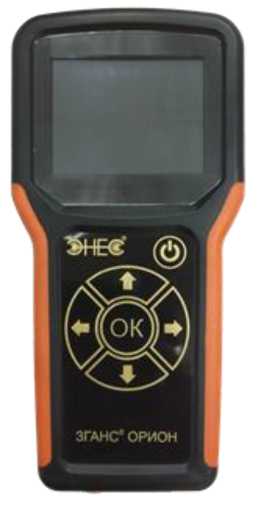

Рисунок 1 - Общий вид средства измерений
Заводской номер измерителей наносится на шильд с обратной стороны прибора.
Конструкция измерителей обеспечивает защиту от несанкционированного доступа к рабочим частям, воздействие на которые могло бы повлиять на результаты измерений.
Защита от несанкционированного доступа осуществляется пломбой на место возможного доступа к рабочим частям измерителей.

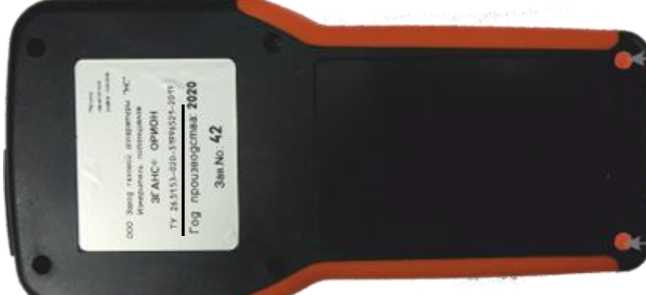

Место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.
Место нанесения знака поверки
Рисунок 2
1— Место п.1омбировки от несанкционированного доступа
Программное обеспечениехранятся в энергонезависимой памяти памяти микроконтроллера производиться
Программное обеспечение измерителя и калибровочные коэффициенты, влияющие на метрологические характеристики, микроконтроллера. Программирование в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежат.
Защита ПО от изменений обеспечивается: путем установки первого уровня защиты памяти микроконтроллера на этапе производства прибора. После этого становится невозможным прочитать или изменить какую-либо часть ПО.
в соответствии
Уровень защиты программного обеспечения «высокий»
с Р 50.2.077-2014.
Таблица 1
|
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора |
|
ПО ОРИОН v 1.7.Х.Х |
Не ниже 1.7.х.х |
отсутствует |
отсутствует |
|
Где х.х номера версии, отвечающие за метрологически незначимую часть программного обеспечения. | |||
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристик |
Значение характеристик |
|
Диапазон измерений напряжения, |
от -100 мВ до 100 мВ от -10 В до 10 В от -100 В до 100 В |
|
Диапазон измерений тока поляризации вспомогательного электрода, мА |
от - 25 до 25 |
|
Пределы допускаемой основной относительной погрешности измерения напряжения в диапазонах: от - 100 мВ до 100 мВ от - 10 В до 10 В от -100 В до 100 В |
5о = ± [1,0+0,5(100 / Х - 1)] 5о = ± [1,0+0,5(10 / Х - 1)] 5о = ± [1,0+0,5(100 / Х - 1)] где Х показания измерителя |
|
Пределы допускаемой основной относительной погрешности измерения тока поляризации вспомогательного электрода. |
5 = ± [1,0+0,5(25 / Х - 1)] где Х показания измерителя |
|
Пределы допускаемой дополнительной погрешности, обусловленной изменением температуры окружающей среды на каждые 10°С изменения температуры в рабочем диапазоне температур °С изменения температуры в рабочем диапазоне от -10 °С до 15 °С и от 25 °С до 55 °С |
При температуре выше 25 °С 5t = ± {5о • [(t - 25) / 10)]} При температуре ниже 15 °С 5t = ± {0.5 5о • [(15 - t) / 10)]}. где t температура окружающей среды |
|
Входное сопротивление измерителя, Мом (не менее) |
10 |
|
Время работы от аккумулятора не менее, час |
10 |
|
Ток потребления не более, мА |
200 |
|
Рабочие условия эксплуатации:
|
от - 10 до + 55 до 90 от 70 до 106,7 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина; ширина; высота), мм |
203 ± 5; 100 ±5; 35 ± 5 |
|
Масса измерителя (без подключенных кабелей), кг |
не более 0,5 |
|
Средний срок службы, лет. не менее |
7 |
наносится на табличку, расположенную на тыльной панели корпуса и на титульный лист паспорта и руководства по эксплуатации типографским или иным способом.
Комплектность средства измеренийТаблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Наименование средства измерений |
Измеритель потенциалов ЗГАНС®ОРИОН |
1 шт. |
|
Комплект принадлежностей: | ||
|
Чехол |
ГАНЕ.441369.020001 |
1 шт. |
|
Зарядное устройство |
~ 220 - 5 - 5,5 В / 0,5 - 2,0 А |
1 шт. |
|
Кабель коммуникационный USB |
Тип A-B |
1 шт. |
|
Комплект из трех измерительных проводов «Провод тестера» |
банан-крокодил, длина 1 м, цвет, черный, желтый, красный |
1 шт. |
|
Паспорт и руководство по эксплуатации |
РЭ 26.51.53-020-51996521-2019 |
1 экз. |
|
Методика поверки |
ГСИ. Измерители потенциалов ЗГАНС®ОРИОН. ГАНЕ 441369 020 МП | |
приведены в паспорте и руководстве по эксплуатации РЭ 26.51.53-020-51996521-2019 в разделе «Порядок работы».
ГОСТ 9.602-2016 «Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
«Измеритель потенциалов
ТУ 26.51.53-020-51996521-2019.
ЗГАНС®ОРИОН».
Технические
условия.
Общество с ограниченной ответственностью «Завод газовой аппаратуры «НС» (ООО «ЗГА «НС»)
ИНН: 2635052710
Юридический адрес: 355029, г. Ставрополь, ул. Индустриальная, д. 9
Тел./факс (8652) 31-68-11, 31-68-18
Web-сайт: www.enes26.ru
ИзготовительОбщество с ограниченной ответственностью «Завод газовой аппаратуры (ООО «ЗГА «НС»)
ИНН: 2635052710
Адрес: 355029, г. Ставрополь, ул. Индустриальная, д. 9
Тел./факс (8652) 31-68-11, 31-68-18
Web-сайт: www.enes26.ru
в Ставропольском
Федеральное бюджетное учреждение «Государственный региональный стандартизации метрологии и испытаний
(ФБУ «Ставропольский ЦСМ»)
Адрес: 355035, г. Ставрополь ул. Доваторцев, д. 7А
Тел./факс: (8652) 35-21-77, 35-76-19 / 95-61-94
E-mail: ispcentrcsm@gmail.com
Web-сайт: www.stavcsm.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311537.
«НС»
центр крае»
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» ноября 2024 г. № 2782
Лист № 1
Всего листов 7
Регистрационный № 84148-21
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Штангенциркули путевые ПШВ-01
Назначение средства измеренийШтангенциркули путевые ПШВ-01 предназначены для измерений элементов верхнего строения пути: бокового и вертикального износа головки рельса; вертикального износа усовика и сердечника; шага остряка; понижения остряка против рамного рельса; ширины желоба между контррельсом и рамным рельсом; ширины желоба между усовиком и сердечником, зазоров рельсовых стыков, стрелочных переводов; глубин отверстий и впадин.
Применяются для измерений элементов верхнего строения путей железнодорожного транспорта со следующими типами уложенных рельсов: Р50, Р65, Р75 по ГОСТ Р 51685-2013, ОР50 по ГОСТ 17508-85, ОР65 по ГОСТ 17507-85.
Описание средства измеренийПринцип действия основан на измерении линейных размеров методом непосредственной оценки по шкале на штанге или совпадения делений шкалы на штанге и с делениями нониуса.
Штангенциркуль путевой ПШВ-01 состоит из штанги с нанесенной шкалой, длинной нижней и короткой верхней губками.
На длинной губке штанги расположен передвижной упор, закрепленный зажимным устройством.
На штанге базируются рамка большая с нониусом, имеющая нижнюю длинную и верхнюю короткую губки, и рамка малая. Обе рамки имеют возможность перемещаться вдоль штанги и закрепляться в требуемом положении зажимными устройствами. Длинные губки штанги и рамки большой оснащены измерительными наконечниками. С помощью длинных губок измеряют шаг остряка, ширину желоба между рамным рельсом и контррельсом, ширину желоба между усовиком и сердечником.
Так же на большой рамке расположен рычаг, вдоль которого перемещается рамка с опорным движком. С помощью опорного движка и длинных губок штанги и большой рамки измеряют понижение остряка против рамного рельса. Рычаг и рамка рычага с опорным движком имеют зажимное устройство.
С большой рамкой жестко связан глубиномер для измерений глубины отверстий и впадин.
В пазу малой рамки перемещается движок с двумя указателями штрихами, с помощью которого осуществляют измерение вертикального износа сердечника и усовика. Движок снабжен зажимным устройством. На малой рамке жестко установлен клин, с помощью которого измеряют зазор в рельсовых стыках и стрелочных переводах.
В зависимости от измеряемого параметра рельса, снятие показаний производится по соответствующим шкалам с помощью измерительных и рабочих поверхностей штангенциркуля.
Логотип наносится на паспорт штангенциркулей путевых ПШВ-01
типографским методом, на футляр и на нерабочую поверхность штангенциркулей путевых ПШВ-01 краской или лазерной маркировкой.
Общий вид штангенциркулей путевых ПШВ-01 указан на рисунке 1.
Заводской номер наносится на нерабочую поверхность штангенциркулей путевых ПШВ-01 методом травления или лазерной маркировкой в формате цифрового или буквенноцифрового обозначения.
Сведения о диапазоне измерений по основной шкале штанги и значении отсчета по нониусу наносятся на штангенциркуль с лицевой стороны при помощи краски или лазерной маркировкой.
Пломбирование штангенциркулей путевых ПШВ-01 от несанкционированного доступа не предусмотрено.

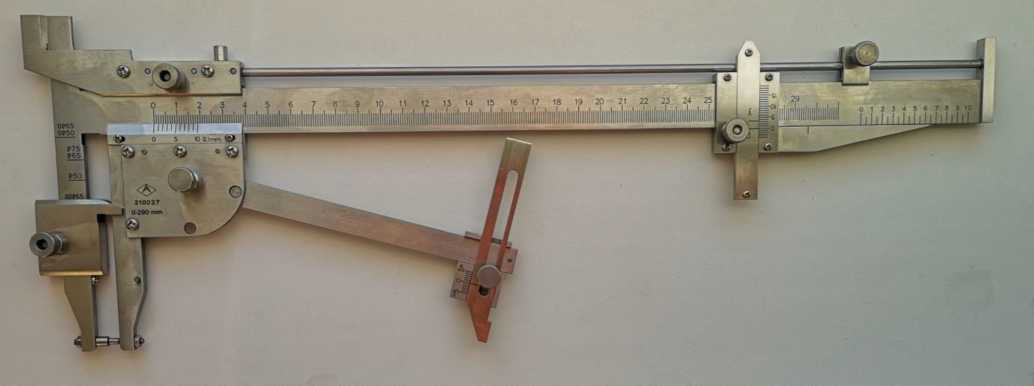

Рисунок 1 - Общий вид штангенциркулей путевых ПШВ-01
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Основные
|
Наименование характеристики |
Значение |
|
Диапазон измерений, мм:
|
от 0 до 290 от 0 до 10 от 0 до 16 от -5 до +5 |
|
Значение отсчета по нониусу, мм |
0,1 |
|
Цена деления шкалы, мм:
|
1,0 0,5 |
|
Радиус сферы измерительной поверхности наконечника на губке рамки большой, мм |
от 2,5 до 5,0 |
|
Ширина штрихов шкалы, мм |
от 0,15 до 0,25 |
|
Разность ширины штрихов в пределах одной шкалы, штрихов основной шкалы штанги и шкалы нониуса мм, не более |
0,05 |
|
Длина видимой части коротких штрихов основной шкалы штанги, мм, не менее |
2 |
|
Разность длин штрихов в пределах одной шкалы, мм, не более |
0,25 |
|
Расстояние от верхней кромки края нониуса до поверхности основной шкалы штанги, мм, не более |
0,3 |
|
Допуск плоскостности измерительных поверхностей, мм, не более:
|
0,005 0,007 0,010 |
|
Допуск плоскостности рабочих поверхностей упора передвижного, верхней губки рамки большой, опорного движка, мм, не более |
0,010 |
|
Просвет между измерительными поверхностями короткой губки штанги и верхней губки рамки большой при нулевой установке, как при затянутом, так и при незатянутом зажимном устройстве рамки большой, мм, не более |
0,03 |
|
Смещение вертикальной рабочей поверхности упора передвижного и измерительной поверхности движка опорного (в рабочем положении) при совмещении указательного штриха на опорном движке с нулевым штрихом шкалы рамки рычага от плоскости, перпендикулярной рабочей поверхности штанги и проходящей через точку контакта измерительных наконечников при сдвинутых губках, мм, не более |
0,2 |
таблицы 1
|
Наименование характеристики |
Значение |
|
Смещение измерительной поверхности движка рамки малой при совмещении нанесенного на нем указательного штриха, обозначенного буквой «С», с нулевым штрихом шкалы рамки малой от плоскости, проходящей через измерительную поверхность упора рамки большой и измерительную поверхность опоры штанги, мм |
±0,2 |
|
Расстояние от измерительной поверхности движка рамки малой при совмещении нанесенного на нем указательного штриха, обозначенного буквой «У», с нулевым штрихом шкалы рамки малой от плоскости, проходящей через измерительную поверхность упора рамки большой и измерительную поверхность опоры штанги и его допускаемое отклонение, мм |
3,5±0,2 |
|
Расстояние от рабочей поверхности опорного движка (в его рабочем положении) до оси измерительных наконечников и его допускаемое отклонение, мм |
13,0±0,4 |
|
Пределы допускаемой абсолютной погрешности измерений по основной шкале штанги как при незатянутом, так и при затянутом зажимном устройстве рамки большой, на диапазоне измерений, мм:
|
±0,1* ±0,2* |
|
Пределы допускаемой абсолютной погрешности измерений по шкале рамки малой как при незатянутом, так и при затянутом зажимном устройстве при нормальных условиях измерений, мм |
±1,0* |
|
Пределы допускаемой абсолютной погрешности измерений по вспомогательной шкале штанги при нормальных условиях измерений, мм |
±0,5* |
|
Пределы допускаемой абсолютной погрешности измерений по шкале рамки рычага при нормальных условиях измерений, мм |
±0,5* |
|
Пределы допускаемой абсолютной погрешности измерений глубины, равной 20 мм, при нормальных условиях измерений, мм |
±0,1* |
|
Примечание: * - при температуре окружающей среды от плюс 15 до плюс 25 °С и относительной влажности не более 80 % | |
Таблица 2 - Расстояние от горизонтальной рабочей поверхности упора передвижного до оси измерительных наконечников, при совмещении верхней кромки упора со штрихом на длинной губке штанги под обозначением типа измеряемого рельса или при совмещении нижней кромки упора со штрихом над обозначением типа измеряемого рельса, впереди которого стоит буква «П» (понижение остряка) и его допускаемое отклонение соответствует величине L
|
Тип рельса |
L, мм | ||
|
над штрихом |
под штрихом |
номинальное значение |
допускаемое отклонение |
|
Р50 |
66 |
±0,4 | |
|
Р65 |
75 | ||
|
Р75 |
75 | ||
|
ОР50 |
85 | ||
|
ОР65 |
85 | ||
|
- |
ПОР50 |
81 | |
|
- |
ПОР65 |
91 | |
Таблица 3 - Основные технические
|
Наименование параметра |
Значение |
|
Параметр шероховатости Ra измерительной поверхности измерительных наконечников по ГОСТ 2789-73, мкм, не более |
0,2 |
|
Параметр шероховатости Ra измерительных поверхностей по ГОСТ 2789-73, мкм, не более: | |
|
-короткой губки штанги, верхней губки рамки большой; |
0,2 |
|
-движка рамки малой, движка опорного, клина |
0,4 |
|
-глубиномера, упора, опоры штанги |
0,8 |
|
Параметр шероховатости Ra рабочих поверхностей по ГОСТ 2789-73, мкм, не более: - верхней губки рамки большой, движка опорного, упора передвижного |
0,8 |
|
Габаритные размеры, мм: | |
|
- длина |
440 |
|
- ширина |
148 |
|
- высота |
24 |
|
Масса, кг, не более |
0,9 |
|
Средний срок службы, лет, не менее |
5 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -50 до +45 |
|
- относительная влажность воздуха, %, не более |
100 |
наносится на титульный лист паспорта типографским методом.
Комплектность средства измеренийТаблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Штангенциркуль |
- |
1 шт. |
|
Футляр (чехол) |
- |
1 шт. |
|
Паспорт |
ПШВ01.000 ПС |
1 экз. |
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта штангенциркулей путевых ПШВ-01.
Нормативные документы, устанавливающие требования к штангенциркулям путевым ПШВ-01Государственная поверочная схема для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г.№ 2840;
ТУ 30.20.31-003-67587931-2021 «Штангенциркуль путевой ПШВ-01. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Завод Точного Инструмента» (ООО «Завод Точного Инструмента»)
ИНН 4345313234
Юридический адрес: 610002 г. Киров, ул. Водопроводная, д. 39, помещ. 1001 Фактический и почтовый адрес: 610002 г. Киров, ул. Водопроводная, д. 39, помещ. 1001
Телефон: +7 (8332) 21-68-88
E-mail: info@links-russia.ru
Web-сайт: www.zti-rf.ru
ИзготовительОбщество с ограниченной ответственностью «Завод Точного Инструмента» (ООО «Завод Точного Инструмента»)
ИНН 4345313234
Адрес: 610002, г. Киров, ул. Водопроводная, д. 39, помещ. 1001
Телефон: +7 (8332) 21-68-88
E-mail: info@links-russia.ru
Web-сайт: www.zti-rf.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 495 437-55-77, факс: +7 495 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» ноября 2024 г. № 2782
Лист № 1
Всего листов 6
Регистрационный № 84161-21
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Угломеры с нониусом
Назначение средства измеренийУгломеры с нониусом (далее по тексту угломеры) предназначены для измерений плоских углов контактным методом.
Описание средства измеренийПринцип действия угломеров основан на совмещении линейки основания и подвижной линейки с измеряемыми поверхностями и непосредственном отсчете показаний значения измеряемого угла по шкалам основания и нониуса угломера.
Угломеры изготавливаются типов 1 и 4.
На основании угломеров типа 1, выполненном в виде полудиска, нанесена угловая шкала через 1° от 0° до 120°, каждое десятое деление оцифровано до 90°. Остальные деления предназначены для отсчета с помощью нониуса долей градуса. На оси основания укреплена деталь, одна часть которой представляет собой сектор с укрепленным на нем нониусом, другая - выполнена в виде линейки, измерительной поверхностью которой пользуются при измерении углов свыше 90° и до 180°. На линейку помещается угольник, с помощью которого измеряются углы от 0° до 90°. На основании жестко укреплена вторая неподвижная линейка. Измерительная поверхность этой линейки является стороной угла, с которым сравнивается угол измеряемого изделия. Угломеры оснащены микрометрической подачей. Для фиксации размера угломеры имеют стопорный винт.
Угломер типа 4 состоит из основания, которое представляет собой полудиск со шкалой углов. На оси основания установлена линейка с нониусом, которая закрепляется в требуемом положении стопорной гайкой.
Угломеры всех типов могут быть изготовлены с взаимным расположением верхней кромки нониуса (плоскость нониуса) и поверхности шкалы основания, которое соответствует исполнениям 1 или 2, указанным на рисунке 3.
Детали угломеров, имеющие измерительные поверхности или шкалы, изготовлены из инструментальной, нержавеющей или легированной конструкционной сталей. Наружные поверхности деталей угломеров, за исключением измерительных поверхностей и деталей, изготовленных из нержавеющей стали, хромированы. Могут быть изготовлены шкалы с матовым покрытием для угломеров, изготовленных из нержавеющей стали.
Логотип наносится на паспорт угломеров типографским методом, на
нерабочую поверхность угломера с лицевой стороны краской или лазерной маркировкой.
Общий вид угломеров указан на рисунках 1 - 2.
Заводской номер наносятся угломер с лицевой стороны краской или лазерной маркировкой и имеет цифровое или буквенно-цифровое обозначение.
Сведения о диапазоне измерений и значении отсчета по нониусу наносятся на угломер с лицевой стороны при помощи краски или лазерной маркировкой.
Пломбирование угломеров от несанкционированного доступа не предусмотрено.

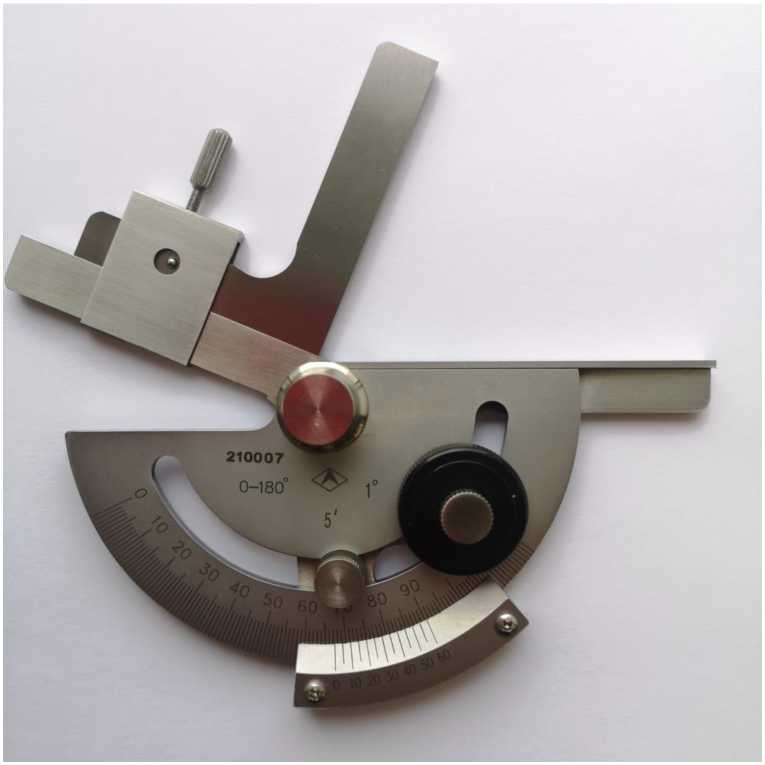

Рисунок 1 - Общий вид угломеров типа 1

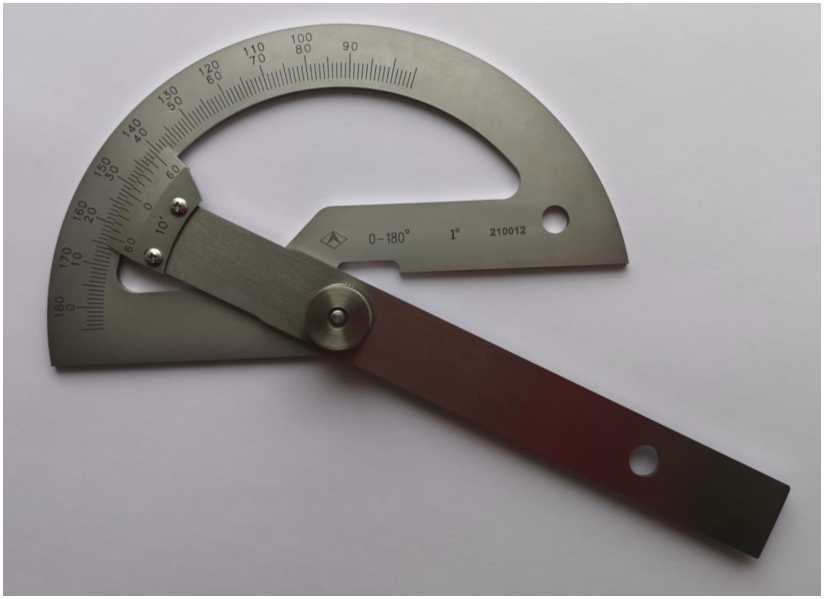

Рисунок 2 - Общий вид угломеров типа 4

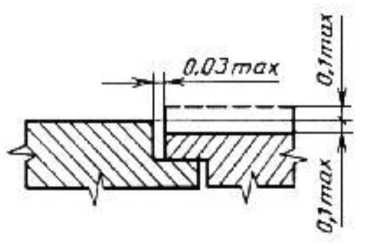

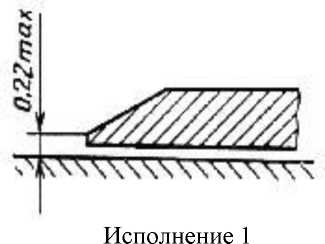

Рисунок 3 - Взаимное расположение верхней кромки нониуса (плоскость нониуса) и поверхности шкалы основания
Исполнение 2
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Тип, значение отсчета по нониусу, цена деления шкалы основания и диапазон измерений наружных угломеров
|
Тип угломера |
Диапазон измерений наружных углов, . |
Значение отсчета по нониусу, |
Цена деления шкалы основания, О |
|
1 |
от 0 до 180 |
2; 5 |
1 |
|
4 |
от 0 до 180 |
10 |
1 |
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений углов как при незатянутом, так и при затянутом стопоре при температуре окружающего воздуха от плюс 15 до плюс 25 °С и относительной влажности до 80 %
|
Значение отсчета по нониусу, . |
Пределы допускаемой абсолютной погрешности, |
|
2 |
±2 |
|
5 |
±5 |
|
10 |
±10 |
Таблица 3 - Допуски плоскостности и прямолинейности измерительных поверхностей угломеров
|
Длина измерительных поверхностей, |
Допуск плоскостности и прямолинейности, мкм, |
|
мм |
не более |
|
от 0 до 100 включ. |
3 |
|
св. 100 до 150 включ. |
4 |
|
св. 150 |
5 |
|
Примечание: Требования плоскостности и прямолинейности не распространяются: | |
|
- на зону в 1 мм от краев, ограничивающих длину, для измерительных поверхностей | |
|
до 150 мм включительно; | |
| |
Таблица 4 - Допуски параллельности измерительных поверхностей нониуса угломера типа 4
|
Длина измерительных поверхностей, мм |
Допуск параллельности, мкм, не более |
|
от 0 до 100 включ. |
6 |
|
св. 100 до 150 включ. |
8 |
|
св. 150 |
10 |
Таблица 5 - Размеры штрихов шкалы основания и нониуса
|
Тип угломера |
Расстояние между штрихами шкал, мм, не менее |
Ширина штрихов, мм |
Разница отдельных штрихов по ширине для одной шкалы, мм, не более |
|
1 |
0,80 |
от 0,08 до 0,20 |
0,03 |
|
4 |
1,00 |
0,05 |
Таблица 6 - Технические характеристики угломеров
|
Наименование характеристики |
Значение |
|
Расстояние между кромкой нониуса и основанием (см. рис. 3), мм, не более, для:
|
0,22 0,03 |
|
Значение перекрытия штрихов шкалы основания шкалой нониуса для исполнения 1, мм, не менее |
0,5 |
|
Параметр шероховатости Ra измерительных поверхностей по ГОСТ 2789-73, мкм, не более |
0,2 |
|
Условия эксплуатации: -диапазон рабочих температур, °С -относительная влажность воздуха, %, не более |
от +5 до +35 80 |
|
Установленный полный срок службы, лет, не менее |
5 |
Таблица 7 -
и масса
|
Тип угломера |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
Длина |
Ширина |
Высота | ||
|
1 |
140 |
126 |
18 |
0,2 |
|
4 |
194 |
148 |
17 |
0,2 |
Знак утверждения типа наносится на титульный лист паспорта типографским методом.
Комплектность средства измеренийТаблица 8 - Комплектность
|
Наименование |
Обозначение |
Комплектность |
|
Угломер |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт для:
|
1УМ.100 ПС 4УМ.100 ПС |
1 экз. |
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта угломеров.
Нормативные документы, устанавливающие требования к угломерам с нониусомПриказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла» (изменения приказ Федерального агентства по техническому регулированию и метрологии от 29 апреля 2019 г. № 1018);
ГОСТ 5378-88 Угломеры с нониусом. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Завод Точного Инструмента» (ООО «Завод Точного Инструмента»)
ИНН 4345313234
Юридический адрес: 610002 г. Киров, ул. Водопроводная, д. 39, помещ. 1001 Фактический и почтовый адрес: 610002 г. Киров, ул. Водопроводная, д. 39, помещ. 1001
Телефон: +7 (8332) 21-68-88
E-mail: info@links-russia.ru
Web-сайт: www.zti-rf.ru
ИзготовительОбщество с ограниченной ответственностью «Завод Точного Инструмента»
(ООО «Завод Точного Инструмента»)
ИНН 4345313234
Адрес: 610002, г. Киров, ул. Водопроводная, д. 39, помещ. 1001
Телефон: +7 (8332) 21-68-88
E-mail: info@links-russia.ru
Web-сайт: www.zti-rf.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» ноября 2024 г. № 2782
Лист № 1
Всего листов 13
Регистрационный № 84622-22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Штангенциркули
Назначение средства измеренийШтангенциркули предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин и выполнения разметочных работ.
Описание средства измеренийПринцип действия штангенциркулей ШЦ (с отсчетом по нониусу) основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.
Принцип действия штангенциркулей ШЦК (с отсчетом по круговой шкале) основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Принцип действия штангенциркулей типов ШЦЦ (с цифровым отсчетным устройством) основан на преобразовании линейного перемещения рамки штангенциркуля в изменения электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчётного устройства. Отсчет размеров производится по цифровому отсчетному устройству.
Имеется возможность установки нуля в любой точке диапазона измерений, оцифровка шкалы на штанге штангенциркулей начинается с нулевой отметки.
Штангенциркули ШЦ изготавливаются: типа I - двусторонние с глубиномером, типа П - двусторонние, типа Ш - односторонние.
Штангенциркули ШЦК изготавливаются типа I - двусторонние с глубиномером.
Штангенциркули ШЦЦ изготавливаются: типа I - двусторонние с глубиномером, типа II - двусторонние, типа III - односторонние.
Штангенциркули типов II и III, могут быть оснащены устройством для тонкой установки рамки (микрометрическая подача).
Штангенциркули изготавливаются классов точности 1 и 2, отличающиеся пределами допускаемой абсолютной погрешности.
Логотип наносится на паспорт штангенциркулей типографским методом, на
нерабочую поверхность штангенциркуля с лицевой стороны краской или лазерной маркировкой.
Общий вид штангенциркулей указан на рисунках 1 - 7.
Заводской номер наносится на штангенциркуль с лицевой или оборотной стороны краской или лазерной маркировкой и имеет цифровое или буквенно-цифровое обозначение.
Пломбирование штангенциркулей от несанкционированного доступа не предусмотрено.
Обозначение модификации штангенциркулей:
- для штангенциркулей ШЦ типа II с диапазоном измерений от 0 до 250 мм и значением отсчета по нониусу 0,05 мм:
ШЦ-П-250-0,05
- для штангенциркулей ШТ типа II с диапазоном измерений от 250 до 630 мм и значением отсчета по нониусу 0,1 мм, класса точности 1:
ШЦ-П-250-630-0,1-1
- для штангенциркулей ШТК типа I с диапазоном измерений от 0 до 150 мм с ценой деления круговой шкалы 0,02 мм:
ШТ ЦК-1-150-0,02
- для штангенциркулей ШТТ, типа I с диапазоном измерений от 0 до 125 мм с шагом дискретности цифрового отсчетного устройства 0,01 мм:
ШЦЦ-1-125-0,01
Рисунок 1 - Общий вид штангенциркулей модификации ШЦ-1-150-0,05

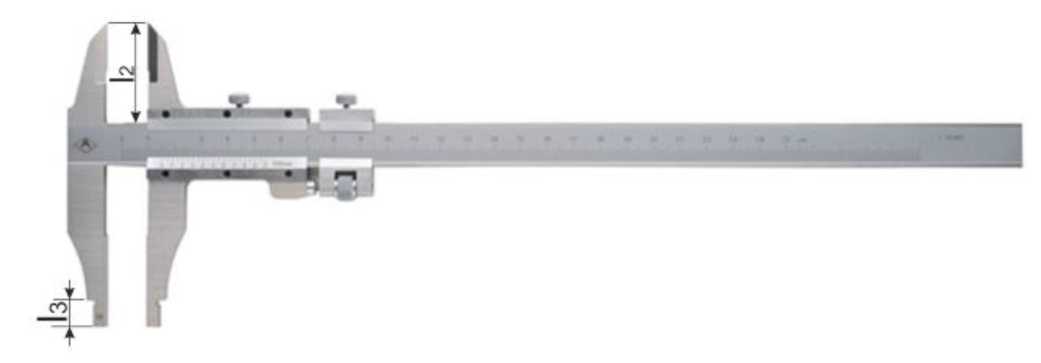

Рисунок 2 - Общий вид штангенциркулей модификации ШЦ-П-250-0,05

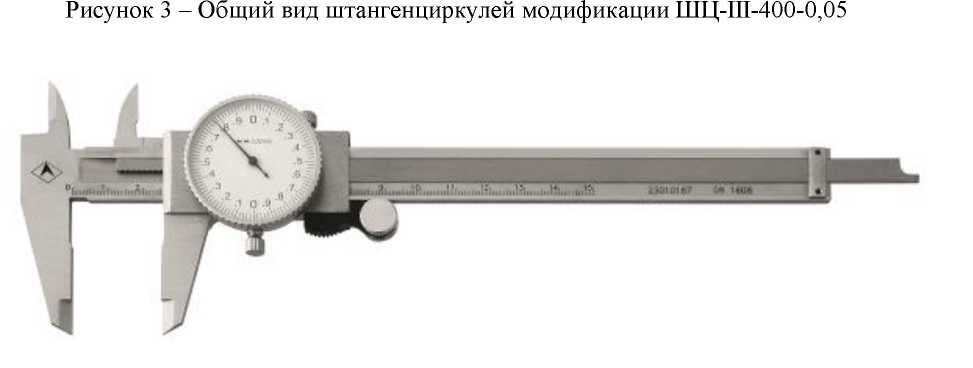

Рисунок 4 - Общий вид штангенциркулей модификации ШЦК-1-150-0,02
Рисунок 5 - Общий вид штангенциркулей модификации ШЦЦ-1-150-0,01
Рисунок 6 - Общий вид штангенциркулей модификации ШЦЦ-П-200-0,01
Рисунок 7 - Общий вид штангенциркулей модификации ШЦЦ-Ш-500-0,01
Программное обеспечение отсутствует.
Таблица 1 -
ШЦ
|
Модификация штангенциркулей |
Диапазон измерений, мм |
Значение отсчета по нониусу, мм |
Класс точности |
Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм, не более |
|
ШЦ-1-125-0,05 |
от 0 до 125 |
0,05 |
- | |
|
ШЦ-1-125-0,1-1 |
0,1 |
1 | ||
|
ШЦ-1-125-0,1-2 |
2 | |||
|
ШЦ-1-135-0,05 |
от 0 до 135 |
0,05 |
- | |
|
ШЦ-1-135-0,1-1 |
0,1 |
1 | ||
|
ШЦ-1-135-0,1-2 |
2 | |||
|
ШЦ-1-150-0,05 |
от 0 до 150 |
0,05 |
- | |
|
ШЦ-1-150-0,1-1 |
0,1 |
1 | ||
|
ШЦ-1-150-0,1-2 |
2 | |||
|
ШЦ-1-160-0,05 |
от 0 до 160 |
0,05 |
- | |
|
ШЦ-1-160-0,1-1 |
0,1 |
1 | ||
|
ШЦ-1-160-0,1-2 |
2 | |||
|
ШЦ-1-200-0,05 |
от 0 до 200 |
0,05 |
- | |
|
ШЦ-1-200-0,1-1 |
0,1 |
1 | ||
|
ШЦ-1-200-0,1-2 |
2 | |||
|
ШЦ-1-250-0,05 |
от 0 до 250 |
0,05 |
- | |
|
ШЦ-1-250-0,1-1 |
0,1 |
1 | ||
|
ШЦ-1-250-0,1-2 |
2 | |||
|
ШЦ-1-300-0,05 |
от 0 до 300 |
0,05 |
- | |
|
ШЦ-1-300-0,1-1 |
0,1 |
1 | ||
|
ШЦ-1-300-0,1-2 |
2 | |||
|
ШЦ-П-160-0,05 |
от 0 до 160 |
0,05 |
- |
10 |
|
ШЦ-П-160-0,1-1 |
0,1 |
1 |
10 | |
|
ШЦ-П-160-0,1-2 |
2 |
10 | ||
|
ШЦ-П-200-0,05 |
от 0 до 200 |
0,05 |
- |
10 |
|
ШЦ-11-200-0,1-1 |
0,1 |
1 |
10 | |
|
ШЦ-П-200-0,1-2 |
2 |
10 | ||
|
ШЦ-П-250-0,05 |
от 0 до 250 |
0,05 |
- |
10 |
|
ШЦ-П-250-0,1-1 |
0,1 |
1 |
10 | |
|
ШЦ-П-250-0,1-2 |
2 |
10 | ||
|
ШЦ-П-300-0,05 |
от 0 до 300 |
0,05 |
- |
10 |
|
ШЦ-П-300-0,1-1 |
0,1 |
1 |
10 | |
|
ШЦ-11-300-0,1-2 |
2 |
10 |
|
Модификация штангенциркулей |
Диапазон измерений, мм |
Значение отсчета по нониусу, мм |
Класс точности |
Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм, не более |
|
ШЦ-11-400-0,05 |
от 0 до 400 |
0,05 |
- |
10 |
|
ШЦ-11-400-0,1-1 |
0,1 |
1 |
10 | |
|
ШЦ-11-400-0,1-2 |
2 |
10 | ||
|
ШЦ-11-500-0,05 |
от 0 до 500 |
0,05 |
- |
20 |
|
ШЦ-11-500-0,1-1 |
0,1 |
1 |
20 | |
|
ШЦ-П-250-630-0,05 |
от 250 до 630 |
0,05 |
- |
20 |
|
ШЦ-П-250-630-0,1-1 |
0,1 |
1 |
20 | |
|
ШЦ-П-250-800-0,05 |
от 250 до 800 |
0,05 |
- |
20 |
|
ШЦ-П-250-800-0,1-1 |
0,1 |
1 |
20 | |
|
ШЦ-П-320-1000-0,05 |
от 320 до 1000 |
0,05 |
- |
20 |
|
ШЦ-П-320-1000-0,1-1 |
0,1 |
1 |
20 | |
|
ШЦ-11-500-1250-0,1-1 |
от 500 до 1250 |
0,1 |
1 |
20 |
|
ШЦ-П-500-1600-0,1-1 |
от 500 до 1600 |
0,1 |
1 |
20 |
|
ШЦ-П-800-2000-0,1-1 |
от 800 до 2000 |
0,1 |
1 |
20 |
|
ШЦ-Ш-160-0,05 |
от 0 до 160 |
0,05 |
- |
10 |
|
ШЦ-Ш-160-0,1-1 |
0,1 |
1 |
10 | |
|
ШЦ-Ш-160-0,1-2 |
2 |
10 | ||
|
ШЦ-Ш-200-0,05 |
от 0 до 200 |
0,05 |
- |
10 |
|
ШЦ-Ш-200-0,1-1 |
0,1 |
1 |
10 | |
|
ШЦ-Ш-200-0,1-2 |
2 |
10 | ||
|
ШЦ-Ш-250-0,05 |
от 0 до 250 |
0,05 |
- |
10 |
|
ШЦ-Ш-250-0,1-1 |
0,1 |
1 |
10 | |
|
ШЦ-Ш-250-0,1-2 |
2 |
10 | ||
|
ШЦ-Ш-300-0,05 |
от 0 до 300 |
0,05 |
- |
10 |
|
ШЦ-Ш-300-0,1-1 |
0,1 |
1 |
10 | |
|
ШЦ-Ш-300-0,1-2 |
2 |
10 | ||
|
ШЦ-Ш-400-0,05 |
от 0 до 400 |
0,05 |
- |
10 |
|
ШЦ-Ш-400-0,1-1 |
0,1 |
1 |
10 | |
|
ШЦ-Ш-400-0,1-2 |
2 |
10 | ||
|
ШЦ-Ш-500-0,05 |
от 0 до 500 |
0,05 |
- |
20 |
|
ШЦ-Ш-500-0,1-1 |
0,1 |
1 |
20 | |
|
ШЦ-Ш-250-630-0,05 |
от 250 до 630 |
0,05 |
- |
20 |
|
ШЦ-Ш-250-630-0,1-1 |
0,1 |
1 |
20 | |
|
ШЦ-Ш-250-800-0,05 |
от 250 до 800 |
0,05 |
- |
20 |
|
ШЦ-Ш-250-800-0,1-1 |
0,1 |
1 |
20 |
й ШЦК
|
Модификация штангенциркулей |
Диапазон измерений, мм |
Значение отсчета по круговой шкале, мм |
Класс точности |
|
ШЦК-1-125-0,02 |
от 0 до 125 |
0,02 |
- |
|
ШЦК-1-125-0,05 |
0,05 |
- | |
|
ШЦК-1-125-0,1-1 |
0,1 |
1 | |
|
ШЦК-1-125-0,1-2 |
2 | ||
|
ШЦК-1-135-0,02 |
от 0 до 135 |
0,02 |
- |
|
ШЦК-1-135-0,05 |
0,05 |
- | |
|
ШЦК-1-135-0,1-1 |
0,1 |
1 | |
|
ШЦК-1-135-0,1-2 |
2 | ||
|
ШЦК-1-150-0,02 |
от 0 до 150 |
0,02 |
- |
|
ШЦК-1-150-0,05 |
0,05 |
- | |
|
ШЦК-1-150-0,1-1 |
0,1 |
1 | |
|
ШЦК-1-150-0,1-2 |
2 | ||
|
ШЦК-1-160-0,02 |
от 0 до 160 |
0,02 |
- |
|
ШЦК-1-160-0,05 |
0,05 |
- | |
|
ШЦК-1-160-0,1-1 |
0,1 |
1 | |
|
ШЦК-1-160-0,1-2 |
2 | ||
|
ШЦК-1-200-0,02 |
от 0 до 200 |
0,02 |
- |
|
ШЦК-1-200-0,05 |
0,05 |
- | |
|
ШЦК-1-200-0,1-1 |
0,1 |
1 | |
|
ШЦК-1-200-0,1-2 |
2 | ||
|
ШЦК-1-250-0,02 |
от 0 до 250 |
0,02 |
- |
|
ШЦК-1-250-0,05 |
0,05 |
- | |
|
ШЦК-1-250-0,1-1 |
0,1 |
1 | |
|
ШЦК-1-250-0,1-2 |
2 |
й ШЦЦ
|
Модификация штангенциркулей |
Диапазон измерений, мм |
Шаг дискретности цифрового отсчетного устройства, мм |
Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм, не более |
|
ШЦЦ-1-125-0,01 |
от 0 до 125 |
0,01 | |
|
ШЦЦ-1-135-0,01 |
от 0 до 135 |
0,01 | |
|
ШЦЦ-1-150-0,01 |
от 0 до 150 |
0,01 | |
|
ШЦЦ-1-160-0,01 |
от 0 до 160 |
0,01 | |
|
ШЦЦ-1-200-0,01 |
от 0 до 200 |
0,01 | |
|
ШЦЦ-1-250-0,01 |
от 0 до 250 |
0,01 | |
|
ШЦЦ-1-300-0,01 |
от 0 до 300 |
0,01 | |
|
ШЦЦ-П-160-0,01 |
от 0 до 160 |
0,01 |
10 |
|
ШЦЦ-П-200-0,01 |
от 0 до 200 |
0,01 |
10 |
|
ШЦЦ-П-250-0,01 |
от 0 до 250 |
0,01 |
10 |
|
ШЦЦ-П-300-0,01 |
от 0 до 300 |
0,01 |
10 |
|
ШЦЦ-П-400-0,01 |
от 0 до 400 |
0,01 |
10 |
|
ШЦЦ-П-500-0,01 |
от 0 до 500 |
0,01 |
20 |
|
ШЦЦ-П-250-630-0,01 |
от 250 до 630 |
0,01 |
20 |
|
ШЦЦ-П-250-800-0,01 |
от 250 до 800 |
0,01 |
20 |
|
ШЦЦ-П-320-1000-0,01 |
от 320 до 1000 |
0,01 |
20 |
|
ШЦЦ-Ш-160-0,01 |
от 0 до 160 |
0,01 |
10 |
|
ШЦЦ-Ш-200-0,01 |
от 0 до 200 |
0,01 |
10 |
|
ШЦЦ-Ш-250-0,01 |
от 0 до 250 |
0,01 |
10 |
|
ШЦЦ-Ш-300-0,01 |
от 0 до 300 |
0,01 |
10 |
|
ШЦЦ-Ш-400-0,01 |
от 0 до 400 |
0,01 |
10 |
|
ШЦЦ-Ш-500-0,01 |
от 0 до 500 |
0,01 |
20 |
|
ШЦЦ-Ш-250-630-0,01 |
от 250 до 630 |
0,01 |
20 |
|
ШЦЦ-Ш-250-800-0,01 |
от 250 до 800 |
0,01 |
20 |
|
ШЦЦ-Ш-320-1000-0,01 |
от 320 до 1000 |
0,01 |
20 |
Таблица 4 - Пределы допускаемой абсолютной погрешности штангенциркулей______
Пределы допускаемой абсолютной погрешности (±), мм
Измеряемая
мм
длина,
при значении отсчета по нониусу, мм
с ценой деления круговой шкалы отсчетного устройства, мм
0,05
0,1 для класса точности
0,02
0,05
0,1 для класса точности
с шагом дискретности цифрового отсчетного устройства
0,01 мм
от 0 до 100 включ.
св. 100 до 200 включ.
св. 200 до 300 включ.
св. 300 до 400 включ.
св. 400 до 600 включ.
св. 600 до 800 включ.
св. 800 до 1000
включ._____________
св. 1000 до 1100
включ._____________
св. 1100 до 1200
включ._____________
св. 1200 до 1300
включ._____________
св. 1300 до 1400
включ._____________
св. 1400 до 1500
включ._____________
св. 1500 до 2000
включ._____________
Примечания:
0,05
0,05
0,10
0,10
0,10
0,16
0,19
0,20
0,17
0,03
0,04
0,05
0,08
0,03
0,04
0,04
0,05
0,06
0,07
1 За измеряемую длину принимают номинальное расстояние между измерительными поверхностями губок.
2. Пределы допускаемой абсолютной погрешности штангенциркулей типа I при измерении глубины, равной 20 мм, не превышают значений, соответствующих пределам допускаемой абсолютной погрешности измерений измеряемой длины
Таблица 5 - Вылет губок l и l2 для измерения наружных размеров и вылет губок l1 и l3 для измерений внутренних размеров (рисунки 1, 2)
|
Диапазон измерений, мм |
1, мм |
11, мм |
12, мм |
13, мм | |
|
не менее |
не более |
не менее | |||
|
от 0 до 125 |
35 |
42 |
15 |
- |
- |
|
от 0 до 135 |
38 |
42 |
16 |
- |
- |
|
от 0 до 150 |
38 |
42 |
16 |
- |
- |
|
от 0 до 160 |
45 |
50 |
16 |
16 |
6 |
|
от 0 до 200 |
50 |
63 |
16 |
20 |
8 |
|
от 0 до 250 |
60 |
80 |
16 |
25 |
10 |
|
от 0 до 300 |
63 |
100 |
22 |
30 |
10 |
|
от 0 до 400 |
63 |
125 |
30 |
10 | |
|
от 0 до 500 |
80 |
160 |
40 |
15 | |
|
от 250 до 630 |
80 |
200 |
40 |
15 | |
|
от 250 до 800 |
80 |
200 |
50 |
15 | |
|
от 320 до 1000 |
80 |
200 |
50 |
20 | |
|
от 500 до 1250 |
100 |
300 |
63 |
20 | |
|
от 500 до 1600 |
100 |
300 |
63 |
20 | |
|
от 800 до 2000 |
100 |
300 |
63 |
20 | |
Таблица 6 - Основные
|
Наименование характеристики |
Значение |
|
Параметр шероховатости Ra измерительных поверхностей | |
|
по ГОСТ 2789-73, мкм, не более: | |
|
- плоских и цилиндрических измерительных поверхностей |
0,32 |
|
- измерительных поверхностей кромочных губок |
0,63 |
|
Расстояние от верхней кромки края нониуса до поверхности шкалы | |
|
штанги, мм, не более: | |
|
- для штангенциркулей с отсчетом по нониусу 0,05 мм |
0,25 |
|
- для штангенциркулей с отсчетом по нониусу 0,1 мм |
0,30 |
|
Допуск плоскостности и прямолинейности плоских измерительных | |
|
поверхностей на 100 мм длины большей стороны измерительной | |
|
поверхности штангенциркулей, мм |
0,01 |
|
Допускаемые отклонения от плоскостности и прямолинейности | |
|
измерительных поверхностей губок, мм, не более: | |
|
- для штангенциркулей со значением отсчета по нониусу, с ценой деления | |
|
шкалы и шагом дискретности не более 0,05 мм и длиной большей | |
|
стороны измерительной поверхности менее 40 мм |
0,004 |
|
- для штангенциркулей со значением отсчета по нониусу и с ценой | |
|
деления шкалы 0,1 мм и длиной большей стороны измерительной | |
|
поверхности менее 70 мм |
0,007 |
|
Допуск прямолинейности торца штанги штангенциркулей типа I, мм |
0,01 |
|
Наименование характеристики |
Значение |
|
Допуск параллельности плоских измерительных поверхностей губок для измерения наружных размеров на 100 мм длины губок, мм: - при значении отсчета по нониусу, цене деления шкалы и шаге дискретности не более 0,05 мм |
0,02 |
|
- при значении отсчета по нониусу и цене деления шкалы 0,1 мм |
0,03 |
|
Размер сдвинутых до соприкосновения губок для внутренних измерений штангенциркулей типов II и III, мм, не более: - с верхним пределом диапазона измерений до 400 мм включ. |
10 |
|
- с верхним пределом диапазона измерений свыше 400 мм |
20 |
|
Отклонение размера сдвинутых до соприкосновения губок для внутренних измерений штангенциркулей типов II и III, мм, не более: - при цене деления или шаге дискретности менее 0,05 мм |
(0+0,01) |
|
- при цене деления или значении отсчета по нониусу не менее 0,05 мм |
(0+0,0з) |
|
Допуск параллельности измерительных поверхностей губок для измерений внутренних размеров, мм |
0,01 |
|
Допуск параллельности измерительных поверхностей кромочных губок для штангенциркулей 2 класса точности, мм |
0,02 |
|
Ширина штрихов шкал штанги и нониуса, мм |
от 0,08 до 0,20 |
|
Ширина штрихов круговой шкалы отсчетного устройства, мм |
от 0,15 до 0,25 |
|
Разность ширины штрихов в пределах одной шкалы штанги, мм, не более: - при значении отсчета по нониусу 0,05 мм |
0,03 |
|
- при значении отсчета по нониусу 0,1 мм |
0,05 |
Таблица 7 - Усилие перемещения рамки по штанге
|
Верхний предел диапазона измерений штангенциркуля, мм, не более |
Усилие перемещения, Н, не более |
|
250 |
15 |
|
400 |
20 |
|
2000 |
30 |
Таблица 8 - Условия эксплуатации и средний срок службы
|
Наименование параметра |
Значение |
|
Условия эксплуатации:
|
+15 до +25 80 |
|
Средний срок службы, лет |
5 |
наносится на титульный лист паспорта типографским методом.
Комплектность средства измеренийТаблица 9 - Комплектность
|
Наименование |
Обозначение |
Комплектность |
|
Штангенциркуль |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Элемент питания для штангенциркулей ШЦ^Ц |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
приведены в разделе 7 «Заметки по эксплуатации, порядок работы» паспорта штангенциркулей.
Нормативные документы, устанавливающие требования к штангенциркулямГосударственная поверочная схема для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
ГОСТ 166-89 Штангенциркули. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Завод Точного Инструмента» (ООО «Завод Точного Инструмента»)
ИНН 4345313234
Юридический адрес: 610002 г. Киров, ул. Водопроводная, д. 39, помещ. 1001 Фактический и почтовый адрес: 610002 г. Киров, ул. Водопроводная, д. 39, помещ. 1001
Телефон: +7 (8332) 21-68-88
E-mail: info@links-russia.ru
Web-сайт: www.zti-rf.ru
ИзготовительОбщество с ограниченной ответственностью «Завод Точного Инструмента» (ООО «Завод Точного Инструмента»)
ИНН 4345313234
Адрес: 610002, г. Киров, ул. Водопроводная, д. 39, помещ. 1001
Телефон: +7 (8332) 21-68-88
E-mail: info@links-russia.ru
Web-сайт: www.zti-rf.ru
|
Модификация штангенциркулей |
Диапазон измерений, мм |
Значение отсчета по нониусу, мм |
Класс точности |
Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм, не более |
|
ШЦ-Ш-320-1000-0,05 |
от 320 до 1000 |
0,05 |
- |
20 |
|
ШЦ-Ш-320-1000-0,1-1 |
0,1 |
1 |
20 | |
|
ШЦ-Ш-500-1250-0,1-1 |
от 500 до 1250 |
0,1 |
1 |
20 |
|
ШЦ-Ш-500-1600-0,1-1 |
от 500 до 1600 |
0,1 |
1 |
20 |
|
ШЦ-Ш-800-2000-0,1-1 |
от 800 до 2000 |
0,1 |
1 |
20 |
Таблица 2 -
|
Модификация штангенциркулей |
Диапазон измерений, мм |
Значение отсчета по круговой шкале, мм |
Класс точности |
|
ШЦК-1-300-0,02 |
от 0 до 300 |
0,02 |
- |
|
ШЦК-1-300-0,05 |
0,05 |
- | |
|
ШЦК-1-300-0,1-1 |
0,1 |
1 | |
|
ШЦК-1-300-0,1-2 |
2 |
Таблица 3 -
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» ноября 2024 г. № 2782
Лист № 1
Всего листов 5
Регистрационный № 85378-22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Шаблоны путеизмерительные
Назначение средства измеренийШаблоны путеизмерительные (далее - Шаблоны) предназначены для измерения ширины рельсовой колеи (шаблон), взаимного положения обеих рельсовых нитей по высоте (уровень) в процессе строительства, эксплуатации и ремонтно-восстановительных работ железнодорожного пути.
Описание средства измеренийИзмерения, производимые шаблонами, подразделяются на два вида - измерения горизонтальных параметров и измерения вертикальных параметров.
Принцип действия шаблонов при измерении ширины колеи, основан на преобразовании перемещения подвижных упоров относительно неподвижных упоров при установке шаблона на железнодорожном пути, в значения измеренного параметра на измерительной шкале шаблона.
Принцип действия шаблонов при измерении относительного возвышения рельсов (уровень) основан на преобразовании угла поворота прецизионного кулачка (улитки) лимба уровня при выведении ампулы уровня в горизонтальном положении в значение измеренного параметра на лимбе шаблона.
К горизонтальным параметрам относится измерение ширины колеи. Измерение данных параметров производятся с помощью датчика шаблона и датчика угла поворота -энкодера.
Ширина колеи измеряется с помощью датчика шаблона. Датчик шаблона, находящийся в жесткой связке с поводком, взаимодействует через него с подвижным наконечником, регистрирует его горизонтальные перемещения вдоль штанги и передает полученные результаты на электронный блок, в котором происходит обработка полученных данных и вывод результатов измерений в графическом виде на дисплей.
Шаблоны состоят из основания, одного подвижного измерительного наконечника и одного неподвижного измерительного наконечника, электронного (у шаблонов ШПЭ) или стрелочного (у шаблонов ШП) дисплея, ручки, с помощью которой перемещается один из подвижных наконечников, корпуса шаблона.
Шаблоны выпускаются двух исполнений ШП и ШПЭ, различающихся между собой показывающим устройством (у ШП это стрелочный индикатор и пузырьковый уровень, а у ШПЭ - электронный блок с жидкокристаллическим дисплеем).
Общий вид шаблонов приведен на рисунках 1 и 2.
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид шаблонов ШП
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование шаблонов осуществляется на боковой поверхности блока обработки и вывода показаний. Пломбирование может быть в виде повреждаемой наклейки или винта, который вставляется в пломбировочную чашку и заворачивается до упора. Затем в пломбировочную чашку набивается мастика, после делается оттиск. Заводские номера наносятся на заводскую табличку, закрепленную на корпусе шаблонов, с помощью лазерной гравировки и имеют цифровое обозначение.

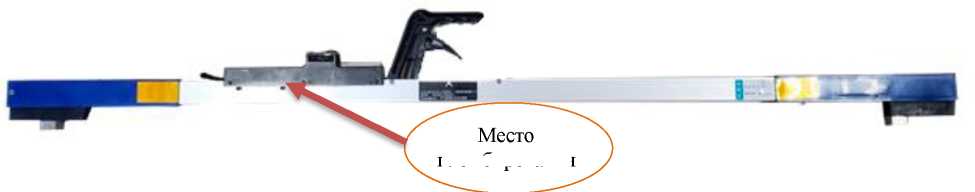

Места пломбирования обозначены белыми стрелками на рисунках 3 и 4.
Рисунок 3 - Места пломбирования шаблонов ШПЭ (указаны стрелкой)
пломб ирования
Рисунок 4 - Места пломбирования шаблонов ШП (указаны стрелкой)
Программное обеспечение ПО «ServiceTsup» установлено на переносной или планшетный компьютер, предназначено для расшифровки, регистрации, запоминания, индикации показаний датчиков тележки, анализа и обработки полученных результатов измерения, формирования отчетных документов. Передача данных измерений и связь с шаблонами осуществляется по протоколам Bluetooth и/или Wi-Fi. Программное обеспечение для связи и приёма данных измерений шаблонами устанавливается на переносной и/или планшетный компьютер на заводе изготовителе.
Программное обеспечение является опциональным и не требуется, если не нужно измерений
передавать результаты измерений в базу данных. Все показания в процессе выводятся на ЖК экран дисплея, расположенного на шаблонах ШПЭ.
В программном обеспечении функции, дающие возможность программного обеспечения пользователем, отсутствуют.
Идентификационные данные программного обеспечения шаблонов в таблице 1.
изменения
приведены
Таблица 1 -
обеспечения шаблонов
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО «ServiceTsup» |
|
Номер версии (идентификационный номер) ПО |
Не ниже 2.22 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты метрологически значимой части программного обеспечения оценивается, как «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические и технические характеристики шаблонов представлены в таблицах 2 и 3.
Таблица 2 -
шаблонов
|
Наименование характеристики |
Значение |
Значение |
Значение |
|
ШП-01 и ШПЭ-01 |
ШП-02 и ШПЭ-02 |
ШП-03 и ШПЭ-03 | |
|
Диапазон измерений ширины рельсовой колеи, мм |
от 1505 до 1560 |
от 1415 до 1495 |
от 725 до 785 |
|
Пределы допускаемой абсолютной погрешности измерений ширины рельсовой колеи, мм |
± 1 |
± 1 |
± 1 |
|
Диапазон измерений взаимного расположения обеих рельсовых нитей по высоте (уровень), мм |
от -160 до +160 |
от - 120 до + 120 |
от - 120 до + 120 |
|
Пределы допускаемой абсолютной погрешности измерений взаимного расположения обеих рельсовых нитей по высоте (уровень), мм |
±1 |
± 1 |
± 1 |
Таблица 3 - Технические
шаблонов
|
Наименование характеристики |
Значение |
Значение |
Значение |
|
ШП-01 и ШПЭ-01 |
ШП-02 и ШПЭ-02 |
ШП-03 и ШПЭ-03 | |
|
Масса, не более, кг |
3,3 |
3,1 |
2,2 |
|
Габаритные размеры, мм | |||
|
длина |
1682 |
1600 |
915 |
|
ширина |
35 (45)* |
35 (45)* |
35 (45)* |
|
высота |
205 |
215 |
215 |
|
Электрическое сопротивление между левой и правой каретками, МОм, не менее |
50 |
50 |
50 |
|
Диапазон рабочих температур, °С |
от -40 до +40 | ||
|
Относительная влажность воздуха, % не более |
80 | ||
|
* - в скобках указаны характеристики |
для шаблонов |
с электронным отчетным | |
|
устройством ШПЭ | |||
Знак утверждения типа средства измерений наносится на титульный лист руководства по эксплуатации типографским способом, а также на корпус шаблонов путеизмерительных методом наклейки.
Комплектность средства измеренийТаблица 4 - Комплект поставки шаблонов
|
Наименование |
Обозначение |
Количество |
|
Шаблон путеизмерительный |
- |
1 шт. |
|
Руководство по эксплуатации |
ШПЭ.00.00 РЭ |
1 экз. |
|
Паспорт |
- |
1 экз. |
приведены в разделе 1.3 документа ШПЭ.00.00 РЭ «Шаблоны путеизмерительные. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к шаблонам путеизмерительнымТУ 30.20.31-001-67587931-2020 «Шаблоны путеизмерительные. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Завод Точного Инструмента» (ООО «Завод Точного Инструмента»)
ИНН 4345313234
Юридический адрес: 610002 г. Киров, ул. Водопроводная, д. 39, помещ. 1001 Фактический и почтовый адрес: 610002 г. Киров, ул. Водопроводная, д. 39, помещ. 1001
Телефон: +7 (8332) 21-68-88 E-mail: info@links-russia.ru
Web-сайт: www.zti-rf.ru
ИзготовительОбщество с ограниченной ответственностью «Завод Точного Инструмента» (ООО «Завод Точного Инструмента»)
ИНН 4345313234
Адрес: 610002, г. Киров, ул. Водопроводная, д. 39, помещ. 1001
Телефон: +7 (8332) 21-68-88
E-mail: info@links-russia.ru
Web-сайт: www.zti-rf.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» ноября 2024 г. № 2782
Лист № 1
Всего листов 5
Регистрационный № 89195-23
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Скобы с отсчетным устройством
Назначение средства измеренийСкобы с отсчетным устройством (далее по тексту - скобы) предназначены для измерений наружных линейных размеров деталей относительным методом.
Описание средства измеренийПринцип действия основан на измерении разности показаний по отсчетному устройству между начальным (нулевым) показанием и показанием при установке измеряемой детали. Начальный (нулевой) отсчет осуществляется по мерам длины концевым плоскопараллельным, устанавливаемым между измерительными поверхностями скобы.
Скобы состоят из корпуса, встроенного отсчетного устройства, переставной пятки со подвижной пятки,
стопорным устройством, подвижной пятки, теплоизоляционных накладок, а также упора измерений от 50 до 200 мм.
Переставная пятка представляет собой
механизма отвода
для скоб с верхним пределом диапазона
микропару и перемещается вдоль линии измерения при помощи специальной гайки. Подвижная пятка под действием измерительного усилия также перемещается вдоль линии измерения. Величина этого перемещения измеряется с помощью отсчетного устройства.
Скобы изготавливаются следующих моделей:
-
- СР - рычажные;
-
- СРП - рычажные, повышенной точности.
Скобы отличаются между собой внешним видом, метрологическими и техническими характеристиками.
Товарный знак наносится на паспорт скоб типографским методом и на
барабан переставной пятки методом лазерной маркировки.
Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на барабан переставной пятки методом лазерной гравировки в местах, указанных на рисунках 1-3.
Возможность нанесения знака поверки на средство измерений отсутствует.

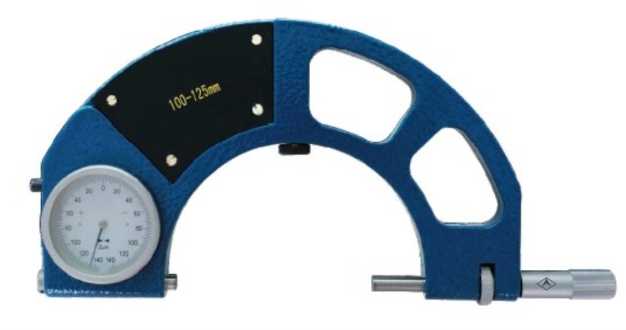

Общий вид скоб указан на рисунках 1 - 3.
Пломбирование скоб от несанкционированного доступа не предусмотрено.
Рисунок 1 - Общий вид скоб с указанием места нанесения заводского номера
Рисунок 2 - Общий вид скоб с указанием места нанесения заводского номера
Место нанесения
заводского номера
Рисунок 3 - Общий вид скоб с указанием места нанесения заводского номера
Таблица 1 -
скоб
|
Модель скобы |
Диапазон измерений скоб, мм |
Отсчетное устройство |
Пределы допускаемой абсолютной погрешности измерений скоб в интервалах шкалы, мкм | ||
|
Цена деления, мм |
Диапазон показаний, мм |
±30 делений от нулевого штриха |
св. ±30 делений от нулевого штриха | ||
|
СР |
от 0 до 25 |
0,001 |
от -0,07 до +0,07 |
±1,0 |
±2,0 |
|
от 25 до 50 | |||||
|
от 50 до 75 | |||||
|
от 75 до 100 | |||||
|
от 100 до 125 |
±2,0 |
±2,5 | |||
|
от 125 до 150 | |||||
|
от 0 до 25 |
0,002 |
от -0,07 до +0,07 |
±1,0 |
±2,0 | |
|
от 25 до 50 | |||||
|
от 50 до 75 |
от -0,14 до +0,14 |
±2,0 |
±2,5 | ||
|
от 75 до 100 | |||||
|
от 100 до 125 | |||||
|
от 125 до 150 | |||||
|
от 150 до 175 | |||||
|
от 175 до 200 | |||||
|
СРП |
от 0 до 25 |
0,001 |
от -0,07 до +0,07 |
±0,7 |
±1,4 |
|
от 25 до 50 | |||||
|
от 50 до 75 | |||||
|
от 75 до 100 | |||||
|
от 100 до 125 | |||||
|
от 125 до 150 | |||||
Таблица 2 - Допуски плоскостности и параллельности, измерительное усилие скоб и его колебание
|
Модель скобы |
Цена деления отсчетного устройства, мм |
Верхний предел диапазона измерений скоб, мм |
Допуск, мкм |
Измеритель -ное усилие скоб, Н |
Колебание измерительного усилия, Н, не более | |
|
плоскостности |
параллельности | |||||
|
СР |
0,001; 0,002 |
25 |
0,6 |
1,2 |
от 5 до 7 |
1,5 |
|
50 |
1,5 | |||||
|
75 |
2,0 |
от 6 до 10 |
2,0 | |||
|
100 |
2,5 | |||||
|
125 |
3,0 | |||||
|
150 |
3,5 | |||||
|
0,002 |
175 |
4,0 | ||||
|
200 |
4,5 | |||||
таблицы 2
|
Модель скобы |
Цена деления отсчетного устройства, мм |
Верхний предел диапазона измерений скоб, мм |
Допуск, мкм |
Измеритель -ное усилие скоб, Н |
Колебание измерительного усилия, Н, не более | |
|
плоскостности |
параллельности | |||||
|
СРП |
0,001 |
25 |
0,3 |
0,9 |
от 5 до 7 |
1,5 |
|
50 |
0,9 | |||||
|
75 |
0,6 |
2,0 |
от 6 до 10 |
2,0 | ||
|
100 |
2,5 | |||||
|
125 |
3,0 | |||||
|
150 |
3,5 | |||||
|
Примечание - На расстоянии 0,5 мм от края измерительной поверхности допускаются завалы | ||||||
Таблица 3 - Размах показаний
|
Модель скобы |
Размах показаний, цены деления шкалы отсчетного устройства, не более |
|
СР |
1/3 |
|
СРП |
Таблица 4 -
и масса
|
Модель скобы |
Диапазон измерений скоб, мм |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
|
СР, СРП |
от 0 до 25 |
200х25х80 |
0,8 |
|
от 25 до 50 |
225х25х95 |
1,2 | |
|
от 50 до 75 |
250x25x110 |
1,5 | |
|
от 75 до 100 |
275x30x125 |
2,0 | |
|
от 100 до 125 |
295x30x145 |
2,4 | |
|
от 125 до 150 |
320x30x160 |
3,4 | |
|
от 150 до 175 |
350x30x205 |
4,2 | |
|
от 175 до 200 |
375x30x225 |
4,9 |
Таблица 5 - Условия
|
Наименование xарактеристики |
Значение |
|
Условия эксплуатации:
|
от +17 до +23 80 |
наносится на титульный лист паспорта типографским методом.
Комплектность средства измеренийТаблица 6 - Комплектность
|
Наименование |
Обозначение |
Комплектность |
|
Скоба |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
приведены в разделе 6 «Заметки по эксплуатации и хранению» паспорта скоб.
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
ТУ 26.51.33-006-67587931-2022 «Скобы с отсчетным устройством. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Завод Точного Инструмента» (ООО «Завод Точного Инструмента»)
ИНН 4345313234
Юридический адрес: 610002 г. Киров, ул. Водопроводная, д. 39, помещ. 1001 Фактический и почтовый адрес: 610002 г. Киров, ул. Водопроводная, д. 39, помещ. 1001
Телефон: +7 (8332) 21-68-88
E-mail: info@links-russia.ru
Web-сайт: www.zti-rf.ru
ИзготовительОбщество с ограниченной ответственностью «Завод Точного Инструмента»
(ООО «Завод Точного Инструмента»)
ИНН 4345313234
Адрес: 610002, г. Киров, ул. Водопроводная, д. 39, помещ. 1001
Телефон: +7 (8332) 21-68-88
E-mail: info@links-russia.ru
Web-сайт: www.zti-rf.ru
Испытательный центрОбщество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)
Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево,
ул. Кусковская, д. 20А, эт./помещ./ком. манcарда/XIIIA/33Б
Тел.: +7 (495) 822-18-08
E-mail: info@mcsevr.ru
Web-сайт: www.mcsevr.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314382.
