МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

24 июня 2019 г.

Москва

О переоформлении свидетельств об утверждении типа № 51171 «Комплексы технико-программные средств повышенной надежности» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Московский завод «ФИЗПРИБОР» от 17 апреля 2019 г. № 18-11/381 приказываю:

• 1. Внести изменения в описание типа на комплексы техникопрограммные средств повышенной надежности, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 53874-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу ПЮИЖ 2.009.031 ПМ1 «Комплексы технико-программные средств повышенной надежности». Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 5 апреля 2019 г., и интервал 2 года с распространением действия документа на комплексы технико-программные средств повышенной надежности, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 51171 «Комплексы технико-программные средств повышенной надежности», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 53874-13, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

f                       Л

Подлинник электронного документа, подписанного ЭП, хранится а системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СЩ'ЦНИЯ О СЕ.РШФИКАН. ЯП

Сертификат: 00E1036EE32711E88OE9EO071BFC5DD276 Кому выд ан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08,11.2019

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «24» июня 2019 г. № 1458

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы технико-программных средств повышенной надёжности

Комплексы технико-программных средств повышенной надёжности (далее - комплексы) предназначены для измерений силы и напряжения постоянного тока, сигналов от термопар (ТП) и термопреобразователей сопротивления (ТС), сопротивления резистивных датчиков; преобразования их в аналоговые сигналы стандартных диапазонов, размножения аналоговых сигналов, приема и обработки дискретных сигналов; обработки аналоговой и дискретной информации о состоянии технологического процесса в соответствии с заданными алгоритмами с целью формирования управляющих и регулирующих воздействий на технологический объект и контроля его работы.

Комплексы относятся к агрегатированным, проектно-компонуемым устройствам, построенным на базе:

• - функциональных блоков - дискретных, аналоговых и служебных, размещаемых в шкафах: аналоговые функциональные блоки - в шкафах токовых сигналов ШТС КТПС-ПН, все остальные виды функциональных блоков - в шкафах базовых ШБ КТПС-ПН, в каждом из шкафов имеются также источники вторичного электропитания, периферийные контроллеры (ПК);

• - концентратора (КЦ) для сбора и обработки данных, полученных от функциональных блоков, оперативного хранения и передачи информации на верхний уровень АСУ ТП;

• - шлюза для информационной стыковки комплекса с системами верхнего уровня.

Комплексы характеризуются повышенной безопасностью и надёжностью функционирования:

• - повышение безотказности достигается использованием резервирования на всех уровнях - на уровне блоков, шкафов, управляющих станций (концентраторов) и шлюзов, а также использованием дублированных сетей передачи информации и сигналов управления;

• - повышение ремонтопригодности достигается использованием развитых средств диагностики, реализованной «горячей» заменой отказавших блоков, поставляемым в комплекте набором стендов для автоматизированной проверки и отладки технических средств.

К основным измерительным компонентам комплексов относятся аналоговые функциональные блоки БСА1, БСА-C, АПВ1, АПВ2, АПВ3, АПВ4, НПТ1, НПТ1-С, НПТ2, НПТ2-С, НПТ11-С.

Блоки сбора аналоговых сигналов с диагностикой и резервированием БСА1 предназначены для приема унифицированных аналоговых сигналов постоянного тока или напряжения.

Блоки обеспечивают:

• - прием унифицированных аналоговых сигналов в диапазонах от 0 до 5 мА, от 0 до 20 мА, от 4 до 20 мА, от 0 до 10 В или от 2 до 10 В по восьми гальванически изолированным каналам;

• - преобразование аналоговых сигналов в цифровое значение;

• - подключение измерительных преобразователей по двухпроводной схеме;

- питание измерительных преобразователей гальванически изолированным напряжением 24 В и током до 25 мА для каждого канала;

- выдачу цифровых значений сигналов в локальную сеть функциональных блоков (ЛСФБ).

Блоки сбора аналоговых сигналов с диагностикой и резервированием БСА-С предназначены для приема унифицированных аналоговых сигналов постоянного тока или напряжения.

Блоки обеспечивают:

• - прием унифицированных аналоговых сигналов в диапазонах от 0 до 5 мА, от 0 до 20 мА, от 4 до 20 мА, от 0 до 10 В или от 2 до 10 В по двенадцати гальванически изолированным каналам;

• - преобразование аналоговых сигналов в цифровое значение;

• - подключение измерительных преобразователей по двухпроводной схеме;

• - выдачу цифровых значений сигналов в ЛСФБ.

Блоки аналоговых преобразований и вычислений АПВ1, АПВ2, АПВ3, АПВ4 предназначены для приема унифицированных аналоговых сигналов постоянного тока или напряжения и реализации функций математических преобразований над принятыми сигналами.

Блоки обеспечивают:

• - прием унифицированных аналоговых сигналов в диапазонах от 0 до 5 мА, от 0 до 20 мА, от 4 до 20 мА, от 0 до 10 В или от 2 до 10 В и их преобразование для АПВ1 - по четырем, АПВ2 - по пяти, АПВ3 - по шести, АПВ4 - по трем гальванически изолированным каналам;

• - подключение измерительных преобразователей к блокам АПВ1 - АПВ3 по двухпроводной схеме, к блокам АПВ4 - по двух- или трехпроводной схеме;

• - питание измерительных преобразователей (для блоков АПВ1 и АПВ4) гальванически изолированным напряжением 24 В и током до 25 мА для каждого канала;

• - выдачу выходных унифицированных сигналов постоянного тока в диапазонах от 0 до 5 мА (нагрузочная способность не более 1,2 кОм), от 0 до 20 мА, от 4 до 20 мА (нагрузочная способность не более 300 Ом) или от 0 (2) до 10 В (нагрузочная способность не менее 10 кОм) с гальваническим разделением для АПВ1 - по четырем, АПВ2 - по трем, АПВ3 - по двум, АПВ4 - по трем каналам;

• - "размножение" выходных аналоговых сигналов на четыре выхода в диапазонах от 0 до 5 мА (нагрузочная способность не более 1,2 кОм), от 0 до 20 мА, от 4 до 20 мА (нагрузочная способность не более 300 Ом) без гальванического разделения для каждого выходного канала;

• - гальваническое разделение цепей вход/выход, вход/вход, 1 выход/4 выхода каждого канала;

• - выдачу цифровых значений выходных сигналов в ЛСФБ.

Блоки нормирующего преобразователя температуры НПТ1 предназначены для приема и преобразования сигналов термопреобразователей сопротивления (ТС) со стандартными номинальными статическими характеристиками (НСХ) по ГОСТ 6651-2009 сопротивлением от 0 до 310 Ом (возможно подключение ТС с другими НСХ).

Блоки обеспечивают:

• - прием сигналов от ТС по трем гальванически изолированным каналам;

• - подключение ТС по четырехпроводной схеме;

• - питание ТС током 1 мА по каждому входу;

• - преобразование сопротивления ТС в унифицированный сигнал в диапазонах от 0 до 5 мА (нагрузочная способность не более 1,2 кОм), от 0 до 20 мА, от 4 до 20 мА (нагрузочная способность не более 300 Ом) или от 0 (2) до 10 В (нагрузочная способность не менее 10 кОм) для гальванически изолированных выходов;

• - линейную зависимость выходного сигнала от температуры ТС;

• - гальваническое разделение вход/выход, вход/вход, 1 выход/4 выхода в каждом канале;

- «размножение» выходных аналоговых сигналов на четыре выхода в диапазонах от 0 до 5 мА (нагрузочная способность не более 1,2 кОм), от 0 до 20 мА, от 4 до 20 мА (нагрузочная способность не более 300 Ом) без гальванического разделения для каждого выходного канала;

- выдачу цифровых значений выходных сигналов в ЛСФБ.

Блоки нормирующего преобразователя температуры НПТ1-С предназначены для приема и преобразования сигналов ТС сопротивлением от 0 до 310 Ом.

Блоки обеспечивают:

- прием сигналов от ТС по шести гальванически изолированным каналам;

- подключение ТС по четырехпроводной схеме;

- питание ТС током 1 мА по каждому входу;

- преобразование сопротивления ТС в цифровой сигнал;

- линейную зависимость выходного сигнала от сопротивления ТС;

- выдачу цифровых значений сигналов в ЛСФБ.

Блоки нормирующего преобразователя температуры НПТ2 предназначены для приема и преобразования сигналов термоэлектрических преобразователей (ТП) со стандартными номинальными статическими характеристиками по ГОСТ Р 8.585-2001 (возможно подключение ТП с другими НСХ).

Блоки обеспечивают:

- прием сигналов от ТП, включенных по двухпроводной схеме по трем гальванически изолированным каналам;

- прием унифицированного токового сигнала в диапазоне от 4 до 20 мА, по двухпроводной схеме, по 1 гальванически изолированному каналу (для канала компенсации температуры холодных спаев ТП);

- преобразование сигналов от ТП в унифицированный сигнал в диапазонах от 0 до 5 мА (нагрузочная способность не более 1,2 кОм), от 0 до 20 мА, от 4 до 20 мА (нагрузочная способность не более 300 Ом) или от 0 (2) до 10 В (нагрузочная способность не менее 10 кОм) для гальванически изолированных выходов;

- компенсацию температуры холодных спаев;

- линейную зависимость выходного сигнала от температуры ТП;

- гальваническое разделение вход/выход, вход/вход, 1 выход/4 выхода в каждом канале;

- "размножение" выходных аналоговых сигналов на четыре выхода в диапазонах от 0 до 5 мА (нагрузочная способность не более 1,2 кОм), от 0 до 20 мА, от 4 до 20 мА (нагрузочная способность не более 300 Ом) без гальванического разделения для каждого выходного канала;

- выдачу цифровых значений выходных сигналов в ЛСФБ.

Блоки нормирующего преобразователя температуры НПТ2-С предназначены для приема и преобразования сигналов ТП с термо-ЭДС (ТЭДС) от минус 10 до плюс 70 мВ.

Блоки обеспечивают:

- прием сигналов ТП по двенадцати гальванически изолированным каналам;

- преобразование ТЭДС ТП в цифровой сигнал;

- линейную зависимость выходного сигнала от ТЭДС ТП;

- выдачу цифровых значений сигналов в ЛСФБ.

Блоки нормирующего преобразователя температуры НПТ11-С предназначены для приема и преобразования сигналов термопреобразователей сопротивления (ТС) сопротивлением от 1 до 300 Ом.

Блоки обеспечивают:

- прием сигналов от ТС по шести гальванически изолированным каналам;

- подключение ТС по трёхпроводной схеме;

- питание ТС током 1 мА по каждому входу;

- преобразование сигналов от ТС в цифровой сигнал;

- линейную зависимость выходного сигнала от сопротивления ТС;

- выдачу цифровых значений сигналов.

На базе перечисленных блоков и концентратора в комплексах могут быть образованы измерительные каналы аналоговых сигналов.

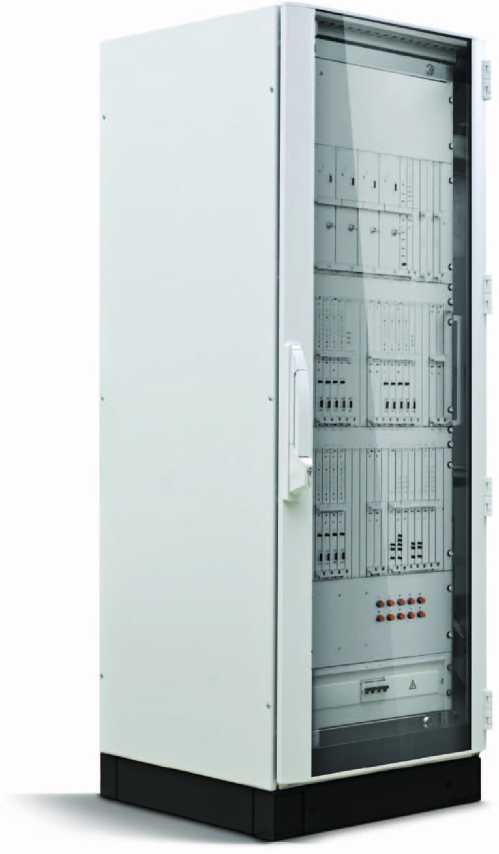

Общий вид комплексов представлен на рисунке 1.

Рисунок 1 - Общий вид комплексов

Пломбирование комплексов не предусмотрено.

Программное обеспечение (ПО) комплексов подразделяется на две группы -резидентное программное обеспечение (РПО), устанавливаемое в функциональные блоки и УС (КЦ), и внешнее ПО, устанавливаемое на стендовое оборудование.

РПО устанавливается в энергонезависимую память в производственном цикле на заводе-изготовителе. РПО и внешнее ПО не может быть модифицировано в составе комплекса. Модификация программного обеспечения может быть выполнена только авторизованным пользователем с помощью стендового оборудования и специального ПО, защищенного паролем.

Внешнее ПО не влияет на метрологические характеристики комплексов и блоков.

Таблица 1А - Идентификационные данные РПО

Таблица 1Б - Идентификационные данные РПО

Уровень защиты от непреднамеренных и преднамеренных изменений РПО «высокий», внешнего ПО - «высокий» в соответствии с Р.50.2.077-2014.

Метрологические характеристики измерительных каналов (ИК) комплексов определяются метрологическими характеристиками блоков, приведенных в таблице 2.

Таблица 2 - Основные метрологические характеристики блоков комплексов

Продолжение таблицы

Таблица 3 - Технические характеристики комплексов

Продолжение таблицы 3

наносится на титульные листы руководств по эксплуатации и паспортов аналоговых блоков автоматизированным (машинным) способом и на планку задней двери шкафов базовых ШБ методом лазерной гравировки.

Таблица 4 - Комплектность

осуществляется по документу ПЮИЖ 2.009.031 ПМ1 «Комплексы технико-программных средств повышенной надёжности. Методика поверки» с Изменением № 1, утвержденному ФГУП «ВНИИМС» 05.04.2019 г.

Основные средства поверки:

стенды проверки функциональных аналоговых блоков СПАБ (СПАБ М) ПЮИЖ 3.051.001 и СПАБ-С ПЮИЖ 3.051.012, в состав которых включены:

калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный №) 35062-07,

вольтметр универсальный цифровой GDM-78341, регистрационный № 57773-14.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт блока и на свидетельство о поверке комплекса.

Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации измерительных блоков

ГОСТ 29075-91 Системы ядерного приборостроения для атомных станций. Общие требования

ГОСТ 25804.4-83 Аппаратура, приборы, устройства и оборудование систем управления технологическими процессами атомных электростанций. Общие конструктивно-технические требования

ТУ 4024-028-00226939-2013 Комплекс технических средств непрограммируемой логики. Технические условия

Общество с ограниченной ответственностью «Московский завод «ФИЗПРИБОР»

(ООО «Московский завод «ФИЗПРИБОР»)

ИНН 7701046831

Адрес: 142110, Московская область, г. Подольск, улица Парковая, д.2

Юридический адрес:105066, г. Москва, улица Нижняя Красносельская, д.40/12, корпус 20, этаж 7, офис 729

Телефон: +7 (495) 228-60-19

Факс: + 7 (495) 228-60-27

Web-сайт: www.fizpribor.ru

E-mail: info@fizpribor.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: +7 (495) 437-55-77

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
