№2172 от 16.10.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 51404
О внесении изменений в описание типа и продлении свидетельства
об утверждении типа средства измерений № 53029 "Анализаторы показателей качества электрической энергии G3500, G4410, G4420, G4430"
Приказы по основной деятельности по агентству Вн. Приказ № 2172 от 16.10.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ16 октября 2018 г. № 2172
Москва
О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 53029 «Анализаторы показателей качества электрической энергии G3500, G4410, G4420, G4430»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент) и в связи с обращениями фирмы «Elspec Technologies Ltd.» от 06 сентября 2018 г. № 06-09-18-2 и № 06-09-18-7 приказываю:
-
1. Внести изменения в описание типа на анализаторы показателей качества электрической энергии G3500, G4410, G4420, G4430, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 55518-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Продлить срок действия свидетельства об утверждении типа средств измерений № 53029 «Анализаторы показателей качества электрической энергии G3500, G4410, G4420, G4430» на последующие 5 лет.
-
3. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «16» октября 2018 г. № 2172
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы показателей качества электрической энергии G3500, G4410, G4420, G4430
Назначение средства измерений Анализаторы показателей качества электрической энергии G3500, G4410, G4420,
G4430 (далее - анализаторы) предназначены для измерения и анализа показателей качества электрической энергии (ПКЭ).
Описание средства измеренийАнализаторы представляют собой многофункциональные цифровые электроизмерительные приборы, позволяющие проводить измерения в однофазных и трехфазных электрических сетях.
Принцип действия анализаторов заключается в аналого-цифровом преобразовании входных аналоговых сигналов с помощью АЦП, последующей математической обработкой измеренных величин и сохранении результатов измерений в энергонезависимой памяти. Для наблюдения результатов измерений данные из памяти анализаторов передаются на внешний ПК через цифровые интерфейсы связи: RS-232, RS-485/422, USB, LAN.
Основные режимы работы приборов: измерения, осциллографирование и регистрация результатов наблюдений. Управление процессом измерений и вывода данных осуществляется при помощи встроенного микропроцессора. Процесс измерения отображается на дисплее внешнего ПК в виде цифровых значений результатов измерений, графиков, спектров, гистограмм, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов. Для привязки результатов измерения ко времени приборы оснащены внутренними часами и календарем.
Основные узлы анализаторов: входные первичные преобразователи тока и напряжения, модули АЦП, блок питания, микропроцессор. Приборы размещены в
пластиковых корпусах.

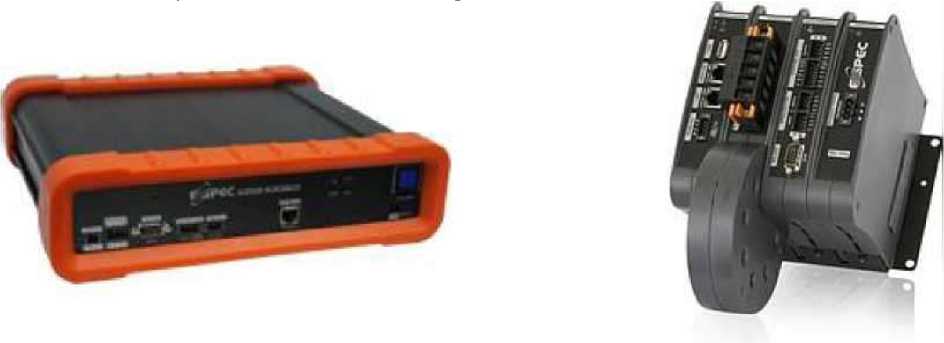

Анализаторы выпускаются в четырех модификациях G3500, G4410, G4420, G4430, отличающихся глубиной регистрации измеряемых параметров электрической сети и основных ПКЭ, объемом памяти, сервисными функциями и формой корпуса. Модификация G3500 комплектуется внешними токоизмерительными клещами.
Анализатор G3500
Анализаторы G4410, G4420, G4430
Анализаторы G4410, G4420, G4430 - стационарно устанавливаемые приборы, анализаторы G3500 - переносные.
Все модификации соответствуют классу «А» по ГОСТ 30804.4.30-2013. Анализаторы проводят измерения и формируют отчеты в соответствие с требованиями ГОСТ 32144-2013.
Функциональные возможности модификаций анализаторов приведены в таблице 1.
Для защиты от несанкционированного доступа к внутренним частям корпус приборов пломбируется. Для защиты от несанкционированного доступа к информации и управлению приборами предусмотрена многоуровневая система паролей.
аблица 1 - Функциональные возможности анализаторов
|
ПКЭ |
Модификация | |||
|
G3500 |
G4410 |
G4420 |
G4430 | |
|
Среднеквадратическое значение напряжения (фазное, междуфазное) |
+ |
+ |
+ |
+ |
|
Среднеквадратическое значение напряжения, обновляемое для каждого полупериода |
+ |
+ |
+ |
+ |
|
Среднеквадратическое значение силы тока (фазное) |
+ |
+ |
+ |
+ |
|
Среднеквадратическое значение силы тока, обновляемое для каждого полупериода |
+ |
+ |
+ |
+ |
|
Частота |
+ |
+ |
+ |
+ |
|
Перенапряжение |
+ |
+ |
+ |
+ |
|
Провал напряжения |
+ |
+ |
+ |
+ |
|
Прерывание напряжения |
+ |
+ |
+ |
+ |
|
Активная мощность |
+ |
+ |
+ |
+ |
|
Реактивная мощность |
+ |
+ |
+ |
+ |
|
Полная мощность |
+ |
+ |
+ |
+ |
|
Коэффициент мощности |
+ |
+ |
+ |
+ |
|
Активная энергия |
+ |
+ |
+ |
+ |
|
Реактивная энергия |
+ |
+ |
+ |
+ |
|
Полная энергия |
+ |
+ |
+ |
+ |
|
Несимметрия напряжений |
+ |
+ |
+ |
+ |
|
Несимметрия токов |
+ |
+ |
+ |
+ |
|
Кратковременная доза фликера |
+ |
+ |
+ |
+ |
|
Длительная доза фликера |
+ |
+ |
+ |
+ |
|
Гармонические составляющие напряжения |
+ |
+ |
+ |
+ |
|
Интергармонические составляющие напряжения |
+ |
+ |
+ |
+ |
|
Суммарный коэффициент нелинейных искажений (ТНО) |
+ |
+ |
+ |
+ |
Примечание: «+» - функция присутствует.
Программное обеспечениеАнализаторы имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 2.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым.
Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) измерителей предприятием - изготовителем и не доступна для пользователя.
Внешнее ПО (PQSCADA) позволяет выполнять загрузку данных на ПК, просмотр, анализ и печать полученных результатов. ПО не является метрологически значимым.
Таблица 2 - Характеристики программного обеспечения (ПО)
|
Тип прибора |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
G3500 |
Встроен ное |
Микропрограмма |
Не ниже V 04.08.7 |
- |
- |
|
Внешнее |
PQSCADA |
Не ниже V 4.2.3.2 |
- |
- | |
|
G4410, G4420, G4430 |
Встроен ное |
Микропрограмма |
Не ниже V 04.08.7 |
- |
- |
|
Внешнее |
PQSCADA |
Не ниже V 4.2.3.2 |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Метрологические и технические характеристикиТаблица 3 - Метрологические характеристики модификации G3500
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Среднеквадратическое значение напряжения, В |
от 0 до 900 |
±0,00Тином1) |
|
Среднеквадратическое значение силы тока, А |
Определяется пределами измерений токоизмерительных клещей (см. таблицы 5, 6) |
±0,001-Хизм+ погрешность токоизмерительных клещей |
|
Частота, Г ц |
от 42,5 до 62 |
±0,005 |
|
Коэффициент n-ой гармонической составляющей напряжения, n от 1 до 50, % |
от 0 до 100 |
Класс I по 30804.4.7-2013 |
|
Коэффициент n-ой интергармонической составляющей напряжения, n от 1 до 50, % |
от 0 до 100 |
Класс I по 30804.4.7-2013 |
|
Суммарный коэффициент нелинейных искажений напряжения (TII1D ). % |
от 0 до 100 |
±0,0025^Хизм |
|
Провал напряжения, В |
от 0 до 900 |
±0,002^ном1) |
|
Перенапряжение, В |
от 0 до 900 |
±0,002^ном1) |
|
Прерывание напряжения, В |
от 0 до 900 |
±0,002^ном1) |
|
Активная мощность, Вт |
Определяется пределами измерений напряжения и силы тока |
±0,002^Хизм |
|
Реактивная мощность, вар |
Определяется пределами измерений напряжения и силы тока |
±0,02^Хизм |
|
Полная мощность, В • А |
Определяется пределами измерений напряжения и силы тока |
±0,002^Хизм |
Продолжение таблицы 3
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Коэффициент мощности |
от 1 инд. до 1 емк. |
±0,002^Хизм |
|
Активная энергия, кВт^ч |
- |
±0,002^Хизм |
|
Реактивная энергия, квар^ ч |
- |
±0,02^Хизм |
|
Полная энергия, кВ^А^ч |
- |
±0,002^Хизм |
|
Кратковременная доза фликера |
от 0 до 20 |
±0,05^Хизм |
|
Длительная доза фликера |
от 0 до 20 |
±0,05^Хизм |
Примечания: 1) - номинальное значение напряжения (от 80 до 690 В);
Хизм. - измеренное значение физической величины.
Таблица 4 - Метрологические характеристики модификаций G4410, G4420, G4430
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Среднеквадратическое значение напряжения, В |
от 0 до 900 |
±0,00 |
|
Среднеквадратическое значение силы тока, А |
от 1 до 5 |
±0,00Ыном2) |
|
Частота, Гц |
от 42,5 до 62 |
± 0,005 Гц |
|
Коэффициент n-ой гармонической составляющей напряжения, n от 1 до 50, % |
от 0 до 100 |
Класс I по 30804.4.7-2013 |
|
Коэффициент n-ой интергармонической составляющей напряжения, n от 1 до 50, % |
от 0 до 100 |
Класс I по 30804.4.7-2013 |
|
Суммарный коэффициент нелинейных искажений напряжения (THDU), % |
от 0 до 100 |
±0,0025 •Хизм |
|
Провал напряжения, В |
от 0 до 900 |
±0,002 •ином1) |
|
Перенапряжение, В |
от 0 до 900 |
±0,002 •ином1) |
|
Прерывание напряжения, В |
от 0 до 900 |
±0,002 •ином1) |
|
Активная мощность, Вт |
определяется пределами измерений напряжения и силы тока |
±0,002 •Хизм |
|
Реактивная мощность, вар |
определяется пределами измерений напряжения и силы тока |
±0,02 •Хизм |
|
Полная мощность, В • А |
определяется пределами измерений напряжения и силы тока |
±0,002 •Хизм |
|
Коэффициент мощности |
от 1 инд. до 1 емк. |
±0,002 •Хизм |
|
Активная энергия, кВт^ч |
- |
±0,002 •Хизм |
|
Реактивная энергия, квар^ч |
- |
±0,02 •Хизм |
|
Полная энергия, кВ^А^ч |
- |
±0,002 •Хизм |
|
Кратковременная доза фликера |
от 0 до 20 |
±0,05^Хизм |
|
Длительная доза фликера |
от 0 до 20 |
±0,05^Хизм |
Примечания: 1) - номинальное значение напряжения (от 80 до 690 В); 2) - номинальное значение тока (1 или 5 А);
Хизм - измеренное значение величины.
Таблица 5 - Метрологические и технические характеристики токоизмерительных клещей
|
Характеристика |
Модификация | ||
|
S0A-0010-0500 |
S0A-9091-3000 |
S0A-9045-3001 | |
|
Диапазон измерений силы переменного тока, А |
от 0,02 до 6 |
от 9 до 1050 |
от 9 до 4200 |
|
Пределы допускаемой погрешности измерения силы переменного тока, А |
±(0,0015^Хизм + 0,5 мА) |
±(0,005^Хизм+ 0,1 мА) |
±(0,005^Хизм+ 0,1 мА) |
|
Диапазон частот, Гц |
от 45 до 65 |
от 45 до 65 |
от 45 до 65 |
|
Диаметр захвата, мм |
20 |
143 |
255 |
|
Габаритные размеры, мм, (длина *ширинахвысота) |
139x51x30 |
Длина петли 0,45 м |
Длина петли 0,8 м |
Примечания: Хизм - измеренное значение величины.
Таблица 6 - Метрологические и технические характеристики токоизмерительных клещей (продолжение)
|
Характеристика |
Модификация | ||
|
S0A-0270-1400 |
SOA-0180-5000 |
Flexible Custom Current Clamp (3 петли) | |
|
Диапазон измерений силы переменного тока, А |
от 0,2 до 1000 |
от 0,5 до 100 |
Пределы измерений 30 А, 300 А, 3000 А |
|
Диапазон измерений силы постоянного тока, А |
от 0,4 до 1400 |
нет |
нет |
|
Пределы допускаемой погрешности измерения силы переменного тока, А |
В диапазоне от 0,5 до 20 А ±0,15^изм; В диапазоне от 20 до 100 А ±0,015^Хизм; В диапазоне от 0,5 до 100 А ±0,15^Хизм; В диапазоне от 100 до 800 А ±0,025^Хизм; В диапазоне от 800 до 1000 А ±0,04^Хизм |
В диапазоне от 0,5 до 5 А ±0,005^Хизм; В диапазоне от 5 до 20 А ±0,002^Хизм |
На пределе измерений 30 А ±(0,0ГХизм+ 0,1 А); На пределах измерений 300 А и 3000 А ±(0,01 ^Хизм+ 1 А) |
Продолжение таблицы 6
|
Пределы допускаемой погрешности измерения силы постоянного тока, А |
В диапазоне от 0,5 до 20 А ±0,15^Хизм; В диапазоне от 20 до 100 А ±0,015^Хизм; В диапазоне от 100 до 150 А ±0,025^Хизм; В диапазоне от 0,5 до 100 А ±0,15^изм; В диапазоне от 100 до 800 А ±0,025^Хизм; В диапазоне от 800 до 1400 А ±0,04^Хизм |
нет |
нет |
|
Диапазон частот, Гц |
от 45 до 65 |
от 48 до 65 |
от 45 до 65 |
|
Диаметр захвата, мм |
30 |
10 |
194 или 291 |
|
Габаритные размеры, мм, (длина *ширинахвысота) |
233,5x97x44 |
112,5x26x37,5 |
Длина петли 0,610 м или 0,915 м |
Примечания: Хизм - измеренное значение величины.
Таблица 7 - Технические характеристики анализаторов
|
Характеристика |
Модификация | ||
|
G3500 |
G4410 G4420 |
G4430 | |
|
Пределы дополнительной погрешности измерений от изменения температуры окружающей среды |
±0,001-Хизм | ||
|
Погрешность хода встроенных часов, с/сутки |
±1 | ||
|
Электрическое питание |
Переменный ток от 80 до 260 В, частота 50/60 Гц; Постоянный ток от 110 до 300 В. Дополнительный источник питания: 48 В постоянного тока | ||
|
Габаритные размеры, мм, (длина хширинахвысота) |
314x269x984 |
232x175x137,5 | |
|
Масса, кг |
3,7 |
1,7 | |
|
Температура окружающего воздуха, °С ' ' ' |
от 0 до + 40 |
от - 20 до + 70 | |
|
Относительная влажность |
до 85 % | ||
наносится методом наклейки на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измеренийТаблица 8 - Комплектность анализаторов G3500
|
Наименование |
Количество |
|
Анализатор |
1 шт. |
|
Измерительные кабели |
1 к-т |
|
Кабель LAN |
1 шт. |
|
Кабель питания |
1 шт. |
|
Распределительные блоки для входов-выходов |
5 шт. |
|
Токоизмерительные клещи SOA-9045-3001 (иные модификации токоизмерительных клещей - по заказу) |
4 шт. |
|
Мягкая сумка для измерительных кабелей |
1 шт. |
|
CD-диск с технической документацией и программным обеспечением |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
Таблица 9 - Комплектность анализаторов G4410, G4420, G4430
|
Наименование |
Количество |
|
Анализатор |
1 шт. |
|
Распределительные блоки для входов-выходов |
5 шт. |
|
Крепления для DIN-рейки |
2 шт. |
|
CD-диск с технической документацией и программным обеспечением |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
осуществляется по документам:
ГОСТ Р 8.656-2009 «ГСИ. Средства измерений показателей качества электрической энергии. Методика поверки» и документу МП 55518-13 «Анализаторы показателей качества электрической энергии G3500, G4410, G4420, G4430. Методика поверки», утвержденному ФГУП «ВНИИМС» в сентябре 2013 г.
Основные средства поверки:
-
- калибратор переменного тока «Ресурс-К2М» (регистрационный номер в Федеральном информационном фонде 31319-12);
-
- калибратор универсальный Fluke 9100 (регистрационный номер в Федеральном информационном фонде 25985-09);
-
- трансформатор тока измерительный лабораторный ТТИ- 5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
-
- амперметр Д5017 (регистрационный номер в Федеральном информационном фонде 5924-77),
-
- радиочасы РЧ-011/2 (регистрационный номер в Федеральном информационном фонде 35682-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам показателей качества электрической энергии G3500, G4410, G4420, G4430
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ГОСТ 33073-2014 Электрическая энергия. Совместимость технических средств электромагнитная. Контроль и мониторинг качества электрической энергии в системах электроснабжения общего назначения
ГОСТ 30804.4.7-2013 (IEC 61000-4-7:2009) Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств
ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008) Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии
ГОСТ Р 8.655-2009 ГСИ. Средства измерений показателей качества электрической энергии. Общие технические требования
ГОСТ Р 8.689-2009 ГСИ. Средства измерений показателей качества электрической энергии. Методы испытаний
ГОСТ Р 8.656-2009 ГСИ. Средства измерений показателей качества электрической энергии. Методика поверки
Техническая документация компании «Elspec Technologies Ltd.», Израиль
ИзготовительФирма «Elspec Technologies Ltd.», Израиль.
Адрес: Tzvaim Industrial Park, Bet Shean 10900, Israel.
Телефон (факс): 972-4-6061-100, 972-4-6061-128.
W eb-сайт: http://www.elspec-ltd.com
ЗаявительОткрытое акционерное общество (ОАО «ПЕРГАМ-ИНЖИНИРИНГ»)
Адрес: 127247, г. Москва, Дмитровское шоссе, д. 100, стр. 3, офис 312 Телефон (факс): +7 (495) 775-75-25, +7 (495) 616-66-14
Web-сайт: http://www.pergam.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46 Телефон/факс: +7 (495) 437-55-77 / +7 (495) 437-56-66
E-mail: office@.vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
В части вносимых изменений
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»
Адрес: 117418, г. Москва, Нахимовский проспект, 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499)124-99-96
Web-сайт: www.rostest.ru, E-mail: info@rostest.ru
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
