ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики ватт-часов активной энергии переменного тока электронные «Меркурий 202»

Счётчики ватт-часов активной энергии переменного тока электронные «Меркурий 202», однофазные, с телеметрическим импульсным выходом, однотарифные и многотарифные предназначены для измерения и учёта электрической активной энергии в двухпроводных сетях переменного тока.

Принцип действия счётчиков основан на преобразовании измеренной мощности в импульсную последовательность, частота которой пропорциональна измеренной мощности. Измерение мощности происходит путём перемножения входных сигналов, поступающих с датчика тока (шунт) и датчика напряжения (резистивный делитель) однофазной сети.

Микроконтроллер (МК) выполняет функции вычисления измеренной энергии, связи с энергонезависимой памятью, отображение её на ЖКИ или УО и формирование импульсов телеметрии.

В многотарифных счётчиках дополнительно встроен внутренний тарификатор, который ведет учёт реального времени. МК периодически определяет текущую тарифную зону, ведёт многотарифный учёт энергии в соответствии с тарифным расписанием.

Счётчики многотарифные имеют встроенный последовательный интерфейс связи IrDA, обеспечивающий обмен информацией с компьютером в соответствии с протоколом обмена. Кроме данных об учтённой электроэнергии в энергонезависимой памяти хранятся калибровочные коэффициенты, тарифное расписание, серийный номер, версия программного обеспечения счётчика и другая информация, необходимая для конфигурации счетчика.

Счётчики обеспечивают программирование через интерфейс связи IrDA с помощью компьютера:

• - индивидуального и группового адреса;

• - тарифного расписания и расписания праздничных дней;

• - текущего времени (часы, минуты, секунды);

• - даты (числа, месяца, года);

• - флага разрешения перехода с «летнего» времени на «зимнее» и обратно;

• - параметров циклической индикации;

• - времени индикации;

• - числа действующих тарифов;

• - лимита мощности;

• - лимита энергии за месяц;

• - функции импульсного выхода.

Счётчики обеспечивают чтение через интерфейс связи IrDA с помощью компьютера:

• - номер версии ПО;

• - группового адреса;

• - тарифного расписания и расписания праздничных дней;

• - текущего времени (часы, минуты, секунды);

• - даты (числа, месяца, года);

• - флага разрешения перехода с «летнего» времени на «зимнее» и обратно;

• - накопленной энергии с нарастающим итогом по каждому тарифу;

• - накопленной энергии с нарастающим итогом по каждому тарифу на начало каждого из предыдущих 12-ти месяцев;

• - чтение мощности нагрузки;

• - функции импульсного выхода;

• - параметров циклической индикации;

• - времени индикации;

• - времени последнего выключения и включения;

• - числа действующих тарифов;

• - лимита мощности;

• - лимита энергии за месяц.

Счётчики «Меркурий 202.22», «Меркурий 202.22Т», «Меркурий 202.42», «Меркурий 202.42Т» дополнительно имеют встроенный PLC-модем для связи по силовой низковольтной сети.

Счётчики имеют телеметрический выход с оптической развязкой для поверки счётчиков и для использования в ранее разработанных и эксплуатируемых автоматизированных системах технического и коммерческого учёта потребляемой электроэнергии.

Однотарифные счётчики обеспечивают регистрацию и хранение значений потребляемой электроэнергии от начала эксплуатации.

Многотарифные счётчики обеспечивают:

• - регистрацию и хранение значений накопленной электроэнергии по каждому тарифу и сумму потребляемой электроэнергии по всем тарифам от начала эксплуатации;

• - обмен информацией с IBM PC (через интерфейс связи IrDA или PLC-модем);

• - регистрацию и хранение значений накопленной электроэнергии по всем тарифам на начало каждого из предыдущих 12 месяцев с нарастающим итогом;

• - переход с «летнего» времени на «зимнее» и с «зимнего» на «летнее»;

• - программирование и чтение тарифного расписания и расписания праздничных дней, текущего времени, даты, параметров циклической индикации, времени индикации, числа действующих тарифов, разрешение перехода с «летнего» времени на «зимнее» и с «зимнего» на «летнее» и т.д.;

• - установку лимита мощности и лимита энергии за месяц, по превышению которых выдаётся команда на отключение потребителя от нагрузки (управление нагрузкой).

Счётчики ватт-часов активной энергии переменного тока электронные «Меркурий 202» состоят из следующих узлов:

• - корпуса (основания корпуса, крышки корпуса, крышки зажимов);

• - контактной колодки с датчиком тока (шунт);

• - печатной платы модуля электронного.

Печатный узел представляет собой плату с электронными компонентами, которая устанавливается в основании корпуса на упоры и закрепляется защёлками. Печатная плата подключается к контактной колодке с помощью кабеля.

Крышка корпуса крепится к основанию двумя винтами и имеет окно для считывания показаний с ЖКИ (УО) и для наблюдения за светодиодным индикатором функционирования.

Клеммная колодка состоит из двух колодок по два зажима для подключения электросети и нагрузки.

На печатном узле находятся:

• - блок питания;

• - оптрон импульсного выхода;

• - микроконтроллер (МК);

• - энергонезависимое запоминающее устройство;

• - элементы интерфейса IrDA (только для счётчиков многотарифных);

• - элементы PLC-модема (только для счётчиков «Меркурий 202.22», «Меркурий 202.22Т», «Меркурий 202.42», «Меркурий 202.42Т»;

• - ЖКИ (УО).

Корпус счётчиков изготовляется методом литья из ударопрочной пластмассы, изолятор контактов изготовляется из пластмассы с огнезащитными добавками.

Класс защиты счетчиков от проникновения пыли и воды IP51 по ГОСТ 14254.

Счётчики ватт-часов активной энергии переменного тока электронные «Меркурий 202» имеют несколько вариантов исполнения, отличающиеся:

• - базовым и максимальным током;

• - классом точности;

• - постоянной счетчика;

• - устройством для отображения учтённой электроэнергии;

• - количеством тарифов;

• - функциональными возможностями.

Варианты исполнений счетчиков приведены в таблице 1.

Таблица 1 - Варианты исполнения счетчиков

УО - устройство отсчетное электромеханическое,

ЖКИ - жидкокристаллический индикатор.

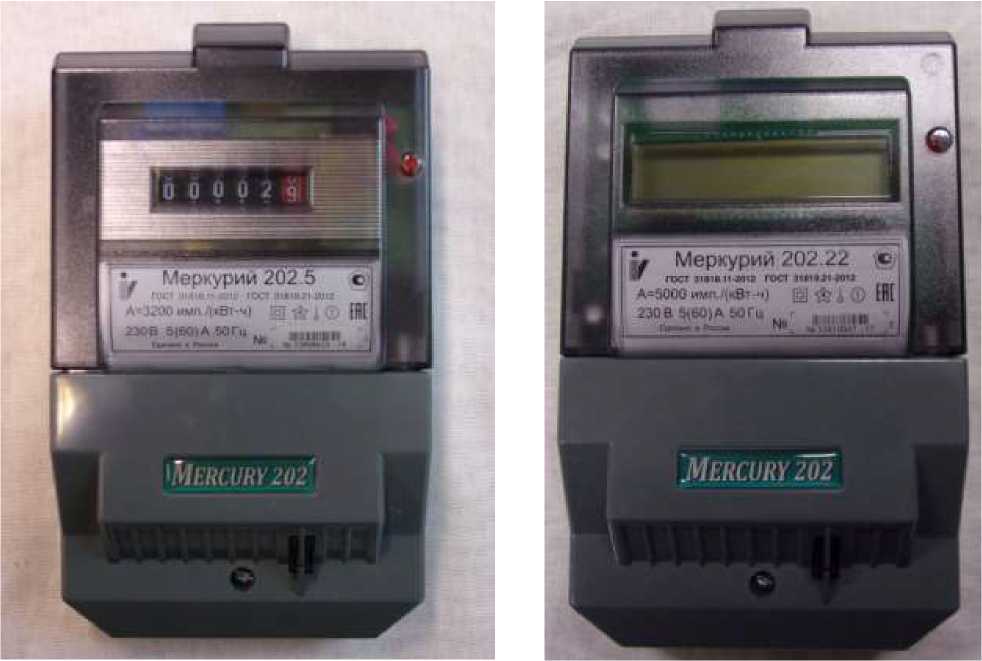

Общий вид счётчиков ватт-часов активной энергии переменного тока электронных «Меркурий 202» представлен на рисунках 1, 2.

Рисунок 1 - Общий вид счетчика с УО

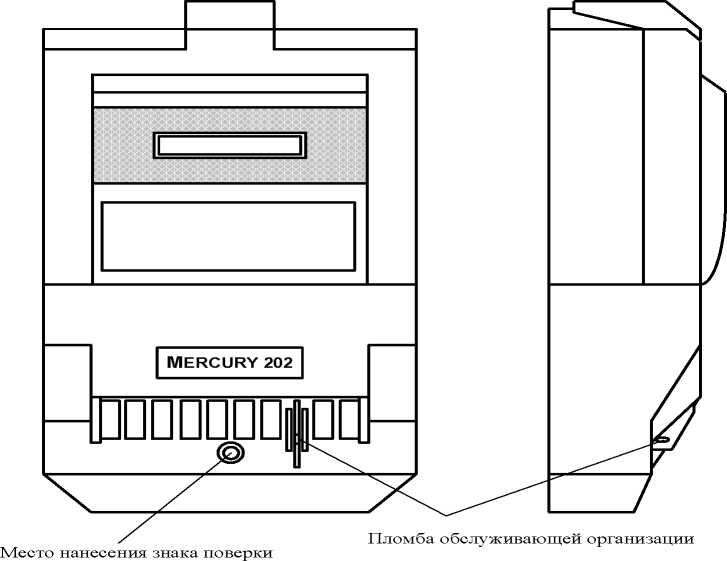

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Знак поверки наносится давлением на навесную пломбу или специальную мастику.

В счётчиках с индексом «Т» используется программное обеспечение «Меркурий 202». Структура программного обеспечения «Меркурий 202» приведена на рисунке 4.

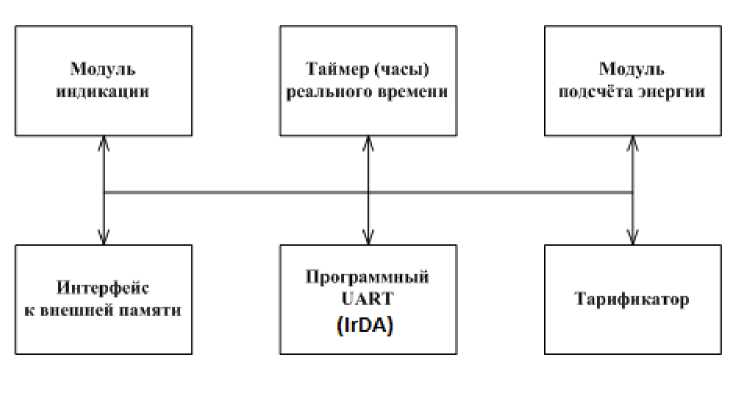

Рисунок 4 - Структура программного обеспечения «Меркурий 202»

Программное обеспечение состоит из следующих модулей:

• - модуль подсчета энергии,

• - модуль индикации,

• - модуль работы с внешней памятью,

• - тарификатора и таймера (часов),

• - модуль обслуживания IrDA (программный UART).

Модуль подсчета энергии осуществляет измерение тока, напряжения и мощности, которые в последующем используются для вычисления энергии.

Модуль индикации обеспечивает вывод на ЖКИ необходимую информацию в соответствии с заданным алгоритмом или по команде от интерфейса.

Модуль работы с внешней памятью обеспечивает чтение и запись данных во внешнюю энергонезависимою память. В качестве данных могут быть как измеренные метрологические параметры с учетом заданного тарифного расписания, так и других параметры, которые позволяют функционировать счетчику в соответствии с его алгоритмом.

Модуль часов предназначен для ведения календаря реального времени.

Тарификатор, по заданному тарифному расписанию, осуществляет управление процессом записи измеренной энергии в соответствующий регистры внешней памяти.

Большинство модулей взаимосвязаны.

Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Для работы со счётчиками используется тестовое программное обеспечение «Конфигуратор счётчика Меркурий 202».

Для работы со счётчиками с PLC-модемом используется тестовое программное обеспечение «BMonitor».

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование. Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и недоступны без вскрытия пломб.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Знак утверждения типа наносится на панель счётчиков методом офсетной печати или фото способом.

В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.

Таблица 5 - Комплектность счетчиков

осуществляется по документам АВЛГ.411152.026 РЭ1 «Счётчики ватт-часов активной энергии переменного тока электронные «Меркурий 202». Руководство по эксплуатации. Приложение Д. Методика поверки» с изменением №1 и АВЛГ.411152.026 И3 «Счётчики ватт-часов активной энергии переменного тока электронные «Меркурий 202». Методика поверки» с изменением №1, утвержденным ФБУ «Нижегородский ЦСМ» 21 февраля 2018 г.

Основные средства поверки:

Рабочий эталон 2-го разряда по ГОСТ 8.551-2013, установка для поверки счётчиков электрической энергии ЦУ6800, регистрационный номер в Федеральном информационном фонде № 11863-13: номинальное напряжение 230 В, основной рабочий диапазон токов (0,01-100) А, погрешность измерения активной энергии ±0,10 %.

Частотомер электронно-счетный Ч3-64, регистрационный номер в Федеральном информационном фонде № 9135-83: погрешность измерения частоты 240"⁹.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.

Знак поверки наносится давлением на специальную мастику или навесную пломбу, которая расположена на месте крепления кожуха к основанию счетчика.

приведены в эксплуатационных документах.

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2

ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц

ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования»

ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»

АВЛГ.411152.026 ТУ Счётчики ватт-часов активной энергии переменного тока электронные «Меркурий 202». Технические условия
