О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального  агентства

по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Продлить срок действия утвержденных типов средств измерений, указанных в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока их действия.

• 2. Внести изменения в сведения об утвержденных типах средств измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 3. Утвердить измененные описания типов средств  измерений,

прилагаемые к настоящему приказу.

• 4. ФГБУ «ВНИИМС» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906, и настоящим приказом.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                  Е.Р.Лазаренко

Подлинник электронного документа, подписанного ЭП,

хранится в системе электронного документооборота

Федерального агентства по техническому регулированию и

метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\__________—_________✓

Регистрационный № 75459-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Счетчики предназначены для измерения и учета в двух направлениях активной и реактивной энергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров сети и параметров качества электрической энергии в трехфазных сетях переменного тока.

Описание средства измерений

Принцип действия счетчиков электрической энергии многофункциональных ПСЧ-4ТМ.05МКТ основан на цифровой обработке входных аналоговых сигналов. Управление процессом измерения и всеми функциональными узлами счетчика осуществляется высокопроизводительным микроконтроллером (МК), который реализует измерительные и управляющие алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память программ. Управление узлами производится через аппаратно-программные интерфейсы, реализованные на портах ввода/вывода МК.

цифрового преобразователя (АЦП), встроенного в микроконтроллер. АЦП осуществляет выборки мгновенных значений величин напряжения и тока параллельно по шести аналоговым каналам. Микроконтроллер по выборкам мгновенных значений напряжения и тока производит вычисление средних за период сети значений частоты, напряжения, тока, активной и полной мощности, активной и реактивной мощности потерь в каждой фазе сети, производит их коррекцию по амплитуде, фазе и температуре.

Вычисления средних за период сети значений мощностей и среднеквадратических значений напряжений и токов в каждой фазе производится по следующим формулам:

У Ui • Ii

n

n

n-1

У Ui²

n

n-1

Eli²

i=0

¹ скз

где    Ui, Ii - выборки мгновенных значений напряжения и тока;

n - число выборок за период сети.

Вычисление активной и реактивной мощности потерь за период сети в каждой фазе производится по следующим формулам: где I - среднеквадратическое значение тока за период сети (5);

U - среднеквадратическое значение фазного напряжения (4);

Рп.л.ном   - номинальная активная мощность потерь в линии электропередачи;

Рп.н.ном   - номинальная активная мощность нагрузочных потерь в силовом

трансформаторе;

Рп.хх.ном - номинальная активная мощность потерь холостого хода в силовом трансформаторе;

Рп.л.ном - номинальная реактивная мощность потерь в линии электропередачи;

Рп.н.ном - номинальная реактивная мощность нагрузочных потерь в силовом трансформаторе;

Рп.хх.ном - номинальная реактивная мощность потерь холостого хода в силовом трансформаторе;

Номинальные мощности потерь вводятся в счетчик как конфигурационные параметры и представляют собой мощность потерь в одной фазе, приведенную к входу счетчика при номинальном токе и напряжении счетчика.

Счетчики являются двунаправленными измерителями и измеряют проекции вектора полной мощности на активную и реактивную оси круга мощностей. При этом образуются четыре канала измерения и учета активной и реактивной мощности прямого и обратного направления.

Знаки однофазных измерений активной и реактивной мощности всегда соответствуют реальному направлению потока мощности в каждой фазе сети. При этом:

• - прямому направлению (от генератора) активной энергии А+ (мощности P+) соответствует фазовый сдвиг между током и напряжением в каждой фазе от 0° до 90° (1-й квадрант, индуктивная нагрузка, импорт) и от 270° до 360° (4-й квадрант, емкостная нагрузка, импорт);

• - обратному направлению (к генератору) активной энергии А- (мощности P-) соответствует фазовый сдвиг между током и напряжением в каждой фазе от 180° до 270° (3-й квадрант, индуктивная нагрузка, экспорт) и от 90° до 180° (2-й квадрант, емкостная нагрузка, экспорт);

• - прямому направлению (от генератора) реактивной энергии R+ (мощности Q+) соответствует фазовый сдвиг между током и напряжением в каждой фазе от 0° до 180° (импорт);

• - обратному направлению (к генератору) реактивной энергии R- (мощности Q-) соответствует фазовый сдвиг между током и напряжением в каждой фазе от 180° до 360° (экспорт).

Вычисление средних за период сети мощностей трехфазной системы производится суммированием соответствующих мощностей однофазных измерений. Знаки трехфазных измерений мощности и знаки каналов учета трехфазной энергии формируются по-разному, в зависимости от конфигурации счетчика.

Различаются следующие режимы работы счетчика в зависимости от конфигурации:

• -  двунаправленный режим измерения активной и реактивной энергии и мощности, 4 канала (режим по умолчанию);

• -  однонаправленный режим измерения активной и реактивной энергии и мощности (по модулю) 3 канала в прямом направлении (конфигурируемый);

• -  двунаправленный реверсный режим измерения активной и реактивной энергии и мощности, 4 канала (конфигурируемый);

• -  однонаправленный реверсный режим измерения активной и реактивной энергии и мощности (по модулю) в обратном направлении (конфигурируемый).

В таблицах 1-4 приведены знаки направления активной и реактивной мощности однофазных и трехфазных измерений и каналы учета энергии в зависимости от положения вектора полной мощности и конфигурирования счетчика.

Таблица 1 - Знаки мощностей однофазных и трехфазных измерений в двунаправленном режиме

Таблица 2 - Знаки мощностей однофазных и трехфазных измерений в однонаправленном режиме

Таблица 3 - Знаки мощностей однофазных и трехфазных измерений в реверсном двунаправленном режиме

Таблица 4 - Знаки мощностей однофазных и трехфазных измерений в реверсном однонаправленном режиме

По полученным за период сети значениям активной и реактивной мощности трехфазной системы формируются импульсы телеметрии на двух конфигурируемых испытательных выходах счетчика. Сформированные импульсы подсчитываются контроллером и сохраняются в регистрах текущих значений энергии и профиля мощности по каждому виду энергии (мощности) и направлению до свершения события. По свершению события, текущие значения энергии или мощности добавляются в соответствующие энергонезависимые регистры учета энергии и массивы профиля мощности. При этом в качестве события выступает время окончания текущего тарифа или время окончания интервала интегрирования мощности для массива профиля, определяемое по встроенным энергонезависимым часам реального времени.

При учете потерь импульсы телеметрии формируются с учетом мощности потерь (P±Pn формулы (1), (6), Q±Qn формулы (3), (7)), подсчитываются контроллером и отдельно сохраняются в регистрах текущих значений энергии и профиля мощности с учетом потерь по каждому виду энергии (мощности) и направлению до свершения события. Знак учета потерь является конфигурационным параметром счетчика и зависит от расположения точки учета и точки измерения.

Счетчики выпускаются в различных модификациях, которые отличаются номинальным (базовым) током, номинальным напряжением, наличием резервного блока питания, способом подключения к электрической сети и типом установленного дополнительного интерфейсного модуля. Варианты исполнения счетчиков приведены в таблице 5. Варианты исполнения дополнительных интерфейсных модулей приведены в таблице 6.

Таблица 5 - Варианты исполнения счетчиков

П Продолжение таблицы 5

аблица 6 - Типы устанавливаемых дополнительных интерфейсных модулей

Запись счетчика при его заказе и в конструкторской документации другой продукции должна состоять: из наименования счетчика, условного обозначения варианта исполнения счетчика, условного обозначения типа устанавливаемого дополнительного интерфейсного модуля и номера технических условий.

Пример записи счётчика - «Счётчик электрической энергии многофункциональный ПСЧ-4ТМ.05МКТ.ХХ^ ФРДС.411152.002ТУ», где:

• -  XX - условное обозначение вариант исполнения счетчика в соответствии с таблицей 5;

• -  YY - условное обозначение типа устанавливаемого дополнительного интерфейсного модуля в соответствии с таблицей 6.

Если в счетчик не устанавливается дополнительный интерфейсный модуль, то поле YY должно оставаться пустым.

Счетчик может поставляться с прозрачной крышкой зажимов, о чем в явном виде указывается в заказе. Например: «Счётчик электрической энергии многофункциональный ПСЧ-4ТМ.05МКТ.04.01 ФРДС.411152.002ТУ с прозрачной крышкой зажимов».

Подключение счетчиков трансформаторного включения к сети производится через измерительные трансформаторы напряжения и тока. Счетчики с номинальным напряжением 3х(57,7-115)/(100-200) В могут использоваться на подключениях с номинальными фазными напряжениями из ряда: 57,7; 63,5; 100; 110; 115 В.

Счетчики с номинальным напряжением 3*(120-230)/(208-400) В могут использоваться как с измерительными трансформаторами напряжения, так и без них на подключениях с номинальными фазными напряжениями из ряда: 120, 127, 173, 190, 200, 220, 230 В.

Счетчики непосредственного включения не чувствительны к постоянной составляющей в цепи переменного тока и предназначены для непосредственного подключения к сети с номинальными напряжениями из ряда: 120, 127, 173, 190, 200, 220, 230 В.

Счетчики могут конфигурироваться для подключения к трехфазным трехпроводным сетям по схеме Арона, как двухэлементные.

Тарификация и архивы учтенной энергии

Счетчики ведут многотарифный учет энергии (без учета потерь) в четырех тарифных зонах, по четырем типам дней в двенадцати сезонах. Дискрет тарифной зоны составляет 10 минут. Чередование тарифных зон в сутках ограничено числом десятиминутных интервалов в сутках и составляет 144 интервала. Тарификатор счетчиков использует расписание праздничных дней и список перенесенных дней.

Счетчики ведут не тарифицированный учет активной и реактивной энергии с учетом потерь в линии электропередачи и силовом трансформаторе.

Счетчики, наряду с трехфазным учетом, ведут не тарифицированный пофазный учет активной и реактивной энергии прямого и обратного направления, если это предусмотрено параметрами конфигурации. По умолчанию пофазный учет отключен.

Счетчики ведут архивы тарифицированной учтенной энергии, не тарифицированной энергии с учетом потерь и не тарифицированный пофазный учет (активной, реактивной прямого и обратного направления), а также учет числа импульсов, поступающих от внешних устройств по цифровому входу:

• -  всего от сброса (нарастающий итог);

• -  за текущие и предыдущие сутки;

• -  на начало текущих и предыдущих суток;

• -  за каждые предыдущие календарные сутки глубиной до 30 дней;

• -  на начало каждых предыдущих календарных суток глубиной до 30 дней;

• -  за текущий месяц и двенадцать предыдущих месяцев;

• -  на начало текущего месяца и двенадцати предыдущих месяцев;

• -  за текущий и предыдущий год;

• -  на начало текущего и предыдущего года.

Профили мощности нагрузки

Счетчики ведут два четырехканальных независимых массива профиля мощности с программируемым временем интегрирования от 1 до 60 минут для активной и реактивной мощности прямого и обратного направления.

Примечание - Для счетчиков непосредственного включения и для счетчиков трансформаторного включения на подключениях с номинальными напряжениями 3*(100-115)/(173-200) В время интегрирования мощности может программироваться только в диапазоне от 1 до 30 минут.

Каждый массив профиля мощности может конфигурироваться для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.

Глубина хранения каждого массива профиля, при времени интегрирования 30 минут, составляет 113 суток, при времени интегрирования 60 минут - 170 суток.

Регистрация максимумов мощности нагрузки

Счетчики могут использоваться как регистраторы максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому массиву профиля мощности с использованием двенадцатисезонного расписания утренних и вечерних максимумов.

Максимумы мощности фиксируются в архивах счетчика:

• -  от сброса (ручной сброс или сброс по интерфейсному запросу):

• -  за текущий и каждый из двенадцати предыдущих месяцев.

В архивах максимумов фиксируется значение максимума мощности и время, соответствующее окончанию интервала интегрирования мощности соответствующего массива профиля.

Если массив профиля мощности сконфигурирован для мощности с учетом потерь, то в архивах максимумов фиксируется максимальная мощность с учетом потерь.

Измерение параметров сети и показателей качества электрической энергии

Счетчики измеряют мгновенные значения (время интегрирования от 0,2 до 5 секунд) физических величин, характеризующих трехфазную электрическую сеть, и могут использоваться как измерители параметров, приведенных в таблице 7 или как датчики параметров с нормированными метрологическими характеристиками.

Таблица 7 - Измеряемые параметры

Продолжение таблицы 7

Счетчики всех вариантов исполнения работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети и могут использоваться для оценки правильности подключения счетчика. Мгновенные мощности трехфазных измерений определяются с учетом конфигурации, как описано выше (таблицы 1-4).

Счетчики могут использоваться как измерители показателей качества электрической энергии согласно ГОСТ 32144-2013 по параметрам установившегося отклонения фазных (межфазных, прямой последовательности) напряжений и частоты сети.

Испытательные выходы и цифровой вход

В счетчиках функционируют два изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться:

• -  для формирования импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь);

• -  для формирования сигнала индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);

• -  для формирования сигналов телеуправления.

• -  для формирования сигнала контроля точности хода встроенных часов (канал 0).

• -  для формирования сигнала управления нагрузкой по программируемым критериям. В счетчиках функционирует один цифровой вход, который может конфигурироваться:

• -  для управления режимом поверки;

• -  для счета нарастающим итогом количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);

• -  как вход телесигнализации.

Управление нагрузкой

Счетчики позволяют формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе (канал 0) по различным программируемым критериям для целей управления нагрузкой внешним отключающим устройством и работать в следующих режимах:

• -  в режиме ограничения мощности нагрузки;

• -  в режиме ограничения энергии за сутки;

• -  в режиме ограничения энергии за расчетный период (за месяц, если расчетный период начинается с первого числа месяца);

• -  в режиме контроля напряжения сети;

• -  в режиме контроля температуры счетчика;

• -  в режиме управления нагрузкой по расписанию.

Указанные режимы могут быть разрешены или запрещены в любых комбинациях.

Независимо от разрешенных режимов, сигнал управления нагрузкой формируется по интерфейсной команде оператора.

Журналы

Счетчики ведут журналы событий, журналы показателей качества электрической энергии, журналы превышения порога мощности и статусный журнал.

В журналах событий фиксируются времена начала/окончания следующих событий:

• -  время выключения/включения счетчика;

• -  время включения/выключения резервного источника питания;

• -  время выключения/включения фазы 1, фазы 2, фазы 3;

• -  время открытия/закрытия защитной крышки;

• -  время вскрытия счетчика;

• -  время и причина формирования сигнала управления нагрузкой (50 записей);

• -  время изменения коэффициентов трансформации;

• -  время коррекции времени и даты;

• -  время коррекции тарифного расписания;

• -  время коррекции расписания праздничных дней;

• -  время коррекции списка перенесенных дней;

• -  время коррекции расписания утренних и вечерних максимумов мощности;

• -  время последнего программирования;

• -  время и количество перепрограммированных параметров;

• -  время изменения состояния входа телесигнализации (20 записей);

• -  время инициализации счетчика;

• -  время сброса показаний (учтенной энергии);

• -  время инициализации первого и второго массива профиля мощности;

• -  время сброса максимумов мощности по первому и второму массиву профиля;

• -  время и количество попыток несанкционированного доступа к данным;

• -  время и количество измененных параметров измерителя качества;

• -  время и количество измененных параметров измерителя потерь;

• -  время воздействия на счетчик повышенной магнитной индукции.

Все перечисленные журналы имеют глубину хранения по 10 записей, кроме указанных особо.

В журналах показателей качества электроэнергии фиксируются времена выхо-да/возврата за установленные верхнюю/нижнюю нормально/предельно допустимую границу:

• -  отклонения напряжений: фазных, межфазных, прямой последовательности;

• -  частоты сети;

• -  коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений;

• -  коэффициентов несимметрии напряжения по нулевой и обратной последовательностям.

Глубина хранения каждого журнала выхода за нормально допустимые границы 20 записей, за предельно допустимые границы - 10 записей.

В журналах превышения порога мощности фиксируется время выхода/возврата за установленную границу среднего значения активной и реактивной мощности прямого и обратного направления из первого или второго массива профиля мощности. Глубина хранения журнала по каждой мощности 10 записей.

В статусном журнале фиксируется время и значение измененного слова состояния счетчика. Глубина хранения статусного журнала 10 записей.

Устройство индикации

Счетчики имеют жидкокристаллический индикатор (ЖКИ) с подсветкой для отображения учтенной энергии и измеряемых величин и три кнопки управления режимами индикации.

Счетчики в режиме индикации основных параметров позволяют отображать на индикаторе:

• -  учтенную активную и реактивную энергию прямого и обратного направления по каждому тарифу и сумме тарифов;

• -  энергию с учетом потерь в линии передачи и силовом трансформаторе;

• -  число импульсов от внешних датчиков по цифровому входу.

Все перечисленные выше данные сохраняются в архивах с возможностью просмотра на индикаторе:

• -  всего от сброса показаний (нарастающий итог);

• -  за текущий и предыдущий год;

• -  за текущий и предыдущий месяц;

• -  за текущие и предыдущие сутки.

• -  на начало текущего года;

• -  на начало текущего и предыдущего месяца;

• -  на начало текущих и предыдущих суток.

Счетчики в режиме и индикации основных параметров, кроме перечисленных выше, отображают значения и время фиксации утренних и вечерних максимумов мощности по первому и второму массиву профиля мощности.

Счетчики в режиме индикации вспомогательных параметров позволяют отображать на индикаторе данные вспомогательных режимов измерения, приведенные в таблице 7.

Счетчики в режиме индикации технологических параметров позволяют отображать на индикаторе версию ПО счетчика и контрольную сумму метрологически значимой части ПО.

Интерфейсы связи

Счетчики имеют два равноприоритетных, независимых интерфейса связи: RS-485 и оптический интерфейс по ГОСТ IEC 61107-2011, поддерживают ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена.

В счетчиках могут устанавливаться дополнительные интерфейсные модули в соответствии с таблицей 6 для обеспечения удаленного доступа к сети RS-485 объекта через сети: GSM, UMTS, LTE. PLC, ZigBee, Ethernet, RF, Wi-Fi.

Счетчики через любой интерфейс обеспечивают возможность дистанционного управления функциями, программирования (перепрограммирования) режимов и параметров и считывания параметров, архивных данных и данных измерений.

Работа со счетчиками через интерфейсы связи может производиться с применением программного обеспечения предприятия-изготовителя «Конфигуратор СЭТ-4ТМ» или с применением программного обеспечения пользователей.

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение, программирование и управление нагрузкой по команде оператора (три уровня доступа). Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой защиты записи (аппаратный уровень доступа) и не доступны без снятия пломб предприятия-изготовителя и нарушения знака поверки.

Защита от несанкционированного доступа

Для защиты от несанкционированного доступа в счетчике предусмотрена установка пломб ОТК предприятия-изготовителя и организации осуществляющей поверку счетчика.

После установки на объект счетчики должны пломбироваться пломбами обслуживающей организации. Схема пломбирования счетчиков приведена на рисунках 1, 2.

Кроме механического пломбирования в счетчике предусмотрено электронное пломбирование крышки зажимов и крышки счетчика.

Электронные пломбы работают как во включенном, так и в выключенном состоянии счетчика. При этом факт и время вскрытия крышек фиксируется в соответствующих журналах событий: «Открытие/закрытие защитной крышки», «Вскрытия счетчика» без возможности инициализации журналов.

В счетчиках установлен датчик магнитного поля, фиксирующий воздействие на счетчик магнитного поля повышенной индукции (2±0,7) мТл (напряженность (1600±600) А/м) и выше. Факт и время воздействия на счетчик повышенной магнитной индукции фиксируется в журнале событий.

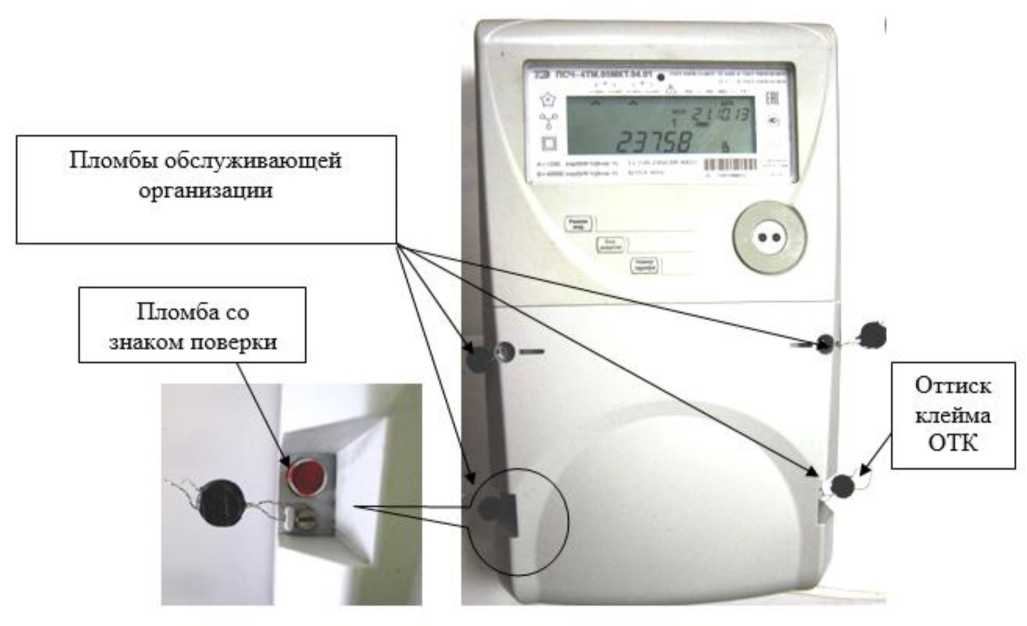

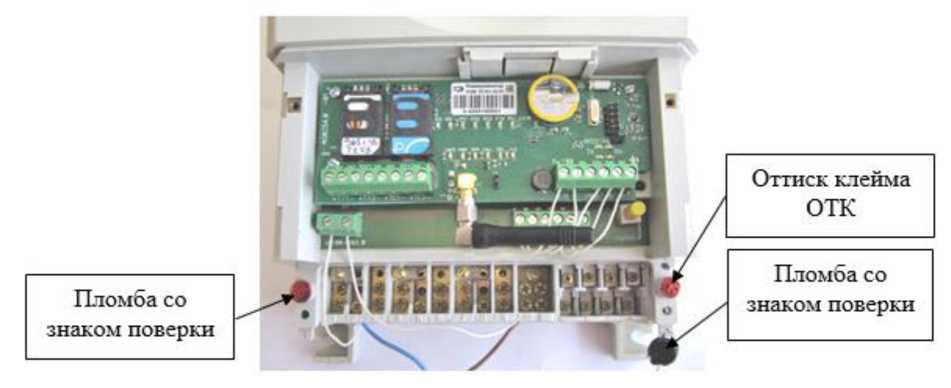

Общий вид счетчика, схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.

Пломбы обслуживающей

организации

Пломба со знаком поверки

ОТК

Оттиск клейма

Рисунок 1 - Общий вид счетчика, схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки

Из четырех пломб обслуживающей организации могут устанавливаться только две, но обязательно слева и справа.

Пломбирование счетчиков организацией, осуществляющей поверку, производится с нанесением знака поверки давлением на пломбу или специальную мастику.

Заводской номер, обеспечивающий однозначную идентификацию каждого экземпляра счетчика, наносится на лицевую панель методом лазерной маркировки в виде штрих кода и цифрового кода, состоящего из десяти арабских цифр.

Внешний вид отсека для установки дополнительных интерфейсных модулей с установленным коммуникатором GSM ТЕ101.02.01 приведен на рисунке 2.

Пломба со

Пломба со

знаком поверки

знаком поверки

ВЧ /

iTiiiwn

Оттиск клейма ОТК

Рисунок 2 - Внешний вид отсека для установки дополнительных интерфейсных модулей

Программное обеспечение (ПО) счетчика имеет структуру с разделением на метрологически значимую и метрологически незначимую части. Каждая структурная часть исполняемого кода программы во внутренней памяти микроконтроллера защищается циклической контрольной суммой, которая непрерывно контролируется системой диагностики счетчика.

Метрологические характеристики счетчика напрямую зависят от калибровочных коэффициентов, которые записываются в память счетчика на заводе-изготовителе на стадии калибровки. Калибровочные коэффициенты дублируются в двух массивах и защищаются циклическими контрольными суммами, которые непрерывно контролируется системой диагностики счетчика. Массивы калибровочных коэффициентов защищены аппаратной перемычкой защиты записи и не доступны для изменения без вскрытия счетчика.

При обнаружении ошибок контрольных сумм (КС) системой диагностики устанавливаются флаги ошибок в слове состояния счетчика с записью события в статусный журнал счетчика и отображением сообщения об ошибке на экране ЖКИ:

• -  Е-09   - ошибка КС метрологически не значимой части ПО;

• -  Е-42   - ошибка КС метрологически значимой части ПО;

• -  Е-10   - ошибка КС основного массива калибровочных коэффициентов;

• -  Е-11   - ошибка КС дублирующего массива калибровочных коэффициентов.

Идентификационные характеристики ПО счетчика приведены в таблице 8. Версия ПО счетчика и цифровой идентификатор ПО могут отображаться на табло ЖКИ в режиме технологической индикации. Метрологические характеристики нормированы с учетом ПО.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчика и измерительную информацию.

Уровень защиты от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Таблица 8 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 9 - Метрологические характеристики

Продолжение таблицы 9

Продолжение таблицы 9

Таблица 10 - Основные технические характеристики

Продолжение таблицы 10

наносится на панели счетчиков методом офсетной печати и в эксплуатационной документации на титульных листах типографским способом.

Таблица 11 - Комплектность счетчиков

ГОСТ 31818.11-2012. Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии;

ГОСТ 31819.21-2012. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2;

ГОСТ 31819.22-2012. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S;

ГОСТ 31819.23-2005. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии;

ФРДС.411152.002ТУ. «Счетчики электрической энергии многофункциональные ПСЧ-4ТМ.05МКТ. Технические условия».

Общество с ограниченной ответственностью «ТехноЭнерго» (ООО «ТехноЭнерго»).

ИНН 5261055814

Адрес: 603152, г. Нижний Новгород, ул. Кемеровская, д. 3, оф. 9

Телефон (831) 218-04-50.

Web-сайт: www.te-nn.ru.

Е-mail: info@te-nn.ru.

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1

Телефон 8-800-200-22-14.

Web-сайт: www.nncsm.ru.

Е-mail: mail@nncsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30011-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» марта 2024 г. № 824

Лист № 1 Регистрационный № 75545-19                                            Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы размеров частиц лазерные дифракционные HELOS, MYTOS, MYTIS

Анализаторы размеров частиц лазерные дифракционные HELOS, MYTOS, MYTIS (далее - анализаторы) предназначены для измерения размеров частиц и гранулометрического анализа распределений частиц порошков, суспензий, эмульсий, аэрозолей и спреев.

Описание средства измерений

Принцип действия анализаторов основан на измерении параметров углового рассеивания дифракционной картины направленного лазерного излучения, при его взаимодействии с частицами измеряемого образца.

Конструктивно анализаторы состоят из трех основных блоков: блока с источником лазерного излучения, оптического блока с системой фокусирующих линз и единого многоканального детектора, регистрирующего дифракционную картину; блока диспергирования образца, предназначенного для разделения крупных частиц и агломератов, а также для организации равномерной подачи диспергированного материала образца в перпендикулярно направленный лазерный луч. Конструкция анализаторов модульная. Конструкция анализатора предполагает смену прилагаемых к нему модулей диспергирования в зависимости от природы исследуемого образца, среды диспергирования (различные виды жидкостей, воздух), а также свойств исследуемого материала (магнитные частицы, агломераты, многокомпонентные эмульсии и т.д.).

Существуют следующие семейства модулей диспергирования (и их разновидности в виде конкретных моделей модулей диспергирования): RODOS и GRADIS предназначены для диспергирования сухих порошков в их исходном сухом состоянии; QUIXEL, SUCELL, CUVETTE и LIXELL - для диспергирования суспензий и эмульсий; SPRAYER - для диспергирования спреев; INHALER — для диспергирования аэрозолей; OASIS -универсальный комбинированный модуль диспергирования порошков, суспензий и эмульсий.

Модели анализаторов HELOS, MYTOS и MYTIS отличаются компоновкой, геометрическими размерами, возможностью автоматизации анализатора при сохранении общей концепции анализатора, его структуры, а также метода анализа. Модель анализатора MYTOS представляет собой неразборный комбинированный вариант универсального анализ атора HELOS, соединенного в едином корпусе с модулем диспергирования сухих порошков под давлением сжатого воздуха RODOS. Модель MYTIS представляет собой дифракционный лазерный анализатор, в котором в едином неразборном корпусе скомбинированы анализатор HELOS с блоком диспергирования сухих порошков под действием гравитационных сил GRADIS. При этом универсальный анализатор HELOS предназначен для лабораторного использования, а комбинированные анализаторы MYTOS и MYTIS могут использоваться в запыленных производственных помещениях.

Лист № 2 Всего листов 5 Типичные результаты измерений представляются в виде таблиц с указанием допустимых границ размеров частиц, ниже которых находится 10 % (x10), 50 % (x50), и 90 % (x90) частиц. По заказу могут быть установлены промежуточные значения 16 % (x16), 84 % (x84) или любые другие значения. Также с помощью программного обеспечения возможно графическое представление результатов в виде распределения по размерам частиц.

Управление работой анализатора и построение стандартных операций работы осуществляется под управлением собственного программного обеспечения, разработанного производителем анализаторов, которое позволяет управлять режимами работы, отображать результаты текущих измерений, результаты статистической обработки данных, диаграммы и графические изображения процесса измерения.

Фотография общего вида анализатора HELOS без модуля диспергирования представлена на рисунке 1. Фотография общего вида анализаторов MYTOS и MYTIS представлена на рисунке 2.

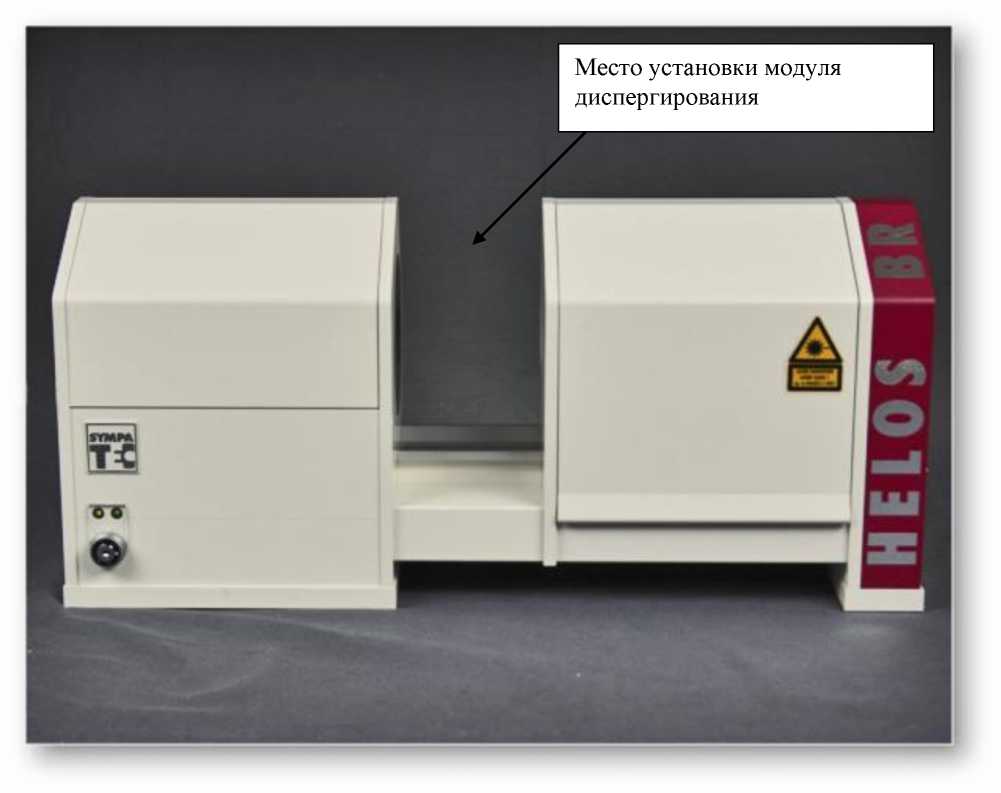

Рисунок 1 - Общий вид анализатора HELOS

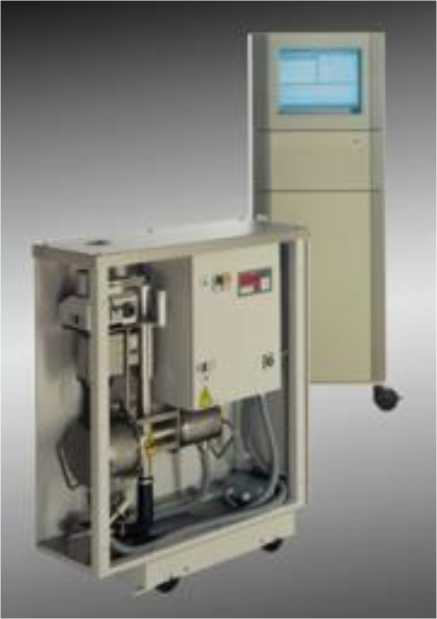

Рисунок 2 - Общий вид анализаторов MYTOS и MYTIS

Все анализаторы оснащены программным обеспечением PAQXOS, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на управляющий компьютер и/или на принтер. Лицензия на программное обеспечение хранится на USB-ключе.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения «высокий» в соответствии с

Р 50.2.07-2014.

Лист № 4 Всего листов 5 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Лист № 5 Всего листов 5 Нормативные и технические документы, устанавливающие требования к средству измерений

Техническая документация изготовителя «Sympatec GmbH», Германия.

Изготовитель

Фирма «Sympatec GmbH», Германия Адрес: D-38678, Clausthal-Zellerfeld, Am Pulverhaus 1, Germany.

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «27» марта 2024 г. № 824

Лист № 1 Регистрационный № 58572-14                                           Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики волоконно-оптические ASTRO

Датчики волоконно-оптические ASTRO (далее - датчики) предназначены для измерения температуры, линейных перемещений и давления при мониторинге конструкций и сооружений.

Описание средства измерений

Принцип действия датчиков основан на пропорциональном смещении рабочей частоты сигнала, проходящего по волноводу излучения при изменении геометрических размеров его рабочей части. Такой эффект основан на технологии записи периодической структуры показателя преломления в сердцевине волновода датчика (волоконной брегговской решётки).

Датчики выпускаются девяти модификаций, которые различаются метрологическими характеристиками, конструкцией и измеряемыми величинами: А528, А523, А531, А529, А521 и А527 - для измерения перемещения; А513 и А511 - для измерения температуры; А561 - для измерения давления. Значения измеряемых величин рассчитываются на основе первичного сигнала (смещение длины волны проходящей через волновод при изменении длины чувствительного элемента) по градуировочным уравнениям согласно паспорту соответствующего датчика. По желанию заказчика в паспортах на датчики А528 и А523 приводят значения модуля Юнга материала рабочей части для определения силы воздействующей на датчик, на датчики А528, А523, А529, А527 и А521 приводят длину рабочей части для определения деформации.

Конструктивно датчики представляют собой оптическое волокно (чувствительный элемент) с изолированной рабочей частью в защитной оболочке с разъемами на концах для соединения с рабочим оборудованием. Чувствительный элемент датчиков механически связан с рабочей частью, которая служит для передачи величины воздействия внешних возмущений. В зависимости от модификации рабочая часть датчиков может быть изготовлена с различными креплениями для установки по месту эксплуатации. Типы установки датчиков представлены в таблице 1.

Каждый экземпляр датчиков имеет серийный номер, расположенный на информационной табличке, прикрепленной к кабелю. Серийный номер имеет цифровой формат и наносится типографским способом.

Таблица 1 - Типы установки датчиков волоконно-оптических ASTRO

Общий вид датчиков представлен на рисунке 1.

Рисунок 1 - Общий вид датчиков волоконно-оптических ASTRO

Таблица 2 - Метрологические и основные технические характеристики

* Значения нормированы при использовании анализатора оптического спектра с пределами допускаемой абсолютной погрешности не хуже ± 0,002 нм.

** Указаны расчетные величины на основании известных значений модуля Юнга, размеров рабочей части датчика и измеренных значений перемещения.

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

В комплект поставки входят:

• - датчик в соответствии с заказом - 1 шт.;

• - руководство по эксплуатации - 1 экз.;

• - паспорт - 1 экз.;

• - габаритный чертеж - 1 экз.

Сведения о методиках (методах) измерений

Методика измерений представлена в руководстве по эксплуатации ДСАЕ.421000.001РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

ДСАЕ.421000.001ТУ «Волоконно-оптические датчики. Технические условия».

Изготовитель

Общество      с      ограниченной      ответственность      «Инверсия-Сенсор»

(ООО «Инверсия-Сенсор»)

ИНН 5408227286

Адрес:614990, г. Пермь, ГСП-590, ул. 25 Октября, д. 106

Тел.: +7 (342) 240-06-37(75)

E-mail: info@i-sensor.ru, http: www.i-sensor.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Тел.: +7 (343) 350-26-18, факс: (343) 350-20-39

E-mail: uniim@uniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30005-11.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» марта 2024 г. № 824

Лист № 1 Регистрационный № 74971-19                                            Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Потенциостаты-интеграторы кулонометрические ПИК-100

Потенциостаты-интеграторы кулонометрические ПИК-100 (далее - потенциостаты-интеграторы) предназначены для измерения массовой доли компонента в металлах, сплавах и химических соединениях методом кулонометрии с контролируемым потенциалом.

Описание средства измерений

Принцип действия потенциостата-интегратора основан на использовании закона Фарадея, согласно которому масса анализируемого вещества прямо пропорциональна количеству электричества, затраченному на проведение электрохимической реакции. Массовая доля компонента определяется путем проведения электролиза растворов с контролируемым потенциалом рабочего электрода и измерения количества электричества, затраченного на электролиз.

Электролиз раствора пробы анализируемого вещества проводится в трёхэлектродной электролитической ячейке, которая выполнена в виде стеклянного стаканчика с двумя электролитическими ключами, металлическими электродами (вспомогательный, рабочий) и электродом сравнения. Рабочий электрод помещается непосредственно в раствор с пробой, а электроды вспомогательный и сравнения отделены от раствора электролитическими ключами.

В процессе электролиза поддерживается заданный потенциал рабочего электрода, а ток через электролитическую ячейку экспоненциально уменьшается в процессе электролиза до величины фонового тока ячейки. Интегрирующее устройство, включенное в цепь вспомогательного электрода, измеряет общее количество электричества, затраченного на электролиз. Допускается круглосуточная работа потенциостата-интегратора.

Потенциостаты-интеграторы кулонометрические ПИК-100 выпускаются в двух модификациях ПИК-100 и ПИК-100М, отличающихся интерфейсом подключения персонального компьютера к мультиметру, частотомеру и версией программного обеспечения.

В состав потенциостата-интегратора ПИК-100 входят электронный блок потенциостата, электролитическая ячейка, магнитная мешалка ММ-05, штатив ШЛ-08, цифровой мультиметр Agilent 34401A, частотомер электронно-счетный Agilent 53131А и сервисный модуль МС-09. ПК подключается к мультиметру, частотомеру по интерфейсу RS-232G В состав потенциостата-интегратора ПИК-100М входят электронный блок потенциостата, электролитическая ячейка, магнитная мешалка ММ-05, штатив ШЛ-08, цифровой мультиметр Keysight 34461A, частотомер электронно-счетный Keysight 53220А и сервисный модуль МС-09. ПК подключается к мультиметру, частотомеру по интерфейсу USB.

Цифровой мультиметр Keysight 34461A является аналогом мультиметра Agilent 34401A, при этом он имеет более высокую производительность измерений, благодаря технологии Truevolt. Частотомер электронно-счетный Keysight 53220А является аналогом электронно-счетного частотомера Agilent 53131А.

Электронный блок потенциостата-интегратора конструктивно выполнен в едином корпусе со съемной верхней крышкой и передней панелью. Внутри корпуса размещены: плата потенциостата, плата шунтовых резисторов, источник питания.

Для защиты от несанкционированного доступа в целях предотвращения вмешательств, которые могут привести к искажению результатов измерений, осуществляется пломбирование верхней крышки корпуса потенциостата-интегратора в месте ее крепления.

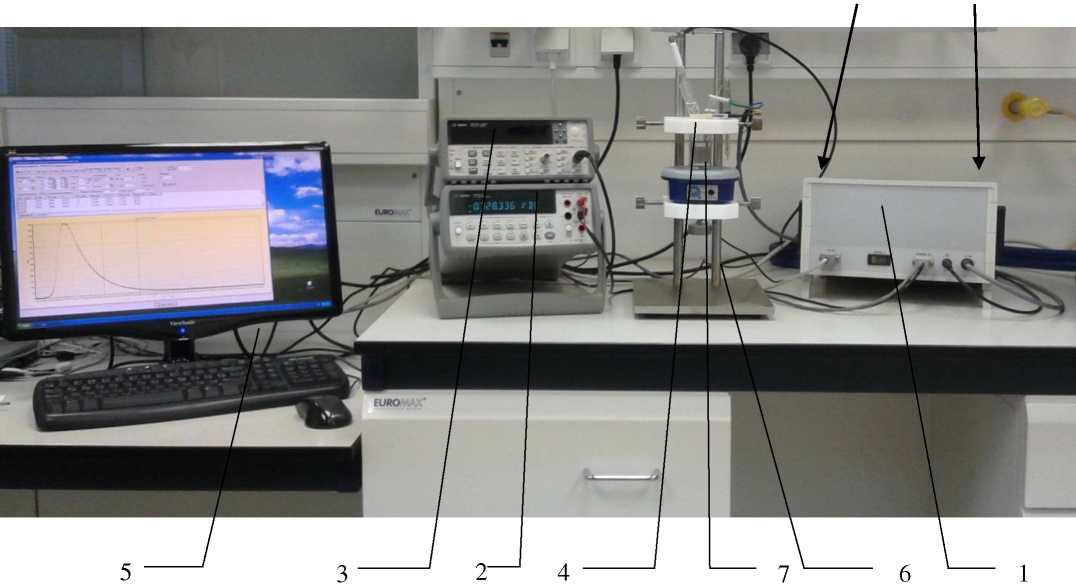

Фотография общего вида, схема пломбировки от несанкционированного доступа и место нанесения оттисков клейм или размещения наклеек приведены на рисунке 1.

8 9

EURO

5

2

4

6

1

3

7

• 1 - электронный блок потенциостата-интегратора

• 2 - мультиметр цифровой

• 3 - частотомер электронно-счетный

• 4 - электролитическая ячейка с электродами

• 5 - персональный компьютер

• 6 - штатив ШЛ-08

• 7 - магнитная мешалка ММ-05

8, 9 - места пломбировки от несанкционированного доступа

Рисунок 1 - Общий вид потенциостата-интегратора кулонометрического ПИК-100, схема пломбировки от несанкционированного доступа.

Каждый экземпляр потенциостата-интегратора имеет заводской номер. Заводской номер потенциостата-интегратора располагается на задней панели электронного блока потенциостата-интегратора и имеет цифровой формат, наносится в виде маркировочной наклейки, выполненной лазерной печатью и содержащей следующую информацию:

• - краткое наименование изготовителя;

• - наименование и обозначение типа средства измерений;

- заводской номер;

- номер технических условий на выпуск СИ;

- параметры электрического питания.

Заводской номер цифрового мультиметра Agilent 34401A и частотомера электронносчетного Agilent 53131А располагается на задней панели и имеет буквенно-цифровой формат, наносится в виде маркировочной таблички, выполненной типографским способом и содержащей следующую информацию:

- буквенно-цифровое обозначение типа средства измерений;

- заводской номер.

Программное обеспечение

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений: «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации печатным способом, а также на лицевую панель потенциостата-интегратора в виде наклейки.

Комплектность средства измерения

Комплект поставки определяется заказом, отражается в паспорте и соответствует описи, вложенной в контейнер с потенциостатом-интегратором.

Таблица 4 - Комплектность потенциостатов-интеграторов

*Для модификации ПИК-100М возможна комплектация мультиметрами Keysight 34465A, Keysight 34470А по согласованию с Заказчиком

**Возможна комплектация частотомером Keysight 53220A по согласованию с Заказчиком

ТУ 26.51.53-002-02567751-2018 «Потенциостаты-интеграторы  кулонометрические

ПИК-100». Технические условия»;

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;

Приказ Федерального агентства по техническому регулированию и метрологии от 17 мая 2021 г. № 761 «О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148».

Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)

ИНН 6662003205

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: (343) 350-26-18, факс: (343) 350-20-39

Е-mail: uniim@uniim.ru.

Web-сайт: www.uniim.ru.

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4.

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

А531

Р

А513

А561

А511

А521

А529

А527

А528
