ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометры деформационные PG23LT, PG23CP, PG43SA

Манометры деформационные PG23LT, PG23CP, PG43SA (далее по тексту - манометры) предназначены для измерений избыточного давления газообразных или жидких сред.

Принцип действия манометра основан на использовании зависимости между измеряемым давлением и упругой деформацией одновитковой или многовитковой трубчатой пружины (у PG23LT и PG23CP) и мембраны (у PG43SA). Передаточный механизм преобразует деформацию пружины (мембраны) в угловое перемещение показывающей стрелки.

Модификации манометров отличаются метрологическими характеристиками и исполнением.

Манометры деформационные PG23LT, PG23CP, PG43SA имеют корпус цилиндрической формы из нержавеющей стали, передаточный механизм и циферблат с показывающей стрелкой.

В манометрах PG23LT, PG23CP используется резьбовой штуцер для присоединения к месту отбора давления, одновитковая или многовитковая трубчатая пружина. Манометры PG23LT и PG23CP могут производиться в исполнении повышенной безопасности, в этом случае они имеют прочную защитную перегородку, расположенную между измерительной системой и циферблатом. Корпуса манометров могут иметь заполнение демпфирующей жидкостью, и могут применяться для измерения давления в условиях высоких механических нагрузок и вибрации.

У манометров модификаций PG43SA чувствительным элементом является мембрана из сплава Инконель.

Манометры модификации PG23LT имеют маркировку взрывозащиты II Gb c T* X.

Фотографии общего вида манометров приведены на рисунках 1-3.

Место нанесения пломбы

Место нанесения знака поверки

PG23LT

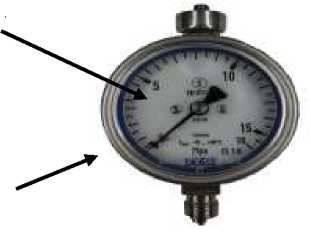

Рисунок 1 - Внешний вид манометров, места нанесения пломб и знака поверки

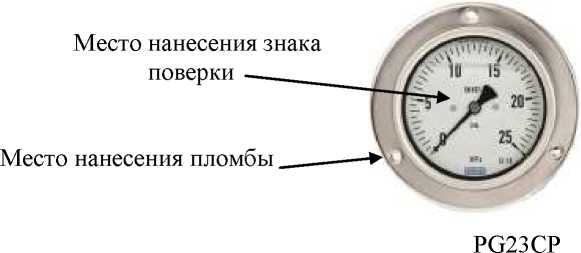

Рисунок 2 - Внешний вид манометров, места нанесения пломб и знака поверки

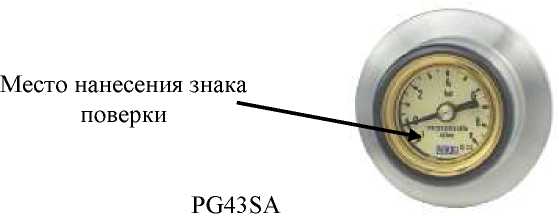

Рисунок 3 - Внешний вид манометра, места нанесения пломб и знака поверки

Метрологические и технические характеристики манометров приведены в таблице 1.

Таблица 1

*по запросу возможно изготовление в единицах измерений кгс/см², бар, мм вод.ст. и

других

наносится на титульный лист паспорта типографским способом, а также на корпус или циферблат прибора методом печати или наклейки.

Комплект поставки приведен в таблице 2.

Таблица 2 - Комплектность средства измерений

осуществляется по документу МП 25511-0029-2015 «Манометры деформационные PG23LT, PG23CP, PG43SA. Методика поверки», утвержденному ФГУП "ВНИИМ им. Д.И. Менделеева" 3 августа 2015 г.

Основные средства поверки:

Манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500 классов точности 0,02 и 0,05, по ГОСТ 8291-83; (регистрационный № 58794-14).

Задатчики избыточного давления «Воздух-250», «Воздух-1,6», «Воздух-2,5», «Воздух-6,3», классов точности 0,02 и 0,05; (регистрационный № 10610-00).

Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде оттиска каучукового клейма наносится в свидетельство о поверке и(или) в паспорт средства измерений.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
