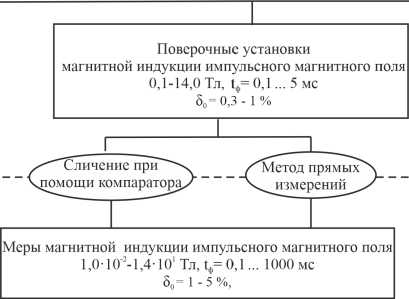

Приложение А (обязательное)

Государственная поверочная схема для средств измерений магнитной индукции постоянного магнитного поля в диапазоне от 0,1 до 14,0 Тл при температурах 4,2 и 77 К, от 1,5 до 14,0 Тл при нормальных условиях и импульсного магнитного поля в диапазоне от 1,0-10^-2 до 1,4-10¹ Тл

"Слом

■ Сличение при \ юмощи компаратору/

Обозначения:

S_o - среднее квадратическое отклонение воспроизведения единицы; 0_О- неисключеная систематическая погрешность воспроизведения единицы (P=0,99);

5_О - доверительные границы суммарной относительной погрешности воспроизводимой единицы (Р=0,95); Aq - пределы допускаемой относительной погрешности; и_АО- относительная стандартная неопределенность, оцениваемая по типу А; и_ВО- относительная стандартная неопределенность, оцениваемая по типу В t<j) - длительность фронта импульса между уровнями от 0,1 до 0,9; н.у. - нормальные условия

УТВЕРЖДЕНА

приказом Федерального агентства по техническому регулированию

и метрологии

от «____»    ^января 2026 г. №____⁴⁹

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ МАГНИТНОЙ ИНДУКЦИИ ПОСТОЯННОГО МАГНИТНОГО ПОЛЯ В ДИАПАЗОНЕ ОТ 0,1 ДО 14,0 Тл ПРИ ТЕМПЕРАТУРАХ 4,2 И 77 К, ОТ 1,5 ДО 14,0 Тл ПРИ НОРМАЛЬНЫХ УСЛОВИЯХ И ИМПУЛЬСНОГО

МАГНИТНОГО ПОЛЯ В ДИАПАЗОНЕ ОТ 1,0-10^-2 ДО 1,4-Ю¹ Тл

Настоящая государственная поверочная схема (далее - ГПС) распространяется на средства измерений магнитной индукции постоянного магнитного поля в диапазоне от 0,1 до 14,0 Тл при температурах 4,2 и 77 К, от 1,5 до 14,0 Тл при нормальных условиях и импульсного магнитного поля в диапазоне от 1,0-10^-2 до 1,4-Ю¹ Тл и устанавливает порядок передачи единицы магнитной индукции тесла (Тл) от Государственного первичного специального эталона единицы магнитной индукции постоянного магнитного поля в диапазоне от 1 до 14 Тл и импульсного магнитного поля в диапазоне от 0,1 до 14 Тл (ГЭТ 82-2026) этим средствам измерений при помощи рабочих эталонов с указанием показателей точности и методов передачи единиц величин.

Графическое представление ГПС приведено в приложении А.

Допускается проводить поверку средств измерений, градуированных в единицах напряженности магнитного поля - ампер на метр (А/м) в соответствии с соотношением: В = ц₀-Н, где В - значение магнитной индукции в Тл, ц₀ = 1,25663706127-10^-6 Гн/м - магнитная постоянная, H - напряженность магнитного поля, А/м.

• 2.1 Государственный первичный специальный эталон состоит из комплекса средств измерений:

эталонные тесламетры постоянного магнитного поля, использующие явление ядерного магнитного резонанса;

источник постоянного магнитного поля со сверхпроводящим соленоидом;

эталонный тесламетр импульсного магнитного поля;

источник импульсного магнитного поля.

• 2.2 Диапазон значений единицы магнитной индукции постоянного магнитного поля, в котором воспроизводится единица величины, составляет от 1 до 14 Тл при температурах 4,2, 77 К и нормальных условиях.

Диапазон значений единицы магнитной индукции импульсного магнитного поля, в котором воспроизводится единица величины, составляет от 0,1 до 14,0 Тл (пиковое/максимальное значение), диапазон длительностей фронта импульса по уровню 0,1-0,9 составляет от 0,1 до 5 мс, форма импульса полусинусоидальная с затянутым по экспоненте задним фронтом.

• 2.3 Государственный первичный специальный эталон обеспечивает воспроизведение единицы магнитной индукции с относительным средним квадратическим отклонением результата измерений при 10 независимых измерениях So, не превышающим:

для магнитной индукции постоянного магнитного поля - 5-10^-7;

для магнитной индукции импульсного магнитного поля - 1-10^-3.

Доверительные границы относительной неисключенной систематической погрешности, при доверительной вероятности Р=0,99, 0о составляют:

для магнитной индукции постоянного магнитного поля - 5-10^-6;

для магнитной индукции импульсного магнитного поля - 1-10^-3.

Относительная стандартная неопределенность, оцениваемая по типу А, и_АО при 10 независимых измерениях, не превышает:

для магнитной индукции постоянного магнитного поля - 5-10^-7;

для магнитной индукции импульсного магнитного поля - 1-10^-3.

Относительная стандартная неопределенность, оцениваемая по типу В, и_ВО, не превышает:

для магнитной индукции постоянного магнитного поля - 2,1-10^-6; для магнитной индукции импульсного магнитного поля - 4,1-10^-4.

• 2.4 Государственный первичный специальный эталон применяют для передачи единицы магнитной индукции рабочим эталонам 1-го разряда и средствам измерений методами непосредственных сличений и прямых измерений.

• 3 Рабочие эталоны

• 3.1.1 В качестве рабочих эталонов 1-го разряда единицы магнитной индукции постоянного магнитного поля применяют поверочные установки магнитной индукции постоянного магнитного поля, включающие ядерно-резонансный тесламетр и источник однородного магнитного поля в виде сверхпроводящего соленоида и/или электромагнита со стабилизатором тока питания источника магнитного поля.¹

Диапазон измерений:

от 1 до 14 Тл при температурах 4,2 и 77 К;

от 1,5 до 14,0 Тл при нормальных условиях.

Предел допускаемых значений доверительных границ относительной погрешности 5о при доверительной вероятности Р = 0,95 рабочих эталонов единицы магнитной индукции постоянного магнитного поля 1-го разряда составляет от 0,001 до 0,01 %.

Рабочие эталоны 1-го разряда применяют для поверки рабочих эталонов 2-го разряда методом непосредственных сличений в диапазоне от 1 до 14 Тл и/или сличений при помощи компаратора в диапазоне от 0,1 до 1,0 Тл.²

Соотношение предела допускаемой погрешности (доверительных границ погрешности) погрешности рабочего эталона 1-го разряда и рабочего эталона 2-го разряда должно быть не более 1:2.

• 3.1.2 В качестве рабочих эталонов 1-го разряда единицы магнитной индукции импульсного магнитного поля применяют поверочные установки магнитной индукции импульсного поля, включающие тесламетр импульсного магнитного поля и источник импульсного магнитного поля. Диапазон длительностей фронта импульса 1ф по уровню 0,1-0,9 составляет от 0,1 до 5 мс. Форма импульса полусинусоидальная с затянутым по экспоненте задним фронтом.

Диапазон измерений: от 0,1 до 14,0 Тл.

Предел допускаемых значений доверительных границ относительной погрешности 5_о при доверительной вероятности Р = 0,95 рабочих эталонов единицы магнитной индукции импульсного магнитного поля 1-го разряда составляет от 0,3 до 1 %.

Рабочие эталоны 1-го разряда применяют для поверки рабочих эталонов 2-го разряда методом прямых измерений в диапазоне от 0,1 до 14,0 Тл и/или сличений при помощи компаратора в диапазоне от 0,01 до 0,10 Тл.³

Соотношение предела допускаемой погрешности (доверительных границ погрешности) погрешности рабочего эталона 1-го разряда и рабочего эталона 2-го разряда должно быть не более 1:2.

3.2.1 В качестве рабочих эталонов 2-го разряда единицы магнитной индукции постоянного поля применяют:

поверочные установки магнитной индукции постоянного поля, включающие ядерно-резонансный тесламетр или тесламетр Холла, источник однородного постоянного магнитного поля в виде сверхпроводящего соленоида и/или электромагнита со стабилизатором тока питания источника магнитного поля;

Диапазон измерений:

от 0,1 до 14,0 Тл при температурах4,2 и 77 К;

от 1,5 до 14,0 Тл при нормальных условиях.

Предел допускаемых значений доверительных границ погрешности при доверительной вероятности Р = 0,95 5_о рабочих эталонов единицы магнитной индукции постоянного магнитного поля 2-го разряда составляет от 0,02 до 2 %.

Рабочие эталоны 2-го разряда применяют для поверки:

тесламетров и измерительных преобразователей постоянного магнитного поля методом поля методом непосредственных сличений;

мер магнитной индукции постоянного магнитного поля методом прямых измерений.

Соотношение предела допускаемой погрешности (доверительных границ погрешности) погрешности рабочего эталона 2-го разряда и рабочих средств измерений должно быть не более 1:2.

• 3.2.2 В качестве рабочих эталонов 2-го разряда единицы магнитной индукции импульсного поля применяют меры магнитной индукции импульсного магнитного поля, в состав которых входит (при необходимости) компаратор (см. примечание к п. 3.1.2).

Диапазон измерений: от 1,0-10^-2 до 1,4-10¹ Тл. Диапазон длительностей фронта импульса по уровню 0,1-0,9 составляет от 0,1 до 1000 мс. Форма импульса полусинусоидальная, с затянутым по экспоненте задним фронтом, трапециевидная.

Предел допускаемых значений доверительных границ погрешности при доверительной вероятности Р = 0,95 5_о рабочих эталонов единицы магнитной индукции постоянного магнитного поля 2-го разряда составляет от 1 до 5 %.

Рабочие эталоны 2-го разряда применяют для поверки:

тесламетров и измерительных преобразователей импульсного магнитного поля методом прямых измерений.

Соотношение предела допускаемой погрешности (доверительных границ погрешности) погрешности рабочего эталона 2-го разряда и рабочих средств измерений должно быть не более 1:2.

4.1 В качестве средств измерений магнитной индукции постоянного магнитного поля используют:

тесламетры постоянного магнитного поля для диапазона измерений от 1,0 до 14,0 Тл при температурах 4,2 и 77 К и от 1,5 до 14,0 Тл при нормальных условиях, пределы допускаемых относительных погрешностей Д_О за интервал между поверками составляют от 0,001 до 0,5 %;

меры магнитной индукции постоянного магнитного поля для диапазона измерений от 0,1 до 14,0 Тл при температурах 4,2 и 77 К и от 1,5 до 14,0 Тл при нормальных условиях, пределы допускаемых относительных погрешностей ДО за интервал между поверками составляют от 0,05 до 5 %;

тесламетры и измерительные преобразователи постоянного магнитного поля для диапазона измерений от 0,1 до 14,0 Тл при температурах 4,2 и 77 К и от 1,5 до 14,0 Тл при нормальных условиях, пределы допускаемых относительных погрешностей ДО за интервал между поверками составляют от 0,05 до 5 %;

меры магнитной индукции постоянного магнитного поля для диапазона измерений от 1,5 до 14,0 Тл, пределы допускаемых относительных погрешностей ДО за интервал между поверками составляют от 0,02 до 2 %.

• 4.2 В качестве средств измерений магнитной индукции импульсного магнитного поля используют:

тесламетры и измерительные преобразователи импульсного магнитного поля для диапазона измерений от 1,0-10^-2 до 1,4-Ю¹ Тл, диапазон длительностей фронта импульса по уровню 0,1-0,9 составляет от 0,1 до 1000 мс, пределы допускаемых относительных погрешностей Д_О за интервал между поверками составляют от 2 до 20 %;

тесламетры импульсного магнитного поля для диапазона измерений от 0,1 до 14,0 Тл, диапазон длительностей фронта импульса по уровню 0,1-0,9 составляет от 0,1 до 5 мс, пределы допускаемых относительных погрешностей ДО за интервал между поверками составляют от 0,5 до 5 %.

¹

Допускается применять поверочные установки, предназначенные только для поверки мер магнитной индукции постоянного поля, включающие ядерно-резонансный тесламетр.

²

в качестве компаратора рекомендуется применять ядерно-резонансный тесламетр имеющий диапазон от 0,1 до 1,0 Тл из состава эталона 2-го разряда.

³

В качестве компаратора рекомендуется применять тесламетр (индукционный или Холла) имеющий диапазон от 0,01 до 0,10 Тл из состава эталона 2-го разряда.
