МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

24 ноября 2021 г.

2635

Москва

Об утверждении типов средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

  • 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

(----------------------------------\

Руководитель

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

А.П.Шалаев

СВЕДЕНИЯ О СЕРТИФИКЛ1 Е ЭН

Сертификат; 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021




ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «24» ноября 2021 г. № 2635

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ-вод-ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правооблада

тель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Набор поверочный стационарный для средств измерений относительной влажности воздуха

СПН 3.2

Е

83834-21

№ 1 в составе: генератор влажного газа MODEL 4000SP, зав. № 16000403; камера влаги MODEL 4000EXP, зав. № 16001017; гигрометр точки росы 473-RP2/GEO Dew Point Mirror, зав. № 18-0817; гигрометр Rotronic модификации HygroPalm исполнения HP23-А, зав. № 61789610; зонд относительной влажности и температуры HC2-S, зав. № 2031386

Акционерное общество "ТЕСТРОН" (АО "Тестрон"), г.

Санкт-

Петербург

Акционерное

общество "ТЕСТРОН" (АО "Тестрон"), г.

Санкт-

Петербург

ОС

УБЖК.413 614.014 МП

1 год

Федеральное государственное бюджетное учреждение "Главная геофизическая обсерватория им. А.И. Воейкова" (ФГБУ "ГГО"), г.

Санкт-Петербург

ВосточноСибирский филиал ФГУП "ВНИИФТРИ" , г. Иркутск

12.04.2021

2.

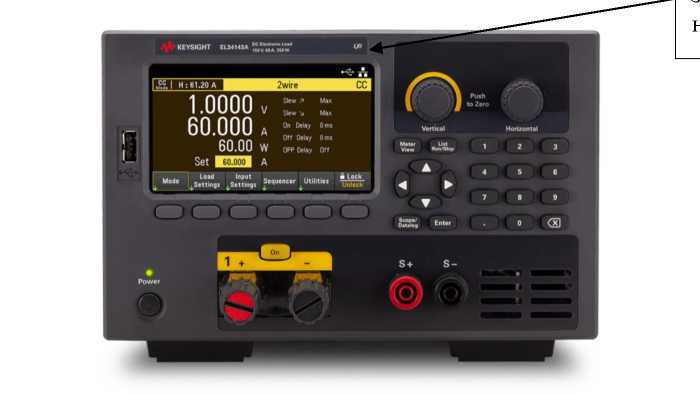

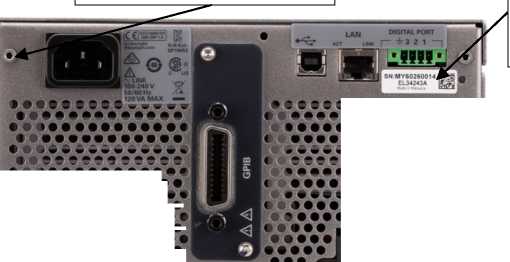

Нагрузки

EL34000

С

83835-21

EL34143A зав. №

Компания

Компания

ОС

651-21-026

2 года

Общество с

ФГУП

20.05.2021

электронные

A

MY60260224, EL34243A зав. № MY60260258

"Keysight

Technologies Malaysia Sdn.

Bhd.", Малайзия

"Keysight Technologies

Inc.", США

МП

ограниченной ответственностью "Кейсайт Текнолоджиз" (ООО "Кей-сайт Текно-лоджиз"), г. Москва

"ВНИИФТРИ" , Московская область, город Солнечногорск, рабочий поселок Мен-делеево

3.

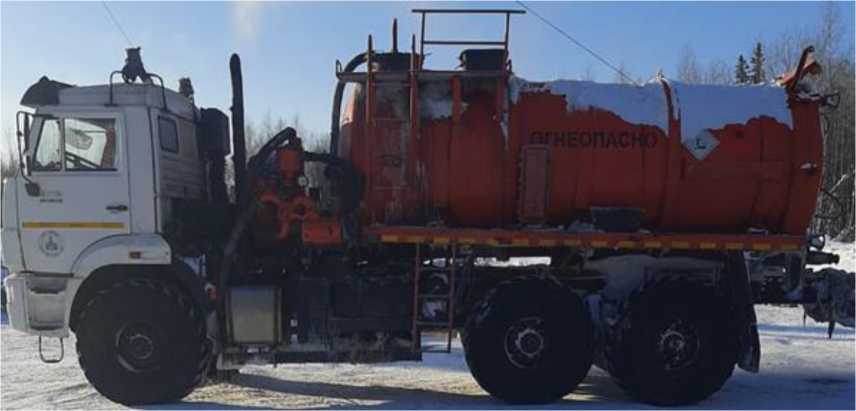

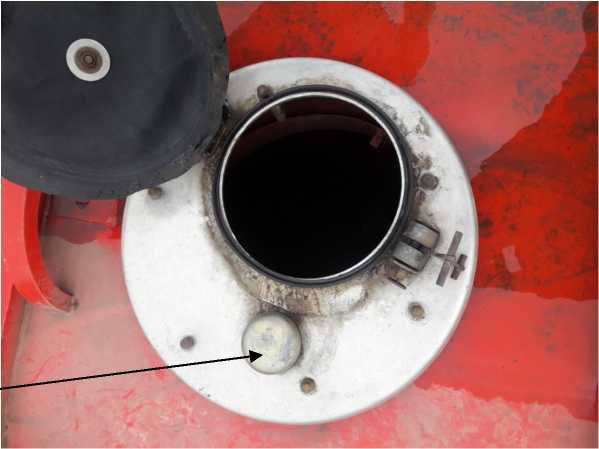

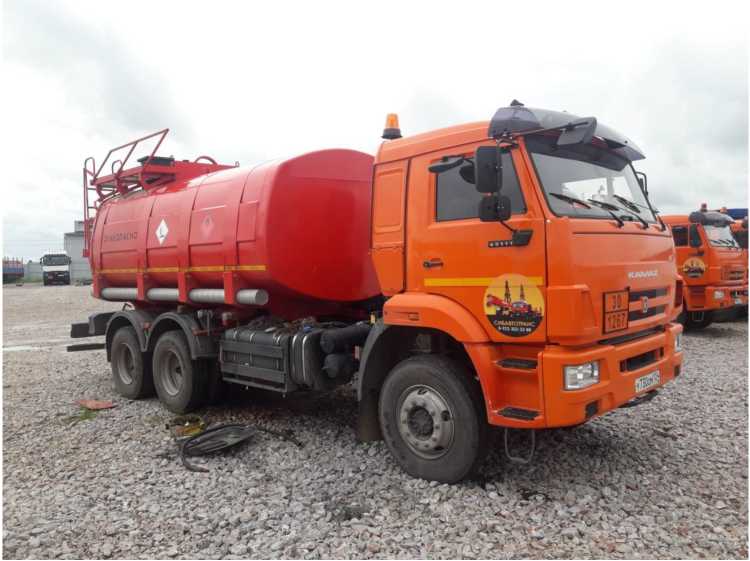

Автоцистерны

5675К1

АЦ-17

Е

83836-21

485, 486

Общество с ограниченной ответственностью "Научнотехнический центр "Тага-най-Авто" (ООО "НТЦ "Таганай-Авто"), Челябинская обл., г. Миасс

Общество с ограниченной ответственностью "Научнотехнический центр "Тага-най-Авто" (ООО "НТЦ "Таганай-

Авто"), Челябинская обл., г. Миасс

ОС

ГОСТ

8.600-2011

1 год

Общество с ограниченной ответственностью "СИ-БАВТО-ТРАНС" (ООО "СИБАВТО-ТРАНС"), г. Красноярск

ФБУ "Красноярский ЦСМ", г. Красноярск

30.07.2021

4.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Байкальская энергетическая компания" ТЭЦ-11 в части сальдо-перетоков электроэнергии

Обозначение отсутствует

Е

83837-21

005

Общество с ограниченной ответственностью "ИР-МЕТ" (ООО "ИРМЕТ"), г. Иркутск

Общество с ограниченной ответственностью "ИР-

МЕТ" (ООО "ИРМЕТ"), г.

Иркутск

ОС

МП 0092021

4 года

Общество с ограниченной ответственностью "ИРМЕТ" (ООО "ИР-МЕТ"), г. Иркутск

ООО "Метро-Сервис", г. Красноярск

17.07.2021

5.

Резервуар

РГСН-20

Е

83838-21

20016

Закрытое ак-

Закрытое ак-

ОС

МП 438-

5 лет

Закрытое ак-

ФБУ "Томский

19.08.2021

стальной горизонтальный наземный

(5+5+10)

ционерное общество "Ал-тайСпецИзде-лия" (ЗАО "АлтайСпе-цИзделия"), г.

Барнаул

ционерное общество "Ал-тайСпецИзде-лия" (ЗАО "АлтайСпе-цИзделия"), г.

Барнаул

2021

ционерное общество "Ал-тайСпецИзде-лия" (ЗАО "АлтайСпе-цИзделия"), г. Барнаул

ЦСМ", г.

Томск

6.

Автоцистерны

АКН

УЗСТ 6619С-

21

Е

83839-21

X8966193CK0DM7

173,

X8966193CK0DM7

172

Общество с ограниченной ответственностью "Уральский Завод Спецтехники" (ООО "УЗСТ"), Челябинская обл., г. Усть-

Катав

Общество с ограниченной ответственностью "Уральский Завод

Спецтехники" (ООО

"УЗСТ"), Челябинская обл., г. Усть-

Катав

ОС

ГОСТ

8.600-2011

1 год

Общество с ограниченной ответственностью "Югра Смарт Сервис" (ООО "ЮСС"), г. Сургут

ФГУП "ВНИИМС", г.

Москва

26.06.2021

7.

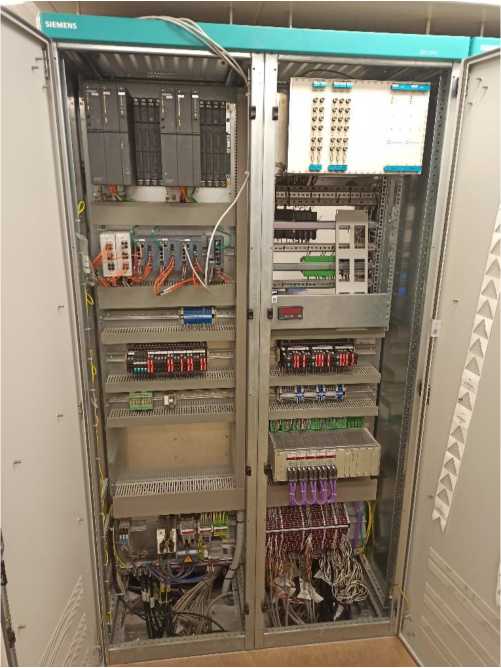

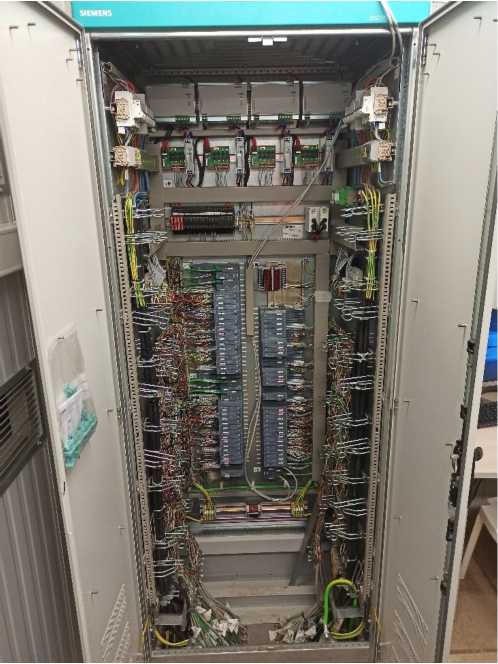

Система измерительно-управляющая в составе АСУ ТП Нижнекамской ПГУ ТЭС -ПТУ00, ГТУ01, ГТУ02

Обозначение отсутствует

Е

83840-21

001

Общество с ограниченной ответственностью "Сименс Технологии Газовых Турбин" (ООО "Сименс Технологии Газовых Турбин"), Ленинградская обл., Ломоносовский р-н, Южная часть промзоны Горелово

Общество с ограниченной ответственностью "Сименс Технологии Газовых Турбин" (ООО "Сименс Технологии Газовых Турбин"), Ленинградская обл., Ломоносовский р-н, Южная часть промзоны Горелово

ОС

МП 201019-2021

3 года

Общество с ограниченной ответственностью "Сименс Технологии Газовых Турбин" (ООО "Сименс Технологии Газовых Турбин"), Ленинградская обл., Ломоносовский р-н, Южная часть промзоны Горелово

ФГУП "ВНИИМС", г. Москва

13.08.2021

8.

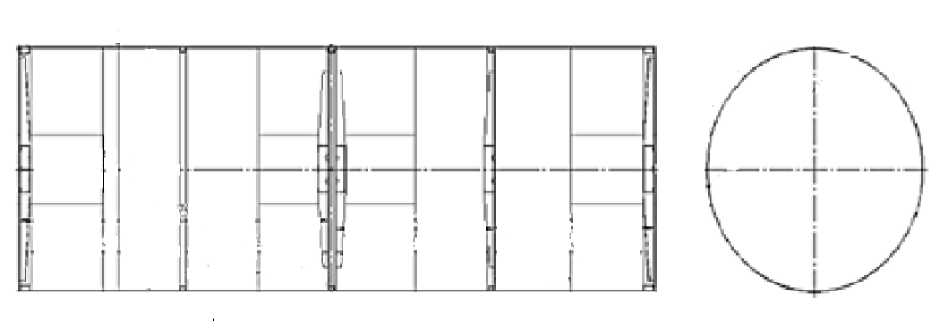

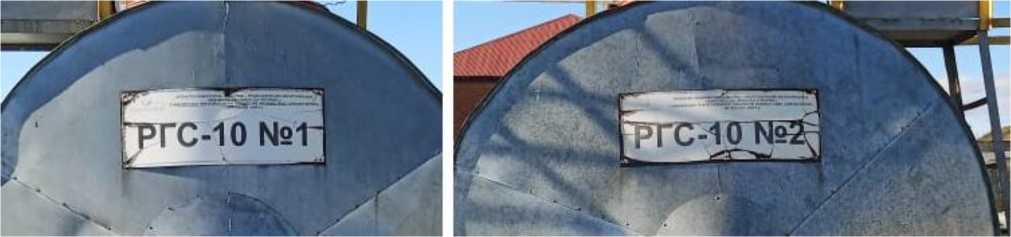

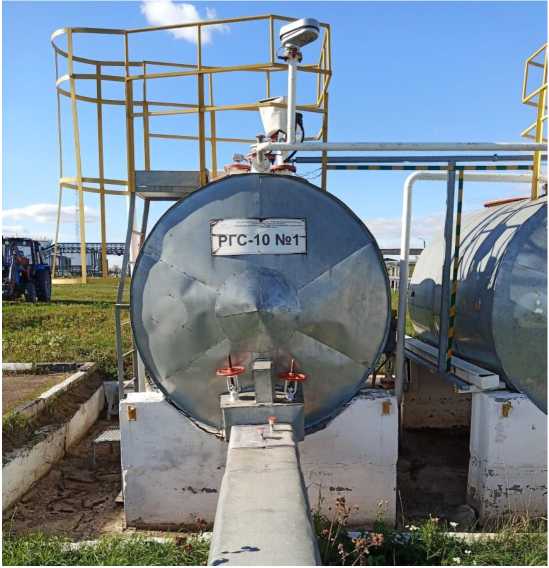

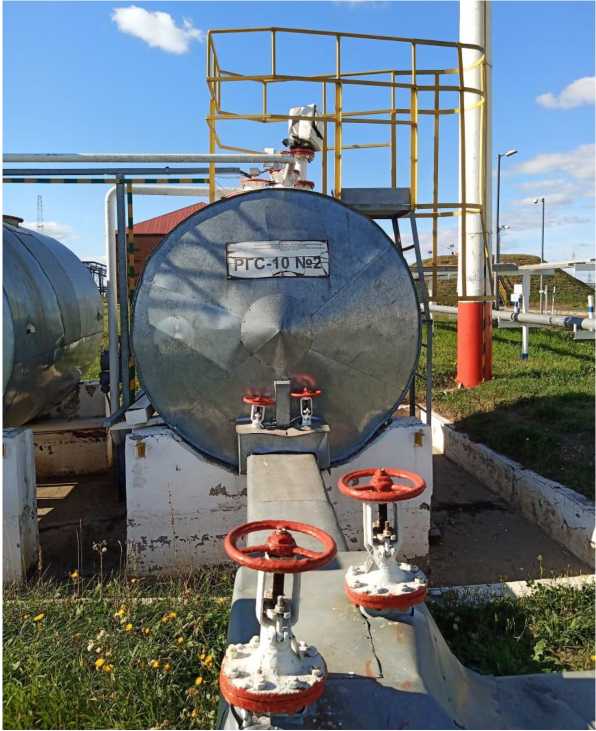

Резервуары стальные горизонтальные ци-линдриче-ские

РГС-10

Е

83841-21

1, 2

Открытое акционерное общество "Бо-лоховский завод сантехнических заготовок" (ОАО

Открытое акционерное общество "Бо-лоховский завод сантехнических заготовок" (ОАО

ОС

ГОСТ

8.346-2000

5 лет

Акционерное общество "Транснефть -Урал" (АО "Транснефть -Урал"), г. Уфа

ООО "Метро-КонТ", г. Казань

09.10.2020

"Бзстз"), Тульская обл., Киреевский р-н, п. Стахановский

"Бзстз"), Тульская обл., Киреевский р-н, п. Стахановский

9.

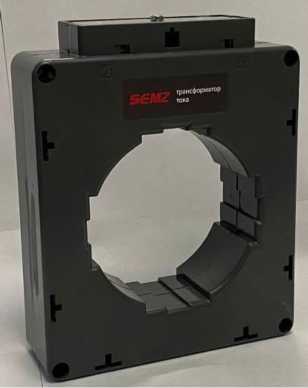

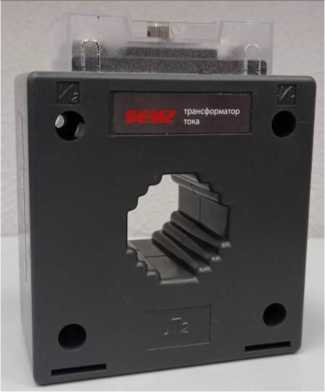

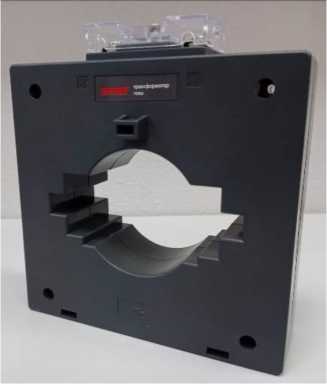

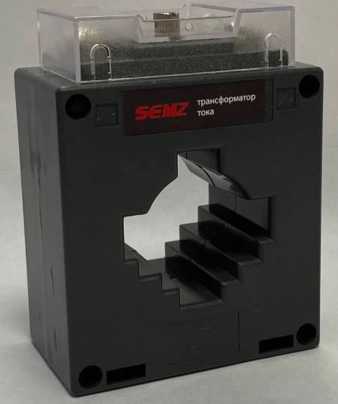

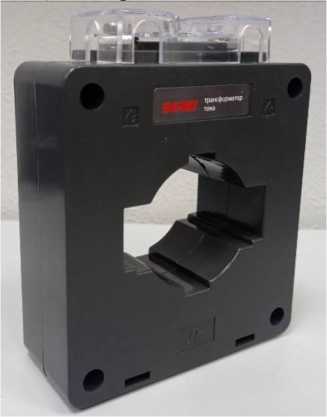

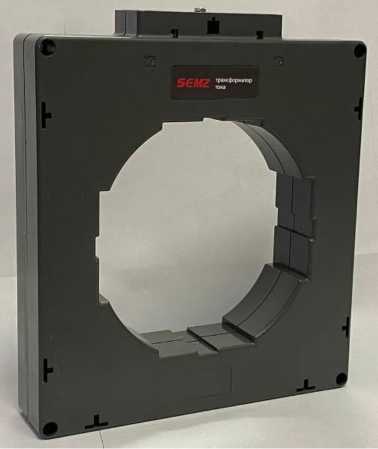

Трансформа

торы тока

ТТИ

С

83842-21

С00214, С00213,

С00215, С00216,

С00217, С00218,

С00219

Общество с ограниченной ответственностью "Сарапульский электромеханический завод" (ООО "СЭМЗ"), г. Сарапул, Удмуртская Республика

Общество с ограниченной ответственностью "Сарапульский электромеханический завод" (ООО "СЭМЗ"), г. Сарапул, Удмуртская Республика

ОС

ГОСТ

8.217-2003

16 лет

Общество с ограниченной ответственностью "Сарапульский элек-тромеханиче-ский завод" (ООО "СЭМЗ"), г. Сарапул, Удмуртская Республика

ООО "ИЦРМ",

г. Москва

16.04.2021

10.

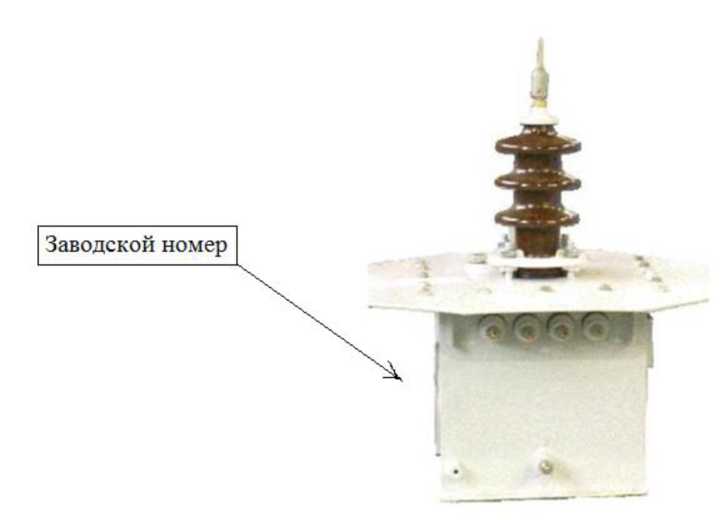

Трансформаторы напряжения

ЗНОМ-

15-63

Е

83843-21

ЗНОМ-15-63 заводские №№ 18251, 19018, 19020, 19536, 20208, 20211, 23388, 25218, 25219; ЗНОМ-15-63У4 заводские №№ 31297, 31703, 31704, 35413, 35424,37099

"Московский электрозавод им. В.В. Куйбышева", г. Москва

"Московский электрозавод им. В.В. Куйбышева", г. Москва

ОС

ГОСТ

8.216-2011

4 года

Филиал "Коми" публичного акционерного общества "Т Плюс" (Филиал "Коми" ПАО "Т Плюс"), г. Сыктывкар

ФБУ "Ростест-Москва", г. Москва

16.07.2021

11.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО

"Лента" ТК-

Обозначение отсутствует

Е

83844-21

063

Общество с ограниченной ответственностью "Лента" (ООО "Лента"), г. Санкт-Петербург

Общество с ограниченной ответственностью "Лента" (ООО "Лента"), г. Санкт-Петербург

ОС

МП ЭПР-

402-2021

4 года

Общество с ограниченной ответственностью "Автоматизация Комплект Учет Проект" (ООО "АКУП"), г. Москва

ООО "Энер-гоПромРе-сурс", Московская обл., г. Красногорск

26.08.2021

111

12.

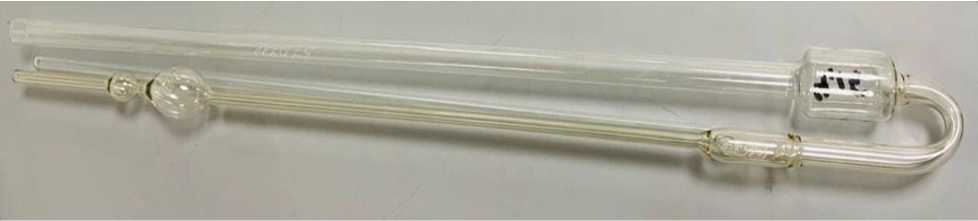

Вискозиметры стеклянные капиллярные эталонные

Обозначение отсутствует

Е

83845-21

921118, 850112,

760213, 150618, 981118, 700918, 861206, 030604, 931118, 870111, 951118, 780914, 961118, 010491, 941118, 1021118, 971118, 891118

Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева"), г. Санкт-Петербург

Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева"), г. Санкт-Петербург

ОС

МИ 36302021

4 года

Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе-Югре, ЯмалоНенецком автономном округе" (ФБУ "Тюменский ЦСМ"), г. Тюмень

ФГУП

"ВНИИМ им.

Д.И. Менделеева", г. Санкт-Петербург

20.08.2021

13.

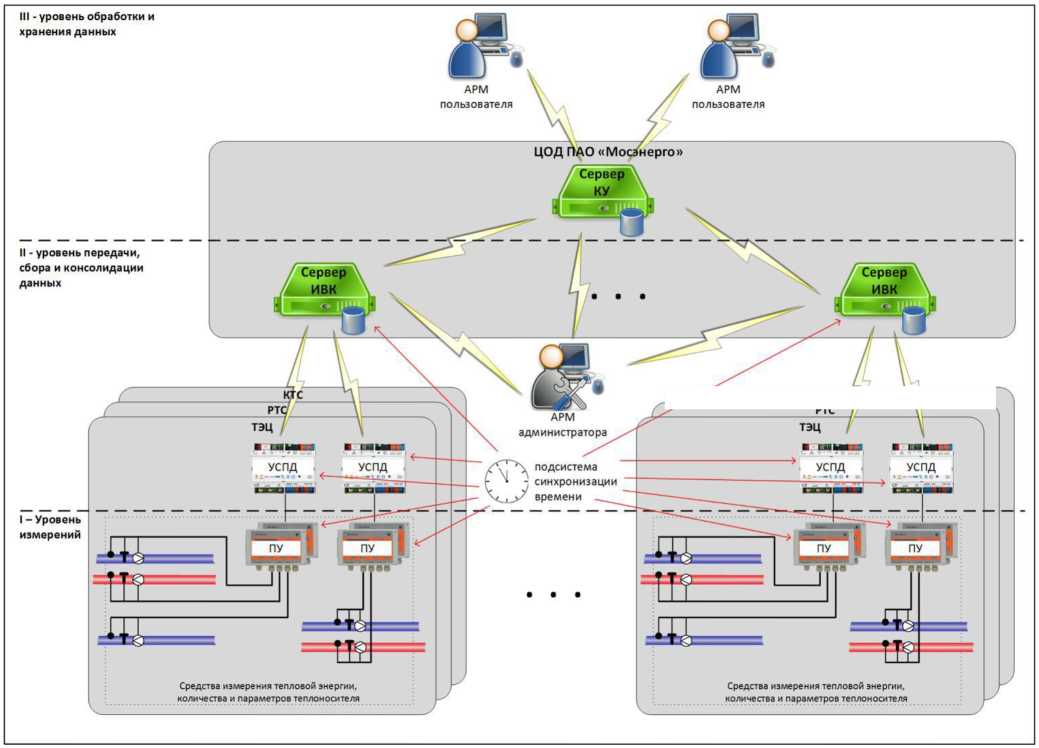

Система ав-томатизиро-ванная коммерческого учета тепловой энергии и теплоносителя ПАО "Мосэнерго" в части ТЭЦ-22 и котельных, входящих в состав филиала

Обозначение отсутствует

Е

83846-21

022

Публичное акционерное общество энергетики и электрификации "Мосэнерго" (ПАО

"Мосэнерго"), г. Москва

Публичное акционерное общество энергетики и электрификации "Мосэнерго" (ПАО "Мосэнерго"), г. Москва

ОС

40166302.2

89939190.0

12.МПИ.22

4 года

Общество с ограниченной ответственностью "ГЭХ Системы контроля" (ООО "ГЭХ Системы контроля"), г. Москва

ЗАО КИП

"МЦЭ", г.

Москва

24.09.2021

14.

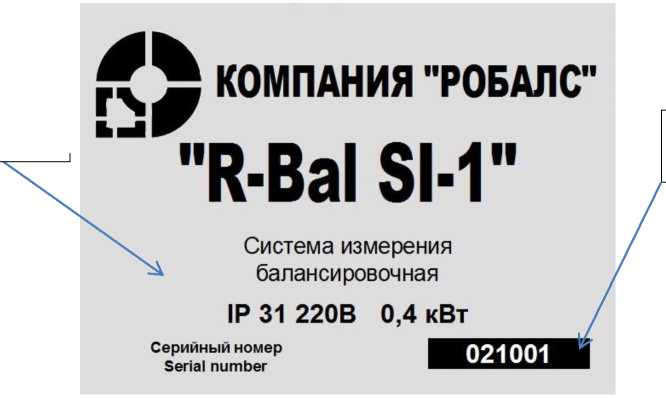

Системы измеритель-

"R-BAL

SI-1"

С

83847-21

021001

Общество с ограниченной

Общество с ограниченной

ОС

МП 204/3

17-2021

2 года

Общество с ограниченной

ФГУП "ВНИИМС", г.

09.09.2021

ные балансировочные

ответственностью "Производственная

Компания РО-

БАЛС" (ООО "ПК РО-БАЛС"), г.

Армавир, Краснодарский край

ответственностью "Производственная

Компания РО-

БАЛС" (ООО "ПК РО-БАЛС"), г.

Армавир, Краснодарский край

ответственностью "Производственная Компания РО-

БАЛС" (ООО

"ПК РО-

БАЛС"), г.

Армавир, Краснодарский край

Москва

15.

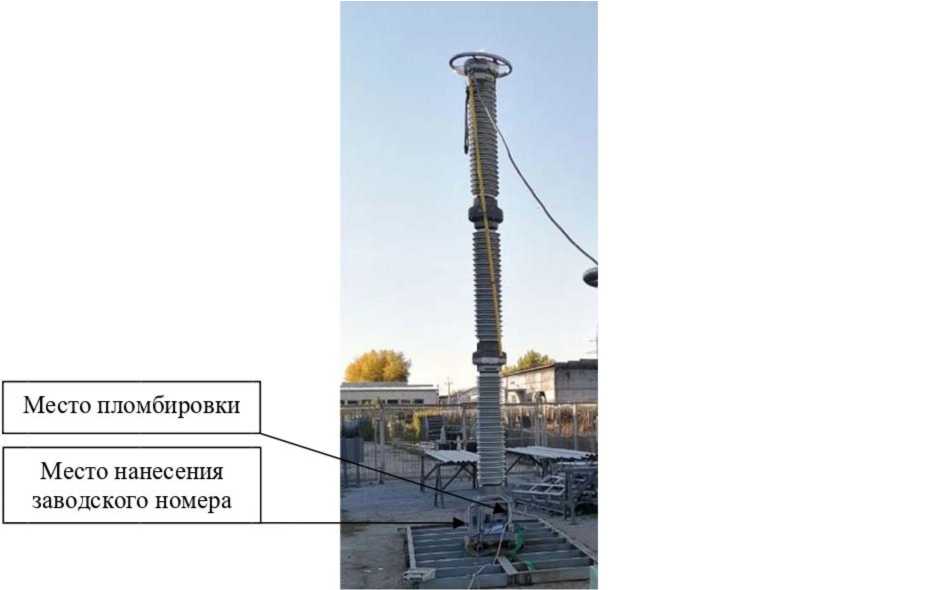

Трансформатор напряжения емкостный

TEMP

550

Е

83848-21

5139114-001

Фирма "Trench Limited Instrument Transformer Division", Канада

Фирма "Trench Limited Instrument Transformer Division", Канада

ОС

ГОСТ

8.216-2011

8 лет

Общество с ограниченной ответственностью "Энерготехника" (ООО "Энерготехника"), г. Пермь

ФБУ "Ростест-Москва", г. Москва

18.10.2021

16.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 500 кВ Ногинск № 504

Обозна

чение отсутствует

Е

83849-21

246

Общество с ограниченной ответственностью "Инженерный центр "ЭНЕРГОАУДИТ-КОНТРОЛЬ" (ООО "ИЦ ЭАК"), г.

Москва

Публичное акционерное общество "Федеральная сетевая компания Единой энергетической системы" (ПАО "ФСК ЕЭС"), г.

Москва

ОС

РТ-МП-

1041-500

2021

4 года

Общество с ограниченной ответственностью "Инженерный центр "ЭНЕРГОАУДИТ-КОНТРОЛЬ" (ООО "ИЦ ЭАК"), г. Москва

ФБУ "Ростест-Москва", г. Москва

08.10.2021

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» ноября 2021 г. № 2635

Лист № 1 Регистрационный № 83834-21 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Набор поверочный стационарный для средств измерений относительной влажности воздуха СПН 3.2

Назначение средства измерений

Набор поверочный стационарный для средств измерений относительной влажности воздуха СПН 3.2 (далее по тексту - СПН 3.2) предназначен для эталонных измерений относительной влажности воздуха при поверке и калибровке эталонных и рабочих средств измерений в метрологических службах Росгидромета.

Описание средства измерений

СПН 3.2 включают в себя следующие эталонные средства измерений и оборудование:

  • - генератор влажного газа MODEL 4000SP, производства GЕО Calibration Inc., США, обеспечивающий поверку и калибровку гигрометров относительной влажности и термогигрометров методом прямых измерений. Принцип действия генератора при воспроизведения задаваемых значений относительной влажности основан на методе смешения потоков осушенного и увлажнённого воздуха. Для определения относительной влажности, задаваемой генератором, используется контрольный конденсационный гигрометр 473-RP2/GEO Dew Point Mirror, первичный преобразователь которого помещается во встроенную рабочую камеру генератора. Первичные преобразователи поверяемых гигрометров и термогигрометров помещаются во встроенную рабочую камеру;

  • - камера влаги MODEL 4000EXP, предназначенная для размещения гигрометров, термогигрометров, логгеров больших размеров при их поверке и калибровке методом прямых измерений. Камера влаги включает в себя калибратор влажности MODEL 4000EXP, производства GЕО Calibration Inc., США. Принцип действия камеры влаги MODEL 4000EXP при воспроизведении задаваемых значений относительной влажности основан на методе смешения потоков осушенного и увлажнённого воздуха;

  • - гигрометр Rotronic модификации HygroPalm исполнения HP23 - А с зондом относительной влажности и температуры HC2-S, производства Rotronic Instruments Соф., ГР № 64196-2016 в Федеральном информационном фонде по обеспечению единства измерений, предназначенный для поверки СИ относительной влажности воздуха методом прямых измерений и методом непосредственного сличения.

При выполнении поверки (калибровки) СИ относительной влажности воздуха, составляющие элементы набора СПН 3.2 могут применяться только в комплекте.

Внешний вид составляющих элементов набора СПН 3.2 и место нанесения знака поверки показаны на рисунке 1.

Пломбирование СПН 3.2 от несанкционированного доступа не предусмотрено.

Заводские номера и буквенно-цифровые обозначения, однозначно идентифицирующие каждый экземпляр составляющих комплекта, указываются на табличках, на задних панелях их корпусов.

Приказ Росстандарта №2635 от 13.12.2021, https://oei-analitika.ru

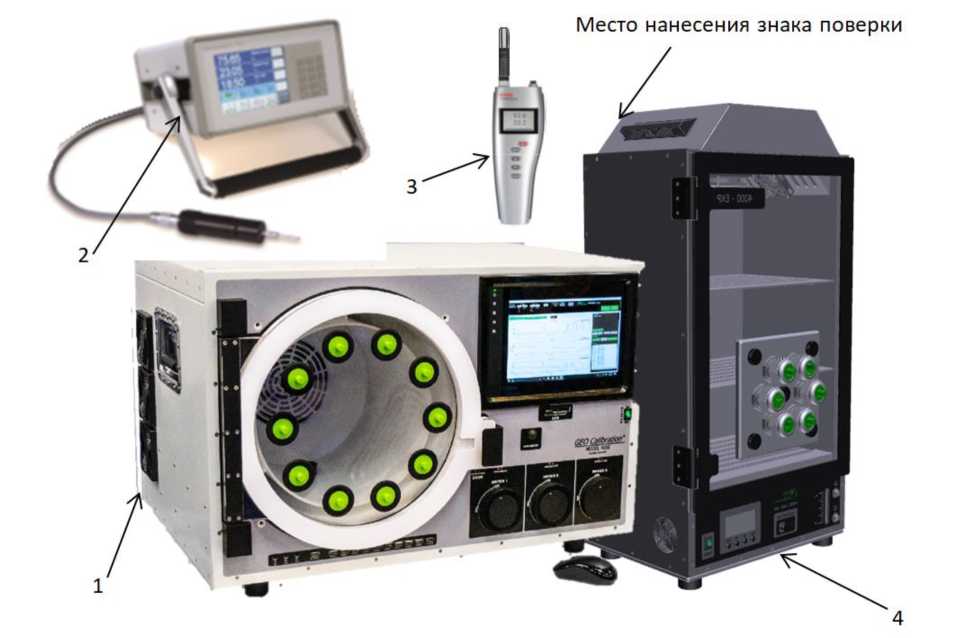

Рисунок 1 - Внешний вид и обозначение места нанесения знака поверки

1 - генератор влажного газа MODEL 4000SP, 2 - гигрометр 473- RP2/GEO Dew Point Mirror, 3 - гигрометр Rotronic модификации HygroPalm исполнения HP23 - А, 4 - камера влаги MODEL 4000EXP.

Программное обеспечение

В СПН 3.2 используются встроенные программные обеспечения (ПО). Внешнее программное обеспечение устанавливается на персональном компьютере пользователя СПН 3.2 для обработки результатов измерений. Встроенные ПО, предназначенные для управления работой входящих в состав СПН 3.2 СИ и оборудования, отображения режимов работы и результатов измерений и сохранения данных. Версии встроенных ПО отображаются на дисплеях элементов набора в меню настроек. Влияние программного обеспечения на метрологические характеристики СИ, входящих в состав СПН 3.2, учтено при их нормировании. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Конструкция СИ исключает возможность несанкционированного влияния на встроенное ПО СИ и измерительную информацию.

Идентификационные данные встроенных ПО СПН 3.2 приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

для генератора влажного газа MODEL 4000SP

для гигрометра

Rotronic HC2A-S

для камеры влаги MODEL 4000EXP

для гигрометра 473-RT2/GEO

Dew Point Mirror

Идентификационное наименование ПО

Humidity Mode l4000-1 53.Hex

HC2_V2.0.hex

M4000EXP-

2 11.Hex

DPM473R2

Номер версии

1_53

2.0

2.11

170106A

(идентификацион

ный номер) ПО

Цифровой идентификатор ПО

956CFFF5DF9

B77C390E8766

E2934FFE5

FB118FC8

801BECA4D66

1E7286E01301

B2063030D

N/A

Алгоритм вычисления контрольной суммы ПО

MD5

CRC32

MD5

N/A

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

генератор влажного газа MODEL 4000SP

в комплекте с гигрометром 473- RР2/GEO Dew Point Mirror:

Диапазон воспроизведения относительной влажности паровоздушной смеси, %

от 5 до 98

Номинальное значение воспроизводимой температуры паровоздушной смеси, °С

+ 23,0

Пределы допускаемой абсолютной погрешности воспроизводимой относительной влажности при температуре плюс 23 °С, %

± 0,3

Пределы допускаемой абсолютной погрешности при воспроизведении температуры, °С

±0,3

камера влаги MODEL 4000EXP:

Диапазон воспроизведения относительной влажности паровоздушной смеси, %

от 30 до 95

Диапазон воспроизведения температуры паровоздушной смеси, °С

от +20 до +25

Пределы допускаемой абсолютной погрешности воспроизводимой относительной влажности, %

±3

Пределы допускаемой абсолютной погрешности воспроизведения температуры паровоздушной смеси, °С

±0,3

Неравномерность относительной влажности по объему камеры влаги, %, не более

±1

Изменение относительной влажности в рабочем объеме камеры влаги в течение 0,5 ч, %, не более

±1

гигрометр Rotronic модификации HygroPalm исполнения HP23-A с зондом относительной влажности и температуры HC2-S*:

Диапазон измерений относительной влажности паровоздушной смеси, %

от 0 до 100

Диапазон измерений температуры паровоздушной смеси, °С

от -50 до +100

Пределы допускаемой основной абсолютной погрешности измерительного канала относительной влажности, %

±1

Пределы допускаемой основной абсолютной погрешности измерительного канала температуры, °С

±(0,1 +0,002t)**

* характеристики указаны в соответствии с приложением к свидетельству №62561 об утверждении типа средства измерений;

** где t - значение температуры по модулю.

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

СПН 3.2 в комплекте:

Площадь для размещения и эксплуатации СПН 3.2, м2, не менее

4

Номинальное напряжение сети электропитания переменного тока частотой 50 Гц, В

220

Потребляемая мощность, В^А, не более

1100

Условия эксплуатации: -температура воздуха, °С -относительная влажность воздуха, %, не более

от +15 до +25

80

Генератор влажного газа MODEL 4000SP:

Количество портов камеры, шт.

10

Номинальное значение напряжения питания переменного тока, В

220

Потребляемая мощность, В^А, не более

700

Масса, кг, не более

46

Габаритные размеры (длина х ширина х высота), мм, не более

770 х 650 х 500

Гигрометр 473-RP2/GEO Dew Point Mirror:

Номинальное значение напряжения питания переменного тока, В

220

Потребляемая мощность, В^А, не более

100

Масса, кг, не более

5

Габаритные размеры (длина х ширина х высота), мм, не более

310 х 290 х 180

Камера влаги MODEL 4000EXP:

Потребляемая мощность, В^А, не более

240

Габаритные размеры, (длина х ширина х высота), мм, не более

200 х 500 х 300

Масса, кг, не более

14

Гигрометр Rotronic модификации HygroPalm исполнения НР23-А

Габаритные размеры, (длина х ширина х высота), мм, не более

188 х 72 х 30

Масса, кг, не более

0,25

Зонд относительной влажности и температуры HC2-S:

Габаритные размеры, (длина х ширина х высота), мм, не более

83 х 15 х 15

Масса, кг, не более

0,1

Знак утверждения типа

наносится на лицевые панели корпусов генератора влажного газа MODEL 4000SP и камеры влаги MODEL 4000EXP методом аппликации и на титульные листы эксплуатационной документации типографским способом

Лист № 5

Всего листов 7

Лист № 6 Всего листов 7 Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Набор поверочный стационарный

для средств измерений относительной влажности воздуха СПН 3.2 в составе:

Генератор влажного газа MODEL 4000SP

1

Осушительный патрон (предварительно установлен)

1

Кабель питания;

1

USB кабель типа А-А

1

Шприц для заливки воды

1

Крышка камеры USB-накопитель содержащий:

  • - программное обеспечение GEO RH Automatic Ramp/Soak;

  • - драйверы для Windows

1

1

1

Камера влаги MODEL 4000EXP

1

Внешний осушительный патрон

1

Кабель питания

1

USB кабель типа А-А

1

Шприц для заливки воды

1

Крышка камеры

1

Гигрометр точки росы 473-RP2/GEO Dew Point Mirror

1

Гигрометр Rotronic модификации HygroPalm исполнения И₽23-А

1

Зонд относительной влажности и температуры HC2-S

1

«Набор поверочный стационарный для средств измерений относительной влажности воздуха СПН 3.2. Руководство по эксплуатации»

1

«ГСИ. Набор поверочный стационарный для средств измерений относительной влажности воздуха СПН 3.2. Методика поверки»

УБЖК.413614.014 МП

1

Свидетельство о первичной поверке СПН 3.2

1

Сведения о методиках (методах) измерений

Приведены в эксплуатационном документе «Набор поверочный стационарный для средств измерений относительной влажности воздуха СПН 3.2. Руководство по эксплуатации», разделы 5-8.

Нормативные документы

ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов»;

ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»

Изготовитель

Акционерное общество «ТЕСТРОН» (АО «Тестрон»),

ИНН 7802166998

Адрес: Российская Федерация, 196084, Санкт-Петербург, Люботинский пр., 8А

Тел.: (812) 380-6200, факс: (812) 380-6202

Е-mail: office@testron.ru

Web-сайт: www.testron.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (Восточно-Сибирский филиал), (Восточно-Сибирский филиал ФГУП «ВНИИФТРИ»)

ИНН 5044000102

Адрес: Российская Федерация, 664056, г. Иркутск, ул. Бородина, 57, ВосточноСибирский филиал ФГУП «ВНИИФТРИ»

Юридический адрес: Российская Федерация, 141570, Московская обл., город Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ, корпус 11

Тел.: (3952) 46-83-03, факс: (3952) 46-38-48

Е-mail: office@vniiftri-irk.ru

Web-сайт: www.vniiftri-irk.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г. Номер решения о прохождении процедуры подтверждения компетентности ПК1-2360 от 21.11.2018.

Приказ Росстандарта №2635 от 13.12.2021, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «24» ноября 2021 г. № 2635

Лист № 1 Регистрационный № 83835-21 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Нагрузки электронные EL34000A

Назначение средства измерений

Нагрузки электронные EL34000A (далее - нагрузки) предназначены для формирования сопротивления электрическому току и измерений напряжения и силы постоянного тока.

Описание средства измерений

Принцип действия нагрузок основан на формировании электрического сопротивления переменной величины, значение которого изменяется в соответствии с измеренными значениями напряжения и силы тока на входе нагрузки и выбранными режимами работы.

Нагрузки электронные EL34000A выпускаются в модификациях EL34143A и EL34243A.

Конструктивно нагрузки электронные EL34143A, EL34243A являются моноблочными приборами, с одним или двумя входами, продублированными также на задней панели.

Управление режимами работы нагрузок и входными диапазонами параметров осуществляется встроенным в базовый блок микропроцессором. Нагрузки могут функционировать в режимах стабилизации напряжения, стабилизации тока, стабилизации сопротивления и стабилизации мощности. Регулировка входных напряжения и силы тока осуществляется независимо друг от друга. В приборах реализована функция задержки включения/выключения входа. Конструкция нагрузок обеспечивает защиту от перегрузок и короткого замыкания на входе.

Модели нагрузок EL34143A, EL34243A отличаются друг от друга метрологическими характеристиками и количеством входных каналов. Модель EL34143A имеет один канал, а максимальная рассеиваемая мощность составляет 350 Вт. Модель EL34243A имеет два канала, а максимальная рассеиваемая мощность составляет 300 Вт на канал и 600 Вт при объединении каналов (при параллельном подключении каналов).

На передней панели нагрузок расположены дисплей, индикаторы, функциональные кнопки, входные клеммы, разъем USB, выключатель питания.

На задней панели нагрузок расположены входные клеммы, разъем сети питания, разъемы интерфейсов GPIB (опционально), USB, LAN, цифровой разъем.

Для предотвращения несанкционированного доступа к внутренним частям нагрузок один из винтов крепления корпуса пломбируется.

Самоклеящаяся этикетка с заводским (серийным) номером, однозначно идентифицирующим каждый экземпляр нагрузок размещена на задней панели.

Общий вид нагрузок с указанием места нанесения знака утверждения типа, места пломбировки от несанкционированного доступа, представлен на рисунке 1.

Место нанесения

Приказ Росстандарта №2635 от 13.12.2021, https://oei-analitika.ru
Приказ Росстандарта №2635 от 13.12.2021, https://oei-analitika.ru

а) Общий вид нагрузок электронных EL34143A, панель передняя

Место пломбировки

знака утвержде-

ия типа

Приказ Росстандарта №2635 от 13.12.2021, https://oei-analitika.ru

Самоклеящаяся

этикетка с заводским номером

• •• •• • •••

• ••••

Ch 1

о

I I

1

о

♦/- 240 VDC Max to rh   S

б) Общий вид нагрузок электронных EL34143A, панель задняя

Приказ Росстандарта №2635 от 13.12.2021, https://oei-analitika.ru

Место нанесения

знака утверждения типа

*—

pTaiH—Я

1.0000 V

60.000 А

60.00 w

Set | 60.000 | А

ft

1.0000 v

60.000 а

60.00 w

Set ВЕЯ А

Load       Input

4.     ' ^Settings ^Settings

Sequencer Utilities

4.          *■            ипюск

в) Общий вид нагрузок электронных EL34243A, панель передняя

Приказ Росстандарта №2635 от 13.12.2021, https://oei-analitika.ru

Место пломбировки

Приказ Росстандарта №2635 от 13.12.2021, https://oei-analitika.ru

•••••••••••а а а «а а а а а а а а а <

••••••••••••а ааааааааааааа ааааа^^—ааа а а а а а         а а

аааа ПИ. аа

. аа

О

1

1

о

Ch 2

Ch 1 .    +    -    . + -

Л +/- 240 VDC Max to rh   S

Приказ Росстандарта №2635 от 13.12.2021, https://oei-analitika.ru

Самоклеящаяся этикетка с заводским номером

г) Общий вид нагрузок электронных EL34243A, панель задняя

Рисунок 1 - Общий вид нагрузок электронных EL34143A, EL34243A, место нанесения знака утверждения типа, место пломбировки от несанкционированного доступа

Программное обеспечение

Программное обеспечение (ПО) предназначено для управления работой нагрузок. Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные (признаки) ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

EL30000 Firmware

Номер версии (идентификационный номер ПО)

Не ниже 0.8.5-1.0.6-17-74

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 2- Метрологические характеристики нагрузок

Наименование характеристики

Значение для моделей нагрузок

EL34143A           EL34243A

Режим стабилизации напряжения постоянного тока

Диапазон установки стабилизируемого значения напряжения постоянного тока, В

от 0,01 до 150

Пределы допускаемой абсолютной погрешности установки стабилизируемого значения напряжения, В

в диапазоне:

от 0,01 до 15,0 В включ.

св. 15,0 до 150 В включ.

±(0,0002-UCT+0,003) 1)1

±(0,0002^+0,015)

Режим стабилизации силы постоянного тока

Диапазон установки стабилизируемого значения силы постоянного тока, А

от 0,001 до 60

Пределы допускаемой абсолютной погрешности установки стабилизируемого значения силы постоянного тока, А, в диапазоне

  • - от 0,001 до 0,6 А включ.

  • - св. 0,6 до 6,0 А включ.

  • - св. 6,0 до 60 А включ.

±(0,0004-1ст+0,00013) 2)

±(0,0004-1ст+0,002)

±(0,0004-!ст+0,012)

Режим стабилизации мощности

Диапазон установки стабилизируемого значения мощности, Вт

от 0,02 до 350

от 0,02 до 300

Пределы допускаемой абсолютной погрешности установки стабилизируемого значения мощности, Вт,

в диапазоне

  • - от 0,01 до 8,0 Вт включ.

  • - св. 8,0 до 35 Вт включ.

  • - св. 35 до 350 Вт включ.

  • - от 0,01 до 7,0 Вт включ.

  • - св. 7,0 до 30 Вт включ.

  • - св. 30 до 300 Вт включ.

±(0,0006-Рсг+0,004) 3) ±(0,0006-Рсг+0,26)

±(0,0006-Рсг+1,6)

±(0,0006<Рсг+0,004)

±(0,0006<Рст+0,26)

±(0,0006-Рсг+1,6)

Измерения напряжения постоянного тока

Диапазон измерения напряжения постоянного тока, В

от 0,01 до 150

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В

в диапазоне от 0,01 до 15,0 В

в диапазоне от 15,0 до 150 В

±(0,0002^иизм+0,003)4)

±(0,0002^иизм+0,015)

Продолжение таблицы 2

Наименование характеристики

Значение для моделей нагрузок

EL34143A

EL34243A

Измерения силы постоянного тока

Диапазон измерения силы постоянного тока, А

от 0,001 до 60

Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, А

в диапазоне:

  • - от 0,001 до 0,6 А включ.

  • - св. 0,6 до 6,0 А включ.

  • - св. 6,0 до 60 А включ.

±(0,0004Тизм+0,00012) 5)

±(о,0004Тизм+0,0018)

±(о,0004Тизм+0,009б)

Измерения мощности

Диапазон измерения мощности, Вт

от 0,02 до 350

от 0,02 до 300

Пределы допускаемой абсолютной погрешности измерения мощности, Вт, в диапазоне:

  • - от 0,01 до 8,0 Вт включ.

  • - св. 8,0 до 35 Вт включ.

  • - св. 35 до 350 Вт включ.

  • - от 0,01 до 7,0 Вт включ.

  • - св. 7,0 до 30 Вт включ.

  • - св. 30 до 300 Вт включ.

±(0,0006<Ризм+0,003)6)

±(0,0006 Тизм+0,26)

±(0,0006-РИЗм+1,5)

±(0,0006-РИЗм+0,003)

±(0,0006-Ризм+0,26)

±(0,0006<Ризм+1,5)

  • (1) Ur - стабилизированное значение напряжения, В;

  • (2) 1Ст - стабилизированное значение силы тока, А;

  • (3) Рст - стабилизированное значение мощности, Вт;

  • (4) иизм - измеренное значение напряжения, В;

  • (5) 1изм - измеренное значение силы тока, А;

  • (6) Ризм - измеренное значение мощности, Вт.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: - напряжение переменного тока, В

от 100 до 240

- частота переменного тока, Гц

от 49 до 51

Условия эксплуатации:

- температура окружающего воздуха, °С

от +15 до +35

- относительная влажность окружающего воздуха, %

от 30 до 80

Габаритные размеры, мм, не более:

- высота

145

- ширина

216

- длина

477

Масса, кг, не более

- нагрузок электронных EL34143A

6,5

- нагрузок электронных EL34243A

8,42

Знак утверждения типа

наносится на лицевую панель нагрузок в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 4- Комплектность нагрузок

Наименование

Обозначение

Количество

1 Нагрузка электронная

EL34143A или EL34243A

1 шт.

2 Руководство по эксплуатации

1 экз.

3 Методика поверки

651-21-026 МП

1 экз.

4 Кабель питания

1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 2 документа «Нагрузки электронные EL34000A. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к нагрузкам электронным EL34000A

Приказ Росстандарта № 2091 от 01.10.2018 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»

ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»

Стандарт предприятия «Единые технические и метрологические требования на нагрузки электронные EL34000A»

Изготовитель

Компания «Keysight Technologies Malaysia Sdn. Bhd.», Малайзия

Адрес: Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang, Malaysia

Телефон (факс): + 1800-888 848; +1800-801 664

Web-сайт: http://www.keysight.com

E-mail: tm_ap@keysight.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).

Адрес: 141570, Московская область, Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ВНИИФТРИ

Телефон (факс): (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018 в реестре Росаккредитации

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» ноября 2021 г. № 2635

Лист № 1 Регистрационный № 83836-21 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Автоцистерны 5675К1 АЦ-17

Назначение средства измерений

Автоцистерны 5675К1 АЦ-17 (далее по тексту - автоцистерны) предназначены для измерений объема, транспортирования и заправки светлыми нефтепродуктами плотностью не более 0,83 т/м3 автомобилей, различных механизмов и машин, с учетом разрешенной нагрузки на оси.

Описание средства измерения

Автоцистерны являются транспортной мерой полной вместимости. Принцип действия автоцистерн основан на заполнении её нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком.

Цистерна выполнена в виде горизонтального резервуара. Цистерна состоит из одной секций с отстойником и воздухоотводящими трубками, горловиной с дыхательным клапаном.

С помощью оборудования автоцистерны можно выполнить следующие операции:

  • - наполнение цистерны сторонним насосом;

  • - наполнение цистерны верхним способом;

  • - опорожнение цистерны самотеком.

Цистерна выполнена в виде горизонтального резервуара, имеющего в поперечном сечении форму «трапеция» или «чемодан». Корпус цистерны изготовлен из листовой стали и усилен внутри шпангоутами и волнорезом. В верхней части цистерны приварена горловина, в нижней части - отстойник, опоры, фланцы для подсоединения коммуникации. Для исключения образования воздушных полостей при наполнении цистерны топливом вдоль верхней образующей цистерны установлены воздухоотводящие трубки, концы которой выведены в горловину выше мерного угольника.

Горловина цистерны закрывается крышкой, уплотняемой прокладкой. Крышка горловины оборудована заливным люком, дыхательным клапаном для сообщения внутренней полости с окружающей атмосферой и смотровым окном. На горловине с внутренней стороны закреплен мерный угольник. При наполнении цистерны поверхность топлива должна совпадать с верхней плоскостью мерного угольника.

Отстойник сферической формы, в нижней части его закреплен трубопровод для слива отстоя. Таблички с заводскими номерами прикреплены с помощью заклепывания и расположены сбоку цистерны, заводские номера выбиты ударно-точечным способом.

Опоры служат для крепления цистерны к шасси. Опоры цистерны крепятся к металлическим ложементам, которые в свою очередь, крепятся к лонжеронам рамы шасси автомобиля стремянками. Для предохранения от смятия под опорами в ложементах расположены металлические стойки и ребра. Под опоры устанавливаются резиновые амортизаторы.

На боковых поверхностях и сзади цистерн имеются надписи «Огнеопасно» и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

Общий вид автоцистерн представлен на рисунке 1, место нанесения знака поверки на рисунке 2.

Приказ Росстандарта №2635 от 13.12.2021, https://oei-analitika.ru

Рисунок 1 - Общий вид автоцистерны 5675К1 АЦ-17.

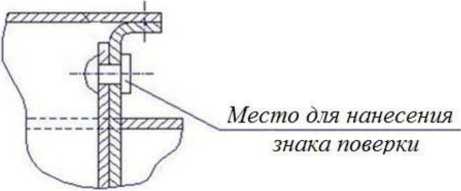

Место нанесения знака поверки

Приказ Росстандарта №2635 от 13.12.2021, https://oei-analitika.ru

Рисунок 2 - Место нанесения знака поверки

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики

Значение

Номинальная вместимость, дм3

17000

Пределы допускаемой относительной погрешности измерений, %

±0,40

Количество секций, шт.

1

Масса снаряженной автоцистерны, кг, не более

10865

Полная масса автоцистерны, кг, не более

25050

Время слива из цистерны, мин, не более: -самотеком

55

Распределение нагрузки автоцистерны полной массы, кг, не более: -через шины передних колес -через шины задней тележки

6 100

18 950

Остаток жидкости в цистерне после слива на горизонтальной площадке, % от номинальной вместимости, не более

0,1

Габаритные размеры, мм, не более

9000x2500x3700

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность при температуре 20 °С, %

от - 40 до +50

не более 80

Знак утверждения типа

наносится на титульный лист формуляра типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средств измерений

Наименование

Обозначение

Количество

Автоцистерны (заводские номера № 485, 486)

5675К1 АЦ-17

2 шт.

Руководство по эксплуатации

-

1 экз.

Формуляр

-

2 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Использование» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к автоцистернам 5675К1 АЦ-17

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Изготовитель

Общество с ограниченной ответственностью «Научно-технический центр «Таганай-Авто» (ООО «НТЦ «Таганай-Авто»)

ИНН: 7415044199

Адрес: 456313, Челябинская обл., г. Миасс, Тургоякское шоссе, 13

Телефон: 8 (3513) 54-33-00, 54-33-38

Web-сайт: www.tgauto.ru

E-mail: taganaiavto@mail.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Красноярском крае, Республике Хакасия и Республике Тыва (ФБУ «Красноярский «ЦСМ»)

660064, г. Красноярск, ул. Академика Вавилова, 1А

Телефон (391) 236-30-80

Факс (391) 236-12-94

Web-сайт: www.krascsm.ru

Е-mail: csm@krascsm.ru

Аттестат аккредитации ФБУ «Красноярский «ЦСМ» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311536 выдан 26 февраля 2016 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» ноября 2021 г. № 2635

Лист № 1 Регистрационный № 83837-21 Всего листов 20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Байкальская энергетическая компания» ТЭЦ-11 в части сальдо-перетоков электроэнергии

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «Байкальская энергетическая компания» ТЭЦ-11 в части сальдо-перетоков электроэнергии (далее по тексту - АИИС КУЭ) предназначена для измерения активной и реактивной электроэнергии (мощности), сбора, обработки, хранения, отображения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ, представляет собой многофункциональную трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

первый уровень - измерительно-информационные комплексы (ИИК), включающие трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счётчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

второй уровень - информационно-вычислительные комплексы электроустановки (ИВКЭ), включающие устройства сбора и передачи данных (УСПД) серии RTU-327 и каналообразующую аппаратуру;

третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и баз данных (сервер сбора и БД) с программным обеспечением «АльфаЦЕНТР», систему обеспечения единого времени (СОЕВ), функционирующую на всех уровнях иерархии на базе устройств синхронизации системного времени (УССВ), автоматизированные рабочие места персонала (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на измерительные входы электронного счетчика электроэнергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности. Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин. Средние значения активной (реактивной) электрической мощности вычисляются как средние значения мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал со счетчиков по проводным линиям связи с интерфейсом RS-485 поступает на входы соответствующего УСПД, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, накопление, хранение и передача полученных данных на сервер сбора и БД. Для резервирования канала связи между ИИК и ИВКЭ предусмотрены резервные жилы в кабеле интерфейса RS-422/485. Сопряжение УСПД с корпоративной информационно-вычислительной сетью (КИВС) ООО «БЭК» и затем с ИВК осуществляется посредством линий связи ООО «Иркутскэнергосвязь», образуя основной канал передачи данных (GSM модем по GPRS). Резервный канал связи образован посредством коммутируемого соединения (GSM модем).

На верхнем уровне системы (ИВК) выполняется формирование и хранение поступающей информации, оформление отчетных документов. По запросу измерительная информация поступает на АРМы, где предусмотрены автоматизированный и оперативный режимы работы и выполняется оформление справочных и отчетных документов.

АИИС КУЭ осуществляет обмен и передачу полученной информации в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ), розничного рынка электроэнергии (РРЭ), АО «СО ЕЭС» через каналы связи в виде xml-файлов форматов, установленных в соответствии с приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности. Передача макетов в АО «АТС» осуществляется с учетом полученных данных по точкам измерений, входящим в настоящую систему и в АИИС КУЭ смежных субъектов, с использованием электронной цифровой подписи (ЭЦП) субъекта ОРЭМ.

АИИС КУЭ оснащена СОЕВ, функционирующей на всех уровнях, которая выполняет задачу синхронизации времени АИИС КУЭ со шкалой единого координированного времени UTC(SU) с помощью приема сигналов ГЛОНАСС/GPS устройством синхронизации системного времени (УССВ) на базе УССВ-2 (Регистрационный номер в Федеральном информационном фонде 54074-13), имеющего погрешность синхронизации со шкалой координированного времени не более ±1 мкс. ИВК каждый час сличает и синхронизирует свою шкалу времени со шкалой УССВ, время задержки сигнала составляет менее 150 мс. Корректировка внутренних часов УСПД осуществляется от УССВ-2, коррекция происходит в случае расхождения часов более 1 с при сличении каждые 30 мин. Внутренние часы счетчиков электрической энергии сличаются и, при необходимости, синхронизируются с часами УСПД не реже, чем раз в 30 минут. Коррекция выполняется принудительно со стороны УСПД при расхождении более 1 с и реализуется программным модулем заводского ПО в счетчике.

Факты коррекции внутренних часов с фиксацией даты и времени до и после коррекции часов счетчика, УСПД и сервера сбора и БД отражаются в соответствующих журналах событий.

Знак поверки наносится на свидетельство о поверке или в эксплуатационную документацию.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО приведена в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

«АльфаЦЕНТР»

Номер версии (идентификационный номер) ПО

не ниже 12.01

Цифровой идентификатор ПО

3е736в7f380863f44cc8e6f7bd211c54

Алгоритм вычисления контрольной суммы исполняемого кода

MD5

Наименование программного модуля ПО

ac metrology.dll

Метрологические и технические характеристики

Перечень и характеристики основных средств измерений, входящих в состав ИК АИИС КУЭ, с указанием непосредственно измеряемой величины, наименования присоединения, типов и классов точности средств измерений, представлены в таблице 2-3. Таблица 2 - Перечень и характеристики основных средств измерений, входящих в состав ИК

АИИС КУЭ

Номер ик

Наименование объекта

Измерительные компоненты

ТТ

ТН

Счётчик

УСПД, УССВ

1

2

3

4

5

6

1

Иркутская ТЭЦ-11 ТГ-1

ТПШФ-20

КТ 0,5 КТТ= 4000/5 Рег. № 519-50

ЗНОЛ.06

КТ 0,5       А

Ктн = 6000^3/100^3

Рег. № 3344-04

АЛЬФА

1802RALX-P4GB-DW-4

КТ 0,2S (А)/0,5 (R)

Рег. № 31857-11

RTU-327-

E1-B08-M08 Рег. № 41907-09

УССВ-2 Рег. № 54074-13

2

Иркутская ТЭЦ-11 ТГ-2

ТПШФ-20

КТ 0,5 КТТ= 4000/5 Рег. № 519-50

ЗНОЛ.06

КТ 0,5

Ктн = 6000^3/100^3 Рег. № 3344-04

АЛЬФА А1802RALX-P4GB-DW-4 КТ 0,2S (А)/0,5 (R) Рег. № 31857-11

3

Иркутская ТЭЦ-11 ТГ-3

ТШВ-15

КТ 0,5 КТТ= 8000/5 Рег. № 1836-63

ЗНОЛ.06

КТ 0,5

Ктн = 6000^3/100^3 Рег. № 3344-04

АЛЬФА А1802RALX-P4GB-DW-4 КТ 0,2S (А)/0,5 (R) Рег. № 31857-11

4

Иркутская ТЭЦ-11 ТГ-4

ТШВ-15

КТ 0,5 КТТ= 8000/5 Рег. № 1836-63

GSES 12D

КТ 0,5

Ктн = 6300^3/100^3

Рег. № 48526-11

АЛЬФА А1802RALX-P4GB-DW-4 КТ 0,2S (А)/0,5 (R) Рег. № 31857-11

5

Иркутская ТЭЦ-11 ТГ-5

ТШВ-15

КТ 0,5 КТТ= 8000/5 Рег. № 1836-63

ЗНОЛ.06

КТ 0,5

Ктн = 6000^3/100^3 Рег. № 3344-04

АЛЬФА А1802RALX-P4GB-DW-4 КТ 0,2S (А)/0,5 (R) Рег. № 31857-11

6

Иркутская ТЭЦ-11 ТГ-6

ТШВ-20

КТ 0,5 КТТ= 8000/5 Рег. № 1837-63

ЗНОЛ.06

КТ 0,5

Ктн = 6000^3/100^3 Рег. № 3344-04

АЛЬФА А1802RALX-P4GB-DW-4

КТ 0,2S (А)/0,5 (R)

Рег. № 31857-11

1

2

3

4

5

6

7

Иркутская ТЭЦ-11 ТГ-7

ТШЛ-20

КТ 0,5 КТТ= 8000/5

Рег. № 1837-63

ЗНОЛ.06

КТ 0,5

Ктн = 6000^3/100^3

Рег. № 3344-04

АЛЬФА A2R-4AL-C25-T+ Кт 0,5S (А)/1,0 (R) Рег. № 14555-02

8

Иркутская ТЭЦ-11 ТГ-8

ТШЛ-20

КТ 0,5 КТТ= 8000/5

Рег. № 1837-63

GEF-12

КТ 0,5

Ктн = 10000^3/100^3

Рег. № 28403-09

АЛЬФА

A1802RALX-

P4GB-DW-4

Кт 0,2S (А)/0,5 (R)

Рег. № 31857-11

9

Иркутская ТЭЦ-11 ОРУ-220 кВ

ВЛ 220 кВ Иркутская -Черемхово № 1 с отпайкой на Иркутскую ТЭЦ-11 (ВЛ-215)

ВСТ

КТ 0,2S КТТ= 800/5

№21015661

Рег. № 17869-10

нАМИ-220 УХЛ1 КТ 0,2 Ктн= 220000^3/100^3

Рег. № 20344-05

АЛЬФА

А1802RALX-

P4GB-DW-4

Кт 0,2S (А)/0,5 (R)

Рег. № 31857-11

10

Иркутская

ТЭЦ-11

ОРУ-220 кВ

ВЛ 220 кВ

Иркутская -

Черемхово № 2 с отпайками (ВЛ-216)

ВСТ

КТ 0,2S

КТТ= 800/5

Рег. № 17869-10

нАМИ-220 УХЛ1 Кт 0,2

Ктн= 220000^3/100^3

Рег. № 20344-05

АЛЬФА

А1805RALX-

P4GB-DW-4

Кт 0,5S (А)/1,0 (R) Рег. № 31857-11

RTU-327-

E1-B08-

M08 Рег. №

41907-09

УССВ-2

Рег. №

54074-13

11

Иркутская

ТЭЦ-11

ОРУ-110 кВ, яч.8, ВЛ 110 кВ Иркутская

ТЭЦ 11 -Белореченская (ВЛ 110 кВ

ТЭЦ-11 -Белореченская)

ТВ-110

КТ 0,5

КТТ= 600/5

Рег. № 29255-07

нАМИ-110 УХЛ1

Кт 0,5

Ктн= 110000^3/100^3

Рег. № 24218-03 ЗнГ-110

Кт 0,5

Ктн= 110000^3/100^3

Рег. № 41794-09

АЛЬФА

А1805RALX-

P4GB-DW-4

Кт 0,5S (А)/1,0 (R)

Рег. № 31857-11

12

Иркутская

ТЭЦ-11 ОРУ-110 кВ, яч.5, ВЛ 110 кВ Иркутская ТЭЦ-11 - Мальта (ВЛ 110 кВ ТЭЦ-11 -Мальта)

ТВ-110

КТ 0,5

КТТ= 600/5

Рег. № 2925507

нАМИ-110 УХЛ1

Кт 0,5

Ктн= 110000^3/100^3

Рег. № 24218-03 ЗнГ-110

Кт 0,5

Ктн= 110000^3/100^3

Рег. № 41794-09

АЛЬФА

А1805RALX-

P4GB-DW-4

Кт 0,5S (А)/1,0 (R)

Рег. № 31857-11

1

2

3

4

5

6

13

Иркутская

ТЭЦ-11 ОРУ-110 кВ, яч.19, ВЛ 110 кВ Иркутская ТЭЦ 11 -Вокзальная (ВЛ 110 кВ

ТЭЦ-11 -Вокзальная)

ТВ-110

КТ 0,5

КТТ= 600/5

Рег. № 2925507

НАМИ-110 УХЛ1 КТ 0,5

КТН =

110000^3/100^3

Рег. № 24218-03

ЗНГ-110

КТ 0,5

КТН =

110000^3/100^3

Рег. № 41794-09

АЛЬФА

A1805RALX-

P4GB-DW-4

КТ 0,5S (А)/1,0 (R) Рег. № 31857-11

RTU-327-

E1-B08-

M08 Рег. № 41907-09

УССВ-2

Рег. №

54074-13

14

Иркутская ТЭЦ-11

ОРУ-110 кВ, яч.18,

ВЛ 110 кВ

Иркутская ТЭЦ-11 - Усолье-Сибирское (ВЛ 110 кВ ТЭЦ-11 -

Усольская)

ТВ-110

КТ 0,5

КТТ= 600/5

Рег. № 2925507

АЛЬФА

A1805RALX-

P4GB-DW-4

КТ 0,5S (А)/1,0 (R) Рег. № 31857-11

15

Иркутская

ТЭЦ-11

ВЛ 110 кВ

Иркутская ТЭЦ-11-Карбид А

SB 0,8

КТ 0,2S

КТТ= 750/5

Рег. № 20951

06

АЛЬФА A1805RALX-P4GB-DW-4

КТ 0,5S (А)/1,0 (R)

Рег. № 31857-11

16

Иркутская

ТЭЦ-11

ВЛ 110 кВ

Иркутская ТЭЦ-11-Карбид Б

SB 0,8

КТ 0,2S

КТТ= 750/5

Рег. № 20951

06

АЛЬФА

A1805RALX-P4GB-DW-4

КТ 0,5S (А)/1,0 (R)

Рег. № 31857-11

17

Иркутская ТЭЦ-11 ОРУ-110 кВ, яч.16,

ВЛ 110 кВ

Иркутская

ТЭЦ 11 - Химпром А

(ВЛ 110 кВ ТЭЦ-11 -Химпром А)

SB 0,8

КТ 0,2S

КТТ= 750/5

Рег. № 20951

06

АЛЬФА

A1805RALX-

P4GB-DW-4

КТ 0,5S (А)/1,0 (R)

Рег. № 31857-11

18

Иркутская

ТЭЦ-11

ОРУ-110 кВ, яч.17, ВЛ 110 кВ

Иркутская ТЭЦ 11 - Химпром Б (ВЛ 110 кВ ТЭЦ-11 - Химпром Б)

SB 0,8

КТ 0,2S

КТТ= 750/5

Рег. № 20951

06

АЛЬФА

A1805RALX-

P4GB-DW-4

КТ 0,5S (А)/1,0 (R)

Рег. № 31857-11

1

2

3

4

5

6

19

Иркутская ТЭЦ-11

ОРУ-110 кВ, яч.14,

ОВ-110 кВ

ТФЗМ-150Б-1У1 КТ 0,5

КТТ= 1000/5 Рег. № 5313-76

НАМИ-110 УХЛ1

КТ 0,5

Ктн = 110000^3/100^3 Рег. № 24218-03

ЗнГ-110 КТ 0,5

Ктн = 110000^3/100^3

Рег. № 41794-09

АЛЬФА

A1805RALX-

P4GB-DW-4

Кт 0,5S (A)/1,0 (R)

Рег. № 31857-11

20

Иркутская ТЭЦ-11

ОРУ-35 кВ, яч.3 КЛ 35 кВ в сторону ООО

Руссоль

ТОЛ-СЭЩ-35

КТ 0,5S

КТТ= 300/5 Рег. № 47124-11

GEF 40,5

КТ 0,5

Ктн = 35000/^3/100/^3 Рег. № 30373-05 ЗнОМ-35-54 Кт 0,5

Ктн = 35000/^3/100/^3

Рег. № 912-54

АЛЬФА

A1805RALX-

P4GB-DW-3

Кт 0,5S (А)/1,0 (R)

Рег. № 31857-11

21

Иркутская

ТЭЦ-11

ОРУ-35кВ, яч.4, КЛ 35 кВ в сторону ЗСМ

ТОЛ 35

КТ 0,5S

КТТ= 300/5

Рег. № 2125603

ЗНОМ-35-54 Кт 0,5

Ктн = 35000/^3/100/^3

Рег. № 912-54 ЗнОМ-35-54 Кт 0,5

Ктн = 35000/^3/100/^3

Рег. № 912-54

АЛЬФА A1805RALX-P4GB-DW-3

Кт 0,5S (А)/1,0 (R)

Рег. № 31857-11

RTU-327-

E1-B08-

M08

Рег. № 41907-09

22

Иркутская

ТЭЦ-11

ОРУ-35кВ, яч.7, КЛ 35 кВ в сторону ЗСМ

ТОЛ 35

КТ 0,5S

КТТ= 300/5

Рег. № 2125603

GEF 40,5 Кт 0,5

Ктн = 35000/^3/100/^3

Рег. № 30373-05 ЗнОМ-35-54 Кт 0,5

Ктн = 35000/^3/100/^3

Рег. № 912-54

АЛЬФА

A1805RALX-P4GB-

DW-3

Кт 0,5S (А)/1,0 (R)

Рег. № 31857-11

УССВ-2 Рег. № 54074-13

23

Иркутская

ТЭЦ-11

ОРУ-35кВ, яч.8 КЛ 35 кВ в сторону В/З Белая

ТОЛ-СЭЩ-35-IV КТ 0,5S КТТ= 300/5 Рег. № 4712411

ЗНОМ-35-54 Кт 0,5

Ктн = 35000/^3/100/^3

Рег. № 912-54 ЗнОМ-35-54 Кт 0,5

Ктн = 35000/^3/100/^3

Рег. № 912-54

АЛЬФА

A1805RALX-P4GB-

DW-3

Кт 0,5S (A)/1,0 (R)

Рег. № 31857-11

24

Иркутская

ТЭЦ-11

ОРУ-35кВ, яч.9,

КЛ 35 кВ в

сторону В/З Белая

ТОЛ-СЭЩ-35-IV КТ 0,5S КТТ= 300/5 Рег. № 47124

11

GEF 40,5

Кт 0,5

Ктн = 35000/^3/100/^3

Рег. № 30373-05 ЗнОМ-35-54 Кт 0,5

Ктн = 35000/^3/100/^3

Рег. № 912-54

АЛЬФА

A1805RALX-P4GB-

DW-3

Кт 0,5S (А)/1,0 (R)

Рег. № 31857-11

1

2

3

4

5

6

25

Иркутская

ТЭЦ-11

ОРУ-35 кВ, яч.10, КЛ 35 кВ в сторону ООО Руссоль

ТОЛ 35 КТ 0,5S КТТ= 300/5

Зав. №31

Зав. №740 Рег. № 21256-03

ЗНОМ-35-54

КТ 0,5

Ктн = 35000/^3/100/^3

Зав. №838717

Зав. №943039

Зав. №943412

Рег. № 912-54

ЗнОМ-35-54 КТ 0,5 Ктн = 35000/^3/100/^3

Зав. №869102

Зав. №869132

Зав. №869112

Рег. № 912-54

АЛЬФА

A1805RALX-P4GB-

DW-3 Кт 0,5S (А)/1,0 (R) Зав. №01323880

Рег. № 31857-11

RTU-327-

E1-B08-

M08 Рег. №

41907-09

УССВ-2

Рег. №

54074-13

26

Иркутская ТЭЦ-11

ОРУ-35кВ, яч.13, КЛ 35 кВ в сторону 5П

ТОЛ 35

КТ 0,5S

КТТ= 300/5 Рег. № 21256-03

GEF 40,5

КТ 0,5

Ктн = 35000/^3/100/^3

Рег. № 30373-05 ЗНОМ-35-54 Кт 0,5

Ктн = 35000/^3/100/^3

Рег. № 912-54

АЛЬФА

A1805RALX-P4GB-

DW-3 Кт 0,5S (А)/1,0 (R)

Рег. № 31857-11

27

Иркутская

ТЭЦ-11

ОРУ-35кВ, яч.17, КЛ 35 кВ в сторону 40П

ТОЛ 35

КТ 0,5S

КТТ= 300/5 Рег. № 21256-03

АЛЬФА

A1805RALX-P4GB-DW-3

Кт 0,5S (А)/1,0 (R)

Рег. № 31857-11

28

Иркутская

ТЭЦ-11

ОРУ-35кВ, яч.18, КЛ 35 кВ в сторону 40П

ТОЛ 35

КТ 0,5S

КТТ= 300/5 Рег. № 21256-03

ЗНОМ-35-54 Кт 0,5

Ктн = 35000/^3/100/^3

Рег. № 912-54 ЗнОМ-35-54 Кт 0,5

Ктн = 35000/^3/100/^3

Рег. № 912-54

АЛЬФА

A1805RALX-

P4GB-DW-3

Кт 0,5S (A)/1,0 (R)

Рег. № 31857-11

29

Иркутская ТЭЦ-11

ОРУ-35кВ, яч.25, КЛ 35 кВ в сторону 76П

RING

КТ 0,5

КТТ= 800/5

Рег. № 31441-06

GEF 40,5

Кт 0,5

Ктн = 35000/^3/100/^3 Рег. № 30373-05 ЗнОМ-35-54 Кт 0,5

Ктн = 35000/^3/100/^3

Рег. № 912-54

АЛЬФА

A1802RALX-

P4GB-DW-4

Кт 0,2S (А)/0,5 (R)

Рег. № 31857-11

1

2

3

4

5

6

30

Иркутская ТЭЦ-11

ОРУ-35кВ, яч.26, п/ст 76

RING

КТ 0,5

КТТ= 800/5

Рег. № 31441-06

ЗНОМ-35-54

КТ 0,5

Ктн = 35000/^3/100/^3

Рег. № 912-54 ЗнОМ-35-54 КТ 0,5

Ктн = 35000/^3/100/^3

Рег. № 912-54

АЛЬФА

A1802RALX-

P4GB-DW-4

Кт 0,2S (А)/0,5 (R)

Рег. № 31857-11

RTU-327-

E1-B08-

M08 Рег. № 41907-09

УССВ-2

Рег. № 54074-13

31

Иркутская ТЭЦ-11

ОРУ-35кВ, яч.30, КЛ 35 кВ в сторону ГПП

Город

ТОЛ 35

КТ 0,5S

КТТ= 600/5 Рег. № 21256-03

АЛЬФА

A1805RALX-

P4GB-DW-3

Кт 0,5S (А)/1,0 (R)

Рег. № 31857-11

32

Иркутская ТЭЦ-11

ОРУ-35кВ, яч.42, КЛ 35 кВ в сторону 5П

ТОЛ 35 КТ 0,5S

КТТ= 600/5 Рег. № 21256-03

АЛЬФА

A1805RALX-

P4GB-DW-3

Кт 0,5S (А)/1,0 (R)

Рег. № 31857-11

33

Иркутская

ТЭЦ-11

ОРУ-35кВ, яч.48, КЛ 35 кВ в сторону 5П

ТОЛ 35 КТ 0,5S

КТТ= 300/5 Рег. № 21256-03

АЛЬФА

A1805RALX-

P4GB-DW-3

Кт 0,5S (А)/1,0 (R)

Рег. № 31857-11

34

Иркутская

ТЭЦ-11 ОРУ-35кВ, яч.49, КЛ 35 кВ

ТОЛ 35

КТ 0,5S

КТТ= 300/5 Рег. № 21256-03

АЛЬФА

A1805RALX-

P4GB-DW-3

Кт 0,5S (А)/1,0 (R)

Рег. № 31857-11

35

Иркутская

ТЭЦ-11

ОРУ-35кВ, яч.50, КЛ 35 кВ

в сторону Разогрев Карбид А,Б

ТЛ-ЭК-35 КТ 0,5S КТТ= 300/5 Рег. № 62786-15

АЛЬФА

A1805RALX-

P4GB-DW-3

Кт 0,5S (А)/1,0 (R)

Рег. № 31857-11

36

Иркутская

ТЭЦ-11

ОРУ-35кВ, яч.52, КЛ 35 кВ в сторону ГПП Город

ТОЛ 35 КТ 0,5S

КТТ= 600/5 Рег. № 21256-03

АЛЬФА

A1805RALX-

P4GB-DW-3

Кт 0,5S (А)/1,0 (R)

Рег. № 31857-11

1

2

3

4

5

6

37

Иркутская ТЭЦ-11

ЗРУ-35кВ, яч.7, КЛ 35 кВ в сторону В/З

Ангара-Б

ТВ-35/10Т КТ 0,5 КТТ= 600/5 Рег. № 4462-74

ЗНОМ-35-54

КТ 0,5

Ктн = 35000/^3/100/^3

Рег. № 912-54 ЗНОМ-35-65 КТ 0,5

Ктн =35000/^3/100/^3

Рег. № 912-54

АЛЬФА

A1805RALX-

P4GB-DW-3

КТ 0,5S (А)/1,0 (R)

Рег. № 31857-11

RTU-327-

E1-B08-

M08 Рег. № 41907-09

УССВ-2

Рег. № 54074-13

38

Иркутская

ТЭЦ-11

ЗРУ-35кВ, яч.9, КЛ 35 кВ в сторону ГПП Город

ТВ-35/10Т КТ 0,5 КТТ= 600/5 Рег. № 4462-74

АЛЬФА

A1805RALX-

P4GB-DW-3

КТ 0,5S (А)/1,0 (R)

Рег. № 31857-11

39

Иркутская

ТЭЦ-11

ЗРУ-35кВ, яч.10, КЛ 35 кВ в сторону ГПП Город

ТВ-35/10Т

КТ 0,5

КТТ= 600/5 Рег. № 4462-74

АЛЬФА

A1805RALX-

P4GB-DW-3

КТ 0,5S (А)/1,0 (R)

Рег. № 31857-11

40

Иркутская

ТЭЦ-11

ЗРУ-35кВ, яч.11, КЛ 35 кВ в сторону В/З

Ангара-А

ТВ-35/10Т КТ 0,5 КТТ= 600/5 Рег. № 4462-74

АЛЬФА

A1805RALX-

P4GB-DW-3

КТ 0,5S (А)/1,0 (R)

Рег. № 31857-11

41

Иркутская

ТЭЦ-11

ГРУ-6кВ, яч.4, КЛ 6 кВ в сторону Новая база

ТПОЛ-10 КТ 0,5 КТТ= 400/5

Рег. № 1261-02

НТМИ-6

КТ 0,5

КТН = 6000/100

Рег. № 831-53

ЗНОЛ.06

КТ 0,5

Ктн = 6000/^3/100/^3

Рег. № 3344-04

АЛЬФА

A1805RALX-

P4GB-DW-3

КТ 0,5S (А)/1,0 (R) Рег. № 31857-11

42

Иркутская

ТЭЦ-11

ГРУ-6кВ, яч.6, КЛ 6 кВ в сторону 1п 6ш

ТПОФ-10

КТ 0,5 КТТ= 1000/5 Рег. № 518-50

АЛЬФА

A1805RALX-

P4GB-DW-3

КТ 0,5S (А)/1,0 (R)

Рег. № 31857-11

43

Иркутская ТЭЦ-11

ГРУ-6кВ, яч.8, КЛ 6 кВ в сторону 151п

ТПОФ-10

КТ 0,5 КТТ= 1000/5 Рег. № 518-50

АЛЬФА

A1805RALX-

P4GB-DW-3

КТ 0,5S (А)/1,0 (R)

Рег. № 31857-11

1

2

3

4

5

6

44

Иркутская ТЭЦ-11 ГРУ-6кВ, яч.11, КЛ 6 кВ в сторону 47п 11ш

ТПОФ-10

КТ 0,5 КТТ= 1000/5 Рег. № 518-50

ЗНОЛ.06

КТ 0,5

Ктн = 6000/^3/100/^3

Рег. № 3344-04 ЗНОЛ.06

КТ 0,5

Ктн = 6000/^3/100/^3

Рег. № 3344-04

АЛЬФА

A1805RALX-

P4GB-DW-3

Кт 0,5S (А)/1,0 (R)

Рег. № 31857-11

RTU-327-

E1-B08-

M08 Рег. № 41907-09

УССВ-2

Рег. № 54074-13

45

Иркутская ТЭЦ-11 ГРУ-6кВ, яч.13, КЛ 6 кВ в сторону 151п 13ш

ТПОФ-10

КТ 0,5 КТТ= 1000/5 Рег. № 518-50

АЛЬФА

A1805RALX-

P4GB-DW-3

Кт 0,5S (А)/1,0 (R)

Рег. № 31857-11

46

Иркутская ТЭЦ-11 ГРУ-6кВ, яч.14, КЛ 6 кВ в сторону 31п 14ш

ТПОЛ-10

КТ 0,5

КТТ= 600/5 Рег. № 1261-02

НТМИ-6

КТ 0,5

КТН = 6000/100

Рег. № 831-53 ЗНОЛ.06

КТ 0,5

КТН = 6000/^3/100/^3

Рег. № 3344-04

АЛЬФА

A1805RALX-

P4GB-DW-3

Кт 0,5S (А)/1,0 (R)

Рег. № 31857-11

47

Иркутская ТЭЦ-11 ГРУ-6кВ, яч.15, КЛ 6 кВ в сторону Новая база

ТПОЛ-10 КТ 0,5 КТТ= 400/5 Рег. № 1261-02

ЗНОЛ.06

КТ 0,5

Ктн = 6000/^3/100/^3

Рег. № 3344-04 ЗНОЛ.06 КТ 0,5

Ктн = 6000/^3/100/^3

Рег. № 3344-04

АЛЬФА

A1805RALX-

P4GB-DW-3

Кт 0,5S (А)/1,0 (R)

Рег. № 31857-11

48

Иркутская ТЭЦ-11 ГРУ-6кВ, яч.16, КЛ 6 кВ в сторону 4п 16ш

ТПОФ-10

КТ 0,5 КТТ= 600/5 Рег. № 518-50

НТМИ-6

КТ 0,5

КТН = 6000/100

Рег. № 831-53 ЗНОЛ.06

КТ 0,5

Ктн = 6000/^3/100/^3

Рег. № 3344-04

АЛЬФА

A1805RALX-

P4GB-DW-3

Кт 0,5S (А)/1,0 (R)

Рег. № 31857-11

49

Иркутская ТЭЦ-11 ГРУ-6кВ, яч.17, КЛ 6 кВ в сторону 153п 17ш

ТПОФ-10

КТ 0,5 КТТ= 1000/5 Рег. № 518-50

ЗНОЛ.06

КТ 0,5

Ктн = 6000/^3/100/^3

Рег. № 3344-04 ЗНОЛ.06

Кт 0,5

Ктн = 6000/^3/100/^3

Рег. № 3344-04

АЛЬФА

A1805RALX-

P4GB-DW-3

Кт 0,5S (А)/1,0 (R)

Рег. № 31857-11

50

Иркутская ТЭЦ-

11

ГРУ-6кВ, яч.19, КЛ 6 кВ в сторону 22п 19ш

ТПОФ-10

КТ 0,5 КТТ= 750/5 Рег. № 518-50

АЛЬФА

A1805RALX-P4GB-

DW-3

Кт 0,5S (A)/1,0 (R)

Рег. № 31857-11

1

2

3

4

5

6

51

Иркутская ТЭЦ-

11

ГРУ-6кВ, яч.20, КЛ 6 кВ в сторону 128п 20ш (Трампарк)

ТПОФ-10

КТ 0,5 КТТ= 600/5

Рег. № 518-50

НТМИ-6

КТ 0,5 КТН = 6000/100 Рег. № 831-53

ЗНОЛ.06

КТ 0,5

Ктн = 6000/^3/100/^3

Рег. № 3344-04

АЛЬФА

A1805RALX-P4GB-

DW-3

КТ 0,5S (А)/1,0 (R) Рег. № 31857-11

RTU-327-

E1-B08-M08 Рег. № 41907-09

УССВ-2 Рег. № 54074-13

52

Иркутская ТЭЦ-11

ГРУ-6кВ, яч.21, КЛ 6 кВ в сторону 23п 21ш

ТПОФ-10

КТ 0,5 КТТ= 600/5

Рег. № 518-50

ЗНОЛ.06

КТ 0,5

КТН = 6000/^3/100/^3

Рег. № 3344-04 ЗНОЛ.06 КТ 0,5

КТН = 6000/^3/100/^3

Рег. № 3344-04

АЛЬФА

A1805RALX-P4GB-

DW-3

КТ 0,5S (А)/1,0 (R) Рег. № 31857-11

53

Иркутская ТЭЦ-11

ГРУ-6кВ, яч.46, КЛ 6 кВ в сторону 23п

46ш

ТПОФ-10

КТ 0,5 КТТ= 600/5

Рег. № 518-50

НТМИ-6

КТ 0,5

КТН = 6000/100 Рег. № 831-53

ЗНОЛ.06

КТ 0,5

Ктн = 6000/^3/100/^3

Рег. № 3344-04

АЛЬФА

A1805RALX-P4GB-

DW-3

КТ 0,5S (А)/1,0 (R) Рег. № 31857-11

54

Иркутская ТЭЦ-11

ГРУ-6кВ, яч.50, КЛ 6 кВ в сторону 153п

50ш

ТПОФ-10

КТ 0,5 КТТ= 1000/5 Рег. № 518-50

АЛЬФА

A1805RALX-P4GB-

DW-3

КТ 0,5S (А)/1,0 (R) Рег. № 31857-11

55

Иркутская ТЭЦ-11

ГРУ-6кВ, яч.51, КЛ 6 кВ в сторону 56п 51ш

ТПОФ-10

КТ 0,5 КТТ= 1000/5 Рег. № 518-50

НТМИ-6

КТ 0,5

КТН = 6000/100

Рег. № 831-53 ЗНОЛ.06

КТ 0,5 Ктн = 6000/^3/100/^3 Рег. № 3344-04

АЛЬФА

A1805RALX-P4GB-

DW-3

КТ 0,5S (А)/1,0 (R) Рег. № 31857-11

56

Иркутская ТЭЦ-11

ГРУ-6кВ, яч.52, КЛ 6 кВ в сторону 128п 52ш (Трампарк)

ТПОЛ-10

КТ 0,5 КТТ= 600/5

Рег. № 1261-02

НТМИ-6

КТ 0,5

КТН = 6000/100 Рег. № 831-53

ЗНОЛ.06

КТ 0,5

Ктн = 6000/^3/100/^3

Рег. № 3344-04

АЛЬФА

A1805RALX-P4GB-

DW-3

КТ 0,5S (А)/1,0 (R) Рег. № 31857-11

1

2

3

4

5

6

57

Иркутская ТЭЦ-11

ГРУ-6кВ, яч.53, КЛ 6 кВ в сторону 4п 53ш

ТПОФ-10

КТ 0,5 КТТ= 1000/5 Рег. № 518-50

НТМИ-6

КТ 0,5

КТН = 6000/100

Рег. № 831-53 ЗНОЛ.06 КТ 0,5

Ктн = 6000/\3/100/\3

Рег. № 3344-04

АЛЬФА

A1805RALX-P4GB-

DW-3

КТ 0,5S (А)/1,0 (R)

Рег. № 31857-11

58

Иркутская ТЭЦ-11

ГРУ-6кВ, яч.54, КЛ 6 кВ в сторону 22п

54ш

ТПОФ-10

КТ 0,5 КТТ= 1000/5 Рег. № 518-50

НТМИ-6

Кт 0,5

КТН = 6000/100

Рег. № 831-53

ЗНОЛ.06

КТ 0,5

Ктн = 6000/^3/100/^3

Рег. № 3344-04

АЛЬФА

A1805RALX-P4GB-

DW-3

КТ 0,5S (А)/1,0 (R)

Рег. № 31857-11

59

Иркутская ТЭЦ-11

ГРУ-6кВ, яч.55, КЛ 6 кВ в сторону 31п

55ш

ТПОЛ-10

КТ 0,5

КТТ= 600/5 Рег. № 1261-59

НТМИ-6

КТ 0,5

КТН = 6000/100

Рег. № 831-53

ЗНОЛ.06

КТ 0,5

Ктн = 6000/^3/100/^3

Рег. № 3344-04

АЛЬФА

A1805RALX-P4GB-

DW-3

КТ 0,5S (А)/1,0 (R)

Рег. № 31857-11

RTU-327-

E1-B08-M08 Рег. № 41907-09

УССВ-2 Рег. № 54074-13

60

Иркутская ТЭЦ-11

ГРУ-6кВ, яч.56, КЛ 6 кВ резерв

ТПОЛ-10

КТ 0,5 КТТ= 1000/5 Рег. № 1261-59

КТ 0,5

КТН = 6000/100

Рег. № 831-53 ЗНОЛ.06

КТ 0,5 Ктн = 6000/^3/100/^3 Рег. № 3344-04

АЛЬФА

A1805RALX-P4GB-DW-3

КТ 0,5S (А)/1,0 (R)

Рег. № 31857-11

61

Иркутская ТЭЦ-11

ГРУ-6кВ, яч.57, КЛ 6 кВ в сторону 1п 57ш

ТПОФ-10 КТ 0,5 КТТ= 1000/5 Рег. № 518-50

НТМИ-6

КТ 0,5

КТн = 6000/100

Рег. № 831-53

ЗнОЛ.06

КТ 0,5

Ктн = 6000/^3/100/^3

Рег. № 3344-04

АЛЬФА

A1805RALX-P4GB-

DW-3

КТ 0,5S (А)/1,0 (R)

Рег. № 31857-11

62

Иркутская ТЭЦ-11 ГРУ-6кВ, яч.58, КЛ 6 кВ в сторону 47п 58ш

ТПОФ-10 КТ 0,5 КТТ= 1000/5 Рег. № 518-50

КТ 0,5

КТн = 6000/100

Рег. № 831-53

ЗнОЛ.06

КТ 0,5

Ктн = 6000/^3/100/^3

Рег. № 3344-04

АЛЬФА

A1805RALX-

P4GB-DW-3

КТ 0,5S (A)/1,0 (R)

Рег. № 31857-11

1

2

3

4

5

6

63

Иркутская ТЭЦ-11 ГРУ-6кВ, яч.65, КЛ 6 кВ в сторону 45п 65ш

ТПОЛ-10 КТ 0,5 КТТ= 1000/5 Рег. № 1261-59

ЗНОЛ.06

КТ 0,5

Ктн = 6000/^3/100/^3

Зав. №8693

Зав. №8692

Зав. №8992

Рег. № 3344-04

АЛЬФА

A1805RALX-

P4GB-DW-3 КТ 0,5S (А)/1,0 (R)

Рег. № 31857-11

RTU-327-

E1-B08-M08 Рег. № 41907-09

УССВ-2

Рег. № 54074-13

64

Иркутская ТЭЦ-11 ГРУ-6кВ, яч.67, КЛ 6 кВ в сторону РП-2

ХФК

ТПОЛ-10 КТ 0,5 КТТ = 600/5 Рег. № 1261-59

АЛЬФА

A1805RALX-

P4GB-DW-3

КТ 0,5S (А)/1,0 (R)

Рег. № 31857-11

65

Иркутская ТЭЦ-11 ГРУ-6кВ, яч.69, КЛ 6 кВ в сторону 97п 69ш

ТПОЛ-10 КТ 0,5 КТТ = 600/5 Рег. № 1261-59

АЛЬФА

A1805RALX-

P4GB-DW-3

КТ 0,5S (А)/1,0 (R)

Рег. № 31857-11

66

Иркутская ТЭЦ-11 ГРУ-6кВ, яч.71,

КЛ 6 кВ резерв

ТПОЛ-10

КТ 0,5 КТТ = 1000/5 Рег. № 1261-59

АЛЬФА

A1805RALX-

P4GB-DW-3

КТ 0,5S (А)/1,0 (R)

Рег. № 31857-11

67

Иркутская ТЭЦ-11 ГРУ-6кВ, яч.72, КЛ 6 кВ в сторону 56п 72ш

ТПОЛ-10

КТ 0,5 КТТ = 1000/5 Рег. № 1261-59

АЛЬФА

A1805RALX-

P4GB-DW-3

КТ 0,5S (А)/1,0 (R)

Рег. № 31857-11

68

Иркутская ТЭЦ-11 ГРУ-6кВ, яч.80, КЛ 6 кВ в сторону

РП-1 ХФК

ТПОЛ-10 КТ 0,5 КТТ = 600/5 Рег. № 1261-59

АЛЬФА

A1805RALX-

P4GB-DW-3

КТ 0,5S (А)/1,0 (R)

Рег. № 31857-11

1

2

3

4

5

6

69

Иркутская ТЭЦ-11

ГРУ-6кВ, яч.82, КЛ 6 кВ в сторону 45п 82ш

ТПОЛ-10

КТ 0,5

КТТ = 1000/5

Рег. № 1261-59

ЗНОЛ.06

КТ 0,5

Ктн = 6000/^3/100/^3

Рег. № 3344-04

АЛЬФА

A1805RALX-

P4GB-DW-3

КТ 0,5S (А)/1,0 (R)

Рег. № 31857-11

RTU-327-

E1-B08-M08

Рег. №

41907-09

УССВ-2 Рег. № 54074-13

70

Иркутская

ТЭЦ-11

ГРУ-6кВ, яч.83, КЛ 6 кВ

в сторону

РП-1 ХФК

ТЛМ-10

КТ 0,5

КТТ = 600/5

Рег. № 2473-69

АЛЬФА

A1805RALX-

P4GB-DW-3

КТ 0,5S (А)/1,0 (R)

Рег. № 31857-11

71

Иркутская ТЭЦ-11

ГРУ-6кВ, яч.85, КЛ 6 кВ в сторону 97п 85ш

ТПОЛ-10

КТ 0,5

КТТ = 600/5

Рег. № 1261-59

АЛЬФА

A1805RALX-

P4GB-DW-3

КТ 0,5S (А)/1,0 (R)

Рег. № 31857-11

72

Иркутская

ТЭЦ-11

ГРУ-6кВ, яч.98,

КЛ 6 кВ в сторону РРС

ТПОЛ-10

КТ 0,5

КТТ = 600/5

Рег. № 1261-02

АЛЬФА

A1805RALX-

P4GB-DW-3

КТ 0,5S (А)/1,0 (R)

Рег. № 31857-11

73

Иркутская

ТЭЦ-11

ГРУ-6кВ, яч.99, КЛ 6 кВ

в сторону

РП-2 ХФК

ТПОЛ-10

КТ 0,5

КТТ = 600/5

Рег. № 1261-59

АЛЬФА

A1805RALX-

P4GB-DW-3

КТ 0,5S (А)/1,0 (R)

Рег. № 31857-11

74

Иркутская ТЭЦ-11

ГРУ-6кВ, яч.102, КЛ 6 кВ в сторону 17п

102ш

ТПОЛ-10

КТ 0,5

КТТ = 1000/5

Рег. № 1261-59

ЗНОЛ-СЭЩ-6 КТ 0,5

Ктн = 6000/^3/100/^3 Рег. № 35956-12

АЛЬФА

A1805RALX-

P4GB-DW-3

КТ 0,5S (А)/1,0 (R)

Рег. № 31857-11

75

Иркутская ТЭЦ-11

ГРУ-6кВ, яч.104, КЛ 6 кВ в сторону РРС

ТВЛМ-10

КТ 0,5

КТТ = 150/5

Рег. № 1856-63

АЛЬФА

A1805RALX-P4GB-

DW-3

КТ 0,5S (A)/1,0 (R)

Рег. № 31857-11

1

2

3

4

5

6

76

Иркутская ТЭЦ-11

ГРУ-6кВ, яч.109, КЛ 6 кВ в сторону

РП-7

ТПОЛ-10

КТ 0,5

КТТ = 1000/5

Рег. № 1261-59

АЛЬФА

A1805RALX-P4GB-DW-3

КТ 0,5S (А)/1,0 (R)

Рег. № 31857-11

77

Иркутская

ТЭЦ-11

ГРУ-6кВ, яч.110, КЛ 6 кВ в сторону 81п 110ш

ТПОЛ-10

КТ 0,5

КТТ = 1000/5

Рег. № 1261-59

ЗНОЛ-СЭЩ-6 КТ 0,5 КТН = 6000/^3/100/^3

Рег. № 35956-12

АЛЬФА

A1805RALX-P4GB-DW-

3

КТ 0,5S (А)/1,0 (R)

Рег. № 31857-11

78

Иркутская

ТЭЦ-11

ГРУ-6кВ, яч.114, КЛ 6 кВ в сторону 71п 114ш

ТПОЛ-10 КТ 0,5 КТТ = 600/5

Рег. № 1261-08

АЛЬФА

A1805RALX-P4GB-DW-

3

КТ 0,5S (А)/1,0 (R)

Рег. № 31857-11

RTU-327-

E1-B08-

M08

Рег. №

41907-09

УССВ-2

Рег. №

54074-13

79

Иркутская

ТЭЦ-11

ГРУ-6кВ, яч.116, КЛ 6 кВ в сторону 17п 116ш

ТПОЛ-10

КТ 0,5

КТТ = 1000/5

Рег. № 1261-59

АЛЬФА

A1805RALX-P4GB-DW-

3

КТ 0,5S (А)/1,0 (R)

Рег. № 31857-11

80

Иркутская

ТЭЦ-11

ГРУ-6кВ, яч.121, КЛ 6 кВ в сторону

РП-7

ТПОЛ-10

КТ 0,5

КТТ = 1000/5

Рег. № 1261-59

ЗНОЛ-СЭЩ-6 КТ 0,5 КТН = 6000/^3/100/^3

Рег. № 35956-12

АЛЬФА

A1805RALX-P4GB-DW-

3

КТ 0,5S (А)/1,0 (R) Рег. № 31857-11

81

Иркутская

ТЭЦ-11

ГРУ-6кВ, яч.123, КЛ 6 кВ в сторону 71п 123ш

ТПОЛ-10 КТ 0,5 КТТ = 1000/5

Рег. № 1261-59

АЛЬФА

A1805RALX-P4GB-DW-3

КТ 0,5S (А)/1,0 (R)

Рег. № 31857-11

82

Иркутская

ТЭЦ-11

ГРУ-6кВ, яч.124, КЛ 6 кВ в сторону 81п 124ш

ТПОЛ-10

КТ 0,5

КТТ = 1000/5

Рег. № 1261-59

ЗНОЛ-СЭЩ-6 КТ 0,5 КТН = 6000/^3/100/^3

Рег. № 35956-12

АЛЬФА

A1805RALX-P4GB-DW-

3

КТ 0,5S (А)/1,0 (R) Рег. № 31857-11

П р и м е ч а н и я:

  • 1 Допускается замена ТТ, ТН и счетчиков на аналогичные, утвержденных типов, с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец не претендует на улучшение метрологических характеристик.

  • 2 Допускается замена УСПД и УССВ на аналогичные утвержденных типов.

  • 3 Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные метрологические характеристики ИИК

Номер ИК

Вид электрической энергии

Границы основной погрешности, (±6) %

Границы погрешности в рабочих условиях, (±6) %

1

2

3

4

1-6, 8, 29, 30

Активная

1,0

2,9

Реактивная

2,6

4,5

7, 11-14, 19,37-82

Активная

1,1

3,2

Реактивная

2,7

5,3

9

Активная

0,5

1,4

Реактивная

1,2

2,3

10

Активная

0,7

2,0

Реактивная

1,5

3,7

15-18

Активная

0,9

2,1

Реактивная

2,0

3,8

20-28, 31-36

Активная

1,1

3,2

Реактивная

2,7

5,4

Примечание:

В качестве характеристик погрешности ИК установлены границы

допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

Характеристики погрешности ИК

указаны для измерений

активной и реактивной

электроэнергии на интервале времени 30 минут.

Погрешность в рабочих условиях указана для силы тока 2(5) % от 1ном cos9 = 0,8 инд.

и температуры окружающего воздуха в месте расположения счетчиков для ИК №№ 1-82 от

плюс 18 до плюс 22

°C.

Основные технические характеристики ИК приведены в таблице 4.

Таблица 4 - Основные технические характеристики ИК

Наименование характеристики

Значение

1

2

Количество измерительных каналов

82

Нормальные условия:

параметры сети:

- напряжение, % от ином

от 99 до 101

- ток, % от 1ном

от 100 до 120

- частота, Гц

от 49,85 до 50,15

- коэффициент мощности cos9

0,9

- температура окружающей среды, оС

от +21 до +25

1

2

Условия эксплуатации: параметры сети:

- напряжение, % от ином

от 90 до 110

- ток, % от 1ном

от 2(5) до 120

- коэффициент мощности

от 0,5 инд. до 0,8

- частота, Гц

емк.

от 49,8 до 50,2

- температура окружающей среды для ТТ и ТН, °C

от -60 до +45

- температура окружающей среды в месте расположения электросчетчиков, C:

от +18 до +22

- температура окружающей среды в месте расположения сервера, C

от +18 до +22

Надежность применяемых в АИИС КУЭ компонентов: Электросчетчики:

для счетчика Альфа А1800

- среднее время наработки на отказ, ч, не менее:

120000

- среднее время восстановления работоспособности, ч

2

для счетчика Альфа A2R

- среднее время наработки на отказ, лет, не менее:

30

- среднее время восстановления работоспособности, ч

2

УСПД:

- срок службы, лет

30

- среднее время восстановления работоспособности, ч

2

Сервер:

- среднее время наработки на отказ, ч, не менее

70000

- среднее время восстановления работоспособности, ч

1

Глубина хранения информации

Электросчетчики:

- тридцатиминутный профиль нагрузки в двух направлениях, сутки, не менее

300

- при отключении питания, лет, не менее

10

УСПД:

- суточные данные о тридцатиминутных приращениях электропотребления по каждому каналу и электропотребление за

45

месяц по каждому каналу, суток, не менее

- сохранение информации при отключении питания, лет, не менее

5

Сервер:

- хранение результатов измерений и информации состояний средств измерений, лет, не менее

3,5

Предел допускаемой погрешности СОЕВ АИИС КУЭ, с

±5

Надежность системных решений:

  • -   защита от кратковременных сбоев питания сервера и УСПД с помощью источника бесперебойного питания;

  • -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

  • - журнал счётчика:

- параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике;

  • - журнал УСПД:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике и УСПД;

  • - пропадание и восстановление связи со счетчиком.

Защищённость применяемых компонентов:

  • - механическая защита от несанкционированного доступа и пломбирование:

  • - электросчётчика;

  • - промежуточных клеммников вторичных цепей напряжения;

  • - испытательной коробки;

  • - УСПД;

  • - сервера;

  • - защита на программном уровне информации при хранении, передаче, параметрировании:

  • - электросчетчика;

  • - УСПД;

- сервера.

Возможность коррекции времени в (функция автоматизирована):

  • - электросчетчиках;

  • - УСПД;

- ИВК.

Возможность сбора информации:

  • - о результатах измерений (функция автоматизирована).

Цикличность (функция автоматизирована):

  • - измерений 30 мин;

  • - сбора 30 мин.

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование

Тип

Количество, шт.

1

2

3

Трансформатор тока

ТПОЛ-10

10

Трансформатор тока

ТПОЛ-10

36

Трансформатор тока

ТПОЛ-10

2

Трансформатор тока

ТВЛМ-10

2

Трансформатор тока

ТЛМ-10

2

Трансформатор тока

ТПОФ-10

32

Трансформатор тока

ТВ-35/10Т

8

Трансформатор тока

ТОЛ 35

22

Трансформатор тока

ТЛ-ЭК-35

2

Трансформатор тока

RING

6

Трансформатор тока

ТОЛ-СЭЩ-35-IV

6

1

2

3

Трансформатор тока

ТФЗМ-150Б-1У1

3

Трансформатор тока

SB 0,8

12

Трансформатор тока

ТВ-110

12

Трансформатор тока

ВСТ

6

Трансформатор тока

ТШЛ-20, ТШВ-20

9

Трансформатор тока

ТШВ-15

9

Трансформатор тока

ТПШФ-20

6

Трансформатор напряжения

ЗНОЛ.06

30

Трансформатор напряжения

GSES 12D

3

Трансформатор напряжения

GEF-12

3

Трансформатор напряжения

НАМИ-220 УХЛ1

6

Трансформатор напряжения

НАМИ-110 УХЛ1

3

Трансформатор напряжения

ЗНГ-110

3

Трансформатор напряжения

GEF 40,5

3

Трансформатор напряжения

ЗНОМ-35-54, ЗНОМ-35-65

12

Трансформатор напряжения

НТМИ-6

3

Трансформатор напряжения

ЗНОЛ-СЭЩ-6

6

Счетчик электрической энергии многофункциональный

Альфа А1802RAL-P4GB-DW-4

10

Счетчик электрической энергии многофункциональный

Альфа А1805RALX-P4GB-

DW-3

71

Счетчик электрической энергии многофункциональный

A2R-4AL-C25-T+

1

Устройство сбора и передачи данных

RTU-327

1 шт.

Устройство синхронизации системного

УССВ-2

1 шт.

Программное обеспечение

ПО «АльфаЦЕНТР»

1 шт.

Паспорт-Формуляр

ИРМТ.411711.291.21.ПФ

1 шт.

Сведения о методиках (методах) измерений

приведены в документе «Методика (методы) измерений электрической энергии и мощности с использованием автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ООО «Байкальская энергетическая компания» ТЭЦ-11, аттестованном ООО «Метросервис», аттестат об аккредитации № RA.RU.311779 от 10.08.2016 г.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «Байкальская энергетическая компания» ТЭЦ-11 в части сальдо-перетоков электроэнергии

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.

Основные положения

Изготовитель

Общество с ограниченной ответственностью «ИРМЕТ» (ООО «ИРМЕТ»)

ИНН 3811462280

Адрес: 664050, Иркутская область, г. Иркутск, ул. Байкальская, 239, корп. 26 «А» Телефон: (3952) 225-303

Web-сайт: www.irmet.ru

E-mail: irmet@es.irkutskenergo.ru

Испытательный центр

Общество с ограниченной ответственностью «Метрологический сервисный центр» (ООО «МетроСервис»)

Адрес: 660133, Красноярский край, г. Красноярск, ул. Сергея Лазо, 6а Телефон: (391) 224-85-62

E-mail: E.E.Servis@mail.com

Аттестат аккредитации ООО «МетроСервис» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311779 от 10.08.2016 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» ноября 2021 г. № 2635

Лист № 1 Регистрационный № 83838-21 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной горизонтальный наземный РГСН-20 (5+5+10)

Назначение средства измерений

Резервуар стальной горизонтальный наземный РГСН-20 (5+5+10) (далее -резервуар) предназначен для измерений объема (вместимости) при приеме, хранении и отпуске нефтепродуктов.

Описание средства измерений

Резервуар стальной горизонтальный наземный РГСН-20 (5+5+10) представляет собой стальной металлический сосуд в форме горизонтального цилиндра с плоскими днищами наземного расположения. Резервуар является двухстенным и трехкамерным. Резервуар оборудован смотровыми люками-лазами, в которых размещены лестницы для спуска обслуживающего персонала внутрь камер резервуара. В верхней части резервуара предусмотрены площадки, предназначенные для удобства и безопасности перемещения обслуживающего персонала. По периметру верхней части резервуара установлены секции ограждения.

Принцип действия резервуара основан на заполнении его нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенным в градуировочной таблице резервуара.

Резервуар стальной горизонтальный наземный РГСН-20 (5+5+10) расположен по адресу: г. Челябинск, контейнерная автозаправочная станция КАЗС-5.2+10.1Д.

Внешний вид резервуара стального горизонтального наземного РГСН-20 (5+5+10) в составе контейнерной автозаправочной станции КАЗС-5.2+10.1Д представлен на рисунке 1.

Эскиз общего вида резервуара стального горизонтального наземного РГСН-20 (5+5+10) представлен на рисунке 2.

Приказ Росстандарта №2635 от 13.12.2021, https://oei-analitika.ru

Рисунок 1 - Внешний вид резервуара стального горизонтального наземного РГСН-20 (5+5+10) в составе контейнерной автозаправочной станции КАЗС-5.2+10.1Д

Приказ Росстандарта №2635 от 13.12.2021, https://oei-analitika.ru

Рисунок 2 - Эскиз общего вида резервуара стального горизонтального наземного

РГСН-20 (5+5+10)

Пломбирование резервуара стального горизонтального наземного РГСН-20 (5+5+10) не предусмотрено.

Знак поверки наносится на свидетельство о поверке и в градуировочную таблицу.

Заводской номер наносится в паспорт на резервуар типографическим способом и на маркировочную табличку контейнерной автозаправочной станции КАЗС-5.2+10.1Д ударным способом.

Программное обеспечение отсутствует.

Лист № 3

Всего листов 4 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Количество камер

3

Номинальная вместимость, м3:

- первая внутренняя камера

5

- вторая внутренняя камера

5

- третья внутренняя камера

10

Пределы допускаемой относительной погрешности при измерении

±0,25

вместимости резервуара, %

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Измеряемая среда

нефтепродукты

Температура измеряемой среды, °С

от -40 до +90

Условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - атмосферное давление, кПа

от -60 до +40 от 84,0 до 106,7

Средний срок службы, лет, не менее

25

Знак утверждения типа

наносится на титульный лист паспорта резервуара печатным методом.

Комплектность средства измерений

Таблица 3 - Комплектность резервуара

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный наземный

РГСН-20 (5+5+10)

1 шт.

Резервуар стальной горизонтальный наземный РГСН-20 (5+5+10). Паспорт

-

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 7 «Заметки по эксплуатации» паспорта.

Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному наземному РГСН-20 (5+5+10)

Приказ Росстандарта от 07.02.2018 № 256 об утверждении Государственной поверочной схемыа для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Изготовитель

Закрытое акционерное общество «АлтайСпецИзделия» (ЗАО «АлтайСпецИзделия»)

ИНН: 2224130666

Адрес: 656922, Алтайский край, г. Барнаул, ул. Трактовая, д. 6

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)

Адрес: Россия, 634012, Томская область, г. Томск, ул. Косарева, д.17а

Аттестат аккредитации ФБУ «Томский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30113-13 от 03.06.2013 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» ноября 2021 г. № 2635

Лист № 1

Всего листов 4

Регистрационный № 83839-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Автоцистерны АКН УЗСТ 6619С-21

Назначение средства измерений

Автоцистерны АКН УЗСТ 6619С-21 (далее - АЦ) предназначены для измерений объема нефтепродуктов, нефти и других жидкостей за исключением пищевых.

Описание средства измерений

Принцип действия АЦ основан на заполнении их жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.

АЦ состоят из стальной сварной цистерны постоянного сечения круглой формы, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна оборудована заливной горловиной с установленным указателем уровня налива. АЦ являются транспортными мерами полной вместимости (далее -ТМ). Указатель уровня налива находится в полости цистерны.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

  • - горловину с указателем уровня;

  • - съемную крышку горловины с заливным люком и дыхательным клапаном;

  • - клапан донный;

  • - кран шаровой;

  • - рукава напорно-всасывающие;

На боковых сторонах и сзади АЦ имеют знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводские (серийные) номера наносятся на информационную табличку в виде буквенно-цифровых обозначений ударным методом.

Общий вид АЦ представлен на рисунке 1.

Приказ Росстандарта №2635 от 13.12.2021, https://oei-analitika.ru

Рисунок 1 - Общий вид автоцистерны АКН УЗСТ 6619С-21

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунке 2.

Приказ Росстандарта №2635 от 13.12.2021, https://oei-analitika.ru

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в полости цистерны, обозначение места нанесения знака поверки

Б (4:1)
Приказ Росстандарта №2635 от 13.12.2021, https://oei-analitika.ru

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, дм3

10000

Пределы допускаемой относительной погрешности ТМ, %

±0,4

Разность между номинальной и действительной вместимостью ТМ, %, не более

±2,0

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Снаряженная масса, кг, не более

12700

Длина, мм

8700

Высота, мм

3650

Ширина, мм

2550

Условия эксплуатации:

- температура окружающей среды, °С

от -40 до +45

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации печатным способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Комплектующие

Обозначение

Количество

Автоцистерна

(зав.№№ X8966193CK0DM7173, X8966193CK0DM7172)

АКН УЗСТ 6619С-21

2 шт.

Запасные части, инструменты и принадлежности

-

2 шт.

Руководство по эксплуатации

-

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 5 руководства по эксплуатации

Нормативные документы, устанавливающие требования к автоцистернам АКН УЗСТ 6619С-21

Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости

Изготовитель

Общество с ограниченной ответственностью «Уральский Завод Спецтехники»

(ООО «УЗСТ»)

ИНН 7401011669

Адрес юридический:456045, Челябинская обл., г. Усть-Катав, ул. Заводская 1.

Адрес фактический: 454084, г. Челябинск, ул. Горшечная 37.

Адрес производства: 456300, г. Миасс, Динамовское шоссе 2.

Телефон: +7 (351) 211-31-28

E-mail:secretary@uzst.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: http://www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29 марта 2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «24» ноября 2021 г. № 2635

Лист № 1 Регистрационный № 83840-21 Всего листов 15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерительно-управляющая в составе АСУ ТП Нижнекамской ПГУ ТЭС - ПТУ00, ГТУ01, ГТУ02

Назначение средства измерений

Система измерительно-управляющая в составе АСУ ТП Нижнекамской ПГУ ТЭС -ПТУ00, ГТУ01, ГТУ02 (далее - СИУ АСУ ТП или система) предназначена для измерений технологических параметров: температуры технологических жидкостей, газов и составных частей оборудования, давления (разрежения) технологических жидкостей и газов, разности (перепада) давлений технологических жидкостей и газов, переменного давления технологических жидкостей и газов, уровня технологических жидкостей, расхода технологических жидкостей, виброскорости и виброперемещения составных частей оборудования, частоты вращения составных частей оборудования, объемной доли различных компонентов в газовых средах, силы, напряжения и частоты переменного электрического тока, напряжения постоянного электрического тока, активной электрической мощности.

Описание средства измерений

СИУ АСУ ТП на функциональном уровне выделяется в составе системы контроля и управления оборудованием нормальной эксплуатации и реализует следующие функции:

  • - измерение технологических параметров оборудования паровой турбины ПТУ00, и газовых турбин ГТУ01 и ГТУ02;

  • - передача измерительной информации в систему верхнего уровня в цифровом виде;

Принцип действия системы основан на последовательных преобразованиях измеряемых величин.

Система состоит из совокупности измерительных каналов (ИК). ИК системы состоят из первичной части, включающей в себя первичные измерительные преобразователи (ПИП), и вторичной (электрической) части (ВИК). Первичная и вторичная части системы соединяются проводными линиями связи.

ПИП осуществляют преобразование измеряемых величин в электрические сигналы в виде силы постоянного электрического тока, электрического сопротивления, частоты и напряжения переменного тока.

Первичная часть системы включает:

- каналы измерительные MS-System RE103/WW017, регистрационный номер средства измерений в Федеральном информационном фонде (рег. №) 80555-20;

- датчики частоты вращения A5S, рег. № 69416-17;

- преобразователи давления измерительные SITRANS P серии 7MF, рег. № 61003-15;

- преобразователи термоэлектрические серии ТС, рег. № 71573-18;

- термопреобразователи сопротивления серий TR, TF, рег. № 71870-18;

- датчики давления HDA 4744, рег. № 61708-15;

- акселерометры CA, CE, рег. № 61291-15;

- преобразователи вихретоковые TQ, рег. № 60859-15;

- преобразователи влажности и температуры измерительные серии 90, модификаций 90.7021, 90.7023, рег. № 57251-14;

- преобразователи термоэлектрические серии SITRANS TS, рег. № 61526-15;

- расходомеры электромагнитные OPTIFLUX серии 4000, рег. № 40075-13;

- преобразователи переменного давления CP, рег. № 61964-15;

- термопреобразователи сопротивления платиновые серий GA, GS, рег. № 54087-13;

- преобразователи давления измерительные С, рег. № 53138-13;

- преобразователи давления измерительные Cerabar S PMC71, рег. № 71892-18;

- термопреобразователи сопротивления серий TR, TF, рег. № 64818-16;

- преобразователи давления измерительные Sitrans P200, Sitrans P210, Sitrans P220, рег. № 51587-12;

- термопреобразователи сопротивления платиновые моделей WK93, WN100, WN500, WQ0232, WQ0233, рег. № 53246-13;

- преобразователи вихретоковые TQ, рег. № 60859-15;

- преобразователи измерительные напряжения переменного тока EMBSIN 221 UE, рег. № 31077-12;

- термопреобразователи сопротивления с переходной схемой соединения модификации 4.48, 4.68, 4.69, 4.91, Ex, Exia, рег. № 67083-17;

- уровнемеры байпасные поплавковые BNA, рег. № 67960-17;

- термопреобразователи сопротивлений серий 4,68,**,** ; 4,69,**,** и Exia,*,**,**, рег. № 64687-16;

- уровнемеры байпасные поплавковые BLE, рег. № 28258-04;

- газоанализаторы X-STREAM, рег. № 57090-14;

- преобразователи уровня гидростатические FD-01.2, рег. № 79958-20;

- преобразователи давления измерительные PU-01N.1.1.1.H, рег. № 80789-20;

- преобразователи термоэлектрические с одной термопарой AL-KB-1,5-870-0,15, рег. № 80172-20;

- преобразователь термоэлектрический с двумя термопарами 2xTyp K, рег. №80171-20;

- расходомеры крыльчатые HMP 25-SC-W.PN40.E.V-090, рег. № 80312-20;

- термопреобразователи сопротивления платиновые WQ0233, рег. № 81142-20;

- преобразователи термоэлектрические MQ0206-PVDF6, рег. № 81143-20;

- Преобразователи термоэлектрические с унифицированным выходным сигналом 2xNiCr-N 5-68450-BB1382A, рег. №81134-20;

  • - Преобразователи термоэлектрические с унифицированным выходным сигналом 2xNiCr-Ni-K5-68450-BB1382A-04, рег. №80708-20;

  • - термопреобразователи сопротивления платиновые 2xPT100 4-L 5-68450-BB1382A-05, рег. №80165-20;

  • - преобразователи термоэлектрические с унифицированным выходным сигналом 2xNiCr-Ni-5-68450-BB1382A-03, рег. №80326-20;

  • - преобразователи измерительные цифровые SICAM T 7KG9661, рег. № 66198-16;

- трансформаторы тока GAR3, рег. № 52590-13;

- трансформаторы напряжения TJC 6-G, рег. № 71106-18;

- преобразователи измерительные напряжения переменного тока, EMBSIN 221 UE, рег. № 31077-12.

Вторичная часть системы включает:

- модули AI, AI-DI/DQ, AQ, рег. № 80239-20;

- контроллеры частоты вращения Е16, рег. № 49141-12;

- аппаратура защиты и мониторинга состояния VM600, рег. № 62001-15;

- модули ввода-вывода AddFEM PoCo Plus 6DL3100-8AC05, рег. № 82318-21;

- преобразователи измерительные для термопар и термопреобразователей сопротивления с гальванической развязкой (барьеры искрозащиты) серии К, рег. № 22149-14;

- преобразователи измерительные серии PR, рег. № 70943-18;

- устройства коммутации.

Устройства коммутации включают в себя соединительные коробки и кабели, обеспечивающие передачу измерительного сигнала, источники питания. Преобразований измерительной информации в устройствах коммутации не происходит.

Контроль за работой оборудования системы осуществляется с рабочей станции (РС), выполненной на базе ПЭВМ, которая позволяет получать результаты измерений.

Общий вид шкафа программно-технических средств ВИК представлен на рисунке 1.

Приказ Росстандарта №2635 от 13.12.2021, https://oei-analitika.ru

Рисунок 1 - Общий вид шкафа программно-технических средств ВИК Пломбирование системы не предусмотрено.

Нанесение знака поверки на систему не предусмотрено.

Приказ Росстандарта №2635 от 13.12.2021, https://oei-analitika.ru
Программное обеспечение

Метрологически значимым для СИУ АСУ ТП является программное обеспечение (ПО) модулей AI, AI-DI/DQ, AQ, контроллеров частоты вращения Е16, модулей ввода-вывода AddFEM PoCo Plus 6DL3100-8AC05 и ПО ПИП.

Встроенное микропрограммное ПО всех ПИП загружается в постоянную память приборов на заводе-изготовителе во время производственного цикла, оно недоступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.

Прием и преобразование входных аналоговых сигналов в цифровую форму производится встроенным программным обеспечением (ВПО) модулей 6DL1134-6JH00-0EH1, 6DL1133-6EW00-0EH1, 6DL3100-8AC05, Braun E16A361, VM600.

Для защиты приборных стоек СИУ АСУ ТП с установленными в них компонентами вторичной части ИК предусмотрено закрытие дверей стоек с оборудованием на ключ, а также закрытие помещений, где установлены приборные стойки СИУ АСУ ТП.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SPPA-T3000

Номер версии (идентификационный номер) ПО

Не ниже 8.2

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики системы

Измеряемая величина

Диапазон измерений (ДИ) 1)

ПИП

Тип 2)

Выходной сигнал

1

2

3

4

Температура технологических жидкостей и газов, составных частей оборудования

от -60 до +80 °С

Thermo Sensor Xi-3000-

2-0-0-0

Pt100 3)

(a=0,00385 °C-1)

От 0 до +100 °С

Dittmer       4.91.00.22

3.8(CKM-L6 TDT)

От 0 до +200 °С

Dittmer 4,68,01,15 (M-

FK420)

от -50 до +250 °С

Wika TR50-Q

От -50 до +250 °С

Wika TR10-B AICZ

От -50 до +500 °С

Wika TR10-C-ZZZZ

От -50 до +400 °С

Labom GA2500

От 0 до +150 °С

T emperaturmesstechnik

Geraberg WN500

От 0 до +150 °С

T emperaturmesstechnik Geraberg WQ 0233

От 0 до +300 °С

Dittmer 2хPt100 4-L 5-

68450-BB1382A-05

От 0 до +100 °С

Dittmer

Модель: 4.13.20.24

4.13.20.84

(acc. datasheet 1.13.1)

ВИК

Характеристики погрешности^ ИК

Характеристики погрешности1-*

Состав

Характеристики погрешности1-*

5

6

7

8

A = ±(0,15 +

0,002-|t|) °C

6DL1134-6JH00-0EH1

A = ±1,0 °C

A = ±(1,15 +

0,002-|t|) °C

A = ±(0,3 +

0,005 -|t|) °C

A = ±(1,3 +

0,005 -|t|) °C

1

2

3

4

5

6

7

8

Температура технологическ их жидкостей и        газов,

составных частей оборудования

От 0 до +150 °С

WN500

Pt100 3)

(a=0,00385 °C-1)

Д = ±(0,3 +

0,005 -|t|) °C

6DL1134-

6JH00-0EH1

Д = ±1,0 °C

Д = ±(1,3 +

0,005 -|t|) °C

От -30 до +120 °С

WQ 0233

От 0 до +100 °С

WQ 0232-

PVDF

От 0 до +100 °С

Dittmer Exia

D

Д = ±(0,15 +

0,002-|t|) °C

Преобразовател ь измерительный PR мод. 5335 + 6DL1134-6JH00-0EH1

Д = ±1,1 °C

Д = ±(1,25 +

0,002-|t|) °C

От 0 до +1100 °С

AL - KB 1,5

- 870

Термопара типа

«К» 3)

Д = ±2,5 °C в поддиапазоне от 0 до +333 °C включ.

Д = ±0,0075-t °C в поддиапазоне св. +333 до +1100 °C

KFD2-UT2-

Ex2+ 6DL1133-6EW00-0EH1

Д = ±(0,0005-t

+ 0,006-D +

1) °C

Д = ±(0,0005-t + 0,006-D + 3,5) °C в поддиапазоне от 0 до +333 °C включ.

Д = ±(0,008-t + 0,006-D + 1) °C в поддиапазоне св. +333 до +1100 °C

1

2

3

4

5

6

7

8

Температура технологическ их жидкостей и        газов,

составных частей оборудования

от    -40    до

+600 °С

2xTyp K

Термопара

типа «К»4)

A = ±1,5 °С в поддиапазоне от -40 до +375 °С включ.

A = ±0,0075+ °С

в поддиапазоне св. +375 до +600 °С

6DL1134 -6JH00-0EH1

A = ±0,8 °С

A = ±2,3 °С в поддиапазоне от -40 до +375 °С включ.

A = ±(0,0075+ +0,8) °С

в поддиапазоне св. +375 до +600 °С

от 0 до +550 °С

Wika TC10-C

A = ±2,5 °С в поддиапазоне от -40 до +333 °С включ.

A = ±0,0075+ °С

в поддиапазоне св. +333 до +550 °С

A = ±3,3 °С в поддиапазоне от -40 до +333 °С включ.

A = ±(0,0075+ +0,8) °С

в поддиапазоне св. +333 до +550 °С

от 0 до +200 °С

Wika TC53

A = ±1,5 °С

A = ±2,3 °С

От 0 до +120 °С

MQ 0206-

PVDF

A = ±2,5 °С

A = ±3,3 °С

От 0 до +300 °С

2xNiCr-Ni-5-

68450-

BB1382A-03

От 4 до

20 мА

A = ±2,5 °С

6DL1133

-6EW00-

0EH1

Y = ±0,5 %

A = ±4 °С

1

2

3

4

5

6

7

8

Температура технологическ их жидкостей и        газов,

составных частей оборудования

От 0 до +600 °С

2xNiCr-N    5-

68450-BB1382A

От 4 до

20 мА

A = ±2,5 °С в поддиапазоне от 0 до +375 °С включ.

A=±(1+0,004-t) °С

в поддиапазоне св. +375 до +600 °С

6DL1133-

6EW00-0EH1

Y = ±0,5 %

A = ±4 °С в поддиапазоне от 0 до +375 °С включ.

A=±(2,5+0,0041) °C

в поддиапазоне св. +375 до +600 °С

От 0 до +300 °С

2xNiCr-Ni-K5-

68450-

BB1382A-04

A = ±2,5 °С

A = ±4 °C

От -40 до

+80 °С

JUMO 90.7023

A = ±0,6 °С

A = ±2,1 °C

от -60 до

+120 °С

Siemens 7MC7523-0NA00-1CC1-Z

A = ±2,5 °С

A = ±4 °C

Уровень технологическ их жидкостей

от 0 до

2 м

Profimess    FD-

01.2.0.1.1.2.04.2.1

От 4 до

20 мА

Y = ±0,35 %

Y = ±0,85 %

От 5 до

600 мм

Wika KFG Level (1015) BMG-

A = ±5,0 мм

BRAUN

- E16 A365

(752P)

Y = ±0,1 %

A = ±5,6 мм

От 0 до

800 мм

Wika KFG Level (1016) UTN-

A = ±5,0 мм

6DL1133-

6EW00-0EH1

Y = ±0,5 %

A = ±9,0 мм

От 90 до

320 мм

Wika KFG Level (1001) ALF

A = ±5,0 мм

A = ±6,2 мм

1

2

3

44

5

6              7

8

Давление, разность давлений, разрежение технологически х жидкостей и газов

От 0 до

250 бар

От 0 до 25

МПа

7MF4333,

7MF4233,

7MF4033

от 4 до

20 мА

YoOT= ±0,2 %

Yдоn= ± (0,1-к + 0,2) %

6DL1133-6EW00-

0EH1

Y = ±0,5 %

Y = ± (0,1-к + 0,9) %

AddFEM PoCo Plus

6DL3100-8AC05

Y = ±0,12 %

Y = ± (0,1-к + 0,52) %

BRAUN -  E16

A365 (752P)

Y = ±0,1 %

Y = ± (0,1-к + 0,5) %

от 0 до 25 бар

Profimess

PU-01N.1.1.1.H

Yora= ±1,0 %

Yдoп= ± 0,35 % на каждые 10 °С

6DL1133-6EW00-

0EH1

Y = ±0,5 %

Уосн= ±1,5 %

Yдoп= ± 0,35 % на каждые 10 °С

от 0 до 250 бар

HDA 4744-A-250-00O

+ PP

YoOT= ±0,5 %

Yдoп= ± 0,15 % на каждые 10 °С

Уосн= ±1,0 %

Yдoп= ± 0,15 % на каждые 10 °С

От 0 до

500 мбар

Siemens 7MF4433

Yot^ ±(0,005-к +0,05)%

Yдoп= ± (0,08-к + 0,1) %

уосн= ±(0,005•к +0,55)%

Yдoп= ± (0,08-к + 0,1) %

От 0 до 25 бар

Labom CA1100

YoOT= ±0,2 %

Yдoп= ± 0,2 % на каждые 10 °С

AddFEM PoCo Plus

6DL3100-8AC05

Y = ±0,12 %

Уосн= ±0,32 %

Yдoп= ± 0,2 % на каждые 10 °С

От 0 до -15 мбар

Endress+Hauser GmbH

Cerabar S PMC71

Yo^ ±0,05 %

Yдoп= ± 0,1175 % на каждые 28 °С

6DL1133-6EW00-

0EH1

Y = ±0,5 %

Уосн= ±0,55 %

Yдoп= ±0,1175 % на каждые

28 °С

От 0 до

250 бар

Siemens   SITRANS

P220      7MF1567-

3DD00-1AA1

/осн= ±0,25 %

Yдoп= ± 0,063 % на каждые 10 °С

Уосн= ±0,75 %

Yдoп= ± 0,063 % на каждые 10 °С

Расход технологически х жидкостей и газов

От 0 до

250 м3

Krohne

Optiflux 4300R

5 = ±1,1 %

А = ±(1,25 + 0,011-Х) м3

От 28 до

280 л/мин

KEM   HMP25-SC-

W.PN40.E.V.-090 (VTC-K-K-N-P)

5 = ±3 %

AddFEM PoCo Plus

6DL3100-8AC05

Y = ±0,12 %

А = ±(0,31 + 0,03-Х) м3

1

2

3

4

5

6

7

8

Концентрация кислорода

От 0 до 10 %

Emerson Модель:   X-

STREAM XE

от 4 до

20 мА

Y = ±7,5 %

6DL1133-6EW00-

0EH1

Y = ±0,5 %

Y = ±8 %

Концентрация водорода

От 0 до 35 %

Удельная теплотворная способность газа

От 30 до

50 мДж/м3

Не нормируется

Не нормируется

Плотность газа

От 0,7 до

1,2 кг/м3

Не нормируется

Не нормируется

Виброперемещение технологических частей оборудования

От 2 до 8 мм

MS-System

RE103/WW01

7

5 = ±3 %

A = ±(0,03 + 0,03 •Х) мм

СКЗ виброперемещения технологических частей оборудования

от 0,3 до

4,3 мм

MEGGITT

TQ 402 & (IQS 450)

Напряжение переменного тока

от -25 до +40 мкм

VM600 + 6DL1133-

6EW00-0EH1

A = ±(0,02 +

0,03 •Х) мкм

От -(0,055 + 0,03 •Х) до +(0,076 + 0,03 •Х) мкм

От 0 до 500

мкм

MEGGITT TQ

412 & (IQS

450)

Напряжение переменного тока

Частота вращения технологических частей оборудования

От 0,1 до

100 Гц

BRAUN

A5S13

от 0,1 до

100 Гц

5 = ±0,1 %

AddFEM PoCo Plus

6DL3100-8AC05

5 = ±0,01 %

5 = ±0,11 %

От 0 до 12000 Гц

BRAUN A5S

от 0 до

12000 Гц

Braun E16

5 = ±(0,005+

1ЕМР) %

5 = ±(0,105+1ЕМР) %

1

2

3

4

5

6

7

8

Виброскорость технологических частей оборудования

от 0,8 до

50 мм/с

144-202-000-2x5

От 5 до 5000 Гц

5осн = ±13 %

(для ДИ от 0,8 до 1,5 мм/с) 5осн = ±11 %

(для ДИ от 1,5 до 50 мм/с) 5доп= ± 0,05 % на каждый 1 °С

VM600 +

6DL1133-

6EW00-0EH1

Д = ±(0,02 + 0,03 •Х) мм/с

Досн = ±(0,02 + 0,16^Х) мм/с (для ДИ от 0,8 до 1,5 мм/с)

Досн = ±(0,02 + 0,14 •Х) мм/с (для ДИ от 1,5 до 50 мм/с) 5доп= ± 0,05 % на каждый 1 °С

От 0 до

20 мм/с

Meggit СА 202 & (IPC

704)

От 0,5 до

5000 Гц

5 = ±19,5 %

Д = ±(0,02 + 0,225 •Х) мм/с

CE680

От 0,5 до 14000 Гц

5 = ±6 %

Д = ±(0,02 + 0,09 •Х) мм/с

Переменное давление газа

От

0,0005 до

250 мбар

Meggitt CP 532

От 2 до 15000 Гц

5осн = ±10 %

5доп= ±5 %

Д = ±(0,02 + 0,03 •Х) мбар

Д = ±(0,02 + 0,18 •Х) мбар

Сила переменного электрического тока

От 0 до

10 кА

ТТ - GAR3 ИП - 7KG9661

от 4 до

20 мА

5 = ±0,7 %

6DL1133-

6EW00-0EH1

Y = ±0,5 %

Д = ±(0,05 + 0,007 •Х) кА

Напряжение переменного электрического тока

От 0 до

20 кВ

ТН - TJC 6-G ИП - 7KG9661

5 = ±0,4 %

Д = ±(0,1 + 0,004 •Х) кВ

От 0 до

500 В

ТН - TJC 6-G

ИП - EMBSIN 221

UE

Д = ±(2,5 + 0,002^Х) В

Д = ±(5 + 0,002 •Х) В

Сила   постоянного

электрического тока5)

-

-

5 = ±0,4 %

Д = ±(1,5+ 0,004^Х) В

1

2

3

4

5

6

7

8

Активная электрическая мощность

От -20 до

220 МВт

ТТ - GAR3

ТН - TJC 6-G

ИП - 7KG9661

от 4 до

20 мА

6 = ±1,4 %

AddFEM PoCo Plus 6DL3100-8AC05

Y = ±0,12 %

Д = ±(0,29+ 0,014-Х) МВт

Частота переменного электрического тока

От 45 до

55 Гц

ИП - 7KG9661

Д = ±0,01 Гц

6DL1133-6EW00-

0EH1

Y = ±0,5 %

Д = ±0,06 Гц

Примечания:

1) В таблице указан максимальный диапазон измерений для данной структуры ИК, внутри которого выбираются конкретные рабочие поддиапазоны измерений. В ИК уровня технологических жидкостей «ноль» носит условный характер и может быть установлен в любой точке в пределах диапазона измерений датчика. Диапазон показаний, отображаемых на верхнем уровне, для отдельно взятого ИК может быть смещен относительно диапазона измерений.

Используемые обозначения:

Д - пределы допускаемой абсолютной погрешности в рабочих условиях эксплуатации;

6 - предел допускаемой относительной погрешности в рабочих условиях эксплуатации;

Y - пределы допускаемой приведенной погрешности в рабочих условиях эксплуатации (приведенной к диапазону измерения);

Досн - пределы допускаемой основной абсолютной погрешности;

6осн - предел допускаемой основной относительной погрешности;

уосн - пределы допускаемой основной приведенной погрешности (приведенной к диапазону измерения);

6доп - предел допускаемой дополнительной относительной погрешности от изменения температуры окружающей среды;

Yдоп - пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды (приведенной к диапазону измерения);

t - текущее значение измеряемой температуры, °С;

Х - текущее значение измеряемого параметра; к - коэффициент перенастройки диапазона;

ЕМР - единица младшего разряда.

Лист № 13 Всего листов 15

Продолжение таблицы 2______________________________________________________________________________________________________

  • 2) В качестве ПИП могут использоваться аналогичные ПИП утвержденного типа с метрологическими характеристиками не хуже указанных в столбце 5 таблицы.

  • 3) В составе ИК температуры в качестве ПИП могут использоваться термопреобразователи сопротивления утвержденного типа с НСХ типа Pt100 (а=0,00385 °С-1) по ГОСТ 6651-2009 класса допуска не ниже указанного в таблице.

t - измеренное значение температуры, °С.

  • 4) В составе ИК температуры в качестве ПИП могут использоваться термопары утвержденного типа с НСХ типа К по ГОСТ Р 8.585-2001 класса допуска не ниже указанного в таблице.

  • 5) Канал измерения сигналов от измерительных преобразователей сигналов напряжения постоянного тока в диапазоне от 0 до 300 В. Отображение на АРМ в единицах измерения напряжения постоянного тока в диапазоне от 0 до 300 В.

Таблица 3 - Основные технические характеристики ИК системы

Наименование параметра

Значение

Напряжение питания переменного тока с частотой 50+2 Гц, В

от 187 до 242

Рабочие условия ПИП и ИП, кроме ТС и ТП:

Температура окружающей среды, °С

от -20 до +35

Атмосферное давление, кПа

от 84,0 до 106,7

Относительная влажность окружающего воздуха, %

до 80 без конденсации

Рабочие условия применения ВИК:

Температура окружающей среды, °С

от +20 до +30

Относительная влажность окружающего воздуха при температуре не более +25 °С, %

до 80 без конденсации

Атмосферное давление, кПа

от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист документа «Система измерительно-управляющая в составе АСУ ТП Нижнекамской ПГУ ТЭС - ПТУ00, ГТУ01, ГТУ02. Руководство по эксплуатации».

Комплектность средства измерений

Таблица 4 - Комплектность системы

Наименование

Обозначение

Колич ество

Система измерительно-управляющая в составе АСУ ТП Нижнекамской ПГУ ТЭС - ПТУ00, ГТУ01, ГТУ02, заводской № 001

СИУ АСУ ТП

1 шт.

Руководство по эксплуатации

СТГТ-НКНХ-001 РЭ

1 шт.

Формуляр

СТГТ-НКНХ-001 ФО

1 шт.

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

Нормативные документы, устанавливающие требования к системе измерительно-управляющей в составе АСУ ТП Нижнекамской ПГУ ТЭС - ПТУ00, ГТУ01, ГТУ02

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Общество с ограниченной ответственностью «Сименс Технологии Газовых Турбин» (ООО «Сименс Технологии Газовых Турбин»)

ИНН: 7804027534

Адрес: 188508, Ленинградская обл., Ломоносовский р-н, Южная часть промзоны Горелово тер, Сименса ул., д. 1

Телефон: (812) 643-73-00

E-mail: SGTT@siemens.com

Web-сайт: www.siemens.com/energy

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: (495) 437-55-77

Факс: (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» ноября 2021 г. № 2635

Лист № 1

Всего листов 4

Регистрационный № 83841-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-10

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-10 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 10 м3.

Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-10 основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары стальные горизонтальные цилиндрические РГС-10 представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами. По наружной поверхности резервуары теплоизолированы слоем минеральной ваты и покрыты оцинкованным листом.

Резервуары оборудованы смотровой площадкой с лестницей и ограждениями.

Заводские номера наносятся на обшивку резервуара (рисунок 1).

Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства.

Резервуары РГС-10 с заводскими номерами 1, 2 расположены по адресу: Республика Башкортостан, Туймазинский район, г. Туймазы, с. Субханкулово, МО «Гафуровский с/с», ул. Магистральная, 3, ЛПДС «Субханкулово», Туймазинское НУ АО «Транснефть - Урал».

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-10 представлен на рисунках 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №2635 от 13.12.2021, https://oei-analitika.ru

Рисунок 1 - Место нанесения заводских номеров

Приказ Росстандарта №2635 от 13.12.2021, https://oei-analitika.ru

Рисунок 2 - Общий вид резервуара РГС-10 с заводским номером 1

Приказ Росстандарта №2635 от 13.12.2021, https://oei-analitika.ru

Рисунок 3 - Общий вид резервуара РГС-10 с заводским номером 2

Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-10 не предусмотрено.

Программное обеспечение отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

10

Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), %

±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС

от -50 до +50

Атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы, лет, не менее

30

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-10

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-10

Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Изготовитель

Открытое акционерное общество «Болоховский завод сантехнических заготовок» (ОАО «Бзстз»)

ИНН 7128003449

Адрес: 301275, Тульская обл., Киреевский р-н, п. Стахановский, ул. Заводская, 1 здание заводоуправления, кабинет 1

Телефон: +7 (4872) 70-48-51

Web-сайт: bzstz.ru

E-mail: bzstz07@mail.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51 Телефон: +7 9372834420

Факс +7 (843) 515-00-21

E-mail: trifonovua@mail.ru

Аттестат аккредитации ООО «МетроКонТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312640 от 01.04.2019 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» ноября 2021 г. № 2635

Регистрационный № 83842-21

Лист № 1

Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТТИ

Назначение средства измерений

Трансформаторы тока ТТИ (далее - трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.

Описание средства измерений

Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.

Трансформаторы - встроенные, шинные, в пластмассовом корпусе, однофазные, одноступенчатые, для измерений или учета, с одной вторичной обмоткой, с одним коэффициентом трансформации. В качестве первичной обмотки выступает шина, пропущенная через проходное отверстие трансформатора. Выводы вторичной обмотки подключены к клеммам, закрепленным в верхней части корпуса трансформатора. Трансформаторы могут выпускаться в корпусах черного или серого цвета.

Трансформаторы выпускаются в модификациях ТТИ-А, ТТИ-30, ТТИ-40, ТТИ-60, ТТИ-85, ТТИ-100, ТТИ-125, отличающихся номинальным первичным током, классом точности, номинальной вторичной нагрузкой, размерами проходного отверстия, габаритными размерами и массой. Модификация ТТИ-А изготавливается со встроенной шиной.

Заводской номер наносится на маркировочную наклейку трансформатора любым технологическим способом в виде буквенно-цифрового кода.

Общий вид трансформаторов представлен на рисунке 1. Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено. Пломбирование трансформаторов не предусмотрено.

Приказ Росстандарта №2635 от 13.12.2021, https://oei-analitika.ru

а) модификация ТТИ-А

Приказ Росстандарта №2635 от 13.12.2021, https://oei-analitika.ru

ТТИ-40

Приказ Росстандарта №2635 от 13.12.2021, https://oei-analitika.ru

б) модификация ТТИ-30

Приказ Росстандарта №2635 от 13.12.2021, https://oei-analitika.ru

г) модификация ТТИ-60

в

Приказ Росстандарта №2635 от 13.12.2021, https://oei-analitika.ru

д) модификация ТТИ-85

Приказ Росстандарта №2635 от 13.12.2021, https://oei-analitika.ru

е) модификация ТТИ-100

Приказ Росстандарта №2635 от 13.12.2021, https://oei-analitika.ru

ж) модификация ТТИ-125

Рисунок 1 - Общий вид трансформаторов

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

ТТИ-А

Номинальный первичный ток Лном, А

5; 10; 15; 20; 25; 30; 40; 50;

60; 75; 80; 100; 125; 150; 200; 250; 300; 400; 500; 600;

800; 1000

Номинальный вторичный ток /гном, А

Номинальная вторичная нагрузка 5гном с индуктивноактивным коэффициентом мощности со5(рг=0,8, В -А

5; 10

Класс точности вторичной обмотки по

ГОСТ 7746-2015:

  • - для измерений

  • - для учета

Номинальная частота переменного тока, Гц

Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений

Значение для модификации

тти-зо

ТТИ-40

ТТИ-60

ТТИ-85

ТТИ-100

ТТИ-125

100; 150; 200; 250;

300

300; 400;

500; 600

600;

750;

800;

1000

750;

800; 1000; 1200;

1500

1000;

1200;

1250;

1500;

1600

1500;

1600

5

5; 10

5; 10

10; 15

15

15

15

0,5

0,5S

Таблица 2 - Габаритные размеры и масса трансформаторов

Модификация

Габаритные размеры (ширинахвысотахглубина), мм, не более

Размеры поперечного сечения шины (длинаxширина), пропускаемой через проходное отверстие, мм, не более

Масса, кг, не более

ТТИ-А

83х103х47

-

0,60

ТТИ-30

83x103x47

30x10

0,60

ТТИ-40

75x98x42

40x10

0,38

ТТИ-60

101x127x45

60x20

0,60

ТТИ-85

128x157x42

82x30

1,02

ТТИ-100

144x154x42

100x10;80x30

1,16

ТТИ-125

191x220x42

125x10; 125x57

2,20

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Рабочие условия измерений:

- температура окружающей среды, °С

от -45 до +50

Средняя наработка до отказа, ч

320000

Средний срок службы, лет

25

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на маркировочную наклейку трансформатора любым технологическим способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока ТТИ

-

1 шт.

Держатели для крепления на монтажной поверхности

-

4 шт. 1)

2 шт. 2)

Крепежная пластина 3)

-

1 шт.

Винты для крепления шины 4)

-

2 шт.

Пластиковые изоляторы на винты 4)

-

2 шт.

Комплект для крепления к шине: 5)

  • - болт

  • - гайка

  • - шайба пружинная

  • - шайба плоская

-

2 шт.

2 шт.

2 шт.

2 шт.

Паспорт

-

1 экз.

Упаковочная коробка

-

1 шт.

  • 1) Для всех модификаций, кроме ТТИ-А.

  • 2) Только для модификации ТТИ-А.

  • 3) Для всех модификаций, кроме ТТИ-А, ТТИ-60, ТТИ-100.

  • 4) Для всех модификаций, кроме ТТИ-А.

  • 5) Только для модификации ТТИ-А.

Сведения о методиках (методах) измерений

приведены в разделе 8 «Методика (методы) измерений» паспорта.

Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТТИ

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»

ТУ 27.11.42-002-31374390-2021 «Трансформаторы тока ТТИ. Технические условия»

Изготовитель

Общество с ограниченной ответственностью «Сарапульский электромеханический завод» (ООО «СЭМЗ»)

ИНН 1838022029

Адрес деятельности: 427964, Удмуртская республика, г. Сарапул, проезд Красный, здание 25, корпус 1

Место нахождения и адрес юридического лица: 427964, Удмуртская республика, г. Сарапул, проезд Красный, здание 25, корпус 1

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» ноября 2021 г. № 2635

Лист № 1

Всего листов 3

Регистрационный № 83843-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения ЗНОМ-15-63

Назначение средства измерений

Трансформаторы напряжения ЗНОМ-15-63 (далее по тексту - трансформаторы напряжения), изготовленные в период 1967 по 1975 гг., предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Описание средства измерений

Принцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжение для измерения, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.

Трансформаторы являются однофазными, заземляемыми.

Трансформаторы состоят из магнитопровода, выполненного из электротехнической стали, обмоток с изоляцией и других конструктивных деталей, служащих для соединения отдельных частей в единую конструкцию.

Активная часть находится в баке, заполненном трансформаторным маслом. Баки и крышки трансформаторов сварены из немагнитной стали, так как трансформаторы предназначены для встраивания в пофазно-экранированные токопроводы и находятся в поле больших токов. Баки и крышки трансформаторов выполнены из листовой стали. Выводы первичной обмотки расположены на крышке бака. Выводы вторичных обмоток и заземляемый ввод первичной обмотки трансформаторов расположены на боковой стенке бака.

Трансформаторы напряжения выпущены в следующих модификациях:

  • - ЗНОМ-15-63 заводские №№ 18251, 19018, 19020, 19536, 20208, 20211, 23388, 25218, 25219;

  • - ЗНОМ-15-63У4 заводские №№ 31297, 31703, 31704, 35413, 35424, 37099.

Общий вид трансформаторов приведен на рисунке 1.

Пломбирование трансформаторов не предусмотрено. Нанесение знака поверки на трансформаторы напряжения не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен методом тиснения на информационную табличку в месте, указанном на рисунке 1.

Приказ Росстандарта №2635 от 13.12.2021, https://oei-analitika.ru

Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Модификация трансформатора

ЗНОМ-15-63

ЗНОМ-15-63У4

ЗНОМ-15-63У4

Заводской номер

18251, 19018, 19020,

19536, 20208, 20211,

23388, 25218, 25219

31297, 31703,

31704,

35413, 35424, 37099

Номинальное напряжение первичной обмотки, В

6000/^3

10000/^3

Номинальное       напряжение

вторичной обмотки, В

100/^3

Номинальная частота 1ном, Гц

50

Класс    точности    основной

вторичной обмотки по ГОСТ 1983

0,5

Номинальная мощность основной вторичной обмотки, В^А

50

75

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -40 до +45

Знак утверждения типа

Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор напряжения

ЗНОМ-15-63

1 шт.

ЗНОМ-15-63У4

1 шт.

Паспорт

ЗНОМ-15-63

1 экз.

ЗНОМ-15-63У4

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Общие сведения» паспорта трансформатора напряжения

Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения ЗНОМ-15-63

Техническая документация изготовителя

Изготовитель

«Московский электрозавод им. В.В. Куйбышева» (изготовлены с 1967 г. по 1975 г.)

Адрес: 105023, г. Москва, ул. Электрозаводская, 21

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д.31

Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11

Факс: +7 (499) 124-99-96

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации RA.RU.310639 в Реестре аккредитованных лиц

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» ноября 2021 г. № 2635

Лист № 1 Регистрационный № 83844-21 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-111

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-111 (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

  • 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным обеспечением (ПО) «АльфаЦЕНТР», автоматизированное рабочее место (АРМ), устройство синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ, формирование и хранение поступающей информации, оформление отчетных документов. Также на сервере имеется возможность расчета потерь электроэнергии от точки измерений до точки поставки в случае использования данных от АИИС КУЭ в качестве замещающей информации либо для расчета величины сальдо перетоков электроэнергии по внутреннему сечению коммерческого учета. От сервера ИВК информация передается на АРМ энергосбытовой организации по выделенному каналу связи по протоколу TCP/IP.

Передача результатов измерений от сервера ИВК или АРМ энергосбытовой организации коммерческому оператору (КО) и другим субъектам оптового рынка электроэнергии и мощности (ОРЭМ) производится в виде файлов в xml-формате по электронной почте с использованием электронной подписи согласно требованиям «Формат и регламент предоставления результатов измерений, состояний средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» (Приложение 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности).

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УССВ. УССВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с УССВ осуществляется при каждом сеансе связи, но не реже 1 раза в сутки. Корректировка часов сервера производится при расхождении показаний часов сервера с УССВ на величину более ±1 с.

Сравнение показаний часов счетчиков с часами сервера осуществляется во время сеанса связи, но не реже 1 раза в сутки, корректировка часов счетчиков производится при расхождении показаний часов счетчика с часами сервера на величину более ±1 с.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер указывается в паспорте-формуляре на систему автоматизированную информационноизмерительную коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-111.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) «АльфаЦЕНТР». ПО «АльфаЦЕНТР» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР». Метрологически значимая часть ПО «АльфаЦЕНТР» указана в таблице 1. Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО «АльфаЦЕНТР»

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ac metrology.dll

Номер версии (идентификационный номер) ПО

не ниже 12.1

Цифровой идентификатор ПО

3E736B7F380863F44CC8E6F7BD211C54

Алгоритм вычисления цифрового идентификатора

ПО

MD5

Метрологические и технические характеристики

Таблица 2 — Состав измерительных каналов (ИК) АИИС КУЭ и их метрологические характеристики

Но

мер

ИК

Наименование точки измерений

Измерительные компоненты

Сервер

Вид электро-энергии

Метрологические характеристики ИК

ТТ

ТН

Счетчик

УССВ

Границы допускаемой основной относительной погрешности (±6), %

Границы допускаемой относительной погрешности в рабочих условиях (±6), %

1

ТП-225 10/0,4 кВ, РУ-0,4 кВ,

Ввод Т-1 0,4 кВ

ТСН 12

Кл.т. 0,2S 3000/5

Рег. № 26100-03 Фазы: А; В; С

ПСЧ-4ТМ.05М.17

Кл.т. 0,5S/1,0

Рег. № 36355-07

УССВ-2

Рег. №

54074-13

HP ProLiant DL160

Gen10

Активная

Реактивная

0,7

1,3

2,2

4,0

2

ТП-225 10/0,4 кВ, РУ-0,4 кВ,

Ввод Т-2 0,4 кВ

ТСН 12

Кл.т. 0,2S 3000/5

Рег. № 26100-03 Фазы: А; В; С

ПСЧ-4ТМ.05М.17

Кл.т. 0,5S/1,0

Рег. № 36355-07

Активная

Реактивная

0,7

1,3

2,2

4,0

Пределы допускаемой абсолютной погрешности часов компонентов АИИС К времени UTC(SU)

УЭ в рабочих условиях относительно шкалы

±5 с

Примечания:

  • 1.   В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

  • 2.   Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

  • 3.   Погрешность в рабочих условиях указана для тока 2 % от 1м, cos9 = 0,8инд.

  • 4.   Допускается замена ТТ и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УССВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики

Значение

Количество ИК

2

Нормальные условия:

от 95 до 105

параметры сети:

от 1 до 120

напряжение, % от ином

0,9

ток, % от 1ном

от 49,8 до

коэффициент мощности cosф

50,2

частота, Гц

от +15 до

температура окружающей среды, °С

+25

Условия эксплуатации:

параметры сети:

от 90 до 110

напряжение, % от ином

от 1 до 120

ток, % от 1ном

от 0,5 до 1,0

коэффициент мощности cosф

от 49,6 до

частота, Гц

50,4

температура окружающей среды в месте расположения ТТ, °С

от -40 до +40

температура окружающей среды в месте расположения счетчиков,

от 0 до +35

°С

от +15 до

температура окружающей среды в месте расположения сервера, °С

+25

Надежность применяемых в АИИС КУЭ компонентов: для счетчиков:

среднее время наработки на отказ, ч, не менее

140000

среднее время восстановления работоспособности, ч

2

для УССВ:

среднее время наработки на отказ, ч, не менее

74500

среднее время восстановления работоспособности, ч

2

для сервера:

среднее время наработки на отказ, ч, не менее

70000

среднее время восстановления работоспособности, ч

1

Глубина хранения информации:

для счетчиков: тридцатиминутный профиль нагрузки в двух направлениях, сут,

не менее

45

при отключении питания, лет, не менее

30

для сервера:

хранение результатов измерений и информации состояний

средств измерений, лет, не менее

3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

- журнал счетчиков:

параметрирования;

коррекции времени в счетчиках;

формирование событий по результатам автоматической самодиагностики;

отсутствие напряжения по каждой фазе с фиксацией времени пропадания и восстановления напряжения;

перерывы питания с фиксацией времени пропадания и восстановления.

  • -   журнал сервера:

изменение значений результатов измерений;

изменение коэффициентов измерительных трансформаторов тока и напряжения; пропадания питания;

коррекции времени в счетчиках и сервере;

пропадание и восстановление связи со счетчиками;

замены счетчика;

полученные с уровня ИИК «Журналы событий».

Защищенность применяемых компонентов:

  • -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

сервера.

  • -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии;

сервера.

Возможность коррекции времени в: счетчиках электрической энергии (функция автоматизирована);

сервере (функция автоматизирована).

Возможность сбора информации:

о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность:

измерений 30 мин (функция автоматизирована);

сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 — Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт./экз.

Трансформаторы тока

ТСН 12

6

Счетчики электрической энергии многофункциональные

ПСЧ-4ТМ.05М

2

Устройство синхронизации системного времени

УССВ-2

1

Сервер

HP ProLiant DL160 Gen 10

1

Паспорт-формуляр

ЛНТА.411711.002.ПФ.018

1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ ООО «Лента» ТК-111», аттестованном ООО «ЭнергоПромРесурс», аттестат аккредитации № RA.RU.312078 от 07.02.2017 г.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-111

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Общество с ограниченной ответственностью «Лента» (ООО «Лента»)

ИНН 7814148471

Адрес: 197374, г. Санкт-Петербург, ул. Савушкина, д. 112, литера Б

Телефон (факс): (812) 380-61-31

Web-сайт: lenta.com

E-mail: info@lenta.com

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс» (ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail . com

Аттестат аккредитации ООО «ЭнергоПромРесурс» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312047 от 26.01.2017 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» ноября 2021 г. № 2635

Лист № 1

Всего листов 3

Регистрационный № 83845-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Вискозиметры стеклянные капиллярные эталонные

Назначение средства измерений

Вискозиметры стеклянные капиллярные эталонные (далее - вискозиметры) предназначены для измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях.

Описание средства измерений

Принцип действия основан на измерении времени истечения определенного объема исследуемой жидкости через капилляр вискозиметра под действием собственного веса и при постоянном контроле температуры.

Вискозиметры состоят из трех соединенных между собой стеклянных трубок, в одной из которых расположен капилляр и измерительный резервуар, ограниченный двумя кольцевыми рисками.

Вискозиметры представляют собой D-образную стеклянную трубку.

Вискозиметры изготавливают из химически стойкого лабораторного стекла. На широкой трубке каждого вискозиметра указывают заводской номер и год выпуска. Вискозиметры маркируют путем нанесения на сферической поверхности измерительного резервуара его номинального значения объема, а также меток, определяющих измерительный резервуар вискозиметра.

К вискозиметрам данного типа относятся вискозиметры стеклянные капиллярные эталонные с заводскими номерами 921118, 850112, 760213, 150618, 981118, 700918, 861206, 030604, 931118, 870111, 951118, 780914, 961118, 010491, 941118, 1021118, 971118, 891118.

Общий вид вискозиметров представлен на рисунке 1.

Пломбирование вискозиметра не предусмотрено.

Приказ Росстандарта №2635 от 13.12.2021, https://oei-analitika.ru

Рисунок 1 - Общий вид вискозиметра

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Метрологические и основные технические характеристики вискозиметров представлены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики вискозиметров

Заводской номер вискозиметра

Номинальное значение постоянной С,

22 мм22

Диапазон измерений вязкости, мм2

Пределы допускаемой относительной погрешности определения постоянных вискозиметров, %

Отклонение постоянной вискозиметра от номинального значения, %, не более

921118,

850112

0,0017

0,4 - 3,4

760213,

150618

0,005

1 - 10

981118

0,010

2 - 20

700918

0,017

3,4 - 34,0

861206,

030604

0,05

10 - 100

± (0,0109-ln(C) +

0,1214)*, где С - номинальное

931118,

870111

0,17

34 - 340

30

951118,

780914

0,5

100 - 1000

значение постоянной вискозиметра, мм22

961118,

010419

1,7

340 - 3400

941118,

1021118

5,0

1000 - 10000

971118

10,0

2000 - 20000

891118

17,0

3400 - 34000

* не более 0,2 %

Таблица 2 - Основные технические характеристики вискозиметров

Наименование характеристики

Значение

Условия эксплуатации вискозиметров:

- температура окружающего воздуха, °С

20 ± 2

- относительная влажность воздуха, %

от 30 до 80

- атмосферное давление, кПа

от 84,0 до 106,7

Габаритные размеры (ШхВ), мм, не более

55 х 610

Масса, кг, не более

0,2

Средний срок службы, лет

25

Наработка на отказ, ч

48000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации Хд 2.842.001 РЭ типографическим способом.

Комплектность средства измерений

В таблице 3 представлена комплектность средства измерений.

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Вискозиметр стеклянный

заводские номера 921118, 850112, 760213, 150618, 981118, 700918, 861206, 030604, 931118, 870111,

капиллярный эталонный

951118, 780914, 961118, 010491, 941118, 1021118,

971118, 891118

18 шт.

Футляр для вискозиметров

-

5 шт.

Руководство по эксплуатации

Хд 2.842.001 РЭ

1 экз.

Сведения о методиках (методах) измерений

приведены в п. 11 руководства по эксплуатации Хд 2.842.001 РЭ «Вискозиметры стеклянные капиллярные эталонные. Руководство по эксплуатации»

Нормативные и технические документы, устанавливающие требования к вискозиметрам стеклянным капиллярным эталонным

Техническая документация ФГУП «ВНИИМ им. Д.И. Менделеева»

Изготовитель

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)

ИНН 7809022120

Адрес: 190005, г. Санкт-Петербург, Московский пр. д. 19

Телефон: +7 (812) 251-7601, факс: +7 (812) 713-0114

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр. д. 19

Телефон: +7 (812) 251-7601, факс: +7 (812) 713-0114

Web-сайт: www.vniim.ru

E-mail: info@vniim. ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» ноября 2021 г. № 2635

Лист № 1 Регистрационный № 83846-21 Всего листов 27

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-22 и котельных, входящих в состав филиала

Назначение средства измерений

Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-22 и котельных, входящих в состав филиала (далее - АСКУТЭ ТЭЦ-22) предназначена для измерений объемного расхода, объема, массы, температуры, разности температур, давления и количества тепловой энергии, а также времени.

Описание средства измерений

Принцип действия АСКУТЭ ТЭЦ-22 основан на измерениях параметров теплоносителя (объемный расход, объем, масса, температура, разность температур, давление) и количества тепловой энергии измерительными компонентами с последующей обработкой измерительной информации вычислительными компонентами.

АСКУТЭ ТЭЦ-22 представляет собой многофункциональную, проектно-компонуемую трехуровневую автоматизированную измерительную систему с централизованным управлением и распределенной функцией измерений. АСКУТЭ ТЭЦ-22 спроектирована для конкретного объекта из компонентов серийного изготовления, принимается как законченное изделие непосредственно на объекте эксплуатации (ИС-2 согласно ГОСТ Р 8.596-2002). АСКУТЭ ТЭЦ-22 осуществляет учет тепловой энергии и параметров теплоносителя на объектах ПАО «Мосэнерго»: ТЭЦ-22, РТС «Жулебино», РТС «Некрасовка», РТС «Перово». Перечень узлов учета (УУ) приведен в таблице 1.

Нижний уровень включает в свой состав измерительные компоненты (средства измерений утвержденного типа (далее - СИ)), размещенные на УУ, обеспечивающие измерение и передачу полученных данных на средний уровень АСКУТЭ ТЭЦ-22. Перечень СИ, которыми укомплектованы УУ приведен в таблице 2.

Средний уровень: связующие компоненты - устройства сбора и передачи данных (УСПД), вычислительная компонента - сервер измерительно-вычислительного комплекса (сервер ИВК), коммутационное оборудование и каналы связи для обеспечения информационного взаимодействия между уровнями системы.

Верхний уровень состоит из сервера коммерческого учета (СКУ), установленного в центре обработки данных (ЦОД) ПАО «Мосэнерго», автоматизированных рабочих мест (АРМ) и вспомогательного оборудования.

Структурная схема АСКУТЭ ТЭЦ-22 приведена на рисунке 1.

Таблица 1 - Перечень УУ

Наименование

ТЭЦ-22

ТЭЦ-22

1

Магистраль М-1 «Кузьминки»

12

Подпиток т/с БЛ-9 (через деаэратор)

2

Магистраль М-12 «Вешняки»

13

Подпиток т/с БЛ-9 (помимо деаэратора)

3

Магистраль М-7 «Выхино»

14

Возврат конденсата с МНПЗ

4

Магистраль М-14 «Люблино»

15

Холодная вода

5

Магистраль М-5 «Орехово-Борисово»

16

Аварийный подпиток т\с от ТГ-10

6

Пар на МНПЗ (нитка А)

17

Аварийный подпиток т\с от ТГ-6

7

Пар на МНПЗ (нитка Б)

18

Аварийный подпиток т\с от ТГ-3

8

Пар на МНПЗ (Линия-3)

19

Наружный воздух

9

Пар на МНПЗ 40ата

20

Врезка в Магистраль №5

10

Подпиток теплосети Л-1

21

Врезка в Магистраль №7

11

Подпиток теплосети Л-2

-

-

Продолжение таблицы 1

Наименование

РТС «Жулебино»

РТС «Некрасовка»

РТС «Перово»

22

Вывод 1-я очередь

28

Вывод 1

34

Вывод

23

Вывод 2-я очередь

29

Вывод 2

35

Подпитка 1-очереди

24

Подпитка 1-очереди

30

Подпитка 1

36

Подпитка 2-очереди

25

Подпитка 2-очереди

31

Подпитка 2

37

Холодная вода 1

26

Холодная вода 1

32

Холодная вода 1

38

Холодная вода 2

27

Холодная вода 2

33

Холодная вода 2

39

Наружный воздух

Таблица 2 - Перечень СИ

1

Наименование

Рег. № в ФИФ ОЕИ

Кол-во

1

2

3

4

Теплосчетчик ЭМИС-ЭСКО 2210, в составе:

72830-18

1

шт.

1 - 5, 00 00

- вычислитель УВП-280

53503-13

1

шт.

22, 23,

28, 29,

28, 29,

- расходомер-счетчик ультразвуковой «ВЗЛЕТ МР» (УРСВ-522ц)

28363-14

2

шт.

34

- комплект термометров сопротивления КТПТР-01

46156-10

2 комп.2

- датчик давления ЭМИС-БАР 103Н

72888-18

2

шт.

Теплосчетчик ЭМИС-ЭСКО 2210, в составе:

72830-18

1

шт.

- вычислитель УВП-280

53503-13

1

шт.

6, 7, 8,

- диафрагма камерная стандартная ДКС ГОСТ 8.586-2005

-

1

шт.

9

- преобразователь дифференциального давления АИР-20/М2-Н/ДД

63044-16

2

шт.

- преобразователь абсолютного давления АИР-20/М2-Н/ДА

63044-16

1

шт.

- термометр сопротивления из платины технический ТПТ-13

46155-10

1

шт.

Продолжение таблицы 1

1

2

3

4

10 - 14,

24, 25,

30, 31,

35, 36

Теплосчетчик ЭМИС-ЭСКО 2210, в составе:

  • - вычислитель УВП-280

  • - теплосчетчик ВИС.Т3 исполнение ВС

  • - датчик давления ЭМИС-БАР 103Н

  • - термометр сопротивления из платины технический ТПТ-13

72830-18

53503-13

67374-17

72888-18 46155-10

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

15

Комплекс учета энергоносителей ЭМИС-ЭСКО 2210, в составе:

  • - вычислитель УВП-280

  • - датчик давления ЭМИС-БАР 103Н

  • - термометр сопротивления из платины технический ТПТ-13

48574-11

53503-13

72888-18

46155-10

1 шт.

1 шт.

1 шт.

1 шт.

16, 18

  • - счетчик-расходомер электромагнитный РМ5-Т

  • - датчик давления ИД-И-АЦ-К1

  • - термометр сопротивления из платины технический ТПТ-13

20699-11

26818-15

46155-10

1 шт.

1 шт.

1 шт.

17

  • - счетчик-расходомер электромагнитный РМ5-Т

  • - датчик давления МТ100Р

  • - термометр сопротивления из платины технический ТПТ-13

20699-11

13094-01

46155-10

1 шт.

1 шт.

1 шт.

19

  • - вычислитель УВП-280

  • - преобразователь температуры термоэлектрический ТМТ

  • - датчик давления Сапфир-22МТ

18379-04

15422-96

15040-95

1 шт.

1 шт.

1 шт.

20, 21

  • - вычислитель УВП-280

  • - счетчик воды ультразвуковой Ирвикон СВ-200 П2

  • - преобразователи давления АИР-10Н-ДИ

  • - комплект термометров сопротивления КТПТР-01

53505-13

23451-13

31654-14

46156-10

  • 1 шт.

  • 2 шт.

2 шт.

2 шт.

264, 274,

324, 334,

374, 384

- термометр сопротивления из платины технический ТПТ-13

46155-10

1 шт.

39

  • - вычислитель УВП-280

  • - термопреобразователь сопротивления ТСМ 9418

53503-13

15196-06

1 шт.

1 шт.

1 Приведена нумерация в соответствии с таблицей 1;

2 Используется два комплекта термометров сопротивления КТПТР-01, датчики температуры из первой пары комплектов установлены на прямом и обратном трубопроводе магистрали непосредственно рядом с расходомерами-счетчиками ультразвуковыми «ВЗЛЕТ МР», датчики из второй пары комплектов вынесены к границе балансовой принадлежности;

  • 3 Исполнение ТПТ-1-3;

  • 4 Данные УУ для подключения термометров сопротивления из платины технических ТПТ-1 используют УВП-280 из состава другого УУ, соответственно: УУ 26 подключается через УВП-280 из состава УУ 24; УУ 27 подключается через УВП-280 из состава УУ 25; УУ 32 подключается через УВП-280 из состава УУ 30; УУ 33 подключается через УВП-280 из состава УУ 31; УУ 37 подключается через УВП-280 из состава УУ 35; УУ 38 подключается через УВП-280 из состава УУ 36.

АСКУТЭ ТЭЦ-22 оснащена системой обеспечения единого времени (далее - СОЕВ). СОЕВ осуществляет привязку результатов измерений к меткам времени в шкале единого системного времени. СОЕВ формируется на всех уровнях АСКУТЭ ТЭЦ-22, где используются средства измерений и вычислений, подразумевающих синхронизацию времени от источника сигналов единого времени. УСПД подключены к серверам синхронизации времени типа ССВ-1Г (рег. № 39485-08), которые непрерывно обрабатывают данные, поступающие от антенного блока и содержащие точное время UTC спутниковых навигационных систем. Безусловная синхронизация времени осуществляется по протоколу NTP сервером синхронизации времени ССВ-1Г и УСПД. Синхронизация часов теплосчетчиков выполняется при каждом чтении данных (не реже одного раза в час) при расхождении показаний часов на величину более чем ±2 секунды. Функцию корректировки часов теплосчетчиков выполняет УСПД.

Допускается замена СИ из состава АСКУТЭ ТЭЦ-22 на аналогичные утвержденного типа, допущенные к применению в установленном порядке, метрологические характеристики которых обеспечивают метрологические и технические характеристики АСКУТЭ ТЭЦ-22, приведенные в таблицах 5 - 9. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АСКУТЭ ТЭЦ-22 как их неотъемлемая часть.

АСКУТЭ ТЭЦ-22 позволяет по цифровым интерфейсам опрашивать теплосчетчики, установленные у сторонних организаций, при этом метрологические характеристики данных измерительных каналов не нормируются.

АСКУТЭ ТЭЦ-22 выполняет следующие функции:

- измерение количественных и качественных параметров теплоносителя и тепловой энергии, используемых для формирования данных коммерческого учета;

- ведение единого времени при выполнении измерений количества тепловой энергии и параметров теплоносителя;

- периодический (часовые, суточные, месячные значения) сбор результатов измерений тепловой энергии и параметров теплоносителя;

- дистанционный сбор архивных данных, мгновенных значений (по запросу) со СИ нижнего уровня;

- хранение и ведение базы данных параметров теплоносителей;

- обеспечение доступа операторов к текущей и архивной информации в виде таблиц, графиков, ведомостей, отчетов, отображаемых на экране и выводимых на печать;

- информационное взаимодействие с внешними и смежными системами;

- обеспечение защиты оборудования, программного обеспечения от несанкционированного доступа на физическом и программном уровне.

Пломбирование СИ нижнего уровня, а также связующих и вычислительных компонентов среднего и верхнего уровней АСКУТЭ ТЭЦ-22, проводится в соответствии с конструкторской, технической и эксплуатационной документацией на них. Нанесение знака поверки на АСКУТЭ ТЭЦ-22 не предусмотрено. Заводской номер АСКУТЭ ТЭЦ-22 указан в формуляре.

Приказ Росстандарта №2635 от 13.12.2021, https://oei-analitika.ru

Рисунок 1 - Структурная схема АСКУТЭ ТЭЦ-22

f

ktc7

ptc /        \

л

Программное обеспечение

Программное обеспечение (ПО) АСКУТЭ ТЭЦ-22 включает в свой состав:

- ПО нижнего уровня (НУ), данное ПО установлено в СИ, применяемых в составе АСКУТЭ ТЭЦ-22, идентификационные данные ПО НУ в соответствии с описаниями типа на данные СИ;

- ПО среднего уровня (СУ), идентификационные данные ПО СУ в соответствии с таблицей 3. ПО СУ устанавливается на сервер измерительно-вычислительного комплекса АСКУТЭ ТЭЦ-22 и реализует следующие функции:

- сбор измерительной информации с НУ;

- вычисление средневзвешенной энтальпии теплоносителя в обратных трубопроводах главных магистралей ТЭЦ-22;

- вычисление тепловой энергии в соответствии с заложенными алгоритмами;

- вычисление объема подпиточной воды;

- обеспечение работоспособности СОЕВ;

- передача измерительной информации на верхний уровень.

- ПО верхнего уровня (ВУ), идентификационные данные ПО ВУ в соответствии с таблицей 4. ПО ВУ устанавливается на сервер коммерческого учета АСКУТЭ ТЭЦ-22 размещенный в центре обработки данных (ЦОД) ПАО «Мосэнерго» и реализует следующие функции:

- сбор, хранение и обработка первичных (немодифицированных) данных об отпуске тепловой энергии и параметрах теплоносителя, полученных с нижнего и среднего уровней;

- вычисление суммарной тепловой энергии;

- формирование замещающих значений (досчетов) посредством алгоритмов, учитывающих определение количества тепловой энергии и теплоносителя при работе СИ НУ в нештатных режимах;

- формирование итоговых ведомостей, протокола и Акта отпуска тепловой энергии и расхода теплоносителей от объекта генерации;

- накопление и обработка данных в отдельном аналитическом хранилище данных, их анализ и отображение, а также предоставление регламентированной отчетности;

- мониторинг, аудит работоспособности и обработки диагностической информации от компонентов нижнего, среднего и верхнего уровней АСКУТЭ ТЭЦ-22;

- централизованное ведение паспортов по объектам коммерческого учета и справочников, используемых для обеспечения информационной совместимости функциональных подсистем ВУ АСКУТЭ ТЭЦ-22;

- обмен данными с внешними и смежными информационными системами;

- настройка ролей пользователей, администрирования действий пользователей, в соответствии с разработанной и утвержденной ролевой моделью;

- мониторинг (аудит) программных модулей ПО ВУ АСКУТЭ ТЭЦ-22;

- журналирование действий пользователей и работы АСКУТЭ ТЭЦ-22.

Нормирование метрологических характеристик АСКУТЭ ТЭЦ-22 проведено с учетом влияния программного обеспечения.

Конструкция и монтаж оборудования среднего уровня АСКУТЭ ТЭЦ-22 предусматривает полное ограничение доступа к метрологически значимой части ПО СУ и измерительной информации (отсутствие программно-аппаратных интерфейсов связи, наличие механической защиты). Ограничение доступа к метрологически значимой части ПО ВУ и измерительной информации обеспечивается логином и паролем, а также введением журнала событий, при этом доступ к оборудованию размещенному в ЦОД ПАО «Мосэнерго» ограничен механическими средствами защиты и пропускным режимом. Уровень защиты ПО в соответствии с Р 50.2.077-2014:

  • - для ПО НУ - в соответствии с описаниями типа на СИ входящие в состав АСКУТЭ ТЭЦ-22;

  • - для ПО СУ - «высокий»;

  • - для ПО ВУ - «высокий».

Таблица 3 - Идентификационные данные ПО СУ

Идентификационные данные (признаки)

Значение

Наименование ПО

Теплоэнергоучет. Метролог

Идентификационное наименование ПО

US-ME

Номер версии (идентификационный номер) ПО

не ниже 1.1.0

Цифровой идентификатор ПО (контрольная сумма)

E72C3A765F0313287A953BE75B6BE96F

Алгоритм вычисления контрольной суммы исполняемого кода

MD5

Таблица 4 - Идентификационные данные ПО ВУ

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Модуль КУ ВУ АСКУТЭ, Филиал ТЭЦ-22

Номер версии (идентификационный номер) ПО

0.1.706

Цифровой идентификатор ПО (контрольная сумма)

f8408ebc184c12acf55e78be9c3c7bd8

Алгоритм вычисления контрольной суммы исполняемого кода

MD5

Метрологические и технические характеристики

Таблица 5 - Метрологические характеристики АСКУТЭ ТЭЦ-22 в части ТЭЦ-22

Наименование характеристики

Значения, обеспечиваемые применяемыми СИ

Основные режимы ТЭЦ-22

1

2

3

1. Магистраль М-1 «Кузьминки» (DN1200)

Диапазон измерений объемного расхода, м3

  • - подающий

  • - обратный

от 142,63 до 43197,12

от 142,63 до 43197,12

от 200 до 18000 от 200 до 18000

Пределы допускаемой относительной погрешности измерений объемного расхода (Ef), %

от ±0,46 до ±3,31

от ±0,48 до ±2,49

Пределы допускаемой относительной погрешности измерений массы, %

от ±0,58 до ±3,43

от ±0,60 до ±2,61

Диапазон измерений температуры, °С

  • - подающий

  • - обратный

от 0 до +180 от 0 до +180

от +70 до +130 от +40 до +65

Пределы допускаемой абсолютной погрешности измерений температуры, °С

  • - подающий

  • - обратный

от ±0,60 до ±1,32

от ±0,60 до ±1,32

от ±0,88 до ±1,12

от ±0,76 до ±0,86

Диапазон измерений разности температур, °С

от 3 до 180

от 20 до 86

Пределы допускаемой относительной погрешности измерений разности температур (Et), %

от ±0,55 до ±3,50

от ±0,60 до ±0,95

Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (Ec), %

от ±0,52 до ±1,50

от ±0,53 до ±0,65

Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %

Ef+ Et+ Ec, но не более ±6,5

от ±1,61 до ±4,09

Диапазон измерений избыточного давления, МПа

  • - подающий

  • - обратный

от 0 до 1,6 от 0 до 1,6

от 0 до 1,6 от 0 до 0,63

Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %

  • - подающий

  • - обратный

от ±0,53 до ±0,90

от ±0,53 до ±0,90

от ±0,53 до ±0,90

от ±0,53 до ±0,90

1

2

3

2. Магистраль М-12 «Вешняки» (DN1400)

Диапазон измерений объемного расхода, м3

  • - подающий

  • - обратный

от 194,14 до 58796,08 от 194,14 до 58796,08

от 500 до 18000 от 500 до 18000

Пределы допускаемой относительной погрешности измерений объемного расхода (Ef), %

от ±0,46 до ±3,31

от ±0,48 до ±1,56

Пределы допускаемой относительной погрешности измерений массы, %

от ±0,58 до ±3,43

от ±0,60 до ±1,68

Диапазон измерений температуры, °С

  • - подающий

  • - обратный

от 0 до +180 от 0 до +180

от +70 до +130 от +40 до +65

Пределы допускаемой абсолютной погрешности измерений температуры, °С

  • - подающий

  • - обратный

от ±0,60 до ±1,32

от ±0,60 до ±1,32

от ±0,88 до ±1,12

от ±0,76 до ±0,86

Диапазон измерений разности температур, °С

от 3 до 180

от 20 до 86

Пределы допускаемой относительной погрешности измерений разности температур (Et), %

от ±0,55 до ±3,50

от ±0,60 до ±0,95

Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (Ec), %

от ±0,52 до ±1,50

от ±0,53 до ±0,65

Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %

Ef+ Et+ Ec, но не более ±6,5

от ±1,61 до ±3,16

Диапазон измерений избыточного давления, МПа

  • - подающий

  • - обратный

от 0 до 1,6 от 0 до 1,6

от 0 до 1,6 от 0 до 0,63

Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %

  • - подающий

  • - обратный

от ±0,53 до ±0,90

от ±0,53 до ±0,90

от ±0,53 до ±0,90

от ±0,53 до ±0,90

3. Магистраль М-7 «Выхино» (DN1200)

Диапазон измерений объемного расхода, м3

  • - подающий

  • - обратный

от 142,63 до 43197,12 от 142,63 до 43197,12

от 200 до 18000 от 200 до 18000

Пределы допускаемой относительной погрешности измерений объемного расхода (Ef), %

от ±0,46 до ±3,31

от ±0,47 до ±2,49

Пределы допускаемой относительной погрешности измерений массы, %

от ±0,58 до ±3,43

от ±0,59 до±2,61

Диапазон измерений температуры, °С

  • - подающий

  • - обратный

от 0 до +180 от 0 до +180

от +70 до +130 от +40 до +65

Пределы допускаемой абсолютной погрешности измерений температуры, °С

  • - подающий

  • - обратный

от ±0,60 до ±1,32

от ±0,60 до ±1,32

от ±0,88 до ±1,12

от ±0,76 до ±0,86

1

2

3

Диапазон измерений разности температур, °С

от 3 до 180

от 20 до 86

Пределы допускаемой относительной погрешности измерений разности температур (Et), %

от ±0,55 до ±3,50

от ±0,60 до ±0,95

Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (Ec), %

от ±0,52 до ±1,50

от ±0,53 до ±0,65

Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %

Ef+ Et+ Ec, но не более ±6,5

от ±1,60 до ±4,09

Диапазон измерений избыточного давления, МПа

  • - подающий

  • - обратный

от 0 до 1,6 от 0 до 1,6

от 0 до 1,6 от 0 до 0,63

Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %

  • - подающий

  • - обратный

от ±0,53 до ±0,90 от ±0,53 до ±0,90

от ±0,53 до ±0,90

от ±0,53 до ±0,90

4. Магистраль М-14 «Люблино» (DN1200)

Диапазон измерений объемного расхода, м3

  • - подающий

  • - обратный

от 142,63 до 43197,12 от 142,63 до 43197,12

от 200 до 18000 от 200 до 18000

Пределы допускаемой относительной погрешности измерений объемного расхода (Ef), %

от ±0,46 до ±3,31

от ±0,47 до ±2,49

Пределы допускаемой относительной погрешности измерений массы, %

от ±0,58 до ±3,43

от ±0,59 до ±2,61

Диапазон измерений температуры, °С

  • - подающий

  • - обратный

от 0 до +180 от 0 до +180

от +70 до +130 от +40 до +65

Пределы допускаемой абсолютной погрешности измерений температуры, °С

  • - подающий

  • - обратный

от ±0,60 до ±1,32

от ±0,60 до ±1,32

от ±0,88 до ±1,12

от ±0,76 до ±0,86

Диапазон измерений разности температур, °С

от 3 до 180

от 20 до 86

Пределы допускаемой относительной погрешности измерений разности температур (Et), %

от ±0,55 до ±3,50

от ±0,60 до ±0,95

Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (Ec), %

от ±0,52 до ±1,50

от ±0,53 до ±0,65

Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %

Ef+ Et+ Ec, но не более ±6,5

от ±1,60 до ±4,09

Диапазон измерений избыточного давления, МПа

  • - подающий

  • - обратный

от 0 до 1,6 от 0 до 1,6

от 0 до 1,6 от 0 до 0,63

Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %

  • - подающий

  • - обратный

от ±0,53 до ±0,90

от ±0,53 до ±0,90

от ±0,53 до ±0,90

от ±0,53 до ±0,90

1

2

3

5. Магистраль М-5 «Орехово-Борисово» (DN1000)

Диапазон измерений объемного расхода, м3

  • - подающий

  • - обратный

от 99,05 до 29998

от 99,05 до 29998

от 150 до 12000 от 150 до 12000

Пределы допускаемой относительной погрешности измерений объемного расхода (Ef), %

от ±0,46 до ±3,31

от ±0,47 до±2,34

Пределы допускаемой относительной погрешности измерений массы, %

от ±0,58 до ±3,43

от ±0,59до±2,46

Диапазон измерений температуры, °С

  • - подающий

  • - обратный

от 0 до +180 от 0 до +180

от +70 до +130 от +40 до +65

Пределы допускаемой абсолютной погрешности измерений температуры, °С

  • - подающий

  • - обратный

от ±0,60 до ±1,32

от ±0,60 до ±1,32

от ±0,88 до ±1,12

от ±0,76 до ±0,86

Диапазон измерений разности температур, °С

от 3 до 180

от 20 до 86

Пределы допускаемой относительной погрешности измерений разности температур (Et), %

от ±0,55 до ±3,50

от ±0,60 до ±0,95

Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (Ec), %

от ±0,52 до ±1,50

от ±0,53 до ±0,65

Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %

Ef+ Et+ Ec, но не более ±6,5

от ±1,60 до ±3,94

Диапазон измерений избыточного давления, МПа

  • - подающий

  • - обратный

от 0 до 1,6 от 0 до 1,6

от 0 до 1,6 от 0 до 0,63

Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %

  • - подающий

  • - обратный

от ±0,53 до ±0,90 от ±0,53 до ±0,90

от ±0,53 до ±0,90 от ±0,53 до ±0,90

6. Пар на МНПЗ (нитка А) (DN400)

Диапазон измерений массового расхода, т/ч

от 10,5 до 218,2

от 27,9 до 206,7

Пределы допускаемой относительной погрешности измерений массы, %

от ±2,00 до ±3,00

от ±2,00 до ±3,00

Диапазон измерений температуры, °С

от -100 до +450

от +250 до +295

Пределы допускаемой абсолютной погрешности измерений температуры, °С

от ±1,00 до ±2,40

от ±1,60 до ±1,78

Пределы допускаемой относительной погрешности измерения количества тепловой энергии, %

от ±2,11 до ±3,11

от ±2,11 до ±3,11

Диапазон измерений абсолютного давления, МПа

от 0,1 до 1,6

от 0,1 до 1,6

Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %

от ±0,26 до ±0,52

от ±0,26 до ±0,52

1

2

3

7. Пар на МНПЗ (нитка Б) (DN400)

Диапазон измерений массового расхода, т/ч

от 10,4 до 215,9

от 23,3 до 206,7

Пределы допускаемой относительной погрешности измерений массы, %

от ±2,00 до ±3,00

от ±2,00 до ±3,00

Диапазон измерений температуры, °С

от -100 до +450

от +250 до +295

Пределы допускаемой абсолютной погрешности измерений температуры, °С

от ±1,00 до ±2,40

от ±1,60 до ±1,78

Пределы допускаемой относительной погрешности измерения количества тепловой энергии, %

от ±2,11 до ±3,11

от ±2,11 до ±3,11

Диапазон измерений абсолютного давления, МПа

от 0,1 до 1,6

от 0,1 до 1,6

Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %

от ±0,26 до ±0,52

от ±0,26 до ±0,52

8. Пар на МНПЗ (Линия-3) (DN400)

Диапазон измерений массового расхода, т/ч

от 9,8 до 208,2

от 10,2 до 183,5

Пределы допускаемой относительной погрешности измерений массы, %

от ±1,90 до ±3,00

от ±1,90 до ±3,00

Диапазон измерений температуры, °С

от -100 до +450

от +250 до +290

Пределы допускаемой абсолютной погрешности измерений температуры, °С

от ±1,00 до ±2,40

от ±1,60 до ±1,76

Пределы допускаемой относительной погрешности измерения количества тепловой энергии, %

от ±2,01 до ±3,11

от ±2,01 до ±3,11

Диапазон измерений абсолютного давления, МПа

от 0,1 до 1,6

от 0,1 до 1,6

Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %

от ±0,26 до ±0,52

от ±0,26 до ±0,52

9. Пар на МНПЗ 40 ата (DN150)

Диапазон измерений массового расхода, т/ч

от 1,37 до 32,69

от 1,53 до 28,80

Пределы допускаемой относительной погрешности измерений массы, %

от ±1,80 до ±3,00

от ±1,80 до ±3,00

Диапазон измерений температуры, °С

от -100 до +450

от +360 до +450

Пределы допускаемой абсолютной погрешности измерений температуры, °С

от ±1,00 до ±2,40

от ±2,04 до ±2,40

Пределы допускаемой относительной погрешности измерения количества тепловой энергии, %

от ±1,91 до ±3,11

от ±1,91 до ±3,11

Диапазон измерений абсолютного давления, МПа

от 0,1 до 6,0

от 3,5 до 6,0

Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %

от ±0,26 до ±0,52

от ±0,26 до ±0,52

10. Подпиток теплосети Л-1 (DN300)

Диапазон измерений объемного расхода, м3

от 2 до 500

от 2 до 500

Пределы допускаемой относительной погрешности измерений объемного расхода, %

от ±0,6 до ±2,00

от ±0,6 до ±2,00

Пределы допускаемой относительной погрешности измерений массы, %

от ±0,72 до ±2,12

от ±0,72 до ±2,12

1

2

3

Диапазон измерений избыточного давления, МПа

от 0 до 1,6

от 0 до 1,0

Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %

от ±0,53 до ±0,90

от ±0,53 до ±0,90

Диапазон измерений температуры, °С

от -100 до +300

от +20 до +102

Пределы допускаемой абсолютной погрешности измерений температуры, °С

от ±0,60 до ±1,80

от ±0,68 до ±1,01

Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %

-

от ±1,20 до ±4,39

Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %

-

от ±1,40 до ±4,23

11. Подпиток теплосети Л-2 (DN300)

Диапазон измерений объемного расхода, м3

от 2,0 до 500

от 50 до 500

Пределы допускаемой относительной погрешности измерений объемного расхода, %

от ±0,6 до ±2,00

от ±0,6 до ±2,00

Пределы допускаемой относительной погрешности измерений массы, %

от ±0,72 до ±2,12

от ±0,72 до ±2,12

Диапазон измерений избыточного давления, МПа

от 0 до 1,6

от 0 до 1,0

Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %

от ±0,53 до ±0,90

от ±0,53 до ±0,90

Диапазон измерений температуры, °С

от -100 до +300

от +20 до +102

Пределы допускаемой абсолютной погрешности измерений температуры, °С

от ±0,60 до ±1,80

от ±0,68 до ±1,01

Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %

-

от ±1,20 до ±4,39

Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %

-

от ±1,40 до ±4,23

12. Подпиток т/с БЛ-9 (через деаэратор) (DN200)

Диапазон измерений объемного расхода, м3

от 3,2 до 800

от 3,2 до 800

Пределы допускаемой относительной погрешности измерений объемного расхода, %

от ±0,6 до ±2,00

от ±0,6 до ±2,00

Пределы допускаемой относительной погрешности измерений массы, %

от ±0,72 до ±2,12

от ±0,72 до ±2,12

Диапазон измерений избыточного давления, МПа

от 0 до 1,6

от 0 до 1,0

Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %

от ±0,53 до ±0,90

от ±0,53 до ±0,90

Диапазон измерений температуры, °С

от -100 до +300

от +20 до +102

Пределы допускаемой абсолютной погрешности измерений температуры, °С

от ±0,60 до ±1,80

от ±0,68 до ±1,01

Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %

-

от ±1,20 до ±4,39

1

2

3

Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %

-

от ±1,40 до ±4,23

13. Подпиток т/с БЛ-9 (помимо деаэратора) (DN200)

Диапазон измерений объемного расхода, м3

от 3,2 до 800

от 3,2 до 500

Пределы допускаемой относительной погрешности измерений объемного расхода, %

от ±0,6 до ±2,00

от ±0,6 до ±2,00

Пределы допускаемой относительной погрешности измерений массы, %

от ±0,72 до ±2,12

от ±0,72 до ±2,12

Диапазон измерений избыточного давления, МПа

от 0 до 1,6

от 0 до 1,0

Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %

от ±0,53 до ±0,90

от ±0,53 до ±0,90

Диапазон измерений температуры, °С

от -100 до +300

от +20 до +102

Пределы допускаемой абсолютной погрешности измерений температуры, °С

от ±0,60 до ±1,80

от ±0,68 до ±1,01

Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %

-

от ±1,20 до ±4,39

Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %

-

от ±1,40 до ±4,23

14. Возврат конденсата с МНПЗ (DN200)

Диапазон измерений объемного расхода, м3

от 3,2 до 800

от 5 до350

Пределы допускаемой относительной погрешности измерений объемного расхода, %

от ±0,6 до ±2,00

от ±0,6 до ±2,00

Пределы допускаемой относительной погрешности измерений массы, %

от ±0,72 до ±2,12

от ±0,72 до ±2,12

Диапазон измерений избыточного давления, МПа

от 0 до 1,6

от 0 до 1,0

Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %

от ±0,53 до ±0,90

от ±0,53 до ±0,90

Диапазон измерений температуры, °С

от -100 до +300

от +20 до +102

Пределы допускаемой абсолютной погрешности измерений температуры, °С

от ±0,60 до ±1,80

от ±0,68 до ±1,01

15. Холодная вода

Диапазон измерений избыточного давления, МПа

от 0 до 2,5

от 0 до 0,63

Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %

от ±0,53 до ±0,59

от ±0,53 до ±0,59

Диапазон измерений температуры, °С

от -100 до +300

от 0 до +40

Пределы допускаемой абсолютной погрешности измерений температуры, °С

от ±0,40 до ±1,90

от ±0,40 до ±0,60

1

2

3

16. Аварийный подпиток т\с от ТГ-10 (DN200)

Диапазон измерений объемного расхода, м3

от 1,0 до 1000

от 1,0 до 1000

Пределы допускаемой относительной погрешности измерений объемного расхода, %

от ±0,5 до ±2,00

от ±0,5 до ±2,00

Пределы допускаемой относительной погрешности измерений массы, %

от ±0,62 до ±2,12

от ±0,62 до ±2,12

Диапазон измерений избыточного давления, МПа

от 0 до 2,5

от 0 до 0,63

Пределы допускаемой относительной погрешности измерений давления, %

от ±1,5 до ±3,3

от ±1,5 до ±3,3

Диапазон измерений температуры, °С

от -196 до +500

от 0 до +40

Пределы допускаемой абсолютной погрешности измерений температуры, °С

от ±0,35 до ±3,85

от ±0,35 до ±0,63

17. Аварийный подпиток т\с от ТГ-6 (DN300)

Диапазон измерений объемного расхода, м3

от 2,5 до 2500

от 2,5 до 2500

Пределы допускаемой относительной погрешности измерений объемного расхода, %

от ±0,5 до ±2,0

от ±0,5 до ±2,0

Пределы допускаемой относительной погрешности измерений массы, %

от ±0,62 до ±2,12

от ±0,62 до ±2,12

Диапазон измерений избыточного давления, МПа

от 0 до 2,5

от 0 до 0,63

Пределы допускаемой относительной погрешности измерений давления, %

от ±2,0 до ±4,0

от ±2,0 до ±4,0

Диапазон измерений температуры, °С

от -196 до +500

от 0 до +40

Пределы допускаемой абсолютной погрешности измерений температуры, °С

от ±0,35 до ±3,85

от ±0,35 до ±0,63

18. Аварийный подпиток т\с от ТГ-3 (DN300)

Диапазон измерений объемного расхода, м3

от 10 до 2500

от 10 до 2500

Пределы допускаемой относительной погрешности измерений объемного расхода, %

от ±0,5 до ±2,0

от ±0,5 до ±2,0

Пределы допускаемой относительной погрешности измерений массы, %

от ±0,62 до ±2,12

от ±0,62 до ±2,12

Диапазон измерений избыточного давления, МПа

от 0 до 2,5

от 0 до 0,63

Пределы допускаемой относительной погрешности измерений давления, %

от ±1,5 до ±3,3

от ±1,5 до ±3,3

Диапазон измерений температуры, °С

от -196 до +500

от 0 до +40

Пределы допускаемой абсолютной погрешности измерений температуры, °С,

от ±0,35 до ±3,85

от ±0,35 до ±0,63

19. Наружный воздух

Диапазон измерений температуры наружного воздуха, °С

от -50 до +100

от -45 до +45

Пределы допускаемой абсолютной погрешности измерений температуры, °С,

от ±0,4 до ±0,9

от ±0,4 до ±0,63

Диапазон измерений абсолютного давления, кПа

от 0 до 160

от 0 до 160

Пределы допускаемой относительной погрешности измерений давления, %

до ±0,504

до ±0,504

1

2

3

20. Врезка в Магистраль №5 (DN800)

Диапазон измерений объемного расхода, м3

  • - подающий

  • - обратный

от 40 до 16000

от 40 до 16000

от 64 до 16000 от 64 до 16000

Пределы допускаемой относительной погрешности измерений объемного расхода, %

от±1,01 до ±5,0

от±1,01 до ±3,5

Пределы допускаемой относительной погрешности измерений массы, %

от ±1,13 до ±5,12

от ±1,13 до ±3,62

Диапазон измерений температуры, °С

  • - подающий

  • - обратный

от 0 до +180 от 0 до +180

от +70 до +130 от +40 до +65

Пределы допускаемой абсолютной погрешности измерений температуры, °С

  • - подающий

  • - обратный

от ±0,60 до ±1,32 от ±0,60 до ±1,32

от ±0,88 до ±1,12

от ±0,76 до ±0,86

Диапазон измерений разности температур, °С

от +3 до +180

от +20 до +86

Пределы допускаемой относительной погрешности измерений разности температур, %

от ±0,55 до ±3,50

от ±0,60 до ±0,95

Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %

±(2+4-Atmn/At+0,01 •Gmax/G,

но не более ±6,5

от±2,15 до±5,1

Диапазон измерений избыточного давления, МПа

  • - подающий

  • - обратный

от 0 до 2,5 от 0 до 2,5

от 0 до 1,6 от 0 до 0,63

Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %

  • - подающий

  • - обратный

от ±0,26 до ±0,55 от ±0,26 до ±0,55

от ±0,26 до ±0,55

от ±0,26 до ±0,55

21. Врезка в Магистраль №7

Диапазон измерений объемного расхода, м3

  • - подающий (DN1000)

  • - обратный (DN1200)

от 100 до 25000 от 160 до 40000

от 160 до 25000 от 256 до 40000

Пределы допускаемой относительной погрешности измерений объемного расхода, %

от±1,0 до ±5,0

от±1,0 до ±2,0

Пределы допускаемой относительной погрешности измерений массы, %

от±1,12 до ±5,12

от±1,12 до ±2,12

Диапазон измерений температуры, °С

  • - подающий

  • - обратный

от 0 до +180 от 0 до +180

от +70 до +130 от +40 до +65

Пределы допускаемой абсолютной погрешности измерений температуры, °С

  • - подающий

  • - обратный

от ±0,60 до ±1,32

от ±0,60 до ±1,32

от ±0,88 до ±1,12

от ±0,76 до ±0,86

Диапазон измерений разности температур, °С

от 3 до 180

от 20 до 86

1

2

3

Пределы допускаемой относительной погрешности измерений разности температур, %

от ±0,55 до ±3,50

от ±0,60 до ±0,95

Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %

±2+4-Atmn/At+0,01 •Gmax/G, но не более ±6,5

от±2,15 до ±4,16

Диапазон измерений избыточного давления, МПа

  • - подающий

  • - обратный

от 0 до 2,5 от 0 до 2,5

от 0 до 1,6 от 0 до 0,63

Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %

  • - подающий

  • - обратный

от ±0,26 до ±0,55 от ±0,26 до ±0,55

от ±0,26 до ±0,55 от ±0,26 до ±0,55

СОЕВ

Пределы абсолютной погрешности синхронизации измерительных и вычислительных компонентов с мировым временем, с/сутки

±5

Примечание - Указаны предельные значения погрешностей, конкретные значения зависят от условий измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.22.01 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-22 и котельных, входящих в состав филиала. ТЭЦ-22 Методика измерений»;

- При определении пределов допускаемой приведенной к диапазону измерений погрешности измерений давления, в качестве диапазона измерений принимается значения, указанные в столбце 2

Таблица 6 - Метрологические характеристики АСКУТЭ ТЭЦ-22 в части РТС «Жулебино»

Наименование характеристики

Значения, обеспечиваемые применяемыми СИ

Основные режимы РТС «Жулебино»

1

2

3

22. Вывод 1-я очередь (DN800)

Диапазон измерений объемного расхода, м3

  • - подающий

  • - обратный

от 63,39 до 19198,72

от 63,39 до 19198,72

от 200 до 5000

от 200 до 5000

Пределы допускаемой относительной погрешности измерений объемного расхода (E f), %

от ±0,46 до ±3,31

от ±0,49 до ±1,36

Пределы допускаемой относительной погрешности измерений массы, %

от ±0,58 до ±3,43

от ±0,61 до±1,48

Диапазон измерений температуры, °С

  • - подающий

  • - обратный

от 0 до +180 от 0 до +180

от +70 до +130 от +40 до +65

Пределы допускаемой абсолютной погрешности измерений температуры, °С

  • - подающий

  • - обратный

от ±0,60 до ±1,32

от ±0,60 до ±1,32

от ±0,88 до ±1,12

от ±0,76 до ±0,86

1

2

3

Диапазон измерений разности температур, °С

от 3 до 180

от 20 до 86

Пределы допускаемой относительной погрешности измерений разности температур (E t), %

от ±0,55 до ±3,50

от ±0,60 до ±0,95

Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), %

от ±0,52 до ±1,50

от ±0,53 до ±0,65

Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %

E f + E t + E c , но не более ±6,5

от ±1,62 до ±2,96

Диапазон измерений избыточного давления, МПа

  • - подающий

  • - обратный

от 0 до 1,6 от 0 до 1,6

от 0 до 1,6 от 0 до 0,63

Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %

  • - подающий

  • - обратный

от ±0,53 до ±0,90 от ±0,53 до ±0,90

от ±0,53 до ±0,90

от ±0,53 до ±0,90

23. Вывод 2-я очередь (DN800)

Диапазон измерений объемного расхода, м3

  • - подающий

  • - обратный

от 63,39 до 19198,72 от 63,39 до 19198,72

от 200 до 5000 от 200 до 5000

Пределы допускаемой относительной погрешности измерений объемного расхода (E f), %

от ±0,46 до ±3,31

от ±0,49 до±1,36

Пределы допускаемой относительной погрешности измерений массы, %

от ±0,58 до ±3,43

от ±0,61 до±1,48

Диапазон измерений температуры, °С

  • - подающий

  • - обратный

от 0 до +180 от 0 до +180

от +70 до +130 от +40 до +65

Пределы допускаемой абсолютной погрешности измерений температуры, °С

  • - подающий

  • - обратный

от ±0,60 до ±1,32

от ±0,60 до ±1,32

от ±0,88 до ±1,12

от ±0,76 до ±0,86

Диапазон измерений разности температур, °С

от 3 до 180

от 20 до 86

Пределы допускаемой относительной погрешности измерений разности температур (E t), %

от ±0,55 до ±3,50

от ±0,60 до ±0,95

Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), %

от ±0,52 до ±1,50

от ±0,53 до ±0,65

Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %

E f + E t + E c , но не более ±6,5

от ±1,62 до ±2,96

Диапазон измерений избыточного давления, МПа

  • - подающий

  • - обратный

от 0 до 1,6 от 0 до 1,6

от 0 до 1,6 от 0 до 0,63

Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %

  • - подающий

  • - обратный

от ±0,53 до ±0,90 от ±0,53 до ±0,90

от ±0,53 до ±0,90

от ±0,53 до ±0,90

1

2

3

24. Подпитка 1-очереди (DN200)

Диапазон измерений объемного расхода, м3

от 0,8 до 200

от 5,0 до 180

Пределы допускаемой относительной погрешности измерений объемного расхода, %

от ±0,6 до ±2,00

от ±0,6 до ±2,00

Пределы допускаемой относительной погрешности измерений массы, %

от ±0,72 до ±2,12

от ±0,72 до ±2,12

Диапазон измерений избыточного давления, МПа

от 0 до 1,6

от 0 до 1,0

Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %

от ±0,53 до ±0,90

от ±0,53 до ±0,90

Диапазон измерений температуры, °С

от -100 до +300

от +20 до +102

Пределы допускаемой абсолютной погрешности измерений температуры, °С

от ±0,60 до ±1,80

от ±0,68 до ±1,01

Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %

от ±1,23 до ±3,90

Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %

от ±0,98 до ±2,68

25. Подпитка 2-очереди (DN200)

Диапазон измерений объемного расхода, м3

от 0,8 до 200

от 5,0 до 180

Пределы допускаемой относительной погрешности измерений объемного расхода, %

от ±0,6 до ±2,00

от ±0,6 до ±2,00

Пределы допускаемой относительной погрешности измерений массы, %

от ±0,72 до ±2,12

от ±0,72 до ±2,12

Диапазон измерений избыточного давления, МПа

от 0 до 1,6

от 0 до 1,0

Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %

от ±0,53 до ±0,90

от ±0,53 до ±0,90

Диапазон измерений температуры, °С

от -100 до +300

от +20 до +102

Пределы допускаемой абсолютной погрешности измерений температуры, °С

от ±0,60 до ±1,80

от ±0,68 до ±1,01

Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %

от ±1,23 до ±3,90

Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %

от ±0,98 до ±2,68

26. Холодная вода 1

Диапазон измерений температуры, °С

от -100 до +300

от 0 до +40

Пределы допускаемой абсолютной погрешности измерений температуры, °С

от ±0,60 до ±1,80

от ±0,60 до ±0,76

27. Холодная вода 2

Диапазон измерений температуры, °С

от -100 до +300

от 0 до +40

Пределы допускаемой абсолютной погрешности измерений температуры, °С

от ±0,60 до ±1,80

от ±0,60 до ±0,76

1

2                     3

СОЕВ

Пределы абсолютной погрешности синхронизации измерительных и вычислительных компонентов с мировым временем, с/сутки

±5

Примечание - Указаны предельные значения погрешностей, конкретные значения зависят от условий измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.22.04 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-22 и котельных, входящих в состав филиала, РТС «Жулебино». Методика измерений»;

- При определении пределов допускаемой приведенной к диапазону измерений погрешности измерений давления, в качестве диапазона измерений принимается значения, указанные в столбце 2

Таблица 7 - Метрологические характеристики АСКУТЭ ТЭЦ-22 в части РТС «Некрасовка»

Наименование характеристики

Значения, обеспечиваемые применяемыми СИ

Основные режимы РТС «Некрасовка»

1

2

3

28. Вывод 1 (DN600.)

Диапазон измерений объемного расхода, м3

  • - подающий

  • - обратный

от 35,66 до 10799,28 от 35,66 до 10799,28

от 200 до 3500

от 200 до 3500

Пределы допускаемой относительной погрешности измерений объемного расхода (Ef), %

от ±0,46 до ±3,31

от ±0,48 до±0,96

Пределы допускаемой относительной погрешности измерений массы, %

от ±0,58 до ±3,43

от ±0,60 до ±1,08

Диапазон измерений температуры, °С

  • - подающий

  • - обратный

от 0 до +180 от 0 до +180

от +70 до +130 от +40 до +65

Пределы допускаемой абсолютной погрешности измерений температуры, °С

  • - подающий

  • - обратный

от ±0,60 до ±1,32

от ±0,60 до ±1,32

от ±0,88 до ±1,12

от ±0,76 до ±0,86

Диапазон измерений разности температур, °С

от 3 до 180

от 20 до 86

Пределы допускаемой относительной погрешности измерений разности температур (Et), %

от ±0,55 до ±3,50

от ±0,60 до ±0,95

Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (Ec), %

от ±0,52 до ±1,50

от ±0,53до ±0,65

Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %

Ef+ Et+ Ec, но не более ±6,5

от ±1,61 до ±2,56

1

2

3

Диапазон измерений избыточного давления, МПа

- подающий

- обратный

от 0 до 1,6 от 0 до 1,6

от 0 до 1,6 от 0 до 0,63

Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %

  • - подающий

  • - обратный

от ±0,53 до ±0,90 от ±0,53 до ±0,90

от ±0,53 до ±0,90

от ±0,53 до ±0,90

29. Вывод 2 (DN600)

Диапазон измерений объемного расхода, м3

  • - подающий

  • - обратный

от 35,66 до 10799,28

от 35,66 до 10799,28

от 200 до 3500

от 200 до 3500

Пределы допускаемой относительной погрешности измерений объемного расхода (Ef), %

от ±0,46 до ±3,31

от ±0,48 до ±0,96

Пределы допускаемой относительной погрешности измерений массы, %

от ±0,58 до ±3,43

от ±0,60 до ±1,08

Диапазон измерений температуры, °С

  • - подающий

  • - обратный

от 0 до +180 от 0 до +180

от +70 до +130 от +40 до +65

Пределы допускаемой абсолютной погрешности измерений температуры, °С

  • - подающий

  • - обратный

от ±0,60 до ±1,32 от ±0,60 до ±1,32

от ±0,88 до ±1,12

от ±0,76 до ±0,86

Диапазон измерений разности температур, °С

от 3 до 180

от 20 до 86

Пределы допускаемой относительной погрешности измерений разности температур (Et), %

от ±0,55 до ±3,50

от ±0,60 до ±0,95

Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (Ec), %

от ±0,52 до ±1,50

от ±0,53до ±0,65

Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %

Ef+ Et+ Ec, но не более ±6,5

от ±1,61 до ±2,56

Диапазон измерений избыточного давления, МПа

  • - подающий

  • - обратный

от 0 до 1,6 от 0 до 1,6

от 0 до 1,6 от 0 до 0,63

Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %

  • - подающий

  • - обратный

от ±0,53 до ±0,90

от ±0,53 до ±0,90

от ±0,53 до ±0,90

от ±0,53 до ±0,90

30. Подпитка 1 (DN150)

Диапазон измерений объемного расхода, м3

от 1 до 250

от 1 до 250

Пределы допускаемой относительной погрешности измерений объемного расхода, %

от ±0,6 до ±2,00

от ±0,6 до ±2,00

Пределы допускаемой относительной погрешности измерений массы, %

от ±0,72 до ±2,12

от ±0,72 до ±2,12

1

2

3

Диапазон измерений избыточного давления, МПа

от 0 до 1,6

от 0 до 1,0

Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %

от ±0,53 до ±0,90

от ±0,53 до ±0,90

Диапазон измерений температуры, °С

от -100 до +300

от +20 до +102

Пределы допускаемой абсолютной погрешности измерений температуры, °С

от ±0,60 до ±1,80

от ±0,68 до ±1,01

Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %

от ±1,23 до ±3,90

Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %

от ±0,92 до ±2,54

31. Подпитка 2 (DN150)

Диапазон измерений объемного расхода, м3

от 1 до 250

от 1 до 250

Пределы допускаемой относительной погрешности измерений объемного расхода, %

от ±0,6 до ±2,00

от ±0,6 до ±2,00

Пределы допускаемой относительной погрешности измерений массы, %

от ±0,72 до ±2,12

от ±0,72 до ±2,12

Диапазон измерений избыточного давления, МПа

от 0 до 1,6

от 0 до 1,0

Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %

от ±0,53 до ±0,90

от ±0,53 до ±0,90

Диапазон измерений температуры, °С

от -100 до +300

от +20 до +102

Пределы допускаемой абсолютной погрешности измерений температуры, °С

от ±0,60 до ±1,80

от ±0,68 до ±1,01

Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %

от ±1,23 до ±3,90

Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %

от ±0,92 до ±2,54

32. Холодная вода-1

Диапазон измерений температуры, °С

от -100 до +300

от 0 до +40

Пределы допускаемой абсолютной погрешности измерений температуры, °С

от ±0,60 до ±1,80

от ±0,60 до ±0,76

33. Холодная вода-2

Диапазон измерений температуры, °С

от -100 до +300

от 0 до +40

Пределы допускаемой абсолютной погрешности измерений температуры, °С

от ±0,60 до ±1,80

от ±0,60 до ±0,76

1

2                     3

СОЕВ

Пределы абсолютной погрешности синхронизации измерительных и вычислительных компонентов с мировым временем, с/сутки

±5

Примечание - Указаны предельные значения погрешностей, конкретные значения зависят от условий измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.22.02 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-22 и котельных, входящих в состав филиала, РТС «Некрасовка». Методика измерений»;

- При определении пределов допускаемой приведенной к диапазону измерений погрешности измерений давления, в качестве диапазона измерений принимается значения, указанные в столбце 2

Таблица 8 - Метрологические характеристики АСКУТЭ ТЭЦ-22 в части РТС «Перово»

Наименование характеристики

Значения, обеспечиваемые применяемыми СИ

Основные режимы РТС «Перово»

1

2

3

34. Вывод (DN1000.)

Диапазон измерений объемного расхода, м3

  • - подающий

  • - обратный

от 99,05 до 29998

от 99,05 до 29998

от 200 до 7500 от 200 до 7500

Пределы допускаемой относительной погрешности измерений объемного расхода (E f), %

от ±0,46 до ±3,31

от ±0,49 до ±1,87

Пределы допускаемой относительной погрешности измерений массы, %

от ±0,58 до ±3,43

от ±0,61 до ±1,99

Диапазон измерений температуры, °С

  • - подающий

  • - обратный

от 0 до +180 от 0 до +180

от +70 до +130 от +40 до +65

Пределы допускаемой абсолютной погрешности измерений температуры, °С

  • - подающий

  • - обратный

от ±0,60 до ±1,32

от ±0,60 до ±1,32

от ±0,88 до ±1,12

от ±0,76 до ±0,86

Диапазон измерений разности температур, °С

от 3 до 180

от 20 до 86

Пределы допускаемой относительной погрешности измерений разности температур (E t), %

от ±0,55 до ±3,50

от ±0,60 до ±0,95

Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), %

от ±0,52 до ±1,50

от ±0,53 до ±0,65

Пределы допускаемой относительной погрешности измерений количества тепловой энергии, %

E f + E t + E c , но не более ±6,5

от ±1,62 до ±3,47

Диапазон измерений избыточного давления, МПа

  • - подающий

  • - обратный

от 0 до 1,6 от 0 до 1,6

от 0 до 1,6 от 0 до 0,63

1

2

3

Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий

- обратный

от ±0,53 до ±0,90 от ±0,53 до ±0,90

от ±0,53 до ±0,90

от ±0,53 до ±0,90

35. Подпитка 1-очереди (DN20)

Диапазон измерений объемного расхода, м3

от 0,64 до 160

от 0,64 до 160

Пределы допускаемой относительной погрешности измерений объемного расхода, %

от ±0,6 до ±2,00

от ±0,6 до ±2,00

Пределы допускаемой относительной погрешности измерений массы, %

от ±0,72 до ±2,12

от ±0,72 до ±2,12

Диапазон измерений избыточного давления, МПа

от 0 до 1,6

от 0 до 1,0

Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %

от ±0,53 до ±0,90

от ±0,53 до ±0,90

Диапазон измерений температуры, °С

от -100 до +300

от +20 до +102

Пределы допускаемой абсолютной погрешности измерений температуры, °С

от ±0,60 до ±1,80

от ±0,68 до ±1,01

Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %

от ±1,25 до ±4,00

Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %

от ±1,17 до ±3,80

36. Подпитка 2-очереди (DN200)

Диапазон измерений объемного расхода, м3

от 0,64 до 160

т 0,64 до 160

Пределы допускаемой относительной погрешности измерений объемного расхода, %

от ±0,6 до ±2,00

от ±0,6 до ±2,00

Пределы допускаемой относительной погрешности измерений массы, %

от ±0,72 до ±2,12

от ±0,72 до ±2,12

Диапазон измерений избыточного давления, МПа

от 0 до 1,6

от 0 до 1,0

Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, %

от ±0,53 до ±0,90

от ±0,53 до ±0,90

Диапазон измерений температуры, °С

от -100 до +300

от +20 до +102

Пределы допускаемой абсолютной погрешности измерений температуры, °С

от ±0,60 до ±1,80

от ±0,68 до ±1,01

Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, %

от ±1,25 до ±4,00

Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, %

от ±1,17 до ±3,80

37. Холодная вода -1

Диапазон измерений температуры, °С

от -100 до +300

от 0 до +40

Пределы допускаемой абсолютной погрешности измерений температуры, °С

от ±0,60 до ±1,80

от ±0,60 до ±0,76

1

2                     3

38. Холодная вода -2

Диапазон измерений температуры, °С

от -100 до +300

от 0 до +40

Пределы допускаемой абсолютной погрешности измерений температуры, °С

от ±0,60 до ±1,80

от ±0,60 до ±0,76

39. Наружный воздух

Диапазон измерений температуры наружного воздуха, °С

от -50 до +150

от -45 до +45

Пределы допускаемой абсолютной погрешности измерений температуры, °С

от ±0,40 до ±1,25

от ±0,40 до ±0,73

СОЕВ

Пределы абсолютной погрешности синхронизации измерительных и вычислительных компонентов с мировым временем, с/сутки

±5

Примечание - Указаны предельные значения погрешностей, конкретные значения зависят от условий измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.22.03 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-22 и котельных, входящих в состав филиала, РТС «Перово». Методика измерений»;

- При определении пределов допускаемой приведенной к диапазону измерений погрешности измерений давления, в качестве диапазона измерений принимается значения, указанные в столбце 2

Таблица 9 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

  • - напряжение питающей сети переменного тока, В

  • - частота питающей сети переменного тока, Гц

  • - температура окружающего воздуха, °С

  • - относительная влажность окружающего воздуха при температуре +25 °С, %

  • - атмосферное давление, кПа

от 198 до 242

от 49 до 51

в соответствии с эксплуатационной документацией

до 80

от 84 до 106,7

Емкость архива АСКУТЭ ТЭЦ-22, не менее:

  • - часового

  • - суточного

  • - месячного (итоговые значения)

60 суток

6 месяцев

3 года

Глубина хранения результатов измерений на СКУ, лет, не менее

3,5

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и формуляра типографским способом.

Комплектность средства измерений

Таблица 10 - Комплектность

Наименование

Обозначение

Количество

Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-22 и котельных, входящих в состав филиала1

АСКУТЭ ТЭЦ-22

1 шт.

Формуляр АСКУТЭ ТЭЦ-22 в части ТЭЦ-22

40166302.289939190.012.ФО.22.01

1 экз.

Формуляр АСКУТЭ ТЭЦ-22 в части РТС «Некрасовка»

40166302.289939190.012.ФО.22.02

1 экз.

Формуляр АСКУТЭ ТЭЦ-22 в части РТС «Перово»

40166302.289939190.012.ФО.22.03

1 экз.

Формуляр АСКУТЭ ТЭЦ-22 в части РТС «Жулебино»

40166302.289939190.012.ФО.22.04

1 экз.

Руководство по эксплуатации АСКУТЭ ТЭЦ-22 в части ТЭЦ-22

40166302.289939190.012.РЭК.22.01 РЭ

1 экз.

Руководство по эксплуатации АСКУТЭ ТЭЦ-22 в части РТС «Некрасовка»

40166302.289939190.012.РЭК.22.02 РЭ

1 экз.

Руководство по эксплуатации АСКУТЭ

ТЭЦ-22 в части РТС «Перово»

40166302.289939190.012.РЭК.22.03 РЭ

1 экз.

Руководство по эксплуатации АСКУТЭ ТЭЦ-22 в части РТС «Жулебино»

40166302.289939190.012.РЭК.22.04 РЭ

1 экз.

Методика поверки

40166302.289939190.012.МПИ.22

1 экз.

Методика измерений АСКУТЭ ТЭЦ-22 в части ТЭЦ-222

40166302.289939190.012.МВИ.22.01

1 экз.

Методика измерений АСКУТЭ ТЭЦ-22 в части РТС «Некрасовка» 2

40166302.289939190.012.МВИ.22.02

1 экз.

Методика измерений АСКУТЭ ТЭЦ-22 в части РТС «Перово» 2

40166302.289939190.012.МВИ.22.03

1 экз.

Методика измерений АСКУТЭ ТЭЦ-22 в части РТС «Жулебино» 2

40166302.289939190.012.МВИ.22.04

1 экз.

Эксплуатационные документы и паспорта на оборудование входящие в состав АСКУТЭ ТЭЦ-22

-

1 компл.

  • 1 заводской № 022;

  • 2 Полное наименования документов указано в разделе «Сведения о методиках (методах) измерений»

Сведения о методиках (методах) измерений

приведены в документах:

- 40166302.289939190.012.МВИ.22.01 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-22 и котельных, входящих в состав филиала. ТЭЦ-22. Методика измерений»;

- 40166302.289939190.012.МВИ.22.02 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-22 и котельных, входящих в состав филиала, РТС «Некрасовка». Методика измерений»;

- 40166302.289939190.012.МВИ.22.03 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-22 и котельных, входящих в состав филиала. РТС «Перово». Методика измерений»;

- 40166302.289939190.012.МВИ.22.04   «ГСИ. Тепловая энергия. Методика измерений

количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-22 и котельных, входящих в состав филиала. РТС «Жулебино». Методика измерений».

Нормативные и технические документы, устанавливающие требования к Системе автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-22 и котельных, входящих в состав филиала

Постановление Правительства РФ от 16.11.2020 г. № 1847 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений

Правила коммерческого учета тепловой энергии, теплоносителя, утвержденные постановлением Правительства Российской Федерации от 18.11.2013 № 1034

Методика осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденная приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 17.03.2014 № 99/пр

Техническая документация изготовителя

Изготовитель

Публичное акционерное общество энергетики и электрификации «Мосэнерго»

(ПАО «Мосэнерго»)

ИНН 7705035012

Адрес: 119526, г. Москва, пр. Вернадского, д. 101, корп. 3

Телефон (факс): +7 499-940-33-71, +7 (495) 957-32-00

Web-сайт: https://www.mosenergo.gazprom.ru/

Е-mail: mosenergo@mosenergo.ru

Испытательный центр

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Телефон (факс): +7 (495) 491-78-12

Web-сайт: https://www.kip-mce.ru

Е-mail: sittek@mail.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311313.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» ноября 2021 г. № 2635

Лист № 1

Всего листов 4

Регистрационный № 83847-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные балансировочные «R-BAL SI-1»

Назначение средства измерений

Системы измерительные балансировочные «R-BAL SI-1» (далее - системы) предназначены для измерения размаха виброускорения, виброскорости, виброперемещения и частоты вращения ротора и последующего расчета дисбаланса и корректирующей массы, а также измерения скорости вращения балансируемого ротора.

Описание средства измерений

Принцип действия системы измерительной балансировочной «R-BAL SI-1» основан на измерении электрических сигналов (переменного напряжения и частоты), поступающих от первичных преобразователей виброускорения (акселерометров) и лазерного отметчика числа оборотов, в комплект поставки не входят.

Система представляет собой виброизмерительное устройство, состоящее из двух каналов измерений характеристик вибрации (виброускорение, виброскорость, виброперемещение), предназначенных для работы с акселерометрами с выходом по напряжению переменного тока, и одного канала измерений частоты вращения, предназначенного для работы с лазерным отметчиком оборотов.

Заводской номер системы маркируется на задней панели системы в виде наклейки.

Данная система может встраиваться в напольные и настольные варианты стоек. Опломбирование систем не предусмотрено.

Знак поверки наносится на свидетельство о поверке.

Общий вид систем измерительных балансировочных «R-BAL SI-1», маркировочная табличка, знак утверждения типа и место нанесения заводского номера представлены на рисунках 1 и 2.

Приказ Росстандарта №2635 от 13.12.2021, https://oei-analitika.ru

Рисунок 1 - Общий вид систем измерительных балансировочных «R-BAL SI-1»

Место нанесения знака утверждения типа

Приказ Росстандарта №2635 от 13.12.2021, https://oei-analitika.ru

Место нанесения

заводского номера

Рисунок 2 - Маркировочная табличка и место нанесения заводского номера и знака утверждения типа

Программное обеспечение

Программное обеспечение (далее - ПО) системы обеспечивает функционирование всех составляющих системы, выполняет управление процессом получения данных от датчиков по аналоговым каналам связи, обработку и последующее математическое преобразование измеряемых данных.

Модули ПО позволяют анализировать полученные данные, сохранять их в базе данных и осуществлять резервное копирование. Кроме того, ПО осуществляет функционирование алгоритмов защит в системе с выдачей аварийных и предупредительных сообщений.

ПО обеспечивает удобный человеко-машинный интерфейс с целью визуализации измеренных и обработанных данных, а также состояния подключенных датчиков.

ПО представляет собой программное обеспечение, поставляемое совместно с системой измерительной балансировочной «R-Bal SI-1».

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

R-BAL

Номер версии (идентификационный номер) ПО

не ниже 3.9.5.1

Цифровой идентификатор ПО

-

Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление системой и процессом измерений. Также реализованы функции авторизации пользователей, парольная защита изменения параметров системы.

Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования базы данных и конфигурационных файлов, необходимых для функционирования измерительной системы.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «средний».

Лист № 3 Всего листов 4 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики системы измерительной балансировочной «R-BAL SI-1»

Наименование характеристики

Значения

Каналы измерений параметров вибрации

Диапазон входного напряжения переменного тока (амплитудное значение), мВ

от 0,5 до 2500

Диапазон рабочих частот, Гц

от 3 до 300

Диапазон измерений размаха виброускорения при коэффициенте преобразования вибропреобразователя К = 102 мВ/(м-с-2) на базовой частоте 30 Гц, м/с2

от 0,01 до 49

Диапазон измерений размаха виброскорости при коэффициенте преобразования вибропреобразователя К = 102 мВ/(м-с-2) на базовой частоте 30 Гц, мм/с

от 0,05 до 260

Диапазон измерений размаха виброперемещения при коэффициенте преобразования вибропреобразователя К = 102 мВ/(м-с-2) на базовой частоте 30 Гц, мкм

от 0,28 до 1380

Пределы допускаемой относительной погрешности измерений размаха виброускорения, виброскорости и виброперемещения на базовой частоте 30 Гц, %

±6

Неравномерность амплитудно-частотной характеристики относительно базовой частоты 30 Гц, %

±3

Канал измерений частоты вращения

Диапазон измерений частоты вращения, об/мин

от 80 до 5000

Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин

±(1+0,0025-N),

где N-частота вращения

Таблица 3 -Технические характеристики системы измерительной балансировочной

«R-BAL SI-1»

Наименование характеристики

Значения

Рабочие условия эксплуатации: температура окружающей среды, °С

от +10 до +35

Параметры электрического питания:

- напряжение питания переменного тока (50 Гц), В

220

Габаритные размеры (ширина х высота х длина), мм, не более

370х310х131

Масса настольного варианта исполнения, кг, не более

10

Знак утверждения типа

наносится на корпус задней панели методом наклейки, а также на титульный лист руководства по эксплуатации методом наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система измерительная балансировочная

«R-BAL SI-1»

1 шт.

Руководство по эксплуатации

26.51.66-001-ОКПО-2021 РЭ

1 шт.

Сведения о методиках (методах) измерений

приведены в разделы 4-5 руководства по эксплуатации 26.51.66-001-ОКПО-2021 РЭ «Система измерительная балансировочная «R-BAL SI-1»».

Нормативные и технические документы, устанавливающие требования к системам измерительным балансировочным «R-BAL SI-1»

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»

ТУ 26.51.66-001-ОКПО-2021 «Система измерительная балансировочная «R-BAL SI-1». Технические условия»

Изготовитель

Общество с ограниченной ответственностью «Производственная Компания РОБАЛС»

(ООО «ПК РОБАЛС»)

ИНН 2372019291

Адрес 352902, Краснодарский край, г. Армавир, ул. Желябова, д. 4, пом. 20

Телефон: +7 (86137) 9-41-22

Факс: +7 (86137) 3-50-57

Web-сайт: www.robals.ru

Е-mail: info@robals.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: +7 (495) 437 55 77

Факс: +7 (495) 437 56 66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» ноября 2021 г. № 2635

Лист № 1 Регистрационный № 83848-21 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформатор напряжения емкостный TEMP 550

Назначение средства измерений

Трансформатор напряжения емкостный TEMP 550 (далее по тексту - трансформатор напряжения) предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание средства измерений

Принцип действия трансформатора напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформатор напряжения относится к классу масштабных измерительных преобразователей электрических величин.

Трансформатор напряжения состоит из емкостного делителя напряжения и электромагнитного устройства. Емкостный делитель состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, которые пропитаны синтетическим маслом и помещены в фарфоровые покрышки. К выходу емкостного делителя подключено электромагнитное устройство, которое состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора, имеющего секционированную первичную обмотку для подгонки коэффициента трансформации и вторичные обмотки. Первичная и вторичные обмотки электромагнитного трансформатора разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного устройства служит основанием для монтажа емкостного делителя. Высоковольтный ввод расположен на верхнем фланце емкостного делителя. Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного устройства и закрытой съемной пломбируемой крышкой. На крышке размещена табличка с указанием основных характеристик.

К данному типу относится трансформатор напряжения емкостный TEMP 550, зав. № 5139114-001.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий средство измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

Приказ Росстандарта №2635 от 13.12.2021, https://oei-analitika.ru

Место пломбировки

Место нанесения заводского номера

вид

средства измерений с указанием

места

пломбировки,

Рисунок 1 - Общий

места нанесения заводского номера

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное напряжение первичной обмотки U1ном, кВ

500/^3

Номинальное напряжение вторичной обмотки и2ном, В -1a-1n

100/^3

-2a-2n

100

-3a-3n

100/V3

Номинальная частота Гном, Гц

50

Класс точности вторичной обмотки по ГОСТ 1983 -1a-1n

0,2

-2a-2n

-3a-3n

0,2

Номинальная мощность вторичной обмотки, В^А

-1a-1n

10

-2a-2n

50

-3a-3n

100

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -45 до +40

Знак утверждения типа

Нанесение знака утверждения типа на трансформатор напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор напряжения емкостный

TEMP 550

1 шт.

Паспорт

TEMP 550

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Общие сведения» паспорта трансформатора напряжения

Нормативные и технические документы, устанавливающие требования к трансформатору напряжения емкостному TEMP 550

Техническая документация изготовителя

Изготовитель

Фирма «Trench Limited Instrument Transformer Division», Канада

Адрес: 71 Maybrook Drive M1V 4B6 Scarborough, Ontario, Canada

Телефон: +1 416 298 8108

Факс: +1 416 298 2209

Web-сайт: www.trench-group.com

E-mail: sales@trench-group.com

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д.31

Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11

Факс: +7 (499) 124-99-96

Web-cайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации RA.RU.310639 в Реестре аккредитованных лиц

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» ноября 2021 г. № 2635

Лист № 1 Регистрационный № 83849-21 Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 500 кВ Ногинск № 504

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 500 кВ Ногинск № 504 (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройства сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК) АИИС КУЭ ЕНЭС, включающий центры сбора и обработки данных (ЦСОД) Исполнительного аппарата (ИА) и Магистральных электрических сетей (МЭС), устройство синхронизации системного времени (УССВ), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC (SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные ток и напряжение преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений

Лист № 2 Всего листов 12 активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по проводным линиям связи (интерфейс RS-485).

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. В состав ИВК входит УССВ «Радиосервер точного времени РСТВ-01» (регистрационный номер 40586-12), которое обеспечивает автоматическую непрерывную синхронизацию часов сервера сбора ИВК с национальной шкалой координированного времени UTC (SU).

Синхронизация часов УСПД выполняется автоматически при расхождении с часами сервера сбора ИВК более чем 1 с, с интервалом проверки текущего времени не более 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

СОЕВ обеспечивает синхронизацию времени компонентов АИИС КУЭ от источника точного времени, регистрацию даты, времени событий с привязкой к ним данных измерений количества электрической энергии с точностью ±5 с.

Нанесение знака поверки на средство измерений не предусмотрено. Нанесение заводского номера на средство измерений не предусмотрено. Заводской номер указывается в формуляре АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

СПО АИИС КУЭ ЕНЭС (Метроскоп)

Номер версии (идентификационный номер) ПО

не ниже 1.0.0.4

Цифровой идентификатор ПО

26B5C91CC43C05945AF7A39C9EBFD218

Другие идентификационные данные (если имеются)

DataServer. exe, DataServer_USPD. exe

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Состав первого и второго уровней АИИС КУЭ

ИК

Наименование ИК

Состав первого и второго уровней АИИС КУЭ

Трансформатор тока

Трансформатор напряжения

Счетчик электрической энергии

УСПД

1

2

3

4

5

6

1

ВЛ 220 кВ Шатурская ГРЭС - Ногинск

CTIG-220 кл.т. 0,2S Ктт = 1200/1 рег. № 47198-11

SVR-20

кл.т. 0,2

Ктн = (220000/V3)/(100/V3) рег. № 47222-11

Альфа A1800

кл.т. 0,2S/0,5 рег. № 31857-11

RTU-325T рег. № 44626-10

2

ВЛ 220 кВ ГРЭС-3 -Ногинск I цепь

CTIG-220 кл.т. 0,2S Ктт = 1200/1 рег. № 47198-11

SVR-20

кл.т. 0,2

Ктн = (220000/V3)/(100/V3) рег. № 47222-11

Альфа A1800

кл.т. 0,2S/0,5 рег. № 31857-11

3

КВЛ 220 кВ ГРЭС-3 -Ногинск II цепь

CTIG-220 кл.т. 0,2S Ктт = 1200/1 рег. № 47198-11

SVR-20

кл.т. 0,2

Ктн = (220000/V3)/(100/V3) рег. № 47222-11

Альфа A1800

кл.т. 0,2S/0,5 рег. № 31857-11

4

КВЛ 220 кВ Цаги -Ногинск

CTIG-220 кл.т. 0,2S Ктт = 1200/1 рег. № 47198-11

SVR-20

кл.т. 0,2

Ктн = (220000/V3)/(100/V3) рег. № 47222-11

Альфа A1800 кл.т. 0,2S/0,5 рег. № 31857-11

5

ВЛ 220 кВ Ногинск -Руднево

CTIG-220 кл.т. 0,2S Ктт = 1200/1 рег. № 47198-11

SVR-20

кл.т. 0,2

Ктн = (220000/V3)/(100/V3) рег. № 47222-11

Альфа A1800 кл.т. 0,2S/0,5 рег. № 31857-11

1

2

3

4

5

6

6

ВЛ 110 кВ Ногинск-Черноголовка с отпайкой на ПС Глухово (ВЛ 110 кВ Ногинск-Черноголовка с отпайкой)

ТГФМ-110

кл.т. 0,2S

Ктт = 750/1 рег. № 52261-12

НАМИ

кл.т. 0,2 Ктн =

(iioooo/V3)/(ioo/V3)

рег. № 60353-15

Альфа Ai8oo кл.т. o,2S/o,5 рег. № 3i857-2o

TKi6L рег. № 36643-07

7

ВЛ 110 кВ Ногинск -

Боровое I цепь (ВЛ 110 кВ Ногинск -

Боровое I)

ТГФМ-110

кл.т. 0,2S

Ктт = 750/1 рег. № 52261-12

НАМИ

кл.т. o,2 Ктн =

(1ioooo/^3)/(ioo/^3) рег. № 6o353-15

Альфа Ai8oo кл.т. o,2S/o,5 рег. № 3i857-2o

8

ВЛ 110 кВ Ногинск -

Боровое II цепь (ВЛ 110 кВ Ногинск -Боровое II)

ТГФМ-110

кл.т. 0,2S

Ктт = 750/1 рег. № 52261-12

НАМИ

кл.т. o,2 Ктн =

(iioooo/^3)/(ioo/^3) рег. № 6o353-15

Альфа Ai8oo кл.т. o,2S/o,5 рег. № 3i857-2o

9

ВЛ 110 кВ Ногинск -Шерна с отпайкой на ПС Захарово (ВЛ 110 кВ Ногинск -Шерна с отпайкой)

ТГФМ-110

кл.т. 0,2S

Ктт = 750/1 рег. № 52261-12

НАМИ

кл.т. o,2 Ктн =

(iioooo/^3)/(ioo/^3) рег. № 6o353-15

Альфа Ai8oo кл.т. o,2S/o,5 рег. № 3i857-2o

10

ВЛ 110 кВ Ногинск -

Дуговая II цепь

(ВЛ 110 кВ Ногинск -

Дуговая II)

ТГФМ-110

кл.т. 0,2S

Ктт = 750/1 рег. № 52261-12

НАМИ

кл.т. o,2 Ктн =

(iioooo/^3)/(ioo/^3) рег. № 6o353-15

Альфа Ai8oo кл.т. o,2S/o,5 рег. № 3i857-2o

11

ВЛ 110 кВ Ногинск -

Дуговая III цепь (ВЛ 110 кВ Ногинск -

Дуговая III)

ТГФМ-110

кл.т. 0,2S

Ктт = 750/1 рег. № 52261-12

НАМИ

кл.т. o,2 Ктн =

(iioooo/^3)/(ioo/^3) рег. № 6o353-15

Альфа Ai8oo кл.т. o,2S/o,5 рег. № 3i857-2o

12

ВЛ 110 кВ Ногинск -

Затишье I цепь (ВЛ 110 кВ Затишье Северная)

ТГФМ-110

кл.т. 0,2S

Ктт = 750/1 рег. № 52261-12

НАМИ

кл.т. o,2 Ктн =

(iioooo/V3)/(ioo/V3) рег. № 6o353-15

Альфа Ai8oo кл.т. o,2S/o,5 рег. № 3i857-2o

13

ВЛ 110 кВ Ногинск -

Затишье II цепь (ВЛ 110 кВ Затишье Южная)

ТГФМ-110

кл.т. 0,2S

Ктт = 750/1 рег. № 52261-12

НАМИ

кл.т. o,2 Ктн =

(iioooo/^3)/(ioo/^3) рег. № 6o353-i5

Альфа Ai8oo кл.т. o,2S/o,5 рег. № 3i857-2o

1

2

3

4

5

6

14

ВЛ 110 кВ Ногинск -

Электросталь I цепь (ВЛ 110 кВ

Краматорская I)

ТГФМ-110 кл.т. 0,2S Ктт = 750/1 рег. № 52261-12

НАМИ

кл.т. 0,2

Ктн = (iioooo/V3)/(ioo/V3) рег. № 60353-15

Альфа A1800 кл.т. 0,2S/0,5 рег. № 3i857-20

TKI6L рег. № 36643-07

15

ВЛ 110 кВ Ногинск -

Электросталь II цепь (ВЛ 110 кВ

Краматорская II)

ТГФМ-110 кл.т. 0,2S Ктт = 750/1 рег. № 52261-12

НАМИ

кл.т. o,2 Ктн =

(1ioooo/^3)/(ioo/^3)

рег. № 6o353-15

Альфа A1800 кл.т. 0,2S/0,5 рег. № 3i857-20

16

КВЛ 110 кВ Ногинск -

Шульгино

ТГФМ-110 кл.т. 0,2S Ктт = 750/1 рег. № 52261-12

НАМИ

кл.т. o,2 Ктн =

(Iioooo/^3)/(ioo/^3)

рег. № 6o353-15

Альфа A1800 кл.т. 0,2S/0,5 рег. № 3i857-20

17

КВЛ 110 кВ Ногинск -

Истомкино I цепь

ТГФМ-110 кл.т. 0,2S Ктт = 750/1 рег. № 52261-12

НАМИ

кл.т. o,2 Ктн =

(Iioooo/^3)/(ioo/^3)

рег. № 6o353-15

Альфа A1800 кл.т. 0,2S/0,5 рег. № 3i857-20

18

КВЛ 110 кВ Ногинск -Истомкино II цепь

ТГФМ-110 кл.т. 0,2S Ктт = 750/1 рег. № 52261-12

НАМИ

кл.т. o,2 Ктн =

(Iioooo/^3)/(ioo/^3)

рег. № 6o353-15

Альфа A1800 кл.т. 0,2S/0,5 рег. № 3i857-20

19

КВЛ 110 кВ Ногинск -

Монино с отпайкой на

ПС Ельня

ТГФМ-110 кл.т. 0,2S Ктт = 750/1 рег. № 52261-12

НАМИ

кл.т. o,2 Ктн =

(Iioooo/^3)/(ioo/^3)

рег. № 6o353-15

Альфа A1800 кл.т. 0,2S/0,5 рег. № 3i857-20

20

ОВВ 110 кВ 1 сек.

ТФНД кл.т. 0,5 Ктт = 750/1 рег. № 65722-16

НАМИ

кл.т. o,2 Ктн =

(Iioooo/^3)/(ioo/^3)

рег. № 6o353-15

Dialog ZMD кл.т. 0,2S/0,5 рег. № 22422-07

21

ОВВ 110 кВ 2 сек.

ТГФ110 кл.т. 0,5 Ктт = 750/1 рег. № 16635-02

НАМИ

кл.т. o,2 Ктн =

(Iioooo/^3)/(ioo/^3)

рег. № 6o353-15

Dialog ZMD кл.т. 0,2S/0,5 рег. № 22422-07

1

2

3

4

5

6

22

фид. 12

ТЛП-10

кл.т. 0,5S

Ктт = 400/5 рег. № 30709-11

НТМИ-6

кл.т. 0,5

Ктн = 6000/100 рег. № 831-53

Dialog ZMD кл.т. 0,2S/0,5 рег. № 22422-07

23

фид. 32

ТЛП-10

кл.т. 0,5S

Ктт = 300/5 рег. № 30709-11

НТМИ-6-66

кл.т. 0,5

Ктн = 6000/100 рег. № 2611-70

Dialog ZMD кл.т. 0,2S/0,5 рег. № 22422-07

24

КЛ 6 кВ ТСН №7

ТПФМ-10

кл.т. 0,5

Ктт = 300/5 рег. № 814-53

НТМИ-6-66

кл.т. 0,5

Ктн = 6000/100 рег. № 2611-70

Dialog ZMD кл.т. 0,2S/0,5 рег. № 22422-07

ТК1(Я.

25

КЛ 0,4 кВ Станция перекачки основная (рабочая)

ТШП

кл.т. 0,5S

Ктт = 100/5 рег. № 64182-16

-

Dialog ZMD кл.т. 0,5S/1,0 рег. № 22422-07

рег. №

36643-07

26

КЛ 0,4 кВ Станция перекачки резерв

ТШП

кл.т. 0,5S

Ктт = 100/5 рег. № 64182-16

-

Dialog ZMD кл.т. 0,5S/1,0 рег. № 22422-07

27

КЛ 0,4 кВ Насосная жилого поселка

ТШП

кл.т. 0,5S

Ктт = 200/5 рег. № 64182-16

-

Dialog ZMD кл.т. 0,5S/1,0 рег. № 22422-07

Пр имечания

  • 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2 и в других разделах описания типа, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хр анится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

  • 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95

51(2)%,

55 %,

520 %,

5100 %,

I1(2)% < I изм< I 5 %

I5 %<I изм< 20 %

I20 %<Iизм<I100%

I100 '’Хо^изм^!^0

1

2

3

4

5

6

1 - 19 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)

1,0

1,0

0,6

0,5

0,5

0,8

1,1

0,8

0,6

0,6

0,5

1,8

1,3

0,9

0,9

20, 21 (Счетчик 0,2S; ТТ 0,5; ТН 0,2)

1,0

-

1,7

0,9

0,7

0,8

-

2,8

1,4

1,0

0,5

-

5,3

2,7

1,9

22, 23 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5)

1,0

1,8

1,1

0,9

0,9

0,8

2,5

1,6

1,2

1,2

0,5

4,8

3,0

2,2

2,2

24 (Счетчик 0,2S; ТТ 0,5; ТН 0,5)

1,0

-

1,8

1,1

0,9

0,8

-

2,8

1,6

1,2

0,5

-

5,4

2,9

2,2

25 - 27 (Счетчик 0,5S;

ТТ 0,5S)

1,0

2,0

1,0

0,8

0,8

0,8

2,6

1,6

1,1

1,1

0,5

4,7

2,8

1,9

1,9

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95

52%,

55 %,

520 %,

5100 %,

I2% < I изм< I 5 %

I5 %<I изм< 20 %

I20 %<Iизм<I100%

I100 '’Хо^изм^!^0

1 - 19 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)

0,8

1,8

1,4

1,0

1,0

0,5

1,5

0,9

0,8

0,8

20, 21 (Счетчик 0,5; ТТ 0,5; ТН 0,2)

0,8

-

4,3

2,2

1,6

0,5

-

2,5

1,4

1,1

22, 23 (Счетчик 0,5; ТТ 0,5S; ТН 0,5)

0,8

4,0

2,5

1,9

1,9

0,5

2,4

1,5

1,2

1,2

24

(Счетчик 0,5; ТТ 0,5; ТН 0,5)

0,8

-

4,4

2,4

1,9

0,5

-

2,5

1,5

1,2

25 - 27 (Счетчик 1,0;

ТТ 0,5S)

0,8

4,0

2,7

1,8

1,8

0,5

2,6

2,0

1,3

1,3

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95

61(2)%,

65 %,

620 %,

6100 %,

I1(2)% < I изм< I 5 %

I5 %<I изм< 20 %

I20 %<Iизм<I100%

I100 '’Хо^изм^!^0

1

2

3

4

5

6

1 - 19 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)

1,0

1,2

0,8

0,7

0,7

0,8

1,3

1,0

0,9

0,9

0,5

1,9

1,4

1,1

1,1

20, 21 (Счетчик 0,2S; ТТ 0,5; ТН 0,2)

1,0

-

1,8

1,1

0,9

0,8

-

2,8

1,6

1,2

0,5

-

5,3

2,8

2,0

22, 23 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5)

1,0

1,9

1,2

1,0

1,0

0,8

2,6

1,7

1,4

1,4

0,5

4,8

3,0

2,3

2,3

24 (Счетчик 0,2S; ТТ 0,5; ТН 0,5)

1,0

-

1,9

1,2

1,0

0,8

-

2,9

1,7

1,4

0,5

-

5,5

3,0

2,3

25 - 27 (Счетчик 0,5S;

ТТ 0,5S)

1,0

2,3

1,6

1,4

1,4

0,8

2,9

2,0

1,7

1,7

0,5

4,9

3,1

2,3

2,3

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95

62%,

65 %,

620 %,

6100 %,

I2% < I изм< I 5 %

I5 %<I изм< 20 %

I20 %<Iизм<I100%

I100 '’Хо^изм^!^0

1 - 19 (Счетчик 0,5;

ТТ 0,2S; ТН 0,2)

0,8

2,2

1,9

1,6

1,6

0,5

1,9

1,5

1,4

1,4

20, 21 (Счетчик 0,5; ТТ 0,5; ТН 0,2)

0,8

-

4,5

2,6

2,1

0,5

-

2,8

1,8

1,6

22, 23 (Счетчик 0,5; ТТ 0,5S; ТН 0,5)

0,8

4,2

2,9

2,3

2,3

0,5

2,7

2,0

1,7

1,7

24

(Счетчик 0,5; ТТ 0,5; ТН 0,5)

0,8

-

4,6

2,8

2,3

0,5

-

2,8

1,9

1,7

1

2

3

4

5

6

25 - 27 (Счетчик 1,0;

ТТ 0,5S)

0,8

5,0

4,0

3,5

3,5

0,5

4,0

3,6

3,3

3,3

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±Д), с

Примечания

  • 1 Границы интервала допускаемой относительной погрешности 51(2)%р для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 51(2)%р и §2%Q для COS9<1,0 нормируются от 12%.

  • 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Нормальные условия: параметры сети:

- напряжение, % от ином

от 99 до 101

- ток, % от 1ном

от 1(5) до 120

- коэффициент мощности

0,87

- частота, Гц

от 49,85 до 50,15

температура окружающей среды, °C:

- для счетчиков электроэнергии

от +21 до +25

Рабочие условия: параметры сети:

- напряжение, % от ином

от 90 до 110

- ток, % от 1ном

от 1(5) до 120

- коэффициент мощности, не менее

0,5

- частота, Гц

от 49,6 до 50,4

диапазон рабочих температур окружающей среды, °C:

- для ТТ и ТН

от -45 до +40

- для счетчиков

от +10 до +30

- для УСПД

от +10 до +30

- для сервера, УССВ

от +18 до +24

Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии Альфа А1800:

- средняя наработка до отказа, ч, не менее

120000

- среднее время восстановления работоспособности, ч

72

счетчики электроэнергии Dialog ZMD:

- средний срок службы, лет

30

- среднее время восстановления работоспособности, ч

72

1

2

УСПД RTU-325^

  • - средняя наработка до отказа, ч, не менее УСПД ТК1(Я.:

  • - средняя наработка на отказ, ч, не менее радиосервер точного времени РСТВ-01:

  • - средняя наработка на отказ, ч, не менее

55000

55000

55000

Глубина хранения информации счетчики электроэнергии:

  • - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее

УСПД:

  • - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее

при отключенном питании, лет, не менее

ИВК:

  • - результаты измерений, состояние объектов и средств измерений, лет, не менее

45

45

3

3,5

Надежность системных решений:

  • - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

  • - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

  • - в журналах событий счетчиков и УСПД фиксируются факты:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекция шкалы времени.

Защищенность применяемых компонентов:

  • - наличие механической защиты от несанкционированного доступа и пломбирование:

  • - счетчиков электроэнергии;

  • - промежуточных клеммников вторичных цепей напряжения;

  • - испытательной коробки;

  • - УСПД.

  • - наличие защиты на программном уровне:

  • - пароль на счетчиках электроэнергии;

  • - пароль на УСПД;

  • - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

  • - счетчиках электроэнергии (функция автоматизирована);

  • - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

CTIG-220

30 шт.

Трансформатор тока

ТГФМ-110

42 шт.

Трансформатор тока

ТФНД

3 шт.

Трансформатор тока

ТГФ110

3 шт.

Трансформатор тока

ТЛП-10

6 шт.

Трансформатор тока

ТПФМ-10

2 шт.

Трансформатор тока

ТШП

9 шт.

Трансформатор напряжения

SVR-20

15 шт.

Трансформатор напряжения

НАМИ

12 шт.

Трансформатор напряжения

НТМИ-6

1 шт.

Трансформатор напряжения

НТМИ-6-66

2 шт.

Счетчик электрической энергии трехфазный многофункциональный

Альфа A1800

19 шт.

Счетчик электрической энергии трехфазный многофункциональный

Dialog ZMD

8 шт.

Устройство сбора и передачи данных

RTU-325Т

1 шт.

Устройство сбора и передачи данных

ТК1(Я.

1 шт.

Радиосервер точного времени

РСТВ-01

1 шт.

Формуляр

АУВП.411711.ПТР.Ц43.246.ФО

1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 500 кВ Ногинск № 504», аттестованном ООО «ИЦ ЭАК», уникальный номер записи об аккредитации RA.RU.311298 в Реестре аккредитованных лиц.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 500 кВ Ногинск № 504

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Общество с ограниченной ответственностью «Инженерный центр «ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)

ИНН 7733157421

Адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17, стр. 5, этаж 3

Телефон: +7 (495) 620-08-38

Факс: +7 (495) 620-08-48

Web-сайт: www.ackye.ru

E-mail: eaudit@ackye.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации RA.RU.310639 в Реестре аккредитованных лиц




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
