МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

Е ЕРЬЕ ГЕ Т ТВ

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

РЗ

осква

внесении из енений в сведения об утвер денн х типах средств измерений

В соответствии с дминистративн м регламентом по предоставлени Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.

  сведения, предоставления утвержденным приказом Российской Федерации

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

ч

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» июня 2025 г. № 1345

Регистрационный № 93298-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализатор стационарный МГНП

Газоанализатор стационарный МГНП (далее - газоанализатор) предназначен для измерений объемной доли определяемых компонентов: водорода (H2), метана (CH4), этана (C2H2), этилена (C2H4), ацетилена (C2H6), оксида углерода (CO), диоксида углерода (CO2) в равновесной газовой фазе над поверхностью трансформаторного масла и выдачи предупредительной и аварийной сигнализации.

Газоанализатор стационарный МГНП, зав. № 001, представляет собой стационарный прибор непрерывного действия.

Газоанализатор осуществляет отбор пробы с помощью модуля экстракции. Модуль экстракции включает в себя следующие компоненты: емкость экстрактора, системы масло- и газопроводов, клапанный блок, система прокачки масла, система контроля давления, система контроля уровня масла и система термостатирования. Модуль экстракции полностью герметичен, все части конструкции, контактирующие с маслом и газом, выполнены из алюминия или нержавеющей стали.

Принцип действия газоанализатора основан на применении диодно-лазерной спектроскопии поглощения (TDLAS) - это метод измерения концентраций определяемых компонентов в газовой смеси с использованием перестраиваемых диодных лазеров. Поглощение лазерного излучения, по частоте совпадающего с частотой колебательно-вращательного перехода определяемых компонентов, говорит о его наличии в анализируемой смеси. Интенсивность поглощения определяемых компонентов в смеси.

Конструктивно газоанализатор представляет шкаф, устанавливаемый на монтажную стойку оборудования. На монтажной стойке также располагается шкаф питания МГНП. Устройство газоанализатора внутри корпуса представлено следующими основными компонентами: лазерный модуль, опорная ячейка, измерительная ячейка, модуль экстракции, модуль измерения водорода.

Общий вид газоанализатора приведен на рисунке 1.

Нанесение знака поверки на газоанализатор не предусмотрено. Газоанализатор имеет заводской номер, который в виде цифрового обозначения, состоящего из арабских цифр, методом гравировки нанесен на идентификационную табличку (рисунок 2). Идентификационная табличка методом наклейки крепится на заднюю панель прибора.

Пломбирование корпуса газоанализатора от несанкционированного доступа не предусмотрено.

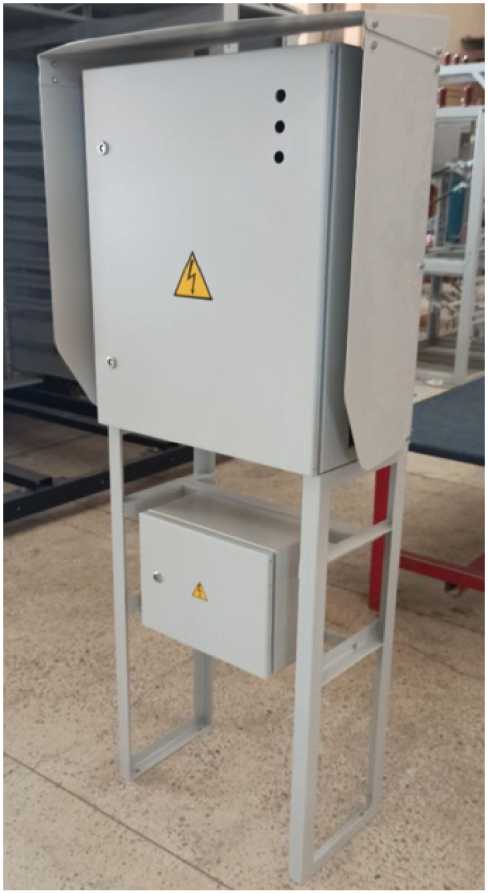

Рисунок 1 - Общий вид газоанализатора стационарного МГНП

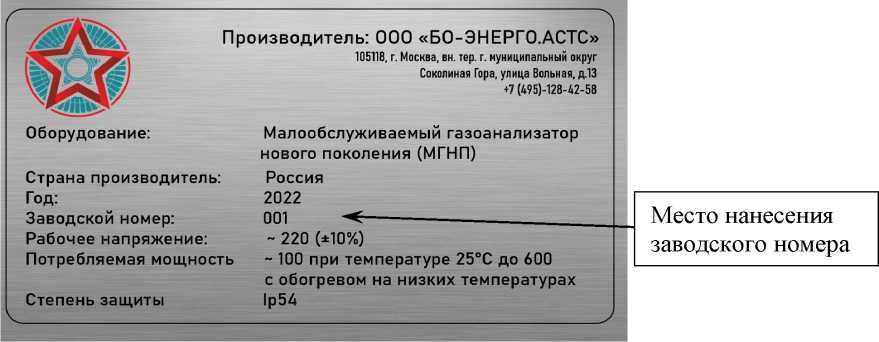

Рисунок 2 - Идентификационная табличка газоанализатора

Газоанализатор имеет встроенное, метрологически значимое программное обеспечение (далее - ПО). ПО установлено в энергонезависимую память газоанализатора на заводе-изготовителе во время производственного цикла и не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализатора.

Уровень защиты ПО - «Высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

данные ПО

Метрологические и основные характеристики газоанализатора приведены в таблицах 2 - 3.

Таблица 2 -

Таблица 3 - Основные технические характеристики

наносится типографским способом на титульный лист паспорта.

Комплектность средства измерений представлена в таблице 4.

Таблица 4 - Комплектность

приведены в разделе 3 «Описание и работа» документа БО-001.000.0000РЭ «Газоанализатор стационарный МГНП. Руководство по эксплуатации».

Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Юридический адрес: 121353, г. Москва, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

E-mail: info@rosseti.ru

Общество с ограниченной ответственностью «БО-ЭНЕРГО. Автоматизированные системы оценки технического состояния» (ООО «БО-ЭНЕРГО.АСТС»)

ИНН 7702842089

Адрес: 105118, г. Москва, вн. тер. г. м. о. Соколиная Гора, ул. Вольная, д. 13 Телефон: +7(495)128-42-58

E-mail: office@bo-energo.ru

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. I, ком. 28

Телефон: + 7 (495) 481-33-80

E-mail: info@prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» июня 2025 г. № 1345

Регистрационный № 89033-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Шаблоны сварщика универсальные УШС

для измерений линейно-угловых размеров сварного шва: длины притупления кромок, ширины шва, глубины вогнутостей, высоты выпуклостей, толщины зазора в соединении, высоты углового шва, диаметра электродов, плоского угла разделки кромки.

Принцип действия шаблонов основан на совмещении измеряемых элементов с подвижными и неподвижными частями шаблона и снятия отсчета со шкал.

Шаблон сварщика универсальный УШС представляет собой металлическую пластину, на которой нанесены измерительные шкалы. В левой части основания закреплен движок, который может поворачиваться вокруг оси относительно своего крепежа. Движок представляет собой пластину, один конец которой выполнен в виде клина с нанесенной контрольной риской для измерительной шкалы Г. На лицевой поверхности клиновой части нанесена измерительная шкала Д (цифры шкалы соответствуют толщине движка). В верхней части шаблона сварщика универсального УШС расположены пазы для контроля диаметров используемых электродов. Под пазами, на лицевой поверхности, нанесены номинальные значения (измерительная шкала Б). В нижней части шаблона сварщика универсального УШС нанесена измерительная шкала А, предназначенная для измерений длины притупления кромок и ширины шва. В верхней левой части шаблона сварщика универсального УШС нанесена шкала В для измерений плоского угла разделки кромки.

Шаблоны сварщика универсальные УШС изготавливаются в двух исполнениях: УШС-3 и УШС-4. Исполнение УШС-4 отличается от УШС-3 наличием дополнительной измерительной шкалы на обратной стороне, где установлено стопорное устройство движка и рамка с измерительной шкалой Е. На движке нанесены контрольные риски для шкалы Е.

Заводской номер в виде шифра, соответствующего порядковому номеру каждого произведенного шаблона сварщика универсального УШС, состоящего из четырех или шести цифр и логотип производителя шаблона сварщика универсального УШС наносятся на лицевую поверхность шаблона методом гравировки. Нанесение знака поверки на средство измерений не предусмотрено.

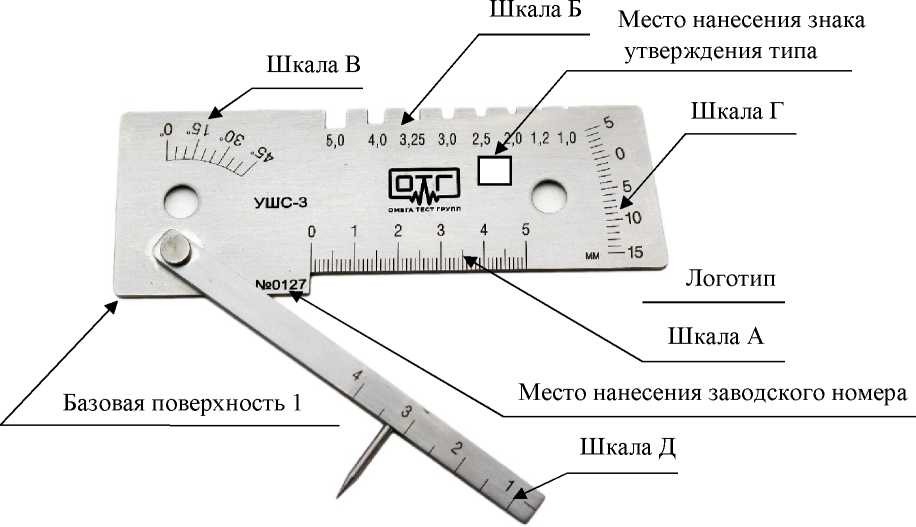

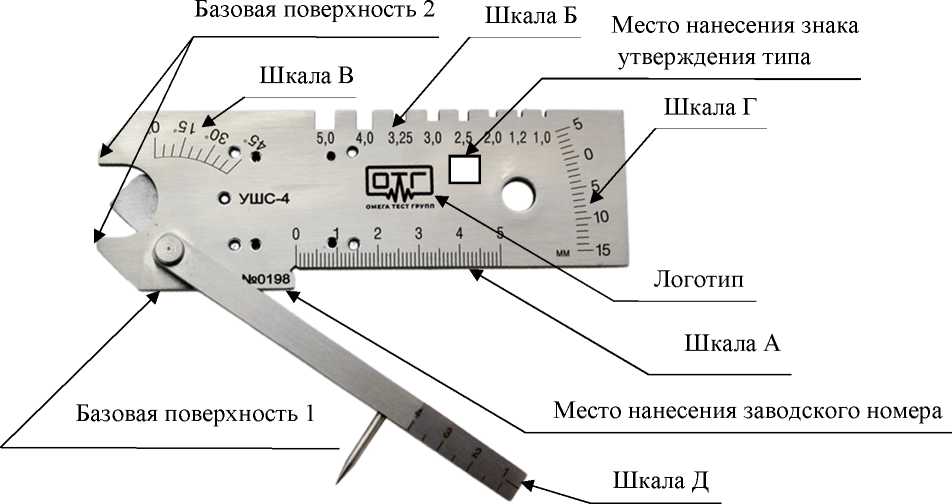

Фотографии общего вида шаблонов сварщика универсальных УШС с указанием мест нанесения знака утверждения типа, заводского номера и логотипа представлены на рисунках 1 - 3.

Рисунок 1 - Общий вид шаблона сварщика универсального УШС, исполнение УШС-3 (лицевая сторона)

Рисунок 2 - Общий вид шаблона сварщика универсального УШС, исполнение УШС-4 (лицевая сторона)

Рисунок 3 - Общий вид шаблона сварщика универсального УШС, исполнение УШС-4 (обратная сторона)

Таблица 1 -

Таблица 2 - Основные технические характеристики

наносится на титульный лист паспорта типографским способом и на лицевую поверхность шаблона методом лазерной гравировки.

Таблица 3 - Комплектность

приведены в приложении 2 документа 26.51.33-088-42940088-2022.001.ПС «Шаблон сварщика

универсальный УШС-3. Паспорт» и 26.51.33-088-42940088-2022.002.ПС «Шаблон сварщика универсальный УШС-4. Паспорт».

ТУ 26.51.33-088-42940088-2022

Технические условия»;

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1^10’⁹ до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 октября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла».

Общество с ограниченной ответственностью «ОМЕГА ТЕСТ ГРУПП» (ООО «ОТГ») ИНН 5036178759

Юридический адрес: 111141, г. Москва, вн. тер. г. м. о. Перово, ул. Плеханова, д. 15А, стр. 3, помещ. 68/1

Телефон: +7 (499) 302-01-37

E-mail: info@omega-tg.com

Web-сайт: omega-tg.com

Общество с ограниченной ответственностью «ОМЕГА ТЕСТ ГРУПП» (ООО «ОТГ») ИНН 5036178759

Адрес: 111141, г. Москва, вн. тер. г. м. о. Перово, ул. Плеханова, д. 15А, стр.3, помещ. 68/1

Телефон: +7 (499) 302-01-37 E-mail: info@omega-tg.com Web-сайт: omega-tg.com

Общество с ограниченной ответственностью «А3 ИНЖИНИРИНГ» (ООО «А3-И») Адрес: 117105, г. Москва, Нагорный пр-д, д. 7, стр. 1

Телефон (факс): +7 (800) 500-59-46; +7 (495) 120-07-46

E-mail: info@a3-eng.com

Web-сайт: a3-eng.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312199.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» июня 2025 г. № 1345

Регистрационный № 90906-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Шаблоны сварщика универсальные WG

Шаблоны сварщика универсальные WG (далее по тексту - шаблоны сварщика) предназначены для измерений линейно-угловых размеров сварного шва: длины притупления кромок, толщины детали, толщины стенки труб, толщины углового шва, толщина выпуклого углового шва, толщины нормального углового шва, длины дефектов, ширины шва, глубины вогнутостей, глубины скоса кромки, высоты выпуклостей, смещения кромок, глубины подрезов стыкового одностороннего шва, толщины зазора в соединении, ширины зазора между деталями, высоты углового шва, высоты катета углового шва, высоты катета вогнутого углового шва, высоты стыкового шва, плоского угла разделки кромок, плоского угла скоса кромок, чешуйчатости кромок в тавровых, угловых и нахлесточных соединениях шва, а также для воспроизведения толщины и катета углового шва, диаметров отверстий, радиусов выпуклых или вогнутых поверхностей.

Принцип действия шаблонов сварщика основан на совмещении измеряемых элементов с подвижными и неподвижными частями шаблона и снятия отсчета со шкал.

Шаблоны сварщика универсальные WG представляют собой измерительные инструменты из нержавеющей стали и изготавливаются в следующих исполнениях: WG-1, WG-2, WG-2+, WG-4, WG-4S, WG-5, WG-5in, WG-6, WG-7, WG-9, WG-16, WG-17, WG-18, WG-R1, WG-R2, WG-R3, WG-R4, WG-R5, WG-R6.

Конструктивно шаблоны сварщика исполнений WG-1, WG-2 и WG-2+ состоят из основной шкалы, двух измерительных ползунков (одного измерительного ползунка для исполнения WG-1) и измерительного движка. В исполнении WG-2+ в отличии от WG-2 увеличены диапазоны шкал и габаритные размеры. Исполнения WG-2 и WG-2+ позволяют также определять глубину подрезов корня стыкового одностороннего шва и чешуйчатость кромок в тавровых, угловых и нахлесточных соединениях шва.

Конструктивно шаблоны сварщика исполнения WG-4 состоят из рамки, двух измерительных движков с нанесенными на них шкалами и двух контрольных зацепов. Конструктивно шаблоны сварщика исполнения WG-4S состоят из корпуса, двух измерительных движков и двух контрольных зацепов. Исполнение WG-4S отличается от WG-4 более узкими зацепами, позволяющими измерять внутритрубное смещение кромок на участках с минимальным зазором деталей и наличием щупа со шкалой, позволяющей измерять ширину зазоров между деталями. В исполнении WG-4S в шкале Г риски 1, 2, 3, 4 соответствуют значениям 0, 10, 20, 30 мм соответственно.

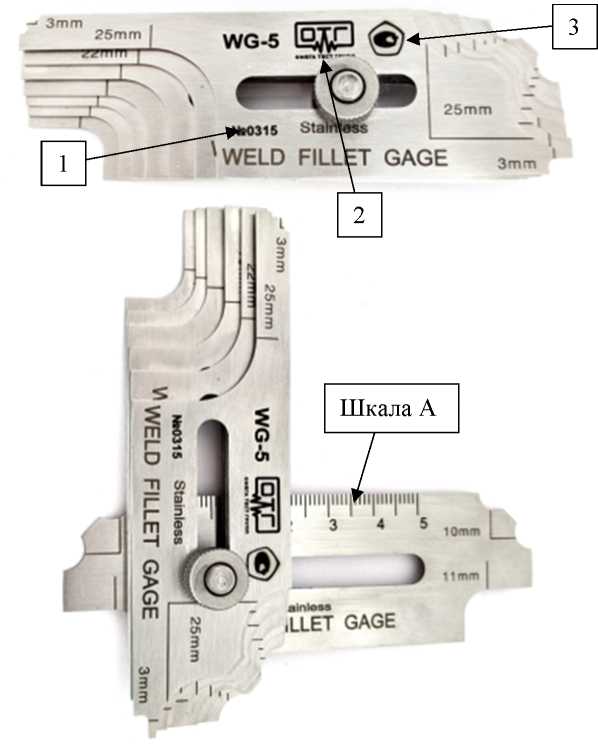

На одной из пластин нанесена линейная шкала, позволяющая определить толщину детали и/или длину дефектов; пластины позволяют определить форму поперечного сечения углового сварного шва. Исполнение WG-5in отличается от WG-5 возможностью измерений как в миллиметровой шкале, так и в дюймовой.

Конструктивно шаблоны сварщика исполнения WG-6 состоят из основной пластины со шкалой, ползунка с риской, наклонного измерителя и угломера.

Конструктивно шаблоны сварщика исполнения WG-7 состоят из основной пластины с нанесенными на ней шкалами и ползунка с рисками.

Конструктивно шаблоны сварщика исполнения WG-9 состоят из основной подвижной пластины с нанесенными на ней нелинейными шкалами и измерительного движка с окном для считывания.

Конструктивно шаблоны сварщика исполнения WG-16 состоят из основной пластины с нанесенными на ней шкалами, поворотного диска со шкалами, ползунка с нанесенными рисками, измерительного движка с наконечником и стопорных болтов.

Конструктивно шаблоны сварщика исполнения WG-17 состоят из основной пластины с нанесенными на ней шкалами, ползунка со шкалой, измерительного движка с наконечником и стопорных болтов.

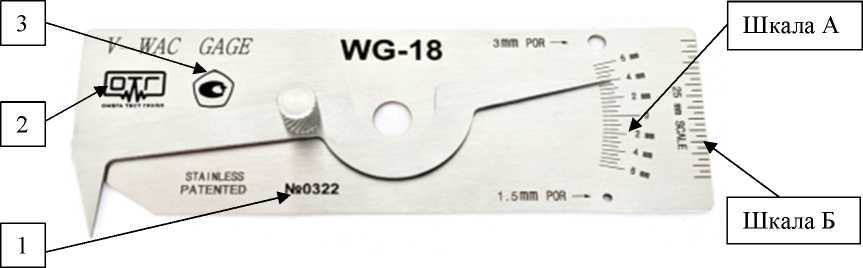

Конструктивно шаблоны сварщика исполнения WG-18 состоят из основной пластины с нанесенными на ней шкалами и движка с измерительным наконечником. На пластине имеются два специальных отверстия для контроля поверхностных пор.

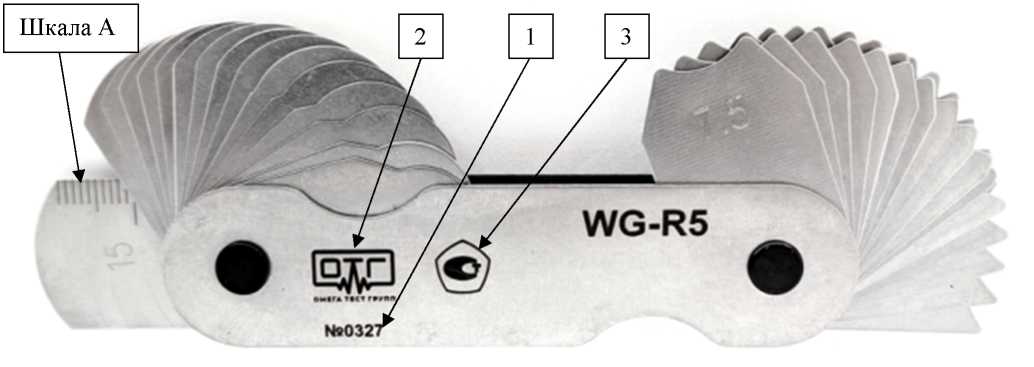

Конструктивно шаблоны сварщика исполнений WG-R1, WG-R2, WG-R3, WG-R4, WG-R5, WG-R6 состоят из сдвоенной обоймы промаркированных стальных пластин, каждая из которых имеет выпуклую и вогнутую форму, соответствующую радиусу. Конструкция обойм обеспечивает свободное перемещение любой пластины. Пластины в шаблоне располагают в порядке возрастания радиусов. На одной из пластин нанесена линейная шкала, позволяющая определить длину притупления кромок, длину дефекта и/или толщину детали. Исполнения WG-R1, WG-R2, WG-R3, WG-R4, WG-R5, WG-R6 отличаются количеством и номинальными значениями радиусов пластин шаблонов. Внешний вид шаблонов сварщика исполнений WG-R1, WG-R2, WG-R3, WG-R4, WG-R5, WG-R6 может отличаться по форме сдвоенной обоймы или соединительными винтами.

Пломбирование шаблонов сварщика от несанкционированного доступа не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в цифровом виде наносится на лицевую или обратную поверхность шаблона сварщика методом гравировки.

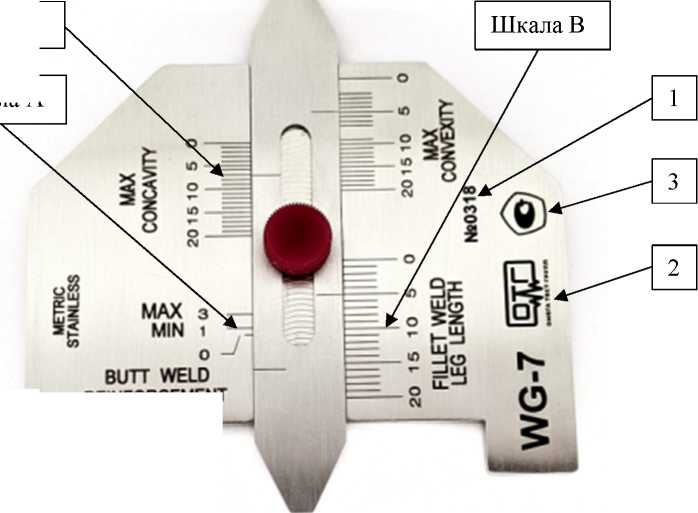

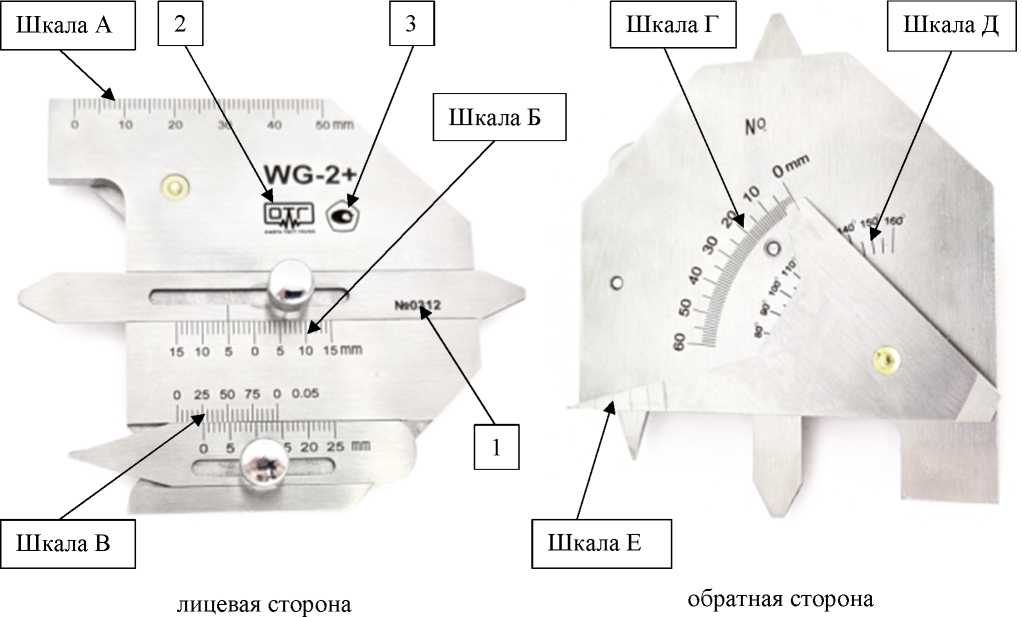

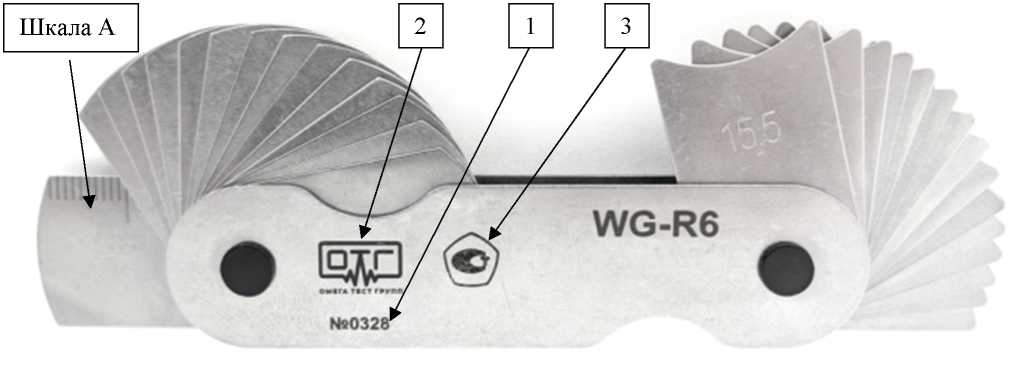

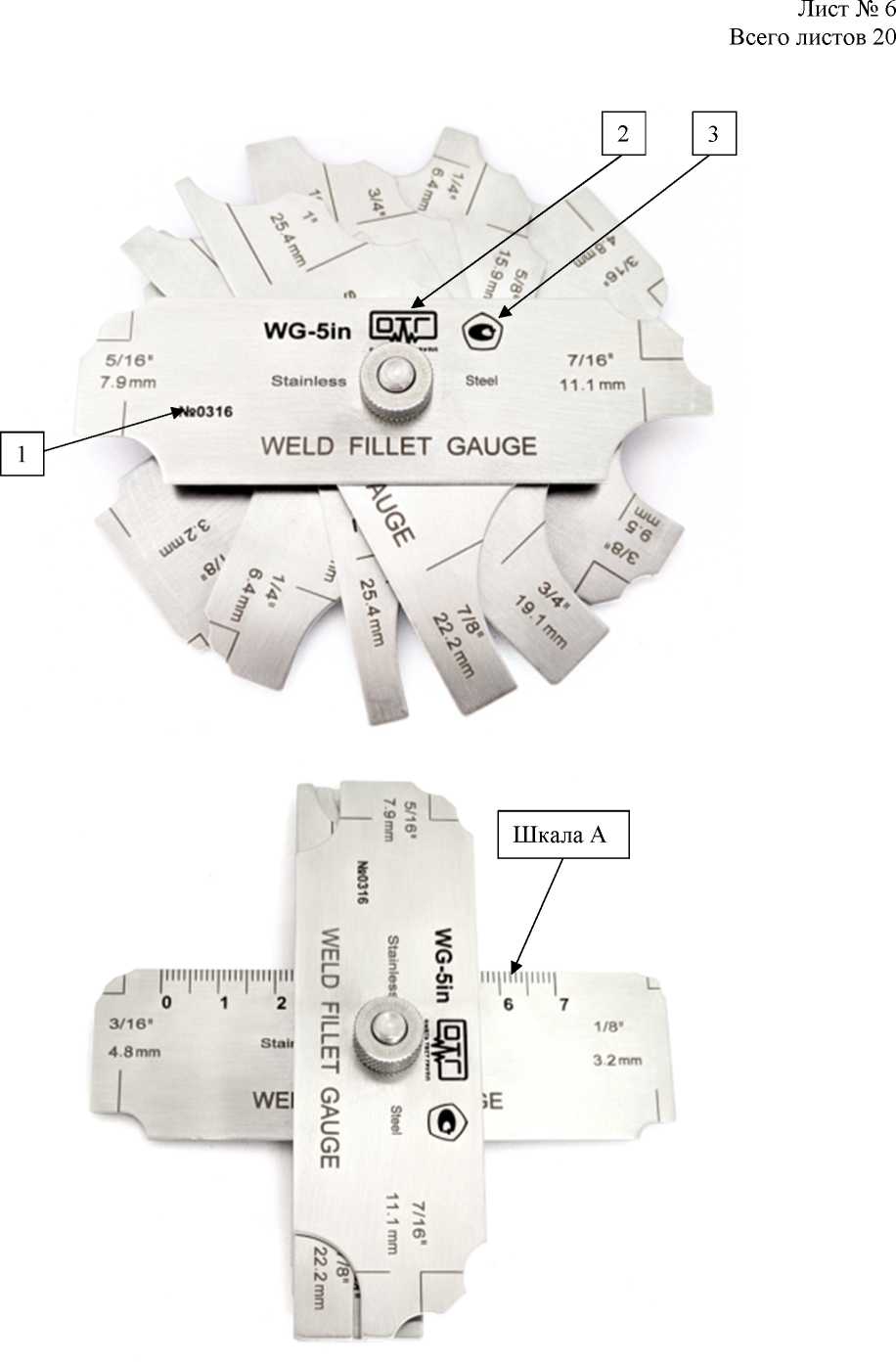

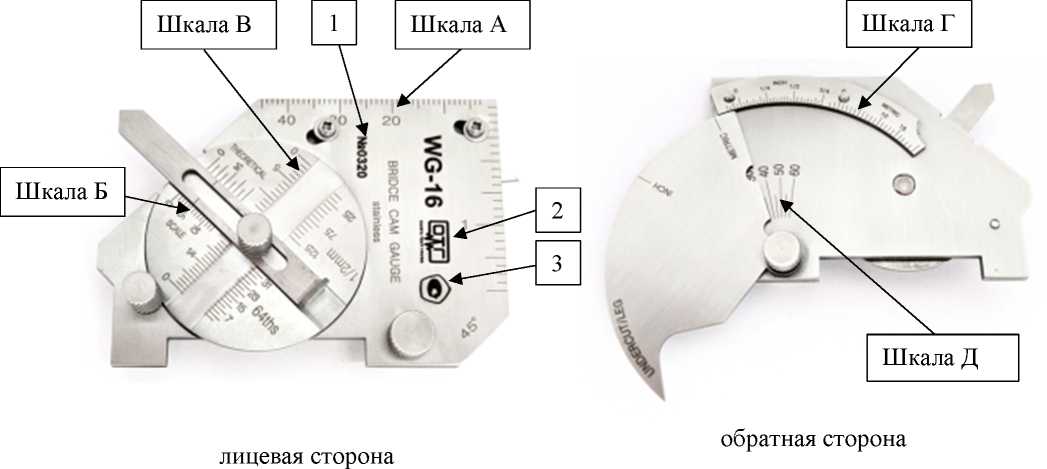

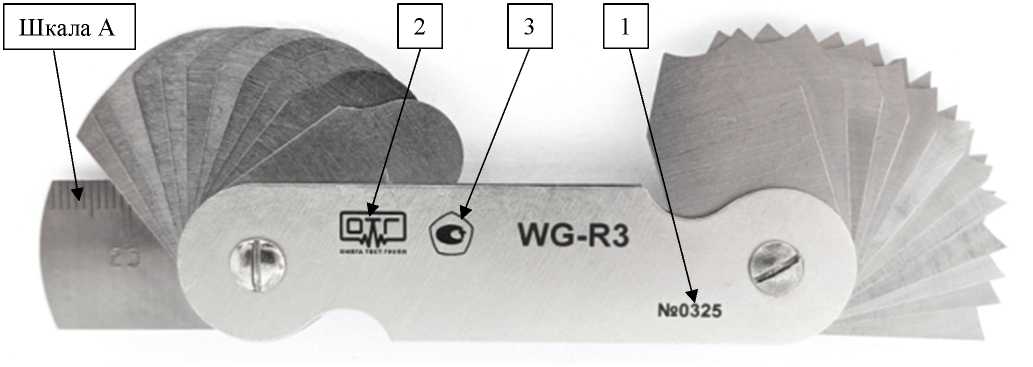

Фотографии общего вида шаблонов сварщика универсальных WG с указанием мест нанесения знака утверждения типа, заводского номера и логотипа представлены на рисунках 1 - 19.

Рисунок 2 - Общий вид шаблона сварщика универсального WG, исполнение WG-2 (лицевая и обратная сторона)

1 - место нанесения заводского номера; 2 - логотип изготовителя;

3 - место нанесения знака утверждения типа

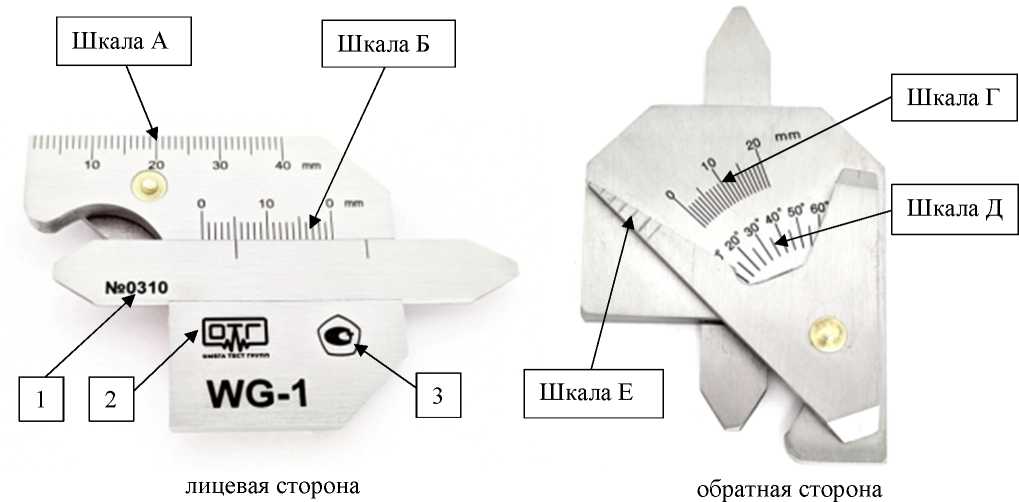

Рисунок 1 - Общий вид шаблона сварщика универсального WG, исполнение WG-1 (лицевая и обратная сторона)

1 - место нанесения заводского номера; 2 - логотип изготовителя;

3 - место нанесения знака утверждения типа

Рисунок 3 - Общий вид шаблона сварщика универсального WG, исполнение WG-2+ (лицевая и обратная сторона)

1 - место нанесения заводского номера; 2 - логотип изготовителя;

3 - место нанесения знака утверждения типа

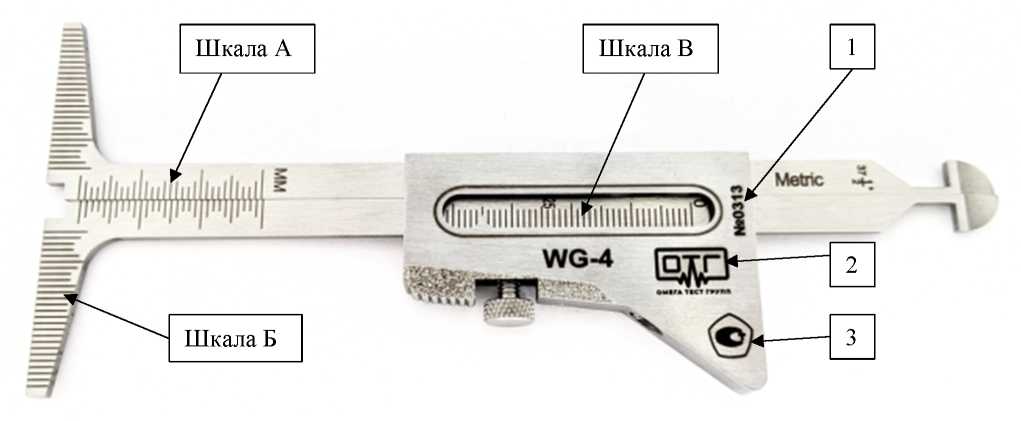

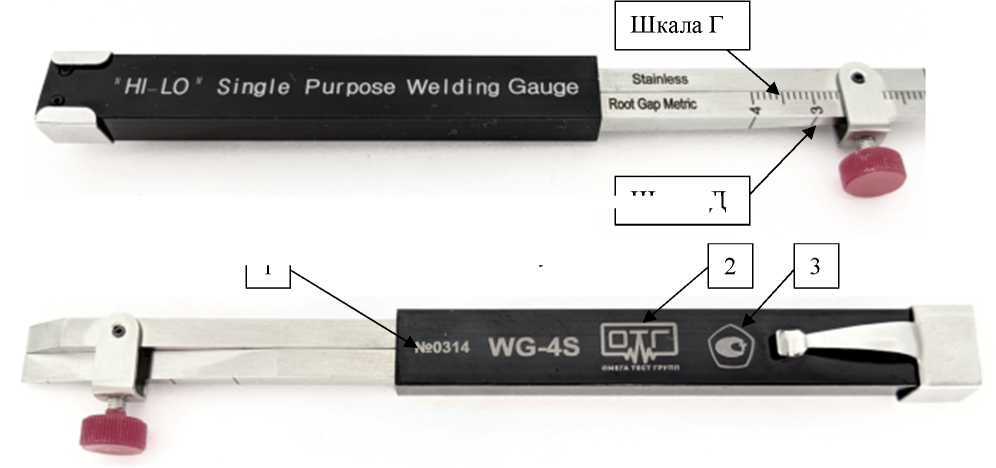

Рисунок 4 - Общий вид шаблона сварщика универсального WG, исполнение WG-4

1 - место нанесения заводского номера; 2 - логотип изготовителя;

3 - место нанесения знака утверждения типа

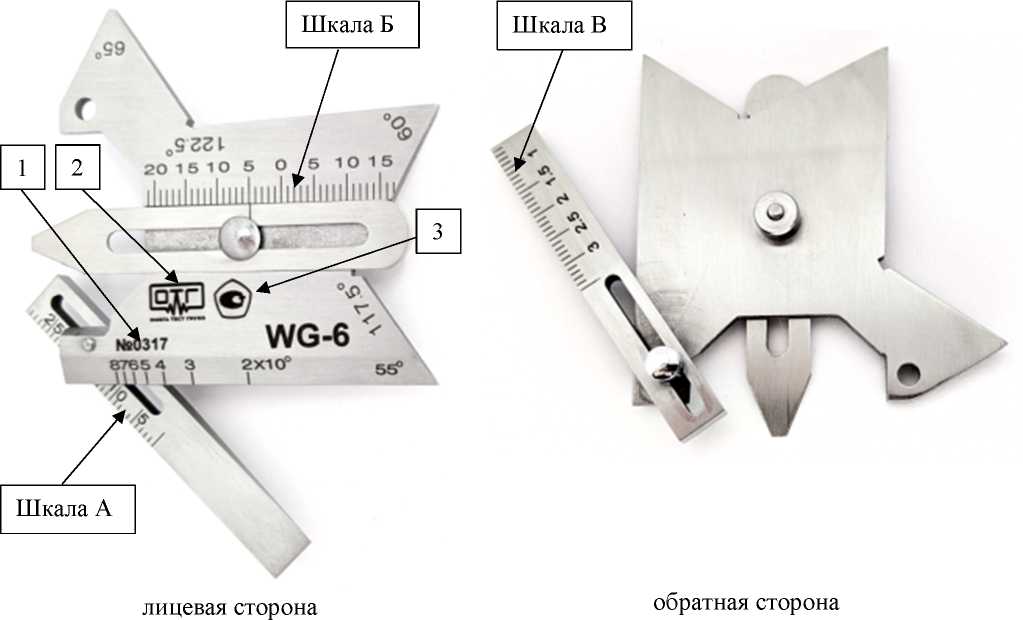

вид сбоку

Шкала Д

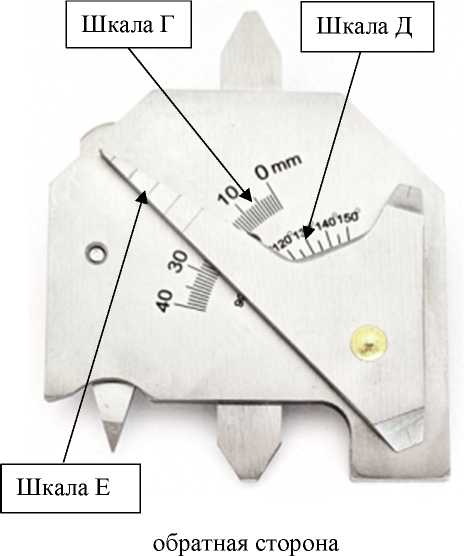

обратная сторона

Рисунок 5 - Общий вид шаблона сварщика универсального WG, исполнение WG-4S 1 - место нанесения заводского номера; 2 - логотип изготовителя;

3 - место нанесения знака утверждения типа

Рисунок 8 - Общий вид шаблона сварщика универсального WG, исполнение WG-6 (лицевая и обратная сторона)

1 - место нанесения заводского номера; 2 - логотип изготовителя;

3 - место нанесения знака утверждения типа

Шкала Б

reinforcement

г

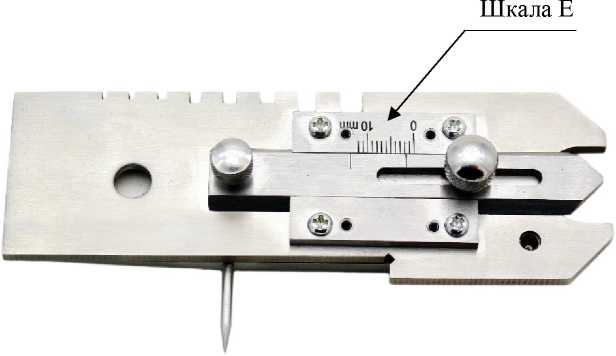

Рисунок 10 - Общий вид шаблона сварщика универсального WG, исполнение WG-9 1 - место нанесения заводского номера; 2 - логотип изготовителя;

3 - место нанесения знака утверждения типа

Рисунок 11 - Общий вид шаблона сварщика универсального WG, исполнение WG-16 (лицевая и обратная сторона)

1 - место нанесения заводского номера; 2 - логотип изготовителя;

3 - место нанесения знака утверждения типа

обратная сторона

лицевая сторона

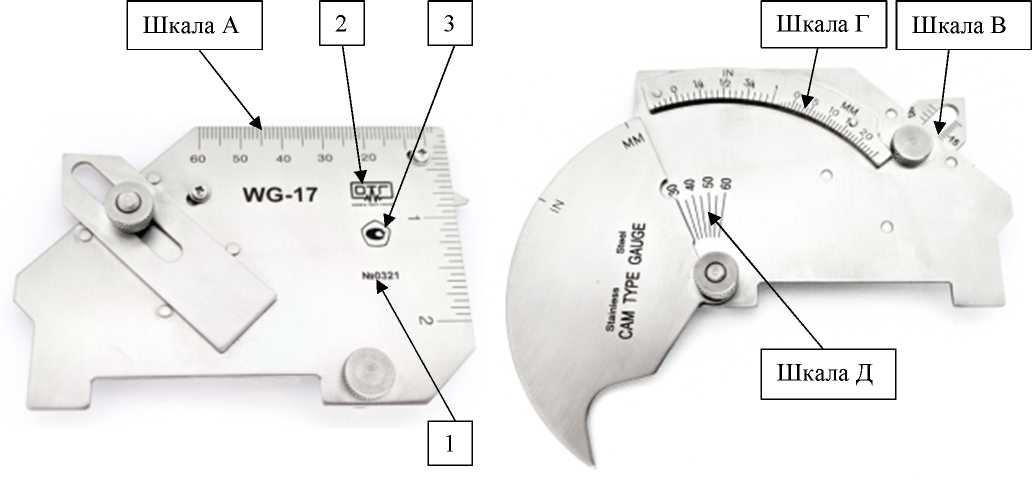

Рисунок 12 - Общий вид шаблона сварщика универсального WG, исполнение WG-17 (лицевая и обратная сторона)

1 - место нанесения заводского номера; 2 - логотип изготовителя;

3 - место нанесения знака утверждения типа

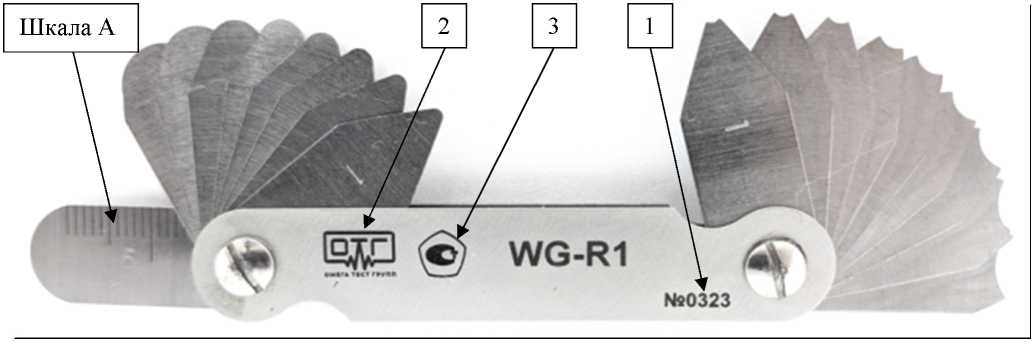

Рисунок 13 - Общий вид шаблона сварщика универсального WG, исполнение WG-18 1 - место нанесения заводского номера; 2 - логотип изготовителя;

3 - место нанесения знака утверждения типа

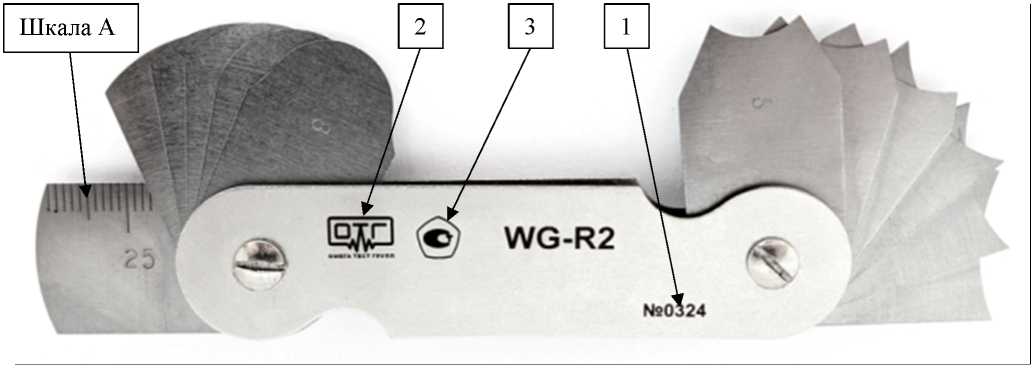

Рисунок 14 - Общий вид шаблона сварщика универсального WG, исполнение WG-R1 1 - место нанесения заводского номера; 2 - логотип изготовителя;

3 - место нанесения знака утверждения типа

Рисунок 15 - Общий вид шаблона сварщика универсального WG, исполнение WG-R2 - место нанесения заводского номера; 2 - логотип изготовителя;

3 - место нанесения знака утверждения типа

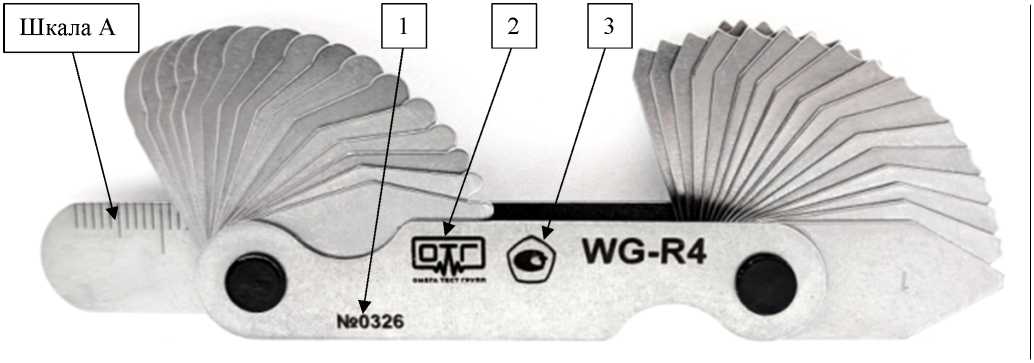

Рисунок 16 - Общий вид шаблона сварщика универсального WG, исполнение WG-R3 1 - место нанесения заводского номера; 2 - логотип изготовителя;

3 - место нанесения знака утверждения типа

Рисунок 17 - Общий вид шаблона сварщика универсального WG, исполнение WG-R4 1 - место нанесения заводского номера; 2 - логотип изготовителя;

3 - место нанесения знака утверждения типа

Рисунок 18 - Общий вид шаблона сварщика универсального WG, исполнение WG-R5 1 - место нанесения заводского номера; 2 - логотип изготовителя;

3 - место нанесения знака утверждения типа

Рисунок 19 - Общий вид шаблона сварщика универсального WG, исполнение WG-R6 1 - место нанесения заводского номера; 2 - логотип изготовителя;

3 - место нанесения знака утверждения типа

Таблица 1 - Метрологические характеристики шаблонов сварщика универсальных WG, исполнения WG-1, WG-2, WG-2+

Таблица 2 - Метрологические характеристики шаблонов сварщика универсальных WG, исполнения WG-4, WG-4S

Таблица 3 - Метрологические характеристики шаблонов сварщика универсальных WG, исполнения WG-5, WG-5in

Таблица 4 - Метрологические характеристики шаблонов сварщика универсальных WG, исполнение WG-6

Таблица 5 - Метрологические характеристики шаблонов сварщика универсальных WG, исполнение WG-7

Таблица 6 - Метрологические характеристики шаблонов сварщика универсальных WG, исполнение WG-9

Таблица 7 - Метрологические характеристики шаблонов сварщика универсальных WG, исполнения WG-16, WG-17

Таблица 8 - Метрологические характеристики шаблонов сварщика универсальных WG, исполнение WG-18

Таблица 10 - Основные технические характеристики

наносится на титульный лист паспорта типографским способом и на лицевую или обратную поверхность шаблона сварщика методом гравировки.

Таблица 11 - Комплектность средства измерений

ТУ 26.51.33-089-42940088-2023 «Шаблоны сварщика универсальные WG. Технические условия»

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1^10"⁹ до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018)

Приказ Федерального агентства по техническому регулированию и метрологии от 26 октября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 29 апреля 2019 г. № 1018)

Локальная поверочная схема для шаблонов сварщика универсальных в диапазоне измерений углов от 0 до 150°.

Общество с ограниченной ответственностью «ОМЕГА ТЕСТ ГРУПП» (ООО «ОТГ») ИНН 5036178759

Юридический адрес: 111141, г. Москва, вн. тер. г. м. о. Перово, ул. Плеханова, д. 15А, стр. 3, помещ. 68/1

Телефон: +7 (499) 302-01-37

E-mail: info@omega-tg.com

Web-сайт: omega-tg.com

Общество с ограниченной ответственностью «ОМЕГА ТЕСТ ГРУПП» (ООО «ОТГ») ИНН 5036178759

Адрес: 111141, г. Москва, вн. тер. г. м. о. Перово, ул. Плеханова, д. 15А, стр. 3, помещ. 68/1

Телефон: +7 (499) 302-01-37 E-mail: info@omega-tg.com

Web-сайт: omega-tg.com

Общество с ограниченной ответственностью «А3 ИНЖИНИРИНГ» (ООО «А3-И») Адрес: 117105, г. Москва, Нагорный пр-д, д. 7, стр. 1

Телефон (факс): +7 (800) 500-59-46; +7 (495) 120-07-46

E-mail: info@a3-eng.com

Web-сайт: a3-eng.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312199.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» июня 2025 г. № 1345

Регистрационный № 92289-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Лупы измерительные ЛИ

Лупы измерительные ЛИ (далее по тексту - лупы) предназначены для измерений линейных и угловых (ЛИ-3-10^-МУ) размеров.

Принцип действия луп основан на совмещении штрихов измерительной шкалы с границами измеряемого объекта.

Лупы выпускаются в следующих модификациях: ЛИ-3-10^, ЛИ-3-10 -К2. ЛИ-3-10^-М1, ЛИ-3-10"-М2, ЛИ-3-10^-МУ.

Лупы модификаций ЛИ-3-10^ и ЛИ-3-10 -К2 состоят из двух стеклянных линз, лупы модификаций ЛИ-3-10^-М1, ЛИ-3-10 -М2 и ЛИ-3-10 -МУ состоят из трех стеклянных линз, обеспечивающих десятикратное увеличение. Во всех модификациях луп нанесена линейная измерительная шкала, нанесенная методом фотолитографии. В модификации ЛИ-3-10^-МУ также нанесена универсальная шкала, состоящая из угловой и линейной шкал с возможностью измерений радиусов, а также шкалы воспроизведения диаметров окружностей. Лупы модификаций ЛИ-3-10^-М1, ЛИ-3-10 -М2 и ЛИ-3-10 -МУ имеют светодиодную подсветку. Лупы модификаций ЛИ-3-10^-М1 отличаются от луп модификаций ЛИ-3-10 -М2 метрологическими характеристиками. Лупы модификаций ЛИ-3-10^ отличаются от луп модификаций ЛИ-3-10 -К2 метрологическими характеристиками.

Измерения осуществляются с помощью измерительной шкалы в поле зрения лупы при дневном или искусственном свете.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения наносится на оправу лупы методом лазерной гравировки.

Пломбирование луп измерительных ЛИ не предусмотрено.

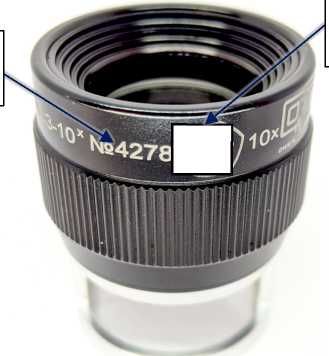

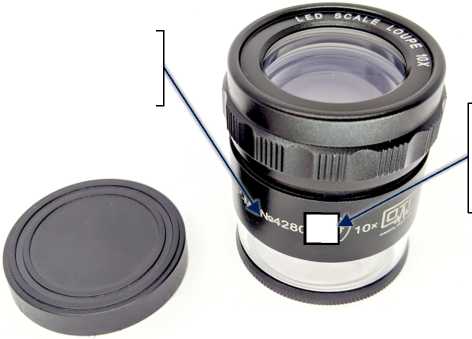

Фотографии общего вида луп измерительных ЛИ с указанием места нанесения заводского номера и знака утверждения представлена на рисунках 1 и 2.

Место нанесения

заводского номера

Место нанесения знака утверждения типа

Рисунок 1 - Общий вид луп измерительных ЛИ модификаций ЛИ-3-10^-М1, ЛИ-3-10 -^2 и ЛИ-3-10"-МУ

Место нанесения

заводского номера

Место нанесения знака

утверждения типа

Рисунок 2 - Общий вид луп измерительных ЛИ модификаций ЛИ-3-10" и ЛИ-3-10 -К2

Таблица 1 - Метрологические характеристики луп измерительных ЛИ, модификации ЛИ-3-10^,

ЛИ-3-10"-К2 и ЛИ-3-10"-М1

Таблица 2 - Метрологические характеристики луп измерительных ЛИ, модификация ЛИ-3-10"-М2

Таблица 3 - Метрологические характеристики луп измерительных ЛИ, модификация ЛИ-3-10"-МУ

Таблица 4 - Основные технические характеристики

наносится на титульный лист паспорта типографским способом и на оправу лупы.

Таблица 5 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в разделе 5 «Порядок работы» документов:

• - 26.51.33-092-42940088-2023.001

  ПС	«Лупа	измерительная	ЛИ.	Модификации
  ПС	«Лупа	измерительная	ЛИ.	Модификация
  ПС	«Лупа	измерительная	ЛИ.	Модификация
  ПС	«Лупа	измерительная	ЛИ.	Модификация

ЛИ-3-10^ и ЛИ-3-10 -К2. Паспорт»;

• - 26.51.33-092-42940088-2023.002

ЛИ-3-10^-М1. Паспорт»;

• - 26.51.33-092-42940088-2023.003

ЛИ-3-10Х-М2. Паспорт»;

• - 26.51.33-092-42940088-2023.004

ЛИ-3-10Х-МУ. Паспорт».

ТУ 26.51.33-092-42940088-2023 «Лупы измерительные ЛИ. Технические условия»;

ГОСТ 25706-83 «Лупы. Типы, основные параметры. Общие технические требования»;

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1^10'⁹ до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018).

Общество с ограниченной ответственностью «ОМЕГА ТЕСТ ГРУПП» (ООО «ОТГ») ИНН 5036178759

Юридический адрес: 111141, г. Москва, вн. тер. г. м. о. Перово, ул. Плеханова, д. 15А, стр. 3, помещ. 68/1

Телефон: +7 (499) 302-01-37

E-mail: info@omega-tg.com

Web-сайт: omega-tg.com

Общество с ограниченной ответственностью «ОМЕГА ТЕСТ ГРУПП» (ООО «ОТГ») ИНН 5036178759

Адрес: 111141, г. Москва, вн. тер. г. м. о. Перово, ул. Плеханова, д. 15А, стр. 3, помещ. 68/1

Телефон: +7 (499) 302-01-37 E-mail: info@omega-tg.com Web-сайт: omega-tg.com

Общество с ограниченной ответственностью «А3 ИНЖИНИРИНГ» (ООО «А3-И») Адрес: 117105, г. Москва, Нагорный пр-д, д. 7, стр. 1

Телефон (факс): +7 (800) 500-59-46; +7 (495) 120-07-46

E-mail: info@a3-eng.com

Web-сайт: a3-eng.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312199.
