ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Колонки топливораздаточные «НАРА 4000» (далее - колонки) предназначены для измерений объёма жидкого моторного топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм²/с (сСт) при выдаче его в топливные баки транспортных средств с учетом требований учетно-расчетных операций.

Принцип действия колонок состоит в следующем: топливо из резервуара, через приемный клапан, фильтр предварительной очистки и моноблок, подается в измеритель объема топлива, из которого, через раздаточный шланг с пистолетом, поступает в бак транспортного средства.

В колонках реализован прямой метод непосредственной оценки объема топлива измерителем объема топлива, проходящего через колонку, в единицах объема.

При протекании топлива через измеритель объема возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратно-поступательное движение, топливо при этом вытесняется из измерительной камеры.

Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал генератора импульсов.

Вращательное движение вала генератора импульсов преобразуется в последовательность электрических импульсов, поступающих в блок индикации и управления (далее - отсчетное устройство) колонки, на цифровом табло которого индицируется количество отпущенного топлива, его цена и стоимость.

Колонки осуществляют подачу топлива из резервуара, измерение и индикацию его объема. Задание дозы топлива и включение колонок производится оператором дистанционно с пульта или контроллера, либо с персонального компьютера. Индикация разового учета выданной дозы топлива устанавливается в положение нуля автоматически при снятии раздаточного крана с колонки. В окне стоимость, при выдаче дозы, индуцируется показание расхода.

Колонки состоят из:

- рамы колонки;

- гидравлического блока;

- отсчетного устройства «Вектор УО-01-2К», с двумя индикаторами, производства ООО «ВЕКТОР», Россия;

- крана раздаточного ZVA производства «ELAFLEX Tankstellentechnik GmbH & Co.», Германия или OPW производства фирмы «OPW Fuel Management Systems Inc.», США.

Гидравлический блок состоит из:

• - электродвигателя взрывозащищенного YBJY-80M2-4, производства «Shanghai Hengde Explosion-Proof Motor Co., Ltd.», Китай;

• - моноблока Bennett T75, производства «Bennett Pump Company», США;

- генератора импульсов FBCGQ-3, производства «Zhejiang Datian Machine Co., Ltd.», Китай;

- измерителя объема Bennett RSJ-50, производства «Zhengzhou Jayo Petroleum Machinery Co., Ltd.», Китай;

- соленоидного клапана взрывозащищенного mSF-20 производства «Wenzhou Yiheng Automation Science & Technology Co., Ltd.», Китай, для колонок с номинальным расходом (50 ± 5) дм³/мин (л/мин);

- соленоидного клапана взрывозащищенного mSF-25 производства «Wenzhou Yiheng Automation Science & Technology Co., Ltd.», Китай, для колонок с номинальным расходом (80 ± 8) дм³/мин (л/мин);

- датчика положения ДП-1 (ДСМК.685181.001 ТУ) производства ООО «Топаз-электро», Россия;

- распределительной коробки «Топаз» ДСМК.687226.001 (ДСМК.687226.002, ДСМК.687226.003, ДСМК.687226.005) производства ООО «Топаз-электро», Россия;

- электромагнитного клапана M20-11 производства «Wenzhou Yiheng Automation Science & Technology Co., Ltd.», Китай, для колонок с номинальным расходом (50 ± 5) дм³/мин (л/мин);

- электромагнитного клапана M25-12 производства «Wenzhou Yiheng Automation Science & Technology Co., Ltd.», Китай, для колонок с номинальным расходом (80 ± 8) дм³/мин (л/мин).

Колонки выпускаются в следующих модификациях Х₀1Х₂Х₃Х₄, Х₀2Х₂Х₃Х₄ и Х₀3Х₂Х₃Х₄, которые отличаются количеством видов выдаваемого топлива и раздаточных рукавов и исполнением гидравлической части.

Колонки могут выпускаться без облицовки по согласованию с Заказчиком.

Структурная схема обозначения колонок в других документах и при заказе: Колонка топливораздаточная «НАРА 4000» Х0Х1Х2Х3Х4, где «НАРА 4000» - обозначение типа колонки;

Х0 - исполнение по типу крепления раздаточного рукава:

В - колонка с верхним креплением;

Без символа - колонка без облицовки со свободным креплением;

Х1 - номинальный расход:

• 1 - 50 л/мин;

• 2 - 80 л/мин;

• 3 - 50 л/мин и 80 л/мин для колонок, имеющих моноблоки разного объемного расхода;

Х2 - количество раздаточных рукавов (1 или 2);

Х3 - количество выдаваемого вида топлива (1 или 2);

Х4 - исполнение гидравлической части:

1 - всасывающая;

0 - напорная.

Пример условного обозначения колонки при заказе:

Колонка топливораздаточная «НАРА 4000» В1111 по ТУ 4213-013-83130243-2016.

Колонка с верхним креплением раздаточного рукава, с номинальным расходом 50 л/мин, с одним раздаточным рукавом, одним видом выдаваемого топлива и с всасывающей гидравлической частью.

Общий вид колонок представлен на рисунках 1 и 1.1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2 - 4.

Рисунок 1 - Общий вид колонок с облицовкой

Рисунок 1.1 - Общий вид колонок без облицовки

Места пломбирования для нанесения знака поверки

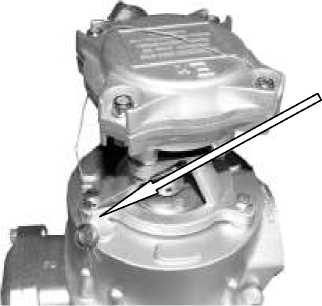

Рисунок 2 - Схема пломбировки генератора импульсов

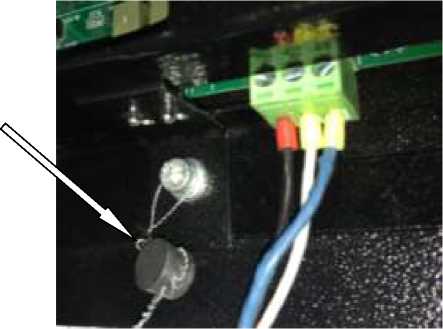

Рисунок 3 - Схема пломбировки отсчетного устройства

Места пломбирования для нанесения знака поверки

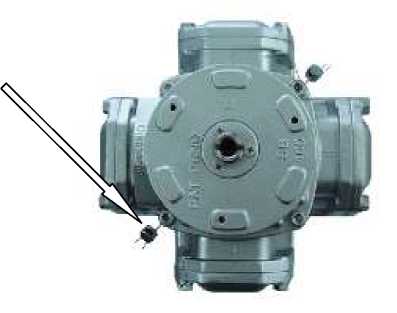

Рисунок 4 - Схема пломбировки измерителя объема

Программное обеспечение (ПО) колонок является встроенным, имеет функции управления насосами, клапанами, определения объёма выданного топлива, вывода информации об объёме выданного топлива, его стоимости и расходе на индикатор и интерфейсы связи, сохранения во внутренней памяти количество выданных доз, количества смен цены топлива, количества и характера отказов, и реализовано в микропроцессоре, размещенном в отсчетном устройстве колонки. Доступ к микропроцессору и его интерфейсу для загрузки ПО ограничивается корпусом отсчетного устройства и защитной крышкой, которая пломбируется.

Доступ к изменению параметров работы ПО, влияющих на метрологические характеристики колонки защищен паролем администратора и паролем юстировки.

ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования. Нормирование метрологических характеристик проведено с учетом применения ПО.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

аблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносится на маркировочные таблички колонки фотохимическим методом (методом металлографии, наклейки) и на эксплуатационную документацию типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МИ 1864-88 «ГСИ. Колонки топливораздаточные. Методика поверки».

Основные средства поверки:

- рабочие эталоны единицы объема жидкости 2-го разряда по приказу Росстандарта от 07.02.2018 г. № 256, вместимостью 2, 10 дм³ и 50 дм³, с погрешностью ±0,1 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке, в формуляр и на пломбы в соответствии с рисунками 2 - 4.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода

ГОСТ 9018-89 Колонки топливораздаточные. Общие технические условия

ТУ 4213-013-83130243-2016 Колонка топливораздаточная «НАРА 4000». Технические условия

Общество с ограниченной ответственностью «ВЕКТОР» (ООО «ВЕКТОР»)

ИНН 7729443282

Адрес: 119571, г. Москва, проспект Вернадского, д. 123, стр. 2

Телефон: (926) 337-39-77

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Телефон (факс) (495) 491-78-12; E-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.

¹

или до температуры помутнения или кристаллизации дизельного топлива (керосина).
