МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

• 7 октября 2019 г.                                            №    2378

Москва

О внесении изменений в описание типа на дальномеры лазерные CONDTROL ХР

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации

• 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «УК Кондтроль» от 8 июля 2019 г. № 359 приказываю:

• 1. Внести изменения в описание типа на дальномеры лазерные CONDTROL ХР, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 70365-18, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

— С.С. Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00Е1036ЕЕ32711Е880Е9Е0071BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

\_________________________________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «7» октября 2019 г. № 2378

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дальномеры лазерные CONDTROL XP

Дальномеры лазерные CONDTROL XP предназначены для бесконтактных измерений длины (расстояния).

Принцип действия дальномеров лазерных CONDTROL XP основан на фазовом методе измерений расстояний, основанном на регистрации и сравнении фаз лазерного излучения, выходящего из излучателя дальномера и входящего в приёмное устройство дальномера после его диффузного отражения от объекта измерений.

Конструктивно дальномеры лазерные CONDTROL XP выполнены единым блоком, в котором размещены оптические и электронные компоненты. Управление дальномерам осуществляется с помощью встроенной панели, объединяющей дисплей и кнопочную панель управления.

Результаты измерений выводятся на дисплее, регистрируются во внутренней памяти.

Начальной точкой отсчёта дальномеров может быть:

- нижний торец корпуса;

- верхний торец корпуса;

- центр резьбовой втулки при измерении со штатива;

- откидная пятка.

Дальномеры лазерные CONDTROL XP изготавливаются в следующих модификациях: XP1, XP2, XP3, XP4, XP4PRO, которые отличаются диапазоном измерений, пределами допускаемой абсолютной погрешности, внешним видом и количеством функций.

Общий вид дальномеров представлен на рисунке 1.

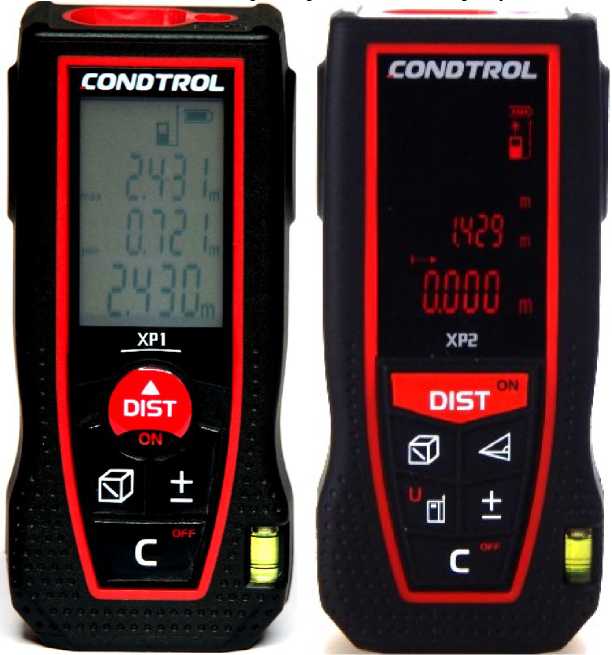

а) XP1 б) XP2

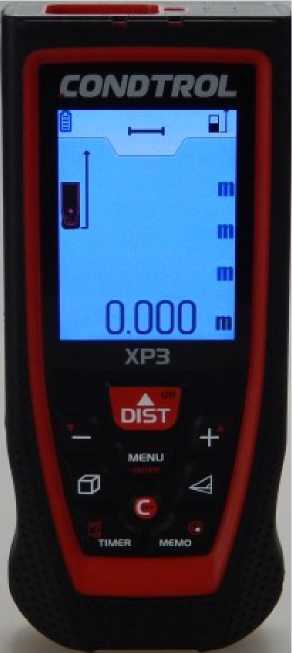

в) XP3

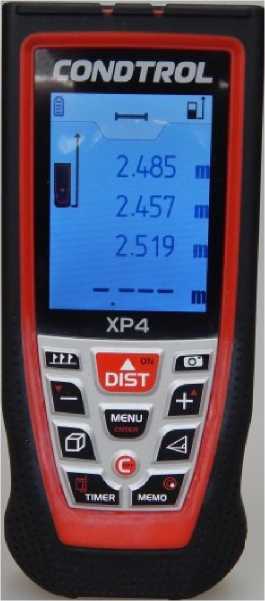

г) XP4

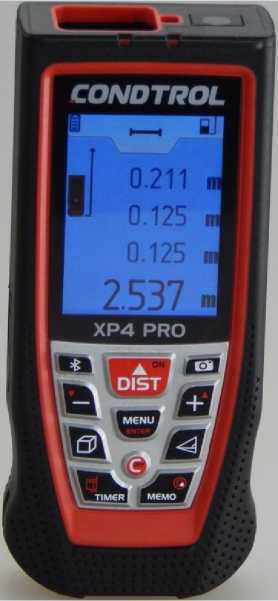

д) XP4 PRO

Пломбирование дальномеров лазерных CONDTROL XP не предусмотрено.

Программное обеспечение (ПО) дальномеров реализует функции расчета расстояния и отображения информации об измерениях.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. ПО неизменяемое и несчитываемое.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 -Основные технические характеристики

наносится типографским способом на титульный лист руководства по эксплуатации.

Таблица 4 - Комплектность средства измерений

осуществляется по документу РТ-МП-4668-445-2017 «ГСИ. Дальномеры лазерные CONDTROL XP. Методика поверки», утверждённому ФБУ «Ростест-Москва» 30 ноября 2017 г.

Основные средства поверки:

- рабочий эталон 1 разряда по ГОСТ Р 8.750-2011(тахеометр электронный);

- штангенциркуль ABSOLUTE DIGMATIC серии 500 (рег.№ 49805-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений

Техническая документация фирмы-изготовителя MAGUCHI CO., LIMITED

MAGUCHI CO., LIMITED, КНР

Адрес: Unit A1, 6/F, One Capital Place, 18 Luard Road, Wan Chai, Hong Kong, China

Телефон: +85221897390

Факс: +85221258827

Общество с ограниченной ответственностью «Управляющая Компания Кондтроль»

(ООО «УК Кондтроль»)

ИНН 74477199685

Адрес: г. Челябинск, ул. Каслинская, 99-а

Телефон: +7 (351) 211-02-00

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д.31

Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11

Факс: +7 (499) 124-99-96 E-mail: info@rostest.ru

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
