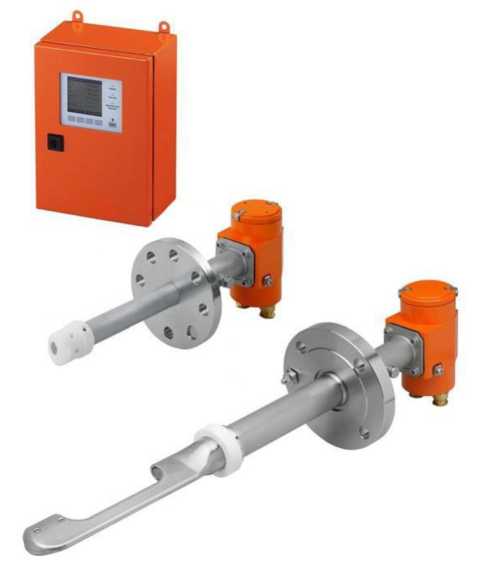

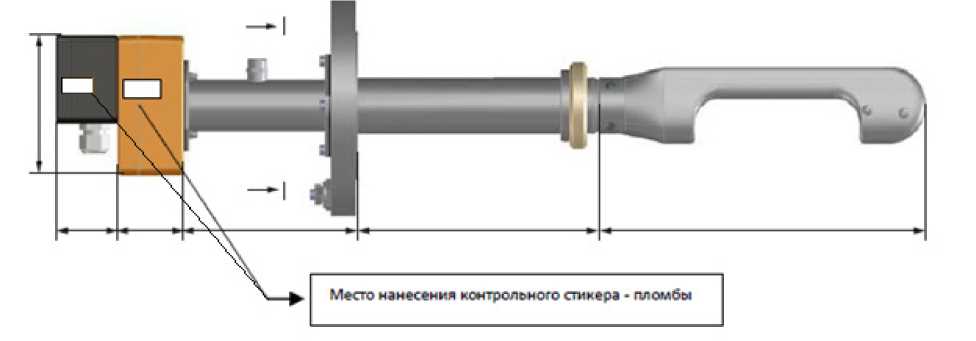

Тип прие-мопереда-ющего блока

Диапазон рабочей температуры газа, °С

Рекомендованный угол установки к оси трубы

Внутренний диаметр трубопровода, м

6)

Максимальная концентрация пыли в газе, при ст. усл., г/м³

Рабочее избыточное давление газа, кПа

СП

от -40 до +450

от 45 до

60°⁵⁾

от 0,35 до 2,5

1

+3 +10¹⁾

БП

от 0,7 до 8,7

100

от 0,7 до 3

> 100

БУП

от 1,4 до 11,3

100

от 1,4 до 3,5

> 100

М

от -40 до +260

от 0,15 до 3,4 от 0,15 до 1,7²⁾

1

+10

Б

от 1,4 до13 от 1,4 до 4,3²⁾

100

ПР

45°

>0,4

1

ПР СО

от -40 до +350

>0,4

1

СА

от -40 до +150

от 45 до

60°⁵⁾

от 0,15 до 1,7

1

СД

С СО

от -40 до +450

от 0,14 до 3,4

1

Б СО

от 1,4 до 11,3

100

П

от -40 до +260

от 0,15 до 1,7

1

от -50 до

+1600⁴⁾

Ех

от -40 до +260³⁾

Ех-ЛБ

Ех-М

Ех-М ЛБ

от -70 до +180³⁾

90°

от 0,1 до 0,6

1

Ех ФЛ

75°

от 0,2 до 1,8

1

Ех-ЛБ ФЛ

Ех-ПР

Ех-ПР ЛБ

> 0,3

1

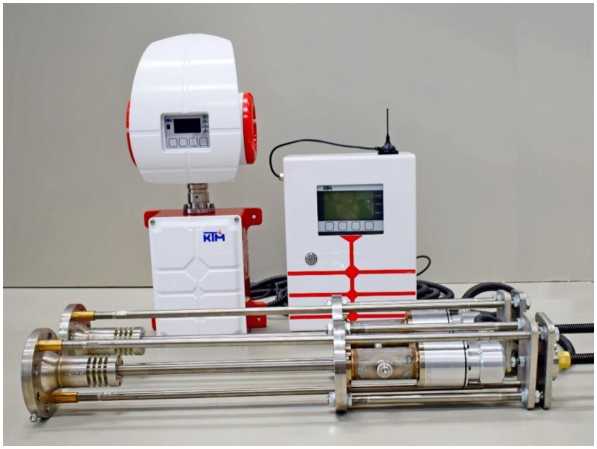

КТМ100

ФЛ ЛБ

от -70 до +180⁷⁾

75°

от 0,2 до 1,8

1

от -50 до

+1600⁸⁾

КТМ100 М

ЛБ

90°

от 0,05 до 0,6

1

КТМ100

ПР ЛБ

75°

> 0,3

1

КТМ100

Лайт

от -40 до +180⁷⁾

75°

от 0,05 до

0,6⁹⁾

1

от -50 до +1600

Идентификационные данные (признаки)

Значение

1

2

Идентификационное наименование ПО

Firmware MCUP

Номер версии (идентификационный номер) ПО

01.12.00

Цифровой идентификатор (CRC32)

0X1A3B5377

Идентификационное наименование ПО

Firmware MCUK

Номер версии (идентификационный номер) ПО

11.12.01

Цифровой идентификатор (CRC32)

0xA9AF9D53

Идентификационное наименование ПО

Firmware MCUK

Номер версии (идентификационный номер) ПО

21.11.06

Цифровой идентификатор (CRC32)

0xDFED90B7

Идентификационное наименование ПО

Firmware MCUK

Номер версии (идентификационный номер) ПО

21.12.02

Цифровой идентификатор (CRC32)

0xF95A5FDA

Идентификационное наименование ПО

Firmware BOI

Номер версии (идентификационный номер) ПО

1.0.0

Цифровой идентификатор (CRC32)

0xA94A757

Идентификационное наименование ПО

Firmware BOI-2

Номер версии (идентификационный номер) ПО

1.0.0

Цифровой идентификатор (CRC32)

0xB7584FA9

Диапазон измерений расхода газа при рабочих условиях, м³/ч

В зависимости от модели счётчика и диаметра измерительной линии¹⁾

Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях (в зависимости от скорости потока газа):

Скорость потока газа, м/с

0,03<V<0,1

0,1<V<0,3

0,3<V<

<120

однолучевое исполнение

- при имитационном методе поверки, % ²⁾

±5

±3,5

±2

(±1,5)³⁾

- после калибровки и поверки на поверочной установке, %

±3

±2

±1,5

двулучевое исполнение

- при имитационном методе поверки, %²⁾

±3

±2,5

±1,5

(±1,0)³⁾

- после калибровки и поверки на поверочной установке, %

±2

±1

Пределы допускаемой относительной погрешности счётчика при вычислении массового расхода пара, газа, объемного расхода и объема газа, приведенных к стандартным условиям, молярной массы горючих природных газов, %⁴⁾

±0,005

Пределы допускаемой относительной погрешности измерения времени, %

±0,01

Пределы допускаемой абсолютной погрешности по каналу ввода аналоговых сигналов, мА

±0,016

Пределы допускаемой абсолютной погрешности по каналу вывода аналоговых сигналов, мА

±0,04

Напряжение питания, В

• - переменного тока 50/60 Гц

• - постоянного тока

от 90 до 250

от 12 до 30

Потребляемая мощность, Вт, не более

• - стандартное исполнение

• - совмещенное исполнение

20

6

Диапазон температур окружающей среды¹⁾

• - стандартное исполнение

• - совмещенное исполнение

от - 40°С⁵⁾ до +70°С

от - 50°С⁵⁾ до +60°С

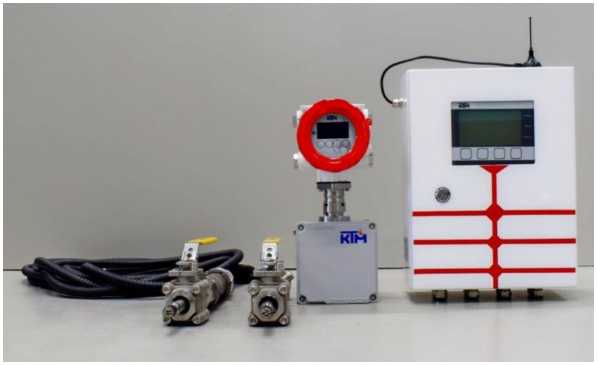

Наименование

Обозначение

Количество

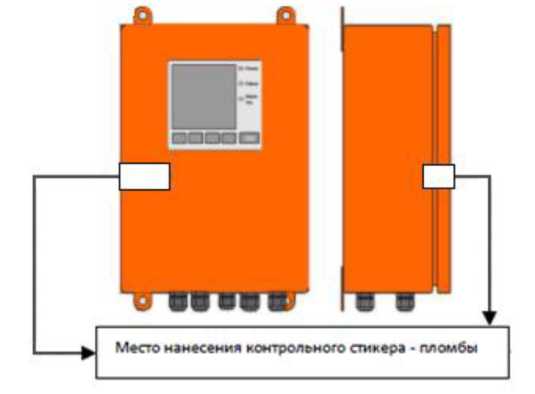

Блок обработки информации

МЦУ / КТМ100Н/КТМ100 Лайт

1 шт.

Приемопередающие блоки:

- для счётчика КТМ100 РУС стандартного исполнения

(М, Б, ПР, СП, БП, БУП, ПР, ПР СО, СА, СД, С СО, Б СО, П)¹⁾ (Ех ФЛ, Ех-М, Ех-М ЛБ, Ех-ЛБ ФЛ, Ех-ПР, Ех-ПР ЛБ, Ех-ЛБ)¹⁾

1, 2 или 4 шт.

- для счётчика КТМ100 РУС совмещенного исполнения

КТМ100 ФЛ ЛБ, КТМ100 М ЛБ,

КТМ100 ПР ЛБ, КТМ100 Лайт¹⁾

1, 2 или 4 шт.

Модуль выносной

МВ

1 шт.

Наименование

Обозначение

Количество

Устройство для врезки трубопроводов без остановки процесса

УВТ

1 шт.

Руководство по эксплуатации

РМТК.01.000.00.0000.000РЭ

1 экз.

Паспорт

ПС

1 экз.

Нормативный документ на поверку счётчика

МП 0239-13-2015 «ГСИ. Счётчики газа КТМ100 РУС. Методика поверки» с изменением №3

1 экз.

Программное обеспечение для конфигурирования, параметризации и диагностики счётчика

SOPAS ET / KTM Smart Stream

1 шт.

Примечания:

¹⁾ Тип приемопередающих блоков выбирается в зависимости от параметров трубопровода и параметров газового потока;

В зависимости от требований комплект поставки может быть изменен.

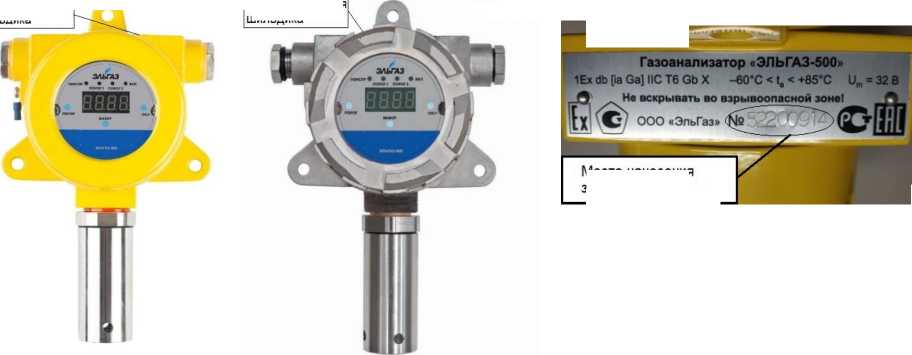

Обозначение

Описание газоанализатора

“ЭЛЬГАЗ-500”

Одноканальный газоанализатор   стационарного размещения

с внешним питанием, с цифровым и (или) аналоговым выходными сигналами при наличии или отсутствии светозвуковой сигнализации. Корпус     газоанализаторов     «ЭЛЬГАЗ-500»     выполнен

из окрашенного алюминия или из нержавеющей стали.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ISMVX

Номер версии (идентификационный номер) ПО, не ниже

206

Цифровой идентификатор ПО

2685202

Алгоритм вычисления цифрового идентификатора ПО

CRC-32

Определяемый компонент

Диапазон измерений определяемого компонента, млн^-1/ (мг/м³); объемная доля, %

Пределы основной допускаемой погрешности

приведенной¹⁾, %

относительной,

%

Азота диоксид (NO2)

от 0 до 20,0 (от 0 до 38,3)

от 0 до 3,0 вкл. (от 0 до 5,74 вкл.)

±20

-

св. 3,0 до 20,0 (св. 5,74 до 38,3)

-

±20

от 0 до 100 (от 0 до 191)

от 0 до 10,0 вкл. (от 0 до 19,12 вкл.)

±20

-

св. 10,0 до 100 (св. 19,12 до 191)

-

±20

Азота оксид (NO)

от 0 до 30,0 (от 0 до 37,4)

от 0 до 5,0 вкл. (от 0 до 6,24 вкл.)

±20

-

св. 5,0 до 30,0 (св. 6,24 до 37,4)

-

±20

от 0 до 300 (от 0 до 374)

от 0 до 30,0 вкл. (от 0 до 37,4 вкл.)

±20

-

св. 30,0 до 300 (св. 37,4 до 374)

-

±20

Аммиак

(NH3)

от 0 до 100 (от 0 до 70,8)

от 0 до 10,0 вкл. (от 0 до 7,08 вкл.)

±20

-

св. 10,0 до 100 (св. 7,08 до 70,8)

-

±20

от 0 до 300 (от 0 до 212)

от 0 до 30 вкл. (от 0 до 21,2 вкл.)

±15

-

св. 30 до 300 (св. 21,2 до 212)

-

±15

от 0 до 500 (от 0 до 354)

от 0 до 50 вкл. (от 0 до 35,4 вкл.)

±15

-

св. 50 до 500 (св. 35,4 до 354)

-

±15

от 0 до 1000 (от 0 до 708)

от 0 до 100 вкл. (от 0 до 70,8 вкл.)

±15

-

св. 100 до 1000 (св. 70,8 до 708)

-

±15

Водород

(H2)

от 0 до 1000 (от 0 до 83,7)

от 0 до 100 вкл. (от 0 до 8,38 вкл.)

±10

-

св. 100 до 1000 (св. 8,38 до 83,7)

-

±10

от 0 до 20000 (от 0 до 1676)

от 0 до 1000 вкл. (от 0 до 83,7 вкл.)

±5

-

св. 1000 до 20000 (св. 83,7 до 1676)

-

±5

Определяемый

компонент

Диапазон измерений определяемого компонента, млн^-1/ (мг/м³); объемная доля, %

Пределы основной допускаемой погрешности

приведенной¹⁾, %

относительной,

%

Водород фтористый (HF)

от 0 до 10,0 (от 0 до 8,31)

от 0 до 1,0 вкл. (от 0 до 0,83 вкл.)

±20

-

св. 1,0 до 10,0 (св. 0,83 до 8,31)

-

±20

Водород хлористый (HCl)

от 0 до 20,0 (от 0 до 30,3)

от 0 до 4,0 вкл. (от 0 до 6,06 вкл.)

±20

-

св. 4,0 до 20,0 (св. 6,06 до 30,3)

-

±20

Кислород

(O2)

от 0 до 5,0

от 0 до 1,0

±5

-

от 1,0 до 5,0

-

±5

от 0 до 30,0

от 0 до 1,0 вкл.

±5

-

св. 1,0 до 30

-

±5

от 0 до 100

от 0 до 10,0

±5

-

от 10,0 до 100

-

±5

Метанол (СНзОН) (метиловый спирт)

от 0 до 20,0 (от 0 до 26,6)

от 0 до 4,0 вкл. (от 0 до 5,34 вкл.)

±20

-

св. 4,0 до 20,0 (св. 5,34 до 26,6)

-

±20

от 0 до 50 (от 0 до 66,6)

от 0 до 10,0 вкл. (от 0 до 13,3 вкл.)

±20

-

св. 10,0 до 50 (св. 13,3 до 66,6)

-

±20

от 0 до 100 (от 0 до 133)

от 0 до 10,0 вкл. (от 0 до 13,3 вкл.)

±20

-

св. 10,0 до 100 (св. 13,3 до 133)

-

±20

от 0 до 300 (от 0 до 399)

от 0 до 30 вкл. (от 0 до 39,9 вкл.)

±20

-

св. 30 до 300 (св. 39,9 до 399)

-

±20

от 0 до 1000 (от 0 до 1332)

от 0 до 100 вкл. (от 0 до 133 вкл.)

±20

-

св. 100 до 1000 (св. 133 до 1332)

-

±20

Метилмеркаптан

(CH3SH)

от 0 до 10,0 (от 0 до 20,0)

от 0 до 1,0 вкл. (от 0 до 2,0 вкл.)

±20

-

св. 1,0 до 10,0 (св. 2,0 до 20,0)

-

±20

Сероводород

(H2S)

от 0 до 7,1 (от 0 до 10,0)

от 0 до 2,1 вкл. (от 0 до 3,0 вкл.)

±15

-

св. 2,1 до 7,1 (св. 3,0 до 10,1)

-

±15

Определяемый

компонент

Диапазон измерений определяемого компонента, млн^-1/ (мг/м³); объемная доля, %

Пределы основной допускаемой погрешности

приведенной¹⁾, %

относительной,

%

Сероводород

(H2S)

от 0 до 10,0 (от 0 до 14,17)

от 0 до 3,0 вкл. (от 0 до 4,25 вкл.)

±15

-

св. 3,0 до 10,0 (св. 4,25 до 14,2)

-

±15

от 0 до 21,2 (от 0 до 30,0)

от 0 до 7,1 вкл., (от 0 до 10,1 вкл.)

±10

-

св. 7,1 до 21,2 (св. 10,1 до 30,0)

-

±10

от 0 до 30,0 (от 0 до 42,5)

от 0 до 5,0 вкл. (от 0 до 7,08 вкл.)

±15

-

св. 5,0 до 30,0 (св. 7,08 до 42,5)

-

±15

от 0 до 50 (от 0 до 70,8)

от 0 до 10,0 вкл. (от 0 до 14,2 вкл.)

±15

-

св. 10,0 до 50 (св. 14,2 до 70,8)

-

±15

от 0 до 100 (от 0 до 142)

от 0 до 10,0 вкл. (от 0 до 14,2 вкл.)

±10

-

св. 10,0 до 100 (св. 14,2 до 142)

-

±10

от 0 до 300 (от 0 до 425)

от 0 до 30 вкл. (от 0 до 42,5 вкл.)

±10

-

св. 30 до 300 (св. 42,5 до 425)

-

±10

от 0 до 1000 (от 0 до 1416)

от 0 до 100 вкл. (от 0 до 142вкл.)

±10

-

св. 100 до 1000 (св. 142 до 1416)

-

±10

Серы диоксид

(SO2)

от 0 до 10,0 (от 0 до 26,6)

от 0 до 3,0 вкл. (от 0 до 7,99 вкл.)

±15

-

св. 3,0 до 10,0 (св. 7,99 до 26,6)

-

±15

от 0 до 30,0 (от 0 до 79,9)

от 0 до 5,0 вкл. (от 0 до 13,3 вкл.)

±15

-

св. 5,0 до 30,0 (св. 13,3 до 79,9)

-

±15

от 0 до 100 (от 0 до 266)

от 0 до 10,0 вкл., (от 0 до 26,6 вкл.)

±15

-

св. 10,0 до 100 (св. 26,6 до 266)

-

±15

от 0 до 300 (от 0 до 799)

от 0 до 30,0 вкл. (от 0 до 79,9вкл.)

±10

-

св. 30,0 до 300 (св. 79,9 до 799)

-

±10

от 0 до 1000 (от 0 до 2663)

от 0 до 100 вкл. (от 0 до 266 вкл.)

±10

-

св. 100 до 1000 (св. 266 до 2663)

-

±10

Определяемый

компонент

Диапазон измерений определяемого компонента, млн^-1/ (мг/м³); объемная доля, %

Пределы основной допускаемой погрешности

приведенной¹⁾, %

относительной,

%

Углерода оксид (CO)

от 0 до 50 (от 0 до 58,2)

от 0 до 10,0 вкл. (от 0 до 11,6 вкл.)

±20

-

св. 10,0 до 50 (св. 11,6 до 58,2)

-

±20

от 0 до 85,9 (от 0 до 100)

от 0 до 10,0 вкл. (от 0 до 11,6 вкл.)

±20

-

св. 10,0 до 85,9 (св. 11,6 до 100)

-

±20

от 0 до 300 (от 0 до 349)

от 0 до 30 вкл. (от 0 до 34,9 вкл.)

±10

-

св. 30 до 300 (св. 34,9 до 349)

-

±10

от 0 до 1000 (от 0 до 1164)

от 0 до 100 вкл. (от 0 до 116 вкл.)

±10

-

св. 100 до 1000 (св. 116 до 1164)

-

±10

от 0 до 5000 (от 0 до 5822)

от 0 до 500 вкл. (от 0 до 582 вкл.)

±10

-

св. 500 до 5000 (св. 582 до 5822)

-

±10

Формальдегид

(H2CO)

от 0 до 20,0 (от 0 до 25,2)

от 0 до 0,5 вкл. (от 0 до 0,63 вкл.)

±20

-

св. 0,5 до 20,0 (св. 0,63 до 25,2)

-

±20

Хлор

(Cl2)

от 0 до 10,0 (от 0 до 29,5)

от 0 до 1,0 вкл. (от 0 до 2,95 вкл.)

±20

-

св. 1,0 до 10,0 (св. 2,95 до 29,5)

-

±20

от 0 до 30,0 (от 0 до 88,5)

от 0 до 5,0 вкл. (от 0 до 14,8 вкл.)

±20

-

св. 5,0 до 30,0 (св. 14,8 до 88,5)

-

±20

Этанол (C2H5OH) (этиловый спирт)

от 0 до 600 (от 0 до 1149)

от 0 до 100 вкл. (от 0 до 192 вкл.)

±20

-

св. 100 до 600 (св. 192 до 1149)

-

±20

Определяемый компонент

Диапазон измерений определяемого компонента, млн^-1/ (мг/м³); объемная доля, %

Пределы основной допускаемой погрешности

приведенной¹⁾, %

относительной,

%

Этанол

(C2H5ОH) (этиловый спирт)

от 0 до 1800 (от 0 до 3447)

от 0 до 300 вкл., (от 0 до 574 вкл.)

±20

-

св. 300 до 1800 (св. 574 до 3447)

-

±20

от 0 до 3500 (от 0 до 6703)

от 0 до 500 вкл., (от 0 до 958 вкл.)

±20

-

св. 500 до 3500 (св. 958 до 6703)

-

±20

Этилмеркаптан

(C2H5SH)

от 0 до 10,0 (от 0 до 25,8)

от 0 до 1,0 вкл., (от 0 до 2,58 вкл.)

±20

-

св. 1,0 до 10,0 (св. 2,58 до 25,8)

-

±20

Определяемый компонент

Диапазон показаний определяемого компонента,

% НКПР

(объемная доля, %)

Диапазон измерений определяемого компонента

% НКПР

(объемная доля, %)

Пределы основной допускаемой погрешности

абсолютной,

% НКПР (объемная доля, %)

относительной

%

Метан

(CH4)

от 0 до 100 (от 0 до 4,4)

от 0 до 50 вкл. (от 0 до 2,2 вкл.)

± 3 (± 0,13)

-

св. 50 до 100 (св. 2,2 до 4,4)

-

±5

Метан

(CH4)

от 0 до 100

от 0 до 10,0 вкл.

±0,5

-

св. 10,0 до 100

-

±5

Пропан

(C3H8)

от 0 до 100 (от 0 до 1,7)

от 0 до 50 вкл. (от 0 до 0,85 вкл.)

±3 (±0,05)

-

св. 50 до 100 (св. 0,85 до 1,7)

-

±5

от 0 до 100

от 0 до 10,0 вкл.

±0,3

-

св. 10,0 до 100

-

±5

Акрилонитрил (C3H3N)

от 0 до 100 (от 0 до 2,8)

от 0 до 50 вкл. (от 0 до 1,4 вкл.)

±5 (±0,14)

-

св. 50 до 100 (св. 1,4 до 2,8)

-

±10

Ацетилен

(C2H2)

от 0 до 100 (от 0 до 2,3)

от 0 до 50 вкл. (от 0 до 1,15 вкл.)

±5 (±0,12)

-

св. 50 до 100 (св. 1,15 до 2,3)

-

±10

Определяемый

компонент

Диапазон показаний определяемого компонента,

% НКПР

(объемная доля, %)

Диапазон измерений определяемого компонента

% НКПР

(объемная доля, %)

Пределы основной допускаемой погрешности

абсолютной,

% НКПР (объемная доля, %)

относительной

%

Ацетон

от 0 до 100

от 0 до 50 вкл. (от 0 до 1,25 вкл.)

±5 (±0,13)

-

(СзНбО)

(от 0 до 2,5)

св. 50 до 100 (св. 1,25 до 2,5)

-

±10

Ацетонитрил

от 0 до 100

от 0 до 50 вкл. (от 0 до 1,5 вкл.)

±5 (±0,15)

-

(C2H3N)

(от 0 до 3,0)

св. 50 до 100 (св. 1,5 до 3,0)

-

±10

Бензол

от 0 до 100

от 0 до 50 вкл. (от 0 до 0,6 вкл.)

±5 (±0,06)

-

(СбНб)

(от 0 до 1,2)

св. 50 до 100 (св. 0,6 до 1,2)

-

±10

1,3-бутадиен

от 0 до 100

от 0 до 50 вкл. (от 0 до 0,7 вкл.)

±5 (±0,07)

-

(C4H6)

(от 0 до 1,4)

св. 50 до 100 (св. 0,7 до 1,4)

-

±10

н-Бутан

от 0 до 100

от 0 до 50 вкл. (от 0 до 0,7 вкл.)

±3 (±0,04)

-

(С4Н10)

(от 0 до 1,4)

св. 50 до 100 (св. 0,7 до 1,4)

-

±10

1-бутен

от 0 до 100

от 0 до 50 вкл. (от 0 до 0,8 вкл.)

±5 (±0,08)

-

(C4H8)

(от 0 до 1,6)

св. 50 до 100 (св. 0,8 до 1,6)

-

±10

Винилхлорид (C2H3C1)

от 0 до 100

от 0 до 50 вкл. (от 0 до 1,8 вкл.)

±5 (±0,18)

-

(от 0 до 3,6)

св. 50 до 100 (св. 1,8 до 3,6)

-

±10

н-Гексан

от 0 до 100

от 0 до 50 вкл. (от 0 до 0,5 вкл.)

±3 (±0,03)

-

(СбН14)

(от 0 до 1,0)

св. 50 до 100 (св. 0,5 до 1,0)

-

±10

н-Гептан

от 0 до 100

от 0 до 50 вкл. (от 0 до 0,425 вкл.)

±3 (±0,02)

-

(С7Н16)

(от 0 до 0,85)

св. 50 до 100 (св. 0,425 до 0,85)

-

±10

Диметиловый

от 0 до 100

от 0 до 50 вкл. (от 0 до 1,35 вкл.)

±5 (±0,14)

-

эфир (C2H6O)

(от 0 до 2,7)

св. 50 до 100 (св. 1,35 до 2,7)

-

±10

Диметиламин

от 0 до 100

от 0 до 50 вкл. (от 0 до 1,4 вкл.)

±5 (±0,14)

-

(C2H7N)

(от 0 до 2,8)

св. 50 до 100 (св. 1,4 до 2,8)

-

±10

Определяемый

компонент

Диапазон показаний определяемого компонента,

% НКПР

(объемная доля, %)

Диапазон измерений определяемого компонента

% НКПР

(объемная доля, %)

Пределы основной допускаемой погрешности

абсолютной,

% НКПР (объемная доля, %)

относительной

%

1,2-дихлорэтан

(C2H4CI2)

от 0 до 100 (от 0 до 6,2)

от 0 до 50 вкл. (от 0 до 3,1 вкл.)

±5 (±0,31)

-

Диэтиловый эфир

(C4H10O)

от 0 до 100 (от 0 до 1,7)

от 0 до 50 вкл. (от 0 до 0,85 вкл.)

±5 (±0,09)

-

св. 50 до 100 (св. 0,85 до 1,7)

-

±10

Изобутан (i-C4H10)

от 0 до 100 (от 0 до 1,3)

от 0 до 50 вкл. (от 0 до 0,65 вкл.)

±3 (±0,04)

-

св. 50 до 100 (св. 0,65 до 1,3)

-

±10

Изопентан

(i-C5H12)

от 0 до 100 (от 0 до 1,3)

от 0 до 50 вкл. (от 0 до 0,65 вкл.)

±3 (±0,04)

-

св. 50 до 100 (св. 0,65 до 1,3)

-

±10

Изопропиловый спирт (i-СзH7ОH)

от 0 до 100 (от 0 до 2,0)

от 0 до 50 вкл. (от 0 до 1,0 вкл.)

±5 (±0,1)

-

Метанол

(СНзОН)

от 0 до 100 (от 0 до 6,0)

от 0 до 50 вкл. (от 0 до 3,0 вкл.)

±5 (±0,3)

-

св. 50 до 100 (св. 3,0 до 6,0)

-

±10

Метил-меркаптан

(СHзSH)

от 0 до 100 (от 0 до 4,1)

от 0 до 50 вкл. (от 0 до 2,05 вкл.)

±5 (±0,21)

-

св. 50 до 100 (св. 2,05 до 4,1)

-

±10

Метилтретбутиловый эфир (C5H12O)

от 0 до 100 (от 0 до 1,5)

от 0 до 50 вкл. (от 0 до 0,75 вкл.)

±5 (±0,08)

-

св. 50 до 100 (св. 0,75 до 1,5)

-

±10

Метилэтилкетон

(C4H8O)

от 0 до 100 (от 0 до 1,5)

от 0 до 50 вкл. (от 0 до 0,75 вкл.)

±5 (±0,08)

-

св. 50 до 100 (св. 0,75 до 1,5)

-

±10

н-Нонан

(С9Н20)

от 0 до 100 (от 0 до 0,7)

от 0 до 50 вкл. (от 0 до 0,35 вкл.)

±5 (±0,04)

-

н-Октан

(С8Н18)

от 0 до 100 (от 0 до 0,8)

от 0 до 50 вкл. (от 0 до 0,4 вкл.)

±5 (±0,04)

-

Пары Бензина²'³'

от 0 до 100

от 0 до 50

±5

-

Пары керосина²⁾⁴⁾

от 0 до 100

от 0 до 50

±5

-

Определяемый

компонент

Диапазон показаний определяемого компонента,

% НКПР

(объемная доля, %)

Диапазон измерений определяемого компонента

% НКПР

(объемная доля, %)

Пределы основной допускаемой погрешности

абсолютной,

% НКПР (объемная доля, %)

относительной

%

Пары дизельного топлива²⁾⁵⁾

от 0 до 100

от 0 до 50

±5

-

н-Пентан (C5H12)

от 0 до 100 (от 0 до 1,1)

от 0 до 50 вкл. (от 0 до 0,55 вкл.)

±3 (±0,03)

-

св. 50 до 100 (св. 0,55 до 1,1)

-

±10

Пропилен (СзНб)

от 0 до 100 (от 0 до 2,0)

от 0 до 50 вкл. (от 0 до 1,0 вкл.)

±5 (±0,1)

-

св. 50 до 100 (св. 1,0 до 2,0 )

-

±10

Пропилена оксид (СзНбО)

от 0 до 100 (от 0 до 1,9)

от 0 до 50 вкл. (от 0 до 0,95 вкл.)

±5 (±0,1)

-

св. 50 до 100 (св. 0,95 до 1,9)

-

±10

СхНу — Сумма углеводородов по метану

от 0 до 100 (от 0 до 4,4)

от 0 до 50 (от 0,0 до 2,2)

±3 (±0,13)

-

св. 50 до 100 (св. 2,2 до 4,4)

-

±10

СхНу — Сумма углеводородов по пропану

от 0 до 100 (от 0 до 1,7)

от 0 до 50 (от 0,0 до 0,85)

±3 (±0,05)

-

св. 50 до 100 (св. 0,85 до 1,7)

-

±10

СхНу — Сумма углеводородов по гексану

от 0 до 100 (от 0 до 1,0)

от 0 до 50 (от 0,0 до 0,5)

±3 (±0,03)

-

св. 50 до 100 (св. 0,5 до 1,0)

-

±10

Толуол

(C7H8)

от 0 до 100 (от 0 до 1,0 )

от 0 до 50 вкл. (от 0 до 0,5 вкл. )

±5 (±0,05)

-

св. 50 до 100 (св. 0,5 до 1,0 )

-

±10

Углерода диоксид

(СО2)

от 0 до 2,5

от 0 до 0,5 вкл.

±0,05

-

св. 0,5 до 2,5

-

± 10

от 0 до 5

от 0 до 1,0 вкл.

±0,2

-

св. 1,0 до 5,0

-

± 10

от 0 до 100

от 0 до 10 вкл.

± 2

-

св. 10 до 100

-

±10

Хлорбензол (C6H5CI)

от 0 до 100 (от 0 до 1,3)

от 0 до 50 вкл. (от 0 до 0,65 вкл. )

±5 (±0,07)

-

Циклогексан

(СбН12)

от 0 до 100 (от 0 до 1,0)

от 0 до 50 вкл. (от 0 до 0,5 вкл. )

±5 (±0,05)

-

св. 50 до 100 (св. 0,5 до 1,0)

-

±10

Определяемый компонент

Диапазон показаний определяемого компонента,

% НКПР

(объемная доля, %)

Диапазон измерений определяемого компонента

% НКПР

(объемная доля, %)

Пределы основной допускаемой погрешности

абсолютной,

% НКПР (объемная доля, %)

относительной

%

Циклопентан

от 0 до 100

от 0 до 50 вкл. (от 0 до 0,7 вкл.)

±5 (±0,07)

-

(С5Н10)

(от 0 до 1,4)

св. 50 до 100 (св. 0,7 до 1,4)

-

±10

Циклопропан

от 0 до 100

от 0 до 50 вкл. (от 0 до 1,2 вкл.)

±5 (±0,12)

-

(СзНб)

(от 0 до 2,4)

св. 50 до 100 (св. 1,2 до 2,4)

-

±10

Этан

от 0 до 100

от 0 до 50 вкл. (от 0 до 1,2 вкл.)

±3 (±0,07)

-

(С2Н6)

(от 0 до 2,4)

св. 50 до 100 (св. 1,2 до 2,4)

-

±10

Этанол

от 0 до 100

от 0 до 50 (от 0 до 1,55)

±5 (±0,16)

-

(С2Н5ОН)

(от 0 до 3,1)

св. 50 до 100 (св. 1,55 до 3,1)

-

±10

Этантиол

(С2Н5SН)

Этилмеркаптан

от 0 до 100

от 0 до 50 вкл. (от 0 до 1,4 вкл.)

±5 (±0,14)

(от 0 до 2,8)

св. 50 до 100 (св. 1,4 до 2,8)

-

±10

Этилацетат

от 0 до 100

от 0 до 50 вкл. (от 0 до 1,0 вкл.)

±5 (±0,1)

-

(C4H8O2)

(от 0 до 2,0)

св. 50 до 100 (св. 1,0 до 2,0)

-

±10

Этилбензол

(CsHio)

от 0 до 100 (от 0 до 0,8)

от 0 до 50 вкл. (от 0 до 0,4 вкл.)

±5 (±0,04 )

-

Этилен

от 0 до 100

от 0 до 50 вкл. (от 0 до 1,15 вкл.)

±5 (±0,12)

-

(С2Н4)

(от 0 до 2,3)

св. 50 до 100 (св. 1,15 до 2,3)

-

±10

Этиленоксид

от 0 до 100

от 0 до 50 вкл. (от 0 до 1,3 вкл.)

±5 (±0,13)

-

(C2H4O)

(от 0 до 2,6)

св. 50 до 100 (св. 1,3 до 2,6)

-

±10

Определяемый компонент

Диапазон показаний определяемого компонента, % НКПР (объемная доля, %)

Диапазон измерений определяемого компонента, % НКПР (объемная доля, %)

Пределы допускаемой основной абсолютной погрешности,

% НКПР (объемная доля, %)

Водород (H2)

от 0 до 100 (от 0 до 4,0)

от 0 до 1,00

±0,2

от 0 до 50 (от 0 до 2,0)

±3 (±0,12 )

Метан

(CH4)

от 0 до 100 (от 0 до 4,4)

от 0 до 1,00

±0,2

от 0 до 57 (от 0 до 2,5)

±3 (±0,13 )

Пропан (C3H8)

от 0 до 100 (от 0 до 1,7)

от 0 до 50 (от 0 до 0,85)

±3 (±0,05)

Акрилонитрил (C3H3N)

от 0 до 100 (от 0 до 2,8)

от 0 до 50 (от 0 до 1,4)

±5 (±0,14)

Ацетилен (C2H2)

от 0 до 100 (от 0 до 2,3)

от 0 до 50 (от 0 до 1,15)

±5 (±0,12)

Ацетон (C3H6O)

от 0 до 100 (от 0 до 2,5)

от 0 до 50 (от 0 до 1,25)

±5 (±0,13)

Ацетонитрил (C2H3N)

от 0 до 100 (от 0 до 3,0)

от 0 до 50 (от 0 до 1,5)

±5 (±0,15)

Бензол (C6H6)

от 0 до 100 (от 0 до 1,2)

от 0 до 50 (от 0 до 0,6)

±5 (±0,06)

1,3-Бутадиен

(C4H6)

от 0 до 100 (от 0 до 1,4)

от 0 до 50 (от 0 до 0,7)

±5 (±0,07)

н-Бутан (C4H10)

от 0 до 100 (от 0 до 1,4)

от 0 до 50 (от 0 до 0,7)

±3 (±0,04)

1-Бутен(C4H8)

от 0 до 100 (от 0 до 1,6)

от 0 до 50 (от 0 до 0,8)

±5 (±0,08)

Винилхлорид (C2H3CI)

от 0 до 100 (от 0 до 3,6)

от 0 до 50 (от 0 до 1,8)

±5 (±0,18)

н-Гексан (СбН14)

от 0 до 100 (от 0 до 1,0)

от 0 до 50 (от 0 до 0,5)

±3 (±0,03)

н-Гептан (С7Н16)

от 0 до 100 (от 0 до 0,85)

от 0 до 50 (от 0 до 0,425)

±3 (±0,03)

Диметиловый эфир (C2H6O)

от 0 до 100 (от 0 до 2,7)

от 0 до 50 (от 0 до 1,35)

±5 (±0,14)

Диметиламин

(C2H7N)

от 0 до 100 (от 0 до 2,8)

от 0 до 50 (от 0 до 1,4)

±5 (±0,14)

1,2-Дихлорэтан (C2H4CI2)

от 0 до 100 (от 0 до 6,2)

от 0 до 50 (от 0 до 3,1)

±5 (±0,31)

Диэтиловый эфир(C4H1oO)

от 0 до 100 (от 0 до 1,7)

от 0 до 50 (от 0 до 0,85)

±5 (±0,09)

Изобутан (1-С4Н10)

от 0 до 100 (от 0 до 1,3)

от 0 до 50 (от 0 до 0,65)

±3 (±0,04)

Изопентан

(i-C5H12)

от 0 до 100 (от 0 до 1,3)

от 0 до 50 (от 0 до 0,65)

±3 (±0,03)

Изопропиловый спирт (i-CзH7OН)

от 0 до 100 (от 0 до 2,0)

от 0 до 50 (от 0 до 1,0)

±5 (±0,1)

Метанол (СНзОН)

от 0 до 100 (от 0 до 6,0)

от 0 до 50 (от 0 до 3,0)

±5 (±0,3)

Метилмеркаптан (СНзSH)

от 0 до 100 (от 0 до 4,1)

от 0 до 50 (от 0 до 2,05)

±5 (±0,21)

Метилтретбутиловый эфир (С5Н12О)

от 0 до 100 (от 0 до 1,5)

от 0 до 50 (от 0 до 0,75)

±5 (±0,08)

Метиэтилкетон

(С4Н8О)

от 0 до 100 (от 0 до 1,5)

от 0 до 50 (от 0 до 0,75)

±5 (±0,08)

н-Нонан(С9Н2о)

от 0 до 100 (от 0 до 0,7)

от 0 до 50 (от 0 до 0,35)

±5 (±0,04)

Определяемый компонент

Диапазон показаний определяемого компонента, % НКПР (объемная доля, %)

Диапазон измерений определяемого компонента,

% НКПР

(объемная доля, %)

Пределы допускаемой основной абсолютной погрешности,

% НКПР (объемная доля, %)

н-Октан (CsHis)

от 0 до 100 (от 0 до 0,8)

от 0 до 50 (от 0 до 0,4)

±5 (±0,04)

Пары Бензина ²⁾³⁾

от 0 до 100

от 0 до 50

±5

Пары Керосина²'⁴'

от 0 до 100

от 0 до 50

±5

Пары дизельного топлива²' ⁵⁾

от 0 до 100

от 0 до 50

±5

н-Пентан (C5H12)

от 0 до 100 (от 0 до 1,1)

от 0 до 50 (от 0 до 0,55)

±3 (±0,03)

Пропилен (СзНб)

от 0 до 100 (от 0 до 2,0)

от 0 до 50 (от 0 до 1,0)

±5 (±0,1)

Пропилена оксид (СзНбО)

от 0 до 100 (от 0 до 1,9)

от 0 до 50 (от 0 до 0,95)

±5 (±0,1)

СхНу — Сумма углеводородов по метану

от 0 до 100 (от 0 до 4,4)

от 0 до 57 (от 0 до 2,5)

±3 (±0,13)

СхНу — Сумма углеводородов по пропану

от 0 до 100 (от 0 до 1,7)

от 0 до 50 (от 0 до 0,85)

±3 (±0,05)

СхНу — Сумма углеводородов по гексану

от 0 до 100 (от 0 до 1,0)

от 0 до 50 (от 0 до 0,5)

±3 (±0,03)

Толуол (C7H8)

от 0 до 100 (от 0 до 1,0)

от 0 до 50 (от 0 до 0,5)

±5 (±0,05)

Хлорбензол

(СбН5С1)

от 0 до 100 (от 0 до 1,3)

от 0 до 50 (от 0 до 0,65)

±5 (±0,07)

Циклогексан (СбН12)

от 0 до 100 (от 0 до 1,0)

от 0 до 50 (от 0 до 0,5)

±5 (±0,05)

Циклопентан

(C5H10)

от 0 до 100 (от 0 до 1,4)

от 0 до 50 (от 0 до 0,7)

±5 (±0,07)

Циклопропан

(СзНб)

от 0 до 100 (от 0 до 2,4)

от 0 до 50 (от 0 до 1,2)

±5 (±0,12)

Этан (С2Н6)

от 0 до 100 (от 0 до 2,4)

от 0 до 50 (от 0 до 1,2)

±3 (±0,07)

Этанол (С2Н5ОН)

от 0 до 100 (от 0 до 3,1)

от 0 до 50 (от 0 до 1,55)

±5 (±0,16)

Этилмеркаптан (С2Н5SH)

от 0 до 100 (от 0 до 2,8)

от 0 до 50 (от 0 до 1,4)

±5 (±0,14)

Этилацетат

(C4H8O2)

от 0 до 100 (от 0 до 2,0)

от 0 до 50 (от 0 до 1,0)

±5 (±0,1)

Этилбензол (С8Н1о)

от 0 до 100 (от 0 до 0,8)

от 0 до 50 (от 0 до 0,4)

±5 (±0,04)

Этилен (С2Н4)

от 0 до 100 (от 0 до 2,3)

от 0 до 50 (от 0 до 1,15)

±5 (±0,12)

Этиленоксид

(C2H4O)

от 0 до 100 (от 0 до 2,6)

от 0 до 50 (от 0 до 1,3)

±5 (±0,13)

• - Значение Н

• ²⁾ - бензин, калибруются по ко

• -  Значения с национальными с

• ³⁾ - пары бен

• ⁴⁾ - пары кер

• ⁵⁾ - пары диз

КПР для определяемых компонентов по ГОСТ 31610.20-1-2020 керосин и дизельное топливо являются смесью углеводородов, поэтому нкретной марке топлива, с указанием марки в паспорте на прибор;

НКПР для паров нефтепродуктов указаны в соответствии тандартами на нефтепродукты конкретного вида: вина по ГОСТ 32513-2013, ГОСТ Р 51866-2002; ГОСТ 1012-2013; осина по ГОСТ Р 52050-2006;

ельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013.

Наименование характеристики

Значение

Предел допускаемой дополнительной погрешности газоанализатора при изменении температуры окружающей среды на каждые 10 °С в диапазоне условий эксплуатации, в долях от пределов допускаемой основной погрешности:

± 0,5

Предел допускаемой дополнительной погрешности от изменения относительной влажности окружающей среды в диапазоне условий эксплуатациина каждые 10 % относительно нормальных условий измерений, в долях от предела допускаемой основной погрешности

± 0,5

Предел вариации выходного сигнала в долях от предела допускаемой основной погрешности, не более

0,5

Наименование характеристики

Значение

Номинальное время установления показаний¹⁾, Т90, с, не более:

- с оптическим (ИК) сенсором;

15²⁾

- с термокаталитическим (ТК) сенсором;

10

- с электрохимическим сенсором (ЭХ) (кроме кислорода);

45

- с электрохимическим сенсором (ЭХ) (кислород);

30

- с фотоионизационным (ФИ) сенсором.

60

Сигнализация (световая и звуковая)³⁾:

- первый порог срабатывания

предупредительный

- второй порог срабатывания

аварийный

Диапазон настройки предупредительного и аварийного порогов срабатывания сигнализации, % диапазона измерений

от 5 до 95

Параметры электрического питания:

Напряжение постоянного тока от внешнего источника, В

12-32

Потребляемая мощность в зависимости от режима, В^А, не более:

- с индикатором;

0,9

- в режиме срабатывания сигнализации;

1,9

- при включении.

2,5

Выходные сигналы:

- цифровой

RS485, НАНТ

- аналоговый токовый, мА

от 4 до 20

- реле (Порог 1, Порог 2. Неисправность), шт.

3

Габаритные размеры (высотахширинахдлина), мм, не более:

230x140x106

Масса, кг, не более:

- «ЭЛЬГАЗ-500» (алюминиевый корпус)

1,80

- «ЭЛЬГАЗ-500» (нержавеющий корпус)

3,80

Условия эксплуатации:

атмосферное давление, кПа

от 80 до 120

относительная влажность (без конденсации), %

от 30 до 98

температура окружающей среды, °С

от - 60⁴⁾ до + 90⁵⁾

Средняя наработка на отказ (для газоанализаторов с ИК

120 000

сенсором), ч

Средняя наработка на отказ (для газоанализаторов с ТК, ЭХ и

40 000

ФИ сенсорами), ч

Средний срок службы, лет

15

Наименование

Обозначение

Количество

Газоанализатор

"ЭЛЬГАЗ-500"

1 шт.

Паспорт

ПС

1 экз.

Руководство по эксплуатации

ФРПГ.08.00.000 РЭ

1 экз.

Методика поверки

-

1 экз.

Магнитный ключ

МК

1 шт.

Калибровочная насадка

НГ

По заказу

Преобразователь интерфейса RS 485-USB (для связи с ПК)

ПИ

По заказу

Защитный козырек от погодных условий

ЗК

По заказу

Кабельный ввод

КВ

По заказу

Комплект монтажный на трубу

КМ

По заказу

Диапазон измерения виброускорения на опорной частоте 159,2 Гц, м/с²: СКЗ пик

размах

от 1,0 до 200 от 1,41 до 282 от 2,82 до 564

Диапазон измерения виброскорости на опорной частоте 159,2 Гц, мм/с: СКЗ

от 1,0 до 150

пик

от 1,41 до 212

размах

от 2,82 до 423

Диапазон измерения виброперемещения на опорной частоте 39,8 Гц, мкм: СКЗ

от 6,0 до 480

пик

от 8,46 до 680

размах

от 16,92 до 1360

Диапазон рабочих частот, Гц: виброускорение

от 10 до 2 000

виброскорость

от 10 до 1 000

виброперемещение

от 10 до 200

Предел допускаемой основной относительной погрешности измерения виброускорения и виброскорости на опорной частоте 159,2 Гц, %

± 6

Предел допускаемой основной относительной погрешности измерения виброперемещения на опорной частоте 39,8 Гц, %

±1 0

Неравномерность амплитудно-частотной характеристики при измерении виброускорения, %, не более:

во всем диапазоне частот

+ 10; - 15

св. 2Рн до 0,8 Рв (где Рн - нижний предел диапазона частот, Рв- верхний предел диапазона частот)

+ 6; - 10

Неравномерность амплитудно-частотной характеристики при измерении виброскорости, %, не более:

во всем диапазоне частот

+10; -20

св. 2Рн до 0,8 Рв (где Рн - нижний предел диапазона частот, Рв- верхний предел диапазона частот)

± 10

Неравномерность амплитудно-частотной характеристики при измерении виброперемещения во всем диапазоне частот, %, не более

± 20

Предел допускаемой относительной погрешности измерения вибрации в рабочем диапазоне температур, %

± 10

Условия эксплуатации: диапазон температур, °С: для ВИП АС102-1А

от минус 10 до 70

для ВИП РА023-А

от минус 10 до 60

для измерительного блока БИ080 (БИ080-М)

от минус 10 до 40

Габаритные размеры, мм:

ВИП АС102-1А

диаметр 21 х 54

ВИП РА023-А

диаметр 26 х 69

измерительный блок БИ080 (БИ080-М): высота X ширина х длина

170 X 60 X 32

Масса, г:

ВИП АС102-1А

90

ВИП РА023-А

80

измерительный блок БИ080 (БИ080-М)

330

Блок измерительный БИ080 (БИ080-М)

1 шт.

Вибропреобразователь пьезоэлектрический АС102-1А (РА023-А)

1 шт.

Блок питания

1 шт.

Щуп измерительный для ВИП

1 шт.

Магнит для ВИП

1 шт.

Кабель соединительный для ВИП (1,5 м)

1 шт.

Сумка для прибора и принадлежностей

1 шт.

Руководство по эксплуатации с методикой поверки

1 экз.

Обозначение типа датчика

Конструктивное исполнение датчика

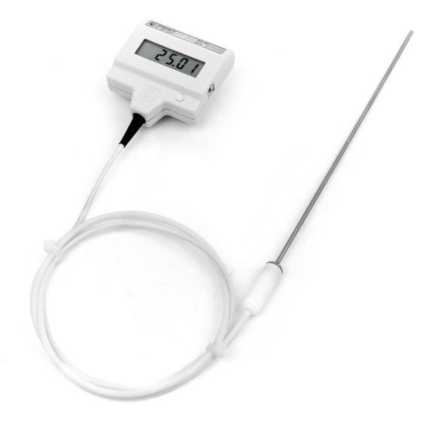

Н

Щуп из нержавеющей стали длиной от 90 до 550 мм.

Диаметр щупа не превышает 3,3 мм.

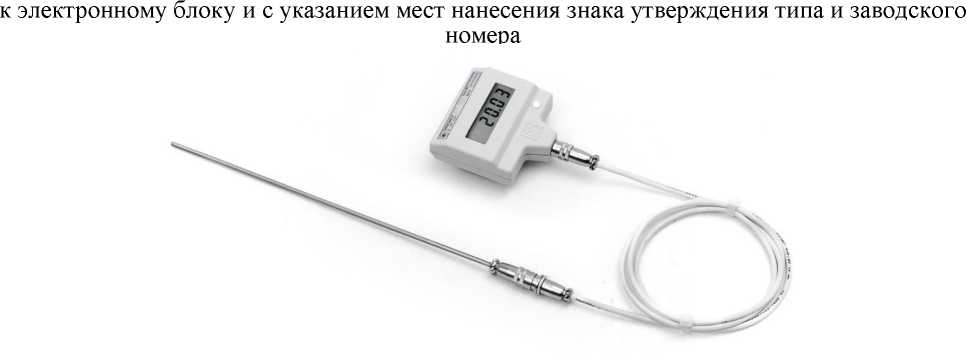

Н-ТС⁽*⁾

Щуп из нержавеющей стали длиной от 90 до 550 мм с неразъемным соединением и термостойким кабелем-удлинителем. Диаметр щупа не превышает 3,3 мм.

Т

Щуп из титана длиной от 90 до 550 мм. Диаметр щупа не превышает 3,3 мм.

Ф

Щуп из нержавеющей стали длиной от 90 до 550 мм, покрытый фторопластом.

Диаметр щупа не превышает 4,3 мм.

⁽*⁾    — термостойкий кабель-удлинитель нормально функционирует при

температуре окружающей среды до 200 °С.

Идентификационные данные

Значение

Идентификационное наименование встроенного ПО

software

Номер версии ПО, не ниже

1.2.0

Цифровой идентификатор ПО

недоступен

Наименование характеристики

Значение

Диапазон измерений температуры, °C:

• -  для датчиков типа Н, Н-ТС и Т

• -  для датчика типа Ф

от -50 до +300 от -50 до +200

Пределы допускаемой основной абсолютной погрешности измерений температуры (Л) при погружении датчика на глубину не менее 75 мм, °C, в диапазоне:

• -   от -50,00 до +199,99 °C

• -   от +200,0 до +300,0 °C

±0,05

±0,2

Пределы допускаемой дополнительной абсолютной погрешности от изменения температуры окружающей среды (от нормальных условий измерений) в диапазоне рабочих температур, на каждые 10 °C, °С

±0,5-Л

Цена    единицы    младшего    разряда    термометра,     °C,

в диапазоне:

• -   от -50,00 до +199,99 °C

• -   от +200,0 до +300,0 °C

0,01

0,1

Нормальные условия измерений:

• -  температура окружающей среды, °C

• -  относительная влажность, %

от +15 до +25

от 30 до 80

Наименование характеристики

Значение

Питание термометра от двух элементов типа ААА с минимальным напряжением каждого элемента, В

1,4

Габаритные размеры, мм

-  электронного блока, не более

75x80x35

- длина погружаемой части датчика

от 90 до 550

- диаметр щупа датчиков типа Н, Н-ТС и Т, не более

3,3

- диаметр щупа датчика типа Ф, не более

4,3

Масса термометра, кг, не более

0,2

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от +5 до +40

- относительная влажность, %

до 80

Время непрерывной работы, ч, не менее

2000

Средний срок службы, лет

10

Средняя наработка на отказ, ч

5000

Наименование

Обозначение

Количество

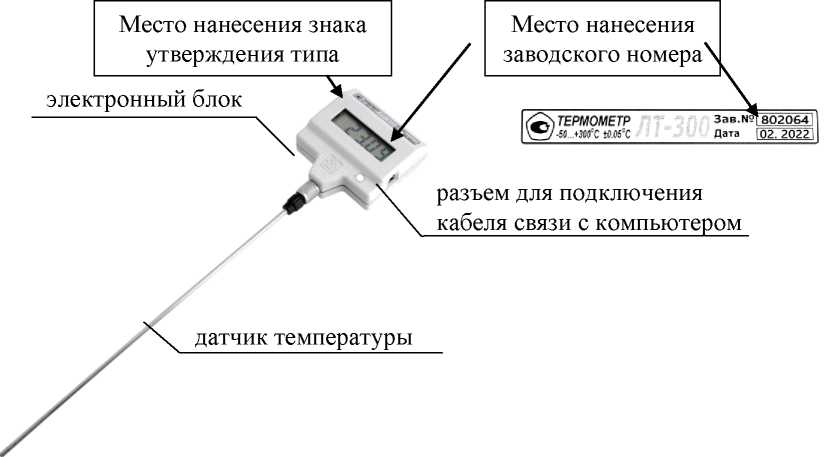

1 Блок электронный

ТКЛШ 5.422.004

1 шт.

2 Датчик температуры:

• - типа Н

• - типа Н-ТС

• - типа Т

• - типа Ф

ТКЛШ 6.036.002

ТКЛШ 6.036.002-09

ТКЛШ 6.036.002-10

ТКЛШ 6.036.002-11

1 шт.

3 Кабель-удлинитель^*^

ТКЛШ 4.853.002

1 шт.

4 Кабель связи с компьютером

ТКЛШ 4.853.003

1 шт.

5 Элемент питания ААА

покупное изделие

2 шт.

6 Руководство по эксплуатации

ТКЛШ 2.822.000 РЭ

1 экз.

Примечание:

⁽*⁾    — отсутствует у термометров с датчиком типа Н-ТС
